1．妙计QC七大手法：查检收数据管制防变异直方显分布柏拉抓重点散布找相关层别找差异特性找要因什么是QC七大手法？1、柏拉图:定义：将问题的原因或是状况进行分类，然后把所得的数据由大到小排列后，所绘出的累计柱状图。
作用：在现场众多的不良问题中，找出关键的前几名，以便决定今后管理工作的重点。
2、因果图：定义：用树状结构画出因果关系图。
作用：将影响品质的诸多原因一一找出，形成因果对应关系，使人一目了然，对于确定正确的对策方案有帮助。
QC七大手法培训资料(完整版)
QC七大手法培训资料(完整版) 哇塞，这可是QC七大手法培训资料(完整版)啊！听说这个资料可是质量控制界的“葵花宝典”，掌握了它，你就能成为质量控制的“武林高手”！那我们赶紧来一起学习吧！我们来了解一下QC七大手法的概念。
QC七大手法，又称为质量管理七步法，是指在质量管理过程中，通过七个步骤来解决问题、提高质量的一种方法。
这七个步骤分别是：明确问题、分析原因、制定计划、实施计划、检查结果、采取措施、总结经验。
下面我们就来详细讲解一下这七个步骤。
1. 明确问题在质量管理过程中，首先要明确问题出在哪里。
这就像是找到了问题的“源头”，只有找到了问题的根源，才能对症下药。
我们在实际工作中要善于发现问题，勇于面对问题，这样才能更好地提高质量。
2. 分析原因明确问题之后，我们就要分析问题的原因。
这就像是找到了问题的“病根”，只有找到了问题的真正原因，才能从根本上解决问题。
我们在实际工作中要善于分析问题，深入了解问题的本质，这样才能更好地提高质量。
3. 制定计划在分析原因的基础上，我们就要制定解决问题的计划。
这就像是为解决问题制定了一张“路线图”，只有有了明确的计划，才能更好地解决问题。
我们在实际工作中要善于制定计划，明确解决问题的方向和目标，这样才能更好地提高质量。
4. 实施计划制定计划之后，我们就要付诸实践，按照计划去解决问题。
这就像是按照“路线图”一步一步地前进，只有付诸实践，才能真正解决问题。
我们在实际工作中要勇于实践，敢于担当，这样才能更好地提高质量。
5. 检查结果在实施计划的过程中，我们要不断地检查结果，看看是否达到了预期的效果。
这就像是在“路上”不断地回头看看自己的“脚步”，只有不断检查结果，才能及时发现问题，及时调整方案。
我们在实际工作中要善于检查结果，时刻关注质量的变化，这样才能更好地提高质量。
6. 采取措施在检查结果的过程中，如果发现问题还没有完全解决，我们就要采取相应的措施，进一步解决问题。
QC七大手法介绍

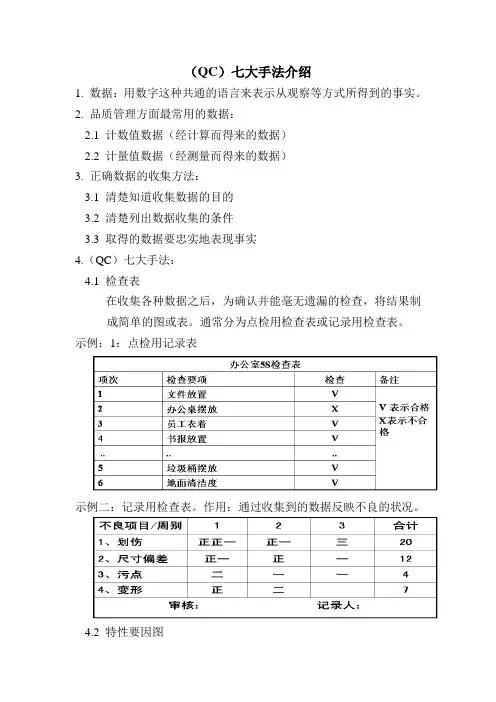

（QC）七大手法介绍1. 数据：用数字这种共通的语言来表示从观察等方式所得到的事实。
2. 品质管理方面最常用的数据：2.1 计数值数据（经计算而得来的数据）2.2 计量值数据（经测量而得来的数据）3. 正确数据的收集方法：3.1 清楚知道收集数据的目的3.2 清楚列出数据收集的条件3.3 取得的数据要忠实地表现事实4.（QC）七大手法：4.1 检查表在收集各种数据之后，为确认并能毫无遗漏的检查，将结果制成简单的图或表。
通常分为点检用检查表或记录用检查表。
示例：1：点检用记录表示例二：记录用检查表。
作用：通过收集到的数据反映不良的状况。
4.2 特性要因图特性就是代表制品品质特性，也是代表着制品的性能及运转能力，要因即为重要的原因，为了使大家了解工作现场的技术及现在的实际作业情况，固需贴于工作现场，并及时追加及加以修正，又称为鱼骨图。
它是先列出品质变异的项目，然后对造成变异的4M1E因素进行分析。
示例：4.3 柏拉图根据收集的数据，以不良原因、不良状况发生的现象，有系统地加以项目别（层别）分类，计算出各项目别所产生的数据（如不良率、损失金额）及所占的比例，再依照大小顺序排列，再加上累积值的图形。
其原理是80%的问题仅来源于20%的主要原因。
为了抓住“关键的少数”，在排列图上通常把累计比率分为三类：0%~80%间的因素为A 类因素，也即主要因素；在80%~90%间的因素为B 类因素，也即次要因素；在90%~100%间的因素为C 类因素，也即一般因素。
示例：4.4 直方图直方图就是将所收集的数据.特性或结果值,用一定的范围在横轴上加以区分成几个相等的区间,将各区间内的测定值所出现的次数累积起来的面积用柱形表示的图形。
4.5 图表累计 影 响 比 例(%)不合格项目不合格数170 136 102 68 34 0收敛 几何 白平衡 敲闪 无书面 书面 其他 不良 失真 不良 倾斜100%80%60% 40% 20% 0将数据以图形来表示，以便于比较数量大小以及了解数量的变化情况，最大的优点是——观察即知内容。
QC七大手法培训(完整版)
③制作步骤：⑴决定不良的分类項目。⑵决定数据收集期间，并且按照分类項目收集数据。⑶记入图表纸。⑷计算累计比率。⑸标记代表意义。⑹记上累计值，并用线连接。⑺记入柏拉图的主题及相关资料。
④举例：
④用途说明：⑴掌握问题点。⑵掌握重要要因。⑶确认改善效果。
⑤改善效果之确认：
⑥效果确认的柏拉图制作要决：⑴必须两个柏拉图并排，分为改善前与改善后。⑵收集数据的期间和对象必须一致。⑶季节性的变化应列入考虑。⑷对於改善项目以外的要因也要加以注意。
一、QC七大手法简介
2.作用：①协助我们作好日常管理。②可在混沌不明的情況下，认清问题关键所在，进而解决问题。
3.意义： ①用事实与数据说话 ②全面预防 ③全因素、全过程的控制 ④依据PDCA循环突破状予以改善 ⑤层层分解、重点管理
1.构成： 品管七大手法是常用的统计管理方法，又称为初级统计管理方法。它主要包括检查表、层别法、柏拉图（排列图）、鱼骨图（因果图）、直方图、散布图、控制图等所谓的QC七工具。
⑵记录用点检表 此类查检表是用来搜集计划资料，应用于不良原因和不良项目的记录，作法是将数据分类为数个项目别，以符号、划记或数字记录的表格或图形。由于常用于作业缺失，品质良莠等记录，故亦称为改善用查检表。
质量管理QC品管七大手法
品管七大手法七大手法：检查表、层别法、柏拉图、因果图、散布图、直方图、控制图一、检查表检查表就是将需要检查的内容或项目一一列出，然后定期或不定期的逐项检查,并将问题点记录下来的方法，有时叫做查检表或点检表。
例如：点检表、诊断表、工作改善检查表、满意度调查表、考核表、审核表、5S 活动检查表、工程异常分析表等.1、组成要素①确定检查的项目；②确定检查的频度；③确定检查的人员。
2、实施步骤①确定检查对象；②制定检查表；③依检查表项目进行检查并记录；④对检查出的问题要求责任单位及时改善；⑤检查人员在规定的时间内对改善效果进行确认；⑥定期总结，持续改进。
二、层别法层别法就是将大量有关某一特定主题的观点、意见或想法按组分类,将收集到的大量的数据或资料按相互关系进行分组，加以层别。
层别法一般和柏拉图、直方图等其它七大手法结合使用，也可单独使用.例如:抽样统计表、不良类别统计表、排行榜等。
实施步骤：①确定研究的主题；②制作表格并收集数据；③将收集的数据进行层别；④比较分析，对这些数据进行分析，找出其内在的原因,确定改善项目。
三、柏拉图柏拉图的使用要以层别法为前提，将层别法已确定的项目从大到小进行排列，再加上累积值的图形。
它可以帮助我们找出关键的问题,抓住重要的少数及有用的多数，适用于记数值统计，有人称为ABC图，又因为柏拉图的排序识从大到小，故又称为排列图。
1、分类1）分析现象用柏拉图：与不良结果有关，用来发现主要问题。
A品质：不合格、故障、顾客抱怨、退货、维修等；B成本：损失总数、费用等；C交货期:存货短缺、付款违约、交货期拖延等；D安全：发生事故、出现差错等.2）分析原因用柏拉图：与过程因素有关，用来发现主要问题。
A操作者：班次、组别、年龄、经验、熟练情况等；B机器：设备、工具、模具、仪器等；C原材料:制造商、工厂、批次、种类等;D作业方法:作业环境、工序先后、作业安排等。
2、柏拉图的作用①降低不良的依据；②决定改善目标，找出问题点；③可以确认改善的效果.3、实施步骤①收集数据，用层别法分类，计算各层别项目占整体项目的百分数；②把分好类的数据进行汇总,由多到少进行排列，并计算累计百分数；③绘制横轴和纵轴刻度;④绘制柱状图；⑤绘制累积曲线；⑥记录必要事项⑦分析柏拉图要点：A柏拉图有两个纵坐标，左侧纵坐标一般表示数量或金额,右侧纵坐标一般表示数量或金额的累积百分数；B柏拉图的横坐标一般表示检查项目，按影响程度大小，从左到右依次排列;C绘制柏拉图时，按各项目数量或金额出现的频数，对应左侧纵坐标画出直方形,将各项目出现的累计频率，对应右侧纵坐标描出点子，并将这些点子按顺序连接成线.4、应用要点及注意事项①柏拉图要留存，把改善前与改善后的柏拉图排在一起，可以评估出改善效果;②分析柏拉图只要抓住前面的2~3项就可以了；③柏拉图的分类项目不要定得太少,5~9项较合适，如果分类项目太多，超过9项，可划入其它，如果分类项目太少,少于4项,做柏拉图无实际意义；④作成的柏拉图如果发现各项目分配比例差不多时,柏拉图就失去意义,与柏拉图法则不符，应从其它角度收集数据再作分析；⑤柏拉图是管理改善的手段而非目的,如果数据项别已经清楚者，则无需浪费时间制作柏拉图；⑥其它项目如果大于前面几项，则必须加以分析层别，检讨其中是否有原因;⑦柏拉图分析主要目的是从获得情报显示问题重点而采取对策,但如果第一位的项目依靠现有条件很难解决时，或者即使解决但花费很大，得不偿失，那么可以避开第一位项目，而从第二位项目着手.四、因果图所谓因果图，又称特性要因图，主要用于分析品质特性与影响品质特性的可能原因之间的因果关系，通过把握现状、分析原因、寻找措施来促进问题的解决，是一种用于分析品质特性（结果）与可能影响特性的因素（原因）的一种工具。
QC七大手法培训教程
层别法的目的
把杂乱无章的资料加以分门别类归纳。
层别法的步骤
确定层别的对象、设计层别项目、收集数据并进行层别、比较分析与对策。
提高效率
通过柏拉图可以快速找到问题的症结所在，避免在次要因素上浪费时 间和精力。
柏拉图绘制方法与技巧
1. 收集数据
收集需要分析的数据，并进行分类整 理。
2. 计算频数
统计各类别数据的频数，并按照从大 到小的顺序排列。
柏拉图绘制方法与技巧
3. 绘制柱状图
以类别为横坐标，频数为纵坐标，绘制柱状图。
4. 绘制折线图
在柱状图上添加一条折线，表示各类别数据的累积百分比。
柏拉图绘制方法与技巧
数据分类要合理
01
分类过少可能导致信息损失，分类过多则可能使得数据分布的
规律性不明显。
柱状图与折线图的组合要恰当
02
柱状图用于展示各类别的频数，折线图用于展示累积百分比，
二者结合可以清晰地展示数据的主次关系和分布情况。
标题和标签要准确
在制作检查表之前，首 先要明确检查的目的和
需要收集的数据。
设计表格
根据检查目的，设计合 适的表格
尽量简化检查表的内容 ，避免过于复杂或冗余
的信息。
明确标准
在检查表中明确各项内 容的判断标准，以便后 续的数据分析和问题处
理。
检查表案例分析
案例一
案例二
案例三
生产线质量检查表。该检查表用于记 录生产线各工序的质量情况，包括不 良品数量、不良品类型、不良品处理 情况等。通过对检查表的数据分析， 可以及时发现生产过程中的问题，并 采取相应的措施进行改进。
质量管理QC品管七大手法
品管七大手法七大手法：检查表、层别法、柏拉图、因果图、散布图、直方图、控制图一、检查表检查表就是将需要检查的内容或项目一一列出，然后定期或不定期的逐项检查，并将问题点记录下来的方法，有时叫做查检表或点检表。
例如：点检表、诊断表、工作改善检查表、满意度调查表、考核表、审核表、5S 活动检查表、工程异常分析表等。
1、组成要素①确定检查的项目；②确定检查的频度；③确定检查的人员。
2、实施步骤①确定检查对象；②制定检查表；③依检查表项目进行检查并记录；④对检查出的问题要求责任单位及时改善；⑤检查人员在规定的时间内对改善效果进行确认；⑥定期总结，持续改进。
二、层别法层别法就是将大量有关某一特定主题的观点、意见或想法按组分类，将收集到的大量的数据或资料按相互关系进行分组，加以层别。
层别法一般和柏拉图、直方图等其它七大手法结合使用，也可单独使用。
例如：抽样统计表、不良类别统计表、排行榜等。
实施步骤：①确定研究的主题；②制作表格并收集数据；③将收集的数据进行层别；④比较分析，对这些数据进行分析，找出其内在的原因，确定改善项目。
三、柏拉图柏拉图的使用要以层别法为前提，将层别法已确定的项目从大到小进行排列，再加上累积值的图形。
它可以帮助我们找出关键的问题，抓住重要的少数及有用的多数，适用于记数值统计，有人称为ABC图，又因为柏拉图的排序识从大到小，故又称为排列图。
1、分类1）分析现象用柏拉图：与不良结果有关，用来发现主要问题。
A品质：不合格、故障、顾客抱怨、退货、维修等；B成本：损失总数、费用等；C交货期：存货短缺、付款违约、交货期拖延等；D安全：发生事故、出现差错等。
2）分析原因用柏拉图：与过程因素有关，用来发现主要问题。
A操作者：班次、组别、年龄、经验、熟练情况等；B机器：设备、工具、模具、仪器等；C原材料：制造商、工厂、批次、种类等；D作业方法：作业环境、工序先后、作业安排等。
2、柏拉图的作用①降低不良的依据；②决定改善目标，找出问题点；③可以确认改善的效果。
