门式脚手架施工搭设方案 (自动保存的)改过版
门式脚手架搭设施工方案
门式脚手架搭设施工方案1. 引言门式脚手架是一种常用的施工搭建工具，常用于建筑物的外墙、屋顶等高空作业环境。
本文档旨在提供一份详细的门式脚手架搭设施工方案，以确保施工过程安全可靠。
2. 设计准备在开始门式脚手架搭设之前，需要进行以下设计准备工作：1.确定施工地点：根据具体建筑物结构和施工需求，确定门式脚手架搭设的具体位置。
2.绘制平面图和剖面图：根据施工现场的实际情况，绘制门式脚手架的平面图和剖面图。
3.确定脚手架类型：根据施工需求，选择合适的门式脚手架类型，考虑到施工高度、承重要求、安全性等因素。
4.确定搭设步骤：根据平面图和剖面图，确定门式脚手架的搭设步骤，包括纵向和横向搭设流程。
3. 材料和工具准备在开始门式脚手架搭设之前，需要准备以下材料和工具：1.主材料：包括立杆、横杆、斜杆、横撑、脚轮等。
2.连接件：包括连接夹、螺栓、螺母等。
3.安全设备：包括安全带、安全网等。
4.工具：包括扳手、螺丝刀、榔头等。
4. 施工步骤根据设计准备和材料工具准备，按照以下步骤进行门式脚手架搭设：1.按照平面图和剖面图确定立杆位置，并使用脚手架固定器将立杆与地面连接。
2.按照平面图和剖面图进行横向搭设，安装横杆与立杆的连接夹，保证稳固连接。
3.根据平面图和剖面图进行纵向搭设，将立杆和横杆依次连接，确保垂直和水平度。
4.根据平面图和剖面图安装斜杆，加强门式脚手架的稳定性。
5.安装横撑，增加门式脚手架的整体刚度。
6.检查门式脚手架的稳定性和承重能力，确保符合安全要求。
7.安装脚轮，以便移动和调整门式脚手架位置。
8.使用安全设备，如安全带和安全网，确保施工人员的安全。
5. 施工注意事项在进行门式脚手架搭设时，需要注意以下事项：1.根据设计要求和材料规格，选择合适的门式脚手架类型。
2.遵循搭设步骤，确保门式脚手架的稳定性和承重能力。
3.严格按照施工图纸进行搭设，确保门式脚手架的垂直度和水平度。
4.配备足够的安全设备，并确保施工人员正确使用。
门式移动脚手架搭设施工方案
门式移动脚手架搭设施工方案•相关推荐门式移动脚手架搭设施工方案（精选8篇）为了确保事情或工作科学有序进行，往往需要预先进行方案制定工作，方案指的是为某一次行动所制定的计划类文书。
那么优秀的方案是什么样的呢？下面是小编帮大家整理的门式移动脚手架搭设施工方案（精选8篇），仅供参考，欢迎大家阅读。
门式移动脚手架搭设施工方案1为进一步贯彻《建筑施工安全检查标准》（jgj59-99），实现安全管理规范化、科学化，确保规范施工安全生产，根据该工程建筑结构和施工特点、特编制该施工方案。
1工程概况1.1本工程位于建筑面积x平方米，长x米，宽x米，高度x米。
1.2基础处理，采用夯实、找平。
2搭设方案2.1材料及规格选择根据jgj59-99标准要求，采用钢管搭设，钢管尺寸采用φ48×3.5mm，并使用钢扣件。
2.2搭设尺寸2.2.1搭设总高度米，要求随施工进度搭设，高度超出施工层1.5米。
2.2.2搭设要求，根据现场实际情况，采用双排脚手架，架体立杆内侧采用安全密目网全封闭围挡施工。
3.2米高搭设首层平网，随施工进度设随层网，每隔6米设层间网。
2.2.3构造要求2.2.3.1立杆间距1.5米，立杆基础垫通长板（20cm×5cm×4cm 长的松木板），使用钢底座（1cm×15cm×8mm的钢板）。
底座中间设置钢管芯子，高度大于15cm。
离地高度20cm设置纵横方向扫地杆。
连续设置在立杆内侧，立杆接长采用对接，且接头交错布置，高度方向错开50cm以上，相邻接头不应在同跨内。
接头距大横杆与立杆的交接处不应大于50cm。
顶层立杆可搭接，长度不应小于1m，两个扣件。
立杆垂直偏差，架高30 m以下时，要求不大于架高的1/200。
2.2.3.2大横杆大横杆间距控制在1.5m，以便立网挂设，大横杆置立于立杆里面，每侧外伸长度不应小于10cm，但不应大于20cm。
杆件接长需对接，接点距主接点的距离不应大于50cm。

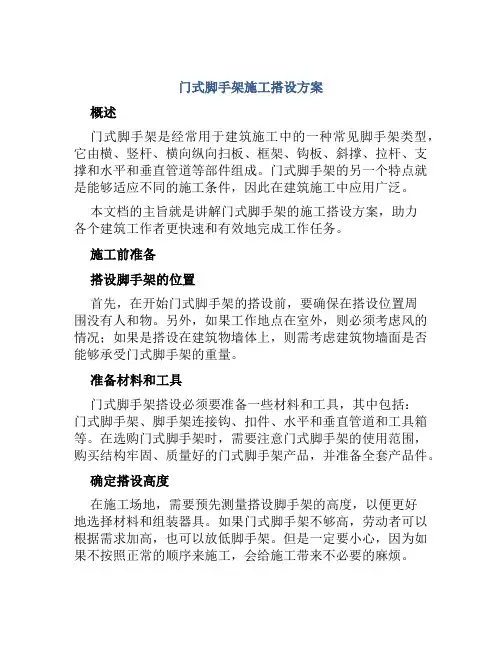

门式脚手架施工搭设方案
门式脚手架施工搭设方案概述门式脚手架是经常用于建筑施工中的一种常见脚手架类型，它由横、竖杆、横向纵向扫板、框架、钩板、斜撑、拉杆、支撑和水平和垂直管道等部件组成。
门式脚手架的另一个特点就是能够适应不同的施工条件，因此在建筑施工中应用广泛。
本文档的主旨就是讲解门式脚手架的施工搭设方案，助力各个建筑工作者更快速和有效地完成工作任务。
施工前准备搭设脚手架的位置首先，在开始门式脚手架的搭设前，要确保在搭设位置周围没有人和物。
另外，如果工作地点在室外，则必须考虑风的情况；如果是搭设在建筑物墙体上，则需考虑建筑物墙面是否能够承受门式脚手架的重量。
准备材料和工具门式脚手架搭设必须要准备一些材料和工具，其中包括：门式脚手架、脚手架连接钩、扣件、水平和垂直管道和工具箱等。
在选购门式脚手架时，需要注意门式脚手架的使用范围，购买结构牢固、质量好的门式脚手架产品，并准备全套产品件。
确定搭设高度在施工场地，需要预先测量搭设脚手架的高度，以便更好地选择材料和组装器具。
如果门式脚手架不够高，劳动者可以根据需求加高，也可以放低脚手架。
但是一定要小心，因为如果不按照正常的顺序来施工，会给施工带来不必要的麻烦。
搭设门式脚手架步骤一、挖坑和埋基在地面上挖掘沉基，安装基础支撑梁。
然后，在基础支撑梁上架设门式脚手架并固定。
二、制作门架架子门架架子由一组直立框架、横梁和扫板组成。
制作时，首先要在直立框架上搭设横梁，然后在横梁上安装扫板，使门架架子呈现出一个立体的整体。
三、分类制作支架根据门式脚手架施工要求，需要制作一些支架以加强稳定性。
袖子支架、直径框架和垂直支架是三种常见的支架。
在制作过程中，要注意支架的位置和尺寸。
四、架设横向扫板在门架架子和支架之间，需要搭设一些横向扫板来连接它们。
在架设时，需要注意扫板的长度和位置。
五、加装悬吊架悬吊架在门式脚手架的搭设中也是非常重要的。
施工过程中，需要安装好悬吊架，以确保脚手架的高度和稳定性。
六、制作梯子在门式脚手架搭设过程中，为了方便工人的上下，需要通过制作梯子来实现。
修改门式脚手架施工方案
修改门式脚手架施工方案一、工程概况本项目为某城市综合体项目，总建筑面积约为XX 万平方米，建筑高度约为XX米。
本项目施工过程中，为了确保施工安全、顺利进行，需要采用门式脚手架进行施工。
二、门式脚手架施工方案1. 脚手架设计根据本项目建筑特点，采用门式脚手架进行施工。
脚手架采用钢管材料，直径为48mm，壁厚为3.5mm。
脚手架立杆间距为1.5m，横杆间距为1.2m。
脚手架高度为XX米，分为四层，每层高度为5米。
2. 脚手架搭建（1）脚手架基础处理：在搭建脚手架前，对地面进行平整、夯实，并铺设一层厚度为100mm的混凝土垫层，以提高脚手架的稳定性。
（2）脚手架搭设：按照脚手架设计要求，从底层开始逐层向上搭设。
在搭设过程中，确保立杆垂直、横杆水平，并用扣件将立杆和横杆连接牢固。
每搭设一层脚手架，进行一次全面检查，确保脚手架结构稳定。
（3）脚手架防护：在脚手架外侧设置防护栏杆，栏杆高度为1.2m，立杆间距为2m。
在脚手架内部设置水平安全网，安全网间距为2m。
3. 脚手架使用与维护（1）脚手架使用：在施工过程中，严格按照脚手架设计载荷进行使用，严禁超载。
施工人员必须佩戴安全带，并遵守施工现场安全规定。
（2）脚手架维护：定期对脚手架进行检查、维护，及时更换损坏的零部件。
在雨雪天气后，对脚手架进行全面检查，确保其结构稳定。
4. 脚手架拆除在施工完成后，按照以下步骤进行脚手架拆除：（1）自上而下，逐层拆除脚手架。
（2）先拆除脚手架外侧的防护栏杆和安全网。
（3）再拆除脚手架内部的水平安全网。
（4）最后拆除脚手架的立杆和横杆。
（5）拆除过程中，确保施工人员安全，避免发生意外事故。
三、安全措施1. 施工前，对施工人员进行安全教育和技术培训，确保其掌握脚手架施工和安全防护知识。
2. 脚手架施工过程中，设置专职安全员进行现场监护，确保施工安全。
3. 定期对脚手架进行检查，发现安全隐患及时整改。
4. 施工过程中，严格遵守施工现场安全规定，确保施工人员安全。

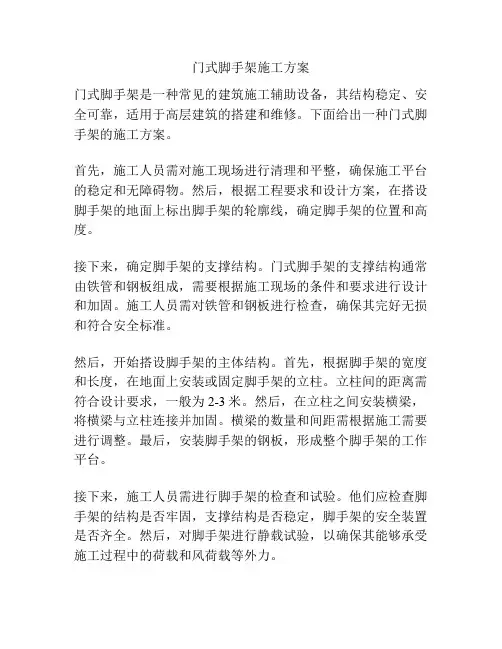

门式脚手架施工方案
门式脚手架施工方案
门式脚手架是一种常见的建筑施工辅助设备，其结构稳定、安全可靠，适用于高层建筑的搭建和维修。
下面给出一种门式脚手架的施工方案。
首先，施工人员需对施工现场进行清理和平整，确保施工平台的稳定和无障碍物。
然后，根据工程要求和设计方案，在搭设脚手架的地面上标出脚手架的轮廓线，确定脚手架的位置和高度。
接下来，确定脚手架的支撑结构。
门式脚手架的支撑结构通常由铁管和钢板组成，需要根据施工现场的条件和要求进行设计和加固。
施工人员需对铁管和钢板进行检查，确保其完好无损和符合安全标准。
然后，开始搭设脚手架的主体结构。
首先，根据脚手架的宽度和长度，在地面上安装或固定脚手架的立柱。
立柱间的距离需符合设计要求，一般为2-3米。
然后，在立柱之间安装横梁，将横梁与立柱连接并加固。
横梁的数量和间距需根据施工需要进行调整。
最后，安装脚手架的钢板，形成整个脚手架的工作平台。
接下来，施工人员需进行脚手架的检查和试验。
他们应检查脚手架的结构是否牢固，支撑结构是否稳定，脚手架的安全装置是否齐全。
然后，对脚手架进行静载试验，以确保其能够承受施工过程中的荷载和风荷载等外力。
最后，脚手架搭设完成后，施工人员需对脚手架进行日常检查和维护。
他们应定期检查脚手架的结构和连接件是否有松动或破损，钢板是否有变形或损坏等情况，及时进行修复和更换。
总之，门式脚手架的施工方案主要包括现场准备、支撑结构的确定、主体结构的搭设、检查和试验以及日常检查和维护等环节。
施工人员需按照设计方案和安全标准进行施工，确保脚手架的稳定和安全，为工程的顺利进行提供支持。
门式脚手架施工方案
门式脚手架施工方案目录一、项目概述 (2)二、设计原则和要求 (3)三、脚手架类型选择及结构布置 (4)3.1 门式脚手架类型选择依据及特点介绍 (5)3.2 脚手架结构布置设计及计算分析 (6)3.3 脚手架支撑系统布置方案 (8)四、材料设备采购与验收标准 (9)4.1 材料设备采购流程及供应商选择要求 (11)4.2 材料设备验收标准及检验方法 (13)4.3 材料设备存储管理规范 (14)五、施工流程与操作规范 (16)5.1 施工准备工作 (16)5.2 脚手架安装流程 (17)5.3 脚手架使用过程中的注意事项 (19)5.4 脚手架拆除作业流程 (20)六、安全与防护措施 (21)6.1 安全管理制度建立及人员安全培训要求 (22)6.2 现场安全防护措施设置及检查制度 (23)6.3 脚手架使用过程中的安全检查与维护管理 (25)6.4 应急预案制定与应急处置演练要求 (26)七、质量控制与验收标准 (27)7.1 施工质量控制关键环节识别及应对措施 (28)7.2 脚手架质量验收标准及程序 (29)7.3 验收过程中发现问题的处理方案 (31)八、进度计划与资源调配方案 (32)8.1 施工进度计划编制依据及目标设定 (33)8.2 关键节点时间表制定 (34)8.3 资源调配策略，包括人力、物资、设备等资源安排 (35)一、项目概述本次施工项目为门式脚手架施工方案，门式脚手架作为一种广泛应用于建筑工程、桥梁建设、隧道工程等领域的施工设备，具有结构稳定、搭设快捷、承载能力强的特点。
本次施工方案的制定，旨在确保门式脚手架在工程项目中的安全、高效应用，为施工过程中的操作人员的安全以及工程进度提供保障。
本项目概述部分主要介绍门式脚手架施工的背景、目的、意义及施工方案的大致流程。
后续将详细介绍施工准备、施工技术要求、安全保障措施、验收标准及维护保养等方面的内容，以确保整个施工过程的安全、质量、效率得到有效控制。
门式脚手架搭设施工方案
门式脚手架搭设施工方案1. 引言脚手架是在建筑施工中常见的工具，用于提供施工人员一个安全、稳定的工作平台。
门式脚手架是一种常用的脚手架类型，适用于高层建筑、桥梁、厂房等工程的搭设。
本文档将介绍门式脚手架的搭设施工方案，包括搭设流程、安全措施、材料要求等。
2. 搭设流程门式脚手架的搭设流程如下：2.1 准备工作在搭设门式脚手架之前，需要进行一些准备工作，包括：确定搭设地点、准备所需材料、制定施工计划等。
2.2 基础施工门式脚手架的稳定性依赖于其基础施工。
首先，在搭设地点清理出一块平整的工作区域。
然后，按照设计要求进行基坑开挖，设置基坑支护，并进行土方开挖与回填。
2.3 支撑架搭设支撑架的搭设是门式脚手架搭建的第一步。
根据设计要求，安装垂直支柱和水平梁，并加固稳定。
2.4 门式桥架的搭设在支撑架的基础上，逐层搭设门式桥架。
门式桥架由立杆、水平杆、吊杆等组成。
按照设计要求正确安装各个部件，并进行加固。
2.5 安全检查在门式脚手架搭设完成后，进行安全检查。
检查项目包括支撑架和门式桥架的稳定性、连接件的紧固情况等。
确保脚手架安全可靠后，方可使用。
3. 安全措施为保障门式脚手架的施工安全，需采取以下措施：3.1 安全教育施工人员应进行相应的安全教育培训，了解脚手架搭设的规范与要求，提高安全意识。
3.2 安全防护在门式脚手架搭设区域周围设置围挡，防止他人误入施工区域。
同时，对施工人员进行安全防护，如佩戴安全帽、安全带等。
3.3 检查与维护定期对门式脚手架进行检查与维护，确保连接件的紧固、结构的稳定等。
发现问题及时修复，避免安全隐患。
4. 材料要求门式脚手架搭设所需材料包括：•钢管：应符合相关标准，直径一般为48mm。
•钢板：用于制作门式桥架的平台，应具备足够的承重能力。
•节点连接件：选用可靠的连接件，确保连接处的稳固。
•锚固件：用于固定脚手架的支撑架于地基或建筑物上。
5. 结论本文档介绍了门式脚手架的搭设施工方案，包括搭设流程、安全措施和材料要求等。
门式脚手架施工方案
门式脚手架施工方案门式脚手架是一种常用的施工脚手架，广泛应用于建筑工程、桥梁施工、电力设施维修等工程中。
它的特点是结构简单、稳定性好、安全可靠，在施工中起到了重要的支撑作用。
下面，我将为你详细介绍门式脚手架的施工方案。
一、施工前准备1. 确定施工计划：根据建筑设计图纸，确定门式脚手架的位置、高度和搭设方向。
2. 选购材料：根据脚手架的计划，购买所需的脚手架材料，包括钢管、连接件、支撑杆等。
3. 搭设场地准备：清理工地杂物，确保施工场地的平整和清洁。
二、搭设门式脚手架1. 搭设基础支撑：将基础支撑放置在地面上，通过水平仪对其进行校准，确保支撑平稳。
2. 安装立杆：根据设计要求，将立杆插入基础支撑座，用螺母固定，垂直度要求不大于1/300。
3. 连接横杆：根据需要，将两个立杆之间的横杆连接起来，使用连接件固定。
4. 安装防护措施：在脚手架的外侧，安装防护栏杆，确保工人的安全。
5. 加固支撑杆：根据设计要求，加固立杆和横杆，保证脚手架的稳定性。
三、使用门式脚手架1. 进出脚手架：在脚手架上设置必要的门洞，方便工人进出脚手架，门洞的高度不应小于2米。
2. 加固脚手架：根据设计要求，在脚手架的关键位置加固，如连接点、拐角处等。
3. 载荷限制：根据设计要求，对脚手架的承载能力进行限制，保证施工过程中的安全。
4. 定期检查：在施工期间，定期检查脚手架的稳定性和安全性，如发现问题及时进行处理。
四、拆除门式脚手架1. 拆除顺序：按照反序进行拆除，先拆除防护栏杆，再拆除横杆，最后拆除立杆和基础支撑。
2. 安全措施：在拆除过程中，注意人员的安全，建议使用专用工具进行拆卸，避免人员受伤。
3. 材料保管：拆除的门式脚手架材料应妥善保管，以备后续使用或出售。
通过以上步骤，我们可以顺利搭设并使用门式脚手架，为施工工作提供良好的支持和保障。
在施工过程中，务必按照相关规定和标准进行操作，确保施工安全和质量。
同时，还应加强施工人员的安全意识和培训，宣传安全操作规范，提高施工安全水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1. 搭设前准备工作2. 搭设技术要求3. 门架的检查验收4. 拆除5. 计算书6. 安全技术措施移动门架搭设施工方案一、搭设前准备工作1. 编制移动门架工程专项施工方案，要求及计算内容同扣件式脚手架。
2. 移动门架搭设前，工程技术负责人应按《建筑施工门式脚手架安全技术规范》（JGJ-128-2000）和施工方案的要求向架设和使用人员作技术交底。
3. 对门架配件、加固件进行检查验收，禁止使用不合格的构配件。
4. 对移动门架的搭设场地、使用推动轨迹进行清理、平整、夯实、硬化。
二、搭设技术要求（一）地基处理1. 为保证地基具有足够的承载能力，门型架基础施工应满足 JGJ128-2000规定和施工方案的要求；当移动门架搭设在结构楼面、挑台上时，立杆底座下应铺设垫板或垫块，并对楼面或挑台等结构进行受力验算。
2. 门架搭设及运行轨迹等作业面的地基必须经过夯实，地表必须浇筑硬化地面，地面平坦。
（二）门式脚手架搭设程序1. 门架的组装：应自左端延伸向右端,自下而上按步架设,并逐层改变搭设方向，减少误差积累，不可自两端相向搭设或相间进行，以避免结合处错位,难于连接。
2. 门架搭设的顺序：弹门架立杆准线→安放底座→自一端起立门架并随即装交叉支撑→安装水平架（或脚手板）→安装水平加固杆→照上述步骤，逐层向上安装→按规定位置安装剪刀撑→装配顶步栏杆。
3. 门架的搭设必须配合施工监督，一次搭设自由高度小于6m，以保证门架稳定。
（三）架设门架及配件安装注意事项1. 交叉支撑、水平架、脚手板、连接棒、锁臂的设置应符合构造规定。
2. 不同产品的门架与配件不得混合使用于同一脚手架。
3. 交叉支撑、水平架及脚手板应紧随门架的安装及时设置。
4. 各部件的锁臂、搭钩必须处于锁定状态。
5. 水平架或脚手板应在同一步内连续设置，脚手板应满铺。
6. 钢梯的位置应符合组装布置图的要求，底层钢梯可跨越两步或三步门架再行转折。
7. 挡脚板（笆）应在脚手架施工层两侧设置。
（四）水平加固杆、剪刀的撑安装1. 水平加固杆、剪刀撑安装应符合构造要求，并与门架的搭设同步进行。
2. 水平加固杆应采用扣件与门架在立杆内侧连牢，剪刀撑应采用扣件与门架立杆外侧连牢。
（五）连墙（柱）构造1. 连墙（柱）构造应连接在上、下两榀门架的接头附近。
2. 当采用一支一拉的柔性连墙（柱）构造时，拉、支点间距应不大于400mm。
（六）加固件、连墙（柱）构造等与门架采用扣件连接时应满足的要求1. 扣件规格应与所连钢管外径相匹配。
2. 扣件螺栓拧紧扭力矩值为45N•m～60N•m，并不得小于40N•m。
3. 各杆件端头伸出扣件盖板边缘长度应不小于100mm.（七）防坠落措施1. 通道用的端口必须增设封口横杆；2. 作业面平台下方、直爬梯部位及其他需要的部位必须张挂防坠网。
三、验收1. 移动门架搭设完毕或分段搭设完毕时应对门架工程质量进行检查，经检查合格挂牌后方可交付使用。
2. 高度在6m及6m以下的脚手架，由单位工程负责人组织技术安全人员进行检查验收；高度大于6m的脚手架（本次门架搭设高度为3.4m），由工程处技术负责人随工程进度分段组织单位工程负责人及有关的技术安全人员进行检查验收。
（1）验收时应具备下列文件：1）必要的施工设计文件及组装图；2）门架工程的施工记录及质量检查记录；3）门架工程的施工验收报告（2）门架工程的验收，除查验有关文件外，还应进行现场抽查。
抽查应着重以下各项，并记入施工验收报告。
1）安全措施的杆件是否齐全，扣件是否紧固、合格；2）安全网的张挂及扶手的设置是否齐全；3）基础是否平整坚实；4）连墙（柱）构造的设置是否有遗漏，是否齐全并合格要求；5）垂直度及水平度是否合格。
（3）门架搭设尺寸允许偏差：1）门架的垂直度：门架纵向的垂直偏差应≤H/400及50mm（H为脚门架高度）；门架的横向垂直偏差应≤H/600及50mm；每步架的纵向与横向垂直度偏差应≤h0/600.2）门架的水平度：底步门架纵向水平偏差应≤L/600(L为门架长度)。
四、拆除工程施工完毕，应经单位工程负责人检查验证确认不再需要门架时，方可拆除。
拆除门架与搭设相反工序，经工程负责人核准后，方可进行。
拆除门架应符合下列规定：1. 拆除门架前，应清除门架上的材料，工具和杂物。
2. 拆除门架时，应设置警戒区，设立警戒标志，并由专人负责警戒。
3. 门架的拆除，应按后装先拆的原则，按下列程序进行：（1）从跨边起先拆顶部扶手与栏杆柱，然后拆脚手板（或水平架）与扶梯段，再卸下水平杆加固杆和剪刀撑。
（2）自顶层跨边开始拆卸交叉支撑，同步拆下顶撑连墙（柱）构造与顶层门架。
（3）继续向下同步拆除第二步门架与配件。
移动门架的自由悬臂高度不得超过三步，否则应加设临时拉结。
（4）连续同步往下拆卸。
对于连墙（柱）构造、长水平杆、剪刀撑，必须在门架拆卸到相关跨门架后，方可拆除。
（5）拆除扫地杆、底层门架及封口杆。
4. 门架的拆卸必须遵守下列安全要求：（1）工人必须站在临时设置的脚手板上进行拆除作业。
（2）拆除工作中，严禁使用榔头等硬物击打、撬挖。
拆下的连接棒应放入袋内，锁臂应先传递至地面并整齐堆存。
（3）拆卸连接部件时，应先将锁座上的锁板与搭钩上的锁片转至开启位置，然后开始拆卸，不准硬拉，严禁敲击。
（4）拆除的门架、钢管与配件，应成捆用机械吊运或井架传送至地面，防止碰撞，严禁抛掷。
五、计算书1--立杆；2--立杆加强杆；3--横杆；4--横杆加强杆计算门架的几何尺寸图1、计算依据（1）《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000）（2）《建筑结构荷载规范》（GB50009-2001）2、门架的计算参数搭设高度H=6.8米（取最大高度4层），搭设尺寸为：门架的宽度 b = 0.95米，门架的高度 ho = 1.70米，步距1.72米，跨距 l = 1.75米，门架 h1 = 1.20米，h2 = 0.10米，b1 = 0.60米。
同时作业层数n1=1。
水平杆、斜撑杆材质选用φ48×3.5钢管，截面面积A=489mm2，截面模量W=5.08×103mm3，回转半径i=15.8mm，抗压、抗弯强度设计值f=205N/mm2，基本风压值ω0=0.7kN/m2，计算时忽略相关临时荷载等。
3、荷载参数风荷载标准值：ωk=0.7μz·μs·ω0式中μz——风压高度变化系数，查《建筑结构荷载规范》并用插入法得6.8米为1.00μs——脚手架风荷载体型系数，敞开式为1.20ω0——基本风压值，为0.45 kN/m2则ωk=0.7×1.00×1.2×0.45=0.378 kN/m24、立杆的稳定性计算作用于一榀门架的轴向力设计值计算公式(不组合风荷载)其中 NG -- 每米高门架的静荷载标准值，NG = 0.483 kN/m；NQ -- 脚手架的活荷载标准值，NQ = 11.154 kN；H -- 脚手架的搭设高度，H = 6.8 m。
经计算得到，N = 19.533 kN。
作用于一榀门架的轴向力设计值计算公式(组合风荷载)其中 qk -- 风荷载标准值，qk =0.692 kN/m；H1 -- 连墙件的竖向间距，H1 =3m；经计算得到，N =18.775 kN。
门式钢管脚手架的稳定性按照下列公式计算其中 N -- 作用于一榀门架的轴向力设计值，取以上两式的较大者，N = 19.533 kN；Nd -- 一榀门架的稳定承载力设计值(kN)；一榀门架的稳定承载力设计值公式计算其中Φ-- 门架立杆的稳定系数,由长细比 kho/i 查表得到，Φ =0.9645；k -- 调整系数，k=1.170；i -- 门架立杆的换算截面回转半径，i=2.0622 cm；I -- 门架立杆的换算截面惯性矩，I=20.79 cm4；ho -- 门架的高度，ho=1.70m；Io -- 门架立杆的截面惯性矩，Io=12.19 cm4；A1 -- 门架立杆的截面面积，A1=4.89 cm2；h1 -- 门架加强杆的高度，h1=1.20m；I1 -- 门架加强杆的截面惯性矩，I1=12.19 cm4；A -- 一榀门架立杆的截面面积，A=9.78 cm2；f -- 门架钢材的强度设计值，f=205.00 N/mm2。
经计算得到，Nd= 193.3734 kN。
立杆的稳定性计算 N < Nd,满足要求!5、最大搭设高度的计算根据施工需要，同时作业层数为1层，施工人员及物料产生的施工荷载总和为3.4314kN。
本次门架搭设高度为6.8m。
符合下表要求。
本次门架搭设样式及构造如下图所示：门架水平加固杆每2步设置一道，剪刀撑每3步内设置一道并曾之字型延伸，底部门架下端设置封口杆及通长扫地杆。
加固杆及剪刀撑的扣件与每榀门架相连。
通道洞口小于一个门架跨距，洞口两个上角加斜撑杆加强门架立杆。
门架搭设样式及主要构造符合安全技术规范（JGJ128-2000）中的构造要求，故此次不进行搭设高度的计算验证。
六、安全技术措施1. 进场作业前，所有参建人员必须到项目部备案登记，并接受项目部组织的安全教育与学习培训；2. 所有参建人员必须衣装整齐，不得赤膊、短裤、拖鞋等装束进入施工区域；3. 进入施工区域前，必须检查安全帽是否正确佩戴，帽带须系于下颚，宽松适合；4. 登高作业者，必须身体健康，无恐高、贫血等疾患，作业时必须使用双钩安全带，安全带挂靠点必须是无端点的坚固牢靠点；5. 严禁酒后上岗。
凡岗前饮酒者一律不得进入施工区域；6. 参建人员不得擅自拆除现场安全防护设施及相关安全标语、标牌等，如遇有须拆除施工的应先告知项目部安管人员；7. 施工现场禁止吸食游烟，不得在现场造成任何垃圾，不得在现场随意随地大小便；8. 施工作业区必须整齐、干净，无任何显眼垃圾、积水等，原材料、废弃料等必须有序、合理堆存，不得占用施工通道和安全通道。
