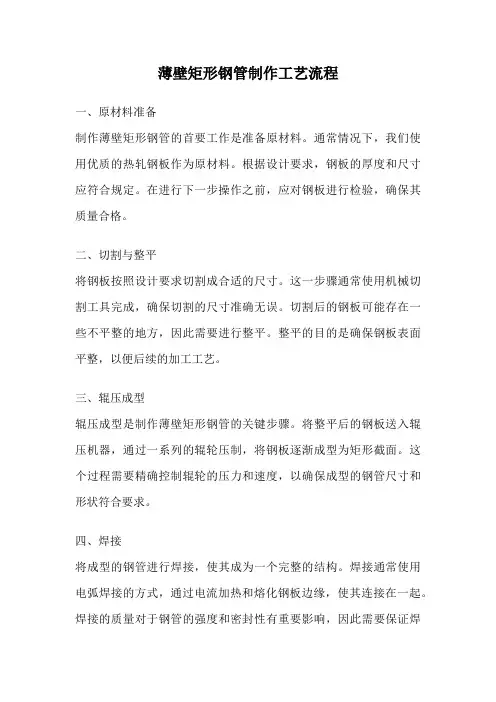

薄壁矩形钢管制作工艺流程

薄壁矩形钢管制作工艺流程

薄壁矩形钢管制作工艺流程一、原材料准备制作薄壁矩形钢管的首要工作是准备原材料。

通常情况下,我们使用优质的热轧钢板作为原材料。

根据设计要求,钢板的厚度和尺寸应符合规定。

在进行下一步操作之前,应对钢板进行检验,确保其质量合格。

二、切割与整平将钢板按照设计要求切割成合适的尺寸。

这一步骤通常使用机械切割工具完成,确保切割的尺寸准确无误。

切割后的钢板可能存在一些不平整的地方,因此需要进行整平。

整平的目的是确保钢板表面平整,以便后续的加工工艺。

三、辊压成型辊压成型是制作薄壁矩形钢管的关键步骤。

将整平后的钢板送入辊压机器,通过一系列的辊轮压制,将钢板逐渐成型为矩形截面。

这个过程需要精确控制辊轮的压力和速度,以确保成型的钢管尺寸和形状符合要求。

四、焊接将成型的钢管进行焊接,使其成为一个完整的结构。

焊接通常使用电弧焊接的方式,通过电流加热和熔化钢板边缘,使其连接在一起。

焊接的质量对于钢管的强度和密封性有重要影响,因此需要保证焊接的技术和焊接材料的质量。

五、表面处理焊接完成后,需要对钢管进行表面处理。

常见的表面处理方法包括除锈、喷漆等。

除锈的目的是去除焊接过程中产生的氧化物和锈蚀物,以保证钢管的表面光洁度和防腐性能。

喷漆可以使钢管具有更好的外观和耐候性。

六、质量检验制作完成的薄壁矩形钢管需要进行质量检验。

检验的内容包括尺寸、外观、焊接质量等方面。

通过检验,可以确保钢管的质量符合要求,并对不合格品进行处理和修复。

七、包装与运输质量检验合格的薄壁矩形钢管需要进行包装和运输。

一般采用木箱包装或钢带捆扎的方式,以保护钢管免受损坏。

在运输过程中,需要注意防止钢管的碰撞和挤压,以确保其完好无损地到达目的地。

通过以上几个步骤,我们可以完成薄壁矩形钢管的制作工艺。

这个过程需要高度的技术要求和精确的操作,以确保钢管的质量和性能符合设计要求。

制作出的薄壁矩形钢管可以广泛应用于建筑、机械制造、汽车制造等领域,发挥重要的作用。

螺旋钢管生产工艺

螺旋钢管生产工艺

螺旋钢管生产工艺螺旋钢管生产工艺,也就是螺旋钢管的制作过程,是一项非常重要的工业生产工艺。

通常情况下,螺旋钢管的制作需要经过多个步骤完成。

下面我们就带给大家一份详细的制作流程。

第一步:开板在螺旋钢管的制作过程中,首先需要进行开板操作。

开板是指将原材料的钢板分开,并进行分段操作,从而便于后续的操作。

开板的时候需要注意,在钢板的两端放置螺栓,以确保钢板的公差和轮廓,同时也有利于后续的联接操作。

第二步:镶嵌完成开板操作之后,需要对钢板进行镶嵌操作。

镶嵌相当于是对钢板进行加强处理的过程,在这个过程中,需要使用焊接技术对钢板进行加固,并使钢板达到强化的目的,以便后续的操作。

第三步:成型经过了前两个步骤的操作之后,接下来要进行的就是成型操作。

在成型过程中,是需要使用螺旋线管机器进行操作的,这个机器可以将已经加强过的钢板以一定的角度进行旋转,然后再进行压缩,从而达到螺旋钢管的成型目的。

第四步:焊接在螺旋钢管成型之后,接下来就是对它进行焊接。

这里所说的焊接,是指将螺旋钢管的头部和尾部通过一定的工艺过程进行联接的过程,使其达到密封的效果。

同时,焊接可以确保管道的完整性和管道的使用寿命。

第五步:喷漆完成了螺旋钢管的成型和焊接任务之后,下一个任务就是进行喷漆操作了,这是为了使螺旋钢管达到美观的效果。

同时喷漆也可以防腐,提高螺旋钢管的使用寿命。

我们就以上几个步骤,详细的介绍了螺旋钢管生产工艺的详细流程。

需要特别提醒的是,螺旋钢管的制作过程中需要注意多个细节问题,例如在制作过程中必须严格把控质量,保证整个制作流程的稳定性;利用现代化的加工方法使螺旋钢管的产量能够满足市场对其的高要求。

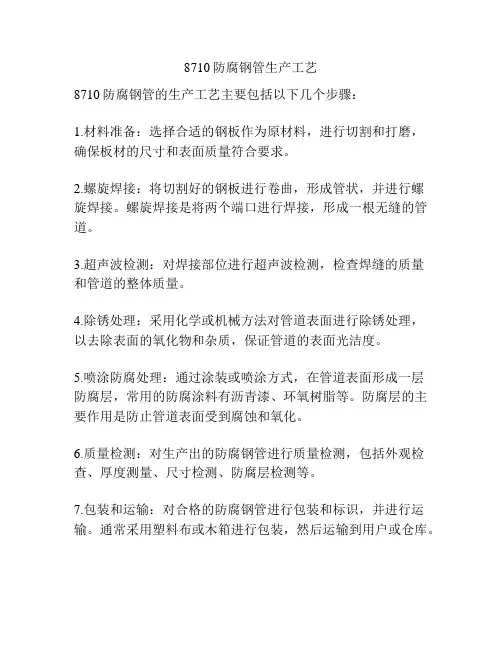

8710防腐钢管生产工艺

8710防腐钢管生产工艺

8710防腐钢管生产工艺
8710防腐钢管的生产工艺主要包括以下几个步骤:
1.材料准备:选择合适的钢板作为原材料,进行切割和打磨,
确保板材的尺寸和表面质量符合要求。

2.螺旋焊接:将切割好的钢板进行卷曲,形成管状,并进行螺
旋焊接。

螺旋焊接是将两个端口进行焊接,形成一根无缝的管道。

3.超声波检测:对焊接部位进行超声波检测,检查焊缝的质量
和管道的整体质量。

4.除锈处理:采用化学或机械方法对管道表面进行除锈处理,
以去除表面的氧化物和杂质,保证管道的表面光洁度。

5.喷涂防腐处理:通过涂装或喷涂方式,在管道表面形成一层
防腐层,常用的防腐涂料有沥青漆、环氧树脂等。

防腐层的主要作用是防止管道表面受到腐蚀和氧化。

6.质量检测:对生产出的防腐钢管进行质量检测,包括外观检查、厚度测量、尺寸检测、防腐层检测等。

7.包装和运输:对合格的防腐钢管进行包装和标识,并进行运输。

通常采用塑料布或木箱进行包装,然后运输到用户或仓库。

保温钢管施工工艺流程

保温钢管施工工艺流程

保温钢管施工工艺流程
保温钢管施工工艺流程:
①原材料检验:对钢管、保温材料、防腐涂料等原材料进行质量检查,确保符合标准。

②钢管预处理:对钢管进行除锈、预热等预处理工作,以增强防腐层的附着力。

③防腐层制作:在钢管表面涂覆防腐漆,必要时进行电火花检测,确保防腐层完整无损。

④保温材料包裹:将保温材料如聚氨酯泡沫、硅酸铝等均匀包裹在钢管外部。

⑤支架安装:安设滚动支架或其他支撑结构,确保管道的稳定性和热膨胀补偿。

⑥穿套管与焊接:将钢管穿入外护管中,对支撑架进行焊接,确保结构的牢固。

⑦端头处理:处理管道两端,预留必要的裸管长度以便于连接,同时防止保温材料受潮。

⑧发泡注入:对于聚氨酯保温钢管,在外护管与钢管间注入聚氨酯发泡剂,使其膨胀形成保温层。

⑨注料孔封堵:发泡完成后,对注料孔进行封堵,保持保温层的封闭性。

⑩成品检验:对完成保温的钢管进行质量检验,包括外观检查、保温层厚度检测等。

⑪现场施工准备:在施工现场进行管道的搬运、排列和连接准备工作。

⑫现场焊接与补口:在现场进行管道的焊接连接,之后对未保温的管端进行现场补口保温处理。

钢管制焊接三通标准

钢管制焊接三通标准

钢管制焊接三通标准全文共四篇示例,供读者参考第一篇示例:钢管制焊接三通是一种常见的管道连接零件,主要用于管道系统中的分支连接。

其制作需要符合一定的标准以确保连接的牢固性和安全性。

下面我们就来详细介绍钢管制焊接三通的标准及制作流程。

一、标准要求1. 材质要求:钢管制焊接三通一般采用碳钢、不锈钢等材质,必须符合相关标准要求。

碳钢制焊接三通要符合ASTM A234的要求,不锈钢制焊接三通要符合ASTM A403的要求。

2. 尺寸要求:钢管制焊接三通的尺寸需符合标准规定,通径和壁厚需符合设计需要并能够承受系统内压力。

3. 焊接要求:钢管制焊接三通的焊缝必须符合相关标准要求,焊接工艺需符合规范,焊接质量需经过非破坏性检测合格。

4. 表面要求:钢管制焊接三通的表面需光洁平整,无裂缝、气孔等缺陷,应做防锈、防腐处理。

5. 标志要求:每只钢管制焊接三通应有明显的标志,包括材质、尺寸、压力等级等信息。

二、制作流程1. 材料准备:准备符合要求的碳钢或不锈钢材料,将其切割成相应尺寸的管段。

2. 加工预处理:通过冷弯、热弯等方式对管段进行加工,使其形成分支和主体部分。

3. 焊接工艺:采用相应的焊接工艺,将分支和主体部分进行焊接,确保焊缝质量。

5. 检测验收:对制作完成的钢管制焊接三通进行非破坏性检测,验收合格后方可投入使用。

通过以上制作流程和标准要求,可以确保钢管制焊接三通的质量和安全性。

在实际生产中,制造厂家需严格按照标准要求进行生产,同时用户在选购和使用时也需注意产品的质量和合格证书等相关信息。

只有这样,才能在管道系统中保证连接的牢固性和可靠性,确保系统的正常运行和安全使用。

【文章结束】第二篇示例:钢管制焊接三通是一种常见的管道连接件,用于连接三根管道在不同方向上的流动。

在工业领域,钢管制焊接三通被广泛应用于石油、化工、航空、造船等领域。

为了确保钢管制焊接三通的质量和安全性,在制作过程中需要严格按照相关标准进行操作。

镀锌钢管制作工艺流程

镀锌钢管制作工艺流程

镀锌钢管制作工艺流程
镀锌钢管是通过将钢管浸入熔融的锌液中,形成一层锌镀层的一种制作工艺。

锌液可以防止钢管腐蚀,延长钢管使用寿命。

下面是镀锌钢管制作的工艺流程:
1.材料准备:选择良好的低碳钢板或钢坯作为原材料。

钢材的表面应该光滑,无油污、锈蚀等缺陷。

2.材料清洗:将钢材进行清洗,去除表面的油污和杂质。

一般使用碱洗和酸洗的方式进行清洗。

碱洗通过浸泡钢材在碱溶液中,去除表面的油污和锈蚀。

酸洗则是使用盐酸或硫酸进行清洗,去除碱洗过程中残留的碱性物质。

3.钢管修整:对钢管进行修整,包括剪切、矫直、修圆等工艺。

目的是使钢管的尺寸和形状符合要求。

4.预热处理:将钢管进行预热,提高镀锌质量和效率。

预热温度一般在200度以上。

5.酸洗处理:将钢管浸入酸液中进行酸洗处理。

酸洗能够去除钢管表面的氧化物和锈蚀,为下一步的镀锌做准备。

酸洗一般使用稀盐酸或稀硫酸进行。

6.浸渍处理:将经过酸洗处理的钢管浸入含锌盐的熔融锌液中。

锌液温度一般控制在450度左右。

钢管在锌液中浸泡一段时间,使其表面形成一层锌镀层。

7.晾干处理:将镀锌完的钢管进行晾干处理,使其表面的锌层固化。

8.精加工:对镀锌钢管进行精加工,包括切割、打孔、钻孔等。

9.检验质量:对镀锌钢管进行质量检验,主要检查锌层的厚度、均匀性和附着力等。

10.包装运输:将合格的镀锌钢管进行包装,以防止在运输过程中受到损坏。

以上是镀锌钢管制作的主要工艺流程。

通过这些工艺的处理,可以制造出具有较好耐腐蚀性能和寿命的镀锌钢管。

钢管桁架制作工艺流程

钢管桁架制作工艺流程

1、钢管桁架制作工艺流程(1)工艺流程(2)桁架分段要求在工厂制作时,将桁架分为10-12m 长一段,每段对接位置上下弦杆不应在同一平面,而应错开300-500mm 。

考虑构件形状尺寸大小、单位体积重量,为保证工期、构件质量。

拟采用在工厂下料、预拼装、焊接、矫正、抛丸、涂装后,构件主要以杆件、半成品运输到现场进行组拼装和安装。

(3)钢管桁架制作 A 、杆件对接由于采购的钢管长度不一定满足工程要求,杆件需对接。

对接前应对钢管在管子车床上进行剖口加工,然后专用胎架上对杆件进行对接焊接,上、下弦管、管接头焊接完毕后,应待冷却至常温后进行UT检验,经检验合格后的接头质量必须符合GB11345-89的I级焊缝标准。

经确认达到设计标准的接头方可允许拆去防护措施。

钢管对接焊缝主要为桁架上下弦杆、大直径管材,现场焊接方式主要为手工电弧焊。

对接焊接是本次安装焊接的重中之重,必须从组对、校正、复验、预留焊接收缩量、焊接定位、焊前防护、清理、焊接、焊后热调、质量检验等工序严格控制,才能确保接头焊后质量全面达到标准。

组对:组对前将坡口内壁 10-15mm仔细去除锈蚀。

坡口外壁自坡口边10-15mm范围内也必须仔细驱除锈蚀与污物;组对时,不得在接近坡口处管壁上引弧点焊夹具或硬性敲打,以防圆率受到破坏;同径管错口现象必须控制在规范允许范围之内。

注意必须从组装质量始按I级标准控制。

校正复验、预留焊接收缩量:加工制作可能产生的误差以及运输中产生的变形,到现场组对时将集中反映在接头处。

因此,组对后校正是必须的,焊前应经专用器具对同心度、圆率、纵向、曲率过渡线等认真核对,确认无误差后采用千斤顶之类起重机具布置在接头左右不小于1.5m 距离处,预先将构件顶升到管口上部间隙大于下部间隙1.5-2mm。

应当注意的是正在焊接的接头禁止荷载,否则对焊接接头十分不利。

对接接头的焊接采用特殊的左右两根同时施焊方式,操作者分别采取共同先在外侧起焊,后在内侧施焊的顺序,自根部起始至面缝止,每层次均按此顺序实施。

管道制作、开孔、焊接工艺细则

管道制作、开孔、焊接工艺细则

1. 目的为了提高管道制作和焊接的工艺水平,创徐塘电厂建设精品工程,实现分公司质量目标,特制定本工艺细则。

2. 适用范围本细则适用于徐塘发电厂2×300MW技改项目的外围标工程中所涉及到的所有管道的加工制作和焊接。

3. 编制依据3.1.《电力建设施工及验收技术规范》(管道篇)DL5031-943.2.《电力建设施工及验收技术规范》(焊接篇)DL5007-923.3《火电施工质量检验及评定标准》(非标加工篇)1983版3.4《厂内循环补给水管布置安装图》F1653S-S03023.5《循环水补给水处理系统安装图》F1653S-H09023.6《火电施工质量检验及评定标准》管道篇[1984]3.7 美国ASME标准B-31.1 <<动力管道>>4. 质量标准4.1施工人员资格4.1.1施工人员必须经过培训,熟练掌握基本钳工知识。

4.1.2焊工必须经过培训,并具有相应的资格证书。

4.2材料4.2.1材料员清点材料,检查钢材、焊条、焊丝等质保书,核对材料的化学成分和机械性能。

4.3. 管道标准4.3.1管道制作质量标准(见附一)4.3.2 C1类管道焊接工艺质量标准(见附二)5. 工艺流程5.1管道制作技术要求5.1.1检查材料。

5.1.2钢板下料前长度要测量准确,具体下料长度如下:ф1020×10 下料长度为L=3173mmф920×8 下料长度为L=2865mmф820×8 下料长度为L=2551mmф720×8 下料长度为L=2237mmф630×6 下料长度为L=1960mm下料前要对每块钢板的对角线尺寸进行复核,确认合格后方可下料。

工程处技术员随时抽查下料尺寸。

5.1.3钢板坡口加工结束后,需用角磨机清除钢板周边的氧化层直至露出金属光泽。

5.1.4单节钢管应用整块钢板卷制而成。

5.1.5钢板预弯应在卷板机上进行。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

钢管产品制作流程中的工艺要求(一)钢管杆制作流程中需遵循的工艺规定(针对目前存在的问题制订):
1、下料:
1.1放样和号料:
根据钢管放样展开图的实际尺寸确定钢管拼接的方式,用最少的拼接方式进行放样。

放样和号料应根据工艺要求预留焊接收缩量及加工余量。

对钢管塔的斜交钢管端部,应分别对内、外壁按坡口要求放样和号料。

折弯板:
⑴全部使用火焰切割机下料,当火焰切割机出现故障不能工作时,用半自动气割小车下料,使用半自动气割小车下料时,首先要保证道轨的直线度,当道轨的直线度达不到质量要求时,首先要将道轨进行调直,达到质量要求后方能进行下料。

⑵为便于合缝、打底焊的焊缝不高于板面,折弯板下料时,应对板边进行打坡口,-6、-8打坡口角度为12°,-10、-12打坡口10°,-14、-16板打坡口8°,-16以上的板不打坡口。

待工艺成熟后,由技术科直接在折弯板工艺卡上注明打坡口度数。

⑶下料人员负责下料完成后氧化铁的清理工作,此工作可在折弯板折弯完毕回厂后再清理。

⑷材料标识的移植:每张板下完料后,操作工应在产生的余料上将该材料的材质、厚度进行标识,以便以后使用不混淆材质。

2.放样、号料和切割
2.1样板的尺寸及样板上任意两孔的孔距允许的偏差不应超过±0.5mm;孔中心偏差不允许超过±0.5mm。

2.2放样时,应在合理的部位开设镀锌通气孔;焊接时,若形成大于200mm×200mm的密闭腔,应开设镀锌通气孔。

开设镀锌通气孔应征得设计单位同意。

2.3零件直接号料时,长度和宽度的偏差应不大于
1.0mm;孔的位置允许偏差同6.1.2。

2.4弯曲零件的孔眼划线,应在零件弯曲加工完成,经检查合格后进行。

2.5切割前,应将钢材表面切割区域内的铁锈、油污等清除干净,切割后的断面上不得有裂纹和大于 1.0mm 的缺棱,并应清除边缘上的熔瘤和飞溅物等。

气割、等离子切割质量应分别满足JB/T10045.3、JB/T10045.4Ⅰ级切割面质量要求,切割的允许偏差应符合表1规定。

表1切割的允许偏差
单位:mm
序号项目允许偏差示意图
1 零件基本
尺寸
长度L ±3.0
宽度b ±2.0
2 圆盘D/100且不大于
3.0
2.6钢板、圆钢的切割面或剪切面的倾斜应符合表2的规定。

表2钢板切割的端面倾斜允许偏差单位:mm
序号钢板厚

圆钢直径
允许偏
差P
示意图
1 t≤20 φ≤95 1.0
2 20<t
≤36
95<φ≤
180
1.5
3 t>36 φ>180 2.0
2.7钢管下料端面倾斜允许偏差应符合表3规定。

表3钢管下料端面倾斜允许偏差单位:mm
2.8切割下料时,宜优先采用等离子切割,切割相贯线应采用数控相贯切割机。

2.9允许剪切的最大厚度见表4。

表4 允许剪切、冲孔最大厚度
2.10对插板或U型板连接的钢管,优先采用专业开槽机,也可采用在钢管上钻孔定位、开槽的方法。

2.11 U型板的弯曲应采用热弯工艺,热弯温度控制在800-950℃,然后自然冷却。

3矫正、制孔
3.1钢管塔主柱、横担主材不得冷矫正,其他构件弯曲度小于10°时,可以进行冷矫正。

当环境温度低于0℃时,Q420及以上等级的材料不得进行冷矫正;当环境温度低于-12℃时,所有材料不得进行冷矫正。

3.2进行加热矫正时,加热温度不应超过900℃,热矫正后应自然冷却。

3.3矫正后的钢材表面不应有明显的凹面和损伤,表面划痕深度不宜大于0.5mm。

3.4制孔可采用冲孔和钻孔的方式,不同材质允许冲孔的最大厚度见表4。

3.5制孔表面不得有明显的凹面缺陷,大于0.3mm的毛刺应清除,制孔的允许偏差应满足表5的规定。

3.6热浸镀锌后的热矫正不得破坏镀锌层。

表5 制孔的允许偏差
单位: mm
续表5
地脚法兰孔中
±2.0
心直径D
8 边距S g±1.5
注:1 序号1、2偏差不应同时存在。

2 冲孔的位置测量应在其小径所在平面进行。

4装配
4.1钢管构件的组装应在工作台上进行,并由胎板控制构件的精确度。

4.2胎板必须有足够的强度,其精确度应使组装后的构件,经焊接后的变形控制在允许范围内,构件装配允许偏差应符合表6的规定。

5 焊接
5.1 基本规定
5.1.1制造单位焊接施工前应按照JGJ81相关要求进行焊接工艺评定,并编制焊接工艺规程。

5.1.2 焊工必须经过专门的基本理论和操作技能培训,考试合格并取得电网钢管结构焊工合格证书。

5.1.3无损检测人员(包括从事射线检测、超声波检测、磁粉检测、渗透检测的人员)应取得国家或行业的无损检测资格。

进行薄壁管对接环焊缝超声波检测的人员,还应取得专项作业资格证书。

5.1.4焊接材料的使用、管理按照JB/T 3223执行。

表6 构件装配允许偏差
序号项目
允许
偏差
示意图
1
法兰
面对
轴线
倾斜P
D<1500 1.0
D≥1500 1.5
2 连接
板位
移e
有孔 1.0
无孔 2.0
3 连接
板倾
斜P
有孔 1.0
无孔 2.0
4 钢管纵焊缝纵
向偏移e
3.0
5 对接接头错口
δ
t/10
且≤
2.0
续表6
13 变坡部位
主管与支
管法兰距
离(同侧距
离要求同
时加大或
减小)a、
a1
±3
14 相



主管左右
两侧支管
法兰距离a
±2
15 支管偏移e ±2
16 支管长度L ±1.5
17 腹管插板中心
偏移b
±1.0
18 U形板开口尺
寸k
+4
(注:本资料素材和资料部分来自网络,仅供参考。

请预览后才下载,期待您的好评与关注!)。
