钢筋翻样方法钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1.弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯）表9-24钢筋直径（mm）≤6 8~10 12~18 20~28 32~36一个弯钩长度（mm） 40 6d 5.5d 5d 4.5d2.弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值 0.35d 0.5d 0.85d 2d 2.5d注：d为钢筋直径。
钢筋翻样加工框架梁柱实训过程
钢筋翻样加工框架梁柱实训过程一、实训前的准备1.1 熟悉钢筋翻样加工框架梁柱的工艺流程和要求。
1.2 准备相关工具和设备，如钢筋切割机、钢筋弯曲机、电焊机等。
1.3 准备好所需的原材料，如钢筋、混凝土等。
二、制作框架2.1 根据设计图纸和要求，确定框架的尺寸和结构。
2.2 使用钢筋切割机将所需长度的钢筋切割成相应长度。
2.3 使用钢筋弯曲机将切割好的钢筋弯曲成所需形状，并进行校验。
2.4 将弯好的钢筋按照设计图纸上的要求进行组合，并使用电焊机进行焊接，形成框架结构。
三、制作梁柱3.1 根据设计图纸和要求，确定梁柱的尺寸和结构，并计算所需长度和数量。
3.2 使用钢筋切割机将所需长度的钢筋切割成相应长度。
3.3 使用钢筋弯曲机将切割好的钢筋弯曲成所需形状，并进行校验。
3.4 将弯好的钢筋按照设计图纸上的要求进行组合，并使用电焊机进行焊接，形成梁柱结构。
四、加工连接件4.1 根据设计图纸和要求，确定连接件的尺寸和结构，并计算所需数量。
4.2 使用钢板切割机将所需长度的钢板切割成相应长度。
4.3 使用钻床或冲床将切割好的钢板加工成所需形状，并进行校验。
4.4 将加工好的连接件按照设计图纸上的要求进行组合，并使用电焊机进行焊接，形成连接件结构。
五、装配5.1 将制作好的框架、梁柱和连接件进行组装，注意各部位之间的配合和精度要求。
5.2 在组装过程中，使用测量工具对各部位进行检查和调整，确保其符合设计要求。
5.3 在组装完成后，对整个结构进行检查和测试，确保其稳定性和承载能力符合要求。
六、浇筑混凝土6.1 在完成框架、梁柱和连接件的装配后，根据设计图纸上的要求，在各个部位设置模板并固定。
6.2 在模板内浇筑混凝土，并使用振动器进行振动，以保证混凝土的密实性和质量。
6.3 在混凝土凝固后，拆除模板并进行表面处理，以达到设计要求的外观效果。
七、验收7.1 在完成整个工程后，进行全面的验收和测试，确保其符合设计要求和相关标准。
钢筋翻样方法与技巧
钢筋翻样方法与技巧
钢筋翻样是钢筋混凝土结构中对钢筋进行检验的重要环节，钢筋翻样的正确操作方法和技巧对检验结果的正确性和准确性有着决定性的影响。
以下是钢筋翻样的方法和技巧：
1. 选择适当的样品位置。
应该选择距离构件边缘一定距离的位置进行翻样，避免影响强度和耐久性。
2. 清洁样品位置。
清洁样品位置以确保准确检测钢筋。
3. 使用适当的工具。
使用钢筋钳或其他适当的工具，避免对钢筋造成损伤。
4. 适当的力量和角度。
在翻转钢筋时，应该使用适当的力量和角度，避免对钢筋造成损伤。
5. 保持稳定。
在翻转钢筋时，要保持稳定，以避免钢筋滑动或运动。
6. 审核检测结果。
在翻样后，要仔细审核检测结果，确保数据的准确性和可靠性。
总之，正确的钢筋翻样方法和技巧对于建筑结构的安全和可靠性至关重要，操作人员应该掌握正确的方法，避免出现误差和损伤。
- 1 -。
梁-钢筋翻样教程
05
梁钢筋翻样的软件应用
钢筋翻样软件的选择
选择知名品牌
选择知名度高、口碑良好 的钢筋翻样软件，确保软 件质量和售后服务。
考虑功能需求
根据实际工作需要，选择 具备梁钢筋翻样功能、兼 容多种CAD图纸格式的软 件。
对比不同软件
对比不同品牌钢筋翻样软 件的特点和优缺点，以便 选择最适合自己的软件。
软件的基本操作与使用技巧
钢筋弯折的角度和锚固的长度需要根 据梁的受力情况和相关规范来确定， 一般需要通过计算和经验来确定。
03
梁钢筋翻样的实例演示
基础梁钢筋翻样
总结词
基础梁是建筑物的重要组成部分，其钢筋翻样需要考虑多种因素，如梁的跨度、承载力、构造要求等 。
详细描述
在进行基础梁钢筋翻样时，需要先根据设计要求确定梁的截面尺寸、配筋率、钢筋级别等参数。同时 ，需要考虑梁的跨度、承载力以及构造要求，如锚固长度、搭接方式、箍筋加密区等。在翻样过程中 ，需要遵循相关规范和标准，确保梁的承载力和稳定性。
钢筋数量的计算
钢筋数量的计算需要根据梁的截面尺 寸、受力情况等因素来确定。
钢筋数量的计算公式为：N = (N1 + N2 + ... + Nn) / n，其中N1、N2、...、 Nn分别为各根钢筋的长度，n为钢筋的 直径。
钢筋弯折和锚固的处理
钢筋弯折和锚固是梁钢筋翻样中的重 要环节，需要考虑梁的受力情况、弯 矩分布等因素。
梁-钢筋翻样教程
• 梁钢筋翻样的基础知识 • 梁钢筋翻样的计算方法 • 梁钢筋翻样的实例演示 • 梁钢筋翻样的注意事项 • 梁钢筋翻样的软件应用
01
梁钢筋翻样的基础知识
梁的分类与结构
简支梁
简支梁是静定结构中最简单的一 种，其受力简单明了，跨中只承 受正弯矩，结构内力计算比较简
钢筋翻样方法及实例

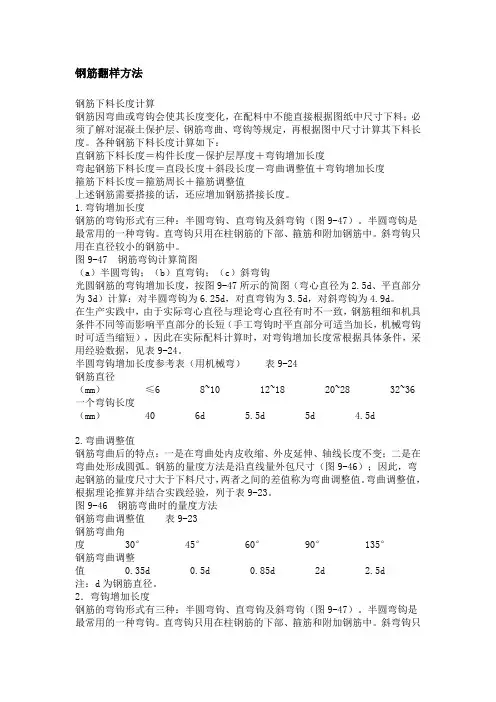

钢筋翻样方法及实例(总10页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除钢筋翻样方法及实例钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
