冷媒铜管配管及安装注意
冷媒配管尺寸
一．
①如果室外机至最远室内机的配管长度超过90m，则室外机至第一分歧管的液管和气管均
增加一号管径。
②、如果第一分歧管与最远室内机的配管长度大于40m，则从第一分歧管到最远室内机的分歧主管的液侧配管增加一号管径。
二
分歧部至分歧间的配管尺寸根据下游所接室内机容量选定。在超过室外机容量时，以室外机容量为准。
R410冷媒系统
分歧部分与分歧部之间配管尺寸。
在分歧管进口侧要保证至少500m的直段管，对于FQ04\FQ05分歧管至少要保证800mm的直径段。室内外机落差每隔6m在气管侧增设一个回油弯，确保机组回油正常。分歧管得保温材料必须耐120℃以上。
R22冷媒系统
分歧部分与分歧部之间配管尺寸
室内机配管尺寸
在分歧管进口侧要保证至少500m的直段管，对于FQ04\FQ05分歧管至少要保证800mm的直径段。室内外机落差每隔6m在气管侧增设一个回油弯，确保机组回油正常。分歧管得保温材料必须耐120℃以上。
油平衡管路采用Φ12.7铜管进行连接，如室外机为三机并联，则油平衡管路中要采用一个接口内径为12.7的油平衡连接三通。Pd、GPdm系列)。（R\GRe\GRm Φ9.52）
配管安装技术要求

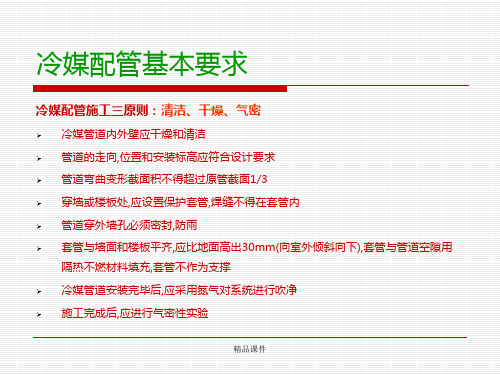

1）：冷媒配管三原则：干燥；清洁；气密性好
对于本设计采用的R410A的系统，铜管要选用无油铜管。采用普通铜管(含油)进行
施工时，则必须用纱布蘸取四氯乙烯溶液对铜管进行清洗干净后方可施工。
铜管规格选择,以建设方所采购设备厂方的样本为准
2）：冷媒配管的支撑：
(1).横管的固定：为防止配管损坏，应采用吊加或托架的形式加以支撑，
支撑点距离应符合以下原则：直径φ20以下的，支撑点间距1米；直径在φ20至φ40之间的，支撑点间距1.5米；直径在φ40以上的，支撑点间距为2米。
(2).立管的固定：根据管道走向，沿墙体进行固定，管卡处应使用圆木码
代替保温材料，“U”形管卡在木垫块外围固定，木垫块必须进行防腐处理。
管卡距离应符合上条所述支撑点间距原则。
(3).局部位置的固定：为防止配管伸缩导致局部产生应力集中，应考虑在
管端和分歧管以及墙体贯穿孔附近加以局部固定。
3)：冷凝水管及冷媒管保温材料：采用不燃型橡塑海绵保温。
明装及室外部分管道外做复合铝箔做保护层。管道保温具体规格与保温厚度见下表:
4)：冷凝水管自起始点坡向排水点，坡度不小于0.003，不可出现反坡，支管坡度不小于0.01同时应保证所连接末端设备的冷凝水水盘高出水平干管起点大于或等于100mm，连接（新风）空调器泄水盘的冷凝水管，应设水封，水封高度（mm）=机外余压（mmH20）+50（mm）。
冷凝水干管管径选择
空调制冷管道的安装施工方案
空调制冷管道的安装施工方案 一、材料要求 1 采用的管材和焊接材料应符合设计规定，并具有出厂合格证明或质量鉴定文件。 2 制冷系统的各类管件及阀门的型号、规格、性能、技术参数必须符合设计要求，并有出厂合格证明。 3 无缝钢管内外表面应无明显腐蚀、无裂纹、重皮及凹凸不平等缺陷。 4 铜管内外壁均应光洁，无疵孔、裂缝、结疤、层裂或气泡等缺陷。 二、主要机具 1 机具：卷扬机、空压机、真空泵、切割机、套丝机、手砂轮、倒链、台钻、电锤、坡口机、电气焊设备、试压泵等。 2 工具：压力工作台、铜管板边器、手锯、套丝板、管钳、套筒扳手、梅花扳手、活扳手、铁锤等。 3 量具：钢直尺、钢卷尺、角尺、水平尺、半导体测温计、U形压力计等。 三、作业条件 1 设计图纸、技术文件齐全，制冷工艺及施工程序清楚。 2 建筑结构工程施工完毕，室内装修基本完成，与管道连接的设备己安装就位、找正找平，管道穿过结构部位的孔洞已配合预留、尺寸正确。预埋件设置恰当，符合制冷管道施工要求。 3 施工准备工作完成，材料送至现场。 四、操作工艺 (一)工艺流程： (二)施工准备。 1 认真熟悉图纸、技术资料，搞清工艺流程、施工程序及技术质量要求；编制施工方案、进行施工技术交底。 2 按施工图所示的管道位置、标高测量放线，找出支吊架预埋件。 3 制冷系统的阀门，进场后应按设计要求对型号、规格、性能及技术参数进行核对检查，并按照规范要求做好清洗和强度、严密性试验。 4 制冷剂和润滑油系统的管道、管件应将内外壁铁锈及污物清除干净，除完锈应将管口封闭，并保持内外壁干燥。 5 按照设计规定的型式、标高、坡度及坡向，预制加工管道支吊架。需绝热的管道、支架与管道接触处应垫以绝热衬垫或用经防腐处理的木垫隔开，其厚度应与绝热层厚度相同。支吊架的间距应符合设计及设备技术文件要求，当设计
美的大多联安装配管指引
为提升大多联产品竞争力，新增大变频18匹模块式，18匹、20匹、22匹、24匹、26匹、28匹和32匹整体式直流变频多联机，相关机型列表如下： 在大变频切换过程中，原V4+与新一代V4+共存，且两个系列冷媒配管选型原则有所区别，现正式通知：下表中所有机型(包括原有20/30匹整体式)全部按照大多联最新冷媒配管选型原则进行计算设计。即现所有大多联产品冷媒配管选型原则统一，详见此指引第15部分。
2、多台模块组合时，一般把能力最大的设定为主机,并且把主机放在室外侧第一分歧管处。
6.规格 2.制冷工况：室内温度，27℃DB，19℃WB/室外温度：35℃DB；制热工况：室内温度，20℃DB，15℃WB/室外温度：7℃DB，6℃WB 等效配管长度：5m，高低差：0m; 3.本样本所载运转噪音为半消音室中测试的数值，在实际安装状态下，因受周围背景噪音的影响，一般要高于本样本的记载值; 4.本机组室外静压为20Pa，如需要更高静压，请在订单中说明; 5.本产品因系统优化原因，数据如有变更，恕不通知，机组参数以出厂铭牌为准。 6.模块并联时连接管尺寸请参照冷媒配管设计章节。
2.制冷工况：室内温度，27℃DB，19℃WB/室外温度：35℃DB；制热工况：室内温度，20℃DB，15℃WB/室外温度：7℃DB，6℃WB 等效配管长度：5m，高低差：0m; 3.本样本所载运转噪音为半消音室中测试的数值，在实际安装状态下，因受周围背景噪音的影响，一般要高于本样本的记载值; 4.本机组室外静压为20Pa，如需要更高静压，请在订单中说明; 5.本产品因系统优化原因，数据如有变更，恕不通知，机组参数以出厂铭牌为准。 6.模块并联时连接管尺寸请参照冷媒配管设计章节。
VRV空调系统冷媒管安装施工工法
VRV空调系统冷媒管安装施工工法 工法编号：RJGF(闽)—07—2010 完成单位：中建七局第三建筑有限公司 主要完成人：吴志鸿周国章柯友才王礼华 1 前言 VRV（Variable Refrigerant Volume-可变冷媒容量）空调系统因其高效、环保、设置灵活、节能的特性，在工程建设中得到越来越多的应用。为了使VRV空调系统冷媒管道施工工艺规范化、标准化，我公司在工程实践的基础上经过不断研究、探索，编制了本工法。 2 特点 2.0.1冷媒铜管之间采用专用胀管器胀管后充氮保护钎焊连接，管道连接紧密，焊缝严实，管道长度设置灵活，施工方便。 2.0.2铜管与设备之间采用专用扩口器扩口后螺纹连接，扩口尺寸与螺纹配合紧密误差小，连接可靠，有效减少泄漏。 2.0.3采用专用分支接头和端管，提高施工效率并有利于冷媒分配。 2.0.4施工工艺程序化、规范化、工效高，工程质量和安全容易控制。 3 适用范围 本工法适用于民用建筑VRV空调系统中的冷媒铜管系统施工。 4 工艺原理 冷媒铜管通过专用胀管及扩口工具加工管道接头，并在管内通入氮气进行保护焊接。焊接采用氧气乙炔火焰加热铜管并利用铜管本身热量熔化钎料，依靠润湿和毛细管作用向接口间缝隙渗透形成焊缝。 5 施工工艺流程及操作要点 5.1 工艺流程 VRV空调系统冷媒管施工工艺流程：施工准备→铜管加工→钎焊连接→铜管敷设→管道冲洗→气密试验→管道保温→真空干燥→冷媒追加→调试运行 5.2 操作要点 5.2.1施工准备： 1现场核对： 安装前首先核对图纸，检查管道布置是否与结构及其它专业管道交叉、矛盾；核对管道预埋件、支架、套管的位置、标高是否正确。 2 预留孔洞： 在主体施工阶段，根据设计图纸在管道穿板处采用UPVC或钢套管预留孔洞，穿墙穿梁处则
多联机配管选型表
15.冷媒配管工程 15.1冷媒配管设计 1、冷媒配管长度和落差（表1） 注： 1. 分歧管折算长度为等价配管长度0.5m。 2. 内机尽量均等地安装在U型分歧管的两边。 3. 当外机在上的场合且落差超过20米，建议在主管的气管上每隔10m设置一个回油弯, 回油弯规格建议如图 2。 4. 当外机在下时，H》40m主管与液管需加大一号。 5. 连接到室内机的第一个分歧管组件的允许长度应等于或小于40m。但当下列条件全部满足的情
(56) 注：1、所有分歧管必须采用美的专用的分歧管，不按此要求操作可能导致系统严重故障; 2、内机尽量均等地安装在 U 型分歧管的两边。 300mm J 以上 __ | L _ _ J 300mr 以上 图2 15.2冷媒配管选取 1）冷媒配管类型选定（表2） 配管名称 配管连接位置 图示编号 主管 室外机到室内侧第一分歧之间的配管 L1 室内机主配管 室内侧第一分歧后不直接与室内机相连的配管 L2 ?L9 室内机支配管 分歧后直接与室内机相连的配管 a,b,c,d,e,f,g,h,i,j 室内机分歧管组件 连接主管、主配管、支配管间的配管组件 A,B,C,D,E,F,G,H,I 室外机分歧管组件 连接室外机连接管、主管间的配管组件 L,M 4.［室外机至最远的室内机］与 ［室外机至最近的室内机］之 间的距离差w 40m= 最远室内机N10 最近室内机N1 (L1+L5+L8+L9+j)-(L1 +L2+L3+a) w 40m 6. 所有分歧管必须采用美的专用的分歧管，不按此要求操作可能导致系统严重故障 室外机（一台或多台相连） ^U7 WH 差度高的 间之机外室与机内室 第一分歧管 室内机最远配管等效长度L W 200m 距第一分歧管最远配管等效长度L <40m N10 - ^U3 wh 差度高的 间之机内室与机内室 I. i j N9 (56)

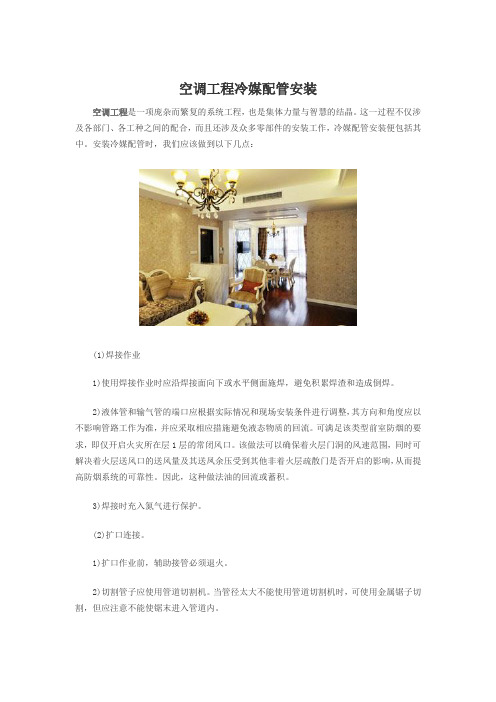

冷媒管的安装工艺

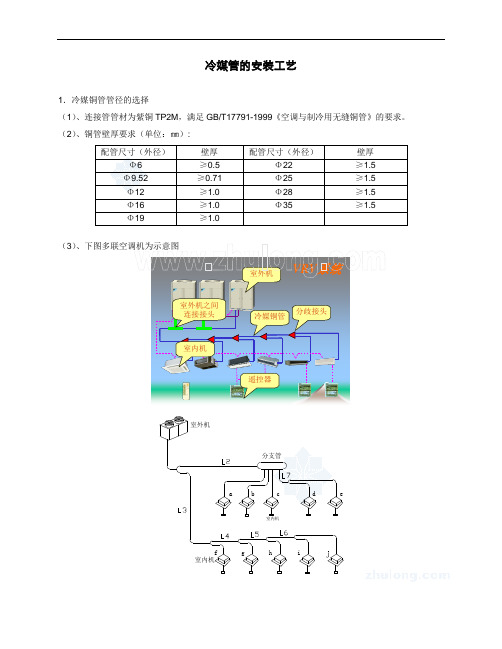

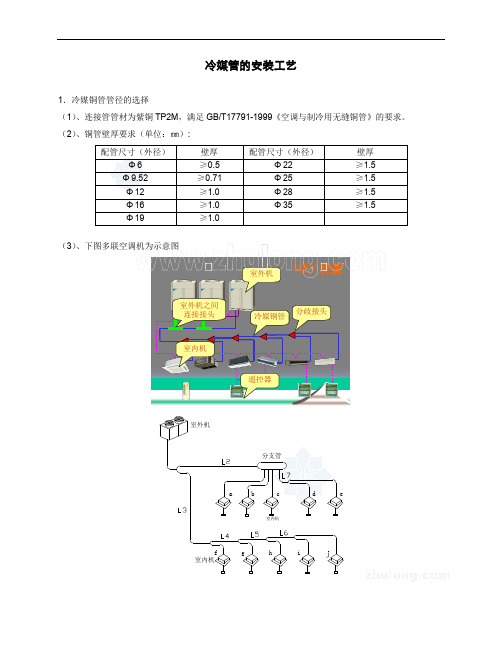

冷媒管的安装工艺 1．冷媒铜管管径的选择 （1）、连接管管材为紫铜TP2M ，满足GB/T17791-1999《空调与制冷用无缝铜管》的要求。 （2）、铜管壁厚要求（单位：㎜）: Φ6 Φ9.52 （3） 冷媒铜管 遥控器 室外机之间 连接接头 室外机 分支管
