成套电器设备报价人员学习资料一、对电器成套设备的初步认识作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。
电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电器成套设备主要分为：0.4kV、0.69KV、1.2KV低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）；40.5KV高压开关柜；动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；名词解释：GGD——固定接线低压配电柜GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCS——低压抽出式开关柜MNS——低压抽出式成套开关设备2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；名词解释：KYN28-12——铠装移开式交流金属封闭开关设备3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV高压开关站。
名词解释：YBM-12——预装式箱式变电站ZGS9（11）——组合式变压器YBM-12型预装式箱式变电站，KYN28A（GZS1）系列中压中置柜、HXGN型环网柜，MNS、GCS、GCK、GGD、XL系列低压柜，XXM、XRB系列配电箱、计量箱，PK、TP系列控制屏。
最新必学的成套电气设备知识大全!教学内容
最新必学的成套电气设备知识大全!作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。
电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电器成套设备主要分为：0.4kV、0.69KV、1.2KV低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV 中压开关站、35KV高压开关站。
贰学习与掌握电气成套设备的基础知识作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。
这需要报价员平时多看多学多问。
在电器成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。
由它们按照原理关系所组成的回路称为一次回路或一次方案图。
成套电力设备基础知识培训资料
高压开关柜基础知识第一章高压开关柜概述 (2)第二章高压开关柜组成及分类 (3)第三章常见高压开关柜产品 (5)第四章总体质量要求 (21)第五章包装运输保管及开箱验收要求 (23)第六章常见故障缺陷及处理方法 (23)第七章高压开关柜订货须知 (24)第一章高压开关柜概述一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：防止外部物体侵入内部设备的保护程度。
二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
2.开关柜具有一定的操作程序及机械或电气联锁机构，实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。
3.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。
同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。
4.具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障要求把电弧故障限制在隔室以内。
三、高压开关柜正常使用条件:1.环境温度:周围空气温度不超过40℃(上限)，一般地区为-5℃(下限)，严寒地区可以为-15℃。
成套电气设备知识简介
2、保护 当电力线路或电气设备发生故障时将故障部分 从电网快速切除保证电网中的无故障部分正常运行。
具有保护作用的开关电器有：断路器、熔断器、 负荷开关等。
3、隔离 退出运行或需要进行检修的电力线路及设备从电网 中切除（断开电源）后，还必须可靠地与电源隔离开来，使之 与电源形成一个明显的断口，防止在误操作和过电压情况下接 通电源，以保证设备和检修人员的安全。
五、导电回路的发热问题
电接触：两个零件通过机械连接方式互相接触而实现导电 的现象称为电接触现象。
开关柜中的主要电接触包括固定接触和可分接触两种。除了 移开式高压开关柜和抽出式低压开关柜的一次隔离触头是可分 接触外，其他接点均为固定触点。对柜中电接触的要求是： 1、电接触在长期通过额定电流时，温升不超过一定数值；接触 电阻要求稳定。 2、对于一次隔离触头，在短时通过短路电流时，要求电接触不 发生熔焊或触头材料的喷溅等。
50 小于4000
1000 50、80 105、176 IP30、IP40
（三）、导体相序排列与标识
类别 L1（A相） L2（B相） L3（C相）
N线
标识 黄色 绿色 红色 蓝色
垂直排列 上 中 下 最下
水平排列 左 中 右 最右
前后排列 远 中 近 最近
四、常用成套低压设备的接地方式
常用成套低压设备主要是TN-S 方式供电系统 ①TN-S 方式的概念:它是把工作零线 N 和专用保护线 PE 严格分开的供电系统，称作 TN-S 供电系统 ②接线
◆低压开关柜的型号 ◆低压开关柜的外形及基本结构 ◆低压开关柜的技术条件 ◆常用成套低压设备的接地方式 ◆低压开关柜的主回路 ◆低压开关柜的辅助回路 ◆几种常用低压柜的技术特点

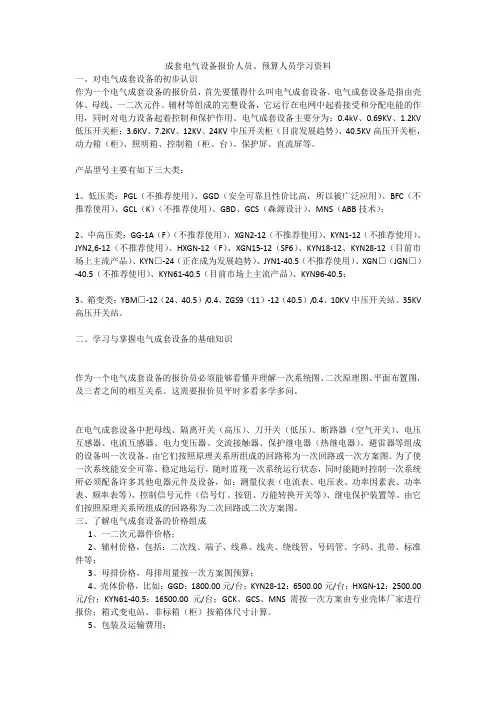

成套电气设备报价学习资料
成套电气设备报价人员、预算人员学习资料一、对电气成套设备的初步认识作为一个电气成套设备的报价员，首先要懂得什么叫电气成套设备。
电气成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电气成套设备主要分为：0.4kV、0.69KV、1.2KV 低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV 高压开关站。
二、学习与掌握电气成套设备的基础知识作为一个电气成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。
这需要报价员平时多看多学多问。
在电气成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。
由它们按照原理关系所组成的回路称为一次回路或一次方案图。
必学的成套电气设备知识大全!
作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。
电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电器成套设备主要分为：0.4kV、0.69KV、1.2KV 低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV高压开关站。
贰学习与掌握电气成套设备的基础知识作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。
这需要报价员平时多看多学多问。
在电器成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。
由它们按照原理关系所组成的回路称为一次回路或一次方案图。
为了使一次系统能安全可靠、稳定地运行，随时监视一次系统运行状态，同时能随时控制一次系统所必须配备许多其他电器元件及设备，如：测量仪表（电流表、电压表、功率因素表、功率表、频率表等）、控制信号元件（信号灯、按钮、万能转换开关等）、继电保护装置等。
成套设备基本知识
营销报价人员培训第二篇成套设备基本知识第一节柜体元器件的安装及作用，实际选型第二节整理元器件清单第三节高低压柜二次原理图（二次元件的作用与选型）第四节铜排载流能力分析第五节各种柜型铜排形式第六节各种柜型进线与出线方式结构。
一．低压产品的型号含义和结构类型：（1）GCK1. 型号含义：G C K / L 1A －□主电路方案代号设计序号K：控制中心; L：动力中心抽出式封闭式开关柜2．结构和类型：2.1．开关柜的基本骨架为组合装柜式结构，采用C型特种型材、以25mm为模数，2mm厚的钢板弯制而成，加上在装配时全部采用钢性较强的自攻螺丝进行紧固，使得组合更灵活方便，使用寿命更持久。
2.2柜体分为三个区，顶部为母线区，前部为电器区，后部为电缆区。
每个区域均由钢板隔开以保证线路正常运行，有效防止故障扩大。
电器元件抽出柜外后，柜内带电体均不外露，对用户来讲，使用更安全可靠。
2.3抽屉单元高为200mm，抽屉分为1/2单元、1单元、3/2单元、2单元、3单元五个尺寸系列.2.4按用途可分为：进线柜、联络柜、馈电柜、电动机集中控制柜、电容柜等。
2.5按进线方式可分为：上进上出、上进下出、下进上出及下进下出四种。
（2）GCS1.型号含义：辅助电路方案编号主电路方案编号电气系统抽出式封闭式开关柜2.结构和类型：2.1 装置的主构架采用8MF型钢，构架采用拼装和部分焊接两种结构形式，主构架上均有安装模数孔E=20mm。
2.2 装置各功能室严格分开，其隔室主要分为功能单元室、母线室、电缆室、各单元的功能作用相对独立。
2.3抽屉层高的模数为160mm，一个抽屉分为一个独立功能单元。
2.4 抽屉分为1/2单元、1单元、3/2单元、2单元、3单元五个尺寸系列。
单元回路额定电流在400A及以下。
2.5每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉，其中一单元以上抽屉采用多功能后板。
2.6按用途可分为：进线柜、联络柜、馈电柜、电容柜等。
成套电气设备知识汇总
成套电气设备知识汇总1、什么叫额定电压？设备所标的并与电力系统某些有关运行特性的相间电压的有效值。
2、什么叫相间额定工作电压？在规定条件下，保证电器正常工作的电压值。
3、什么叫额定绝缘电压？在规定条件下，用来度量电器及其部件的不同电位部分的绝缘强度、电器间隙和爬电距离的名义电压值，除非另有规定，此值为电器的最大额定工作电压。
4、什么叫额定电流？开关设备在规定条件下，可以长期通过的工作电流值。
5、什么叫额定工作电流？在规定条件下，保证电器正常工作的电流值。
6、什么是直流电？直流电指电流方向一定，且大小不变的电流，如干电池。
7、什么叫交流电？是指方向、大小随时间变化的电流。
8、什么叫电流？物体内的电子在电场的作用下，有规则地向一个方向移动，就形成了电流。
电流“I”表示。
电流强度在数值上等于1秒钟内通过导线截面的电量的大小，通常用安培“A”表示，A、KA、mA、uA是不同单位的表示方法。
9、什么叫电压？水要有水位才流动，与此相似，要使电荷作用有规则的移动，必须在电路两端有一个电位差，这就称为电压，用符号“U”表示，数值通常用伏特“V”表示，有V、KV、mV、uV等几个单位表示。
一个电源（发电机、电池）能够使电流持续不断沿着电路流动，就是因为它能使电路两端产生和维持电位差的能力就叫电源的电动势，用“E”表示；单位“V”，关系电流的大小，与电阻两端的电压高低成正比，与电阻的大小成反比。
10、什么是欧姆定律？R＝U/I 式中：U：电压，R：电阻，I：电流，即回路中的电压与电流的比值。
U＝I×R I＝U/R R＝U/I11、什么叫节点？三个或二个以上电路、元件的会交点叫节点。
12、什么叫支路？两个节点间的电路叫支路。
13、什么叫回路？任意一个闭合的电路叫回路。
14、什么叫主回路？开关设备中预定关合和开断电路的所有导电部分。
15、什么叫控制回路？开关设备中，除主回路外，接入开、关；合、分闸操作回路的所有导电部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、对电器成套设备的初步认识作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。
电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电器成套设备主要分为：、、低压开关柜；、、12KV、24KV中压开关柜（目前发展趋势）、高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC （不推荐使用）、 GCL（K）（不推荐使用）、 GBD、GCS（森源设计）、 MNS（ABB 技术）； 2、中高压类： GG-1A（ F）（不推荐使用）、 XGN2-12（不推荐使用）、 KYN1-12（不推荐使用）、 JYN2,6-12（不推荐使用）、 HXGN-12（ F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、 KYN□-24（正在成为发展趋势）、（不推荐使用）、 XGN□（JGN□）（不推荐使用）、（目前市场上主流产品）、；3、箱变类： YBM□-12（ 24、） / 、 ZGS9（ 11） -12（） / 、 10KV 中压开关站、35KV 高压开关站。
二、学习与掌握电器成套设备的基础知识作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。
这需要报价员平时多看多学多问。
在电器成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。
由它们按照原理关系所组成的回路称为一次回路或一次方案图。
为了使一次系统能安全可靠、稳定地运行，随时监视一次系统运行状态，同时能随时控制一次系统所必须配备许多其他电器元件及设备，如：测量仪表（电流表、电压表、功率因素表、功率表、频率表等）、控制信号元件（信号灯、按钮、万能转换开关等）、继电保护装置等。
由它们按照原理关系所组成的回路称为二次回路或二次方案图。
三、了解电器成套设备的价格组成1、一二次元器件价格；2、辅材价格，包括：二次线、端子、线鼻、线夹、绕线管、号码管、字码、扎带、标准件等；3、母排价格，母排用量按一次方案图预算；4、壳体价格，比如： GGD：元 / 台； KYN28-12：元/ 台； HXGN-12：元 / 台；：元 / 台； GCK、GCS、 MNS 需按一次方案由专业壳体厂家进行报价；箱式变电站、非标箱（柜）按箱体尺寸计算。
5、包装及运输费用； 6、企业综合费用，包括管理费、人工工资、税金及利润等；7、其它费用，比如投标时若中标需向招标公司交纳一定的费用。
四、报价过程及应注意事项1、对图纸进行全面的消化：根据用户提供的图纸，首先将图纸的目录进行核对、然后分配归类。
按照图纸设计说明及技术要求（对有招标文件而言，还需结合招标文件技术要求）理解本工程的设计意图，考虑核算可变方案所需的价格，同时应重视平面布置图（平面布置图上反映柜与柜之间有无母线桥架及母线桥架长度）。
2、相关注意事项：① 、就高压柜而言，为了满足五防要求，进线柜需配带电显示器（强制型：DXN-10、 24/35Q ）及电磁锁，出线柜需配带电显示器（提示型： DXN-10/35T ）及接地开关联锁装置。
② 、两路电源进线时考虑备自投装置， 两路电源进线与母联之间考虑电气及机械联锁装置（三合两）。
③ 、六氟化硫环网柜与 KYN28-12中置柜一般需配温湿度控制器及加热器。
④ 、对相间及相间对地距离不能满足带电要求时需采取母排硫化处理或采用异形母排或母排套热缩套管，接头也应用绝缘罩包覆。
⑤、了解低压塑壳断路器附件的意义，如下表：序 附 件 代 含义 序 附 件 代含义号 号 号 号 1 3300 普通型11 3380 带分励线圈及二组辅助触头 2 3300P 带电动操作机构 12 3370 带辅助触头及欠压线圈 3 3300Z 带手动操作机构 13 3308 带报警触头4 33002 电动机保护型 14 3318 带分励线圈及报警触头5 3310 带分励线圈 15 3328 带辅助触头及报警触头6 3320 带辅助触头 16 3338 带欠压线圈及报警触头73330 带欠压线圈17 3348带分励线圈、 辅助触头及报警 触头83340带分励线圈及辅助18 3368带二组辅助触头及报警触头触头93350带分励线圈及欠压19 3378带辅助触头、 欠压线圈及报警线圈 触头10 3360带二组辅助触头⑥ 、了解低压抽出式开关柜 结构（抽屉柜抽屉安装总有效高度≤），详见下表： 开关柜型号 GCK GCS MNS抽屉模数1/2 单元 1/2 × 2×9 层（或 1/21/2 ×2×11 层1/2 ×2×9 层×2×8 层）1/4 单元 / / 1/4 ×4×9 层 9 层（ 1 单元高度为：）1 单元 或8层（1 单元高度 11 层（1 单元高度为：）9层（ 1 单元高度为：）为：）单元6 层（单元高度为：） 单元高度为：6 层（单元高度 为：）4 层（2 单元高度为：）4 层（ 2 单元高度2 单元或 4 层（2 单元高度 2 单元高度为：为：）为：）3 单元 3 层（3 单元高度为：）3 单元高度为：3 层（ 3 单元高度为：）注：1、以常用塑壳断路器而言，63A 抽屉模数为1/2 或1/4 ，100A（125A）、160A、225A（250A）为 1 模数或模数， 400A 为 2 模数或 3 模数，630A 为 2 模数或 3 模数，当 630A 做成抽屉有困难时可改为固定插拔式安装。
2、 GCS、 MNS 有经济型与标准型之分；GCK、GCS、MNS 还可做成固定分隔式。
3、抽屉柜单元抽屉有效安装尺寸：160mm ：；200mm ：；220mm ：；240mm ：：：：、 GGD壳体电器元件有效安装尺寸：600mm 柜宽：× 2-25× 2-30× 2=800mm 柜宽：× 2-25× 2-30× 2=1000mm 柜宽：× 2-25×2-30× 2=1200mm 柜宽：× 2-25×2-30× 2=⑧、低压柜母线的计算：变压器上进线及联络柜三相主母排单拼大约16 米（柜宽为 800mm 时）。
当进线柜带计量时，由于计量互感器及计量表计占用一定的空间致使刀开关及空气开关安装位置都要下移，故母线长度还应加长每相约；当母线长度大于 6m 时，母线之间需考虑搭接头；当母线为双拼或三拼时，还需考虑垫块；当进出线电缆较多时应考虑横排出线。
五、熟悉并掌握常用技术数据1、母排理论重量及载流量选用表a）、接触面搪锡或镀锡。
