报价员及设计员必学的成套电气设备资料
PGL、GGD、BFC、GCL(K)、GBD、GCS、MNS,成套配电柜、变电站
成套电器设备报价人员学习资料一、对电器成套设备的初步认识作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。
电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电器成套设备主要分为：0.4kV、0.69KV、1.2KV低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）；40.5KV高压开关柜；动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；名词解释：GGD——固定接线低压配电柜GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜GCS——低压抽出式开关柜MNS——低压抽出式成套开关设备2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；名词解释：KYN28-12——铠装移开式交流金属封闭开关设备3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV高压开关站。
名词解释：YBM-12——预装式箱式变电站ZGS9（11）——组合式变压器YBM-12型预装式箱式变电站，KYN28A（GZS1）系列中压中置柜、HXGN型环网柜，MNS、GCS、GCK、GGD、XL系列低压柜，XXM、XRB系列配电箱、计量箱，PK、TP系列控制屏。
最新必学的成套电气设备知识大全!教学内容
最新必学的成套电气设备知识大全!作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。
电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电器成套设备主要分为：0.4kV、0.69KV、1.2KV低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV 中压开关站、35KV高压开关站。
贰学习与掌握电气成套设备的基础知识作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。
这需要报价员平时多看多学多问。
在电器成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。
由它们按照原理关系所组成的回路称为一次回路或一次方案图。

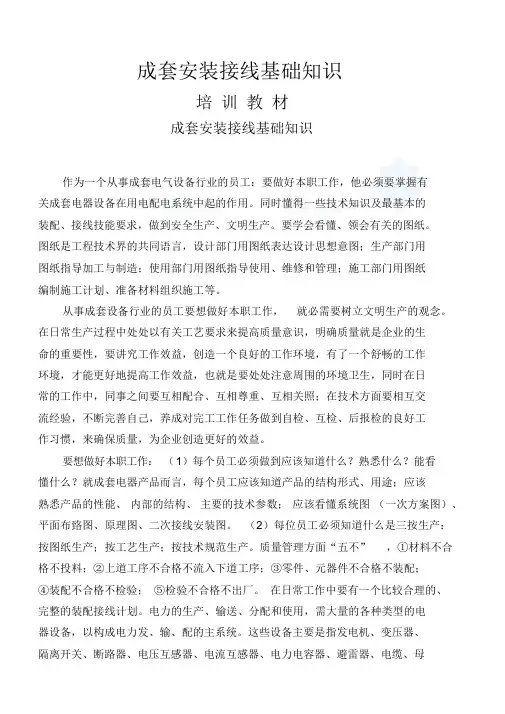

成套设备基础知识：成套电气设备基础知识----专业篇
成套安装接线基础知识培训教材成套安装接线基础知识作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。
同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。
要学会看懂、领会有关的图纸。
图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。
从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。
在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。
要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布臵图、原理图、二次接线安装图。
（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。
质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。
在日常工作中要有一个比较合理的、完整的装配接线计划。
电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。
这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。
它们在电力系统中通常称为一次设备，把这些设备连接在一起组成的电路称为一次接线，也称主接线，也就是一次方案回路。
成套电气基础知识培训(常见设备)
开关柜五防的定义：
1、防止误分误合断路器。 2、防止带负荷分合上下隔离开关或带负荷推入拉出断路器手车。 3、防止带电合接地开关或临时接地线。 4、防止带接地线合隔离开关。 5、防止误入带电间隔。 目的：保障人身安全和设备安全 实现：机械闭锁、程序锁、电气连锁。
IP防护等级
目的：
1、防止人体接近柜壳内危险部 件。
特点：国内自主开发，抽出式， 有较高技术性能指标，电气方 案灵活，实用性强，安全、经 济可靠。（最多22抽屉）
防护等级：IP30。
适用场合：适用于自动化程度 高，要求与计算机接口的场所， 如发电厂、变电站、石油化工 企业、高层建筑等。适用于 4000A及以下低压系统。
MNS组合式低压开关柜
特点：由ABB引进，技术性能 高，设计紧凑，可做双面操作 柜，结构通用性强，具有高度 的灵活性，可根据需求任意选 用组装。（最多72抽屉）
功率因数低，会加重电网的负担，使电网损耗增加。
并联电容器可以补偿无功功率，提高功率因数，降低损耗
箱式变电站（简称箱变）
定义：箱式变电站，是将高压 开关设备、变压器、低压配电 设备等按一定方案组合成紧凑 型成套配电装置。
特点：具有成套性，体积小、 重量轻、全封闭、可移动、外 型美观。
适用场合：特别适用于城网建 设与改造以及临时施工用电场 所。
作用：接通、分断线路，或 作用：保护电动机的过载及 频繁的控制电机等设备运行 对其他电气设备发热状态的
控制
避
作用：保护交流输变电设备
雷
的绝缘，免受雷电过电压和
器
操作过电压损害
电容器
其他元器件
补 偿 控 制 作用：提取电力参数自动控制 器 电力电容器的接通来提高功率

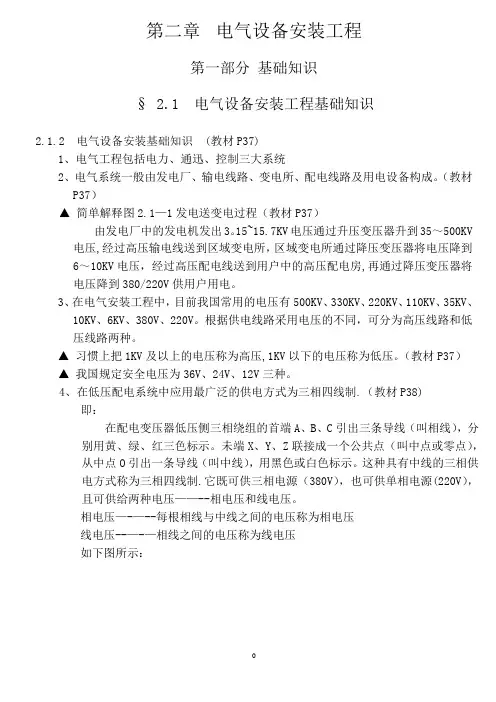

造价员培训-+电气基础知识
第二章电气设备安装工程第一部分基础知识§ 2.1 电气设备安装工程基础知识2.1.2 电气设备安装基础知识 (教材P37)1、电气工程包括电力、通迅、控制三大系统2、电气系统一般由发电厂、输电线路、变电所、配电线路及用电设备构成。
（教材P37）▲简单解释图2.1—1发电送变电过程（教材P37）由发电厂中的发电机发出3。
15~15.7KV电压通过升压变压器升到35～500KV 电压,经过高压输电线送到区域变电所，区域变电所通过降压变压器将电压降到6～10KV电压，经过高压配电线送到用户中的高压配电房,再通过降压变压器将电压降到380/220V供用户用电。
3、在电气安装工程中，目前我国常用的电压有500KV、330KV、220KV、110KV、35KV、10KV、6KV、380V、220V。
根据供电线路采用电压的不同，可分为高压线路和低压线路两种。
▲习惯上把1KV及以上的电压称为高压,1KV以下的电压称为低压。
（教材P37）▲我国规定安全电压为36V、24V、12V三种。
4、在低压配电系统中应用最广泛的供电方式为三相四线制.（教材P38)即：在配电变压器低压侧三相绕组的首端A、B、C引出三条导线（叫相线），分别用黄、绿、红三色标示。
未端X、Y、Z联接成一个公共点（叫中点或零点），从中点O引出一条导线（叫中线），用黑色或白色标示。
这种具有中线的三相供电方式称为三相四线制.它既可供三相电源（380V），也可供单相电源(220V），且可供给两种电压——--相电压和线电压。
相电压—-—--每根相线与中线之间的电压称为相电压线电压--—-—相线之间的电压称为线电压如下图所示：A 黄色B 绿色0 黑色(白色)V AB 、V BC 、V CA -—-———为线电压（380V) V A 、V B 、V C -—--—---—为相电压(220V ）▲ 380V 电压用于民用建筑内部动力设备供电或向工业生产设备供电.220V 电压多用于向生活设备，小型生产设备及照明设备供电.(教材P38)例：三相电动机及照明设备的接线方法B C2。
成套电力设备基础知识培训资料
高压开关柜基础知识第一章高压开关柜概述 (2)第二章高压开关柜组成及分类 (3)第三章常见高压开关柜产品 (5)第四章总体质量要求 (21)第五章包装运输保管及开箱验收要求 (23)第六章常见故障缺陷及处理方法 (23)第七章高压开关柜订货须知 (24)第一章高压开关柜概述一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：防止外部物体侵入内部设备的保护程度。
二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
2.开关柜具有一定的操作程序及机械或电气联锁机构，实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。
3.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。
同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。
4.具有抑制内部故障的功能，“内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障要求把电弧故障限制在隔室以内。
三、高压开关柜正常使用条件:1.环境温度:周围空气温度不超过40℃(上限)，一般地区为-5℃(下限)，严寒地区可以为-15℃。
成套电气设备知识简介
2、保护 当电力线路或电气设备发生故障时将故障部分 从电网快速切除保证电网中的无故障部分正常运行。
具有保护作用的开关电器有：断路器、熔断器、 负荷开关等。
3、隔离 退出运行或需要进行检修的电力线路及设备从电网 中切除（断开电源）后，还必须可靠地与电源隔离开来，使之 与电源形成一个明显的断口，防止在误操作和过电压情况下接 通电源，以保证设备和检修人员的安全。
五、导电回路的发热问题
电接触：两个零件通过机械连接方式互相接触而实现导电 的现象称为电接触现象。
开关柜中的主要电接触包括固定接触和可分接触两种。除了 移开式高压开关柜和抽出式低压开关柜的一次隔离触头是可分 接触外，其他接点均为固定触点。对柜中电接触的要求是： 1、电接触在长期通过额定电流时，温升不超过一定数值；接触 电阻要求稳定。 2、对于一次隔离触头，在短时通过短路电流时，要求电接触不 发生熔焊或触头材料的喷溅等。
50 小于4000
1000 50、80 105、176 IP30、IP40
（三）、导体相序排列与标识
类别 L1（A相） L2（B相） L3（C相）
N线
标识 黄色 绿色 红色 蓝色
垂直排列 上 中 下 最下
水平排列 左 中 右 最右
前后排列 远 中 近 最近
四、常用成套低压设备的接地方式
常用成套低压设备主要是TN-S 方式供电系统 ①TN-S 方式的概念:它是把工作零线 N 和专用保护线 PE 严格分开的供电系统，称作 TN-S 供电系统 ②接线
◆低压开关柜的型号 ◆低压开关柜的外形及基本结构 ◆低压开关柜的技术条件 ◆常用成套低压设备的接地方式 ◆低压开关柜的主回路 ◆低压开关柜的辅助回路 ◆几种常用低压柜的技术特点
成套电气设备报价学习资料
成套电气设备报价人员、预算人员学习资料一、对电气成套设备的初步认识作为一个电气成套设备的报价员，首先要懂得什么叫电气成套设备。
电气成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电气成套设备主要分为：0.4kV、0.69KV、1.2KV 低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）；2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5；3、箱变类：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中压开关站、35KV 高压开关站。
二、学习与掌握电气成套设备的基础知识作为一个电气成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。
这需要报价员平时多看多学多问。
在电气成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。
由它们按照原理关系所组成的回路称为一次回路或一次方案图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。
电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。
电器成套设备主要分为：、、低压开关柜；、、12KV、24KV中压开关柜（目前发展趋势）、高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。
产品型号主要有如下三大类：
1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS （ABB技术）；
2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、（不推荐使用）、XGN□（JGN□）（不推荐使用）、（目前市场上主流产品）、；
3、箱变类：YBM□-12（2
4、）/、ZGS9（11）-12（）/、10KV中压开关站、35KV 高压开关站。
二、学习与掌握电器成套设备的基础知识
作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。
这需要报价员平时多看多学多问。
在电器成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。
由它们按照原理关系所组成的回路称为一次回路或一次方案图。
为了使一次系统能安全可靠、稳定地运行，随时监视一次系统运行状态，同时能随时控制一次系统所必须配备许多其他电器元件及设备，如：测量仪表（电流表、电压表、功率因素表、功率表、频率表等）、控制信号元件（信号灯、按钮、万能转换开关等）、继电保护装置等。
由它们按照原理关系所组成的回路称为二次回路或二次方案图。
三、了解电器成套设备的价格组成
1、一二次元器件价格；
2、辅材价格，包括：二次线、端子、线鼻、线夹、绕线管、号码管、字码、扎带、标准件等；
3、母排价格，母排用量按一次方案图预算；
4、壳体价格，比如：GGD：元/台；KYN28-12：元/台；HXGN-12：元/台；：元/台；GCK、GCS、MNS需按一次方案由专业壳体厂家进行报价；箱式变电站、非标箱（柜）按箱体尺寸计算。
5、包装及运输费用；
6、企业综合费用，包括管理费、人工工资、税金及利润等；
7、其它费用，比如投标时若中标需向招标公司交纳一定的费用。
四、报价过程及应注意事项
1、对图纸进行全面的消化：。
