长沙工业泵厂DG85-45×3型卧式锅炉给水泵

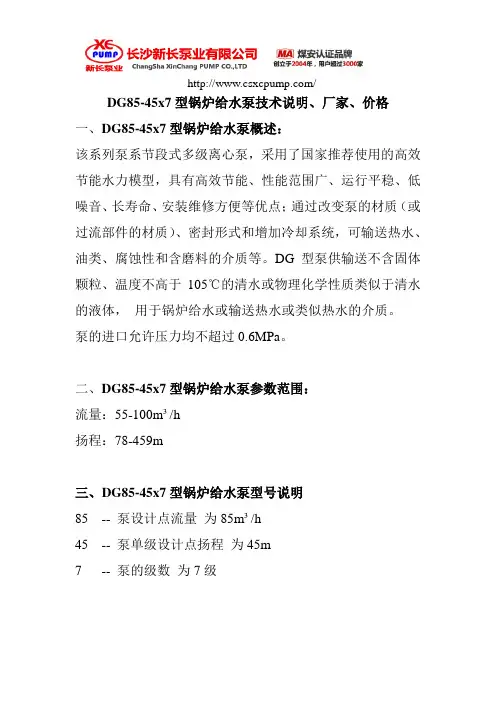

DG85-45x7型锅炉给水泵技术说明、厂家、价格

/DG85-45x7型锅炉给水泵技术说明、厂家、价格一、DG85-45x7型锅炉给水泵概述:该系列泵系节段式多级离心泵,采用了国家推荐使用的高效节能水力模型,具有高效节能、性能范围广、运行平稳、低噪音、长寿命、安装维修方便等优点;通过改变泵的材质(或过流部件的材质)、密封形式和增加冷却系统,可输送热水、油类、腐蚀性和含磨料的介质等。
DG型泵供输送不含固体颗粒、温度不高于105℃的清水或物理化学性质类似于清水的液体,用于锅炉给水或输送热水或类似热水的介质。
泵的进口允许压力均不超过0.6MPa。
二、DG85-45x7型锅炉给水泵参数范围:流量:55-100m³/h扬程:78-459m三、DG85-45x7型锅炉给水泵型号说明85 -- 泵设计点流量为85m³/h45 -- 泵单级设计点扬程为45m7 -- 泵的级数为7级/四、DG85-45x7型锅炉给水泵结构说明:卧式多级离心泵主要由固定部分、转子部分、轴承和轴封四大部分组成;1、固定部分:主要由吸入段、中段、吐出段和导叶等组成,用穿杠将各段拉紧,构成工作室。
吸入口为水平方向,出口垂直向上;根据需要也可生产出入口垂直向上方向。
2、转子部分:主要由轴、叶轮、平衡盘、和轴套等组成。
轴将动力传递给叶轮使其工作;平衡盘用来平衡轴向力;轴上装有可更换的轴套以保护轴。
3、轴承部分:主要由轴承体、轴承和轴承压盖等组成,采用滚动轴承、干油润滑。
4、轴封:一般采用机械密封,主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。
密封腔内通入有一定压力的水,起水封、水冷和水润滑作用。
泵内水封水一般来自泵内的压力水或外部供水。
5、传动:泵通过联轴器由原动力直接驱动。
从原动机端看泵,泵为顺时针方向旋转。
/五、DG85-45x7型锅炉给水泵选型说明:1、泵的性能参见泵的性能表,表中所列参数为一个大气压下常温清水的试验性能。
输送油类等粘度大的介质时,需进行性能换算。

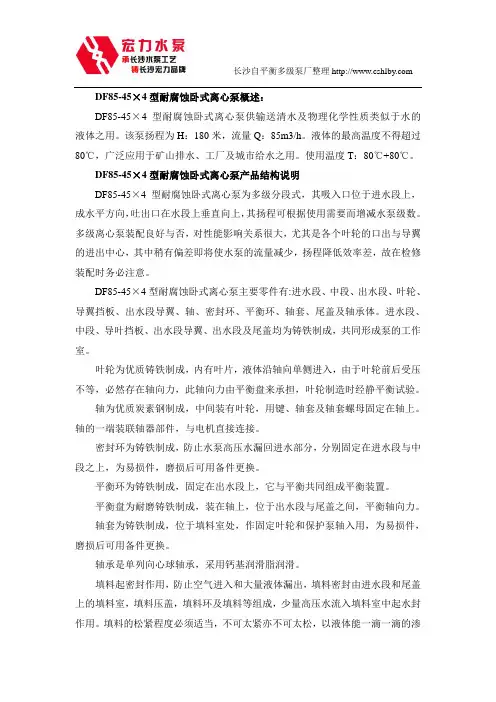

长沙宏力水泵厂DF85-45×4型耐腐蚀卧式离心泵

DF85-45×4型耐腐蚀卧式离心泵概述:DF85-45×4型耐腐蚀卧式离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H:180米,流量Q:85m3/h。
液体的最高温度不得超过80℃,广泛应用于矿山排水、工厂及城市给水之用。
使用温度T:80℃+80℃。
DF85-45×4型耐腐蚀卧式离心泵产品结构说明DF85-45×4型耐腐蚀卧式离心泵为多级分段式,其吸入口位于进水段上,成水平方向,吐出口在水段上垂直向上,其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否,对性能影响关系很大,尤其是各个叶轮的口出与导翼的进出中心,其中稍有偏差即将使水泵的流量减少,扬程降低效率差,故在检修装配时务必注意。
DF85-45×4型耐腐蚀卧式离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。
叶轮为优质铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。
轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件,与电机直接连接。
密封环为铸铁制成,防止水泵高压水漏回进水部分,分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。
平衡环为铸铁制成,固定在出水段上,它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。
轴套为铸铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件,磨损后可用备件更换。
轴承是单列向心球轴承,采用钙基润滑脂润滑。
填料起密封作用,防止空气进入和大量液体漏出,填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。
长沙工业泵厂MD85-45×8型矿用卧式多级离心泵

MD85-45×8型矿用卧式多级离心泵概述:MD85-45×8型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H:360米,流量Q:85m3/h。
液体的最高温度不得超过80℃,广泛应用于矿山排水、工厂及城市给水之用。
使用温度T:80℃+80℃。
MD85-45×8型矿用卧式多级离心泵产品结构说明MD85-45×8型矿用卧式多级离心泵为多级分段式,其吸入口位于进水段上,成水平方向,吐出口在水段上垂直向上,其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否,对性能影响关系很大,尤其是各个叶轮的口出与导翼的进出中心,其中稍有偏差即将使水泵的流量减少,扬程降低效率差,故在检修装配时务必注意。
MD85-45×8型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。
叶轮为优质铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。
轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件,与电机直接连接。
密封环为铸铁制成,防止水泵高压水漏回进水部分,分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。
平衡环为铸铁制成,固定在出水段上,它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。
轴套为铸铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件,磨损后可用备件更换。
轴承是单列向心球轴承,采用钙基润滑脂润滑。
填料起密封作用,防止空气进入和大量液体漏出,填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。
DG型高压锅炉给水泵型式与基本参数

沈阳水泵股份有限公司企业标准
DG型高压锅炉给水泵型式与基本参数Q/SB J02.003-2006
代替QJ/S d1.03-1996
1范围
本标准规定了DG型高压锅炉给水泵型式与基本参数。
本标准适用于50MW至200MW火电机组用的高压锅炉给水泵。
2规范性引用文件
GB/T 3216-2005回转动力泵水力性能验收试验1级和2级
4.1.3第二种表示方法
设计改进
级数
壳体为锻件用B表示;双
壳体结构用T表示
多级高压锅炉给水泵
设计顺序号
4.2.2型号示例
泵:
5DGB-10。
制订:批准:
审核:实施日期:
Q/SB J02.005-2006
5旋转方向
从驱动端看,泵为顺时针方向旋转。
H-Q
图7型泵性能曲线
3
η-Q
n=2980r/min
Pa-Q
H-Q
2DGB-10
2DG-10
3
η-Q
Pa-Q
n=2985r/min
H-Q
图8型泵性能曲线
3DG-10
3DGB-10
Q/SB J02.005-2006 n=2985r/min H-Q Pa-Q η-Q 3图9 4DG-10型泵性能曲线
Q/SB J02.005-2006 n=2900r/min H-Q Pa-Q η-Q NPSHr-Q 3图10 4DGT-8C型泵性能曲线
3型式
泵为卧式、多级、单壳体、节段式、中心支承、进出口垂直向上或向下的离心泵。
4型号
DG型高压多级给水泵

长沙三昌泵业有限公司专业生产ZD型高效节能自平衡多级泵,D型系列多级泵,S 型系列双吸泵,DG型系列锅炉给水泵,R型高温热水泵,IH系列化工泵等一系列清水泵,欢迎广大客户前来咨询!DG型高压多级给水泵概述DG型单级多级离心泵作为高压锅炉给水泵或其它高压给水用,输送介质温度不超过160℃(中压不超过105℃),适用于电厂各种容量机组的单元制及母管道制给水系统。
DG型高压多级给水泵结构特点说明本型泵是单壳体节段式多级离心泵。
其吸入口和吐出口均垂直向上。
前段、中段和后段用穿杠联接成一体,各段之间静止结合面主要靠金属面密封外,并没有O 型胶圈作为辅助密封。
DGB型高压泵的吸入段、中段、吐出段采用锻件。
DG型高压多级给水泵轴封:本系列泵轴封采用软填料密封,用冷却水冷却,也可根据用户要要采用机械密封。
DG型高压多级给水泵轴承和平衡装置DG型中压型泵转子由泵轴两端的滚动轴承来支承。
稀油润滑,且用循环水冷却,转子的轴向推力采用平衡盘自动平衡。
均衡回水经过均衡回水管返回到泵吸入段。
DG型次高压型泵转子由泵轴两端的滑动轴承来支承。
稀油润滑,且用循环水冷却,转子的轴向推力采用平衡盘平衡。
在平衡室和前段之间装有回水管。
DG型高压型泵转子由泵两端的滑动轴承来支承。
轴承用强制润滑,泵本身配带油系统,转子的轴向推力用平衡盘来平衡。
且带有止推轴承,用于承受由于工况变化而产生的残余轴向力,在平衡室体和吸水管之间装有回水管。
DG型高压多级给水泵传动中压、次高压型泵通过弹性联轴器由电动机驱动。
从传动方向看,泵为顺时针方向旋转。
高压型泵通过弹性联轴器由电动机驱动,也可根据用户需要配带齿型联轴器,膜片联轴器,液力偶合器,原动机可采小汽轮机或电动机驱动,从传动方向看,泵为顺时针方向旋转DG型高压多级给水泵性能范围(设计点)流量:Q=100~580m3/h(DG高压)Q=36~180m3/h(中压、次高压)扬程:H=740~2150m(高压)H=409~1056m(次高压)H=270~672m(中压)DG型高压多级给水泵型号说明例:DG45-80×6DG——单吸多级锅炉给水泵45——泵设计点流量80——泵单级扬程6——泵级数DG型高压多级给水泵材料中压:吸入段、吐出段、中段优质钢导叶、叶轮铬钢平衡盘、平衡套铬钢密封环、导叶套铬钼钢次高压:轴铬钼钢前段、中段、后段优质碳素钢导叶、叶轮、轴套优质碳素钢叶轮挡套、密封环、导叶套不锈钢平衡板、平衡盘、平衡套不锈钢高压:吸入段、吐出段、中段、导叶、叶轮碳素或铬钢轴、密封环、导叶套铬钒钢或铬钢DG型高压多级给水泵DG型高压多级给水泵DG型高压、次高压锅炉给水泵流量杨程转速轴功率配带电动机效率η必须汽蚀余量(NPSH)r泵叶轮直径泵重m3/h L/s m r/minKW电机功率KW电机型号% m mm kgDG25-80×617.42529.14.836.948.08508476454295057.967.569.590 Y280M-241.44851.83.13.33.8252 832DG25-80×717.42529.14.836.948.08590556530295067.578.981.190 Y280M-241.44851.83.13.33.8252 895DG25-80×817.42529.14.836.948.08675635505295077.390.192.6110 Y315S-241.44851.83.13.33.8252 958DG25-80×917.42529.14.836.948.08760715681295087101.4104.2132 Y315M-241.44851.83.13.33.8252 1021DG25-80×1017.42529.14.836.948.08840795757295096.6112.8115.8132 Y315M-241.44851.83.13.33.8252 1084DG25-80×1117.42529.14.836.948.089288758332950106.2124.1127.5160 Y315L1-241.44851.83.13.33.8252 1147DG25-80×1217.42529.14.836.948.0810139459082950115.9135.2138.9160 Y315L1-241.44851.83.13.33.8252 1210DG45-80×62746547.512.515528480456295065.898.95103.16160 Y315L1-25964653.945.5260 915DG45-80×72746547.512.515616560532295076.76109.61120.36160 Y315L1-25964653.945.5260 983DG45-80×82746547.512.515704640608295087.73125.27137.55185 Y315L-25964653.945.5260 1051DG45-80×92746547.512.515792720684295098.7140.93154.75220 Y315M1-25964653.945.5260 1119DG45-80×102746547.512.5158808007602950109.67156.59171.94220 Y315M1-25964653.945.5260 1187DG45-80×112746547.512.5159688808362950127.18172.36189.25250 Y355M2-25964653.945.5260 1255DG45-80×122746545964653.945.5260 1323DG85-80×7518510214.1723.628.36165605322950145185.18208.13250 Y355M2-25970713.54.54.3255 1567DG85-80×8518510214.1723.628.32950704640608165.72211.64237.87280 Y355L1-25970713.54.54.3255 1640DG85-80×9518510214.1723.628.32950792720684186.44238.09267.6355 Y3555-25970713.54.54.3255 1713DG85-80×10518510214.1723.628.32950880800760207.15264.55297.33355 Y3555-2(6KV)5970713.54.54.3255 1786DG85-80×11518510214.1723.628.32950949.8880834.8223.73291.19326.8400 Y3556-25970713.54.54.3255 1859DG85-80×12518510214.1723.628.329501034.8960905243.75317.66354.29400 Y3556-25970713.54.54.3255 1932DG150-100×120 33.3 2950 660 274.18 400 Y3558-2(IP2359 3.8 289 27356 15018041.750600570335.75392.54/6KV) 73714.55DG150-100×7 12015018033.341.7502950770700665319.87391.71459.13450Y4001-2(IP23/6KV)5973713.84.55289 2885DG150-100×8 12015018033.341.7502950880800760365.57447.67524.72560Y4003-2(IP23/6KV)5973713.84.55289 3035DG150-100×9 12015018033.341.7502950990900855411.27503.63590.31630Y4004-2(IP23/6KV)5973713.84.55289 3185DG150-100×10 12015018033.341.750295011001000950456.96559.58655.9710Y4501-2(IP23/6KV)5973713.84.55289 33351DG-12 140 38.9 1540 2950 816 1000 Y4504-2 72 4.1 300 3580 2DG-102DG(B)-10270 75 1515 2950 1480 1600 Y5004-2 72.6 6.5 348 4800 3DG-103DG(B)-10440 122.2 1560 2950 2337 2500 Y6301-2 80 8 340 4800 4DG-8C 500 138.9 1680 2950 2933 3200 Y7101-2 78 12 391 7000 5DGB-10 570 158.3 2150 2950 4121 4800 Y8001-2 81 6.5 404 7000 DG270-140e 320 88.9 1500 2950 1730 2000 Y5602-2 76 6.5 335 4800 DG270-140c 366 101.7 1640 2950 2036 2300 Y5603-2 79 6.5 340 4800DG400-180c 450 125 1900 2950 2950 32004000Y6001-2 79 12 391 7000DG450-180 450 125 1825 2950 2870 3200 Y7101-2 78 23.5 290 3200。
长沙工业泵厂ZDF85-45X4自平衡多级泵

ZDF85-45*4自平衡多级泵概述:ZDF85-45*4自平衡多级泵供输送固体颗粒不大于2%(粒度小于1mm),介质固体浓度小于5%wt。
温度≤105℃的清水或物理化学性质类似于清水的其它液体之用液体之用。
也可通过改变泵的材质(或泵过流部件的材质)、密封形式和增加冷却系统用于输送温度≤210℃热水、油类、腐蚀性或含磨料的介质等。
ZDF85-45*4自平衡多级泵优势:ZDF85-45*4自平衡多级泵是为满足用户需要,加速高压多级泵技术发展,采用国外同类产品的先进技术结合本公司多年设计经验,使用国家推荐的高效节能产品的水力模型,依据API610标准研究开发的高效高压多级离心泵产品;在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少,安装维修方便等优点。
可靠性大大提高,无故障运行时间是普通泵的3倍以上,用户维修成本大大降低,从而降低泵的寿命周期成本。
高压自平衡节段式离心泵将传统多级离心泵的结构形式进行了创新,取消了多级离心泵的轴向力平衡机构,是采用平衡盘或平衡鼓结构的D、DG型多级离心泵最好的替代品。
自平衡多级泵参数:流量Q:85m3/h;扬程H:180mZDF85-45*4自平衡多级泵结构形式:ZDF85-45*4自平衡多级泵的吸入口可以垂直向上或水平、排出口垂直向上布置。
主要有:进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流、减压装置、挡套、轴承体、过渡管等零件组成;中段由高强度的穿杠螺栓和进出水段联接,泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂金属面硬密封;转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成;轴承采用“固-游式”干油润滑结构,驱动端采用圆柱滚子轴承,末端采用角接触球轴承;泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成;转子部分与固定部分之间装有密封环、导叶套等进行密封,当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换;泵可以在不拆卸进、出口管路的情况下更换轴承、密封。
卧式多级锅炉给水泵型号及参数
卧式多级锅炉给水泵型号及参数
型号:DG系列
参数:
1.流量范围:15m³/h-720m³/h
2.扬程范围:50m-1500m
3.工作温度:≤150℃
4.额定压力:2.5MPa
5.输送介质:清水或有一定固体杂质的清水
6.泵体材质:铸铁、球墨铸铁、不锈钢等
7.叶轮材质:铜、不锈钢等
8.轴封:填料密封或机械密封
9.驱动方式:电机驱动
该型号的卧式多级锅炉给水泵具有以下特点:
1.结构紧凑,占地面积小,适用于安装空间有限的场所。
2.采用多级叶轮组合设计,能够提供较高的扬程和压力。
3.叶轮和泵壳采用高质量材料制成,具有较强的耐腐蚀性能和耐磨性能。
4.有多种型号和规格可供选择,以适应不同工况的需要。
5.采用先进的液压设计,能够提供高效的水力性能,减少能耗。
6.可根据用户需求提供定制化的设计和制造。
总结起来,卧式多级锅炉给水泵是一种通过提供压力和流量来满足锅炉系统对水量和压力需求的水泵。
该型号的给水泵具有结构紧凑、高效节能、耐腐蚀等特点,适用于各种工业场所的供水需求。
D85-454多级卧式离心泵型号说明
本信息由三昌水泵厂发布,水泵专业技术团队,二十余年水泵制造经验,优质服务,质量可靠,实力保证,三昌品牌销售,如有需要,可与我厂联系!D型单吸多级离心清水泵D85-45*4多级卧式离心泵概述:D型泵为单吸、多级、节段式离心清水泵。
适应于矿山、工厂及城市给排水,用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体,被输送的介质温度为0℃~80℃,允许进口压力0.6MPa。
D85-45*4多级卧式离心泵参数范围:流量Q 10~500m3/h扬程H 33~850mD85-45*4多级卧式离心泵型号说明:D型泵在型号表示方法上有三种,现分述如下:1)D280-43/84×5“D”-表示单级、多吸、节段式离心清水泵。
“280”-表示泵的流量(m3/h)。
“43”-表示泵的单级扬程(m)。
“84”-表示年号。
“5”-表示级数。
2)D80-30×5多好呀“D”-表示单级、多吸、节段式离心清水泵。
“80”-表示泵的吸入口直径(mm)。
“30”-表示泵的单级扬程(m)。
“5”-表示级数。
这种方法表示的泵只有D80-30。
3)150D30×5“150”-表示泵的吸入口直径(mm)。
“D”-表示单级、多吸、节段式离心清水泵。
“30”-表示泵的单级扬程(m)。
“5”-表示级数。
D85-45*4多级卧式离心泵结构型式:D型泵为卧式安装。
除D16-60型泵的吸入口方向垂直向上外,其余泵的吸入口方向为水平。
所有D型泵的吐出口方向垂直向上。
轴向力由平衡盘来平衡。
轴封一般采用填料密封,根据用户需要也可采用机械密封。
除D85-67,D155-67型泵采用滑动轴承、稀油润滑外,其余采用滚动轴承、油脂润滑。
D85-45*4多级卧式离心泵旋转方向:从电机端向泵看为顺时针方向旋转。
D85-45*4多级卧式离心泵主要零件材质:泵的过流部件材质均为铸铁,轴的材质为45号钢。
D85-45*4多级卧式离心泵成套范围:泵于电机、底座配套供应,可配功用底座或本身底座,厂方还提供附件(包括吐出锥管、闸阀、底阀、止回阀)和备件(包括叶轮、密封环、导叶套、平衡盘、轴套)。
DG85-80×10型高压锅炉给水泵参数
长沙三昌泵业DG45-80×10型高压锅炉给水泵厂家DG型高压、次高压锅炉给水泵概述DG型单级多级离心泵作为高压锅炉给水泵或其它高压给水用,输送介质温度不超过160℃(中压不超过105℃),适用于电厂各种容量机组的单元制及母管道制给水系统。
DG型高压、次高压锅炉给水泵结构特点说明本型泵是单壳体节段式多级离心泵。
其吸入口和吐出口均垂直向上。
前段、中段和后段用穿杠联接成一体,各段之间静止结合面主要靠金属面密封外,并没有O型胶圈作为辅助密封。
DGB型高压泵的吸入段、中段、吐出段采用锻件。
DG型高压、次高压锅炉给水泵轴承和平衡装置DG型中压型锅炉给水泵转子由泵轴两端的滚动轴承来支承。
稀油润滑,且用循环水冷却,转子的轴向推力采用平衡盘自动平衡。
均衡回水经过均衡回水管返回到泵吸入段。
DG型次高压型锅炉给水泵转子由泵轴两端的滑动轴承来支承。
稀油润滑,且用循环水冷却,转子的轴向推力采用平衡盘平衡。
在平衡室和前段之间装有回水管。
DG型高压型锅炉给水泵转子由泵两端的滑动轴承来支承。
轴承用强制润滑,泵本身配带油系统,转子的轴向推力用平衡盘来平衡。
且带有止推轴承,用于承受由于工况变化而产生的残余轴向力,在平衡室体和吸水管之间装有回水管。
DG型高压、次高压锅炉给水泵传动中压、次高压型锅炉给水泵通过弹性联轴器由电动机驱动。
从传动方向看,泵为顺时针方向旋转。
高压型泵通过弹性联轴器由电动机驱动,也可根据用户需要配带齿型联轴器,膜片联轴器,液力偶合器,原动机可采小汽轮机或电动机驱动,从传动方向看,泵为顺时针方向旋转长沙三昌泵业高压锅炉给水泵性能范围(设计点)流量:Q=100~580m3/h(DG高压)Q=36~180m3/h(中压、次高压)扬程:H=740~2150m(高压)H=409~1056m(次高压)H=270~672m(中压)长沙三昌泵业DG45-80×10型高压锅炉给水泵型号说明例:DG85-80×10DG——单吸多级锅炉给水泵85——泵设计点流量80——泵单级扬程10——泵级数中压、高压、次高压锅炉给水泵的材料区分中压:吸入段、吐出段、中段优质钢导叶、叶轮铬钢平衡盘、平衡套铬钢密封环、导叶套铬钼钢次高压高压锅炉给水泵:轴铬钼钢前段、中段、后段优质碳素钢导叶、叶轮、轴套优质碳素钢叶轮挡套、密封环、导叶套不锈钢平衡板、平衡盘、平衡套不锈钢高压高压锅炉给水泵:吸入段、吐出段、中段、导叶、叶轮碳素或铬钢轴、密封环、导叶套铬钒钢或铬钢DG型高压、次高压锅炉给水泵流量杨程转速轴功率配带电动机效率η必须汽蚀余量(NPSH)r泵叶轮直径泵重m3/h L/s m r/min KW 电机功率KW电机型号% m mm kgDG85-80×10518510214.1723.628.32950880800760207.15264.55297.33355 Y3555-2(6KV)5970713.54.54.3255 1786。
长沙水泵厂MD85-45×4型矿用卧式多级离心泵
MD85-45×4型矿用卧式多级离心泵概述:MD85-45×4型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。
该泵扬程为H:180米,流量Q:85m3/h。
液体的最高温度不得超过80℃,广泛应用于矿山排水、工厂及城市给水之用。
使用温度T:80℃+80℃。
MD85-45×4型矿用卧式多级离心泵产品结构说明MD85-45×4型矿用卧式多级离心泵为多级分段式,其吸入口位于进水段上,成水平方向,吐出口在水段上垂直向上,其扬程可根据使用需要而增减水泵级数。
多级离心泵装配良好与否,对性能影响关系很大,尤其是各个叶轮的口出与导翼的进出中心,其中稍有偏差即将使水泵的流量减少,扬程降低效率差,故在检修装配时务必注意。
MD85-45×4型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。
叶轮为优质铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。
轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件,与电机直接连接。
密封环为铸铁制成,防止水泵高压水漏回进水部分,分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。
平衡环为铸铁制成,固定在出水段上,它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。
轴套为铸铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件,磨损后可用备件更换。
轴承是单列向心球轴承,采用钙基润滑脂润滑。
填料起密封作用,防止空气进入和大量液体漏出,填料密封由进水段和尾盖上的填料室,填料压盖,填料环及填料等组成,少量高压水流入填料室中起水封作用。
