pH对钢铁吸氧腐蚀影响论文
pH对钢铁吸氧腐蚀的影响
【摘要】本文中的钢铁的吸氧腐蚀实验是高中化学教材”化学反应原理”中的一个演示实验，在课题研究中，主要通过观察不同ph的溶液对钢铁腐蚀速率的影响，来确定教学实验中最适宜的ph 值。
【关键词】教学实验ph值吸氧腐蚀
1．前言
在《普通高中化学课程标准（实验）》中，”化学反应原理”选修模块对教学的要求是”能解释金属发生电化学腐蚀的原因，认识金属腐蚀的危害，通过实验探究防止金属腐蚀的措施。
”在该部分内容的教学，教师一般采用实验的形式呈现给学生。
这一部分内容是高中化学教材”化学反应原理”中的一个实验，人教版中作为教师演示实验，是将铁钉用饱和食盐水浸泡后进行实验的，但是至少要等待10分钟甚至更长时间才能观察到水柱上升。
苏教版中则是作为学生的探究实验，而与人教版的不同在于，苏教版在铁粉中掺入少量炭粉，混合均匀后用氯化钠溶液浸泡，再使之发生无数微小的原电池反应的条件下进行吸氧腐蚀，进而观察因为氧气在腐蚀中被消耗后产生水柱的上升，但是苏教版教材中的实验同样也需要较长的时间才能观察到现象。
在课堂上等待这样长的时间才能观察到实验现象，无论是作为教师演示实验还是学生探究实验，显然都是不恰当。
因此，选择合适的ph值，使实验能够在较短的时间内完成，成了在该实验教学过程中存在的一个问题。
2.实验部分
2.1实验原理
（1）钢铁表面形成水膜酸性较强时，发生析氢腐蚀的电化学反应如下：
负极（fe）：fe=fe2++2e-
正极：2h++2e-=h2
电池反应：fe+2h2o=fe(oh)2+h2↑
由于有氢气放出，所以称之为析氢腐蚀。
（2）钢铁表面形成水膜酸性较弱时发生吸氧腐蚀的电化学反应如下：
负极（fe）：fe=fe2++2e-
正极：o2+2h2o+4e-=4oh-
电池反应：2fe+o2+2h2o=2fe(oh)2
由于反应过程吸收氧气，所以也叫吸氧腐蚀。
析氢腐蚀与吸氧腐蚀生成的 fe(oh)2均可被氧所氧化，生成
fe(oh)3 ：4fe(oh)2+o2+2h2o=4fe(oh)3
2.2实验方案：
1、配制1mol/l nacl溶液，添加1mol/l盐酸溶液，调节不同ph。
2、混合铁粉、碳粉在研钵中研磨，使其充分混合。
3、如图连接仪器，检漏。
4、在u型导管中加入一定量的水，保证左右水面齐平。
5、将混合粉末加入具嘴试管底部，将不同ph值的nacl溶液滴入试管中，观察在不同时间的u型导管中水面的上下移动，同时记录时间。
3.结果与讨论
本实验主要选取采用ph=1、2、3、4、5、6、7的nacl溶液，通过观察u型管液面的高低来确定钢铁腐蚀的主要表现形式。
当
ph=1时，u型管的右管液面在反应开始后不断升高，有关数据如下：ph=1时间
/min00.652.6857.259.2812.0115.4319.1725.3233.13 管长
/mm-83-85-90-95-100-105-110-115-120-125-130当ph=2时，u型管的左管液面在反应开始后不断升高，有关数据如下：ph=2时间/min00.56.812.7521.832.536.23管长
/mm77798184858890时间
/min46.5757.0770.9278.6593.73115.6189.67管长
/mm9295100100105110125当ph=3时，u型管左管液面在开始时上升，但随着反应进行左管液面有一段时间呈下降趋势，随后不断上升，有关数据如下：
ph=3时间/min08.412.5724.9352.8359.0270.13管长
/mm77858380828581时间
/min77.2783.4299.03110.15124.18137.23148.2管长
/mm85909092949695当ph=4时，u型管左管液面随着反应进行上下波动，有关数据如下：
ph=4时间/min00.535.537.6224.2234.8755.45管长
/mm77838483828582时间/min67.8677.8986.0996.52121.44198.67管长/mm808283848281 当ph=5时，u型管的左管液面在反应开始后不断升高，有关数据如下：
ph=5时间/min00.481.383.024.67.079.67管长
/mm7780859095100105时间/min11.7616.6818.8322.626.7231.83管长/mm110115120125130135 当ph=6时，u型管的左管液面在反应开始后同样不断升高，但反应时间较长，有关数据如下：ph=6时间/min03.1521.9754.4278.6599.78123.64150.43管长/mm778285879095100105当ph=7时，u型管的左管液面在反应开始后不断升高，有关数据如下：
ph=7时间/min02.112.0829.2849.1371.1393.93121.7管长
/mm7785909510005110115根据以上7张表，可以得到下图：从上图可以观察到，当ph=1时，随着反应的进行，u型管右管液面不断上升，说明随着时间的推移，反应产生的h2的量不断增加，h2产生的速度远远大于o2的吸收速度，吸氧腐蚀不是该反应的主要表现形式。
当ph=2时，u型管左管液面上升，o2的吸收速度大于h2的产生速度，吸氧腐蚀与析氢腐蚀在整个反应过程中的反应速率大致固定，可以观察到氧气被吸收现象，但是反应周期较长，切现象较不明显。
当ph=3时，在反应开始阶段，氧气的吸收要大于氢气的产生，随着反应的进行，析氢腐蚀产生的氢气逐渐大于整个反应中吸收的氧气，对氧气吸收现象的观察有很大的影响。
当ph=4时，我们可以观察到反应中氢气的析出与氧气的吸收不断上下波动，且持续周期长，对教学实验来说，学生很难观察到较明显的现象。
在ph=5的时候，反应开始阶段就可以观察到明显的氧气吸收的现象，随着反应的进行吸氧腐蚀的现象越来越明显，而且这一过程在很短的时间内可以观察到。
当ph=6时，虽然可以观察到氧气的吸收程度要大于氢气的吸收程度，但反应持续时间较长，在教学实验中，学生较难观察到明显现象。
ph=7时，我们可以观察到氧气的吸收程度大于氢气的吸收程度，在反应较长一段时间后，才可以观察到吸氧腐蚀的现象。
4.结论
钢铁的吸氧腐蚀，作为高中化学教材”化学反应与原理”的一个实验，需要数十分钟的时间才能观察到现象，在课堂教学中是不现实的。
如果ph的选择不当，在课堂教学中学生可能根本观察不到实验现象。
通过本实验，我们可以观察到，当ph=5时，反应可以在较短的时间内观察到较明显的现象。
因此，在我们实际教学中可以选择ph=5的反应溶液来进行教学实验。
过低的氧、磷含量对钢材耐蚀性的危害谈谈某些高质量等级钢的氧、磷控制问题
—●＿－－－ｋ
３０＃ｍ
ａ＊腾目．Ｉ娄硫“％
ｂ镇静钢，ＩＩ类硫化物
图１硫ｍ物夹杂在轧板十的Ⅳ态
镕】８Ⅲ
第十四届全国锢质量与非金属夹杂物控制学术会议
２０１０年５月广西桂林
：，寰簟一 ．．∥０．≯
ｔ沸腾钢 目２模拟坑ｎ腐蚀试验后钢样中
ａ沸腾自，Ｉ类硫化物
３钢中的磷含量对钢材耐蚀性的影响
磷对提高钢材的耐蚀性是有利的，耐候钢和耐海水腐蚀钢中曾经添加过较多的磷。但是在一 般结构钢中，磷被看作是一个有害的杂质元素，它会降低钢的韧性，其枝晶偏析会导致轧制钢材 的带状组织发生。脱磷一直是努力控制结构钢冶金质量的重要工艺措施，且近年来随着冶金技术 水平的提高，某些结构钢中的磷含量可以脱除到很低的水平。然而，作者的研究表明＂１，钢中磷 的偏析对孔蚀的扩展有重要影响，并初次发现一种低磷钢在某些环境条件下点蚀扩展速度很快。 为进一步考察低磷对钢材耐蚀性的危害程度，近期选用了不同磷含量（５０～３１０ｐｐｍ）的低碳结构 钢，通过模拟坑孔腐蚀的闭塞电池试验及间浸挂片试验，较全面地考察了钢中磷含量对结构钢点
表现出了极好的耐蚀性．甚覃比原＿：ｊ硪的ｃ ｒｆＮＩ系船体钢耐蚀性都好。经分析发现，这蝗钢仪Ｈ
是碳钢，怛足它们是沸腾钢。还有更甲的舰船用钢，如著名的中ｉ¨舰用钢，都是沸腾钢。中…舰 在航行２８年．水下埠ｒ ５０年后，其船体外扳竟然没有个腐蚀坑疤，表衙腐蚀很均匀Ｈ腐蚀苗 也很少。此外，还囱一些上个…．纪二１年代建造的钢质码头、清朝束年建造的火牟车箱等，也部 表耻出了极好的耐蚀性，这些钢丝空都是沸畴碳钢。上十仳纪七ｌ｛ＨＥ，围内某钢厂试生产了 ０９ＭｎＮｂ钢．用其建造了一艘窖赞两用轮“¨ｊ波一号”，在使用近卜午后，困其出色的耐蚀性曾 经轰动冶金界，后研究拉蜕，麒来其炼铡脱氧较芹，相。］于半镇静制。海丁Ａ研究了美国登陆舰 用碳钢的耐蚀原因和机理…，又在国家自然科学基金的资助ｒ研究了汕澳～号斛用钢的耐蚀机理． 还通过冶金试验再现了其优异的耐蚀性。研究投现，丰要是钢ｔｔ的氧在蛙挥着耐蚀作用，氧主要 通过两种造径提高了钢材的耐蚀性

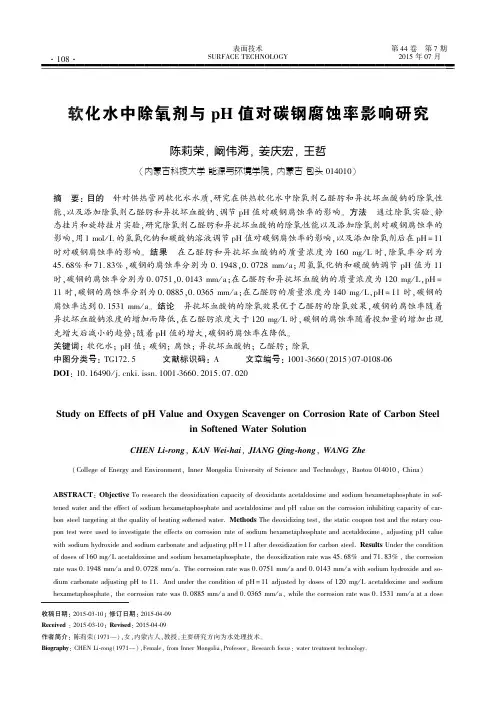

软化水中除氧剂与pH值对碳钢腐蚀率影响研究-表面技术
四胺,溶解混匀) 中 4 min㊂ 酸洗过后用软毛刷除去表
盐酸用蒸馏水稀释至 1000 mL, 并加 8. 0 g 六次甲基
磨挂片,然后用丙酮除油, 无水乙醇脱水后放入干燥 1. 2. 2 除氧剂除氧及对碳钢腐蚀率影响试验 器备用㊂ 1) 除氧剂的除氧试验㊂ 在 250 mL 溶氧瓶中加入
试验前用 80 ,120 ,240 ,360 ,500 砂纸逐级打
CHEN Li-rong, KAN Wei-hai, JIANG Qing-hong, WANG Zhe
( College of Energy and Environment, Inner Mongolia University of Science and Technology, Baotou 014010, China) ABSTRACT: Objective To research the deoxidization capacity of deoxidants acetaldoxime and sodium hexametaphosphate in sof-
除氧剂的空白实验㊂ 试验后计算除氧剂的除氧率㊂
爆炸状况,将会直接威胁生产安全㊂
主要影响因素㊂ 供热管网的防腐蚀措施主要有降低 的范围内,控制水的温度使之避开腐蚀的最大值区域 以及通过添加缓蚀剂进行防腐蚀处理
[2]
值㊁温度㊁水流速度以及水中盐分浓度是热网腐蚀的
挂片法:用量筒准确量取 1000 mL 水样倒入 1000 mL
中图分类号: TG172. 5 文献标识码: A 文章编号: 1001-3660(2015)07-0108-06
Study on Effects of pH Value and Oxygen Scavenger on Corrosion Rate of Carbon Steel in Softened Water Solution

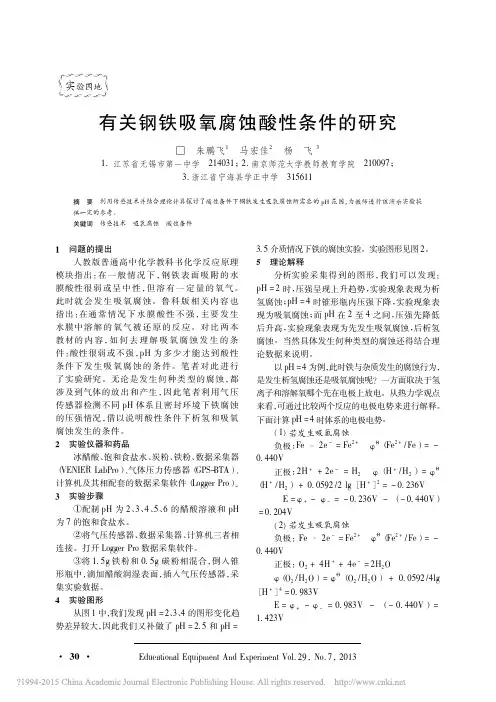

有关钢铁吸氧腐蚀酸性条件的研究(1)
檸殠
· 30 ·
檸檸檸檸殠
马宏佳
2
杨
飞
3
3. 5 介质情况下铁的腐蚀实验。实验图形见图 2。 5 理论解释 分析实验采集得到的图形， 我们可以发现： pH = 2 时， 压强呈现上升趋势， 实验现象表现为析 氢腐蚀； pH = 4 时锥形瓶内压强下降， 实验现象表 现为吸氧腐蚀； 而 pH 在 2 至 4 之间， 压强先降低 后升高， 实验现象表现为先发生吸氧腐蚀 ， 后析氢 腐蚀。当然具体发生何种类型的腐蚀还得结合理 论数据来说明。 以 pH = 4 为例， 此时铁与杂质发生的腐蚀行为， 是发生析氢ห้องสมุดไป่ตู้蚀还是吸氧腐蚀呢？ 一方面取决于氢 离子和溶解氧哪个先在电极上放电。从热力学观点 来看， 可通过比较两个反应的电极电势来进行解释。 下面计算 pH = 4 时体系的电极电势。 ( 1 ) 若发生吸氢腐蚀 － 2+ 负极： Fe – 2e = Fe 0. 440V
· 32 ·
Educational Equipment And Experiment Vol． 29 ，No． 7 ， 2013
（ VENIER LabPro） 、 BTA ） 、 气体压力传感器 （ GPS计算机及其相配套的数据采集软件 （ Logger Pro） 。 3 实验步骤 3、 4、 5、 6 的醋酸溶液和 pH ①配制 pH 为 2 、 为 7 的饱和食盐水。 ②将气压传感器、 数据采集器、 计算机三者相 连接。打开 Logger Pro 数据采集软件。 ③将 1. 5g 铁粉和 0. 5g 碳粉相混合， 倒入锥 滴加醋酸润湿表面， 插入气压传感器， 采 形瓶中， 集实验数据。 4 实验图形 3、 4 的图形变化趋 从图 1 中， 我们发现 pH = 2、 势差异较大， 因此我们又补做了 pH = 2. 5 和 pH =

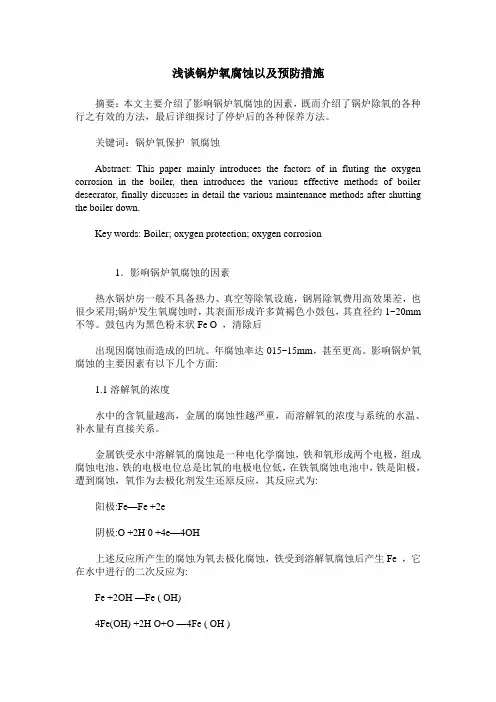

浅谈锅炉氧腐蚀以及预防措施
浅谈锅炉氧腐蚀以及预防措施摘要：本文主要介绍了影响锅炉氧腐蚀的因素，既而介绍了锅炉除氧的各种行之有效的方法，最后详细探讨了停炉后的各种保养方法。
关键词：锅炉氧保护氧腐蚀Abstract: This paper mainly introduces the factors of in fluting the oxygen corrosion in the boiler, then introduces the various effective methods of boiler desecrator, finally discusses in detail the various maintenance methods after shutting the boiler down.Key words: Boiler; oxygen protection; oxygen corrosion1．影响锅炉氧腐蚀的因素热水锅炉房一般不具备热力、真空等除氧设施，钢屑除氧费用高效果差，也很少采用;锅炉发生氧腐蚀时，其表面形成许多黄褐色小鼓包，其直径约1~20mm 不等。
鼓包内为黑色粉末状Fe O ，清除后出现因腐蚀而造成的凹坑。
年腐蚀率达015~15mm，甚至更高。
影响锅炉氧腐蚀的主要因素有以下几个方面:1.1溶解氧的浓度水中的含氧量越高，金属的腐蚀性越严重，而溶解氧的浓度与系统的水温、补水量有直接关系。
金属铁受水中溶解氧的腐蚀是一种电化学腐蚀，铁和氧形成两个电极，组成腐蚀电池，铁的电极电位总是比氧的电极电位低，在铁氧腐蚀电池中，铁是阳极，遭到腐蚀，氧作为去极化剂发生还原反应，其反应式为:阳极:Fe—Fe +2e阴极:O +2H 0 +4e—4OH上述反应所产生的腐蚀为氧去极化腐蚀，铁受到溶解氧腐蚀后产生Fe ，它在水中进行的二次反应为:Fe +2OH —Fe ( OH)4Fe(OH) +2H O+O —4Fe ( OH )Fe(OH) +2Fe ( OH) —Fe O +4H O其中Fe(OH) 不稳定，易进一步发生反应，最终生成Fe O 。
pH值对高氮钢在NaCl溶液中腐蚀行为的影响
第26卷第2期2014年3月腐蚀科学与防护技术CORROSION SCIENCE AND PROTECTION TECHNOLOGYV ol.26No.2Mar.2014 pH值对高氮钢在NaCl溶液中腐蚀行为的影响刘丽霞1乔岩欣21.苏州市产品质量监督检验所苏州215104;2.江苏科技大学材料科学与工程学院镇江212003摘要：利用动电位极化曲线、电化学阻抗谱和电流-时间响应曲线对高氮钢在不同pH值NaCl溶液中的电化学行为进行了研究。
结果表明，高氮钢在酸性NaCl溶液中处于非稳定状态，出现3个自腐蚀电位，在碱性NaCl中发生阳极钝化，腐蚀速率随溶液pH值的增加而降低；在阳极极化条件下，高氮钢在中性NaCl溶液中生成的膜疏松多孔，对基体的保护性较差；而酸性和碱性NaCl溶液中，生成的钝化膜比中性NaCl中的致密。
H+和OH-参与了钝化膜的成膜过程。
关键词：腐蚀电化学高氮钢钝化中图分类号：TG172文献标识码：A文章编号：1002-6495(2014)02-0132-05Effect of pH Value on Electrochemical Behavior of High Nitrogen Stainless Steel in NaCl SolutionLIU Lixia1,QIAO Yanxin21.Suzhou Institute of Supervision and Inspection on Product Quality,Suzhou215104,China;2.School of Materials Science and Engineering,Jiangsu University of Science and Technology, Zhenjiang212003,ChinaAbstract:The electrochemical behavior of high nitrogen stainless steel(HNS)in1mol/L NaCl so-lution with different pH values was investigated by means of potentiodynamic polarization curves, electrochemical impendence spectrum and current-time transient curves.The results show that an-odic passivation of HNS could occur in alkaline solutions,while the corrosion rate of HNS de-creased with the increasing pH value;a porous film might be grown on HNS in neutral NaCl solu-tion due to the companying processes of dissolution and repassivation.In acidic and alkaline NaCl solutions,the formed passive films on HNS exhibit superior protectiveness rather than that in neu-tral NaCl solution.Key words:corrosion,electrochemical,high nitrogen stainless steel,passivation1前言由于不锈钢具有良好的力学性能和耐蚀性，对不锈钢的研究一直都是很多研究者关注的重点。

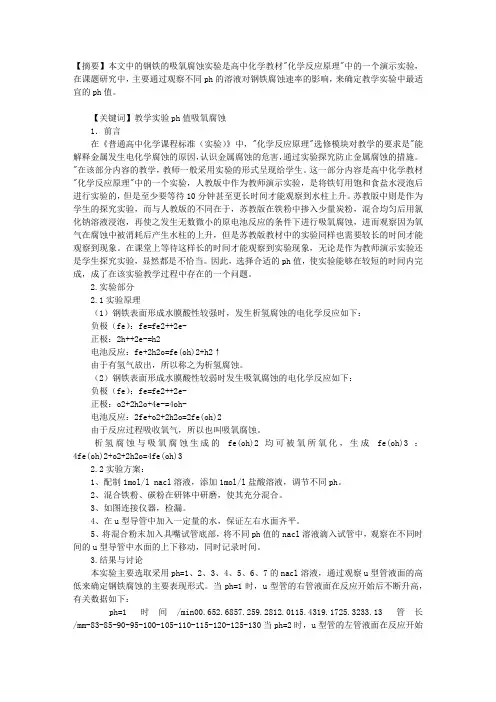

PH对钢铁吸氧腐蚀的影响
【摘要】本文中的钢铁的吸氧腐蚀实验是高中化学教材"化学反应原理"中的一个演示实验，在课题研究中，主要通过观察不同ph的溶液对钢铁腐蚀速率的影响，来确定教学实验中最适宜的ph值。
【关键词】教学实验ph值吸氧腐蚀1．前言在《普通高中化学课程标准（实验）》中，"化学反应原理"选修模块对教学的要求是"能解释金属发生电化学腐蚀的原因，认识金属腐蚀的危害，通过实验探究防止金属腐蚀的措施。
"在该部分内容的教学，教师一般采用实验的形式呈现给学生。
这一部分内容是高中化学教材"化学反应原理"中的一个实验，人教版中作为教师演示实验，是将铁钉用饱和食盐水浸泡后进行实验的，但是至少要等待10分钟甚至更长时间才能观察到水柱上升。
苏教版中则是作为学生的探究实验，而与人教版的不同在于，苏教版在铁粉中掺入少量炭粉，混合均匀后用氯化钠溶液浸泡，再使之发生无数微小的原电池反应的条件下进行吸氧腐蚀，进而观察因为氧气在腐蚀中被消耗后产生水柱的上升，但是苏教版教材中的实验同样也需要较长的时间才能观察到现象。
在课堂上等待这样长的时间才能观察到实验现象，无论是作为教师演示实验还是学生探究实验，显然都是不恰当。
因此，选择合适的ph值，使实验能够在较短的时间内完成，成了在该实验教学过程中存在的一个问题。
2.实验部分2.1实验原理（1）钢铁表面形成水膜酸性较强时，发生析氢腐蚀的电化学反应如下：负极（fe）：fe=fe2++2e-正极：2h++2e-=h2电池反应：fe+2h2o=fe(oh)2+h2↑由于有氢气放出，所以称之为析氢腐蚀。
（2）钢铁表面形成水膜酸性较弱时发生吸氧腐蚀的电化学反应如下：负极（fe）：fe=fe2++2e-正极：o2+2h2o+4e-=4oh-电池反应：2fe+o2+2h2o=2fe(oh)2由于反应过程吸收氧气，所以也叫吸氧腐蚀。
析氢腐蚀与吸氧腐蚀生成的fe(oh)2均可被氧所氧化，生成fe(oh)3 ：4fe(oh)2+o2+2h2o=4fe(oh)32.2实验方案：1、配制1mol/l nacl溶液，添加1mol/l盐酸溶液，调节不同ph。
铁吸氧腐蚀与析氢腐蚀的实验改进
铁吸氧腐蚀与析氢腐蚀的实验改进
铁吸氧腐蚀和析氢腐蚀是铁材料在不同环境中受到腐蚀的两种常见形式。
在实验中，
我们需要了解铁吸氧腐蚀和析氢腐蚀的机理，并采取一些改进措施来降低腐蚀的程度。
我们来讨论铁吸氧腐蚀的实验改进。
铁在含氧环境中容易发生氧化反应，形成氧化铁，进而导致铁的腐蚀。
为了减少铁吸氧腐蚀的发生，可以采取以下措施：
1. 使用氮气代替空气。
氮气是一种无色无味的气体，不会与铁发生氧化反应，因此
可以减少铁吸氧腐蚀的可能性。
2. 添加缓蚀剂。
缓蚀剂可以抑制铁与氧发生反应，从而减少铁的氧化速率。
常见的
缓蚀剂有有机磷酸盐和氮杂环化合物等。
3. 使用防腐蚀涂层。
在铁表面涂覆一层防腐蚀涂层，可以隔绝铁与氧的接触，从而
减少铁吸氧腐蚀。
1. 选择适当的pH值。
酸性环境下pH值的增加可以减少析氢腐蚀的速率。
可以通过添加碱性物质来提高溶液的pH值。
3. 采用钝化处理。
钝化是一种在金属表面形成钝化膜的方法，可以有效地减少金属
的腐蚀。
在铁表面形成一层稳定的钝化膜，可以减少析氢腐蚀的发生。
铁吸氧腐蚀和析氢腐蚀的实验改进可以通过改变环境条件、添加缓蚀剂和使用防腐蚀
涂层等方法来降低腐蚀的程度。
通过这些改进措施，我们可以更好地研究铁在不同环境中
的腐蚀机理，以及采取相应的措施来保护铁材料的性能。
再生水PH值对碳钢管道的腐蚀速率影响
再生水PH值对碳钢管道的腐蚀速率影响摘要：碳钢管道在再生水处理中扮演着重要角色，然而其腐蚀问题也备受关注。
pH值作为一个重要参数，被认为与管道腐蚀速率存在关系。
本文研究了再生水的pH值对碳钢管道腐蚀速率的影响，通过分析在酸性再生水（低pH值）、碱性再生水（高pH值）、中性再生水（接近中性pH值）对碳钢管道的腐蚀速率影响的具体情况，并在此基础上提出延长碳钢管道使用寿命和减少腐蚀风险的有效策略。
关键词：再生水；pH值；腐蚀速率；废水前言：碳钢管道在工业和民用领域广泛应用，而腐蚀是其常见的问题之一。
再生水作为一种可再利用的水资源，在环保和可持续发展方面具有重要意义，并逐渐被应用于许多领域。
然而，再生水的pH值对碳钢管道腐蚀速率的影响仍需要深入研究。
pH值是描述溶液酸碱性质的重要指标，对金属腐蚀行为具有重要影响。
先前的研究表明，溶液的pH值与金属表面反应的电荷转移过程密切相关，从而影响了金属的腐蚀速率。
然而，关于再生水pH值对碳钢管道腐蚀速率的具体影响，目前尚缺乏系统性的研究和深入的理解。
1再生水的概述再生水是指通过适当的处理和净化技术将废水或污水进行处理后，使其达到可以再次使用的水质标准。
它是一种可再生的水资源，有助于解决水资源短缺和环境保护的问题。
一般而言，再生水的处理过程通常包括多个步骤，例如物理处理、化学处理和生物处理。
这些步骤可以去除废水中的悬浮物、溶解物、有机物、微生物和其他污染物，以提高水质。
在社会生活与生产的各个领域内，再生水可以用于多种用途，包括农业灌溉、工业用水、城市景观用水和补充地下水等。
在农业领域，再生水的利用可以减轻对传统淡水资源的依赖，并实现农业可持续发展。
在工业和城市领域，再生水的应用可以降低对自然水源的压力，同时促进资源循环利用。
为了确保再生水的安全和合规性，在再生水处理过程中通常采用严格的监测和控制措施。
这包括对水质进行定期检测和分析，以确保再生水符合相关水质标准和适用法规要求，现阶段，再生水在解决水资源问题方面具有重要作用，但其广泛应用仍面临一些挑战。
PH值对金属离子吸附过程的影响研究
PH值对金属离子吸附过程的影响研究随着现代化的进程，环境问题已经成为了我们越来越关注的话题。
其中，污染问题就是最为引人关注的问题之一。
随着工业的发展，金属离子的污染已经成为了环境问题的重要组成部分。
因此，越来越多的人们开始关注金属离子的生态环境影响。
目前，许多学者已经研究过金属离子在吸附过程中的一些关键因素，PH值则是其中一个比较关键的因素之一。
本文就要对 PH 值对金属离子吸附过程的影响进行一些探讨。
一、PH 值对金属离子吸附过程的影响在环境水样中，金属离子的存在形式有很多种，其中离子状态占了绝大多数。
因此，在硅胶、氧化铝等吸附剂的作用下，离子相对共存的概率是比较大的。
而PH 值则对这种离子共存的情况产生了一定的影响。
在我们的生活中，很多人都知道许多物质都有酸性或者碱性，而 PH 值也是一个反映酸碱度的指标。
PH 值的大小决定了金属离子的化学状态。
比如，当 PH 值较低时，金属离子会处于阳离子状态。
而在 PH 值较高的情况下，金属离子则优先处于阴离子状态。
许多学者通过实验得出的结论是，不同 PH 值下，金属离子的吸附量存在着一定的差异。
当 PH 值较低的时候，金属离子的吸附量相对较小。
而当 PH 值较高时，金属离子的吸附量则相对较大。
因此， PH 值的改变也会直接影响到金属离子的吸附过程。
二、 PH 值改变对金属离子吸附过程的影响原理分析PH 值的改变与金属离子的酸碱度有着密切的关系。
在不同的 PH 值下，金属离子的酸碱度也会有所变化。
在 PH 值较低的情况下，金属离子会处于更活跃的状态，同时也会具有更强的还原性和活性。
这导致了金属离子的吸附能力降低，进而导致了金属离子的吸附效率下降。
相反，当 PH 值较高时，金属离子会更多地处于阴离子状态，因此具有更强的吸附能力和亲和力。
此时，金属离子的吸附效率就会相应地提高。
此外，还应该注意到吸附剂对 PH 值的影响。
因为吸附剂的种类和化学性质不同，它们对 PH 值的影响也不同。
ph和钢材腐蚀速率的关系
ph和钢材腐蚀速率的关系标题：ph值对钢材腐蚀速率的影响引言：钢材是一种广泛应用于建筑、制造和其他领域的重要材料。
然而，钢材在特定环境条件下容易受到腐蚀的影响，降低其使用寿命和性能。
而ph值是衡量溶液酸碱性的指标之一，对钢材腐蚀速率具有重要影响。
本文将探讨ph值对钢材腐蚀速率的关系，并分析其中的原因。
一、什么是腐蚀？腐蚀是指金属或其他材料与周围环境中的化学物质相互作用，导致其性能和结构的不可逆性损坏的过程。
钢材腐蚀主要是由于其主要成分铁与氧气和水反应生成的氧化铁层的破坏。
二、ph值对钢材腐蚀速率的影响ph值是溶液酸碱性的常用指标，其取值范围从0到14。
当ph值小于7时，溶液呈酸性；当ph值大于7时，溶液呈碱性；当ph 值等于7时，溶液呈中性。
钢材在不同ph值条件下的腐蚀速率表现出明显的差异。
1. 酸性环境下的腐蚀在酸性环境下，钢材的腐蚀速率通常较高。
这是因为酸性环境中的氢离子能够与钢材表面的氧化铁层反应，生成可溶性的铁离子，并进一步加速钢材的腐蚀过程。
此外，酸性环境中的氢离子还能够直接与钢材表面的铁原子形成氢气，导致钢材的局部腐蚀。
2. 碱性环境下的腐蚀与酸性环境不同，碱性环境对钢材的腐蚀速率往往较低。
碱性环境中的氢氧根离子能够与钢材表面的氧化铁层反应，生成不溶性的氢氧化铁，形成一层保护性的膜，减缓钢材的腐蚀过程。
此外，碱性环境中的氢氧根离子还能够中和一部分酸性物质，降低溶液的酸性程度，从而减少钢材腐蚀的可能性。
三、ph值对钢材腐蚀速率的原因ph值对钢材腐蚀速率的影响主要是由于溶液中的氢离子或氢氧根离子与钢材表面的氧化铁层发生反应。
在酸性环境下，氢离子能够与氧化铁层反应，生成可溶性的铁离子，并加速钢材的腐蚀。
而在碱性环境下，氢氧根离子能够与氧化铁层反应，生成不溶性的氢氧化铁，形成保护性的膜，减缓钢材的腐蚀速率。
四、如何减缓钢材的腐蚀速率？1. 选择合适的材料：在特定环境中，选择具有良好耐蚀性的材料，如不锈钢等，可以减缓钢材的腐蚀速率。
