端子压接标准
端子压接标准及检验规范

端子压接标准及检验规范一、引言端子压接是一种常见的电气连接方式,用于将导线与端子连接,实现电流传输和信号传递。
为了保证电气连接的可靠性和安全性,端子压接需要遵循一定的标准和检验规范。
本文将介绍一些常见的端子压接标准和检验规范。
二、端子压接标准2.美国标准:美国国家标准学会(ANSI)和美国电气制造商协会(NEMA)制定了关于端子压接的标准。
其中,ANSIC119系列标准主要适用于传输和分配系统中使用的压接端子和配件,而NEMAWC系列标准适用于电线和电缆中使用的压接端子。
3. 其他标准:各个国家和地区还有一些针对特定行业或特定材料的端子压接标准,如德国尼盖尔(Negele)公司的压接端子标准等。
三、端子压接检验规范1.外观检查:对端子压接的外观进行检查,包括端子的色泽、表面是否有明显的划痕、变形或氧化等情况。
2.尺寸检验:测量压接端子的尺寸,包括导线进入端子的长度、导线固定部分的长度和端子的总长度等。
3.强度检验:对压接端子的强度进行检验,主要包括端子是否能够承受预定的拉力,以及在规定的压接力下是否能够保持良好的连接状态。
4.电气性能检验:通过使用示波器或万用表等设备对压接端子的接触电阻、电压降、接触可靠性等进行检测和分析,以保证端子压接的电气性能符合要求。
5.可靠性检测:对压接端子进行抽样检验和可靠性测试,以评估其在长期使用中的可靠性和稳定性。
6.检验记录:对每次压接进行检验时,需要详细记录相关的检验数据和结果,以备后续追溯和分析。
四、结论端子压接是一种常见的电气连接方式,必须遵循一定的标准和检验规范,以保证电气连接的可靠性和安全性。
国际电工委员会、美国标准以及其他相关标准制定了相应的端子压接标准,包括对端子尺寸、力度和电气性能等方面的要求。
对于端子压接的检验,主要包括外观检查、尺寸检验、强度检验、电气性能检验和可靠性检测等方面的内容。
通过遵循标准和执行检验规范,可以确保端子压接的质量和可靠性,从而提高电气连接的安全性和可靠性。
sc端子压接标准

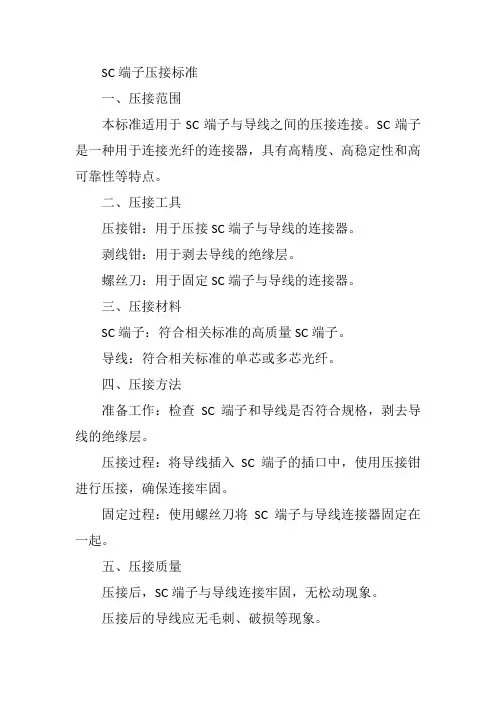

SC端子压接标准
一、压接范围
本标准适用于SC端子与导线之间的压接连接。
SC端子是一种用于连接光纤的连接器,具有高精度、高稳定性和高可靠性等特点。
二、压接工具
压接钳:用于压接SC端子与导线的连接器。
剥线钳:用于剥去导线的绝缘层。
螺丝刀:用于固定SC端子与导线的连接器。
三、压接材料
SC端子:符合相关标准的高质量SC端子。
导线:符合相关标准的单芯或多芯光纤。
四、压接方法
准备工作:检查SC端子和导线是否符合规格,剥去导线的绝缘层。
压接过程:将导线插入SC端子的插口中,使用压接钳进行压接,确保连接牢固。
固定过程:使用螺丝刀将SC端子与导线连接器固定在一起。
五、压接质量
压接后,SC端子与导线连接牢固,无松动现象。
压接后的导线应无毛刺、破损等现象。
压接后的导线颜色应一致,无混色现象。
六、注意事项
在压接过程中,应注意安全,避免受伤。
在使用压接钳和螺丝刀等工具时,应注意力度和角度,避免损坏工具和产品。
在运输和使用过程中,应注意保护SC端子和导线连接器,避免受到撞击和振动。
七、检验标准
检查SC端子与导线连接器的外观是否完好,无破损、松动等现象。
使用测试仪器对SC端子与导线连接器进行测试,确保连接质量和稳定性符合相关标准。
对于不合格的产品,应及时进行返工或报废处理。
八、包装运输
SC端子与导线连接器应采用防震、防潮、防尘等保护措施进行包装。
在运输过程中,应注意避免剧烈振动和冲击,确保产品安全到达目的地。
端子接线压接高度及宽度标准

端子接线压接高度及宽度标准端子接线压接是电气连接中重要的一步,它决定了电气连接的稳定性和可靠性。
在进行端子接线压接时,高度和宽度的标准非常重要。
本文将详细介绍端子接线压接的高度和宽度标准。
一、端子接线压接高度标准端子接线压接的高度标准是指端子上导体裸露的高度。
它对于电气连接的可靠性和绝缘性起着至关重要的作用。
一般来说,高度标准会根据不同的端子类型和应用领域有所不同。
对于一般的低压端子,其高度一般要求在1.5mm至2mm之间。
这是因为这些端子通常用于低压、低电流的电路连接,对于电气性能的要求相对较低,高度标准也相应较低。
而对于高压、高电流的端子,其高度标准则会相应提高。
在高电压、高电流的应用场景中,要求端子的压接面积尽可能大,以降低电阻和热量产生,提高电气连接的稳定性。
因此,这类端子的高度标准一般会在2mm至2.5mm之间。
此外,端子接头的高度标准还应该注意以下几点:1. 接线端子的高度要均匀一致,避免出现高低不平。
2. 不同型号、不同规格的端子在高度标准上可能有所不同,需要根据实际情况进行调整。
3. 在压接过程中,应避免过度压接导致高度不满足标准。
二、端子接线压接宽度标准端子接线压接的宽度标准是指按照端子的设计规格,导线被挤压后的宽度。
与高度标准类似,宽度标准也会根据不同的端子类型和应用领域有所不同。
在一般的低压、低电流的应用场景中,端子接线的宽度标准一般会在1mm至1.5mm之间。
这是因为低电流下,端子对于电阻和热量的要求相对较低,宽度标准也相应较低。
而在高压、高电流的应用场景中,端子接线的宽度标准则会相应提高。
高电流时,通过增加接线的宽度,可以减小导线的电阻和热量产生,提高电气连接的稳定性。
因此,这类端子的宽度标准一般会在1.5mm至2mm之间。
不同型号、不同规格的端子在宽度标准上也会有所不同,需要根据实际情况进行调整。
同时,在压接过程中,应避免过度压接导致宽度不满足标准。
总结:端子接线压接的高度和宽度标准是保证电气连接质量和可靠性的重要因素。
端子压接 标准

端子压接标准1. 端子压接的定义端子压接是一种电线连接技术,通过使用端子和压接工具将电线与插座、插头或连接器等电器设备连接起来。
它能够提供可靠的电气连接,并能够承受一定的电流和电压。
2. 端子压接的标准端子压接技术在不同的国家和地区有着不同的标准和规范。
下面将介绍一些常见的标准。
2.1. DIN标准DIN标准是德国制定的电气连接端子的标准。
根据DIN标准,端子的尺寸、电气性能和连接方式等都有明确的规定。
这样一来,不同厂家生产的端子可以互换使用,保证了连接的可靠性和一致性。
2.2. IEC标准IEC标准是国际电工委员会制定的电气设备的国际标准。
在IEC标准中,有关端子压接的规范主要包括电器连接器插座的尺寸、连接方式、接触电阻、电流容量等方面的要求。
2.3. UL标准UL标准是美国制定的电器安全标准,对一系列电器产品的安全性进行了规范。
对于端子压接来说,UL标准主要关注端子的材料、结构、电气性能、温度和电流等方面的要求,确保端子连接的安全可靠。
3. 端子压接的工具和方法为了进行端子压接,我们需要一些特殊的工具。
下面介绍几种常见的端子压接工具和方法。
3.1. 端子压接钳端子压接钳是一种专门用于压接电线和端子的工具。
它通常由钳头、压接孔和手柄构成。
在使用端子压接钳时,首先将电线的末端插入压接孔中,然后用钳头施加力气,将电线压接到端子上。
3.2. 自动端子压接机自动端子压接机是一种能够自动完成端子压接的设备。
它通常由一个电动机、控制系统和压接针等部件组成。
使用自动端子压接机可以提高生产效率,减少人力成本。
3.3. 端子压接方法在进行端子压接时,应注意以下几点:•选择合适的端子和电线材料,确保它们可以相互兼容。
•在压接之前,应检查电线和端子的接触面是否干净,无油污和腐蚀物。
•确保电线插入端子的深度适当,不过分或不足。
4. 端子压接的质量控制端子压接的质量控制是确保连接的可靠性和安全性的重要步骤。
以下是一些常见的质量控制措施。
电缆端子压接标准

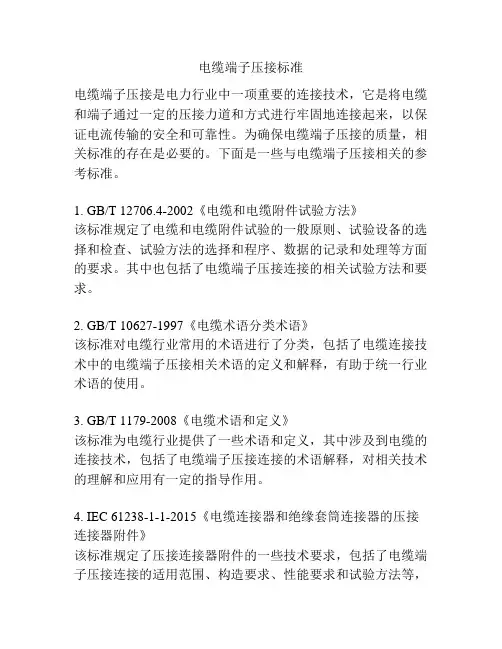

电缆端子压接标准电缆端子压接是电力行业中一项重要的连接技术,它是将电缆和端子通过一定的压接力道和方式进行牢固地连接起来,以保证电流传输的安全和可靠性。
为确保电缆端子压接的质量,相关标准的存在是必要的。
下面是一些与电缆端子压接相关的参考标准。
1. GB/T 12706.4-2002《电缆和电缆附件试验方法》该标准规定了电缆和电缆附件试验的一般原则、试验设备的选择和检查、试验方法的选择和程序、数据的记录和处理等方面的要求。
其中也包括了电缆端子压接连接的相关试验方法和要求。
2. GB/T 10627-1997《电缆术语分类术语》该标准对电缆行业常用的术语进行了分类,包括了电缆连接技术中的电缆端子压接相关术语的定义和解释,有助于统一行业术语的使用。
3. GB/T 1179-2008《电缆术语和定义》该标准为电缆行业提供了一些术语和定义,其中涉及到电缆的连接技术,包括了电缆端子压接连接的术语解释,对相关技术的理解和应用有一定的指导作用。
4. IEC 61238-1-1-2015《电缆连接器和绝缘套筒连接器的压接连接器附件》该标准规定了压接连接器附件的一些技术要求,包括了电缆端子压接连接的适用范围、构造要求、性能要求和试验方法等,可以作为电缆端子压接连接技术的参考依据。
5. ANSI/TIA-568-D《通用分布式低压缩电缆端子和配线器终端的性能要求》该标准是美国国家标准协会和信息技术产业协会制定的标准之一,主要针对通用分布式低压缩电缆端子和配线器终端的性能要求进行规定,对电缆端子压接连接技术也有相关的规定和要求。
以上是一些与电缆端子压接连接技术相关的参考标准,它们为电力行业中电缆连接工作的质量和可靠性提供了一定的指导和保障。
在实际操作时,相关标准的合理应用和遵守可有效提高电缆端子压接质量,确保电缆连接的安全和可靠性。
u型端子压接标准

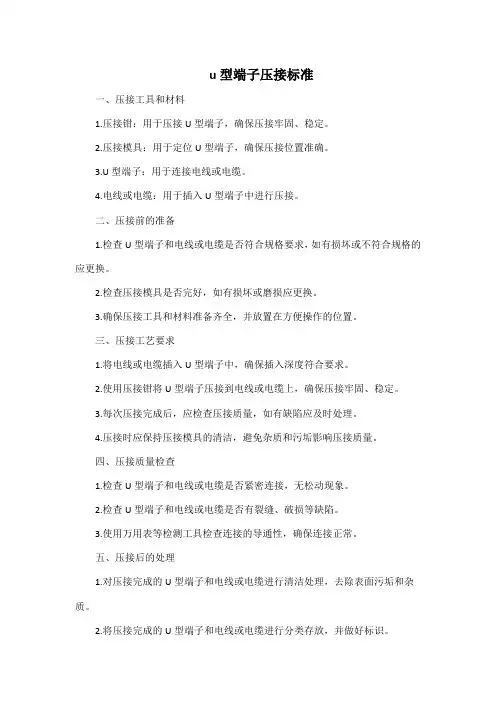

u型端子压接标准
一、压接工具和材料
1.压接钳:用于压接U型端子,确保压接牢固、稳定。
2.压接模具:用于定位U型端子,确保压接位置准确。
3.U型端子:用于连接电线或电缆。
4.电线或电缆:用于插入U型端子中进行压接。
二、压接前的准备
1.检查U型端子和电线或电缆是否符合规格要求,如有损坏或不符合规格的应更换。
2.检查压接模具是否完好,如有损坏或磨损应更换。
3.确保压接工具和材料准备齐全,并放置在方便操作的位置。
三、压接工艺要求
1.将电线或电缆插入U型端子中,确保插入深度符合要求。
2.使用压接钳将U型端子压接到电线或电缆上,确保压接牢固、稳定。
3.每次压接完成后,应检查压接质量,如有缺陷应及时处理。
4.压接时应保持压接模具的清洁,避免杂质和污垢影响压接质量。
四、压接质量检查
1.检查U型端子和电线或电缆是否紧密连接,无松动现象。
2.检查U型端子和电线或电缆是否有裂缝、破损等缺陷。
3.使用万用表等检测工具检查连接的导通性,确保连接正常。
五、压接后的处理
1.对压接完成的U型端子和电线或电缆进行清洁处理,去除表面污垢和杂质。
2.将压接完成的U型端子和电线或电缆进行分类存放,并做好标识。
3.对不合格的压接产品进行返工或报废处理,避免流入下一道工序。
端子压接规范详述

端子压接规范详述1、压接要求1. 芯线(导体)和塑线(绝缘体)压接处外观要求:1)芯线压接处:芯线必须可见。
芯线末端必须超出芯线压接处,且其超出部分不得影响端子的装配功能即不能伸入到端子的接触区域。
塑线压接处必须保证塑线末端、芯线同时可见。
2)芯线压接处、塑线压接处:导体不允许有任何单根导线外露及损伤。
针对以上要求,对于芯线和塑线压接外观的判定总则为:2. 喇叭口压接要求喇叭口分前喇叭口和后喇叭口。
后喇叭口必须保证能看到,前喇叭口最好也要有。
无喇叭口和过大的喇叭口都是不可接受的。
一般要求,喇叭口近似为端子材料的2倍,要求要后端必须能明显看到喇叭口,判定依据可参照下图:3. 余料切断要求端子压接时,要求必须能看到余料;过长的余料长度、无余料都是不可接受的。
通常要求余料切断长度为端子材料的1.0-1.5倍。
对于余料切断的具体长度判断要求满足以下三点:1)余料切断前端不超过0.3mm,后端长度不超过0.5mm;2)余料上的毛边不允许超过0.3mm;3)余料和毛边必须不能影响端子插入护套里。
4. 端子压接容易发生的变形及判断标准。
要求:端子弯曲变形不允许影响端子连接,及端子的接插功能。
5. 有密封塞的端子压接要求对于有些需要加密封塞的端子压接,主要有以下几点:1)密封塞在塑线压接部位必须安全可靠;2)密封塞在压接后无损坏现象;3)密封塞颈部末端在塑线压接和芯线压接之间必须可见;4)导线的绝缘皮在密封塞内必须可见。
2、压接截面1. 压接截面分析判定:1)压接对称;2)所有的芯线都被压紧;3)端子芯线压接内壁无裂缝;4)芯线压接区压接片中心闭合,顶端无间隙。
合格的塑线压接有以下三种压接方式:1)F-压接;2)重叠压接;3)交叉压接。
普通端子压接截面分析判定图:注意:芯线压接披锋高度不允许超过0.13mm,宽度不允许超过0.1mm。
旗型端子压接截面分析判定图:合格的(带密封塞)压接截面参考下图:不合格的(带密封塞)压接截面如下图所示:密封塞被刺穿。
端子压接技术标准

端子压接技术标准
一、引言
端子压接技术是一种常见的电气连接技术,用于连接不同电气设备或电线电缆。
进行合适的端子压接是确保电气连接可靠和安全的关键。
为了确保端子压接质量,保证连接的稳定性和导电性能,国际上制定了端子压接技术的一系列标准。
本文将介绍几个常见的端子压接技术标准,并详细解析标准的内容和要求。
二、UL486标准
UL 486标准是美国安全试验实验室(Underwriters Laboratories,简称UL)发布的一个端子压接技术标准。
该标准主要涵盖了端子压接的分类、尺寸要求、压接工具的要求、压接电线的要求等内容。
其中最重要的要求是端子压接应遵循规定的压接工具和适当的压接力度,以确保压接连接的稳定性和导电性。
五、端子压接技术的常见问题和注意事项
在进行端子压接时,除了遵循标准的要求外,还应注意一些常见问题和注意事项。
首先,应选择适当的端子和压接工具,确保其相互匹配。
其次,在压接过程中,应严格控制压接力度和时间,以避免因过度压接而导致的端子损坏或变形。
此外,应定期检查和维护压接工具的状态,保持其良好的使用状态。
六、结论。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
常见缺陷
端子变形---NG 端子刺破绝缘皮---NG 导线松散,没有完全被铆 压住---NG 线股超出端子高度---NG 端子余料变形---NG
绝缘皮开口大于45°---NG
绝缘皮被压进铆接端子---NG 没有压住绝缘皮---NG 铆压区内有股线被压住---NG 线股伸出端子之外---NG 线股伸进端子结合区---NG
线股终端在导体铆
端子损伤---NG
端子未紧贴绝缘皮---NG 绝缘皮没有被铆接 端子完全铆压---NG
ห้องสมุดไป่ตู้线皮压接区变形---NG;
压区不可见---NG
余料过长---NG
端 通用要求
名词 1.绝缘皮检查窗口 2.喇叭口(前/后) 3.刷尾检查窗口 4.锁紧片 5.绝缘铆压区 6.导体压接区 7.端子结合区 8.料带残耳 9.压接柱停止耳朵
子
压
接
标
准
端子压接尺寸及外观要求 1. 线材的准备(参见线材备线标准) 2. 检查剥皮长度、线材长度、芯线剥皮损 伤情况; 3. 检验余料长度 4. 导体压着区检验 A. 压接高度,宽度及压接形状,背面批 批不超过0.1mm B. 拉拔力要求(参见《端子压接高度与 拉拔力测量方法指引》 C. 导体压接部位必须完全闭合并包含 所有线芯 D. 后喇叭口必须可见 E. 导体末端必须平齐、伸出压接区 5.绝缘皮压接 A. 压接尺寸和压接形状,无特殊要求情 况下压接高度取决于线材的大小, 以能压紧线皮不刺穿为标准 B. 摇摆测试,手握离线头6、7cmt处, 上下弯折线90°,无松脱则说明已 压紧,瑞检查线皮无刺破则可接受 C. 除压接外线皮无损伤 6. 弹片及端子的配合区区损伤、变形
此处须看到绝缘皮和导体
此处须看到余料 此处允许出现喇叭口 此处须看到导体
后喇叭口的高度应 为端子材料厚度的2 倍,有喇叭口,小 于2倍,可接受
压接要求
1.压接片顶部必须压紧线皮 2.线皮底部须最少180°贴紧线皮 3.压接片允许开口最多45 °
此处须看到喇叭口
弹片及端子无损和变形
末端可见线芯
压接区压接片互相顶住 、紧闭;两压片及疯子 背面形成明显的压接沟
压接区压接片互相顶住 、紧闭;两压片及端子 背面形成明显的压接沟
压接区压接片互相顶住、 紧闭;两压片端子背面 形成明显的压接沟
1处须有喇叭口,2处 无喇叭口,可接受
绝缘皮超长,但未进入导体压接区,可接受; 绝缘皮下陷但观察口可见绝缘皮,可接受
股线与端子铆接区平齐,可接受; 股线有松散,但无超出铆接端子宽度,可接受
