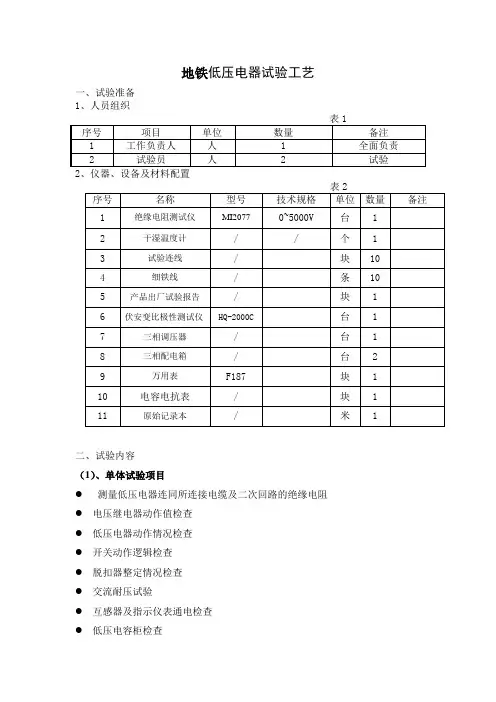

地铁低压电器试验工艺
地铁低压电器试验工艺一、试验准备1、人员组织二、试验内容（1）、单体试验项目●测量低压电器连同所连接电缆及二次回路的绝缘电阻●电压继电器动作值检查●低压电器动作情况检查●开关动作逻辑检查●脱扣器整定情况检查●交流耐压试验●互感器及指示仪表通电检查●低压电容柜检查●事故电源柜功能检查●避雷器检查●电力监控系统检查●核相a)测量低压电器连同所连接电缆及二次回路的绝缘电阻一、意义开关柜主回路、辅助回路绝缘电阻测量主要是对开关柜回路绝缘的检查，绝缘受潮或有故障，例如各种短路、接地、绝缘子破裂等都能有效的反应出来。
二、操作程序1、试验流程图三、试验步骤1、试验准备该项试验应在开关设备安装就位后进行。
试验时应按表1、表2做准备。
2、选择仪器绝缘电阻测试选择MI2077型绝缘电阻测试仪，该仪器测试电压可选。
3、测试主回路、辅助回路的绝缘电阻的测试。
使用1000V兆欧表进行，持续时间为1min，应无闪络及击穿现象。
绝缘电阻均不小于1 MΩ。
在比较潮湿的地方，可不小于0.5 MΩ。
二次回路绝缘测量时应注意回路中是否有数字仪表或PLC等电子设备，试验时应将插件拔出或两端短路。
b)电压继电器动作值检查一、意义电压继电器动作值检查可以有效检查电压继电器在各个电压值下的动作情况，检查其是否满足规程要求。
二、操作程序1、试验流程图三、试验步骤 1、试验准备该项试验应在开关设备安装就位后进行。
试验时应按表1、表2做准备。
2、选择仪器电压继电器动作值检查可使用三相调压器进行。
3、测试用三相调压器输出电压连接在三相电压线圈端子，缓慢升压至线圈吸合，记录吸合电压值与85%额定电压值比较。
缓慢降压至线圈释放，记录释放电压值与5%额定电压值比较。
由于继电器检查电压的同时还检测三相电压的相序，所以同时应注意所加电压相序是否正确。
测量时应先加额定工作电压，如继电器非正常工作状态（红灯常亮或红灯闪烁，其中红灯常亮为定值不对，红灯闪烁为相序不对），调节继电器定值旋钮或改变相序，直至继电器正常工作，然后再进行其他电压值的动作检查。
北京地铁1、2号线供电系统改造工程技术标
北京地铁1、2号线供电系统改造工程技术标目录第一章编制说明 (4)1.1编制说明 (4)1.2编制依据 (4)第二章工程概况 (6)2.1工程总体概述 (6)2.2各系统简介 (6)2.3主要工程量 (7)2.4本工程的特点、难点分析 (14)第三章施工总体策划及部署 (16)3.1施工总体策划 (16)3.2项目管理的目标 (17)3.3施工组织机构及管理职责 (17)3.4时间部署 (17)3.5施工段划分 (19)3.6施工准备 (19)第四章过渡方案及风险分析 (32)4.1地铁1、2号线改造过渡方案 (32)4.2过渡方案的风险分析及应对措施 (50)第五章主要施工方法及技术措施 (53)5.1电缆敷设施工方法 (53)5.2变配电所施工方法 (61)5.3综合监控系统改造施工 (76)5.4牵引网工程施工方法 (79)5.5750V直流电缆的敷设及电缆终端的制作 (81)5.6杂散电流防护系统安装 (83)5.7试验及调试 (86)第六章与监理、设计及其他专业承包人的配合措施 (119)6.1与供电局接口的划分及配合 (119)6.2与轨道施工接口的划分及配合 (119)6.3与通讯施工接口的划分及配合 (119)6.4供电系统相关各专业之间的配合 (119)6.5与供货厂商之间的配合 (120)6.6与设计单位之间的配合 (120)6.7与业主、施工监理单位之间的配合 (121)第七章质量保证措施及创优计划 (121)7.1质量目标 (121)7.2质量保证体系及组织机构 (121)7.3创优工程体系及保证措施 (139)第八章施工总体进度计划及保证措施 (147)8.1施工总工期控制目标 (147)8.2施工总进度计划 (147)8.3主要工期控制点 (147)8.4确保工程工期的各项保障措施 (148)第九章安全防护及文明施工措施 (154)9.1本工程安全文明施工条件概述 (154)9.2安全保证体系及保证措施 (154)9.3文明施工保证体系及保证措施 (172)9.4施工机械和人员交通管理措施 (174)9.5消防治安措施 (175)9.6环境保护措施 (176)第十章紧急预案及措施 (178)10.1消防措施及火险应急预案 (178)10.2防汛措施及应急预案 (178)10.3突发公共卫生事件应急预案 (179)10.4触电事件应急预案 (180)10.5中毒事件应急预案 (180)10.6大件设备的运输预案·············错误！未定义书签。

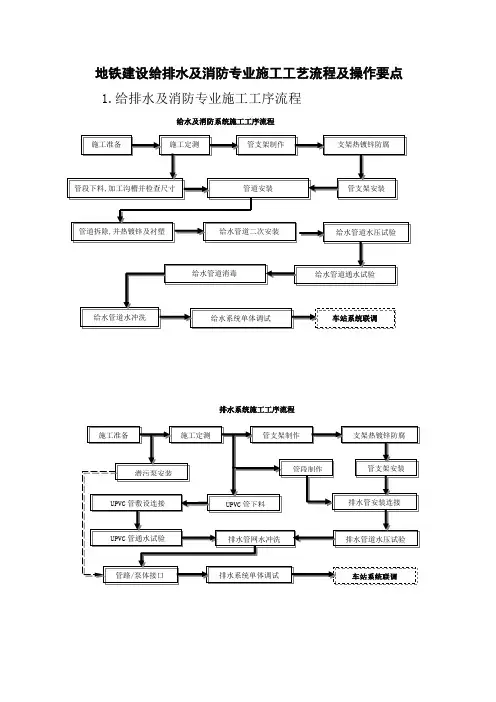

地铁建设给排水及消防专业施工工艺流程及操作要点
地铁建设给排水及消防专业施工工艺流程及操作要点1.给排水及消防专业施工工序流程给水及消防系统施工工序流程排水系统施工工序流程区间消防水系统施工工序流程2.给排水及消防专业施工要点1)施工准备:熟悉图纸，做好施工准备工作。
参照有关专业图和建筑结构图，以及综合管线图纸，核对管道的坐标,标高是否交叉,管道排列所用的空间是否合理,并协同相关人员及时进行处理。
对施工用材料和工机具进行清点、核对。
2）施工定位及测量：a)施工定位和测量工作应在各专业图纸会审工作完成后进行，会同结构施工单位对结构的标高进行复合检查。
b)根据给排水管线设计施工图纸及车站综合管线图，对施工现场的管线实际安装位置进行结构尺寸的测量工作，对给排水管线的线路走向在纵、横向，以及标高等方面进行详细的测量并记录。
按实际测量的结果画出管路、管径、变径、预留管口、阀门位置等施工草图,并在实际安装的结构位置做上标记,按标记分段量出实际安装的标准尺寸,记录在施工草图上,然后按草图测量的尺寸预制、加工、校对且编号。
c)绘制的施工草图须按规定的相关程序进行审核、批准；并经施工现场监理工程师及其它相关专业进行核对、确认。
若存在与设计图纸有较大的变动、变更时，还应取得设计部门以及业主相关部门的认定、批准。
3）管支架制作及防腐a)给排水及消防系统管道支架的材料一般采用A3F钢，管道支、吊架在制作下料、钻孔时均不得采用火焰切割方法，型钢的下料采用切割机，孔位的加工采用台式钻床；支吊架的焊接材料采用T420-T425。
b)支架的管卡采用标准镀锌件，支架在制作完毕后采用热镀锌工艺进行防腐处理；支架的结构形式见图12、图13所示，做作尺寸参见表4；支架在制作焊接完毕后，焊缝表面应进行外观打磨处理，清除焊接时产生的焊瘤、焊渣等物；并对支架进行边角毛刺打磨至光滑。
c)支架在制作完毕后均须做热镀锌防腐处理，热镀锌层厚度不小于80μ。
支架在镀锌前应进行外观检查；表面应整洁无毛刺，相对尺寸应符合要求，对热镀锌处理后的支架不得再进行任何切割修改工作，否则必须重新进行热镀锌处理。
一款新型地铁排流柜的设计
实现与计算机端上位机管理信息系统的实现。
堆垛机是自动化立体仓库执行任务的主要器械，同时也是仓库搬运的主要劳动力，它的运行受到了地面主柜控制系统和上位机管理信息系统的共同作用。
对于控制系统设计而言，PLC控制器和外围扩展设备都是有各种功能模块组成，只需通过编程就可实现模块功能，唯一需要考虑的是它们之间的相互兼容性，因此需根据子系统的功能要求进行编程，明确模块化思想。
参考文献[1]尤晓玲,陈宏希,张治军,段晓燕.PLC在堆垛机控制系统中的应用[J].兰州石化职业技术学院学报,2010,10(1):30-32.[2]周晓光,付莹.基于PC-BASE PLC的自动化立体仓库堆垛机控制系统设计[J].起重运输机械,2006(2):37-39.[3]徐菱,劳扬健,王金诺.基于PLC的堆垛机控制系统设计[J].组合机床与自动化加工技术,2005(1):72-73,75.[4]田峰,韩绍军.PLC在堆垛机控制系统中的应用[J].国内外机电一体化技术,2001,4(2):50-52.作者简介：哈贵庭（1961—），男，回族，宁夏灵武人，大学本科，宁夏职业技术学院教授，主要研究方向：计算机网络、计算机过程控制。
浅谈一款新型地铁排流柜的设计西安市地下铁道有限责任公司 路春莲【摘要】地铁排流柜作为地铁杂散电流腐蚀防护系统中的一款重要设备，其控制方式的不同会得到不同的防腐蚀效果，本文将一款新型排流柜与传统排流柜控制方式进行对比，提出了新型排流柜的设计方案，通过实际应用，验证该新型排流柜具有响应速度快，排流效果理想的优点。
【关键词】排流柜；杂散电流；IGBT；单片机；实时控制1.杂散电流的概念在世界各地的地铁中，普遍采用直流电作为地铁车辆的电源，且大多数采用走行钢轨作为牵引电流的回流通道。
随着地铁运行时间的延长，车辆与钢轨之间摩擦产生的金属粉尘在地下潮湿环境的作用下，使钢轨与大地之间的绝缘电阻不断减小，致使一部分牵引回流电流流向大地形成杂散电流（也称“迷流”）。

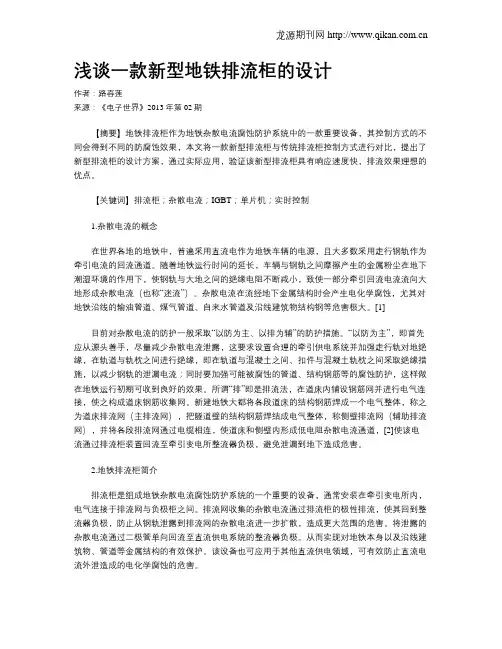

浅谈一款新型地铁排流柜的设计
浅谈一款新型地铁排流柜的设计作者：路春莲来源：《电子世界》2013年第02期【摘要】地铁排流柜作为地铁杂散电流腐蚀防护系统中的一款重要设备，其控制方式的不同会得到不同的防腐蚀效果，本文将一款新型排流柜与传统排流柜控制方式进行对比，提出了新型排流柜的设计方案，通过实际应用，验证该新型排流柜具有响应速度快，排流效果理想的优点。
【关键词】排流柜；杂散电流；IGBT；单片机；实时控制1.杂散电流的概念在世界各地的地铁中，普遍采用直流电作为地铁车辆的电源，且大多数采用走行钢轨作为牵引电流的回流通道。
随着地铁运行时间的延长，车辆与钢轨之间摩擦产生的金属粉尘在地下潮湿环境的作用下，使钢轨与大地之间的绝缘电阻不断减小，致使一部分牵引回流电流流向大地形成杂散电流（也称“迷流”）。
杂散电流在流经地下金属结构时会产生电化学腐蚀，尤其对地铁沿线的输油管道、煤气管道、自来水管道及沿线建筑物结构钢等危害极大。
[1]目前对杂散电流的防护一般采取“以防为主、以排为辅”的防护措施。
“以防为主”，即首先应从源头着手，尽量减少杂散电流泄露，这要求设置合理的牵引供电系统并加强走行轨对地绝缘，在轨道与轨枕之间进行绝缘，即在轨道与混凝土之间、扣件与混凝土轨枕之间采取绝缘措施，以减少钢轨的泄漏电流；同时要加强可能被腐蚀的管道、结构钢筋等的腐蚀防护，这样做在地铁运行初期可收到良好的效果。
所谓“排”即是排流法，在道床内铺设钢筋网并进行电气连接，使之构成道床钢筋收集网。
新建地铁大都将各段道床的结构钢筋焊成一个电气整体，称之为道床排流网（主排流网），把隧道壁的结构钢筋焊结成电气整体，称侧壁排流网（辅助排流网），并将各段排流网通过电缆相连，使道床和侧壁内形成低电阻杂散电流通道，[2]使该电流通过排流柜装置回流至牵引变电所整流器负极，避免泄漏到地下造成危害。
2.地铁排流柜简介排流柜是组成地铁杂散电流腐蚀防护系统的一个重要的设备，通常安装在牵引变电所内，电气连接于排流网与负极柜之间。

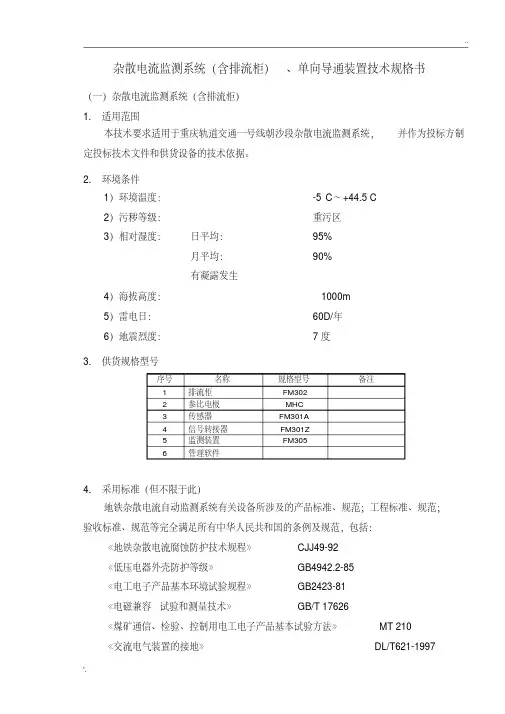

杂散电流监测系统(含排流柜)、单向导通装置技术规格书
杂散电流监测系统（含排流柜）、单向导通装置技术规格书（一）杂散电流监测系统（含排流柜）1. 适用范围本技术要求适用于重庆轨道交通一号线朝沙段杂散电流监测系统，并作为投标方制定投标技术文件和供货设备的技术依据。
2. 环境条件1）环境温度：-5C～+44.5C2）污秽等级：重污区3）相对湿度：日平均：95%月平均：90%有凝露发生4）海拔高度：1000m5）雷电日：60D/年6）地震烈度：7度3. 供货规格型号序号名称规格型号备注1 排流柜FM3022 参比电极MHC3 传感器FM301A4 信号转接器FM301Z5 监测装置FM3056 管理软件4. 采用标准（但不限于此）地铁杂散电流自动监测系统有关设备所涉及的产品标准、规范；工程标准、规范；验收标准、规范等完全满足所有中华人民共和国的条例及规范，包括：《地铁杂散电流腐蚀防护技术规程》CJJ49-92《低压电器外壳防护等级》GB4942.2-85《电工电子产品基本环境试验规程》GB2423-81《电磁兼容试验和测量技术》GB/T 17626《煤矿通信、检验、控制用电工电子产品基本试验方法》MT 210《交流电气装置的接地》DL/T621-1997《地铁设计规范》GB50157-2003《地铁直流牵引供电系统》GB10411-895. 系统构成本工程杂散电流监测系统采用车站（变电所）监测和控制中心集中监测二级监测系统。
杂散电流监测装置通过变电所内通信网络与电力监控系统接口，并将处理和统计后的数据传至监控中心。
杂散电流监测系统由参比电极、整体道床测防端子、地下结构测防端子、测量线、传感器、通信电缆、信号转接器、监测装置组成。
6. 系统功能杂散电流监测装置的输入端与从沿线各传感器引入的通信电缆连接，通过各监测点传感器实时采集监测分区内的结构钢筋的极化电位，参比电极自然本体电位，并对数据进行A/D转换，计算、存贮、统计并通过变电所内通信网络，将统计结果传送到变电所自动化系统，本监测系统具备以下几种功能：6.1 通信功能每个供电区间内的监测装置定期向传感器发出数据采集命令，数据按指定的格式上传到监测装置。
排流装置性能测试操作规程
作业活动
排流装置性能测试
劳动防护要求
正确穿戴劳保用品，工作服扣子系好，戴安全帽，手套。
一、作业前 检查
二、作业前 准备
三、作业流程
重点作业内容
检查测试端子接线是否牢固，无松动现象。
检查万用表，正确插入表笔线（黑线插 COM 孔，红线插 V/ Ω 孔），开启电源查看万用表电池、显示是否正常，将万 用表调至电阻测试档检测表笔是否完好（有蜂鸣声说明表 笔完好）。 准备测试桩门钥匙、尖嘴钳、老虎钳、连接导线、小铲、 皮尺、工具袋、砂纸、黄油、毛刷、橡胶手套、毛巾、水、 记录单、笔。 准备万用表（表笔、线夹），电量应充足，表笔完好。
重要风险提示 / / /
风险消减和预控措施 / / /
试线。 将万用表调至直流电压档，测试管道侧管地电位、地网侧 对地电位；（管地电位、接地极对地电位） 将万用表调至交流电压档，测量缓解后管道交流电压，记 录至“缓解后交流电压”表格；（缓解后交流电压） 断开固态去耦合器和接地体引线之间的连接，将万用表调 至交流电压档，测量缓解前管道交流电压，记录至“缓解前 交流电压”表格；（缓解前交流电压） 用ZC-8测量接地体的接地电阻测量接地装置的接地电阻 （小于30 Ω ）, 记录至“接地极接地电阻”表格；（接地 极接地电阻） 将万用表调至交流电流档，将万用表串联在排流系统的回 路中，正极接固态去耦合器柱，负极接接地体引线，记录 交流排流量至“交流排流量(A)”表格；（交流排流量） 将万用表调至直流电流档，将万用表串联在排流系统的回 路中，正极接固态去耦合器柱，负极接接地体引线，记录 直流泄流量至“直流泄流量(A)”表格；（直流电流漏流量） 将万用表调至电阻档，记录固态去耦合器内阻至“去耦合器 内阻KΩ”表格，一般其内阻为KΩ或MΩ的数量级，当其只 有几个欧姆时，说明固态去耦合器本身失效；（去耦合器 内阻）
杂散电流监测系统(含排流柜)、单向导通装置技术规格书
杂散电流监测系统（含排流柜）、单向导通装置技术规格书（一）杂散电流监测系统（含排流柜）1. 适用范围本技术要求适用于重庆轨道交通一号线朝沙段杂散电流监测系统，并作为投标方制定投标技术文件和供货设备的技术依据。
2. 环境条件1）环境温度：-5︒C～+44.5︒C2）污秽等级：重污区3）相对湿度：日平均：95%月平均：90%有凝露发生4）海拔高度：≤1000m5）雷电日：60D/年6）地震烈度：7度3. 供货规格型号4. 采用标准（但不限于此）地铁杂散电流自动监测系统有关设备所涉及的产品标准、规范；工程标准、规范；验收标准、规范等完全满足所有中华人民共和国的条例及规范，包括：《地铁杂散电流腐蚀防护技术规程》CJJ49-92《低压电器外壳防护等级》GB4942.2-85《电工电子产品基本环境试验规程》GB2423-81《电磁兼容试验和测量技术》GB/T 17626《煤矿通信、检验、控制用电工电子产品基本试验方法》MT 210《交流电气装置的接地》DL/T621-1997《地铁设计规范》GB50157-2003《地铁直流牵引供电系统》GB10411-895. 系统构成本工程杂散电流监测系统采用车站（变电所）监测和控制中心集中监测二级监测系统。
杂散电流监测装置通过变电所内通信网络与电力监控系统接口，并将处理和统计后的数据传至监控中心。
杂散电流监测系统由参比电极、整体道床测防端子、地下结构测防端子、测量线、传感器、通信电缆、信号转接器、监测装置组成。
6. 系统功能杂散电流监测装置的输入端与从沿线各传感器引入的通信电缆连接，通过各监测点传感器实时采集监测分区内的结构钢筋的极化电位，参比电极自然本体电位，并对数据进行A/D转换，计算、存贮、统计并通过变电所内通信网络，将统计结果传送到变电所自动化系统，本监测系统具备以下几种功能：6.1 通信功能每个供电区间内的监测装置定期向传感器发出数据采集命令，数据按指定的格式上传到监测装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地铁排流柜试验工艺
排流柜的主要作用是减少杂散电流对金属结构的腐蚀和对人身的危害，利用排流柜内二极管的单向导通性能为杂散电流提供一条从结构钢到负母线的通路。
调试内容：排流柜投入运行是否正常；电流采集量是否准确；故障信号（IGBT故障、熔断器故障、通信故障）上传是否准确；排流控制装置运行是否正常，通讯及上传量是否正确。
一、试验准备
1、人员组织
表1
2、仪器、仪表及材料配置
表2
二、操作程序
试验流程图如下
1、试验准备
该组试验应在被试物安装就位后进行。
试验现场应有稳定的交流电源和可靠的接地点。
2、选择仪器
干湿温度计，继电器保护测试仪，兆欧表，万用表。
3、仪器检查
由于仪器设备到达现场，经过长途运输和装卸，所以试验前必须对仪器作必要的检查工作，保证仪器设备状态良好。
首先检查外观应完好无损，然后作通电检查.将干湿温度计，放置于通风阳光不能直射的地方。
4、接线
接线前应拆除被试设备的外部连线，拆前应做好标记，防止错误恢复。
5、测试
由一名试验员操作仪器，另一名试验员负责记录数据。
6、记录
测试时应作详细记录。
记录内容包括：试验时间、试验地点、温度、湿度、仪器型号、编号、被试设备铭牌、测试数据。
记录使用墨水笔，字迹要清晰。
7、测试完毕
（1）测试完毕后，检查仪器，检查完后对仪器断电，放好。
（2）如被试设备不做其他项目测试，应准确恢复拆除的所有外
部引线，并经工作负责人确认。
（3）测试完毕后，工作负责人应对原始记录进行审核，内容包括：记录内容是否漏项、测试数据有效数字、单位是否正
确、记录人、试验人签字是否完整，检查无误后，审核人
签字。
8、填写报告
测试完毕后，应及时填写试验报告。
试验报告应用计算机打印，应妥善保管磁盘。
试验报告应由技术负责人签发。
并保存试验报告发放记录。
三、试验项目
A、测试主电路回路、辅助电路回路的绝缘电阻
1原理:测量设备的绝缘电阻，能够有效的检查出设备本身的绝缘整体受潮，部件表面受潮或赃污，以及贯穿性的集中性缺陷，如引线接壳、金属接地等缺陷。
2试验设备选择
电气设备绝缘电阻测试选择A VO兆欧表，该仪器测试电压可选。
兆欧表的电压等级应按下列规定执行：
（1）500V以下至100V的电气设备或回路，采用500V；
（2）10000V以下至500V的电气设备或回路，采用2500V；
（3）10000V以上的电气设备或回路，采用5000V。
3、试验方法：
先用2500V兆欧表测试主电路对柜体外壳的绝缘电阻，（同时记录试验时的环境温度、湿度），应无闪络及击穿现象，阻值应大于5M Ω。
使用500V兆欧表测试辅助回路对柜体外壳绝缘电阻1 min，阻值应大于1MΩ。
比较潮湿的地方可大于0.5 MΩ.
使用500V兆欧表测试柜体框架对地的绝缘电阻1 min，阻值应大于1MΩ。
B、主回路、辅助回路的工频耐压
试验方法：
主回路相互绝缘的带电体之间对地施以工频3000V电压，当回路绝缘电阻值在10MΩ以上时，可采用2500V兆欧表代替，试验持续时间为1min。
辅助回路试验电压1000V，当绝缘电阻值在10MΩ以上时，可采用2500V兆欧表代替，试验持续时间为1min。
应把IGBT等电力电子元件短接，控制线拆开或短接。
C、基本检查
排流柜上电后，电源指示灯亮起，检查面板上的显示是否正确、正常。
观察排流控制装置与上位机通讯是否正常。
D、确定排流回路是否对应
试验方法：
可以先合上“1#接地投入”开关，其所属回路开关变位，依次合开关1#接地退出、2#上行道床投入、2#上行道床退出、3#下行道床投入、3#下行道床退出、4#上行道床投入、4#上行道床退出、5#下行道床投入、5#下行道床退出，就可以确定出排流控制装置上的排流回路编号和实际的排流回路及指示灯是否对应。
同时与上传值核对。
将转换开关打到远方位，让后台依次摇合、摇分各个排流回路。
E、仪表检查
试验方法
排流回路中，我们可以把5个回路分别叫做A、B、C、D和E。
使用三相继保议输出直流电压两根线分别加到回路A的电压取
样线VA+和-V上，查看电压表量程，然后加直流电压，转动面板上数字电压表转换开关到1（即第1排流回路），观察其指针指示是否准确。
依次从回路B、C、D、E的电压采样线VB+、-V；VC+、-V；VD+、-V；VE+、-V上加电压，同时转动数字电压表转换开关到相应回路，观察指针指示是否准确。
分别将各回路电流传感器的两根电流检测线拆开，5回路分别为A-11+、A-11-；B-11+、B-11-；C-11+、C-11-；D-11+、D-11-；E-11+、E-11-，同时查看电流表量程和变比，使用毫伏发生器分别加量，转动数字电流表转换开关分别观察面板上各回路电流表指针指示是否
准确，上传数值是否准确。
F、各排流回路定值校验
试验方法:
通过排流控制器显示屏的“基本状态屏”----“主菜单”-----“采样”可以查看各个排流回路的排流设定值、排流电流值和开入量、开出量的状态。
ipi为排流电流实时采样值
Di为排流回路各开关量输入的实时状态
Do为排流回路各开关量输出的实时状态
可以通过“基本状态屏”----“主菜单”-----“排流设定”来修改排流设定值。
使用毫伏发生器分别从各个回路的电流采样线上根据整定值加量，检查各个排流回路动作值是否与定值一致。
G、排流回路故障信号核对
试验方法：
分别模拟各排流回路IGBT故障、熔断器故障，排流柜面板上各回路对应的故障指示灯应该变亮，同时排流控制器面板上的红色故障指示灯应该变亮，核对故障信号上传是否准确。
H、排流控制器信号核对
试验方法：
首先观察面板上的绿色运行指示灯是否在正常状态下，黄色通讯指示灯通讯正常时闪烁（如果常亮或常灭，表明装置没有接受到上位
机数据或接收数据不正确），并与后台核对。
模拟排流控制器通讯故障，与上传信号核对。
模拟IPM模块故障报警和熔断器熔断报警，观察面板故障指示灯是否亮起，上传信号是否正确。
G、杂散电流监测装置信号核对
试验方法：
给装置上电同样观察面板上的绿色运行指示灯是否在正常状态下，黄色通讯指示灯通讯正常时闪烁（如果常亮或常灭，表明装置没有接受到上位机数据或接收数据不正确），并与后台核对。
模拟杂散电流检测装置通讯故障，与上传信号核对。
通过显示屏的“基本显示屏”-----“主菜单”-----“电压”可以查看监测点的实时电位和相对电位。
从参考电极接线盒处加模拟电压（电压范围是-8V到+8V）,观察监测装置监测点实时电位值是否与所加电压值相符，同时核对上传得实时电位值是否与监测装置上的相符。
