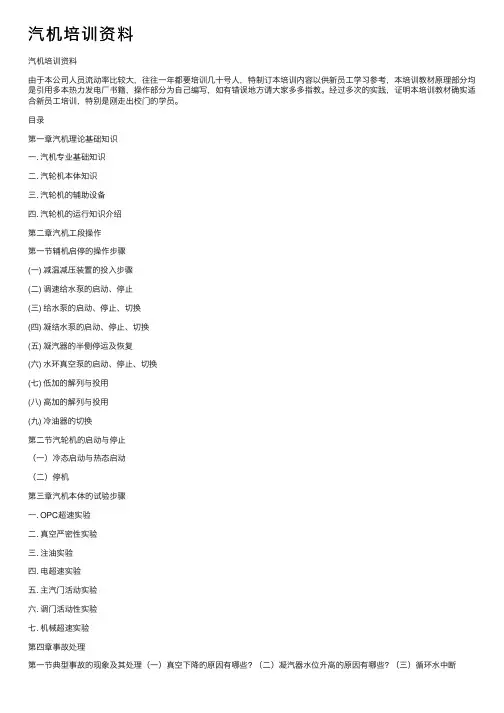

汽机培训资料汽机培训资料由于本公司⼈员流动率⽐较⼤，往往⼀年都要培训⼏⼗号⼈，特制订本培训内容以供新员⼯学习参考，本培训教材原理部分均是引⽤多本热⼒发电⼚书籍，操作部分为⾃⼰编写，如有错误地⽅请⼤家多多指教。
经过多次的实践，证明本培训教材确实适合新员⼯培训，特别是刚⾛出校门的学员。
⽬录第⼀章汽机理论基础知识⼀. 汽机专业基础知识⼆. 汽轮机本体知识三. 汽轮机的辅助设备四. 汽轮机的运⾏知识介绍第⼆章汽机⼯段操作第⼀节辅机启停的操作步骤(⼀) 减温减压装置的投⼊步骤(⼆) 调速给⽔泵的启动、停⽌(三) 给⽔泵的启动、停⽌、切换(四) 凝结⽔泵的启动、停⽌、切换(五) 凝汽器的半侧停运及恢复(六) ⽔环真空泵的启动、停⽌、切换(七) 低加的解列与投⽤(⼋) ⾼加的解列与投⽤(九) 冷油器的切换第⼆节汽轮机的启动与停⽌（⼀）冷态启动与热态启动（⼆）停机第三章汽机本体的试验步骤⼀. OPC超速实验⼆. 真空严密性实验三. 注油实验四. 电超速实验五. 主汽门活动实验六. 调门活动性实验七. 机械超速实验第四章事故处理第⼀节典型事故的现象及其处理（⼀）真空下降的原因有哪些? （⼆）凝汽器⽔位升⾼的原因有哪些? （三）循环⽔中断（四）油系统漏油（五）油泵故障（六）⽔冲击（七）轴向位移增⼤（⼋）超速（九）⼚⽤电中断（⼗）发电机着⽕（⼗⼀）差胀、绝对膨胀异常第⼆节CC60/8.83/3.73-1.27汽轮机组重⼤事故的处理过程（⼀）4.26真空低停机事故（⼆）4.29转速探头失效事故（三）5.4后汽缸满⽔事故（四）5.5差胀⼤停机事故（五）6.29⼚⽤电中断事故（六）7.20低真空重⼤事故报告（七）8.26停机事故（⼋）9.6低真空停机事故报告（⼗）9.29降负荷事故（九）9.20轴加满⽔事故第五章联锁第⼀节联锁图表第⼆节联锁保护整定值第六章岗位安规第⼀节防⽌⽕灾事故的发⽣第⼆节防⽌误操作事故的放⽣第三节防⽌压⼒容器爆破事故第四节防⽌汽机超速和轴系断裂事故。
蒸汽锅炉培训 ppt课件
中国石油
第二部分 蒸汽锅炉检修规程及控制点
锅炉保养：
锅炉长期不用，应采用适当方法保养和防腐。保养方法有干法和 湿法两种，一般停炉一个月以上采用干法，停炉一个月以下采用湿法 。 干法保养：锅炉停炉后放去锅水，将内部污垢彻底清除，冲洗干净。在 炉膛内用微火烘干(注意不要用大火)，然后将10-30毫米块状的生石灰 分盘装好，放置在锅筒内，不使生石灰与金属接触，生石灰的重量， 以锅筒容积每立方米8Kg计算，然后将所有的人孔、手孔、管道阀门 关闭，每三个月检查一次，如生石灰碎成粉状，须即时更换，锅炉重 新运行时应将生石灰和盘取出。
1．基本参数 原稳分厂8吨蒸汽锅炉的型号
是：WNS8-1.25-Q,WNS系列锅炉 是一种由钢板和钢管焊接起来的， 卧式三回程火管锅炉。
中国石油
WNS系列蒸汽锅炉型号的定义
W N S 8─1.25─Q │ │ │ │ │ └─燃料:Q-天然气; │││││ │││││ │ │ │ │ └───────锅炉额定工作压力: 1.25MPa │ │ │ └─────────锅炉的额定蒸发量: 8t/h │ │ └───────────锅炉的燃烧设备型式: S-室燃 │ └─────────────锅炉的燃烧方式: N-内燃 └───────────────锅炉结构型式: W-卧式
中国石油
本锅炉由以下部分构成： １、燃烧机：奥林GP-700M. ２、锅壳 ３、炉胆 ４、回燃室 ５、第二回程烟管 ６、第三回程烟管 ７、前烟箱
中国石油
中国石油
15、压力表 16、压力控制器 17、安全阀 18、排污阀 19、冷凝水疏水管 20、省煤器 21、烟囱 22、上水泵
蒸气工程技术内部培训
分支管的连接ຫໍສະໝຸດ 蒸汽蒸汽冷凝水 不正确 正确
自动排污控制系统 34
下降管
主蒸汽管
疏水阀组
控制阀
自动排污控制系统 35
过滤器
控制阀 过滤器
自动排污控制系统 36
汽水分离器
流向
汽水分离器
自动排污控制系统 37
排除空气
蒸汽排空气阀
Steam Main
空气
热动力疏水阀
自动排污控制系统 38
主蒸汽管疏水阀
自动排污控制系统 10
何 处 安 装 汽 水 分 离 器?
1. 锅 炉 出 口 2. 用 汽 设 备 的 进 口 3. 减 压 阀 和 流 量 计 的 进 口
流向
汽水分离 器
自动排污控制系统 11
空气和不凝性气体的来源
锅
炉 停 机 后， 产 生 真 空 吸 入 空 气 锅 炉 给 水 带 入 补 给 水 和 冷 凝 水 暴 露 在 大 气 中 吸 入 空气
压缩空气设备
自动排污控制系统 4
蒸汽工程基本知识
• 斯派莎克工程（中国）有限公司 • 技术培训课程
自动排污控制系统 5
蒸汽应该是高品质的
• 为 了 最 大 的 出 力， 蒸 汽 到 达
设 备 应 该 具 有 以 下 的 条 件:
• 正确的压力和温度 • 干 燥－ 不 能 含 有 水 分 • 干 净－ 污 垢 和 其 它 固 体 物质积聚在换热面会增 加热阻 • 不 能 含 有 空 气－ 空 气 热 阻 很 大， 减 少 传 热
自动排污控制系统 2
自动排污控制系统 3
斯 派 莎 克 产 品－ 配 套 成 龙， 应 有 尽 有
锅炉控制 流量计 温度控制系统 压力控制系统 安全阀 加湿器 汽水分离器及再 生蒸汽罐 蒸汽疏水阀及检 测器 排气阀及空气排 除器 冷凝水回收泵 气动及电动控制 系统 截止阀及止回阀 过滤器 管道附属设备
蒸汽管道操作人员安全培训规程
蒸汽管道操作人员安全培训规程1. 简介本规程旨在确保蒸汽管道操作人员的安全，并提供必要的培训和指导，以减少事故和灾难的风险。
2. 培训目标通过培训，蒸汽管道操作人员应具备以下能力和知识：- 熟悉蒸汽管道系统的构成和工作原理；- 掌握蒸汽管道的安全操作流程，并能正确使用相关设备；- 学会判断和处理蒸汽管道系统中的常见故障；- 了解和遵守相关法规和标准，确保操作的合法合规。
3. 培训内容培训课程将包括以下内容，覆盖各种操作场景和应急情况：- 蒸汽管道系统的基本结构和配置；- 蒸汽管道的安全操作规程和操作流程；- 蒸汽管道常见故障的识别和排除方法；- 蒸汽泄漏和火灾事故的应急处理；- 相关法规和标准的了解和遵守。
4. 培训方法为了确保培训效果和操作人员的安全，我们将采取以下培训方法：- 理论课程：通过讲座、教材和多媒体资料，向操作人员提供必要的理论知识；- 实践训练：在模拟的蒸汽管道系统中进行操作演练，加强操作技能和应急反应能力；- 实地考察：参观实际的蒸汽管道系统，加深对实际操作环境的了解和认识。
5. 培训评估为了确保培训效果和操作人员的培训质量，我们将进行培训评估和考试，评估内容包括理论知识考核和实际操作能力测试。
6. 培训证书合格通过培训评估和考试的操作人员将获得蒸汽管道操作人员安全培训证书，证书有效期为三年，到期后需重新培训和考核。
7. 培训周期培训周期将根据培训内容和实际需求进行安排，通常为一周左右，具体时间和地点将提前通知操作人员。
8. 培训责任蒸汽管道操作人员的培训将由专业的培训机构或组织负责，他们将负责培训计划的制定、培训教材的提供和培训评估的执行。
9. 培训记录每位操作人员的培训记录将被详细记录，包括培训时间、培训内容、培训成绩等信息，以备日后查阅和管理。
10. 安全宣传除了培训外，我们还将定期进行安全宣传活动，提高操作人员的安全意识和责任感。
以上是蒸汽管道操作人员安全培训规程的基本内容，希望通过培训的实施，能够保障操作人员的安全，并确保蒸汽管道系统的正常运行。
培训资料(蒸汽中断应急预案)
❖ 饱和温度和饱合压力：处于饱和状态的工质温度，即相应压力下的沸腾 温度称为饱和温度。处于饱和状态的压力称为饱和压力，饱和温度随饱 和压力升高就升高，且二者一一对应。
一、水蒸汽的基本知识在克石化的生产过程和利用
❖ 1.4蒸汽所具有的能量 ❖ a.热能 ❖ 我们公司使用三种蒸汽，3.5MPa蒸汽、1.0MPa蒸汽、
❖ ①关闭汽源，以降低产生水击的蒸汽系统的压力。
❖ ②及时排出蒸汽系统内的水。
二、蒸汽中断事件应急预案
❖ 1 风险分析与事件分级 ❖ 1.1事故类型与危害分析 ❖ 可能导致公司蒸汽中断事件的原因大致有以下几点：其一蒸汽支线或主
线泄漏、断裂；其二供蒸汽设备损坏；其三出现大风、洪水、地震以及 地质灾害等，引起变电所失电、新水中断引发供汽中断。 ❖ 危害分析：若发生蒸汽中断事件，用蒸汽装置紧急停工，会对公司生产 造成严重影响，经济损失巨大，严重的会危及到公司生产安全。 ❖ 1.2适用范围 ❖ 克拉玛依石化公司蒸汽系统应急预案适用于热电厂、甲醇厂、炼油一联 合车间、炼油四联合车间等供汽和用汽单位。
二、蒸汽中断事件应急预案
3.1.4预警解除条件
应急指挥领导小组根据事态的发展情况，确认无引发蒸汽系统中断事件或 装置停工可能性时解除预警状态，将预警解除信息通过广播、通信、信息 网络等方式通知各应急处置组。
3.2 信息报告 3.2.1现场报警程序、方式和内容 报告程序：班长或值班干部—调度室—应急办公室主任—应急指挥小组 报告方式：可以采用电话、对讲机等 报告内容：蒸汽系统中断事件发生的时间、位置、原因等简要经过；蒸汽 系统中断事件的范围以及蒸汽系统中断事件造成的人员、设备损失；需要 报告的其它事项。
二、蒸汽中断事件应急预案
3.2.2相关部门24小时应急通讯联络方式 生产运行处值班室：6833121 、6833221、6833219、22135 热电厂值班室：6830014 、6830024 如有火灾或爆炸拨打火警电话：119 急救中心电话：120 3.2.3信息报送以及向外求援方式
电厂知识培训 PPT课件
火力发电厂基础知识培训
山东源和电站工程有限公司 二〇〇九年三月
1
目录
第一篇 第二篇 第三篇 第四篇 第五篇 第六篇
概述 锅炉 汽轮机 火电站系统与辅机 自动控制 电气
2
一、火力发电厂的定义
利用煤、石油和天然气等作为燃料的发电厂，称为火力发电 厂，又称化石燃料发电厂或常规发电厂。火力发电厂的任务是 有效的将化石燃料中蕴藏的化学能转换成电能，服务于人类。
540
535
16.7
16.2
540
535
25
24.2
540/568
538/566
机组容量
1.5-3.0 6-50
25-100 125-200 300-600
600
电厂容量
10以下 10-200 100-650 250-1000 600-1200 1200-2400
21
七、火力发电厂的效率及经济指标
B. 厂用电系统：发电机生产的电脑能，有小部分经降压后由配电装置 送向厂内各用电点。
30
电气接线示意图
31
ቤተ መጻሕፍቲ ባይዱ气主接线图
32
4、控制系统
A. 数据采集系统：包括运行人员控制台、后备BTG盘、工程师控制盘， 进行电厂主辅机生产过程的监控和管理
B. 闭环控制系统：包括机炉协调控制系统、汽机数字电液控制系统、汽 机旁路控制系统和汽动泵控制系统
汽轮机培训基础知识课件
• 叶型：叶片的基本部分，它构成汽流通道，完成能 量的转换。
– 等截面叶片：叶型沿叶高不变
– 变截面叶片：叶型沿叶高变化
• 叶根：叶片与叶轮相连接的部分。它的结构应保证 在任何运行条件下叶片都能牢靠地固定在叶轮上， 并力求制造简单，装配方便。
• （2）给水除氧的目的：除去给水中溶解的氧及其它 气体，防止热力设备及管道的腐蚀和传热恶化，保 证热力设备安全、经济运行。
• （3）给水除氧方法 – 化学除氧：仅作为辅助手段。 – 物理除氧：采用热力除氧原理
• 2、热力除氧原理
• 亨利定律：单位体积中溶于水中的气体量与水面上 该气体的分压力成正比。
3、循环水泵 作用是将冷却水加压输送至凝汽器中去冷却汽
轮机的排汽。
循环水泵多采用轴流泵。
四、给水回热加热系统
（一）回热加热器
• 回热加热器是发电厂热力过程中重要的热力辅助 设备，回热循环提高机组热经济性就是通过回热 加热器对锅炉给水进行加热，以提高给水温度来 实现的。
• 1.回热加热器型式及应用
• （1）分类
三、凝汽系统及设备
凝汽设备的主要作用 有两方面：一是在汽轮 机排汽口建立并维持高 度真空，增强蒸汽在汽 轮机内的作功能力，从 而提高循环热效率；二 是保证蒸汽凝结并供应 洁净的凝结水作为锅炉 给水。
凝汽设备的组成：凝汽器、 抽气器、凝结水泵
•
（一）凝汽器
• 凝汽器的分类：表面式和混合式
• 表面式凝汽器的结构
• 其它分类方法： – 按汽流方向分类：轴流式和辐流式 – 按用途分类：电站汽轮机、工业汽轮机、船 用汽轮机 – 按汽缸数目分类：单缸、双缸、多缸 – 按机组转轴数目分：单轴、双轴 – 按工作状况分类：固定式、移动式
制药用蒸汽知识培训 - 副本
纯蒸汽分配系统
第三部分 纯蒸汽系统
疏水点的防倒吸：
为了防止凝结水或污物从排水漏斗倒吸人使用点，必须采取物理 阻断措施，即排水管口与排水漏斗保持一定距离H，通常取50mm。 这种做法统称为物理阻断排水漏斗或空气阻断排水漏斗。 ASMEBPE-2009中使用点管道的物理阻断做法
纯蒸汽分配系统
第三部分 纯蒸汽系统
自排净
为了洁净和无菌目的，系统的设计要尽量考虑重力自排尽。具体要考虑以下几个 方面:
(1)合理安排坡度、坡向; (2)阀门或管件等的结构设计要尽量减少流体滞留，按自排尽理念设计; (3)阀门、管件等内径要一致; (4)卫生型隔膜阀的安装要按照厂家自排尽安装角度安装; (5)仪表安装尽量垂直安装。 纯蒸汽管道上经常需要安装温度、压力等传感元件。传感元件如果水平安装，盲 端会产生积水，达不到自排净的要求，而且会传感元件的测量值的准确性，尤其是温 度传感器，应尽量垂直安装。ASME BPE-2009推荐的仪表安装方式见下图。
不凝性气体出口!
胀封式列管接口
蒸发柱结构
” 双管板分流”!
第三部分 纯蒸汽系统
沸腾蒸发式与降膜蒸发式对比
项目 主要的热交换部位 蒸汽响应速度
汽-液分离
残液排放 内毒素去除能力
沸腾蒸发式
降膜蒸发式
加热器
列管柱体
较慢
采用过热水循环，响 应速度极快
通过重力的自然沉降 通过重力用蒸汽分类
第一部分 制药用蒸汽的概述及应用
制药用蒸汽在制药工业中是应用最广泛的加 热介质，参与了整个生产工艺过程，包括原 料生产、分离纯化、成品制备等过程。同时， 制药用蒸汽是良好的灭菌介质，具有极强的 灭菌能力和极少的杂质，主要应用于制药设 备和系统的灭菌。制药用蒸汽的主要作用是 实现药品生产过程中的加热、加湿和灭菌等 工艺。
蒸汽系统知识培训素材
蒸汽主管道末端
热动力疏水器
止回阀
截止阀
10
4.蒸汽支管设计 当蒸汽主管分出几条支路时，应采用“管道上勾管”，这样可以
防止冷凝水进入蒸汽设备，保证当设备开启时压力不会有太大变化， 能够防止水锤的产生。
下图为蒸汽支管设计图。
蒸汽支管
蒸汽主管
蒸汽主管里的冷凝水
11
5.疏水器的选择 (1).疏水器的种类
2.汽水分离器的使用
有些大型用户为了减少管路的初期投资和管路的维护，在管路进厂之前和设备之前 安装了汽水分离器。汽水分离器的作用是使蒸汽管道中的冷凝水从管道中分离，提高 蒸汽的品质，增加蒸汽设备的换热效率。节省蒸汽使用量。可以减少因冷凝水引起的 水锤。也可以降低冷凝水对蒸汽设备的冲蚀。与主管道疏水装置相比其优点主要是： 减少人员在恶劣的环境下进行设备的检修和日常维护。疏水器应采用大排量型号，例 如浮球式疏水器，但在室外安装时应做保温已避免设备的冰冻损坏。注意，安装了汽 水分离器并不代表就不安装主管道疏水装置，只是可以延长疏水装置的间距。汽水分 离器组最好采用如下图的布置。
5)倒吊桶式
不锈钢内部件与阀盖相 连，减化维修
水封 可选排污阀型号
22
倒吊桶疏水阀
公称通径为15、20、25、40毫米，允许压差范围为0至17巴，最大排量为 2000公斤/时，其特点是，结构简单，坚固，可制成高压型，且耐水击，排量也 较大，但其体积也较大。
倒吊桶疏水阀的性能对比表
名称
优点
倒 1.阀体结实,结构简单,可
疏 水 阀
4.具有良好的排气性能 .
5. 基 本 遵 循 饱 和 曲 线 排 水 , 排 水 温 度可以调节 ；
2.冷凝水温度 必须低于饱和温 度才能排放.
大型燃气蒸汽联合循环电厂培训教材
大型燃气蒸汽联合循环电厂培训教材第一章概述1.1 引言本教材旨在介绍大型燃气蒸汽联合循环电厂的相关知识，主要包括电厂的原理、结构组成、运行特点等内容。
通过本教材的学习，读者可以了解该类电厂的工作原理、操作要点和主要技术参数，具备基本的理论知识和实际操作经验。
1.2 大型燃气蒸汽联合循环电厂的概述大型燃气蒸汽联合循环电厂是利用燃气作为热源，通过适当的预处理后，进入燃气轮机，利用高速旋转的涡轮带动发电机发电，同时利用燃气轮机排放的高温排气作为蒸汽循环的热源，带动蒸汽轮机继续发电，实现蒸汽轮机的热能再利用。
利用燃气作为热源和蒸汽循环的热源相结合的方式，可以实现高效节能、减排降耗的目的。
1.3 大型燃气蒸汽联合循环电厂的优点（1）高效节能：利用排放的高温排气作为蒸汽循环的热源，实现了蒸汽轮机的热能再利用，提高了热能利用效率。
（2）低污染排放：燃气燃烧能够减少大气污染，利用高温排气再生蒸汽，也可以减少大气污染。
（3）适应性强：燃气燃烧技术成熟，燃料种类广泛，适用于各种不同的能源需求情况，同时便于运转调节和维护。
第二章燃气轮机部分2.1 燃气轮机的整体构成大型燃气蒸汽联合循环电厂主要由燃气轮机和蒸汽轮机两个部分构成。
燃气轮机部分包括燃气轮机、压气机、燃气发生器、燃气调节系统等组成。
2.2 燃气轮机的工作原理燃气轮机是利用燃气的燃烧热能转化为动能的一种动力机械。
当燃气进入燃气轮机后，被压气机压缩，然后进入燃气发生器，经过燃烧变为高温高压的燃气，再经过涡轮进行能量转换，最后排放出高温高压的排气，成为蒸汽发生器的热源。
2.3 燃气轮机的运行特点（1）启动快：燃气轮机启动只需数分钟，快速响应系统需求，适用于紧急备用电源。
（2）适应性强：燃气燃烧系统灵活多变，能适应不同的燃料类型和组合方式。
（3）运行效率高：燃气轮机的热效率通常在30%以上，运行效率比较高。
第三章蒸汽轮机部分3.1 蒸汽轮机的整体构成蒸汽轮机部分由蒸汽轮机、发电机、燃气余热锅炉等组成。
