振动传感器

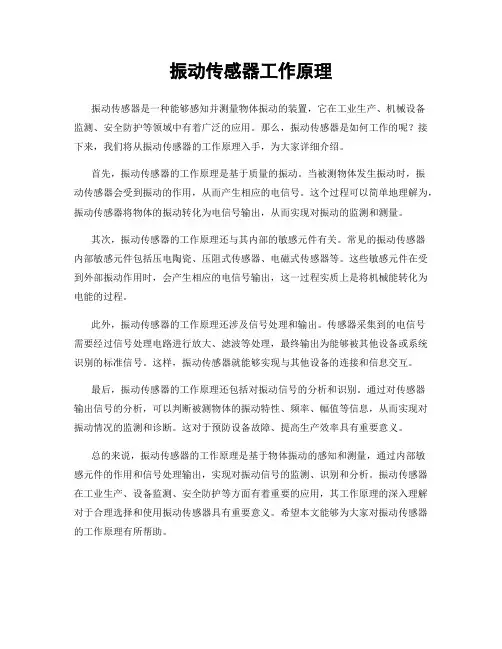

振动传感器工作原理
振动传感器工作原理振动传感器是一种能够感知并测量物体振动的装置，它在工业生产、机械设备监测、安全防护等领域中有着广泛的应用。
那么，振动传感器是如何工作的呢？接下来，我们将从振动传感器的工作原理入手，为大家详细介绍。
首先，振动传感器的工作原理是基于质量的振动。
当被测物体发生振动时，振动传感器会受到振动的作用，从而产生相应的电信号。
这个过程可以简单地理解为，振动传感器将物体的振动转化为电信号输出，从而实现对振动的监测和测量。
其次，振动传感器的工作原理还与其内部的敏感元件有关。
常见的振动传感器内部敏感元件包括压电陶瓷、压阻式传感器、电磁式传感器等。
这些敏感元件在受到外部振动作用时，会产生相应的电信号输出，这一过程实质上是将机械能转化为电能的过程。
此外，振动传感器的工作原理还涉及信号处理和输出。
传感器采集到的电信号需要经过信号处理电路进行放大、滤波等处理，最终输出为能够被其他设备或系统识别的标准信号。
这样，振动传感器就能够实现与其他设备的连接和信息交互。
最后，振动传感器的工作原理还包括对振动信号的分析和识别。
通过对传感器输出信号的分析，可以判断被测物体的振动特性、频率、幅值等信息，从而实现对振动情况的监测和诊断。
这对于预防设备故障、提高生产效率具有重要意义。
总的来说，振动传感器的工作原理是基于物体振动的感知和测量，通过内部敏感元件的作用和信号处理输出，实现对振动信号的监测、识别和分析。
振动传感器在工业生产、设备监测、安全防护等方面有着重要的应用，其工作原理的深入理解对于合理选择和使用振动传感器具有重要意义。
希望本文能够为大家对振动传感器的工作原理有所帮助。
振动传感器工作原理
振动传感器工作原理振动传感器作为一种重要的测量设备，被广泛应用于机械、汽车、航空航天等领域。
它能够感知物体的振动，并将其转化为相应的电信号，实现振动信号的测量和分析。
本文将介绍振动传感器的工作原理及其应用。
一、振动传感器的工作原理振动传感器的工作原理基于物体的振动与形变之间的关系。
通常采用压电式和电阻式两种工作原理。
1. 压电式振动传感器压电式振动传感器利用压电材料的压电效应实现振动信号的转换。
当物体振动时，压电材料会产生电荷分布的变化，进而生成电压信号。
这个电压信号的振幅和频率与物体的振动情况密切相关。
2. 电阻式振动传感器电阻式振动传感器则是通过物体的振动引起电阻值的变化，进而反映振动信号的大小。
一般采用杨氏效应或皮尔森效应等原理实现。
当物体振动时，电阻值会随之发生变化，电流通过电阻产生的电压信号也相应改变。
二、振动传感器的应用振动传感器在诸多领域都有广泛应用。
下面列举几个典型的例子：1. 机械设备的振动监测机械设备的振动监测对于保证设备的正常运行和预防故障非常重要。
振动传感器可以安装在设备关键位置，实时监测设备的振动状态。
通过分析振动信号的频率、幅值等参数，可以判断设备是否存在异常，及时采取措施进行修理或维护。
2. 汽车工业中的应用振动传感器在汽车工业中起到至关重要的作用。
它可以被用于发动机的振动监测，以及车辆悬挂系统、制动系统等重要部件的振动检测。
准确地监测和分析振动信号可以帮助提高汽车性能，延长零部件的使用寿命。
3. 结构工程中的振动测量在结构工程领域，振动传感器用于测量建筑物、桥梁等结构的振动响应。
通过对结构振动的监测，可以评估结构的稳定性和安全性，及时发现隐患并采取措施进行修复，确保建筑物的正常运行。
4. 科学研究中的应用振动传感器在科学研究中也扮演着重要的角色。
比如，在地震研究中，振动传感器可以用来监测地壳的振动情况，以及识别地震的发生与规模。
而在物理实验中，振动传感器可以被用来测量物体的共振频率等参数。
振动传感器工作原理

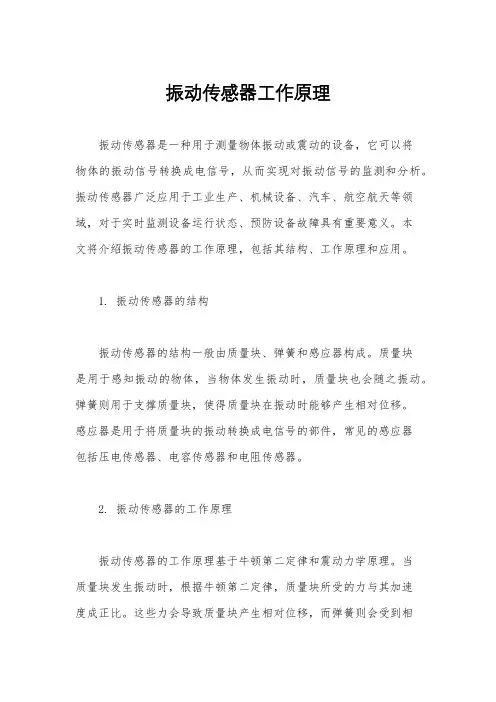

振动传感器工作原理振动传感器是一种用于测量物体振动或震动的设备，它可以将物体的振动信号转换成电信号，从而实现对振动信号的监测和分析。
振动传感器广泛应用于工业生产、机械设备、汽车、航空航天等领域，对于实时监测设备运行状态、预防设备故障具有重要意义。
本文将介绍振动传感器的工作原理，包括其结构、工作原理和应用。
1. 振动传感器的结构振动传感器的结构一般由质量块、弹簧和感应器构成。
质量块是用于感知振动的物体，当物体发生振动时，质量块也会随之振动。
弹簧则用于支撑质量块，使得质量块在振动时能够产生相对位移。
感应器是用于将质量块的振动转换成电信号的部件，常见的感应器包括压电传感器、电容传感器和电阻传感器。
2. 振动传感器的工作原理振动传感器的工作原理基于牛顿第二定律和震动力学原理。
当质量块发生振动时，根据牛顿第二定律，质量块所受的力与其加速度成正比。
这些力会导致质量块产生相对位移，而弹簧则会受到相应的拉伸或压缩。
感应器则会根据质量块的振动产生相应的电信号。
不同类型的感应器有不同的工作原理：- 压电传感器：压电传感器是利用压电效应将机械振动转换成电信号的传感器。
当质量块振动时，压电材料会产生电荷，从而产生电压信号。
- 电容传感器：电容传感器是利用电容的变化来感知振动的传感器。
当质量块振动时，电容的介电常数会发生变化，从而产生电容的变化。
- 电阻传感器：电阻传感器是利用电阻的变化来感知振动的传感器。
当质量块振动时，电阻的阻值会发生变化，从而产生电阻的变化。
3. 振动传感器的应用振动传感器在工业生产、机械设备、汽车、航空航天等领域有着广泛的应用。
在工业生产中，振动传感器可以用于监测设备的振动状态，实时检测设备是否运行正常，预防设备故障。
在机械设备中，振动传感器可以用于监测机械零部件的振动状态，预防机械故障。
在汽车领域，振动传感器可以用于监测汽车发动机的振动状态，提高汽车的性能和安全性。
在航空航天领域，振动传感器可以用于监测飞机结构的振动状态，确保飞行安全。
振动传感器原理及应用
振动传感器原理及应用振动传感器是一种用于检测并测量物体振动的装置。
其原理是基于物体振动产生的力学振动转化成电信号，通过电路进行放大和处理，最终转化为可供计算机或其他设备处理的信号。
振动传感器的工作原理通常有两种方式：压电效应和电感效应。
其中，压电效应是指将机械振动转化为电荷振动的过程，利用压电材料(例如石英晶体、陶瓷等)的压电效应，当材料受到外力作用时，产生电荷变化，进而产生电压或电流信号。
而电感效应是指通过感应电场变化产生电位变化的原理。
当振动传感器受到振动作用时，振动物体的加速度会影响电感元件内的电感值，从而改变其感应电压或感应电流。
振动传感器广泛应用于各个领域。
在工业领域中，振动传感器可用于机械装置的状态监测、故障诊断和预测维护。
通过安装振动传感器在机械设备上，可以实时检测设备的振动情况，从而监测设备的运行状态，及时发现并预测设备的故障，进一步降低维修成本和避免设备的停机时间。
在交通运输领域，振动传感器可用于汽车和火车的震动检测。
通过在车辆底盘或悬挂系统上安装振动传感器，可以实时监测车辆的振动情况，从而判断车辆的运行状态，提供有效的信息以提高行驶安全性和乘客的舒适度。
此外，振动传感器还可用于医疗设备、环境监测、航空航天等领域。
在医疗设备中，振动传感器可用于检测人体心率和呼吸频率。
在环境监测中，振动传感器可用于检测地震、建筑物振动等自然灾害。
在航空航天领域，振动传感器可用于检测飞机结构的运行状态和振动情况，进一步提高飞行安全性。
总之，振动传感器作为一种重要的检测装置，其原理简单而可靠，应用广泛，可以在很多领域中实现振动的监测和测量，从而提高设备的可靠性和性能。
振动传感器的实训报告
一、实训目的通过本次实训，了解振动传感器的原理、结构、工作原理和性能特点，掌握振动传感器的安装、调试和维修方法，提高对振动传感器在实际工程中的应用能力。
二、实训内容1. 振动传感器原理与结构（1）振动传感器原理：振动传感器是一种将振动信号转换为电信号的装置，主要利用压电效应、电磁感应等原理实现。
压电式振动传感器通过振动引起压电元件产生电荷，从而实现振动信号的转换。
（2）振动传感器结构：振动传感器主要由敏感元件、放大电路、信号处理电路、输出电路等组成。
2. 振动传感器性能特点（1）频率响应范围宽：振动传感器能够检测从低频到高频的振动信号。
（2）灵敏度较高：振动传感器对微小振动信号的检测能力强。
（3）抗干扰性能好：振动传感器具有良好的抗电磁干扰、抗温度漂移等性能。
3. 振动传感器安装与调试（1）安装：振动传感器安装位置应根据检测对象和检测要求确定。
通常，振动传感器应安装在设备轴承、振动源或振动敏感部位。
（2）调试：振动传感器安装后，需要进行调试，包括校准、滤波、放大等。
4. 振动传感器维修（1）检查：定期检查振动传感器的性能，如灵敏度、频率响应等。
（2）清洗：清洁振动传感器，去除灰尘、油污等。
（3）更换：更换损坏的部件，如压电元件、电缆等。
三、实训过程1. 实验准备（1）实验器材：振动传感器、信号发生器、示波器、数据采集卡等。
（2）实验环境：实验室、振动台等。
2. 实验步骤（1）安装振动传感器：将振动传感器安装在振动台上，确保传感器安装牢固。
（2）连接信号线：将振动传感器的信号线与数据采集卡连接。
（3）设置参数：在数据采集卡上设置采样频率、滤波器参数等。
（4）进行实验：启动信号发生器，使振动台产生振动，观察示波器波形，记录数据。
（5）数据分析：对实验数据进行处理和分析，得出振动传感器的性能指标。
3. 实验结果与分析（1）实验数据：通过实验，得到了振动传感器的灵敏度、频率响应等性能指标。
（2）结果分析：根据实验数据，分析了振动传感器的性能特点，如频率响应范围宽、灵敏度高等。
震动传感器工作原理

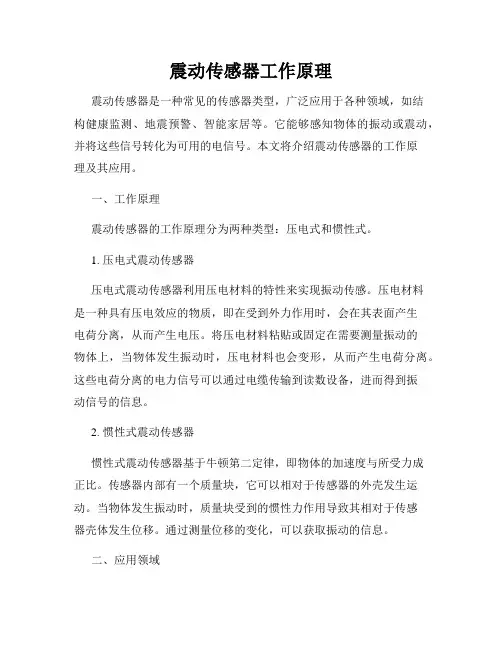

震动传感器工作原理震动传感器是一种常见的传感器类型，广泛应用于各种领域，如结构健康监测、地震预警、智能家居等。
它能够感知物体的振动或震动，并将这些信号转化为可用的电信号。
本文将介绍震动传感器的工作原理及其应用。
一、工作原理震动传感器的工作原理分为两种类型：压电式和惯性式。
1. 压电式震动传感器压电式震动传感器利用压电材料的特性来实现振动传感。
压电材料是一种具有压电效应的物质，即在受到外力作用时，会在其表面产生电荷分离，从而产生电压。
将压电材料粘贴或固定在需要测量振动的物体上，当物体发生振动时，压电材料也会变形，从而产生电荷分离。
这些电荷分离的电力信号可以通过电缆传输到读数设备，进而得到振动信号的信息。
2. 惯性式震动传感器惯性式震动传感器基于牛顿第二定律，即物体的加速度与所受力成正比。
传感器内部有一个质量块，它可以相对于传感器的外壳发生运动。
当物体发生振动时，质量块受到的惯性力作用导致其相对于传感器壳体发生位移。
通过测量位移的变化，可以获取振动的信息。
二、应用领域震动传感器在多个领域有着广泛的应用。
1. 结构健康监测震动传感器能够用于结构健康监测，对建筑物、桥梁、风力发电机等进行振动监测。
通过监测振动的幅值、频率和相位等参数，可以判断结构物的健康状况，及时预警并采取措施，避免灾害事故的发生。
2. 地震预警震动传感器在地震预警系统中起着重要作用。
它们能够实时监测地壳振动，并及时将信号传输给地震预警系统。
通过分析振动的特征和趋势，可以提前警示可能的地震，并向相关人员发送预警信息，增加人们的逃生时间和减少损失。
3. 智能家居在智能家居系统中，震动传感器常用于安全监测。
例如，它们可以安装在门窗、家具或墙壁上，监测是否有非法入侵或异常震动。
一旦检测到异常情况，系统将触发警报或通知用户，提供安全保护。
4. 工业控制震动传感器在工业自动化领域也得到广泛应用。
它们可以监测工业设备的运行情况，如电机、泵、风扇等，以及机械设备产生的振动。
振动传感器原理
振动传感器原理
振动传感器原理是通过感知和检测物体的振动信号，将其转化为电信号输出。
其主要原理是基于质量与弹簧的耦合振动系统。
振动传感器通常由质量块、弹簧和感应电路组成。
当物体发生振动时，质量块会随之振动，从而导致弹簧发生形变。
形变的弹簧会产生力的变化，这些力会通过感应电路转化为电信号。
具体而言，当物体振动引起弹簧发生形变时，弹簧所受的力也会相应变化。
传感器中的感应电路会检测这些力的变化，并将其转化为电流或电压信号。
这些电信号可以被进一步处理和测量，用于分析振动的频率、幅值、周期等参数。
常见的振动传感器包括压电传感器、惯性传感器和电感传感器等。
压电传感器利用压电效应将物体的机械振动转化为电信号；惯性传感器则基于质量块的惯性原理，通过测量物体在振动中的位移、速度和加速度等信息来获取振动信号；而电感传感器则是通过磁感应原理来实现振动信号的检测。
振动传感器广泛应用于机械设备、车辆、电子产品等领域，用于检测、监测和控制振动的状态。
例如，在工业生产中，振动传感器可以用于实时监测设备的振动情况，以便及时发现异常振动并采取相应的维修或保养措施。
在汽车领域，振动传感器可以用于检测车辆引擎的振动情况，提供数据用于诊断和改善发动机的性能。
总之，振动传感器通过感知物体的振动并将其转换为电信号输
出，可广泛应用于不同领域中对振动状态的监测与控制。
其原理基于质量与弹簧的耦合振动系统，通过感应电路将振动力转化为电信号。
振动传感器原理
振动传感器原理振动传感器是一种常见的传感器，它可以用于测量物体的振动情况。
它在工业生产、机械设备、科学研究等领域中有着广泛的应用。
本文将介绍振动传感器的原理及其工作方式。
一、振动传感器的原理振动传感器的原理基于压电效应。
当物体发生振动时，振动传感器能够将振动力转化为电信号，从而实现对振动情况的检测和测量。
振动传感器通常由压电陶瓷材料制成，这种材料具有压电效应，即当它受到外力压缩或拉伸时，会产生电荷。
当物体振动时，振动力会使压电陶瓷产生相应的变形，从而产生电荷，这个电荷被称为压电效应。
二、振动传感器的工作方式振动传感器通过将压电陶瓷材料连接到外部电路中来工作。
具体来说，振动传感器通过将压电陶瓷材料与前置放大器相连，将产生的电荷信号转化为电压信号，从而实现对物体振动的测量。
在实际应用中，振动传感器通常被安装在待测物体表面。
当物体发生振动时，振动力会传递给振动传感器。
振动传感器将振动力转化为电荷信号，并通过前置放大器放大转化后的电信号。
最终，这个电信号被传输给记录设备或显示屏，以供工程师或研究人员分析振动情况。
三、振动传感器的应用振动传感器的应用非常广泛。
它可以用于以下几个方面：1. 工业生产中的故障诊断：振动传感器可以用于监测机械设备的振动情况，以及及时发现设备的故障。
通过对振动信号的分析，工程师可以判断设备是否存在故障，并采取相应的措施进行维修和保养。
2. 运动监测：振动传感器可以用于监测人体的运动情况。
例如，在运动训练中，振动传感器可以用于检测运动员的姿势和力量输出，以帮助运动员进行训练和调整。
3. 地震监测：振动传感器可以用于监测地震的振动情况。
通过对地震振动信号的采集和分析，科学家可以判断地震的强度和震源位置，从而提供及时的预警和应急措施。
4. 交通监测：振动传感器可以用于监测道路上的车辆流量和车辆速度。
通过对振动信号的分析，交通管理部门可以实时了解道路交通状况，并采取相应的措施进行交通调控。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
振动传感器
振动传感器分为压电式，磁电式，微型振动传感器。
常用振动传感器有以下几种：
1.压电片谐振式：使用压电片接收振动信号，压电片的谐振频率较高，为了降低谐振频率，使用加大压电片振动体的质量来实现，并使用弹簧球代替附加物，降低两谐振频率，增强了振动效果。
其优点是灵敏度较高，结构简单。
但是需要信号放大后送到TTL电路或者单片机电路中，不过使用一个三极管单级放大即可
2.机械振动式：传统的振动检测方式，受到振动以后，弹簧球在较长的时间内进行减幅振动，这种振动便于被检测电路检测到。
振动输出开关信号，输出阻抗与配合输出的电阻阻值所决定，根据检测电路的输入阻抗，可以做成高阻抗输出方式。
3.微型振动传感器：将机械式振动传感器微型化，将振动体碳化并进行密封处理，其工作性能更可靠。
输出开关信号直接与TTL电路和或者单片机输入电路相连接，电路结构简单。
输出阻抗高，静态工作电流小。
振动传感器按其功能可有以下几种分类方法：
按机械接收原理分：相对式、惯性式；按机电变换原理分：电动式、压电式、电涡流式、电感式、电容式、电阻式、光电式；
按所测机械量分：位移传感器、速度传感器、加速度传感器、力传感器、应变传感器、扭振传感器、扭矩传感器。
以上分类法中的传感器是相容的。
1、相对式电动传感器
电动式传感器基于电磁感应原理，即当运动的导体在固定的磁场里切割磁力线时，导体两端就感生出电动势，因此利用这一原理而生产的传感器称为电动式传感器。
相对式电动传感器从机械接收原理来说，是一个位移传感器，由于在机电变换原理中应用的是电磁感应电律，其产生的电动势同被测振动速度成正比，所以它实际上是一个速度传感器。
2、电涡流式传感器
电涡流传感器是一种相对式非接触式传感器，它是通过传感器端部与被测物体之间的距离变化来测量物体的振动位移或幅值的。
电涡流传感器具有频率范围宽(0～10 kHZ)，线性工作范围大、灵敏度高以及非接触式测量等优点，主要应用于静位移的测量、振动位移的测量、旋转机械中监测转轴的振动测量。
3、电感式传感器
依据传感器的相对式机械接收原理，电感式传感器能把被测的机械振动参数的变化转换成为电参量信号的变化。
因此，电感传感器有二种形式，一是可变间隙，二是可变导磁面积。
4、电容式传感器
电容式传感器一般分为两种类型。
即可变间隙式和可变公共面积式。
可变间隙式可以测量直线振动的位移。
可变面积式可以测量扭转振动的角位移。
5、惯性式电动传感器
惯性式电动传感器由固定部分、可动部分以及支承弹簧部分所组成。
为了使传感器工作在位移传感器状态，其可动部分的质量应该足够的大，而支承弹簧的刚度应该足够的小，也就是让传感器具有足够低的固有频率。
根据电磁感应定律，感应电动势为：
式中：B为磁通密度，l为线圈在磁场内的有效长度。
从传感器的结构上来说，惯性式电动传感器是一个位移传感器。
然而由于其输出的电信号是由电磁感应产生，根据电磁感应电律，当线圈在磁场中作相对运动时，所感生的电动势与线圈切割磁力线的速度成正比。
因此就传感器的输出信号来说，感应电动势是同被测振动速度成正比的，所以它实际上是一个速度传感器。
6、压电式加速度传感器
压电式加速度传感器的机械接收部分是惯性式加速度机械接收原理，机电部分利用的是压电晶体的正压电效应。
其原理是某些晶体(如人工极化陶瓷、压电石英晶体等，不同的压电材料具有不同的压电系数，一般都可以在压电材料性能表中查到。
)在一定方向的外力作用下或承受变形时，它的晶体面或极化面上将有电荷产生，这种从机械能(力，变形)到电能(电荷，电场)的变换称为正压电效应。
而从电能(电场，电压)到机械能(变形，力)的变换称为逆压电效应。
因此利用晶体的压电效应，可以制成测力传感器，在振动测量中，由于压电晶体所受的力是惯性质量块的牵连惯性力，所产生的电荷数与加速度大小成正比，所以压电式传感器是加速度传感器。
7、压电式力传感器
在振动试验中，除了测量振动，还经常需要测量对试件施加的动态激振力。
压电式力传感器具有频率范围宽、动态范围大、体积小和重量轻等优点，因而获得广泛应用。
压电式力传感器的工作原理是利用压电晶体的压电效应，即压电式力传感器的输出电荷信号与外力成正比。
8、阻抗头
阻抗头是一种综合性传感器。
它集压电式力传感器和压电式加速度传感器于一体，其作用是在力传递点测量激振力的同时测量该点的运动响应。
因此阻抗头由两部分组成，一部分是力传感器，另一部分是加速度传感器，它的优点是，保证测量点的响应就是激振点的响应。
使用时将小头(测力端)连向结构，大头(测量加速度)与激振器的施力杆相连。
从“力信号输出端”测量激振力的信号，从“加速度信号输出端”测量加速度的响应信号。
注意，阻抗头一般只能承受轻载荷，因而只可以用于轻型的结构、机械部件以及材料试样的测量。
无论是力传感器还是阻抗头，其信号转换元件都是压电晶体，因而其测量线路均应是电压放大器或电荷放大器。
9、电阻应变式传感器
电阻式应变式传感器是将被测的机械振动量转换成传感元件电阻的变化量。
实现这种机电转换的传感元件有多种形式，其中最常见的是电阻应变式的传感器。
电阻应变片的工作原理为：应变片粘贴在某试件上时，试件受力变形，应变片原长变化，从而应变片阻值变化，
实验证明，在试件的弹性变化范围内，应变片电阻的相对变化和其长度的相对变化成正比。
