九年级物理全册第十六章第2节串并联电路中电压的规律同步测试题无答案新版新人教版
第2节串、并联电路中电压的规律
一、选择题
1．图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）
A．8V 2V B．10V 2V C．2V 8V D．2V 10V
2．在如图电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S1断开时，灯L1和L2两端的电压分别为（）
A．2V和3V B．3V和2V C．2V和8V D．2V和5V
3．如图所示电路，灯泡L1、L2完全相同，当开关S闭合后，两盏灯泡均发光且电压表的示数为1.5V．则当开关断开后，下列说法正确的是（）
A．灯泡L1变亮了B．电压表示数变为0
C．电压表示数仍为1.5V D．电压表示数变为3V
4．如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）
A．7.2 V、1.8 V B．1.8 V、7.2 V C．1.8 V、9 V D．9 V、1.8 V
5．如图所示，电源电压为6V，灯泡L1和L2均标有“6V 6W”的字样。
当开关S闭合时，若灯泡上L1和L2均正常发光，则电路图中○里的电表分别是（）
A．①③为电压表，②为电流表B．①③为电流表，②为电压表
C．①②为电压表，③为电流表D．①②③均为电流表
6．并联电路中电压的规律是（）
A．并联电路两端的电压等于各支路两端的电压之和
B．并联电路中，各支路两端的电压相等
C．并联电路中的电压之间没有任何关系
D．并联电路中，电阻大的用电器两端电压小
7．在如图电路中，开关闭合时，电压表V1、V2、V3的读数分别是U1、U2、U3，则U1、U2、U3的关系正确的是（）
A．U1=U2+U3B．U1=U2=U3C．U1＞U2＞U3D．U3＞U2＞U1
8．如图所示的两个电路中，L1的电阻比L2大。
开关闭合，灯均发光，则（）
A．V表示数等于V1表示数B．V1表示数大于V2表示数
C．A2表示数大于A1示数D．A1表示数大于A2示数
9．如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB，BC，AC 两端的电压分别为U AB=1.5V，U BC=1.5V，U AC=3V，在表格中记录数据后，接着的实验步骤是（）
A．整理器材，结束实验
B．换用电压表的另一量程，再测出一组电压值
C．分析数据，得出结论
D．换用不同规格的小灯泡，再测出几组电压值
10．按照课本要求，小明探究“串联电路电压规律”时，根据电路图分别将电压表接入AB、BC、AC之间，测出它们的电压，并将数据记录在表格。
以下实验步骤不正确的是（）
A．测量过程中，电压表要更换量程
B．测L2电压时，只需将电压表接A的一端改接到C即可
C．实验中换用不同规格的小灯泡，再测几组电压值
D．多次测量的目的是使结论具有普遍性，避免偶然性
11．在“探究串联电路的电压规律”时，采用如图所示的电路。
闭合开关S，用电压表分别测出AB、BC、AC两端的电压，在表格中记录第一组数据后，为得到更普遍的规律，接着的实验步骤是（）
A．将两灯并联进行实验
B．去掉一个灯泡，仅保留一个灯泡进行实验
C．更换两端电压不同的电源，换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
二．填空题
12．如图甲所示，当开关S由接点1转到接点2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是V，电源电压是V。
13．如图所示，电源由四节新干电池串联组成，当开关闭合后电压表的示数为3.8V，则灯泡L2两端的电压为V；当S断开时，电压表的示数为V。
14．如图甲所示，电源电压15V，开关闭合后，电流表和电压表的示数如图乙所示。
则电压表的示数是V，L2两端电压为V．电流表指针偏转过小，这样会导致实验误差，解决这一问题的措施是。
15．如图所示，开关由闭合到断开，电压表的示数将。
16．如图甲所示电路，电源电压为3V，当S闭合时，电压表的读数如图乙所示，则L2两端的电压为V；当S由闭合改为断开时，电压表示数将（选填“变大”或“变小”或“不变”）。
17．如图所示，闭合开关后，用电压表测得灯L1两端的电压为4.5V，则灯L2两端的电压为V，电源两端的电压为V。
18．小明同学通过实验探究“串联电路中电压与电阻的关系”，研究过程如图（a）、（b）和（c）所示，电路中电源电压保持不变。
请仔细观察图中电路的连接及电压表的指针偏转情况，然后归纳得出初步结论。
①分析比较图中（a）、（b）或（a）、（c）可知：。
②分析比较图中（b）、（c）可知。
19．如图所示，在“探究串联电路电压的特点”的活动中。
（1）实验中应选择规格（选填“相同”或“不同”）的小灯泡。
（2）根据图连接好电路，闭合开关后，发现两只灯泡都不亮，且电压表示数为 0，若只有L1或L2中的一处发生故障，则故障是（选填“L1开路”、“L1短路”、“L2开路”或“L2短路”）。
三．作图题
20．如图所示，是一个内部有2节相同新干电池连接的电池盒，盒外有a、b、c、d四个连接柱，测得U ab=1.5V，U cd=0，试画出电池盒内的电池连接形式。
21．如图所示，电源电压为6V且保持不变，灯L1和L2分别标有“6V 3W”和“6V 12W”的字样，现要使两灯都正常工作，请在a、b、c三处填上合适的电流表和电压表符号。
四．实验探究题
22．小阳连接了如图所示的电路。
闭合开关S，用电压表分别测出AB、CD、AD两端的电压分别为U AB、U CD和U AD，在表格中记录了一组数据后，发现U AD=U AB+U CD．小阳想只做一组实验得到的结论作为普遍的规律来使用是不可靠
的，因此，还应该进一步实验取得更多的实验数据，看是否能够得到相同的结论，接下来小阳应该分别和进行多次实验。
23．同学们通过实验研究小灯泡的相关问题。
（1）小灯泡发光时，用手摸灯泡外壁，会有的感觉，因为它是利用原理发光的。
（2）为进一步研究，他们设计了如图所示的电路。
①请根据电路图将实物图连接好。
②说明连接电路时的一个注意事项。
（3）通过实验获取了下表的数据：（小灯泡的额定电压为2.5V）
根据表格的数据，结合你实验时观察到的现象。
分析说明使用用电器应该注意的问题。
24．小文为了“探究串联电路中电压规律”，设计了电路，将两只灯泡L1、L2串联起来接到电源上，如图所示。
（1）连接或改接电路时，开关必须。
（2）检查电路无误后，闭合开关，发现电压表的指针偏转角度过小，为使实验结果更准确，他应该。
（3）小文分别把电压表连在图中 AB 两点、BC 两点及 AC 两点，闭合开关后，测得的数据是：U AB=0V，U BC=3V，U AC=3V，则故障可能（答一条）。
（4）故障排除后，实验正常进行。
分别测出、U AB=1.4V、U BC=1.4V、U AC=2.8V，分析这组数据，小文发现串联电路中电压的规律是：。
（5）分析实验数据“U AB=1.4V、U BC=1.4V”，小文还认为：串联电路中各部分电路两端的电压始终是相等的。
你认为这个结论；（选填“正确”“错误”）这对你进行此实验的启发是。
九年级物理全册第十六章第2节串、并联电路中电压的规律习题新人教
第 2 节串、并联电路中电压的规律1知识管理1．串通电路中电压的规律实验设计：如图实验结论：串通电路两端的总电压等于各部分电路两端电压________，即 ________．注意：若是用规格相同的灯泡做实验，会得出串通电路各部分电路两端的电压相等的结论，因此要换用规格不相同的灯泡进行实验．2．并联电路中电压的规律实验设计：如图实验结论：并联电路两端的电压与各支路两端的电压____ ____，即 ________．注意：并联电路中各支路两端的电压相等，但同一电路中两端电压相等的用电器却不用然并联，也可能是串通．别的，本实验中采用不相同规格的灯泡进行多次实验的目的是宽泛收集数据，防备有时因素对实验结论的影响，使得出的结论拥有客观性和宽泛性．2基础题1．在“研究串通电路中电压大小的关系”实验中，某同学用电压表分别测出如图中AB、BC、AC三处的电压大小．为了进一步研究电压大小关系总结宽泛规律．他下一步的操作应该是()A．将电源两极对调，再次测量AB、 BC、 AC三处的电压大小B．改变开关S 的地址，再次测量AB、 BC、AC三处的电压大小C．将图中两只灯泡地址对调，再次测量AB、BC、 AC三处的电压大小D．换用不相同规格的灯泡，再次测量AB、 BC、 AC三处的电压大小2． ( 徐州中考 ) 以下列图的电路，开关闭合后，电压表V1的示数是1.5 V， V2的示数是 4.5 V，则电源电压是() A．1.5V B．3V C．4.5V D．6V第2题图第3题图3． ( 郴州中考 ) 以下列图，电源电压为 6 V ，闭合开关后，电压表的示数为 4 V ，以下描述不正确的选项是 () A． L1两端电压为2 V B．L1两端电压为4 VC． L2两端电压为4 V D．L1和L2两端电压之和为6 V4．小亮家的卫生间按以下列图的电路安装了照明灯和换气扇，它们()A．只能各自独立工作，而不能够同时工作B．只能同时工作，而不能够各自独立工作C．工作时，两端的电压必然相等D．工作时，经过的电流必然相等5．将灯泡 L1和 L2串通接在一个电源上，加在它们两端的电压之比为3∶1；若把它们并联后接到同一个电源上，加在它们两端的电压之比为________．6．圣诞树上常用小彩灯装饰，现将 5 个小彩灯串通使用，每个灯泡只有在 3 V 的电压下才能正常发光，要使每个灯泡都正常发光，电路两端所加的总电压应为________V．若是电路的电压由干电池供应，要达到这个电压值，需要 ________节干电池串通．7．以下列图，电源电压保持不变，开关由断开到闭合时，电压表的示数________(填“由小变大”“由大变小”或“保持不变” ) ．8．如图甲所示电路中，电压表测量的是________( 填“L1”或“L2”) 两端的电压，电压表的示数如图乙所示，若电源电压为 6 V ，则灯 L1两端电压为 ________V.3中档题9． ( 宜昌中考 ) 以下列图电路，开关闭合后两灯发光．以下说法正确的选项是()A．电压表 V 的示数必然等于V1的示数 B ．电压表 V 的示数必然大于V1 的示数C．电流表 A 的示数必然等于A1的示数 D ．电流表 A 的示数必然等于A1 的示数的 2 倍10． ( 自贡中考 ) 以下列图的电路中，闭合开关，电压表V1的示数是 7.5 V ，电压表 V2的示数为9 V ，若电源电压为 12 V ，则 L2两端电压是 ()A．4.5V B．5.5V C．3V D．2V11． ( 贵港中考 ) 以下列图的电路中，闭合开关S，已知电源电压为 4.5 V， L1两端的电压为 2 V，则 L2两端的电压为 ________V，电压表的示数为________V.12．如图甲所示，当开关S 由接点 1 转到接点 2 时，电压表示数变化如图乙所示，则灯泡L2两端的电压是________V，电源电压是 ________V.13． ( 赤峰中考 ) 用以下列图的电路来研究串通电路的电压特点时．(1)实验中应选择规格 ________( 填“相同”或“不相同” ) 的灯泡．(2) 用电压表分别测出L1和 L 2两端电压及串通电路总电压的值分别为U1、U2、U，经过多次实验，获取的数据记录在如表中．解析实验数据，可获取串通电路的电压特点是________( 用公式写出 ) ．实验次数U1/V U2/V U/V1 2.3 0.7 3.02 2.0 1.0 3.03 1.7 1.3 3.0(3)进行多次实验的主要目的是 ____________( 填“搜寻宽泛规律”或“减小实验误差” ) ．14．小明为研究并联电路中电压的规律，进行了以下研究，请你帮他归纳结论和进行评估：(1)提出问题：并联电路中，各电灯两端的电压有什么关系；(2) 设计实验：小明用两个完好相同的小灯泡组成如图的并联电路，用电压表分别测量两个灯泡L1、L2以及电源两端的电压；(3) 进行实验：依照电路图连结电路，进行实验测量，记录实验数据，测得两个灯泡 L1、 L2以及电源两端的电压均为 3 V；(4)小明由此得出实验结论：_____________________________________________________________________________________________________________ ___________________________________ ；(5)实验评估：您认为本次实验存在的不足是什么？______________________________________________________________________________________ __________________________________________________________ ；(6)您将建议小明如何改进本实验？________________________________________________________________________.参照答案第 2 节串、并联电路中电压的规律知识管理1．之和 U＝ U＋ U 2. 相等 U＝U＝U1 2 1 2基础题1． D 2. D 3. B 4. C 5. 1∶1 6. 15 10 7. 保持不变 8. L2 3.6中档题9．A 10. A 11. 2.5 2 12.4 6 13. (1) 不相同(2)U ＝ U ＋U (4) 搜寻宽泛规律14. (4) 并联电路中，各1 2支路两端的电压相等(5) 实验中采用两个完好相同的小灯泡，使实验存在特别性，影响结论的宽泛性( 或只做一次实验便得出结论，不科学) (6) 用不相同规格的小灯泡多测几组数据。

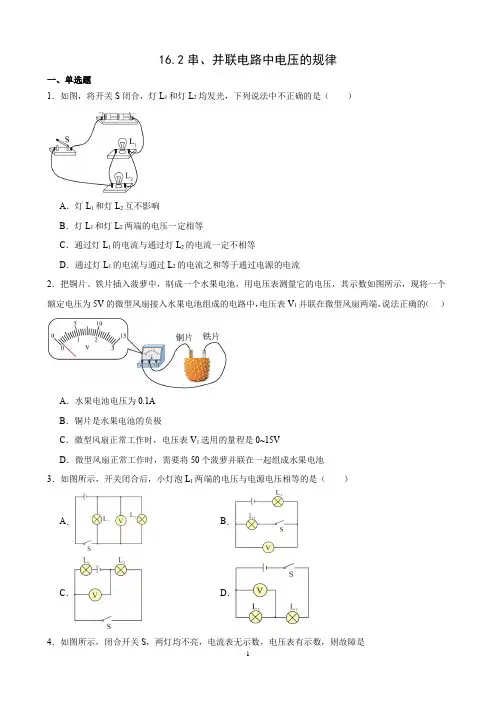

16.2串、并联电路中电压的规律同步练习---2024-2025学年人教版九年级物理全一册
16.2串、并联电路中电压的规律一、单选题1．如图，将开关S闭合，灯L1和灯L2均发光，下列说法中不正确的是（）A．灯L1和灯L2互不影响B．灯L1和灯L2两端的电压一定相等C．通过灯L1的电流与通过灯L2的电流一定不相等D．通过灯L1的电流与通过L2的电流之和等于通过电源的电流2．把铜片、铁片插入菠萝中，制成一个水果电池，用电压表测量它的电压，其示数如图所示，现将一个额定电压为5V的微型风扇接入水果电池组成的电路中，电压表V1并联在微型风扇两端，说法正确的（）A．水果电池电压为0.1AB．铜片是水果电池的负极C．微型风扇正常工作时，电压表V1选用的量程是0~15VD．微型风扇正常工作时，需要将50个菠萝并联在一起组成水果电池3．如图所示，开关闭合后，小灯泡L1两端的电压与电源电压相等的是（）A．B．C．D．4．如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是A．灯L1开路B．灯L2开路C．灯L1短路D．灯L2短路5．在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表来检测故障发生的位置。
小强同学连接了如图所示电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间电压不为零，a、c间电压为零，c、d间的电压不为零，这说明（）A．电源接线柱接触不良B．开关的触片或接线柱接触不良C．电流表连接柱接触不良D．灯泡灯丝断了或灯座接触不良6．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（）A．6.5V 1.3V B．1.3V 6.5VC．5.2V 1.3V D．1.3V 5.2V7．在图所示的电路中，电源电压保持不变．电键S由断开到闭合，三个电表的示数均不发生变化，若电路故障只发生在灯L1或L2处，则一定是（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路8．在探究串联电路的电压规律实验时，电源电压保持不变．已知R1＝R2；R3＝R4，且R1>R3．若闭合电键S后，电压表V1、V2、V3的示数分别为2.0伏、2.5伏和4.5伏，则实验时的电路图应为图中的（）A．B．C．D．二、填空题9．智能手机的长时间使用造成电量不足，移动电源充电宝可解决手机电量不足的问题，如图所示，充电宝给手机充电过程中，该充电宝相当于电路中的，小明的收音机需要12V的电压，则他需要节干电池。
人教版九年级物理全一册《16.2串、并联电路中电压的规律》同步练习题(含答案)
人教版九年级物理全一册《16.2串、并联电路中电压的规律》同步练习题(含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．连接如图所示实物电路图电源电压不变，下列说法正确的是（）A．闭合S、S1，灯泡L1和L2串联B．先闭合S，再闭合S1，电压表示数变大C．闭合S、S1，若有一只灯泡熄灭，有两个电表示数减小，则是L2断路了D．交换电压表和电流表A1的位置，闭合S，电压表有示数，两个电流表均无示数2．如图所示，灯泡L1比L2亮，电压表V的示数为3.8 V，下列说法正确的是（）A．V1示数为3.8 V B．V1示数大于3.8VC．V2示数小于3.8 V D．V2示数大于3.8V3．如图所示，当开关S1断开，S2接通时，电压表读数为4.5V，当开关S1接通，S2断开时，电压表的示数为2.1V，那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（）A．2.1 V 4.5 V B．2.4 V 2.1 VC．4.5 V 6.6 V D．4.5V 2.1 V4．如图所示电路中，电源电压不变，当滑动变阻器滑片由左向右移动时，电压表V 1示数变化量（绝对值）为∆U 1，电压表V 2示数变化量（绝对值）为∆U 2，则A ．21U U ∆>∆B ．21U U ∆=∆C ．21U U ∆<∆D ．无法比较5．两灯泡接在同一电路中，若两灯电压相等，则两灯连接方式（ ）A ．一定串联B ．一定并联C ．可能串联D ．以上都不对6．如图所示，电源电压为6V ，闭合开关后，电压表的示数为2V ，下列描述正确的是（ ）A ．L 1两端电压为4VB ．L 1两端电压为2VC ．L 2两端电压为4VD ．L 1和L 2两端电压之和为4V7．如图甲电路正常工作时，两个电压表的指针偏转角度相同（如图乙）。
下列说法正确的是（ ）A ．L 1和L 2两灯并联B ．L 1两端电压为8VC ．L 2两端电压为10VD ．电源电压为12V8．如图甲所示的电路图中，两个电压表的指针偏转幅度相同，如乙图。

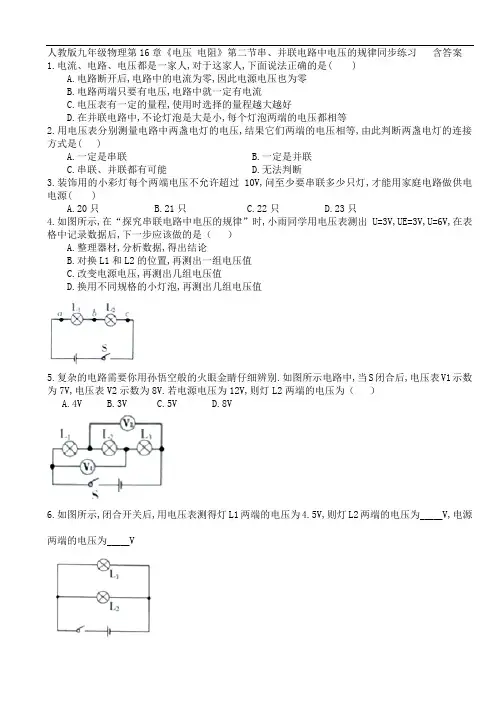

人教版九年级物理第16章第二节串并联电路中电压的规律同步练习 含答案
人教版九年级物理第16章《电压电阻》第二节串、并联电路中电压的规律同步练习含答案1.电流、电路、电压都是一家人,对于这家人,下面说法正确的是( )A.电路断开后,电路中的电流为零,因此电源电压也为零B.电路两端只要有电压,电路中就一定有电流C.电压表有一定的量程,使用时选择的量程越大越好D.在并联电路中,不论灯泡是大是小,每个灯泡两端的电压都相等2.用电压表分别测量电路中两盏电灯的电压,结果它们两端的电压相等,由此判断两盏电灯的连接方式是( )A.一定是串联B.一定是并联C.串联、并联都有可能D.无法判断3.装饰用的小彩灯每个两端电压不允许超过10V,问至少要串联多少只灯,才能用家庭电路做供电电源( )A.20只B.21只C.22只D.23只4.如图所示,在“探究串联电路中电压的规律”时,小雨同学用电压表测出 U=3V,UE=3V,U=6V,在表格中记录数据后,下一步应该做的是（）A.整理器材,分析数据,得出结论B.对换L1和L2的位置,再测出一组电压值C.改变电源电压,再测出几组电压值D.换用不同规格的小灯泡,再测出几组电压值5.复杂的电路需要你用孙悟空般的火眼金睛仔细辨别.如图所示电路中,当S闭合后,电压表V1示数为7V,电压表V2示数为8V.若电源电压为12V,则灯L2两端的电压为（）A.4VB.3VC.5VD.8V6.如图所示,闭合开关后,用电压表测得灯L1两端的电压为4.5V,则灯L2两端的电压为_____V,电源两端的电压为_____V7.如图甲所示电路,电源电压为6V,当S闭合时压表的读数如图乙所示,则L两端的电压为_____V,L2两端的电压为_____V8.如图所示,电源电压为6V不变闭合开关S后,发现两灯均不亮经过仔细检查后发现灯泡L2的灯丝断了,其他部分均正常.这时若用电压表测a、b两点间的电压,示数为_____V,测b、c两点间的电压,示数为_____V.9.如图所示的电路中,电源电压保持3V不变,当开关S闭合时,电流表示数为0.5A,当开关S断开后,下列关于各电表示数的说法中正确的是( )A.电压表和电流表的示数都为零B.电压表示数为0V,电流表示数为0.5AC.电压表示数为3V,电流表示数为0AD.电压表示数为3V,电流表示数为0.5A10.学习了电压表正确的使用方法后,三位同学分别提出了如图所示的利用电压表测量并联电路电压的三种接法,下列说法正确的是( )A.a、b的测量结果之和等于c的测量结果B.三种接法的测量结果是一样的C.三种接法的测量结果都不相同D.只有a、b两种接法的测量结果相同11.如图所示的电路中,电源电压为6伏,电压表的示数为2.2伏,电路中各元件均工作正常,则( )A.L1两端的电压为2.2V,两个电流表的读数相同B.L1两端的电压为2.2V,A1的读数大于A2的读数C.L2两端的电压为3.8V,A1的读数可能大于A2的读数D.L2两端的电压为6V,A1的读数可能大于A2的读数12.(龙岩中考改编)图(a)所示电路,当闭合开关S后,两个电压表指针偏转均为图(b)所示,则灯泡L1和L2两端的电压分别为( )A.8 V 2 VB. 10 V 2 VC.2 V 8 V D .2 V 10 V13.如图,电源电压不变,闭合开关电压表V1的示数为6V,电压表V2的示数为3.6V.那么下列说法中不正确的( )A.电源电压为6VB.将电压表V2换成电流表,则L1亮,L2不亮C.L1两端电压为2.4VD.将电压表都换成电流表,则L1与L2并联14.小华同学设计了如图所示的电路,闭合开关S后,电压表的示数将_____(填“变大”“变小”或“不变”).15.(安徽中考)如图所示,电源电压保持不变,a是从电压表的负接线柱引出的导线接头a与b处相接时,电压表示数为6.0V;使a与b处断开,然后与c处相接,闭合开关S后,电压表示数为4.5V,这时灯泡L2两端的电压为_____V答案1.D2.C3.C4.D5.B6.4.5 4.57.1.5 4.58.0 69.C10.B11.A12.A13.D14.变小15.1.5。

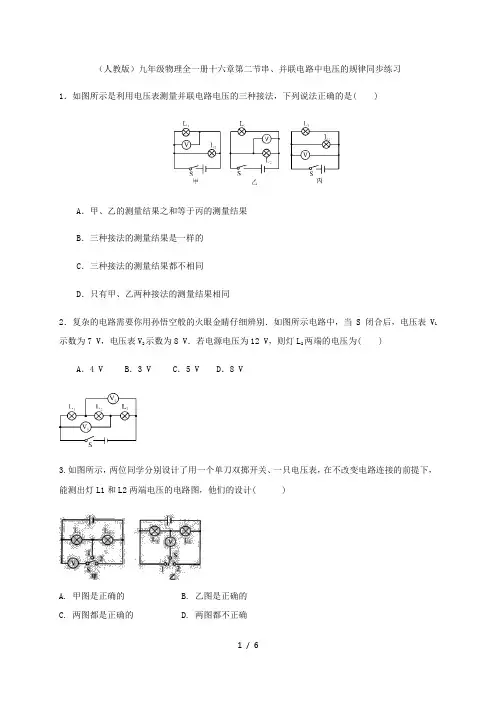

(人教版)九年级物理全一册十六章第二节串、并联电路中电压的规律同步练习
