工程基坑锚索施工方案
工程基坑锚索施工方案一、导论基坑工程是指在建筑施工过程中形成的一个相对较大的凹陷或凸起的地形，通常用于容纳建筑物的地下部分，如地下停车场、地下商场等。
在建筑基坑施工中，为了保证基坑的稳定性和安全性，经常需要使用锚索进行支护。
锚索作为一种重要的支护材料，能够有效地控制基坑的变形，保障施工安全。
本文将对基坑锚索施工方案进行详细的介绍，以便工程施工人员能够更好地掌握基坑锚索的施工技术和要点。
二、基坑锚索材料及设备1. 锚索材料在基坑锚索施工中，通常使用钢筋和螺栓作为锚索的材料。
其中，钢筋主要用于高强度锚索，通常采用钢筋直径为25mm-40mm的圆钢筋。
螺栓主要用于灵活锚索，通常采用螺栓直径为16mm-25mm的螺栓。
另外，锚杆、锚具、锚梁等也是基坑锚索施工的重要材料，这些材料均应符合相关标准要求，在施工前应进行质量检验，以确保施工质量。
2. 施工设备基坑锚索施工所需的设备主要包括钻机、爆破设备、起重机、输送机、模板支撑等。
其中，钻机是基坑锚索施工中最常用的设备之一，主要用于钻孔和安装锚索。
爆破设备用于在硬质岩石中进行爆破拆除，起重机用于悬吊和运输重量较大的材料，输送机用于将材料从一处运输到另一处，模板支撑用于支撑混凝土和其他形成结构的模板。
三、基坑锚索施工流程1. 基坑开挖基坑开挖是基坑锚索施工的第一步，通常需要采用钻机、爆破设备等进行开挖。
在开挖过程中，应特别注意基坑的边坡稳定性和排水情况，及时采取相应的支护措施，以保证基坑开挖的顺利进行。
2. 钻孔在基坑开挖完成后，需要对基坑周边进行钻孔作业。
钻孔的深度和直径应根据设计要求进行确定，通常需进行定位和测量工作，以确定每个锚索的具体位置和要求。
在进行钻孔时，应严格控制孔的长度和直径，并保持孔壁的整洁和水平。
3. 安装锚索当钻孔完成后，就可以进行锚索的安装工作。
首先，需要将其包裹预埋在混凝土中，并且用螺栓紧固在混凝土中。
在锚索的安装过程中，要求所有的设备操作人员必须严格按照相关要求操作，确保锚索的质量和精度。
锚索专项施工方案
锚索专项施工方案1. 引言锚索施工是土木工程中的一项重要内容，用于加固土地或岩石的稳定性，防止土地滑坡、岩石崩塌等灾害事件发生。
本文档将介绍锚索专项施工的方案，包括施工准备、施工流程、施工安全等方面的内容。
2. 施工准备在进行锚索专项施工之前，需要进行充分的施工准备，包括以下几个方面：2.1 土地或岩石勘察首先需要对施工地点进行仔细勘察，了解土地或岩石的结构和稳定性。
通过地质勘察、地下水位监测等手段，确定施工方案的可行性。
2.2 设计方案制定根据勘察结果，设计合理的锚索施工方案。
包括选择适当的锚索材料和施工方法，确定合理的锚索布设方案等。
2.3 资源准备准备所需的锚索材料、工具设备、人力等资源。
确保在施工过程中能够顺利进行。
3. 施工流程锚索施工的流程一般包括以下几个步骤：3.1 基础处理根据设计方案，对施工基础进行必要的处理。
一般包括打桩、挖坑、清理地表等工作。
3.2 锚索布设按照设计方案，将锚索布设在施工基础上。
布设要均匀、密集，确保锚索能够有效地发挥作用。
3.3 注浆灌注在布设好锚索后，进行注浆灌注工作。
通过注浆灌注，将锚索与周围土壤或岩石牢固地连接起来。
3.4 紧固调试在注浆灌注完成后，对锚索进行紧固调试。
通过调整锚索的张力，确保其能够承受设计要求的荷载。
3.5 检查验收在施工完成后，进行锚索的检查验收工作。
检查锚索的布设情况、注浆灌注质量以及紧固调试效果，确保施工质量符合要求。
4. 施工安全在进行锚索施工过程中，必须要注意施工安全。
具体的施工安全措施包括：•提前规划施工方案，避免施工过程中发生危险情况；•提供必要的个人防护装备，确保工人的安全；•严格执行施工规范，杜绝施工中的安全隐患；•安排专人负责施工现场的安全管理。
5. 总结通过本文档的介绍，可以了解到锚索专项施工的方案及相关要求。
在进行锚索施工时，需要进行充分的施工准备，按照施工流程进行操作，同时注意施工安全。
只有确保施工质量和安全性，才能保证土地和岩石的稳定性，预防相关灾害的发生。
锚索专项施工方案
一、编制依据1. 国家及地方相关法律法规、规范标准；2. 工程设计文件及施工图纸；3. 工程地质勘察报告；4. 施工现场实际情况。
二、工程概况1. 工程名称：XX项目；2. 工程地点：XX省XX市；3. 工程规模：XX；4. 工程类型：XX。
三、施工前提条件1. 施工场地已平整、清障，满足施工要求；2. 施工用水、用电、道路等基础设施已到位；3. 施工人员已具备相关资质，且经过专业培训；4. 施工材料、设备已按计划进场，并验收合格。
四、施工工序1. 施工准备；2. 钻孔；3. 锚索制作；4. 锚索安装；5. 锚索灌浆；6. 锚索张拉；7. 封锚；8. 施工验收。
五、施工技术及工艺1. 钻孔：采用旋转钻进法，选用适合的钻头和钻杆；2. 锚索制作：选用高强度、低松弛钢绞线，按设计要求进行锚索制作；3. 锚索安装：将锚索穿入孔内，调整锚索位置，确保锚索垂直；4. 锚索灌浆：采用水泥浆灌浆，灌浆压力控制在0.5～0.7MPa之间；5. 锚索张拉：采用张拉机具进行锚索张拉，张拉力控制在设计要求范围内；6. 封锚：采用水泥砂浆封锚，确保锚索固定牢固。
六、施工质量保证措施1. 施工人员需严格按照施工规范和操作规程进行施工；2. 施工材料、设备需经检验合格后方可使用；3. 施工过程中，加强对锚索孔位、锚索安装、灌浆、张拉等关键工序的质量控制；4. 定期对施工质量进行检查、验收，确保工程质量符合设计要求。
七、安全保证措施1. 施工人员需穿戴个人防护用品，严格遵守安全操作规程；2. 施工现场设置安全警示标志，确保施工安全；3. 加强施工现场安全管理，防止发生安全事故；4. 定期对施工人员进行安全教育培训，提高安全意识。
八、环境保护及文明施工措施1. 施工现场应保持整洁，及时清理施工垃圾；2. 施工过程中，采取措施降低噪音、粉尘等污染；3. 加强施工现场文明施工管理，确保施工环境整洁。
九、施工进度安排1. 施工准备阶段：5天；2. 施工阶段：30天；3. 验收阶段：5天。

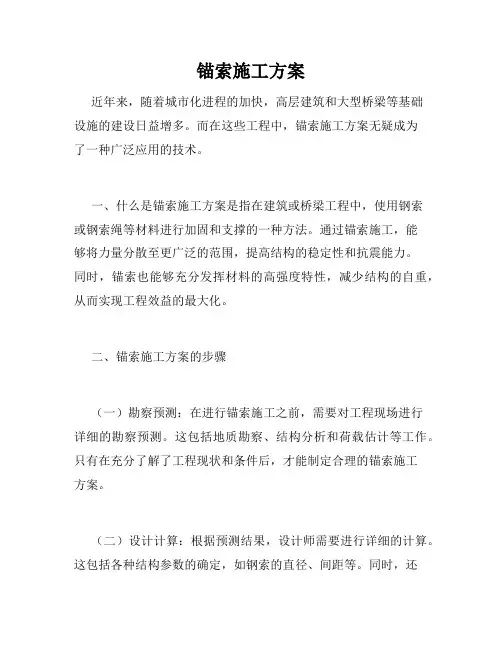

锚索施工方案
锚索施工方案近年来，随着城市化进程的加快，高层建筑和大型桥梁等基础设施的建设日益增多。
而在这些工程中，锚索施工方案无疑成为了一种广泛应用的技术。
一、什么是锚索施工方案是指在建筑或桥梁工程中，使用钢索或钢索绳等材料进行加固和支撑的一种方法。
通过锚索施工，能够将力量分散至更广泛的范围，提高结构的稳定性和抗震能力。
同时，锚索也能够充分发挥材料的高强度特性，减少结构的自重，从而实现工程效益的最大化。
二、锚索施工方案的步骤（一）勘察预测：在进行锚索施工之前，需要对工程现场进行详细的勘察预测。
这包括地质勘察、结构分析和荷载估计等工作。
只有在充分了解了工程现状和条件后，才能制定合理的锚索施工方案。
（二）设计计算：根据预测结果，设计师需要进行详细的计算。
这包括各种结构参数的确定，如钢索的直径、间距等。
同时，还需要进行结构的稳定性和承载能力验算，确保锚索施工方案的合理性和可行性。
（三）施工准备：在正式施工之前，需要做好充分的准备工作。
这包括采购锚索材料、制作预应力锚点以及准备设备、机械等。
同时，还需要制定详细的施工方案和施工管理计划，确保施工的顺利进行。
（四）施工实施：在完成施工准备后，可以进行锚索施工的实施工作。
根据方案，先进行预应力锚点的安装，然后穿过预埋管道将钢索引入，最后进行预应力张拉和锚固。
在施工过程中，需要严格按照规范和要求进行操作，确保施工质量。
（五）施工验收：锚索施工完成后，需要进行施工验收。
这包括对锚索材料、钢索张拉力和预应力锚点等进行检测和试验。
只有在通过验收后，锚索施工方案才能算是真正完成。
三、锚索施工方案的应用范围锚索施工方案的应用范围非常广泛。
主要包括以下几个方面：（一）高层建筑：在高层建筑中，锚索施工方案可以增加建筑的稳定性和抗震能力。
通过合理设计和施工，能够使整个建筑更加稳固和安全。
（二）桥梁工程：在桥梁工程中，锚索施工方案可以增加桥梁结构的承载能力和稳定性。
特别是在大跨度和高荷载的桥梁中，锚索施工方案能够发挥重要的作用。
锚索框格施工方案
锚索框格施工方案锚索框格施工方案一、项目概况锚索框格施工是指利用钢索和框架结构形成的一种支撑结构，用于增加框架结构的抗震能力和稳定性，并用于连接框架结构与周围的土地或建筑物。
本项目的施工范围包括锚索的设计、制造和安装。
二、施工流程1. 前期准备：开展项目设计，确定锚索的数量、材料和尺寸规格，并准备施工所需的设备和材料。
2. 地面准备：清理施工区域，确保施工场地平整、清洁，并进行地面标识。
3. 锚索制造：根据设计要求，制造锚索，并进行质量检验，确保其符合要求。
4. 锚索预埋：根据设计要求，在框架结构的预埋孔中安装锚索，确保其位置准确、牢固。
5. 框架结构安装：安装框架结构，并进行调整和固定，确保其水平、垂直和稳定。
6. 锚索安装：将锚索与框架结构连接，进行张拉和固定，确保其紧密接触并发挥作用。
7. 后期整理：进行施工区域的清理，清除垃圾和材料残留物，并进行交工验收。
三、施工要点1. 设计要求：根据框架结构的抗震能力和稳定性要求，确定锚索的数量、材料和尺寸规格；制造的锚索应符合相关标准和规范。
2. 锚索预埋：在框架结构的预埋孔中安装锚索时，应保证其位置准确，锚索与孔壁之间应填充适当的灌浆材料，确保其牢固性。
3. 锚索张拉：在进行锚索张拉时，应根据设计要求进行逐步的加载、调整和固定，确保锚索能够承受预期的荷载，并保持适当的张力。
4. 安全措施：在施工过程中，要加强工地安全管理，设立合理的施工区域标识和警示标志；工人应佩戴安全帽和防护装备，提高安全意识，确保施工人员的人身安全。
5. 质量控制：进行施工中的质量检验和质量评估，确保锚索和框架结构的质量符合要求，并进行相应的整改和处理。
四、施工安全措施1. 施工现场应进行隔离，并设置警示标志和安全警戒线，确保施工区域的安全。
2. 起重设备和工具的使用应符合安全规范，并由专业人员操作，确保施工过程中的安全。
3. 施工人员应佩戴安全帽和防护装备，严禁穿拖鞋、高跟鞋等不安全的服装和鞋类。
锚索施工方案范文
锚索施工方案范文一、项目背景锚索施工是一项关键的工程技术，常用于建筑、桥梁、船舶等领域。
锚索施工能够有效固定和支撑结构体，提高其抗震性和稳定性。
本方案将介绍锚索施工的具体步骤、材料选用、施工要求等内容。
二、施工步骤1.方案设计：根据工程需要和设计要求，制定锚索施工方案。
2.准备工作：包括清理施工现场、搭建施工脚手架等。
3.钻孔：根据设计的锚索位置和尺寸要求，在结构体内部钻孔。
4.碎石注入：在钻孔中注入碎石，以提供良好的锚固效果。
5.安装锚箍：将锚箍装入钻孔内，固定在结构体中。
6.将张拉锚施工孔中的锚固装置移动到施工位置。
7.安装锚索：根据设计要求，将预埋的锚索拉出并临时固定。
8.张拉锚索：利用张拉设备将锚索进行拉紧，使其产生足够的拉力。
9.锚索埋藏：将张拉好的锚索埋藏在结构体内部。
10.检查验收：对施工结果进行检查和验收，确保质量和安全。
三、材料选用1.锚索：常用材料有钢索、碳纤维锚索等，选择适合工程需求的材料。
2.锚箍：一般选择钢制材料，具备良好的耐腐蚀性和抗拉强度。
3.张拉设备：包括张拉钳、钳夹等设备，用于对锚索进行张拉。
四、施工要求1.施工人员必须接受相关培训，熟悉施工工艺和安全操作规范。
2.严格按照设计方案施工，严禁随意修改或省略步骤。
3.施工现场必须保持整洁，定期清理碎石、垃圾等杂物。
4.施工过程中，必须采取安全措施，如佩戴安全帽、安全绳等。
5.施工质量检查合格后方可进行下一步施工。
6.锚索张拉过程应平稳进行，避免产生冲击力。
五、施工安全1.施工人员必须穿戴安全防护设备，包括头盔、安全鞋、手套等。
2.随时注意施工现场周围的环境变化，及时做好安全防范。
3.制定应急预案，确保发生意外时能够迅速处置。
4.保持施工现场的通风和排水良好，防止积水和气体堆积。
六、工程质量控制1.锚索施工需严格按照相关国家标准和规范进行。
2.施工过程中需要定期进行检查和验收，确保施工质量。
3.施工中如发现问题，应及时进行整改和修复。
锚索施工方案
锚索施工方案一、引言锚索施工是一种常用的工程施工方法，通过锚索的加固，可以有效地提高工程的稳定性和安全性。
随着工程技术的发展，锚索施工方案也在不断完善和创新。
本文将详细介绍锚索施工的基本原理、施工步骤以及注意事项。
二、锚索施工的基本原理锚索施工是利用锚索在岩石、土壤或混凝土中形成固定支撑的一种施工方法。
锚索通常由高强度的钢筋制成，可以通过预埋或喷涂的方式固定在工程结构中。
其基本原理包括以下几个方面：1.锚碇力的产生：通过将锚索固定在工程结构中，使其受到拉力，从而产生碇固效应。
锚索施工过程中，会利用机械力或化学反应产生锚碇力，使锚索达到预期的拉力水平。
2.力传递机制：锚索通过对岩石、土壤或混凝土施加拉力，将结构的荷载传递到地基中。
锚索与地基的摩擦力和粘结力起到关键作用，有效地增加了结构的稳定性。
3.锚索的受力性能：锚索的受力性能包括抗拉强度、抗剪强度、抗压性能等。
施工过程中需要对锚索进行严格的检验和测试，确保其符合设计要求，并具备足够的受力能力。
三、锚索施工的基本步骤1.确定施工方案：根据工程的具体情况和需求，确定适合的锚索类型和布置方案。
考虑到土壤或岩石的物理性质、工程结构的荷载特点和环境条件等因素，综合选择施工工艺并进行合理布置。
2.准备施工材料与设备：根据施工方案，准备所需的锚索材料、固化剂、注浆设备等。
确保材料的质量符合相关标准，设备的可靠性和适应性能满足施工要求。
3.施工前的准备工作：进行现场勘测和土壤或岩石条件的测试，对施工区域进行清理和整平。
根据施工方案确定锚索的布置位置，并进行标记。
4.安装锚索：根据设计要求，将锚索安装在工程结构中。
采用预埋或喷涂的方式将锚索固定在结构内部，并保证其与结构具有良好的粘结性能。
5.注浆固化：使用注浆设备，对锚索进行固化处理。
选用适当的固化剂和施工工艺，确保注浆液能够充分填充锚孔，并固化成坚硬的胶体。
6.锚索张拉：根据设计要求，对已经固化的锚索进行张拉。
锚索施工方案
锚索施工方案1. 引言锚索施工是一种特殊的土木工程施工方式，常用于建筑物、桥梁、船舶等的固定和抗风设防。
本文将介绍锚索施工方案的基本原理、施工步骤和注意事项。
2. 基本原理锚索施工的基本原理是利用材料的强度，在构件表面预埋或钻孔固定锚具，然后通过锚索将构件与地基、地面或其他构件连接起来，形成一个稳定的整体结构。
2.1 锚索材料常用的锚索材料包括钢索、钢筋和合成纤维材料。
钢索具有高强度和耐久性，适用于大型工程。
钢筋适用于小型工程，可以在施工过程中弯折和调整。
合成纤维材料具有轻质、高强度和耐腐蚀等特点，适用于需要减轻重量的工程。
常用的锚具包括榀形锚板、锚固板和锚杆。
榀形锚板适用于较大的承载力要求，锚固板适用于一般的承载力要求，锚杆适用于较小的承载力要求。
3. 施工步骤3.1 规划设计在进行锚索施工前，需要进行规划设计。
根据具体施工对象和工程要求，确定锚索的数量、位置和布置方式。
3.2 准备工作在施工前，需要清理施工现场，确保施工区域的平整和无障碍物。
同时，准备好所需的材料、设备和工具。
3.3 钻孔或预埋根据设计要求，进行钻孔或预埋锚具。
钻孔过程中需要保证孔洞的直径和深度符合设计要求，并且孔洞的位置准确。
将锚具插入钻孔或预埋孔中，并采取必要的措施，确保锚具的稳定和固定。
3.5 固定锚索将锚索连接到锚具上，并进行必要的预拉力调整，确保锚索的紧固和牢固。
3.6 检查和测试在施工完成后，对锚索进行检查和测试。
包括对锚索的张力、固定性和耐力进行测试，确保整个锚索施工的质量和安全。
4. 注意事项4.1 设计合理性在进行锚索施工前，需要进行合理的设计。
考虑到地质条件、施工对象的承载力和使用需求等因素，确保锚索施工的可行性。
4.2 质量控制在施工过程中，需要进行严格的质量控制。
确保锚具、锚索和施工工艺的质量符合设计要求，避免出现安全隐患。
4.3 安全施工在锚索施工过程中，需要注重安全施工。
包括施工人员的安全防护、设备和工具的安全使用以及施工现场的安全管理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录目录 ...............................................................................................................1 一、编制依据 ...............................................................................................2 二、编制原则 ...............................................................................................2 三、工程概况 ...............................................................................................2 四、预应力锚索工程施工方案 ...................................................................44.1 预应力锚索施工流程 .........................................................................4 4.2 预应力锚索施工顺序 .........................................................................5 五、施工计划 ...............................................................................................8 5.1 工期安排原则 .....................................................................................8 5.2 计划开工、完工日期 .........................................................................8 六、资源配置 ...............................................................................................9 6.1 劳动力配置 .........................................................................................9 6.2 主要机械配置 .....................................................................................9 6.3 材料供应 .............................................................................................9 七、质量、安全、环境保护措施 ...............................................................9 7.1 质量保证措施 .....................................................................................9 7.2 安全保证措施 ...................................................................................11........................................................................................................... 11 ........................................................................................................... 12 7.3 环境保证措施 ...................................................................................14 ........................................................................................................... 14 ........................................................................................................... 14 ........................................................................................................... 14 ........................................................................................................... 15 ........................................................................................................... 15 ........................................................................................................... 15 ........................................................................................................... 15一、编制依据1、本标段地质详勘报告；2、本场地管线调查资料；3、建筑地基基础设计规范；4、广州地区建筑基坑支护技术规定(GJB02-98)；5、建筑基坑支护技术规程(DBJ/T15-20-97)；6、建筑基坑支护技术规程(JGJ120-99)；7、建筑桩基技术规范(JBJ94-94)；8、混凝土结构工程施工质量验收规范(GB50204-2002)；9、岩土锚杆（索）技术规程（CECS22：2005） 精心整理精心整理精心整理 10、本工程基坑设计图纸； 11、我单位现有的管理、技术水平； 12、设备及其他资源投入情况； 13、以往类似工程的施工经验； 14、业主的相关管理文件及本单位的投标承诺。
二、编制原则1、确保施工方案安全可靠，针对性强、操作性强，设备选型合理； 2、坚持技术先进性，科学合理性，经济适用性与实事求是相结合； 3、确保工期、安全、质量等指标，确保全面履约。
三、工程概况：盾构始发井（兼轨排井）锚索平面及立面图分别如图 1、图 2、图 3 所示。
图 2 第六～七道锚索及内支撑平 面图四、预应力锚索工程施工方案4.1 预应力锚索概况及施工流程 本工程锚索按永久锚索设计，共计 11716m，第一～第五道水平间距 1.5m,第六、第七道水平间距为 3.0m 和 1.5m，竖向间距 3.0m～5.5m，盾构始发井段沿基坑深度方向设置 5 道锚索，轨排井段 沿深度方向设置 7 道锚索，除东山口站方向第五道倾角为 15o 外，其余倾角均为 20o（北面一列锚 索倾角为 22o）。
锚索采用φ s15.2 的钢绞线，锚具采用 OVM15 锚具，锚索成孔直径 150mm（第一道 锚索部分调整为 200mm）。
轨排井段布置如下：第一道锚索设计为 3 根Φ 15.24 钢绞线，P=340KN，Py=200KN，L=33.5m， Lf=16.0m，La＝17.5m；第二道图锚3 索盾设构计始为发井4 （根兼Φ 轨15排.2井4 钢）绞锚线索，立P面=5图30KN，Py=300KN，L=28.0m， Lf=14.5m，La＝13.5m；第三道锚索设计为 4 根Φ 15.24 钢绞线，P=650KN，Py=400KN，L=24.5m， Lf=12.5m，La＝12.0m；第四道锚索设计为 4 根Φ 15.24 钢绞线，P=640KN，Py=400KN，L=21.0m， Lf=10.5m，La＝10.5m；图第1 盾五构道始锚发索井设（计兼为轨排4井根）Φ第1一5.～24五钢道锚绞索线平，面P图=620KN，Py=400KN，L=17.0m， Lf=8.5m，La＝8.5m；第六道锚索设计为 4 根Φ 15.24 钢绞线，P=520KN，Py=350KN，L=14.0m，Lf=6.5m， La=7.5m；第七道锚索设计为 4 根Φ 15.24 钢绞线，P=460KN，Py=350KN，L=11.0m，Lf=5.0m，La＝ 6.0m；其中东湖站方向第一～第五道为 13 列，第六、第七道为 7 列。
轨排井段左侧第一～第五道 精心整理精心整理 为 19 列，第六、第七道为 10 列。
轨排井段右侧第一～第五道为 20 列，第六、第七道为 11 列。
盾构始发井段，左侧、右侧和东山口站方向相同布置如下，第一道锚索设计为 3 根Φ 15.24 钢绞线，P=510KN，Py=350KN，L=38.5m，Lf=17.5m，La＝21.0m；第二道锚索设计为 5 根Φ 15.24 钢绞线，P=700KN，Py=450KN，L=33.5m，Lf=16.0m，La＝17.5m；第三道锚索设计 6 根Φ 15.24 钢绞线，P=840KN，Py=500KN，L=28.5m，Lf=14.0m，La＝14.5m；第四道锚索设计为 6 根Φ 15.24 钢绞线，P=940KN，Py=500KN，L=25.5m，Lf=12.0m，La＝13.5m；第五道锚索设计为 6 根Φ 15.24 钢绞线，P=970KN，Py=500KN，L=21.5m，Lf=10.0m，La＝11.5m；左侧、右侧第一～第五道均为 9 列，东山口站方向第一～第五道设计 16 列。
