隧道的养护、维修与加固
隧道常见病害及维修养护
崩塌维修
总结词
隧道崩塌是严重的病害之一，需要采取及时的措施进行维修 。
详细描述
隧道崩塌的维修包括清理崩塌体、修复边坡、加固支撑结构 等步骤。根据崩塌的范围和程度，可以采用不同的维修方案 。对于严重的崩塌，需要进行全面的勘察和设计，制定合理 的修复方案。
04
.3.2 养护周期
.3养护流程
日常巡查
每日需对隧道进行巡查，及时发现病害及安全隐 患。
定期检查
每隔一定时间（例如每季度、半年或一年）进行 一次全面检查，评估隧道整体状态。
特殊检查
针对恶劣天气、异常情况或特定事件，进行专项 检查，确保隧道安全。
崩塌养护
边坡监测
对隧道边坡进行监测，及时发现边 坡失稳迹象。
排水系统维护
定期清理隧道排水系统，确保排水 畅通。
结构加固
针对隧道结构出现的破损、开裂等 问题，采取加固措施，提高结构稳 定性。
植被防护
在隧道洞口及周边种植植被，防止 水土流失，降低边坡失稳的风险。
05
.4养护方法
日常养护
检查设施
定期检查隧道内各种设施 ，包括照明、通风、排水 等，确保其完好无损。
效果。
特殊养护
防水处理
针对隧道可能出现的渗水、漏 水等问题，采取有效的防水处
理措施。
排水设施
定期清理和维护隧道内的排水设 施，确保其排水畅通。
应急处理
建立应急处理预案，对隧道内发生 的突发事件进行及时有效的处理。
06
.4 .2养护周期
隧道建设中的隧道养护维修有哪些措施
隧道建设中的隧道养护维修有哪些措施在现代交通体系中，隧道作为重要的基础设施，为人们的出行和物资运输提供了便捷通道。
然而，隧道在长期使用过程中，会受到各种因素的影响，如地质条件变化、车辆荷载、环境侵蚀等，从而导致隧道结构的损坏和性能下降。
因此，隧道养护维修工作显得尤为重要，它不仅能够延长隧道的使用寿命，保障交通安全，还能降低运营成本，提高隧道的服务质量。
一、隧道养护维修的重要性隧道养护维修是确保隧道安全、可靠运行的关键环节。
首先，它有助于及时发现和处理隧道结构的潜在问题，如裂缝、渗漏水、衬砌剥落等，防止这些问题进一步恶化，从而避免可能引发的坍塌等重大安全事故。
其次，良好的养护维修能够保持隧道内部的设施设备处于良好状态，如照明系统、通风系统、消防系统等，为车辆和行人提供舒适、安全的通行环境。
此外，通过定期的养护维修，可以延长隧道的使用寿命，减少大规模重建带来的巨大投资和交通中断的影响。
二、隧道养护维修的常见问题1、结构病害隧道结构病害是养护维修中最为常见的问题之一。
其中，裂缝是最为普遍的现象，可能由于混凝土收缩、温度变化、不均匀沉降等原因产生。
裂缝如果不及时处理，会导致水分渗透，进而引起钢筋锈蚀、混凝土劣化等问题。
此外，衬砌剥落、变形也是常见的结构病害，严重影响隧道的稳定性和安全性。
2、渗漏水隧道渗漏水是一个长期困扰的问题，它不仅会影响隧道结构的耐久性，还可能导致路面湿滑，影响行车安全。
渗漏水的原因主要包括地下水压力过大、防水层失效、施工缝处理不当等。
3、设施设备老化隧道内的照明、通风、消防等设施设备在长期使用后，会出现老化、损坏的情况。
例如，照明灯具亮度不足、通风系统效率降低、消防设备失效等，这些都会影响隧道的正常运营和安全保障。
4、地质灾害在一些地质条件复杂的地区，隧道可能会受到滑坡、崩塌、泥石流等地质灾害的影响，导致隧道结构受损，甚至堵塞。
三、隧道养护维修的措施1、定期检查定期检查是隧道养护维修的基础工作。
隧道常见病害及维修养护
维修困难
隧道病害需要进行维修， 维修过程中需要封路或限 行等措施，影响正常运营 。
安全隐患增加
安全风险
隧道病害可能导致安全风 险增加，如车辆失控、交 通事故等。
应ห้องสมุดไป่ตู้难度
隧道病害可能导致应急救 援难度增加，延误救援时 机。
长期隐患
隧道病害长期存在，可能 引发更大的安全事故，威 胁运营安全。
03
隧道维修养护策略与措施
结构监测
对隧道结构进行监测， 如变形、裂缝等，以便 及时发现潜在问题并采
取措施。
设备维护
定期维护和检修隧道内 的设备，如通风设备、 照明设备等，确保其正
常运行。
04
隧道维修养护技术与方法
裂缝修补技术
表面涂抹法
在裂缝表面涂抹水泥砂浆、环氧树脂等材料，以封闭裂缝，提高 表面强度和耐久性。
灌浆法
将修补材料注入裂缝中，使其充分填满，达到加固和防水的目的。
引起的。
影响：衬砌开裂会导致渗漏水、 影响隧道结构安全和使用寿命。
渗漏水
渗漏水是指隧道衬砌出现渗水 、漏水的现象。
原因：渗漏水通常是由于施工 缺陷、材料老化、地质条件变 化等因素引起的。
影响：渗漏水会导致隧道内部 潮湿、腐蚀钢筋混凝土结构， 影响隧道结构安全和使用寿命 。
衬砌变形
衬砌变形是指隧道衬砌在受力或受压时发生形状变化的的现象。 原因：衬砌变形通常是由于施工缺陷、材料老化、地质条件变化等因素引起的。
隧道衬砌出现开裂或破损，导致 结构承载能力下降，影响运营安
全。
隧道渗漏水
隧道渗漏水可能导致地面沉降、滑 坡等地质灾害，威胁行车安全。
拱顶掉块
拱顶出现掉块，易引发砸车等安全 事故。

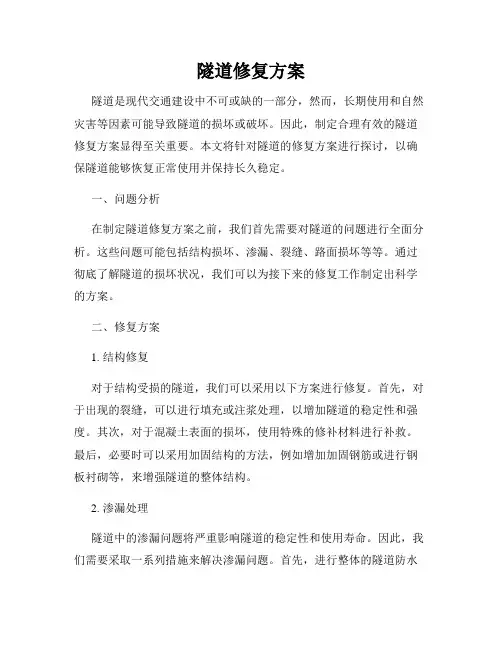

隧道修复方案
隧道修复方案隧道是现代交通建设中不可或缺的一部分，然而，长期使用和自然灾害等因素可能导致隧道的损坏或破坏。
因此，制定合理有效的隧道修复方案显得至关重要。
本文将针对隧道的修复方案进行探讨，以确保隧道能够恢复正常使用并保持长久稳定。
一、问题分析在制定隧道修复方案之前，我们首先需要对隧道的问题进行全面分析。
这些问题可能包括结构损坏、渗漏、裂缝、路面损坏等等。
通过彻底了解隧道的损坏状况，我们可以为接下来的修复工作制定出科学的方案。
二、修复方案1. 结构修复对于结构受损的隧道，我们可以采用以下方案进行修复。
首先，对于出现的裂缝，可以进行填充或注浆处理，以增加隧道的稳定性和强度。
其次，对于混凝土表面的损坏，使用特殊的修补材料进行补救。
最后，必要时可以采用加固结构的方法，例如增加加固钢筋或进行钢板衬砌等，来增强隧道的整体结构。
2. 渗漏处理隧道中的渗漏问题将严重影响隧道的稳定性和使用寿命。
因此，我们需要采取一系列措施来解决渗漏问题。
首先，进行整体的隧道防水处理，可以使用特殊的防水涂料或薄膜进行涂布。
其次，对于较大的渗漏点，可以使用注浆技术进行密封。
最后，定期巡检和维护，及时修复可能出现的新的渗漏问题。
3. 路面修复隧道中的路面损坏将对车辆的行驶安全产生较大影响。
为了使隧道路面恢复正常，我们可以采取以下措施。
首先，修复路面上的裂缝和坑洼，可以使用特殊的沥青修复材料进行填补。
其次，对于严重损坏的路面，需要进行整体的修复，例如进行切割和重新铺设等操作。
最后，定期进行路面养护工作，以延长隧道路面的使用寿命。
三、材料选择在隧道修复过程中，材料的选择至关重要。
我们需要选择具有良好耐久性和耐久性的修复材料。
例如，对于结构修复，可以选择高强度混凝土或纤维增强材料。
对于渗漏处理，可以选择具有较高抗渗性能和粘结性的防水涂料。
对于路面修复，可以选择具有良好耐久性和耐磨性的沥青修复材料。
四、施工流程隧道修复工作需要按照一定的施工流程进行。

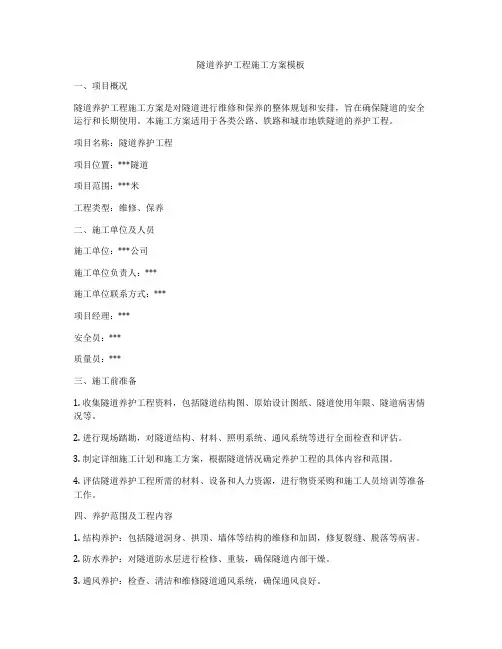

隧道养护工程施工方案模板
隧道养护工程施工方案模板一、项目概况隧道养护工程施工方案是对隧道进行维修和保养的整体规划和安排，旨在确保隧道的安全运行和长期使用。
本施工方案适用于各类公路、铁路和城市地铁隧道的养护工程。
项目名称：隧道养护工程项目位置：***隧道项目范围：***米工程类型：维修、保养二、施工单位及人员施工单位：***公司施工单位负责人：***施工单位联系方式：***项目经理：***安全员：***质量员：***三、施工前准备1. 收集隧道养护工程资料，包括隧道结构图、原始设计图纸、隧道使用年限、隧道病害情况等。
2. 进行现场踏勘，对隧道结构、材料、照明系统、通风系统等进行全面检查和评估。
3. 制定详细施工计划和施工方案，根据隧道情况确定养护工程的具体内容和范围。
4. 评估隧道养护工程所需的材料、设备和人力资源，进行物资采购和施工人员培训等准备工作。
四、养护范围及工程内容1. 结构养护：包括隧道洞身、拱顶、墙体等结构的维修和加固，修复裂缝、脱落等病害。
2. 防水养护：对隧道防水层进行检修、重装，确保隧道内部干燥。
3. 通风养护：检查、清洁和维修隧道通风系统，确保通风良好。
4. 照明养护：检查、更换隧道照明设备，确保隧道内照明充足。
5. 管线养护：对隧道排水、供水、供电、通信等管线进行检修和保养。
6. 安全设施养护：检查、维修和更新隧道内的安全设施，包括排烟系统、紧急通道、消防设施等。
五、施工步骤1. 准备工作：搭建施工工棚，设置施工标志，整理施工场地。
2. 结构养护：对隧道结构进行维修和加固，根据隧道病害情况进行逐一处理。
3. 防水养护：清理、修复和更新隧道防水层材料，确保隧道内部干燥。
4. 通风养护：检查、清洁和维修隧道通风系统，保障隧道内空气流通畅顺。
5. 照明养护：更换老化或损坏的照明设备，检修照明线路，确保隧道内光线充足。
6. 管线养护：对隧道排水、供水、供电、通信等管线进行检修和保养。
7. 安全设施养护：检查、维修和更新隧道内的安全设施，确保隧道安全设施完好。

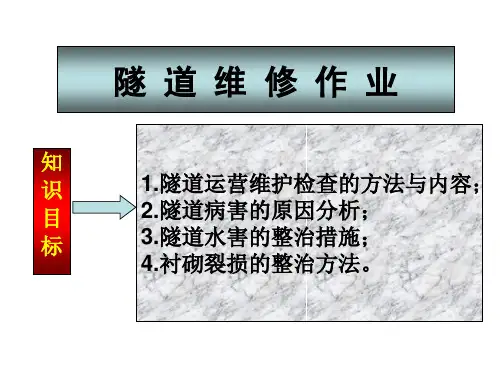

隧道维护
维修及修复措施
设计因素
（1）如果由于外力过大，结构强度偏低时，可 考虑更换高强度材料；增加锚杆以改变原来结 构的受力形式；注浆加固以提高岩体的自承能力 并减少作用在隧道结构上的围岩压力。 （2）如果隧道结构无仰拱，墙脚发生塑性位移 时，若只加固支座地基效果不大，可考虑加锚杆 或注浆以加强衬砌与围岩的连接，加固侧墙或增 建仰拱。
水害的种类及其危害
（2）衬砌周围积水
指运营隧道中地表水或地下水向隧道周围渗流汇 集。如不及时排走积水而引起的病害主要有： ①水压较大时会导致衬砌破坏。 ②使原来完好的围岩及围岩的结构面软弱夹层因浸 水而软化或导致对衬砌的压力增大，衬砌破裂。 ③使膨胀性围岩体积膨胀，导致衬砌破坏。 ④在寒冷地区发生冰涨和围岩冻胀，快速导致衬砌 破坏。
• 地质状态：作用在岩体上的外力荷载
自 然 因 素
发生改变；岩体自身由于发生应力重分布 、松动或出现膨胀应力而改变了岩石原来 的受力状态；围岩体积变化改变了原来 的围岩的作用。
• 内部荷载：交通状态的改变使洞内荷载
强度及振动强度发生变化。
• 地貌改变：如在隧道邻近处开挖土方，
进行振动较大的施工作业。
二、隧道档案的建立
每座隧道都应建立隧道档案，特别是 长大隧道的档案建立更应详细。隧道 档案应收集有关隧道的设计、施工及 竣工资料，还应包括养护与维修记录。
隧道设备概况
（1）隧道概况：隧道所处线路及区间名称，隧道 全长、起讫里程、开工及竣工年月、地质情况等。 （2）隧道结构的断面形状：内轮廓尺寸、衬砌材 料、避车洞设置情况等。 （3）辅助坑道：记录竖井、斜井、横洞及平导的 位置及其他情况。 （4）线路情况：纵坡、平面、设备、道床、轨枕、 钢轨等情况。
隧道治水的具体原则是“防、排、 截、堵相结合，因地制宜，综合治理”。
隧道土建养护工程施工方案
一、工程概况本项目为某隧道土建养护工程，隧道全长10.5公里，隧道最大埋深300米，隧道洞身围岩等级为Ⅲ～V级。
隧道土建养护工程主要包括隧道结构加固、防水处理、排水系统疏通、路面修复、照明系统维护、通风系统维护等。
二、施工方案1.施工准备（1）施工组织：成立隧道土建养护工程领导小组，负责工程的全面管理；成立施工技术小组，负责技术指导和施工方案的制定。
（2）人员培训：对施工人员进行专业培训，确保施工人员具备相应的施工技能和安全意识。
（3）材料设备：根据施工方案，采购所需材料设备，确保材料设备质量合格。
2.隧道结构加固（1）检查隧道结构现状，对存在裂缝、空洞、沉降等问题的部位进行加固处理。
（2）采用注浆、锚杆、钢筋网、喷射混凝土等方法对隧道结构进行加固。
（3）对加固部位进行观测，确保加固效果。
3.防水处理（1）检查隧道防水层，对破损、老化、脱落等部位进行修复或更换。
（2）采用注浆、防水涂料、防水板等方法对隧道进行防水处理。
（3）对防水层进行检测，确保防水效果。
4.排水系统疏通（1）检查隧道排水系统，对堵塞、损坏等部位进行疏通或更换。
（2）采用高压水射流、清淤机等方法对排水系统进行疏通。
（3）对疏通后的排水系统进行检测，确保排水通畅。
5.路面修复（1）检查隧道路面，对破损、坑洼、裂缝等部位进行修复。
（2）采用沥青混凝土、水泥混凝土等方法对路面进行修复。
（3）对修复后的路面进行检测，确保路面平整、坚实。
6.照明系统维护（1）检查隧道照明系统，对损坏、亮度不足等部位进行维修或更换。
（2）对照明系统进行调试，确保照明效果。
7.通风系统维护（1）检查隧道通风系统，对损坏、通风不良等部位进行维修或更换。
（2）对通风系统进行检测，确保通风效果。
三、施工注意事项1.施工过程中，严格遵守施工规范和安全操作规程，确保施工安全。
2.加强施工现场管理，保持施工现场整洁有序。
3.做好施工记录，确保施工过程可追溯。
4.加强与相关部门的沟通协调，确保工程顺利进行。
隧道常见病害及维修养护
排水系统修复
• 详细描述
隧道渗漏水病害有时也与排水系统堵塞或失 效有关。因此，需要对排水系统进行检查和 修复。清理排水沟、修复破损的排水管等措 施可以有效排除积水，减轻渗漏水病害。
衬砌开裂病害维修方法
总结词：裂缝注浆
• 详细描述：对于衬砌开裂病害，常用的 维修方法是裂缝注浆。首先，对裂缝进 行清理，去除杂物和松散物。然后，使 用专用注浆材料，通过注浆设备将浆液 注入裂缝中，使其充分渗透和固化，从 而恢复衬砌的完整性和稳定性。
隧道常见病害及维修养护
汇报人： 日期:
contents
目录
• 隧道常见病害概述 • 隧道常见病害详解 • 隧道维修养护方法 • 隧道的预防性养护
01 隧道常见病害概述
隧道病害的定义和影响
定义
隧道病害指的是隧道结构在使用过程中出现的各种损伤和破 坏，包括但不限于开裂、渗漏、钢筋锈蚀、冻融破坏等。
裂缝修补
及时发现并修补隧道结构 中的裂缝，防止水分和杂 质渗入，避免病害扩大。
设施设备维护
定期检查和维护隧道的照 明、通风、排水等设施设 备，确保其正常运转，提 高行车安全性。
养护人员的培训与管理
专业知识培训
对养护人员进行隧道结构、设施 设备、安全等方面的专业知识培
训，提高其养护能力。
安全意识教育
影响
隧道病害不仅影响隧道的结构安全和稳定性，缩短隧道的使 用寿命，还可能对行车安全构成严重威胁，需要及时进行维 修和养护。
隧道病害的分类
结构性病害
这类病害主要影响隧道的结构安全和稳定性，如开裂、变形、钢筋锈蚀等。
非结构性病害
这类病害主要影响隧道的正常使用和功能，如渗漏、冻融破坏、装饰层剥落等 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
容
定期检查完成后，应提出结构定期检查报告。报 告内容应包括如下几项。
（1）对结构的技术状况和功能状态的评价。 （2）对结构的养护维修状况的评价及建议。 （3）需要实施专项检查的建议。 （4）需要采取处置措施的建议。 此外，检查报告还应附上检查记录表、隧道病害 展示图记录表以及其他有关检测记录资料。隧道病害 描述图例如图5-2所示。
5.1.1 土建 结构 养护 的工 作内
容
5.1.1 土建 结构 养护 的工 作内
容
2）定期检查
定期检查是按规定周期对结构的基本技术 状况进行全面检查。通过定期检查，应系统掌 握结构基本技术状况，评定结构物功能状态， 为制订养护工作计划提供依据。
检查的周期宜1次/年，高速公路隧道应不 少于1次/年。宜安排在春季或秋季进行。新建 隧道应在交付使用1年时进行首次定期检查。
5.1.1 土建 结构 养护 的工 作内
容
5.1.1 土建 结构 养护 的工 作内
容
4）专项检查
专项检查
专项检查是根据定期检查和特别检查的结果，或者 通过其他途径判断，需要进一步查明某些破损或病害的 详细情况而进行的更深入的专门检测。通过专项检查， 应完整掌握破损或病害的详细资料，为其是否实施处置 以及采取何种处置措施等提供技术依据。
xx隧道：秦皇岛—青龙公路xx隧道是在原运铁矿隧道 基础上改建而成的，全长1 142.74 m，位于青龙县北部山 区。年平均气温为8.9 ℃，年最低气温为-29.2 ℃。1993 年8月开工建设，1994年12月竣工交付使用。1997年3月开 工改建，1997年8月竣工。部分衬砌表面渗漏结冰，形成 的冰溜延伸到路面，拱顶滴水在路面也形成了冰溜，衬砌 和排水沟均因冻胀出现了明显的开裂病害。调查情况见课 本表5-1。
（2）洞口。 （3）洞身。 （4）路面。
5.1.1 土建 结构 养护 的工 作内
容
（5）人行和车行横洞。 （6）斜（竖）井。 （7）风道。 （8）排水设施。 （9）吊顶和内装。 （10）人行道或检修道。 （11）其他。
5.1.1 土建 结构 养护 的工 作内
容
1.一般原则
对各种病害在检查观测的基础上，作出正确 判断后，就应采取有效措施加以修理、中修、加 固。其原则应按照《公路隧道养护技术规范》（J TG H12—2003）的有关条文执行：对轻微病害进 行修补（理）；对中修应作出设计，按图施工； 对重大损坏影响通车时，用临时支护的方式，确 保行车安全，同时进行大修工程设计抓紧抢修， 恢复其功能。
5.1.1 土建 结构 养护 的工 作内
容
检查的结果可按外荷载作用、材料劣化和渗漏 水三种主要情况分别考虑，进行判定分类。
检查完成后，应提交专项检查报告。报告的内 容应包括如下几项：
（1）检查的主要经过； （2）所检查结构的技术状况； （3）对病害的成因、范围、程度等情况的分 析，及其维修处置对策、技术以及所需资金等建议。
土建结构的养护工作分为清洁维护、结构 检查、保养维修和病害处置4个部分。
5.1.1 土建 结构 养护 的工 作内
容
1.隧道的检查
公路隧道交付使用后，养护管理部门首先要熟悉 其设计、施工资料，掌握隧道的全面技术状况，制订 小修保养、大中修、改善工程计划。在使用过程中要 做好检查工作，以便及时发现和处理问题，确保安全 畅通。工作流程如图5-1所示，图中的A、B、S、1A、 2A、3A的含义参见表5-5~表5-8。
5.1.1 土建 结构 养护 的工 作内
容
5.1.1 土建 结构 养护 的工 作内
容
隧道的检查 工作分类
日常检查 定期检查 特别检查 专项检查5.1.1 源自建 结构 养护 的工 作内容
1）日常检查
日常检查主要是指对外观状况进行的日常巡视 检查。以目测为主，配合以简单的检查工具进行， 每月一次，检查以定性判断为主，检查由隧道养护 工区（站）负责。检查结果应及时填入“隧道经常 性检查记录表”，见表5-2，应翔实记录检查项目 的破损类型，估计破损范围和程度以及养护工作量 ，作出分类判定，并采取相应的对策措施。
检查宜采用步行方式，配备必要的检查工 具或设备，进行目测或量测检查。
5.1.1 土建 结构 养护 的工 作内
容
检查结果应及时填入“隧道定期检查记录表”（见表53）。将检查数据及病害绘入“隧道病害展示图记录表” （见表5-4），该表应详细、准确地记录各类结构的基本技 术状况，根据图表分析病害的成因，给出判定结论。
5.1.1 土建 结构 养护 的工 作内
容
5.1.1 土建 结构 养护 的工 作内
容
3）特别检查
特别检查
特别检查是在隧道遭遇自然灾害、发生交通 事故或出现其他异常事件后，对遭受影响的结构 立即进行的详细检查。通过特别检查，应及时掌 握结构受损情况，为采取对策措施提供依据。
5.1.1 土建 结构 养护 的工 作内
5.1.1 土建 结构 养护 的工 作内
容
2.隧道的保养与小修
土建结构的保养维修工作主要包括经常 性、预防性的保养和轻微破损部分的维修等， 以恢复和保持结构的良好使用状态。
当日常检查的判定结果为A（见表5-5） 时，应及时对结构进行保养和维修。
5.1.1 土建 结构 养护 的工 作内
容
（1）结构应经常性、周期性地进行清洁维 护，其周期应综合考虑隧道状况、交通量大小 及组成、结构物脏污程度、清洁方式及效率和 环境条件等因素加以确定，并尽量减少对交通 营运的干扰。
容
应根据受异常事件影响的结构，决定应采用的 检查方法、工具和设备。应重点针对受异常事件影 响的结构或结构部位，掌握其受损情况。
特别检查应按定期检查的标准判定，当难以判 明破损的原因、程度等时，应作专项检查。检查结 果的记录，与定期检查相同。检查完成后，应提交 特别检查报告，评估异常事件的影响，给出判定结 论（见表5-5），确定合理的对策措施。
任务要求:根据隧道调查情况，进行隧道状况评价， 完成隧道养护的工程设计及施工方案的编写工作。
任务1 土建 结构的养护
5.1.1 土建结构养护的工作内容 5.1.2 隧道主要病害的处理
土建结构主要是指隧道的各类土木建筑工 程结构物，如洞门、衬砌、路面、防排水设施、 斜（竖）井、检修道及风道等结构物。
