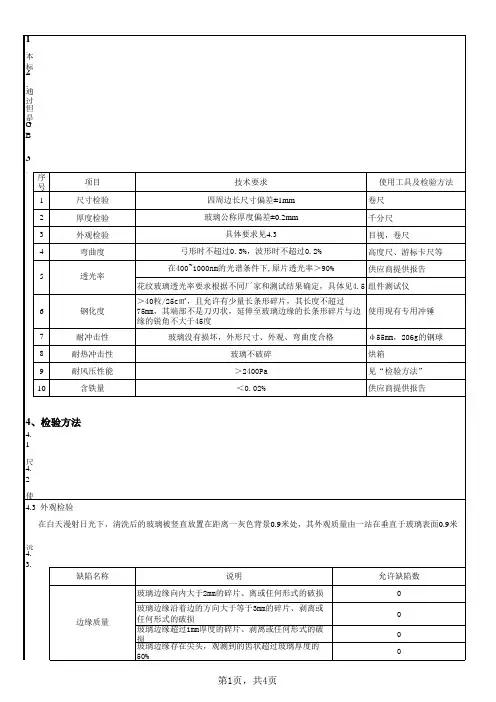

(004)钢化玻璃检验规程
判定规则：
下落高度为300mm，750mm或1200mm试样破坏时，在破坏后5min之内，从玻璃碎片中选出最大的10块，称其质量不得超过相当于试样65cm2面积的质量。并测量保留在框内最长的无贯穿裂纹的玻璃碎片的长度，不得超过120mm。
2.2
目视
一般检验水平Ⅰ
2.5
3
尺寸规格
2.3
卷尺、游标卡尺
特殊检验水平s-2
2.5
4
抗冲击性能
2.4
工艺试验
1片/批
100％
5
钢化性能
2.5
工艺试验
1片/批
100％
6
霰弹袋冲击性能
2.6
工艺试验或供方提供检验报告
初次供货或必要时
100％
7
耐热冲击性能试验
2.7
工艺试验或供方提供检验报告
初次供货或必要时
每片玻璃每米边长上允许有长度不超过10mm自玻璃边部向玻璃板面延伸深度不超过2mm自板面向玻璃厚度延伸深度不超过厚的13的爆边个数划伤宽度01mm长度50mm宽度05mm不允许气泡不得密集存在05mm长度10mm20mm长度不允许不得密集存在05mm长度10mm宽度05mm40s10mm长度30mm宽度05mm长度30mm不允许宽度05mm不允许杂物结石裂纹缺角突边凸起光学变形目视可见不允许线条压痕彩虹霉变图案不清目视可见不允许为单位的玻璃面积保留两位小数
4.2检验时应注意保持待检品完整，除非破坏性试验，不得划伤或损坏钢化玻璃，并保持玻璃的清洁。
4.3检验时若发现有明显缺陷的玻璃，可用记号笔或标签标记，做好隔离并及时反馈信息。
5、引用文件
钢化玻璃标准
4.3.24.3.34.4将试样在室温下放置4小时以上，测量时把试样垂直立放，水平放置直尺贴近试样表面边缘进行测量。
弓形以弧的高度 和弦的长度之比的百分率表示。
波形时，用波谷到波峰的高与波峰到波峰（或波谷到波谷）的距离之比的百分率表示。
4.5 花纹玻璃透光率4.5.1 首先将由单块电池片做的标准样品在组件测试仪的固定位置测试短路电流Isc1,然后在标准样品下放置待测试玻璃，玻璃绒面向上，测试Isc2，透光率近似等于Isc2/Isc1。
要求1）前后2次标准电池片的高度要相同。
2）要反复测试两种情况下的Isc1和Isc2，求平均值以计算透光率。
4.5.2不定期地要求厂家提供小片样品，测试电池片封装前后的功率，透光率近似等于P后/P前说明：标准样品是一块用普通平玻璃和电池片按正常层压工艺制成的。
4.5.3 不同厂家的透光率内部资料，保密4.6 钢化度将钢化玻璃试样自由平放在试验台上，并用透明胶带纸或其他方式约束玻璃周边，以防止玻璃碎片溅开。
在试样的最长边中心线上距离周边20mm左右的位置，用现有专用冲锤进行冲击，使试样破碎。
试样破碎后过3分钟再碎片计数。
计数时应除去距离冲击点半径80mm以及距玻璃边缘25mm范围内的部分。
从图案中选择碎片最大的部分，用50×50mm的计数框计算框内的碎片数，每个碎片内不能有贯穿的裂纹存在，横跨计数框边缘的碎片按1/2个碎片计数。
4.7 耐冲击性能将玻璃四角垫上四个200×200×10mm的泡沫垫，使冲击面保持水平，用直径为55mm，重206g的钢球在玻璃的中心，从1100mm处自由落下，下落点应在玻璃正中心周围25mm处。
每块玻璃的冲击仅限一次，试验在常温下进行。
4.8 耐热冲击性能(视具体情况而定）4.9 抗风压性能用专用铝边框装好一块待测玻璃，正面平均加风压3150pa，保持60分钟。
4.10含铁量要求客户按批次提供检测报告。
弧的高度示。

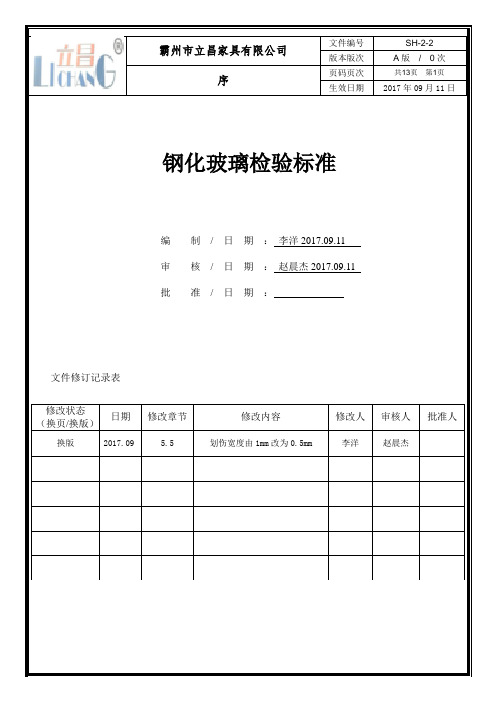

钢化玻璃检验标准
编制/日期：李洋2017.09.11
审核/日期：赵晨杰2017.09.11
批准/日期：
文件修订记录表
修改状态
（换页/换版）
日期
修改章节
修改内容
修改人
审核人
批准人
换版
2017.09
5.5
划伤宽度由1mm改为0.5mm
李洋
赵晨杰
1范围
GB15763的本部分规定了经热处理工艺制成的建筑用钢化玻璃的分类、技术要求、试验方法和检验规则。
30
5.7
取4块平型钢化玻璃试样进行试验，必须符合下列(1)或(2)中任意一条的规定。
(1)玻璃破碎时，每试样的最大10块碎片质量的总和不得超过相当于试样65m2面积的质量。
(2)散弹袋下落高度为1200mm时，试样不破坏。
5.8
钢化玻璃的表面应力不应小于90MPa。
以制品为试样，取3块试样进行试验，当全部符合规定为合格，2块试样不符合则为不合格，当2块试样符合时，再追加3块试样，如果3块全部符合规定则为合格。
圆孔圆心的位置x、y的允许偏差与玻璃的边长允许偏差相同（见表2）。
图4圆心位置表示方法
5.2
5.2.1钢化玻璃的厚度的允许偏差应符合表5的规定。
玻璃公称厚度
厚度允许偏差
3,4,5,6
±0.2
8,10
±0.3
12
±0.4
15
±0.6
19
±1.0
>19
供需双方商定
表5厚度及其允许偏差(单位为毫米)
5.2.2对于表5未作规定的公称厚度的玻璃，其厚度允许偏差可采用表5中与其邻近的较薄厚度的玻璃的规定，或由供需双方商定。
钢化玻璃标准
e碎片计数时，应除去距离冲击点半径80mm以及距玻璃边缘或钻孔边缘25mm范围内的部分。从图案中选择碎片最大部分，在这部分中用50mm×50mm的计数框计算框内的碎片数，每个碎片不能有贯穿的裂纹存在，横跨计数框边缘的碎片按1/2个碎片计算。
2.11.3.4 保留图案的措施应在冲击后10s后开始并且在冲击后3min内结束
2.11.3.5 碎片计数时，应除去距离冲击点半径80mm以及距玻璃边缘或钻孔边缘25mm 范围内的部分。从图案中选择碎片最大部分，在这部分中用50mm×50mm的计数框计算框内的碎片数，每个碎片不能有贯穿的裂纹存在，横跨计数框边缘的碎片按1/2个碎片计算。
加严检验项目：第2条全检。
3.4常规一次抽样方法
产品的尺寸和偏差、外观质量、弯曲度按下表规定进行随机抽样。
表3 抽样表
批量范围 抽检数 合格判定数 不合格判定数
2-8 2 1 2
9-15 3 1 2
16-25 5 1 2
26-50 8 2 3
51-90 13 3 4
2.11.3.6 在50mm×50mm的区域内碎片数必须超过40个。
3、检验规则
3.1 检验分类：检验分为常规检验和加严检验两项。
3.2常规检验到加严检验情况：当正在采用常规检验时，检验出有1批是不符合常规检验有关标准的，则进厂原材料的下一批转移到加严检验。
3.3 常规检验项目：2.1、2.2、2.3、2.4、2.5、2.6、2.7。
3、4、5、6 ±3.0 ±4.0 ±5.0
2.3 爆边检验
每片玻璃每米边长允许长度不超过10mm，自玻璃边部向玻璃板面延伸深度不超过2mm，自板面向玻璃厚度延伸深度不超过厚度三分之一的爆边的1处。
钢化玻璃的技术要求1
产品名称文件编号钢化玻璃版本号A0 修订号页码1/51.范围:本技术要求规定了晶体硅太阳电池组件用国产钢化玻璃的技术要求。
本技术要求适用于晶体硅太阳能电池组件用国产钢化玻璃。
2.技术要求;(1).尺寸技术要求a.长宽尺寸在0-2500mm范围内尺寸公差要求为0～（－2）mm,此公差要求也适用于圆形钢化玻璃。
b.对角线尺寸在0-1000mm范围内尺寸公差要求为1～（－3）mm，对角线尺寸在1000mm-3000mm范围内尺寸公差要求为0～（－4）mm。
c.厚度为3-3.5mm的尺寸允许偏差为±0.2mm，同一片玻璃厚薄差为0.3mm；厚度为3.5-4.5mm的尺寸允许偏差为±0.3mm同一片玻璃的厚薄差为0.3mm。
50W以下（不含50W）的组件的钢化玻璃厚度公差为（3.2-0.4）mm～（3.2+0.1）mm。
d.钢化玻璃孔径一般大于钢化玻璃厚度，孔径小于4mm的由技术部门和制造厂商商定，孔径在4mm-50mm的尺寸公差为±1mm,孔径在50mm-100mm的尺寸公差为±2mm,孔径大于100mm的则由技术部门和制造厂商商定。
(2).外观类技术要求a.每片玻璃每米边长上允许长度不超过10mm，自玻璃边部向玻璃板表面延伸深度不超过2mm，自板面向玻璃厚度延伸深度不超过厚度三分之一的爆边。
b.宽度在0.1mm以下的轻微划伤，每平方米面积内允许存在长度小于50mm的4条；宽度在0.1mm以上0.5mm以下的长度小于50mm的允许1条。
对于轻度划伤（头发丝状的刮伤）在麻面的，允许；对于在光面的，用手指甲轻轻划擦刮伤表面，若目视可见，但手指甲感觉不出来，则接受。
c.结石、裂纹、缺角、夹钳印均不允许存在。
d.光学变形要求3mm-4mm的玻璃入射角为45°，4mm或者4mm以上的入射角为50°。
e.钢化玻璃气泡分圆形和长形，圆形气泡要求：主要原辅材料工具要求：设备要求：检验要求：序号名称规格单耗编制/日期校对/日期审核/日期批准/日期产品名称文件编号钢化玻璃版本号A0 修订号页码2/5直径<0.5mm 0.5mm-1.5mm1.5mm-3mm>3mm允许接受数量不作为气泡 5.5×S，个 1.1×S，个f.对于长形气泡的要求：长度<1.5mm 1.5mm-3mm >3mm 宽度≤1mm 不作为气泡 1.1×S，个1mm＜宽度≤2mm 5.5×S，个 1.1×S，个0 气泡与气泡之间的间距大于300mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.2.3钢化玻璃按其外观质量分为：优等品、合格品两类。
3.2.4钢化玻璃按碎片状态分为：I类、Ⅱ类和Ⅲ类。
3．3钢化化玻璃的优点:3.3.1安全性好:其承载能力增大改善了易碎性质，破碎时先出现网状裂纹，破碎后或遇超强冲击破坏时成为细小的钝角颗粒，棱角圆滑，对人体的伤害极大地降低了，故又称安全玻璃。
但钢化玻璃破碎后会生非常多细小颗粒，溅落后有不易清扫的特点,可以在玻璃背面用无影玻璃胶贴一层防爆膜，或用吸尘器吸附干净，以防止玻璃颗粒对人造成伤害。
碎片试验—钢化玻璃3.3.2强度较之普通玻璃提高数倍耐冲击强度与同等厚度的普通平板玻璃相比高4倍以上。
抗弯强度是普通玻璃的3~5倍，【厚度5mm的钢化玻璃，弯曲强度一般可达到152Mpa。
抗冲击强度国内约是一般玻璃的1.53～3倍，国外约是一般玻璃的4倍以上。
如227g钢球玻璃试样（300×300×5mm）中心的上方2.5～3m 的高度自由落下不破碎，而一般玻璃为1m以下破碎。
钢化玻璃的挠度比一般玻璃大3～4倍，1200×350×6mm的一块钢化玻璃，最大弯曲强度达100mm。
钢化玻璃具有一定的耐水压强度，400×600×6mm的试件为1～2.8kg/cm2。
】3.3.3热稳定性好热稳定性是指玻璃能承受剧烈温度变化而不破坏的性能；钢化玻璃的耐急冷急热性质较之普通玻璃有2~3倍的提高，一般可承受150℃以上的温差变化，而一般玻璃只有70～100 ℃，对防止热炸裂有明显的效果。
（如将钢化玻璃（510×310×6mm）放置到0℃，浇上熔融铅水（327.5℃）而不破裂）3．4钢化玻璃的缺点：3.4.1平整度略逊于其他玻璃；3.4.2钢化玻璃不能切割、钻洞、磨边、砂磨或腐蚀。
编制审核标记处数更改文件号签字日期S103S1035．2透明钢化玻璃看应力斑：玻璃经过钢化处理后，由于钢化过程中加热和冷却的不均匀，在玻璃板面上会产生不同的应力分布。
由光弹理论可以知道，玻璃中应力的存在会引起光线的双折射现象光线的双折射现象通过偏振光可以观察。
把钢化玻璃放在某些特殊的自然光（或偏振光）条件下，观察钢化玻璃的反射光，能够看见玻璃表面存在明暗相间的条纹，这种亮度不一致的条纹称为应力斑。
目前国际上最先进的技术也不能完全消除应力斑，但可以减轻。
多块钢化玻璃进行应力斑比较，应力斑越轻，质量就越好。
应力斑5．3看平整度：钢化玻璃的平整度略差于退火玻璃，应通过比较选择平整度好的。
5．4看是否经过均质处理：自爆是钢化玻璃的固有特性，很难避免。
．．．．．．．．．．．．．．．．．．但如果通过均质处理，就可以消除90％以上的自爆隐患。
挑选时一定要看产品说明书．．．．．．．．．．．．．．．．，弄清是否经过均质处理编制审核标记处数更改文件号签字日期S103S1036空调面板钢化玻璃破碎保护空调面板钢化玻璃来货时附有一层保护薄膜，对玻璃碎片能起到一定的粘附作用，生产时无需将保护薄膜撕下, 以防止生产时钢化玻璃意外破碎，碎片洒落一地, 难以清扫。
空调面板用的不管是钢化还是半钢化玻璃，为了防止玻璃破裂时碎片洒落一地，可以在玻璃的背面用无影玻璃胶贴一层防爆膜．．．．．．．．．．．，当玻璃破碎后，碎片将全部粘附在防爆膜上，使碎面不会四处溅落,便于清理及防止非圆角玻璃颗粒对人造成伤害。
编 制审 核标记处数 更改文件号签字日期上层玻璃下层防爆膜防爆膜示意图上层玻璃无影玻璃下层防爆却至室温。
若安全玻璃的两个外表面均为无机材料，试验时可将试样垂直浸S1037．4耐长期低温冲击性能试验钢化玻璃应耐-20℃温度要求时间不破坏。
正常批次检验放置时间为．．．．．．．．．,．新厂家送．．．．．．．．．．．24．．小时不破坏样要求放置．．．小时不破坏。
．．．．．．．．．．．500取4块试样进行试验，当4块试样全部符合规定时认为该项性能合格。
当有2块以上不符合时，则认为不合格。
当有1块不符合时，重新追加1块试样，如果它符合规定，则认为该项性能合格。
当有2块不符合时，则重新追加4块试样，全部符合规定时则为合格。
7．3．1试验方法将尺寸为280m mX415mm,厚度为3MM的四块试样同时放在-20℃低温箱内，正常批次检验放置时间为24小时，新厂家送样要求放置500小时不破坏。
每24小时检查材料是否有胀裂、破碎现象。
7．5抗冲击性实验钢化玻璃从玻璃面几何中心2.5M高度处自由下落，无破裂。
取3块试样进行试验，当3块试样全部符合规定时认为该项性能合格。
当有1块不符合时，重新追加1块试样，如果它符合规定，则认为该项性能合格。
破坏性试验．．．．件需抽检．．．1000．．．．一件．．。
．．．．．每达到．．．．．：新厂家送样需按要求检验，批量送货后．．．．．．．．．．．．．．．．．．正常批次7．5．1试验方法将尺寸为280m mX415mm,厚度为3mm的钢化玻璃试样面板光面朝上自由平放在试验台上，并用透明胶带纸或其他方式约束玻璃周边，或在钢化玻璃上覆盖一层薄膜，以防止玻璃碎片溅开。
用质量为219g，直径55mm，表面光滑钢球，从玻璃面几何中心2.5M高度处自由下落后无破裂。
下图为钢球从3m处自由下落时冲击破裂的玻璃碎片：编制审核标记处数更改文件号签字日期S1037．6碎片试验：根据国家标准要求，3mm厚的钢化玻璃的破碎后在任意50*50mm内的碎片应大于30粒，4mm～12mm厚的钢化玻璃的破碎后在任意50*50mm内的碎片应大于40粒，允许有少量长条形碎片，其长度不超过75mm。
长条形碎片的走向与玻璃边缘应大致平行，如不平行，夹角不能超过45度，如果有一项不达标，即为不合格产品。
破坏性试验：新厂家送样需按要求检验，批量送货后正常批次每达到．．．．．．．．．．．件需抽检一件。
．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1000 7．6．1试验方法将钢化玻璃试样自由平放在试验台上，并用透明胶带纸或其他方式约束玻璃周边，或在钢化玻璃上覆盖一层薄膜，以防止玻璃碎片溅开。
在试样的最长边中心线上距离周边20 mm 左右的位置，用尖端曲率半径为0. 2 mm士0.05 mm的小锤或冲头进行冲击，使试样破碎，制品边缘20mm 范围内及以冲击点为圆心半径75mm圆内的碎片数不作检查。
保留碎片图案的措施应在冲击后10 s 后开始并且在冲击后3 min内结束。
下图为碎片试验后的图片，试验结果合格Array*注：参考GB15763.2-2005_建筑用安全玻璃第2部分：钢化玻璃7．7耐热冲击性能方案二（正常批次不作为必测项目，但新厂家首次送样需检测此项，以供参考）钢化玻璃应耐200℃温差不破坏。
取4块试样进行试验，当4块试样全部符合规定时认为该项性能合格。
当有2块以上不符合时，则认为不合格。
当有1块不符合时，重新追加1块试样，如果它符合规定，则认为该项性能合格。
当有2块不符合时，则重新追加4块试样，全部符合规定时则为合格。
7．7．1试验方法将尺寸为300mmX300mm，厚度为5.1MM的钢化玻璃试样置于200℃士2℃的烘箱中，保温4h以上，取出后立即将试样垂直浸人0℃的冰水混合物中，应保证试样高度的1/3以上能浸人水中，5 min 后观察玻璃是否破坏。
玻璃表面和边部的鱼鳞状剥离不应视作破坏。
* 注:参考：GB15763.2-2005_建筑用安全玻璃第2部分：钢化玻璃编制审核标记处数更改文件号签字日期S103S103钢化玻璃应迎着光线，按45°递增，旋转不同角度以检验应力斑：太阳光灯图片：编制审核标记处数更改文件号签字日期S103S103肉眼检验应力斑：钢化玻璃应力斑越轻，质量就越好：应力斑较重的图片：应力斑较轻的图片：8钢化玻璃背面涂膜附着力测定方法8．1本方法检验的目的：检验玻璃背面的附着层的是否符合要求。
