无线电测向原理

无线电测向原理

无线电测向原理无线电测向是一种利用无线电波进行信号测向的技术,它可以用于确定信号的方向和位置。

无线电测向技术在军事、民用通信、天文学等领域都有着重要的应用。

本文将介绍无线电测向的原理及其在实际中的应用。

首先,我们来了解一下无线电测向的基本原理。

无线电测向的基本原理是利用天线接收信号,并通过对接收到的信号进行分析,确定信号的方向和位置。

在实际的应用中,通常会使用多个天线来接收信号,通过对比不同天线接收到的信号强度和相位差异,可以计算出信号的方向和位置。

无线电测向技术主要包括两种方法,一种是方位测向,另一种是距离测向。

方位测向是通过对接收到的信号进行方位角的测量,确定信号的方向;而距离测向则是通过对接收到的信号进行距离的测量,确定信号的位置。

这两种方法可以单独应用,也可以结合起来进行综合测向。

在实际的无线电测向系统中,通常会采用多种测向技术相结合的方式,以提高测向的准确度和可靠性。

例如,可以通过使用多个天线阵列来实现高精度的方位测向;同时结合多普勒效应来实现距离测向。

这样可以在不同的环境和条件下,实现更加灵活和精准的测向。

无线电测向技术在军事领域有着广泛的应用。

在军事侦察、雷达导航、通信干扰监测等方面,都需要使用无线电测向技术来获取目标的方向和位置信息。

同时,在民用通信领域,无线电测向技术也可以用于无线电定位、无线电导航等应用。

此外,无线电测向技术还可以应用于天文学领域,用于天体信号的测向和观测。

总的来说,无线电测向技术是一种重要的信号测向技术,它可以通过对接收到的无线电信号进行分析,确定信号的方向和位置。

在实际的应用中,无线电测向技术可以应用于军事、民用通信、天文学等多个领域,具有着重要的意义和价值。

随着无线电技术的不断发展,无线电测向技术也将会得到进一步的完善和应用。

无线电测向原理

无线电测向原理

无线电测向原理
无线电测向原理是一种通过测量无线电信号到达接收器的方向来确定信号发射源位置的技术。

该原理基于电磁波传播的特性,利用接收器接收到的信号的方向性信息来定位信号源。

无线电测向原理的关键在于利用多个接收器或天线阵列来接收同一个信号。

通过测量接收到信号的时间差和信号强度的变化,可以计算出信号的到达角度。

这种测向方式被称为时差测向和幅度比测向。

时差测向是基于接收到信号的时间差来测量信号到达的角度。

当信号到达不同的接收器或天线时,会产生微小的时间差。

通过计算这些时间差,可以确定信号的到达角度。

幅度比测向则是基于接收到信号的强度变化来测量信号到达的角度。

当信号到达不同的接收器或天线时,由于传播路径的不同,信号的强度会发生变化。

通过计算这些幅度变化,可以确定信号的到达角度。

无线电测向原理常用于无线电定位、无线电导航、无线电干扰源定位等领域。

它的应用范围广泛,可以用于定位无线通信设备、监测无线电信号、解决无线电干扰问题等。

总的来说,无线电测向原理通过测量接收到的信号的方向性信息来确定信号发射源的位置。

它是一种基于电磁波传播特性的技术,可以在无线通信、定位、干扰源定位等领域发挥重要作用。

小升初无线电测向

小升初无线电测向

小升初无线电测向无线电测向是一种利用无线电信号的传播特性来确定信号源位置的技术。

在小升初考试中,无线电测向也是一个重要的考点。

下面,我们来了解一下关于无线电测向的基本知识。

一、无线电测向的原理无线电测向是利用无线电信号传播时的信号强度、相位差等特性来确定信号源的位置。

当一个无线电信号源发出信号时,信号会在空间中传播并到达接收器。

通过接收机测量到的信号参数,例如信号强度、相位差等,结合接收机的方向性,可以计算出信号源的位置。

二、无线电测向的应用无线电测向在现实生活中有着广泛的应用。

最常见的应用就是无线电定位系统,例如GPS系统。

通过多个接收器接收到的信号强度差异,可以确定接收器所在的位置。

此外,无线电测向还可以用于电磁波辐射监测、通信干扰定位等领域。

三、无线电测向的方法无线电测向主要有三种方法:信号强度测向、相位测向和多基站测向。

1. 信号强度测向:这是最简单也是最常用的测向方法。

通过测量信号强度,比较不同接收器的信号强度差异来确定信号源的位置。

但是由于信号的传播受到环境等因素的影响,信号强度测向的精度较低。

2. 相位测向:相位测向是通过测量接收到的信号相位差来确定信号源的位置。

相位测向的精度较高,但需要较为复杂的算法和设备支持。

3. 多基站测向:多基站测向是利用多个接收器同时接收信号,并通过测量不同接收器之间的信号时差来确定信号源的位置。

多基站测向的精度较高,但需要多个接收器的支持。

四、无线电测向的局限性无线电测向虽然在定位和测向方面有着广泛的应用,但也存在一些局限性。

首先,信号的传播受到环境等因素的影响,如建筑物、地形等会对信号传播产生阻碍或反射,影响测向的精度。

其次,测向设备的成本较高,对设备的要求也较高,限制了无线电测向的推广应用。

无线电测向是一种通过测量无线电信号参数来确定信号源位置的技术。

在小升初考试中,了解无线电测向的原理、应用和方法是很重要的。

希望通过本文的介绍,可以为大家对无线电测向有一个初步的了解。

无线电测向原理

无线电测向原理

无线电测向原理无线电测向是利用无线电波的传播特性,通过对信号的接收和处理,确定信号的方向的一种技术。

无线电测向原理是基于电磁波传播的基本原理和天线接收信号的特性,通过对接收到的信号进行分析,确定信号的来向。

下面将从无线电测向的基本原理、测向系统的组成和测向方法等方面进行介绍。

首先,无线电测向的基本原理是基于电磁波的传播特性。

当电磁波在空间中传播时,会受到地形、建筑物等物体的影响而产生衍射、反射等现象,这些现象会使信号在接收端产生多径效应,从而导致信号的强度和相位发生变化。

利用这些变化,可以通过信号处理技术确定信号的方向。

其次,测向系统通常由天线、接收机、信号处理器和显示器等组成。

天线是接收信号的装置,不同类型的天线适用于不同频率的信号接收。

接收机是用于接收信号的设备,它可以将接收到的信号转换成电信号,并将其传送给信号处理器。

信号处理器是用于对接收到的信号进行处理和分析的设备,它可以提取信号的特征参数,并通过计算确定信号的方向。

显示器则用于显示测向结果,通常以图形或数字的形式呈现。

最后,无线电测向的方法主要包括干扰测向、方位测向和跟踪测向等。

干扰测向是指利用干扰信号的特征参数确定干扰源的位置,通常用于无线电干扰的监测和定位。

方位测向是指确定信号来向的方向,通常用于通信情报收集和无线电定位。

跟踪测向是指对移动目标进行实时跟踪,通常用于雷达导航和目标追踪等应用。

综上所述,无线电测向是一种利用无线电波的传播特性,通过对信号的接收和处理,确定信号方向的技术。

它的原理是基于电磁波的传播特性,测向系统由天线、接收机、信号处理器和显示器等组成,测向方法主要包括干扰测向、方位测向和跟踪测向等。

无线电测向技术在通信情报、无线电干扰监测和雷达导航等领域有着重要的应用价值。

无线电测向原理

无线电测向原理

无线电测向原理对于自由空间中的一个固定接收点来说,如果不事先知道关于幅射源距离、方向、功率的任何信息,仅凭到达的电磁波信号是无法测定来波方向的。

但是对于两个离开一定距离的固定接收点来说,当幅射源处于不同方向时,到达两个点的电磁波信号所走的距离就会有差别。

无线电测向就是通过分析这种差别来确定幅射源方向的。

因此,无线电测向至少要有两段离开一定距离的天线来从两个不同点截取信号。

在具体实施上,这两段天线可以用一定的方法连接在一起,让两个不同点接收到的信号直接叠加,形成一副定向天线,如环形天线、爱德考克天线以及其他一些相控天线。

这两段天线也可以互相分离,通过寄生辐射或其它形式耦合在一起,形成一副定向天线,如八木天线,以及和带其它线形、平面或抛物面反射器的天线。

这两段天线也可以是完全独立的天线,信号分别进入接收机的两路射频通道,通过专门的电路对它们进行处理、比较,例如到达时差法。

不同的天线方案要求配用不同的信号处理方法。

当磁棒轴线与电波传播方向垂直(θ=90°、θ=2700°)时,磁场方向与磁棒轴线平行,即磁力线与磁性天线线圈截面垂直,磁力线可顺着磁棒通过,磁棒聚集了最多的磁力线穿过线圈,线圈中的感应电势最大。

当磁棒轴线与电波传播方向成其它某一角度,磁场方向也与磁棒成某一角度,会有部分磁力线穿过线圈,线圈中有一定感应电势输出。

θ越接近于0或180°,感应电势越小;越接近90°或270°,感应电势越大。

感应电势随θ的变化而变化,形成“8”字形。

由以上分析不难看出,测向机的声音大小会随磁性天线输出电势的大小而变化,但对极性的变化无法分辨。

当磁棒轴线对准电台(θ=0,θ=180°)时,耳机声音最小,甚至完全没有声音,此时磁性天线正对着电台的那个面,称小音面;当磁棒轴线的垂直方向对准电台(θ=90°、θ=270°)时,耳机声音最大,此时磁性天线正对着电台的那个面,称大音面。

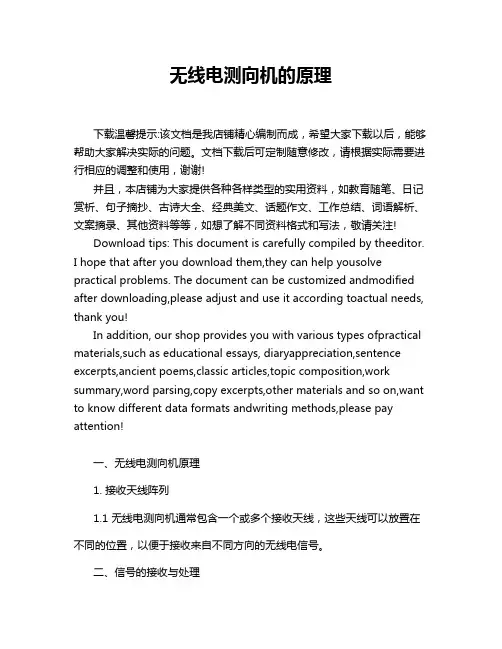

无线电测向机的原理

无线电测向机的原理

无线电测向机的原理下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、无线电测向机原理1. 接收天线阵列1.1 无线电测向机通常包含一个或多个接收天线,这些天线可以放置在不同的位置,以便于接收来自不同方向的无线电信号。

无线电测向仪原理

无线电测向仪原理

测向天线测向天线部分由直立天线 A、单双向转换开关 K1、调相电阻 R16、磁性天线 L1、L2 及调谐电容 C1 等组成。

L1与 C1并联,调整 C1, 使天线回路谐振于 3.53MHz。

高频放大高频放大级由晶体管 BG1、偏置电阻 R1-R4、耦合电容 C2、谐振电容 C3、旁路电容 C4、及高放线圈 B1 等组成共发射极高频放大电路。

测向天线接收到的 3.5-3.6MHz 高频信号通过隔直流电容器 C2 耦合到三极管 BG1 的基极。

信号电流在 BG1 基极和发射极间流过,通过三极管的电流放大作用控制着集电极的电流。

BG1 的集电极负载是由可调电感 Bl 初级和电容器 C3 组成的 3.5MHz 并联谐振回路。

当随着信号而变化的 BGl 集电极电流流过并联回路时,只有与回路固有谐振频率相同的信号才会在回路内激起最强的振荡电流,而其它频率的干扰信号则被相对削弱。

为了使 BGl 的集电极输出阻抗和 B1/C3 相匹配,以保持最佳的选择性和整机增益,B1 初级线圈中间抽头,只让集电极电流流过它的一部分。

Bl 的初级线圈与 C3 并联,调整 Bl 磁芯,谐振于 3.57MHz,这样即可与天线回路的谐振频率3.53MHz 进行参差调谐,使整个高频放大曲线在 3.5-3.6MHz 的接收频率范围内均较平缓,即高放增益较均匀,见图 5-2-1-3。

为使测向机在近台区强信号时,高放级不出现阻塞现象,仍能维持正常的放大并保持良好的方向性,采用控制高放级工作点 (调节 W1-1) 来控制高放增益。

此办法不仅可省略衰减开关,而且可获得非常宽的增益控制范围。

不过,改变工作点会造成一定的失真,但由于我们接收的是电报信号,在听觉上不会有太大的影响。

R3 是 BG1 的直流负反馈电阻,如果由于某种原因流过 BG1 发射极的总平均电流增大,这个电流流过 R3 时的电压降会成比例增大,使基极-发射极的相对电压降低,基极平均电流减少,这个减少量通过三极管的电流放大作用使流过发射极的总电流减少。

无线电测向原理

无线电测向原理

无线电测向原理无线电波在均匀介质 (如空气)中,具有直线传播的特点。

只要测出电波传播的方向,就可以确定出信号源(发射台)所在方向。

无线电测向是指通过无线电测向机测定发射台(或接收台)方位的过程,但是无线电测向运动中,要快速寻找隐蔽巧妙的信号源,必须掌握无线电波的传播规律。

一、无线电波无线电波既看不见,也摸不着,却充满了整个空间。

广播、移动通讯、电视等,已经是现代社会生活必不可少的一部分。

无线电波属于电磁波中频率较低的一种,它可直接在空间辐射传播。

无线电波的频率范围很宽,频段不同,特性也不尽相同。

我国目前开展的无线电测向运动涉及三个频段:频率为1.8—2兆赫的中波波段,波长为150—166.6米,称160米波段测向;频率为3.5—3.6兆赫的短波波段,波长为83.3—85.7米,称80米波段测向;频率为144—146兆赫的超短波段,波长为2.08—2.055米,称2米波段测向。

二、天线天线是一个能量转换器,可将发射机馈给的高频电能转换为向空间辐射的电磁能,也可将空间传播的电磁能转换为高频电能输送到接收机,前者称为发射天线,后者称为接收天线。

发射天线和接收天线的主要参数和特性都是相同。

例如,某根天线用作发射天线时,它向某一方向辐射的无线电波最强,而当用作接收天线时,同样也是对这个方向来的天线电波接收最强,说明发射天线和接收天线具有可逆性。

天线的方向性天线的方向性是指天线向一定方向辐射或者接收来自某一方向无线电波的能力。

某一天线向空间辐射无线电波时,并不是向任何一个方同辐射的强度都一样。

不同的天线向各方向辐射的场强也不同,说明天线发射无线电波具有方向性。

为了表达天线的方向性,在离天线等距离的地方,不同的方向上测量天线辐射电波的电场强度,并将其值按比例标在以方向为坐标 (极坐标)的图上,得到了天线的方向图。

三、磁性天线的工作原理因此,测向机的声音大小会随磁性天线输出电势的大小而变化,但对极性的变化无法分辨。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

无线电测向原理无线电波在均匀介质 (如空气)中,具有直线传播的特点。

只要测出电波传播的方向,就可以确定出信号源(发射台)所在方向。

无线电测向是指通过无线电测向机测定发射台(或接收台)方位的过程,但是无线电测向运动中,要快速寻找隐蔽巧妙的信号源,必须掌握无线电波的传播规律。

一、无线电波的发射与传播无线电波既看不见,也摸不着,却充满了整个空间。

广播、移动通讯、电视等,已经是现代社会生活必不可少的一部分。

无线电波属于电磁波中频率较低的一种,它可直接在空间辐射传播。

无线电波的频率范围很宽,频段不同,特性也不尽相同。

我国目前开展的无线电测向运动涉及三个频段:频率为1.8—2兆赫的中波波段,波长为150—166.6米,称160米波段测向;频率为3.5—3.6兆赫的短波波段,波长为83.3—85.7米,称80米波段测向;频率为144—146兆赫的超短波段,波长为2.08—2.055米,称2米波段测向。

(一)无线电波的发射过程无线电波是通过天线发射到空间的。

当电流在天线中流动时,天线周围的空间不但产生电力线 (即电场),同时还产生磁力线。

其相互间的关系,如图2-1-1所示。

如果天线中电流改变方向,空间的电力线和磁力线方向随之改变。

如果加在天线上的是高频交流电,由于电流的方向变化极快,根据电磁感应的原理,在这些交替变化的电场和磁场的外层空间,又激起新的电磁场,不断地向外扩散,天线中的高频电能以变化的电磁场的形式,传向四面八方,这就是无线电波。

从图2-l可知,电力线 (即电场)方向与天线基本平行,磁力线 (磁场)的形状则是以天线为圆心,与天线相垂直的方向随之变化的无数同心圆。

图2-1-1 无线电波的发射(二)无线电波的特性l.无线电波的极化交变电磁场在其附近空间又激起新的电磁场的现象称无线电波的极化。

空间传播的无线电波都是极化波。

当天线垂直于地平面时,天线辐射的无线电波的电场垂直于地平面称垂直极化波。

天线平行于地平面时,天线辐射的无线电波的电场平行于地面称水平极化波。

无线电测向竞赛规则规定,160米波段和80米波段测向使用垂直极化波,2米波段测向使用水平极化波。

2.电场、磁场与电波传播方向之间的关系天线辐射的无线电波,电场方向与天线平行,磁场方向与天线垂直,电场与磁场相互垂直,又都垂直于电波传播的方向,并且电场和磁场同时出现最大值和最小值 (即相位)相同。

3.频率和波长的关系如果将空间视为均匀介质,无线电波在其中沿直线匀速传播,其速度与光速相同。

波长 (入)与频率 (f)成反比,其关系式为:入=V/f 其中:入——无线电波波长 (米);V——无线电波传播速度;F——无线电波频率 (赫兹)二、无线电波的传播无线电波在空间的传播情况十分复杂,既在媒介中传播,也沿各种媒介的交界面(如地面)传播。

在传播中,由于频率不同、介质不同、途径不同,其规律及产生的现象不尽相同。

无线电波的传播,按传播途径,大致可分为地波、天波、直接波、地面反射波四种 (见图2-1-2)。

沿地球表面传播的无线电波称地波;由电离层反射传播的无线电波叫天波,也称电离层反射波;从发射天线出发直接到达接收天线的无线电波叫直接波,也称直射波;从发射天线出发经地面反射后到达接收天线的无线电波,称地面反射波。

图2-1-2 无线电波的传播方式(一)地波传播无线电波沿地球表面传播有绕过突起障碍物的能力,这种现象称绕射。

绕射能力的强弱取决于无线电波频率的高低或波长的长短及障碍物的大小。

频率越低绕射能力越强;障碍物越大绕射越困难。

因此,160米波段绕射能力最强,80米波段绕射能力较强,除陡峭山峰对电波的传播影响较大外,一般的丘陵均可逾越,2米波段电波的绕射能力很弱。

由于地面情况稳定,地波在传播过程中又不与高空的电离层接触,通讯质量高而可靠,故被广泛应用于中波广播和通讯中,160米波段测向和80米波段测向,均采用地波。

(二)天波传播光的传播会产生反射和折射,无线电波遇到不同的介质,同样也具备这种特性。

早在1901年,英、美两国的业余无线电爱好者利用短波波段突然沟通了联络感到十分惊奇,因为在这之前已经证明了,采用地波传播的无线电波是无法跨越大西洋的。

这一重大发现得到当时整个无线电界的重视,后来终于发现,在离地面60—2000公里的高空,存在着电离层,此空间的气体,在太阳紫外线、太阳表面喷射出来的微粒流及其它射线的作用下,使原子中的电子离开气体原子而游离到空间,形成自由电子和正离子,这就是电离现象,产生大气电离的区域叫电离层。

短波波段的无线电波遇到电离层会产生反射 (或折射)回到地面,才实现了数千公里以至上万公里的无线电通讯。

实践还证明,超短波传至电离层时,不被反射而是穿过电离层向外层空间传播。

由于电离层不够稳定,致使天波通讯的质量较差,但它具有用不大的功率和较简单的设备来完成远距离通讯的突出优点。

由于无线电测向运动的距离仅为数百米至数公里,不采用天波传播方式。

(三)超短波传播30兆赫以上的无线电波称超短波 (包括微波)。

由于地球表面存在一定弧度,直线传播的视线距离取决于发射天线的架设高度和接收天线的架设高度。

当然实际的通讯距离还要由发射功率、接收机灵敏度和地面起伏情况等因素来确定。

2米波段测向属超短波传播,主要使用直射波和地面反射波,故一些高山、峭壁、高大建筑及其它地面物体,对超短波的传播产生较大影响,导致信号强度明显减弱或测向误差明显增大。

三、天线天线是一个能量转换器,可将发射机馈给的高频电能转换为向空间辐射的电磁能,也可将空间传播的电磁能转换为高频电能输送到接收机,前者称为发射天线,后者称为接收天线。

发射天线和接收天线的主要参数和特性都是相同。

例如,某根天线用作发射天线时,它向某一方向辐射的无线电波最强,而当用作接收天线时,同样也是对这个方向来的天线电波接收最强,说明发射天线和接收天线具有可逆性。

(一)天线的方向性天线的方向性是指天线向一定方向辐射或者接收来自某一方向无线电波的能力。

某一天线向空间辐射无线电波时,并不是向任何一个方同辐射的强度都一样。

不同的天线向各方向辐射的场强也不同,说明天线发射无线电波具有方向性。

为了表达天线的方向性,在离天线等距离的地方,不同的方向上测量天线辐射电波的电场强度,并将其值按比例标在以方向为坐标 (极坐标)的图上,得到了天线的方向图。

在绘制方向图时,一般是以最大辐射方向的场强作为l,其它方向的数值,是该方向场强与最大场强的比值。

方向图只表征天线的方向特性,并不表示某一点的具体场强数值,即与发射功率无关。

一个平面只能表示出天线在一个平面的方向图。

天线在空间的方向性,通常要用两个平面来表示。

对架设在地面上的天线来说,采用的是水平平面方向图(与大地平行)和垂直平面方向图 (与大地垂直)。

与测向运动结合较紧密的是水平平面方向图。

(二)常见的天线l.直立天线直立天线是指与地面垂直的天线。

它分对称和不对称两种,其形状如图2-1-3所示。

对称直立天线采用中心馈电。

不对称直立天线则在天线与地之间馈电,将对称直立天线的一个臂接地,也称垂直接地天线。

一般所指直立天线,通常指不对称直立天线,它是最常用的地波天线。

它的最大辐射方向集中于地面,它在水平平面辐射强度相同(图2-1-4)。

直立天线结构简单,容易架设,在长波、中波、短波和米波等很宽的频率范围内,均可使用。

将导线按实际情况,基本垂直于地面架设时,称软天线。

160米和80米波段发信机多采用这种天线。

它的优点是天线长,发射效率高,可按实际环境灵活架设,便于隐蔽。

图2-1-3 直立天线图2-1-4 直立天线方向图2.环形天线将导线绕成环形、框形、菱形等形状,并在两端馈电的天线称环形天线(图2-1-5)。

该天线尺寸很小,辐射效率低,通常只作接收用,并用于长波、中波和短波波段的测向,在测向运动发展的初期,被广泛应用在80米波段测向机上。

图2-1-5 环形天线3.磁性天线将线圈绕在铁氧体制成的磁棒上称磁性天线(图2-1-6)。

磁棒具有非常优良的导磁作用,使很小体积的天线可获得较高的效率。

在半导体收音机问世之后,磁性天线广泛用于便携式收音机中,160米和80米波段测向机也多采用这种天线。

图2-1-6 磁性天线4.八木天线随着电视广播的日益普及,室外架设的电视接收天线—八木天线 (或称波渠天线)己逐渐被人们所熟悉 (见图2-1-7)。

它制作简单,架设容易,也是目前2米波段测向较为理想的测向机天线。

八木天线是由一个有源半波振子 (直线振子或折合振子)和一个或若干个无源振子 (反射器和引向器)组成。

有源半波振子是指经馈线与发射机或接收机连接的振子。

无源振子有一个是反射器 (其臂长稍长于半波振子),其余都是引向器(其臂长稍短于半波振子)。

天线的最大接收方向是引向器所指方向,弓向器数目越多,方向越尖锐。

图2-1-7 八木天线(三)、磁性天线的工作原理小型晶体管收音机收听中波广播时,会出现收音机在某个方向时声音小,转动一个角度后,声音却变大的现象,其原因是收音机采用了具有方向性的天线——磁性天线。

测向时,运动员借助测向机的磁性天线 (或环形天线)以及与之相配合的直立天线来确定电台的方向。

磁性天线平行于地面放置,并接收垂直极化波;电波从左向右传播,其磁场方向(图中虚线所示)必定垂直于电波传播方向并与地面平行;磁棒轴线与电波传播方向的夹角为θ。

则磁性天线的输出感应电势E磁随θ的变化而变化。

当磁棒轴线对准电台,磁棒轴线与电波传播方向平行(θ=0°、θ=180°),磁场方向与磁棒轴线垂直,即磁力线与天线线圈截面平行,磁力线无法顺着磁棒穿过线圈,线圈中没有变化的磁力线,线圈感应电势为零,即e磁=0。

耳机声音最小,甚至完全没有声音,此时磁性天线正对着电台的那个面,称小音面或小音点、哑点;当磁棒轴线与电台的面成一定的角度,磁场方向也与磁棒成一定的角度,会有部分磁力线穿过线圈,线圈中有一定感应电势输出,即e磁为某一定值,耳机声音不是最小,音量会随着角度的变化而变化。

因此在测向过程中,只要旋转测向机的磁性天线,找出“哑点”(或小音点),发射台一定位于磁棒轴线所指的直线上,利用磁性天线可确定电台所在的直线,但不能确定在直线的哪一边,需要测“双向”确定电台的方位。

l.磁性天线的结构测向用的磁性天线由磁棒、绕在磁棒上的天线线圈、引线及屏蔽等组成。

如图2-1-8所示。

磁棒由软磁铁氧体材料制成。

具有较高的导磁率和电阻率。

在高频磁场中损耗较少。

磁棒的截面有扁形和圆形两种。

扁形的占用空间小,多用于小型收音机中;圆形的机械强度高,测向天线一般都选用直径为lOmm,长度为l00—12Omm的磁棒。

图2-1-8 磁性天线结构示意图2.磁性天线的工作原理 ("双向"测定)磁性天线的方向性,可利用磁棒聚集磁力线的特点来理解,图2-1-9 (俯视图)所示。
