USB TYPE C 测试项目
1. 结构测试：Type-C主要应用在手持装置上，所以与USB Micro-B一样，需要耐插拔1万次的高寿命。插入力与拔出力也与原始USB其他Type有所不同，Type-C的插拔力为5~20N，拔出 力为8~20N。同时必须进行线缆弯曲试验与线缆拔出试验，如Micro-B一样，Type-C也必须进行4轴向测试。 2. 电气测试：在低阶额定电阻（LLCR）的测试上也有改变，初始值从原本的30mΩ 变 成40mΩ。除此之外，Type-C必 须进电流温升测试，在Vbus端子给予5A的电流，且在Vconn端子 电气 测试 ElectricalTest 机械测试MechanicalTest 环境测试 Environmental Test
測試數量
成品 成品 成品 成品 成品 成品 成品 成品 成品 成品 成品 成品 成品 成品 成品 成品 成品 成品
測試條件
插入力5～20N，拔出力8～20N，12.5mm/分钟（寿命测试200次/小时),10000次 将CABLE缠绕在一个3.7倍线材直径的钢棒上100次，外观无损伤. 電壓:DC500V,持續120S,CONN無電火花,損壞等不良.端子与铁壳之间的 阻抗大于100MΩ. 电气测试：在低阶额定电阻（LLCR）的测试上也有改变，初始值从原本的30mΩ变成40mΩ。除此之 外，Type-C必须进电流温升测试，在Vbus端子给予5A的电流，且在Vconn端子给予1.25A的电流，温度 的变化量不能超过30oC。 夾具:R25.4,荷重:0.5kg,彎折角度:±90°,彎折速度:30次/min,標準次數:100,試驗中無１μs以下的瞬間斷線. 1.插拔寿命测试前:公母匹配,加載電壓:20mV;加載電流:100mA;端子接觸阻抗值:40mΩ(Max.) 2.插拔寿命测试后:公母匹配,加載電壓:20mV;加載電流:100mA;端子接觸阻抗值:50mΩ(Max.) 夹紧一端插头外模，吊重40N，一分钟.CABLE无损坏电气测试OK 24H 8N垂直90度10S 四个方向各一次. EMI及RFI 10次-55°C-+85°C高低温循环，一小时为一次循环.实验后確認產品無破損,裂開等現象;並測試產品端子 接触阻抗小于30mΩ，铁壳阻抗小于50mΩ. 实际抓盘测试 实际抓盘测试
USB 3.1 TYPE C 测试项目大全
序 號
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
試驗項目 (Test item)
插拔测试 (Insertion/Extraction cycling) 弯曲测试 绝缘测试 （Insulation Test） 温升测试 摇摆测试 (Bending Test) 接触阻抗测试 (Contact resistance) 拉力测试 盐雾测试 4轴向测试 EMI 和 RFI测试 高低温测试 (Temperature cycling) 抓盘测试 吊盘测试 防静电测试 (ESDTest) 耐电压测试 振动测试 (Vibration Testing) 机械冲击测试 Mechanical shock 烘烤测试 (Bake)
電壓:DC500V,持續60S,CONN無電火花,損壞等不良.端子与铁壳之间的 阻抗大于100MΩ. 掁動頻率:50-2000-50 Hz,掁幅:1.52mm,1-cycle time:60 second,方向X-Y-Z各2hr;試驗過程中產品瞬斷不 可以超過1us;並測試產品端子接触阻抗小于30mΩ，铁壳阻抗小于50mΩ.
行业标准 行业标准 行业标准 行业标准
50G/11MS,並測試產品端子接触阻抗小于30mΩ，铁壳阻抗小于50mΩ.
條件:105°C高温,烘烤250H.实验后確認產品無破損,裂開等現象;並測試產品端子接触阻抗小于30mΩ，铁 行业标准 壳阻抗小于50mΩ.端子接触阻抗小于30mΩ，铁壳阻抗小于50mΩ. 創惟科技產品開發五處行銷組產品行銷經理吳伊薰解釋：「隨著Type-C規格問世，不同充電規格有機會被USB介面所取代，因為Power Delivery是最有機會整合於Type-C規格中的應用，可突破現行BC1.2僅提供7.5瓦功率的限制，在充電功率提高至100W下，能讓USB充電功能 延伸到筆記型電腦、平板電腦、3.5吋外接硬碟，及螢幕等其他裝置。」 Type-C還支持較以往提高了供電能力的“USB Power Delivery Specification （USB PD）”。USB PD根據可供給的電力設定了10W、18W、36W、60W、100W五級規 格。據USB-IF介紹，Type-C連接器支持100W（20V、5A）的供電。 上图DFP （Downstream Facing Port）也就是主， UFP （Upstream Facing Port） 为从。除了 DFP、UFP，还有个DRP （Dual Role port），DRP可以做DFP也可以做UFP。 DPR接到UFP，DRP转化为DFP。当DRP接到DFP，DRP转化为UFP。两个DRP接在一 在 测试规 格上，Type-C的测试有下列几项当 主要的要求：
标准来源
协会标准:3.8.1 协会标准:3.8.1.4 协会标准:3.7.7.3 协会标准:3.7.7.4 依客户要求 协会标准:3.7.7.1 协会标准:3.8.1.5 厂内标准 协会标准:3.8.1.6 协会标准:3.7.6 厂内标准 行业标准 行业标准
測試結果
測試報告Βιβλιοθήκη air discharge in 1kv increments, in-situ/post-stress:no damage to cable or connected devices.must pass up to +8kv,investigation to +12KV
USB Type-C接口显示器特性及其验证要点
２ ０ １ ４年 ，为应 对其他 高速 接 口的挑 战， Ｕ Ｓ Ｂ — Ｉ Ｆ协 会 推 出 新 一 代 接 口 Ｔ ｙ ｐ ｅ — Ｃ。 它 因 具 有轻薄、可正反插、更高速 的数据传输 能力和 优 良的 电力管理能力等特性受到万众 瞩 目，在 业界得到大力推广，此接 口具有如下的特点 ： （ １ ）可提 供多种 电压 电流规 格供 电，最 大可提供 ｌ Ｏ Ｏ Ｗ 电力 。 （ ２ ）对称 的连接 ，支持从正 反两面均 可 插入的 “ 正反插 ”功能 。 （ ３ ）高 带 宽， 最大 数 据 传 输 速 度 达 到
一
测试辅助治具用 以将信号发生器的信号和 ＵＳ Ｂ信号转化为 ＵＳ Ｂ Ｔ ｙ ｐ ｅ — Ｃ信号作 为信号源 使用 ，并且 可 以依 Ｐ Ｄ规格 设置不 同的电压和 电流 进 行电气测 试 ，以满足 目前 ＵＳ Ｂ Ｔ ｙ ｐ ｅ — Ｃ 信 号 源 短 缺 的 问 题 。 但 因 不 同 的 ＵＳ Ｂ Ｔ ｐｅ ｙ — ｃ Ｉ ｃ厂 家兼 容性较 差，故 需要 了解设 计方 案和 Ｉ ｃ厂 家 ， 以针 对 性 设 计 不 同的 测 试 治 具 。 ３ ． １ Ｉ ３明确测试时所使用 的 ＵＳ Ｂ Ｔ ｙ ｐ ｅ — Ｃ线材 ３ ． １ ． ４测 试 仪 器 准 备 （ １ ）高带宽示波器及测试夹具 。 （ ２ ）兼 容 性 设 备 准 备 ， 需 购 买 市 场 上 不 同的 ＵＳ Ｂ Ｔ ｐｅ ｙ — Ｃ设 备 进 行 兼 容 测 试 以确 保 兼 容性 。 （ ３ ）选择 不同知名厂 家不 同长度的线材 进行验证，长度 一般选 ｌ 米 ，１ ． ５米及 １ ． ８米， 以保 证 产 品 兼 容 性 。 （ ４）机 构 测 试 所 用 的 夹 具 和 治 具 准 备
３ ）除 常 规参 数 外 ， 需测 试 各 种 电压 的 ＯＣ Ｐ （ 过流 保 护 ） ，

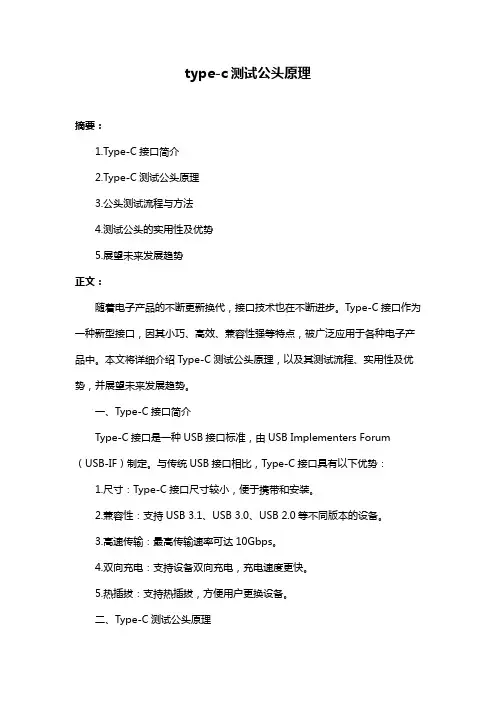

type-c测试公头原理
type-c测试公头原理摘要：1.Type-C接口简介2.Type-C测试公头原理3.公头测试流程与方法4.测试公头的实用性及优势5.展望未来发展趋势正文：随着电子产品的不断更新换代，接口技术也在不断进步。
Type-C接口作为一种新型接口，因其小巧、高效、兼容性强等特点，被广泛应用于各种电子产品中。
本文将详细介绍Type-C测试公头原理，以及其测试流程、实用性及优势，并展望未来发展趋势。
一、Type-C接口简介Type-C接口是一种USB接口标准，由USB Implementers Forum （USB-IF）制定。
与传统USB接口相比，Type-C接口具有以下优势：1.尺寸：Type-C接口尺寸较小，便于携带和安装。
2.兼容性：支持USB3.1、USB 3.0、USB 2.0等不同版本的设备。
3.高速传输：最高传输速率可达10Gbps。
4.双向充电：支持设备双向充电，充电速度更快。
5.热插拔：支持热插拔，方便用户更换设备。
二、Type-C测试公头原理Type-C测试公头是对Type-C接口进行测试的一种工具，其主要作用是检测接口的电气特性、机械性能和兼容性。
测试公头的工作原理如下：1.电气特性测试：通过向接口发送不同电压和电流信号，检测接口的电阻、电容、电感等电气参数，以确保接口的稳定性和安全性。
2.机械性能测试：通过对接口进行插拔、扭转、弯折等力学试验，检测接口的耐用性和抗干扰能力。
3.兼容性测试：模拟不同品牌、不同版本的设备之间的连接，检测接口的兼容性。
三、公头测试流程与方法1.准备工具和设备：包括Type-C测试公头、测试仪器、测试软件等。
2.连接设备：将待测的Type-C接口与测试公头连接。
3.开启测试软件：运行测试软件，开始电气特性、机械性能和兼容性测试。
4.数据采集：测试软件自动采集接口的电气参数、机械性能等数据。
5.分析数据：根据测试数据，分析接口的性能是否符合标准要求。
6.出具报告：整理测试数据和分析结果，生成测试报告。
type c测试标准
type c测试标准
Type-C的测试标准主要包括以下几个方面：
1. 接触电阻：接触电阻是评估Type-C接口性能的重要指标之一，合格的Type-C母座的接触电阻应该在一定范围内，一般小于50mΩ，以确保良好的电气连接和信号传输质量。
2. 插拔寿命：Type-C接口寿命插拔测试的主要目的是评估接口在多次插拔过程中的耐用性和稳定性。
测试过程中需要模拟用户在实际使用过程中的插拔行为，检测接口在长时间使用下是否容易出现磨损、松动、接触不良等问题。
一般需要进行数千次甚至数万次的插拔测试。
3. 结构测试：Type-C主要应用在手持装置上，需要耐插拔1万次的高寿命。
插入力与拔出力也与原始USB其他Type有所不同，Type-C的插拔力为
5\~20N，拔出力为8\~20N。
4. 电气性能测试：主要测试项目包括接触阻抗（Contact Resistance），目的是维持连接器在使用期限内的接触阻抗，以减少信号和能量在传输过程中的损失或衰减。
此外，还需要测试线缆和连接器的通道规范，包括对称连接器、高速数据、高功率、多数据传输类型和向后兼容性等。
以上内容仅供参考，如需了解Type-C的测试标准，可以查阅Type-C的相关规范文件或咨询专业技术人员。
usb接口测试标准
usb接口测试标准USB接口测试标准是指对USB接口进行测试时所遵循的一系列规范和要求。
USB接口是一种用于连接计算机和外部设备的通用接口标准，它可以实现数据传输、电源供应和设备控制等功能。
由于USB接口在计算机领域中应用广泛，因此对其进行测试是非常重要的，可以确保接口的稳定性和可靠性。
USB接口测试标准包括以下几个方面：1. 电气特性测试：主要测试USB接口的电压、电流、阻抗等电气特性是否符合规范要求。
这些测试可以通过使用专业的测试仪器来完成，例如示波器、信号发生器等。
2. 信号完整性测试：主要测试USB接口传输信号的完整性，包括信号的时钟频率、上升时间、下降时间、峰值电压等参数。
这些测试可以通过使用信号发生器和示波器来完成。
3. 功能性测试：主要测试USB接口是否能够正常地进行数据传输和设备控制。
这些测试可以通过使用专门的测试软件来完成，例如USB设备模拟器和数据包分析器等。
4. 兼容性测试：主要测试USB接口的兼容性，包括与不同操作系统、不同设备的兼容性。
这些测试可以通过使用各种设备和操作系统来完成。
5. 可靠性测试：主要测试USB接口在长时间使用和恶劣环境下的稳定性和可靠性。
这些测试可以通过使用长时间运行的测试设备和模拟恶劣环境来完成。
6. 安全性测试：主要测试USB接口是否存在安全隐患，例如是否容易受到黑客攻击或病毒感染等。
这些测试可以通过使用专门的安全测试工具来完成。
7. 性能测试：主要测试USB接口的传输速度和响应时间等性能指标。
这些测试可以通过使用专业的性能测试工具和设备来完成。
以上是USB接口测试标准的主要内容，通过对USB接口进行全面的测试，可以确保接口的质量和可靠性，提高用户体验。
同时，也可以帮助厂商识别并解决潜在问题，提高产品竞争力。
在进行USB接口测试时，需要遵循相关的标准和规范，并结合实际情况进行合理的测试方案设计和执行。
最全的USBType-C?互连一致性测试方案
最全的USBType-C®互连一致性测试方案USB-IF协会于2014年发布的Type-C接口是具有突破性的互连标准，其优异的性能、极简连接以及可扩展和多功能受到整个业内消费者的瞩目。
近几年Type-C技术更是凭借以下的诸多优点，在消费类电子行业得到蓬勃发展：·极简连接：相比之前A/B/Mini-B/Micro-B口可以实现约8.3mm x 2.5mm 小尺寸、扁平轻薄、支持正反连接。
·可扩展性：可用于不同终端设备诸如电脑，手机，显示器，U盘，扩展坞等等。
·多功能性：支持USB2.0、USB3.2、USB4、DP1.4a、DP 2.0/2.1、PCIe和PD功能。
·生态多样：包括芯片和终端产品，比如台式机及笔记本、手机、扩展坞、U 盘、显示器、嵌入式板卡、无源线缆、有源线缆等。
2021年9月，欧盟委员会正式提出一项议案，将USB Type-C®作为智能手机、平板电脑、耳机、便携式音响、摄像头和一些电子游戏机的标准接口，此举旨在减少充电器生产相关的浪费；2021年6月新的USB PD3.1规范，扩展PD3.0支持的供电最大供电瓦数100W到240W(EPR: Extended Power Range)，可以为游戏本、大显示器等装置供电。
这一系列新的法规的发布将更大地促进Type-C互连技术在整个行业的推广和普及。
USB Type-C®连接器和电缆组件简介USB用于连接和供电设备的几种电缆连接器类型包括：Type-A、Type-B、Micro-B、Mini-B 等。
与这些现有类型的USB电缆相比，USB Type-C®电缆具有对称和可逆的独特可用性优势。
任何使用计算机和外围设备的人都知道，USB 标准 A/B 连接器必须单向插入，并且可能需要尝试几次才能找到正确的方向。
USB Type-C®连接器更容易插入，因为它是对称的并且可以在任何USB Type-C®设备之间的任一方向插入。
usb c测试标准
usb c测试标准USB-C测试标准。
USB-C是一种新型的连接标准，它为用户带来了更快的数据传输速度和更高的充电功率。
然而，随着USB-C的普及，如何确保产品的质量和性能成为了厂商和消费者关注的焦点。
因此，制定USB-C测试标准显得尤为重要。
首先，USB-C测试标准应该包括对连接器的物理性能进行测试。
这包括插拔次数、插拔力度、连接器的耐久性等方面。
只有通过对连接器物理性能的测试，才能确保USB-C接口在长时间使用中不会出现连接不稳定、接触不良等问题。
其次，USB-C测试标准还需要对数据传输性能进行测试。
USB-C接口支持的数据传输速度更高，因此需要对数据传输的稳定性和速度进行测试。
在测试中需要考虑不同设备之间的数据传输，以及在不同环境下的数据传输稳定性。
另外，USB-C接口还支持快速充电功能，因此USB-C测试标准还需要对充电性能进行测试。
这包括充电速度、充电功率、充电稳定性等方面。
只有通过对充电性能的测试，才能确保USB-C接口在充电时不会出现过热、过载等问题。
除了以上的测试内容，USB-C测试标准还应该包括对兼容性的测试。
USB-C接口可以支持多种功能，如视频输出、音频输出等，因此需要对不同设备之间的兼容性进行测试，以确保不同设备之间可以正常连接和使用。
最后，USB-C测试标准还需要对安全性进行测试。
USB-C接口在数据传输和充电时都存在一定的安全隐患，因此需要对接口的安全性能进行测试，以确保在使用过程中不会出现安全问题。
综上所述，USB-C测试标准应该包括对连接器的物理性能、数据传输性能、充电性能、兼容性和安全性等方面的测试。
只有通过全面的测试，才能确保USB-C 接口的质量和性能达到标准，并为用户带来更好的使用体验。
typec线短路测试法
typec线短路测试法（原创实用版）目录1.Type-C 线的概述2.短路测试法的定义和意义3.Type-C 线短路测试法的操作步骤4.Type-C 线短路测试法的注意事项5.Type-C 线短路测试法的优点和应用范围正文【1.Type-C 线的概述】Type-C 线，又称为 USB-C 线，是一种通用、高速的数字接口标准，用于连接计算机、移动设备和外设。
它具有传输速度快、充电速度快、兼容性强、连接方便等优点，因此在各类设备中得到了广泛的应用。
【2.短路测试法的定义和意义】短路测试法是一种测试电子设备或电路短路故障的有效方法。
通过模拟短路状态，观察设备的反应，以判断其是否存在短路故障。
在 Type-C 线中，短路测试法可以有效地检测出线路中的短路问题，保证设备的正常工作和使用者的安全。
【3.Type-C 线短路测试法的操作步骤】Type-C 线短路测试法的操作步骤如下：1) 将 Type-C 线的一端连接到测试设备（如计算机或充电器），另一端连接到被测设备（如移动设备或外设）。
2) 使用万用表或短路测试仪器，将测试设备的正极和负极分别与被测设备的正极和负极相连接。
3) 启动测试设备，进行短路测试。
此时，如果 Type-C 线存在短路故障，测试设备会检测到异常并显示相关信息。
【4.Type-C 线短路测试法的注意事项】在进行 Type-C 线短路测试时，应注意以下几点：1) 确保测试设备和被测设备都支持 Type-C 接口标准。
2) 测试过程中，不要触摸测试设备的正负极，以免触电。
3) 短路测试过程中，如果发现设备异常发热、冒烟等危险情况，应立即停止测试并断开连接。
【5.Type-C 线短路测试法的优点和应用范围】Type-C 线短路测试法具有操作简便、检测速度快、准确性高等优点，适用于各种 Type-C 接口的设备和线路。
TYPE C线检验标准
订单要求配护套时
编织网不能有破损、脏污、杂色、与插头部分固定不牢等现象
★
2.
结构尺寸
目视及专用测量工具
线材部分
成品长度误差不可超过±总长的1%在规定范围内（测量的位置依据图纸）
★
线材长度为除去端子外露之外的尺寸
线材外径OD误差不可超过±0.2mm.
★
线材规格及材质必须符合图纸或订单要求
★
扎线方式长度必须在尺寸规定公差，必须与包材匹配，无松散
2.严重缺陷(MA) 没有致命缺点外，制品单位的使用性能，不能达到所期望之目的，结构破损、不可恢复的明显变形。或显著的减低其实用性质对客户造成使用不愉快的缺陷。
3.轻微缺陷(MI) 结构出现异常但不影响使用，一般为外观问题。
四、抽样方案
4.1 抽样标准：依据GB/T2829.1-2002和GB/T2828.1-2012标准，本公司采用MIL-STD-105E正常检验一次抽样。
★
无少装、错装、漏装、混装（私自）、杂物等
★
成品包装入库时外箱无受潮、变形
★
入库卸货必须保证同种产品归类，下重上轻堆放
★
填充物
必须是干净、空白无内容的纸皮或其它填充材料（环保无毒）
★
线材
线材表面有胶粒、不光滑问题（20cm内0.5mm的胶粒不可超过2个）
★
线体无脏污、划伤（线状压痕L≤5mm，W≤1mm，DS≥25mm，允收3条；扎带下的压痕允许）变形、露铜等。
★
线身油印印字要正确清晰,不可有错印、重印、拉条等现象.
★
线材的表面为半亮面平滑面
★
线材的外被颜色与订单或图纸要求一致，无错色、杂色、大的色差等
★
序号
USB Type-C 规格与测试要点
USB Type-C 規格與測試要點USB發展歷史USB的全名為Universal Serial Bus，最初是由英特爾與微軟公司倡導發起，其最大的特點是支持熱插拔（Hot plug）和即插即用（Plug&Play；PnP）。
當裝置插入時，主機端尋找到此裝置並載入所需的驅動程序，因此使用上遠比其他匯流排方便。
USB 速度比並列埠（Parallel Port）與串列埠（Serial Port，如 RS-232）等傳統電腦用標準匯流排快上許多。
原標準中USB 1.1 的最大傳輸頻寬為 12Mbps，USB 2.0 的最大傳輸頻寬為 480Mbps。
2008年推出的USB 3.0更從480Mbps提升到4.8Gbps以上。
近期發表了USB 3.1的最大傳輸頻寬更是USB 3.0的兩倍高達10Gbps。
請參閱表1為USB發展歷史。
世代最大傳輸USB世代名稱供電能力推出時間USB 1.0 1.5 Mbps Low Speed500 mA1996年1月USB 1.112 Mbps Full Speed500 mA1998年9月USB 2.0480 Mbps High Speed500 mA2000年4月USB 3.0 5 Gbps Super Speed Gen1900 mA 2008年11月USB 3.110 Gbps Super Speed Gen2900 mA2013年8月表1：USB發展歷史號稱介面之王的USB，已經在電子業界立下無法取代的地位。
相信沒有人可以準確的說出全世界有存在少的USB連接埠。
分析師說，估計每年至少有超過20億個擁有USB連接埠的裝置出貨，這個數字可以說是相當驚人的數量。
回顧USB的發展史，USB 1.0規範於1996年剛確立時，可是難以吸引週邊與裝置製造商的青睞，因為USB 1.0規範只定義了1.5 Mbps的傳輸速度，在資料通信上難以實現使用者所需要的效率。
而在當時的Fast SCSI，已經能支援到10 Mbps的範圍。
type c测试标准
type c测试标准Type C接口是一种通用的USB连接标准，可广泛应用于电脑、手机、平板等设备中。
为了确保设备的互操作性和性能，有必要制定相应的测试标准。
本文将介绍Type C测试标准的内容，包括物理连接测试、电气性能测试以及功能性测试。
一、物理连接测试物理连接测试是验证Type C接口与设备间连接的可靠性和稳定性。
其测试项目包括插拔次数测试、插头保持力测试、插头维持力测试等。
1. 插拔次数测试该测试项目用于模拟实际使用中的插拔次数，以验证Type C接口的耐久性。
测试时需将Type C接口插头与插座进行多次插拔操作，并检测插头与插座的连接是否正常，插拔力是否适中。
2. 插头保持力测试插头保持力测试用于评估Type C接口的插头在插入设备后的保持力。
测试时需插入插头，然后用一定的力度尝试拔出，检测插头的保持力是否满足要求。
3. 插头维持力测试插头维持力测试主要测试插头在设备中的固定性。
将插头插入设备中，通过施加力度来检测插头是否牢固，无松动现象。
二、电气性能测试电气性能测试用于验证Type C接口传输数据时的稳定性和可靠性。
主要包括电流传输测试、电压传输测试、功率传输测试等。
1. 电流传输测试该测试项目用于测试Type C接口在传输数据时的电流稳定性。
测试时需通过Type C接口传输一定电流的信号，并检测电流的稳定性和准确性。
2. 电压传输测试电压传输测试用于验证Type C接口在传输数据时的电压稳定性。
测试时需通过Type C接口传输不同电压的信号，并检测电压的稳定性和准确性。
3. 功率传输测试功率传输测试主要测试Type C接口在传输数据时的功率传输能力。
测试时需通过Type C接口传输一定功率的信号，并检测功率的传输稳定性和准确性。
三、功能性测试功能性测试用于验证Type C接口的各项功能是否正常。
主要包括数据传输测试、充电功能测试、视频传输测试等。
1. 数据传输测试数据传输测试用于验证Type C接口在传输数据时的稳定性和传输速率。
