离子膜电解槽安装说明
化工有限公司离子膜烧碱工艺标准操作说明电解槽的操作
xx化工有限公司离子膜烧碱工艺标准操作说明第四部分电解槽操作目录IV．电解槽操作IV-A电解槽操作一般指导IV-A-1单元槽IV-A-2支架IV-A-3管口附件IV-A-4一次盐水中的悬浮物（离心机）IV-A-5软管及软管垫片IV-A-6总管IV-A-7固定头和活动头的绝缘(板/ 片))IV-B电解槽部件的定期检查与更换（1）电槽垫片（2）软管垫片（3）阳极管口的牺牲电极（4）单元槽和总管上的阳极液管口（5）单元槽和总管上的阴极液管口（6）阳极（7）阴极IV-C电解槽的安装IV-C-1安装单元槽（1）准备工作（2）安装IV-C-2单元槽上粘贴垫片（1）准备工作（2）垫片粘贴定位IV-C-3膜安装（1）确认和准备工作（2）安装膜（除了阳极端槽）（3）安装膜到阳极端框（4）记录IV-C-4电解槽软管的安装（1）准备工作（2）电槽软管安装IV-C-5充液前检查电解槽IV-D膜的更换IV-D-1局部膜的更换（1）确认（2）准备工作（3）膜的置换IV-D-2拆除全部的膜（1）确认（2）准备工作（3）从阳极端框取出膜（4）其他膜的取出（5）膜取出后所需进行的工作IV-E从电解槽中取出单元槽（1）准备工作（2）把单元槽放在搬运车上（3）把单元槽放在木制平台上IV-A电解槽操作一般指导IV-A-1单元槽单元槽被复合隔板分成两部分，称作阳极室和阴极室。
阳极室的内部是由钛材制成以防止氯气的腐蚀，阴极室的内部侧是镍材制成以防止碱的腐蚀。
阳极室和阴极室的隔板两侧分别焊接固定的筋板, 筋板上焊接阳极和阴极。
每个电解室安装有电解液进口和出口的2个管口。
单元槽的两边用螺栓固定有支架, 单元槽通过支架挂在侧杠上。
Fig.IV-1图IV-2搬运单元槽时以下的注意是必要的：（1）不要划伤密封面特别是单元槽框架的钛一侧。
（2）不要用任何东西撞击电极表面。
（3）没有垫片的单元槽框搬运的时候必须使用隔离用鞍架（如图：II-3) ,因为零极距阴极表面突出单元槽框架边缘大约5.0 mm，阳极表面突出单元槽框架边缘大约1.5mm，（4）不可以使用任何外来材料。
离子膜烧碱电解槽安装施工方案(非常详细,可直接指导施工)

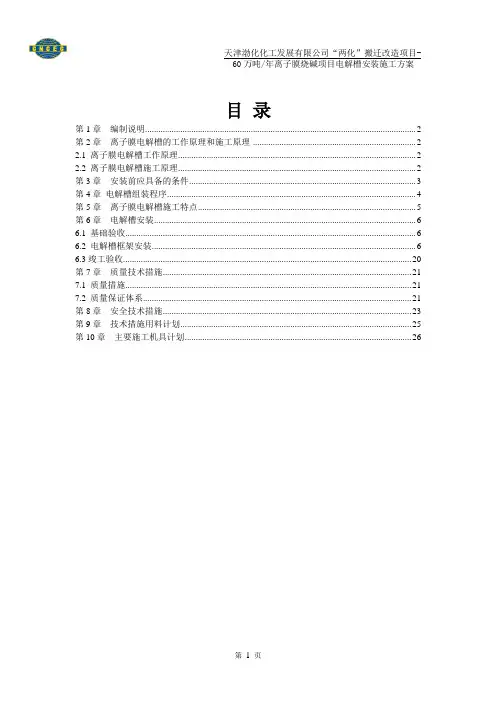

目录第1章编制说明 (2)第2章离子膜电解槽的工作原理和施工原理- (2)2.1 离子膜电解槽工作原理 (2)2.2 离子膜电解槽施工原理 (2)第3章安装前应具备的条件 (3)第4章电解槽组装程序 (4)第5章离子膜电解槽施工特点 (5)第6章电解槽安装 (6)6.1 基础验收 (6)6.2 电解槽框架安装 (6)6.3竣工验收 (20)第7章质量技术措施 (21)7.1 质量措施 (21)7.2 质量保证体系 (21)第8章安全技术措施 (23)第9章技术措施用料计划 (25)第10章主要施工机具计划 (26)第1章编制说明本项目为中国化学工程第四建设有限公司承建的天津渤化化工发展有限公司公司60万吨/年离子膜烧碱项目安装工程，共计20台电解槽，其中电解厂房A共计10台日本进口电解槽，电解厂房B共计10台利旧电解槽，为确保电解槽安装质量，特编制此施工方案。
结构：复极式电解槽，规格17620mm x 2686mm x 1812mm，单元槽个数176个；第2章离子膜电解槽的工作原理和施工原理-2.1 离子膜电解槽工作原理离子膜法制碱是用离子膜把阳极室和阴极室隔开，在这种电解室中进行盐水电解。
这种阳离子膜对溶液中阳离子具有高选择透过性（单透性）和拒绝OH-、CL-离子通过。
由于阳离子膜容许Na+带少量水分透过膜层进入阴极区，并对OH-具有排斥作用，从而阻止了OH-进入阳极区，阳极区的CL-由于受膜和阴极的双重排斥而无法进入阴极区。
因此，阴极区可获得含盐量少的高浓度烧碱。
2.2 离子膜电解槽施工原理离子膜电解槽是由多个单元槽组成，相邻的单元槽之间安装有离子膜，单元槽之间由油压系统挤压串联在一起，安装铜排，软管，从而组装一台完整的电解槽。
第3章安装前应具备的条件一、设备基础验收合格，并办理完工序交接安装技术负责人与主要安装人员都已经过培训并全面掌握了电解槽各零部件的安装要点及安装位置，对各工序都有严格的监控预防措施。
离子膜电解槽施工工法(省级)
离子膜电解槽安装施工工法山西省工业设备安装公司目录1 前言 (1)2 工法特点 (1)3 适用范围 (2)4 工艺原理 (2)5安装工艺流程及操作要点 (2)6 材料与设备 (7)7 质量控制 (8)8 安全措施 (8)9 环保措施 (9)10 效益分析 (9)11 应用实例 (10)离子膜电解槽安装施工工法山西省工业设备安装公司徐尚喜于秀平赵泽有1 前言近年来，我国的聚氯乙烯的生产到达了一个高峰，并且在全国各地仍然在大力投资，有部分是即将淘汰的隔膜电解生产法，但大部分是离子膜电解生产法，预计在不远的将来离子膜电解更为成熟，我公司在离子膜电解生产烧碱方面仍然处于初级阶段，对其进行深入的探讨很有必要，为此，编制如下工法。
本工法是根据阳煤集团10万吨/年聚氯乙烯工程离子膜电解槽的安装而进行编制的。
离子膜电解槽是烧碱装置的核心设备，本工程采用的是日本旭化成公司生产的复极式离子膜电解槽，共四台，每台总重125吨，每台有110个电解单元槽。
2 工法特点2.1本设备为分体到货，现场组对的设备，其中对底板安装、侧板安装、离子膜安装较为严格，安装不好，直接影响系统的运行。
2.2本设备零部件较多，必须充分熟悉施工图纸和设备图纸及有关说明有，必须严格按照其要求进行组装。
2.3本设备涉及的专业较多，有钳工、管道工、电工、仪表工等，各专业必须协调配合，先后顺序要分清。
2.4仪表专业安装时不但要有专业经验，还必须对其它专业，如管道专业，动力学专业和气动专业有所了解。
2.5离子膜电解槽的组成3 适用范围本工法是针对化工行业中生产聚氯乙烯或橡胶厂采用离子膜电解食盐水生产烧碱的系统的，有其单一性，对其它设备安装不适用。
4 工艺原理本工法应运设备安装工艺原理、管道安装工艺原理、电气仪表安装工程工艺原理等，对本设备安装时执行严密的安装程序，实行三检制度，落实责任。
5 安装工艺流程及操作要点离子膜电解槽框架结构单元槽附属装置离子膜阳极端 阴极端侧板油压站 操作台阴极阳极液收集管 拉紧装置仪表、电气、管道等装置压紧装置5.1安装施工具备条件5.1.1厂房结构等工程已结束，并已进行验收合格，设备基础验收合格并办理交接手续。
离子膜电解槽施工工法(2)
离子膜电解槽施工工法离子膜电解槽施工工法一、前言离子膜电解槽是一种用于电化学工业的重要设备，通过离子膜将电介质分离，实现阳离子和阴离子的选择性传输。
离子膜电解槽施工工法是指在建设离子膜电解槽时，所采用的施工方法和技术措施。
本文将详细介绍离子膜电解槽施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，旨在为读者提供一份全面、实用的工法指南。
二、工法特点离子膜电解槽施工工法的特点主要包括：1. 施工工序简单明了，施工周期短，能够提高施工效率；2. 工艺成熟稳定，施工工法经过多年实践验证，具有较高的可靠性；3. 采用先进的材料和设备，能够提高电解槽的耐腐蚀性和运行效率；4. 施工工艺具有灵活性，能够针对不同的工程要求进行调整和优化。
三、适应范围离子膜电解槽施工工法适用于电化学工业中的各种离子交换反应和电解反应，包括盐类生产、金属精炼、电镀、水处理等领域。
根据具体的工程要求和产品质量要求，可以选择适合的施工工法进行实施。
四、工艺原理离子膜电解槽施工工法的基本原理是将电解槽的阳极室和阴极室通过离子膜分隔开来，以实现阳离子和阴离子的选择性传输。
具体的实施工法需要根据实际工程情况进行调整和优化。
在施工过程中，可以采取一些技术措施，如控制电解液的温度和浓度、调整电流密度等，以确保电解槽的正常运行和产量质量的稳定。
五、施工工艺离子膜电解槽施工工艺分为准备工作、构筑工作、膜材料安装和接头处理等阶段。
具体的施工过程中，需注意保持施工环境干燥清洁，避免杂质和污染物进入电解槽。
同时需要严格遵守施工规范和操作流程，确保施工质量和施工安全。
六、劳动组织离子膜电解槽施工工法的劳动组织包括施工人员的角色和职责划分、工作流程的安排和任务分配等。
在施工过程中，需要充分发挥施工人员的专业能力和技术经验，以有效协调和管理施工工作。
七、机具设备离子膜电解槽施工工法所需的机具设备包括起重机、挖掘机、焊接设备、膜材料切割机等。
离子膜电槽安装开车规程
JHM-1A离子膜电槽安装及开车方案（供参考）2021年2月18日JHM－1A开车方案为了能够保证JHM-1A型电解槽的安装后能够顺利平稳运行，×公司特请贵公司相关部门在进行膜极距离子膜电槽在进行安装调试开车及运行时按如下操作：一、膜极距电槽安装：1、注意事项：1.1、在电槽进行安装前，与电槽所有的阴阳极进出液总管必须进行清洗（打开管道盲板进行擦洗、高压水冲洗，最后检查无任何杂质）、阳阴极进出液软管内壁进行清洗。
保证无脏物质进入电槽，阴极液含铁低于100ppb。
1.2、检查阳极侧5、9、11、31#阀是否能关严，若阀内漏将会损伤膜和电极（镍污染）。
1.3、电槽在进行吊装时，不能碰擦，以免损伤电槽的阴阳极网。
1.4、电槽放入槽架后，进行检查、刷隔离剂时，禁止阴阳极网接触，以免相互污染。
1.5、电槽在进行假膜清洗时，严禁使用破损的假膜，以免阳阴极相互污染。
1.6、电槽的进出液软管应避免阴阳极互用。
2、电解槽的安装：2.1准备：2.1.1确认以下工具及材料准备：单元槽吊钩、吊耳螺栓、木头垫、毛刷、粘结剂、抗粘结剂、链条等。
2.1.2根据新的单元槽编码运送包装箱，并拆箱。
(电管组1人，修槽组6人)2.1.3在侧梁上涂抹润滑剂以保证单元槽滑行自如。
（修槽组2人）2.2安装2.2.1把起吊装置挂在行车吊钩上。
（修槽组2人）2.2.2将起重机移至单元槽上方，用吊耳螺栓固定单元槽，并准确地钩在起吊装置上。
（修槽组5人）2.2.3将单元槽吊起。
（修槽组2人）2.2.4确认下述项目并记录。
（电管组3人）2.2.4.1确认单元槽编号。
2.2.4.2阴极、阳极表面无毛刺、划伤。
2.2.4.3阴极室、阳极室无外物，特别是金属外物。
2.2.5确认好单元槽阴极、阳极后，将单元槽准确地放在电解槽侧杆上。
（修槽组4人）2.2.6单元槽之间用隔离卡槽隔开，注意不要碰坏单元槽进出口喷嘴。
（电管组4人）2.2.7重复上述步骤，安装好其他单元槽。
离子膜电解槽安装说明
离子膜烧碱工艺标准操作说明第四部分电解槽操作2010年12月旭化成化学株式会社-目录- IV. 电解槽操作IV-A 电解槽操作一般指导IV-A-1 单元槽IV-A-2 支架IV-A-3 管口附件IV-A-4 一次盐水中的悬浮固体（离心脱水）IV-A-5 软管和软管垫片IV-A-6 总管IV-A-7 固定头和活动头的隔离（片/板）IV-B 电解槽组件的定期更新和检查(1) 单元槽垫片(2) 软管垫片(3) 阳极液管口处的辅助电极(4) 单元槽和总管上的阳极液管口(5) 单元槽和总管上的阴极液管口(6) 阳极(7) 阴极IV-C 电解槽的安装IV-C-1 安装单元槽(1) 准备工作(2) 安装IV-C-2 在单元槽上贴垫片(1) 准备工作(2) 垫片粘贴及垫片位置的设定IV-C-3 膜安装(1) 确认和准备工作(2) 安装膜到单元槽（除了阳极端槽）(3) 安装膜到阳极端框(4) 记录IV-C-4 电解槽软管的安装(1) 准备工作(2) 电槽软管安装IV-C-5 充液前检查电解槽IV-D 膜的更换IV-D-1 局部膜的更换(1) 确认(2) 准备工作(3) 膜的置换IV-D-2 拆除全部的膜(1) 确认(2) 准备工作(3) 从阳极端框取出膜(4) 其他膜的取出(5) 膜取出后所需进行的工作IV-E 从电解槽中取出单元槽(1) 准备工作(2) 把单元槽放在搬运车上(3) 把单元槽放在木制平台上IV-A 电解槽操作一般指导IV-A-1 单元槽单元槽被复合隔板分成两部分，称作阳极室和阴极室。
阳极室的内部是由钛材制成以防止氯气的腐蚀，阴极室的内部侧是镍材制成以防止碱的腐蚀。
阳极室和阴极室的隔板两侧分别焊接固定的筋板，筋板上焊接阳极和阴极。
每个电解室安装有电解液进口和出口的2个管口。
单元槽臂的两边用螺栓固定有支架，单元槽通过支架挂在侧杠上。
图IV-1图IV-2处理单元槽时一定要注意下列各项：(1) 不要划伤密封面特别是单元槽框架的钛一侧。
零极距离子膜电解槽全程换膜操作及注意事项
（ ２ ） 拆除进 出 口软管螺 丝时 ， 若遇 到个别螺丝 无法松动时 ， 严禁强行拆 除 ， 可利用热水（ 或低 压蒸
汽） 浇灌 螺丝 的方 法解 决 。 （ ３ ） 电解 槽 平 稳 停 车 以后 ， 阴、 阳极 电解 液 循 环 ３ ０ 分钟 ， 以 置换 电解 槽 内残余 的气 体 ， 然后 排 净 电
生产过程 中整 台电解槽离子膜换膜的操 作运行 及
注意 事项 进行 了总 结 。
１ 换膜 前 准备 工作
１ ． １ 确认 是 否需 要更换 离 子膜 １ ． １ ． １ 通过 分析 电解 槽运 行状 态 离 子 膜 电解 槽 运 行 指 标 一 般 有 电解 槽 出 口淡 盐水 中游 离 氯 含 量 、 出 口淡 盐水 中氯 酸 盐 含 量 、 氯
运行过程 中全程换膜的操作方法和注意事项， 以确保 电解槽 系统连续安全平稳运行 ， 无泄漏事故发 生， 降低
企 业 生产运 行成 本及 产 品质量 。
关键词
零极距 离子膜； 电解槽 ； 换膜操作 吨碱电耗将过 高， 生产成本变高 ， 此时 ， 应及时更换
离 子膜 。
中 图分 类号 ： Ｔ Ｑ Ｉ １ ４ 文 献标 识码 ： Ｂ 文 章编 号 ： １ ０ ０ ８ － ０ ８ ９ ９ （ ２ ０ １ ５ ） ０ ２ － ０ ０ ５ ０ － ０ ２
（ １ ） 根据氯碱行业实践经验进行判定 。一般来
及其他非专业人员禁止上电解槽 ， 以免发生触电危
险。 １ ． ３ 单 元 槽 的清理 及检查 拆 除 单元 槽 上 的 旧离 子膜 及废 旧垫 片后 ， 用 刮 板 清 理 干净 密 封 面 上 的胶 及 残 留垫 片， 用 沾有 有 机
电解槽安装方案1
1电解槽安装方案1.1编制说明为了指导新疆天业集团离子膜烧碱工程电解槽的安装顺利进行，特编制本安装方案。
生产、工艺特点：用挤压机将单元槽和离子膜压紧，用软管将单元槽与阴阳进出口总管连接，在阴极、阳极加上直流电，电解食盐水，从而得到NaOH溶液及副产品H2、Cl2。
1.2编制依据施工图纸日方提供的安装与使用说明书《炼油、化工施工安全规程》（HGJ233-87）1.3安装程序基础验收→设备开箱验收→调整定位板→安装中间固定端头→安装后固定端头→安装前固定端头→确认前、中、后固定端头的位置→安装侧板→组装活动端头→安装油压装置→安装油管并清洗管道→油压装置试车→挤压机试车→安装单元槽→安装假膜、试漏、水运→通电试运行→新膜安装及通电运行1.4电解槽施工工艺及技术要求1.4.1基础验收1)设备安装前，基础强度应达到设计要求，基础施工单位应向建设单位办理移交手续。
2)复验基础表面外型尺寸与地脚螺栓位置及各基础间的平面位置，应附合图纸要求，各部分偏差应在允许范围之内。
3)对已施工完混凝土基础平面上放置随机带来的垫铁组，把基础定位板放在垫铁组上，使混凝土基础上平面到定位板下平面保持最少30mm高，按图所示。
垫铁组放置前应在基础上铲出垫铁窝。
定位板下平面和电解槽挤压机前、后固定端头底板下平面之间应保持至少30mm距离，用于放置调整挤压机的垫铁组，并留出二次灌浆空间。
4)在定位板上绘出螺栓孔纵横中心线及对角线，对角线汇交点即为定位板中心点，调整定位板满足以下要求。
5)定位板中心点纵横方向间距按照图纸设计要求误差不允许超过±1mm；6)定位板中心点对角线误差不允许超过±0.5mm；7)定位板螺栓孔纵横方向间距不允许误差超过±1mm；8)各定位板之间的标高误差应在±0.5mm以内，要求每个定位板测量4个点。
9)在满足上述各项技术要求的基础上，进行垫铁组点焊。
10)用座浆法把平垫铁安置在基础如图所示位置上，平垫铁规格为110×220平，平垫铁的标高允许偏差为±1mm，水平度允许偏差不得超过0.05/1000mm。
