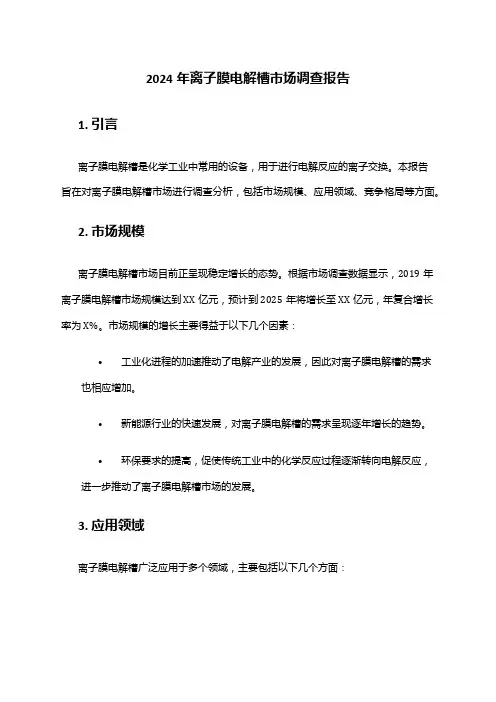

2024年离子膜电解槽市场调查报告
2024年离子膜电解槽市场调查报告1. 引言离子膜电解槽是化学工业中常用的设备，用于进行电解反应的离子交换。
本报告旨在对离子膜电解槽市场进行调查分析，包括市场规模、应用领域、竞争格局等方面。
2. 市场规模离子膜电解槽市场目前正呈现稳定增长的态势。
根据市场调查数据显示，2019年离子膜电解槽市场规模达到XX亿元，预计到2025年将增长至XX亿元，年复合增长率为X%。
市场规模的增长主要得益于以下几个因素：•工业化进程的加速推动了电解产业的发展，因此对离子膜电解槽的需求也相应增加。
•新能源行业的快速发展，对离子膜电解槽的需求呈现逐年增长的趋势。
•环保要求的提高，促使传统工业中的化学反应过程逐渐转向电解反应，进一步推动了离子膜电解槽市场的发展。
3. 应用领域离子膜电解槽广泛应用于多个领域，主要包括以下几个方面：3.1 化工行业离子膜电解槽在化工行业中的应用非常广泛，用于有机化学合成、金属电镀、电解制氢等工艺过程。
该行业对离子膜电解槽的需求量占离子膜电解槽市场的相当大比重。
3.2 新能源行业随着可再生能源的迅猛发展，离子膜电解槽在新能源行业中扮演着至关重要的角色。
离子膜电解槽广泛应用于风能、太阳能等可再生能源的转化和储存领域，满足了能源存储及利用的需求。
3.3 环境保护行业离子膜电解槽在环保行业中的应用日益增多。
例如，离子膜电解槽可用于废水处理过程中的电解氧化、电解还原等工艺，有效去除有机废水中的有害物质，达到环境保护的目的。
4. 竞争格局离子膜电解槽市场竞争激烈，主要的竞争对手包括国内外的离子膜制造商和设备供应商。
目前市场上领先的厂商主要有公司A、公司B和公司C。
这些公司凭借产品质量、服务质量和技术优势在市场上占据了不可忽视的地位。
市场调查发现，厂商A在技术研发方面投入较大，具有独立自主的知识产权，并取得了一些专利。
公司B则注重产品的创新和多样化，不断推出符合市场需求的新型离子膜电解槽。
而公司C则通过广泛的销售网络和完善的售后服务，吸引了许多客户。

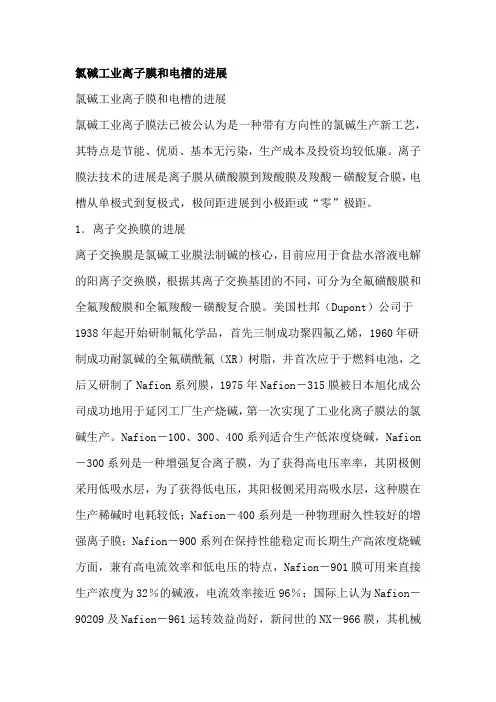

氯碱工业离子膜和电槽的进展
氯碱工业离子膜和电槽的进展氯碱工业离子膜和电槽的进展氯碱工业离子膜法已被公认为是一种带有方向性的氯碱生产新工艺，其特点是节能、优质、基本无污染，生产成本及投资均较低廉。
离子膜法技术的进展是离子膜从磺酸膜到羧酸膜及羧酸－磺酸复合膜，电槽从单极式到复极式，极间距进展到小极距或“零”极距。
1．离子交换膜的进展离子交换膜是氯碱工业膜法制碱的核心，目前应用于食盐水溶液电解的阳离子交换膜，根据其离子交换基团的不同，可分为全氟磺酸膜和全氟羧酸膜和全氟羧酸－磺酸复合膜。
美国杜邦（Dupont）公司于1938年起开始研制氟化学品，首先三制成功聚四氟乙烯，1960年研制成功耐氯碱的全氟磺酰氟（XR）树脂，并首次应于于燃料电池，之后又研制了Nafion系列膜，1975年Nafion－315膜被日本旭化成公司成功地用于延冈工厂生产烧碱，第一次实现了工业化离子膜法的氯碱生产。
Nafion－100、300、400系列适合生产低浓度烧碱，Nafion －300系列是一种增强复合离子膜，为了获得高电压率率，其阴极侧采用低吸水层，为了获得低电压，其阳极侧采用高吸水层，这种膜在生产稀碱时电耗较低；Nafion－400系列是一种物理耐久性较好的增强离子膜；Nafion－900系列在保持性能稳定而长期生产高浓度烧碱方面，兼有高电流效率和低电压的特点，Nafion－901膜可用来直接生产浓度为32％的碱液，电流效率接近96％；国际上认为Nafion－90209及Nafion－961运转效益尚好，新问世的NX－966膜，其机械性能比N－90209提高近一半，寿命较长且更安全，碱浓度为30％～35％时，NX－966的槽电压下降了150mV。
1976年日本旭化成公司用全氟羧酸膜取代了杜邦公司的全氟磺酸膜，接着又开发了羧酸－磺酸复合膜。
全氟羧酸膜具有很强的阻止OH透过的性能，在较广泛的烧碱浓度范围内（20％～40％）都可以超过90％的电流效率，并且碱浓度为20％～30％内有较低的槽电压，因而可以显著地节省电耗，然而全氟羧酸膜在酸性条件下会成为非异体。
离子膜电解槽市场分析报告
离子膜电解槽市场分析报告1.引言1.1 概述离子膜电解槽是一种重要的电化学设备，广泛应用于化工、制药、食品加工等行业中。
随着工业化进程的加快和环保意识的增强，离子膜电解槽市场需求逐渐增大，市场规模不断扩大。
本报告旨在对离子膜电解槽市场进行深入分析，全面了解现状、发展趋势及竞争情况，为行业从业者和投资者提供可靠的参考和建议。
1.2 文章结构本报告主要分为三部分，即引言、正文和结论。
在引言部分，我们将对离子膜电解槽市场进行概述，介绍文章的结构和目的，并对整个报告进行总结。
在正文部分，我们将从离子膜电解槽市场现状、发展趋势和竞争分析三个方面对市场进行深入分析。
最后，在结论部分，我们将总结本报告的主要发现，展望离子膜电解槽市场的未来发展前景，并对整个报告进行总结。
通过这样的结构安排，我们希望能够全面而系统地呈现离子膜电解槽市场的市场分析报告。
1.3 目的本报告的目的是对离子膜电解槽市场进行深入分析，以全面了解市场现状、发展趋势和竞争状况。
通过对市场的调研和分析，我们旨在为相关企业和投资者提供可靠的市场情报，帮助他们制定合理的发展战略和投资决策。
同时，我们也希望通过本报告的撰写，促进离子膜电解槽市场的健康发展，并为行业的持续进步提供有益的参考。
1.4 总结在本文中，我们对离子膜电解槽市场进行了全面的分析和研究。
首先，我们概述了离子膜电解槽市场的概况和重要性，接着介绍了本文的结构和目的。
然后，我们对市场现状进行了详细分析，包括市场规模、市场增长率、主要参与者等方面的数据。
在接下来的部分，我们探讨了离子膜电解槽市场的发展趋势，包括技术趋势、市场趋势等方面的预测和分析。
最后，我们进行了离子膜电解槽市场的竞争分析，评估了市场上主要参与者的竞争优势和劣势。
总的来说，本报告全面、深入地剖析了离子膜电解槽市场的现状和未来发展趋势。
我们的研究发现，离子膜电解槽市场具有巨大的潜力和机遇，但也面临着一些挑战和竞争压力。
在未来，随着技术的不断进步和市场需求的增长，离子膜电解槽市场有望迎来更加广阔的发展空间。

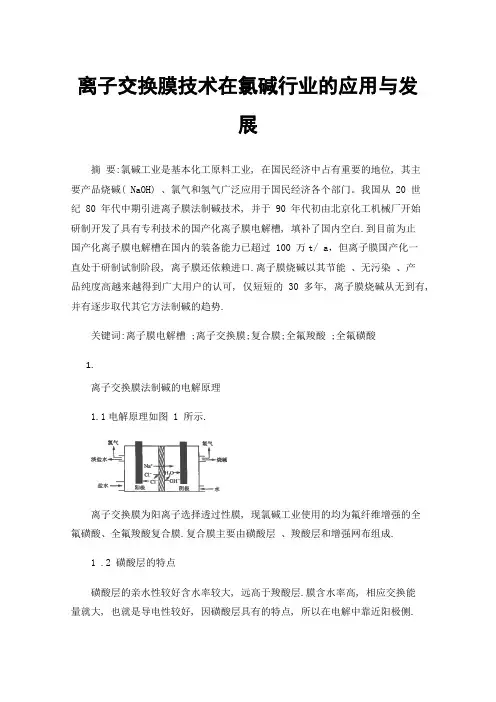

离子交换膜技术在氯碱行业的应用与发展
离子交换膜技术在氯碱行业的应用与发展摘要:氯碱工业是基本化工原料工业, 在国民经济中占有重要的地位, 其主要产品烧碱( NaOH) 、氯气和氢气广泛应用于国民经济各个部门。
我国从 20 世纪 80 年代中期引进离子膜法制碱技术, 并于 90 年代初由北京化工机械厂开始研制开发了具有专利技术的国产化离子膜电解槽, 填补了国内空白.到目前为止国产化离子膜电解槽在国内的装备能力已超过 100 万t/ a，但离子膜国产化一直处于研制试制阶段, 离子膜还依赖进口.离子膜烧碱以其节能、无污染、产品纯度高越来越得到广大用户的认可, 仅短短的 30 多年, 离子膜烧碱从无到有, 并有逐步取代其它方法制碱的趋势.关键词:离子膜电解槽 ;离子交换膜;复合膜;全氟羧酸 ;全氟磺酸1.离子交换膜法制碱的电解原理1.1电解原理如图 1 所示.离子交换膜为阳离子选择透过性膜, 现氯碱工业使用的均为氟纤维增强的全氟磺酸、全氟羧酸复合膜.复合膜主要由磺酸层、羧酸层和增强网布组成.1 .2 磺酸层的特点磺酸层的亲水性较好含水率较大, 远高于羧酸层.膜含水率高, 相应交换能量就大, 也就是导电性较好, 因磺酸层具有的特点, 所以在电解中靠近阳极侧.1 .3羧酸层的特点羧酸层与磺酸层相比亲水性差, 导电性能相应也差, 电阻较高, 但羧酸层选择性较好, 对OH -的排斥性能优异.因而, 羧酸层在电解中起阻挡作用靠近阴极侧, 阻挡OH -向阳极液渗透, 具有很高的阳离子选择渗透性 .在电解中电流效率的高低取决于该层, 由于羧酸层电阻高, 所以在复合膜的制造中要尽量减薄此层.2.离子膜的选择透过性在电解过程中NaCl 水溶液中的Na+离子在电场力的作用下向阴极迁移, 这时遇到阳膜, 于是首先与阳膜上的阳离子交换后, 然后迁移通过膜到阴极室.同时阳膜上固定负电荷, 将 Cl-和 OH -阴离子挡在阳极室, 这就是阳离子膜的选择透过性, 如图 2 所示.1.离子交换膜法制烧碱的优点离子交换膜法制烧碱与隔膜法制碱和汞法制碱相比具有直流电耗低、电流效率高、蒸汽消耗量小的特点, 3 种电解方法总能耗的比较见表碱液浓度 w/ 平均电流效率/传统的汞法、隔膜法始终解决不了铅、汞、石棉的污染, 而离子膜法制碱解决了污染问题, 整个离子膜电解装置实现了DCS 自动控制, 全系统密封无泄漏, 并设置电流、电压、压差、液体压力、气体压力等联锁, 保证了装置稳定、安全的运转.离子膜法采用的离子交换膜具有稳定的化学性能, 几乎无污染和毒害, 避免了其它方法有铅、汞、石棉的污染.阳极盐水系统循环使用, 氯气制成液氯或盐酸, 少量尾气经处理制成次氯产品出售, 整个系统的废气、废水量很少, 且很易达到排放标准.由于离子交换膜的特点, 保证产品质量的纯度,NaOH 中含盐 40 mg/ L 以下, 氯气纯度 99 以上, 氢气纯度 99.9 以上, 这些产品适用于精细化工和对产品品质要求高的行业.1.离子交换膜易出现的损伤分析离子交换膜是离子膜法制碱技术的关键, 国内正常使用膜的寿命可达2.5 ～ 3 年, 国外有使用膜的寿命达 4 ～ 5 年的纪录, 离子膜寿命终止的判定标准是膜的电流效率不低于 92 , 国内有的厂家膜的电流效率低于 92 仍在继续使用.这就要算综合帐, 膜的电流效率低, 吨碱的能耗增加, 增加的费用和更换膜的费用进行比较, 从而决定更换离子膜的最佳时间 .离子膜电解是一个系统工程, 哪一环存在问题都会直接或间接地对离子膜产生影响, 在日常使用中膜一般易出现以下损伤.膜上出现针孔离子膜出现针孔的原因有以下几个方面:1.阴、阳极表面由于加工精度不够出现毛刺, 对膜产生机械损伤, 产生针孔;2.阴、阳极流量和氯气、氢气压差不稳, 使膜在阴阳极之间振动, 对膜造成磨损, 产生针孔;1.膜本身制造时存在缺陷;2.阳极液pH 值低于 2 时离子膜阴极侧的羧酸层会质子化失去导电性能, 羧酸层质子化最终出现针孔.膜上起泡[如果阳极液浓度低于 170 g/ L, 那么随着Na +离子透过膜的水量将会迅速加大, 而靠近阳极的磺酸层比靠近阴极的羧酸层的亲水性强, 也就是磺酸层比羧酸层对水迁移的承载能力强, 这样多余的水就会滞留在羧酸层和磺酸层之间, 造成膜起泡, 长期在此状态下, 会造成整个膜的层间分离, 导致膜的性能下降.1.膜上出现皱纹、发黑、变质1.经常开停车, 温度变化不稳, 使膜经常处于膨胀和收缩状态, 造成物理松弛, 尤其槽温超过 90℃时气体产生量急剧加大, 膜会过度膨胀, 而使膜产生皱纹.1.1.离子膜发黄、发黑变质主要是由于电解液循环不充分, 在局部出现断流, 形成气室, 膜出现干膜现象, 导致膜发生化学变化所致.5.离子膜的技术改进和发展前景[5.1离子膜的技术改进随着氯碱工业的发展, 离子交换膜也在不断地改进.杜邦、旭化成、旭硝子3 家公司都在不断的开发新品种、新型号的离子膜, 各家在做如下的工作:1.1.1.进一步降低膜电阻, 从而降低槽电压.2.在电解恶劣的条件下, 保持离子膜的化学和物理稳定性.3.提高离子膜抗压和抗气液的冲击能力, 提高机械强度的同时保证膜的柔韧性, 以防止离子膜产生皱纹和破裂.1.1.1.改善磺酸层和羧酸层的结构及厚度, 提高电流效率.2.改善离子膜对各种杂质的敏感性, 提高抗杂质污染的能力.1.1.1.进一步延长膜的使用寿命.以适应当前低电耗、高电流密度、高浓度碱的要求, 不断降低膜的成本, 让利于用户是当前离子膜的发展方向.结束语我国从 20 世纪 70 年代中期就着手全氟磺酸树脂, 全氟羧酸树脂和膜技术的研究、开发, 到目前为止, 已研制成100 mm ×100 mm 及260 mm × 1 100 mm的全氟磺酸、羧酸增强复合膜, 但还处于中试阶段, 工业化还有相当的差距.离子膜烧碱总量已近 280 万 t/ a, 进口膜按 700 美元/ m2, 膜的寿命按2.5 年计算, 仅进口膜需外汇 2 110 万美元, 每年购膜外汇额度将增到 3 010 万美元左右, 这是相当可观的数字, 因此, 实现离子膜国产化, 在世界的氯碱行业占有一席之地, 是十分迫切和必要的事.参考文献：[1]李凭力,王世昌.海水淡化技术现状及各种淡化方法评述[J].化工进展,2015,22(10).[2]井文涌,刘文龙.正渗透技术在海水淡化中的应用[J].现代化工学出版社,2016:14.[3]高艳玲,吕炳南,赵立军.海水淡化技术评述与成本分析[J].工程与技术,2015(2):28。

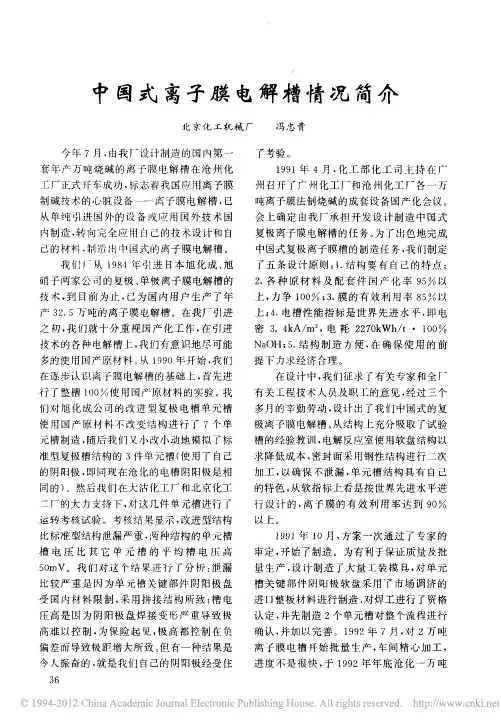

中国式离子膜电解槽情况简介[1]
