电解电容器的耐压测试方法

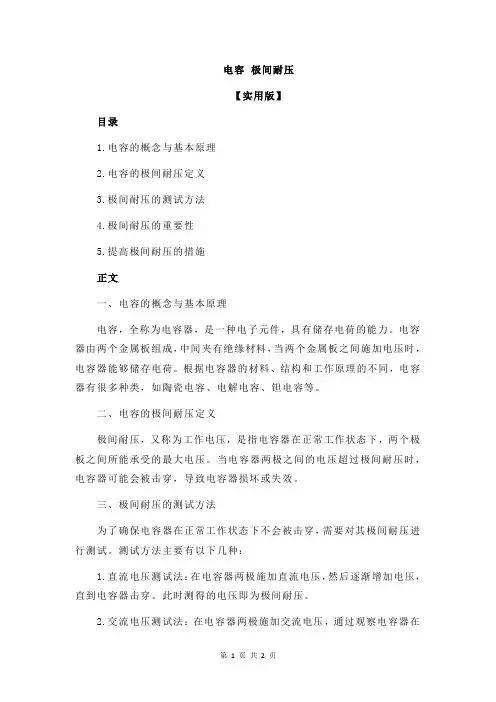

电容 极间耐压
电容极间耐压【实用版】目录1.电容的概念与基本原理2.电容的极间耐压定义3.极间耐压的测试方法4.极间耐压的重要性5.提高极间耐压的措施正文一、电容的概念与基本原理电容，全称为电容器，是一种电子元件，具有储存电荷的能力。
电容器由两个金属板组成，中间夹有绝缘材料，当两个金属板之间施加电压时，电容器能够储存电荷。
根据电容器的材料、结构和工作原理的不同，电容器有很多种类，如陶瓷电容、电解电容、钽电容等。
二、电容的极间耐压定义极间耐压，又称为工作电压，是指电容器在正常工作状态下，两个极板之间所能承受的最大电压。
当电容器两极之间的电压超过极间耐压时，电容器可能会被击穿，导致电容器损坏或失效。
三、极间耐压的测试方法为了确保电容器在正常工作状态下不会被击穿，需要对其极间耐压进行测试。
测试方法主要有以下几种：1.直流电压测试法：在电容器两极施加直流电压，然后逐渐增加电压，直到电容器击穿。
此时测得的电压即为极间耐压。
2.交流电压测试法：在电容器两极施加交流电压，通过观察电容器在电压变化过程中的响应，来判断其极间耐压。
3.动态电压测试法：在电容器两极施加动态电压，通过观察电容器在电压波形变化过程中的响应，来判断其极间耐压。
四、极间耐压的重要性极间耐压是电容器性能的重要指标之一，对于保证电容器正常工作和延长使用寿命具有重要意义。
在实际应用中，如果电容器的极间耐压不足，可能会导致电容器击穿、短路、发热等问题，严重时可能会损坏电路或设备。
五、提高极间耐压的措施为了提高电容器的极间耐压，可以从以下几个方面入手：1.选用合适的电容器材料和结构，以提高电容器的击穿强度。
2.在电容器设计过程中，优化电容器的结构参数，如减小极间距离、增加绝缘材料的厚度等，以提高极间耐压。
3.对于有极性电容器，注意正确连接极性，避免反向电压导致极间击穿。
4.在电路设计中，合理安排电容器的工作电压范围，避免超过电容器的极间耐压。
总之，电容器的极间耐压是评价其性能的重要指标，应引起广大电子工程师的关注。
电解电容 参数
电解电容参数一、电解电容简介电解电容是一种广泛应用于电子电路中的储能元件，其工作原理是基于电解液与电极之间的电化学反应。
电解电容的结构主要由阳极、阴极、电解质和外壳等部分组成。
阳极通常由金属材料制成，阴极由氧化物或其他金属材料制成，电解质则由电解液和隔离膜组成。
二、电解电容的主要参数1.容量（Capacitance）：电解电容的容量是指其储存电荷的能力，通常以法拉（F）为单位表示。
容量的大小取决于电解电容的结构和尺寸。
2.电压（Voltage）：电解电容的电压是指其所能承受的最大直流电压。
电压值越高，电容器的耐压性能越好，但其泄漏电流也会相应增加。
3.电阻（Resistance）：电解电容的电阻是指其内部导线的电阻值，通常以欧姆（Ω）为单位表示。
电阻值的大小会影响电容器的充放电速度和能量损失。
4.漏电流（Leakage Current）：电解电容的漏电流是指其工作时通过电解质和电极之间的微小电流。
漏电流的大小会影响电容器的储能效率和稳定性。
三、电解电容的特性与应用1.特性：电解电容具有较高的储能密度、较快的充放电速度、良好的耐压性能和较长的使用寿命等特点。
同时，其成本较低，易于大规模生产和使用。
2.应用领域：电解电容广泛应用于各种电子设备中，如计算机、通信设备、电源设备、汽车电子等。
在电源滤波、储能、去耦等方面发挥着重要作用。
四、电解电容的测试与评估1.测试方法：对电解电容进行测试时，通常采用电容器测试仪或电子显微镜等设备进行测量。
测试内容包括容量、电压、电阻和漏电流等参数的测量。
2.评估标准：评估电解电容的性能时，通常需要考虑其容量稳定性、耐压性能、泄漏电流大小以及使用寿命等因素。
此外，还需要考虑其环境适应性、可靠性和成本等因素。
五、电解电容的选择与使用1.选择原则：在选择电解电容时，需要根据电路的具体要求进行选择。
需要考虑电容器的容量、电压、电阻、泄漏电流以及环境适应性等因素。
同时，还需要考虑其成本和使用寿命等因素。
400v电解电容铝箔耐压标准
400v电解电容铝箔耐压标准400V电解电容铝箔耐压标准在电子行业中非常重要，特别是在电源和滤波电路中使用的情况下。
电解电容器作为一种常用的电子元器件，其耐压性能直接关系到电子设备的安全性和稳定性。
本文将围绕400V电解电容器的铝箔耐压标准展开讨论。
电解电容器是一种通过在电介质和两个金属电极之间形成电场来存储电能的器件。
在电解电容器中，铝箔作为一种常用的电介质，起到了增加电容器容量的作用。
然而，电介质的破裂或击穿会导致电容器的失效，甚至引起短路或火灾等严重事故。
因此，电解电容器的耐压性能非常重要。
400V电解电容铝箔的耐压标准通常参考国际电子工程师协会（Institute of Electrical and Electronics Engineers，IEEE）的标准。
此标准规定了电解电容器在工作电压下应具备的耐压能力。
根据IEEE标准，400V电解电容铝箔的耐压能力应至少为工作电压的1.5倍以上，即600V。
这是为了保证电容器在工作时不会发生击穿现象，确保设备的正常运行。
在实际生产过程中，为了确保电解电容铝箔的耐压性能符合标准要求，需要进行严格的检测和测试。
常见的测试方法包括直流耐压测试和交流耐压测试。
直流耐压测试是将电容器以一定的电压施加在其两个引线之间，并在设定的时间内观察是否发生击穿现象。
交流耐压测试则是将电容器以一定的交流电压施加在其两个引线之间，并在设定的时间内观察是否发生击穿现象。
这些测试方法能够有效地检测出电容器的耐压性能。
除了进行耐压测试，电解电容器的铝箔还需要符合一定的物理参数要求。
例如，铝箔的厚度、面积、纯度等都会影响到电容器的耐压性能。
一般来说，铝箔的厚度应足够薄，以加大电容的容量；铝箔的面积应足够大，以增加电解电容器的工作电压；铝箔的纯度应足够高，以提高电容器的可靠性和稳定性。
此外，在电解电容器的设计和制造过程中，还需要注意以下几点以确保其耐压性能：1.采用合适的电解电介质材料，如氧化铝等，具有良好的绝缘性能和耐压能力。
二极管 三极管 电解电容的检测方法
对于单极型的TVS，按照测量普通二极管的方法，可测出其正、反向电阻，一般正向电阻为4KΩ左右，反向电阻为无穷大。
对于双向极型的TVS，任意调换红、黑表笔测量其两引脚间的电阻值均应为无穷大，否则，说明管子性能不良或已经损坏。
6高频变阻二极管的检测
检测二极管的时候，将万用表调到测二极管的档位你就可以判断了，有示数的那一次万用表的红表笔所接的那一端就是正极
三极管就比较麻烦了啊，首先要判断ebc，这就要看器材的啊
二极管测试，如果是用指针式的万用表，把万用表拨到电阻档，用黑表笔接上二极管的正极，红表笔接上万用表的负极。看指针是不是大小了，将表笔反接，再测试，看阻值是不是到了无穷大。如果是，二极管良好。三极管、功率管的测试，比较麻烦
8单色发光二极管的检测
在万用表外部附接一节15V干电池，将万用表置R×10或R×100挡。这种接法就相当于给万用表串接上了15V电压，使检测电压增加至3V(发光二极管的开启电压为2V)。检测时，用万用表两表笔轮换接触发光二极管的两管脚。若管子性能良好，必定有一次能正常发光，此时，黑表笔所接的为正极，红表笔所接的为负极。
C检测最高反向击穿电压VRM。对于交流电来说，因为不断变化，因此最高反向工作电压也就是二极管承受的交流峰值电压。需要指出的是，最高反向工作电压并不是二极管的击穿电压。一般情况下，二极管的击穿电压要比最高反向工作电压高得多(约高一倍)。
2检测玻封硅高速开关二极管
检测硅高速开关二极管的方法与检测普通二极管的方法相同。不同的是，这种管子的正向电阻较大。用R×1k电阻挡测量，一般正向电阻值为5K～10K，反向电阻值为无穷大。
将万用表置于相应的直流电压挡。测试电压由兆欧表提供。测试时，摇动兆欧表，万用表所指示的电压值即为被测管子的VBO值。然后调换被测管子的两个引脚，用同样的方法测出VBR值。最后将VBO与VBR进行比较，两者的绝对值之差越小，说明被测双向触发二极管的对称性越好。

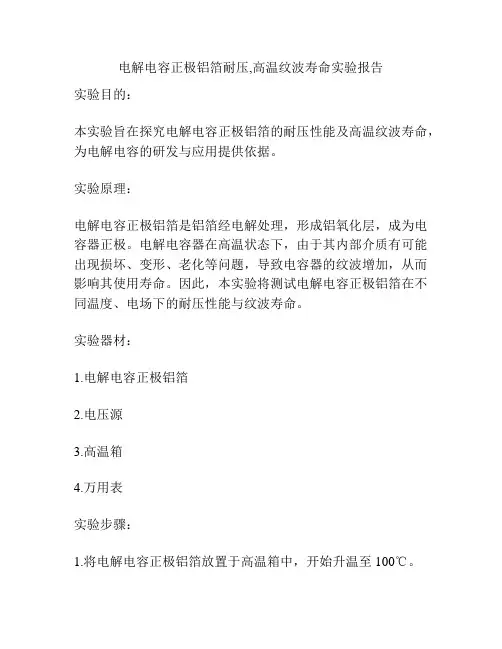

电解电容正极铝箔耐压,高温纹波寿命实验报告
电解电容正极铝箔耐压,高温纹波寿命实验报告实验目的：本实验旨在探究电解电容正极铝箔的耐压性能及高温纹波寿命，为电解电容的研发与应用提供依据。
实验原理：电解电容正极铝箔是铝箔经电解处理，形成铝氧化层，成为电容器正极。
电解电容器在高温状态下，由于其内部介质有可能出现损坏、变形、老化等问题，导致电容器的纹波增加，从而影响其使用寿命。
因此，本实验将测试电解电容正极铝箔在不同温度、电场下的耐压性能与纹波寿命。
实验器材：1.电解电容正极铝箔2.电压源3.高温箱4.万用表实验步骤：1.将电解电容正极铝箔放置于高温箱中，开始升温至100℃。
2.当高温箱温度达到100℃时，接通电源，设置电压为100V，记录耐压时间。
3.升温至110℃，重复步骤2。
4.升温至120℃，重复步骤2。
5.升温至130℃，重复步骤2。
6.通电5分钟后，关闭电源，记录纹波值。
7.整理数据，制作实验报告。
实验结果：实验中，以下是测试结果：1.温度为100℃时，电解电容正极铝箔的耐压时间为120s，纹波值为20mV。
2.温度为110℃时，电解电容正极铝箔的耐压时间为80s，纹波值为25mV。
3.温度为120℃时，电解电容正极铝箔的耐压时间为60s，纹波值为30mV。
4.温度为130℃时，电解电容正极铝箔的耐压时间为30s，纹波值为40mV。
说明：在本实验中，对电解电容正极铝箔进行了不同高温下的若干次测试，并发现铝箔在高温下的耐压性能与纹波值均有所降低。
通过实验数据可以发现，随着温度的升高，电解电容正极铝箔耐压时间降低，纹波值增加，这表明电容器采用这种材料时，在高温环境中使用的时间会受到影响，一次转换中的纹波值也会出现较大波动。
总结：通过本实验，我们可以看出电解电容正极铝箔在高温条件下的实验结果，因此我们在设计电解电容的时候，不仅要考虑电解电容器的使用情况，还要充分考虑其工作环境，从材料、结构等方面进行合理的设计，以提高电容器的稳定性和使用寿命，从而更好的发挥其功能。

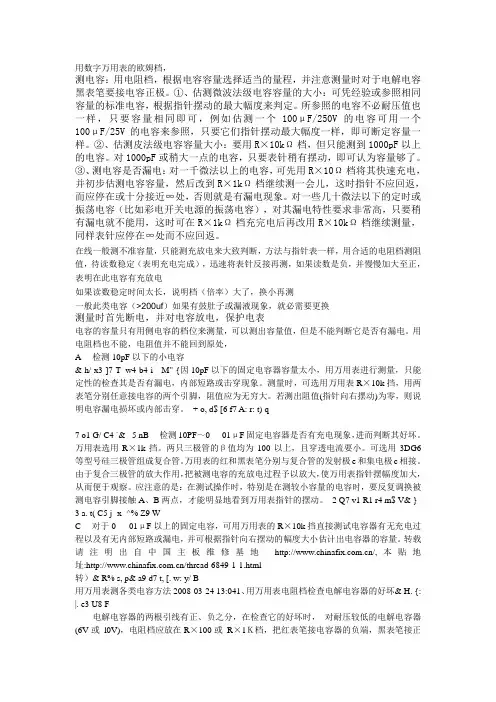

用数字万用表的欧姆档测
用数字万用表的欧姆档，测电容：用电阻档，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。
①、估测微波法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。
所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。
②、估测皮法级电容容量大小：要用R×10kΩ档，但只能测到1000pF以上的电容。
对1000pF或稍大一点的电容，只要表针稍有摆动，即可认为容量够了。
③、测电容是否漏电：对一千微法以上的电容，可先用R×10Ω档将其快速充电，并初步估测电容容量，然后改到R×1kΩ档继续测一会儿，这时指针不应回返，而应停在或十分接近∞处，否则就是有漏电现象。
对一些几十微法以下的定时或振荡电容（比如彩电开关电源的振荡电容），对其漏电特性要求非常高，只要稍有漏电就不能用，这时可在R×1kΩ档充完电后再改用R×10kΩ档继续测量，同样表针应停在∞处而不应回返。
在线一般测不准容量，只能测充放电来大致判断，方法与指针表一样，用合适的电阻档测阻值，待读数稳定（表明充电完成），迅速将表针反接再测，如果读数是负，并慢慢加大至正，表明在此电容有充放电如果读数稳定时间太长，说明档（倍率）大了，换小再测一般此类电容（>200uf）如果有鼓肚子或漏液现象，就必需要更换测量时首先断电，并对电容放电，保护电表电容的容量只有用侧电容的档位来测量，可以测出容量值，但是不能判断它是否有漏电。
用电阻档也不能，电阻值并不能回到原处，A 检测10pF以下的小电容& h/ x3 ]7 T- w4 b4 i M" {因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电，内部短路或击穿现象。
电解电容纹波的测试,计算及判定_ 应用报告
一、前言：铝电解电容的工作状态及工作环境,是影响其寿命的主要因素。
在众多因素中，又以环境温度的高低和 Ripple Current 纹波电流的大小对电容寿命的影响最大。
所以在实际使用中，电解电容Ripple Current有否超规格，电解电容工作温度有否超标准值，是影响电容失效爆浆的最主要原因，特别是在整机测试未对电解电容寿命进行估算计算的情况下，电解电容Ripple Current 的测试，计算及判定，尤为重要。
二、标准测试:1、一次侧Bulk Cap.纹波电流说明：一次侧Bulk Cap.纹波电流通常由基本频率(低频率)和高频(开关频率)电流构成，因此在计算时，要通过合成公式，利用频率系数计算出其在指定频率下的合成有效值。
(如图1所示) R/C(Ripple Current) = Lowf(Low Freq.Current) +Hif(High Freq. Current)一次侧Bulk Cap.是指：一次侧主电解电容；Lowf 是指：低频纹波电流有效值； Hif 是指：高频纹波电流有效值。
图(1)2、二次侧Filter Cap.纹波电流说明：二次侧Filer Cap.纹波电流通常由高频电流构成。
R/C(Ripple Current) = Hif(High Freq. Current) 二次侧Filter Cap.是指二次侧滤波电解电容。
3、温度机种名称： 机种编号： 机种类别： 电路拓扑：输出规格：编写单位：应用类别：材料应用受控日期：201 年 月 日应用编号：AR500XbcEedDFf P应用描述： 电解电容纹波电流的测试，计算及判定Temperature Meas. = Cap. Case 实测值.-----------此处指电容壳温。
三、計算公式 :1、一次侧Bulk Cap.纹波计算：R/C Stress(Ripple Current Stress) = ()()TFHifFLowf222/1/+R/C Stress：纹波电流计算压力值，F1=低频时的纹波系数(120Hz)，T= 纹波温度系数，F2=高频时的纹波系数(>10KHz)；2、二次侧Filter Cap.纹波计算:R/C Stress(Ripple Current Stress) = ()TF Hif2/F2 =高频时的纹波系数(>10KHz)，T = 纹波温度系数；R/C Stress：纹波电流计算压力值。
电容测试方法
电容测试方法电容测试是电子行业中常见的一项测试工作，用于检测电容器的性能和质量。
正确的电容测试方法能够确保电容器的正常工作，提高产品的质量和可靠性。
本文将介绍几种常见的电容测试方法，希望能对大家有所帮助。
首先，我们来介绍电容器的常见测试方法之一——直流电压测试。
在进行直流电压测试时，我们需要使用万用表或者专业的电容测试仪器。
首先，将电容器的两端引线连接到测试仪器上，然后选择直流电压档位进行测试。
通过测量电容器两端的电压值，我们可以初步判断电容器是否正常工作。
需要注意的是，在进行直流电压测试时，要确保电压值不超过电容器的额定工作电压，以免损坏电容器。
其次，交流电压测试也是常见的电容测试方法之一。
在进行交流电压测试时，同样需要使用万用表或者专业的电容测试仪器。
将电容器的两端引线连接到测试仪器上，选择交流电压档位进行测试。
通过测量电容器两端的交流电压值，我们可以进一步判断电容器的性能和质量。
交流电压测试可以更全面地检测电容器的工作状态，对于一些特殊工作环境下的电容器，交流电压测试尤为重要。
此外，频率特性测试也是电容器测试中的重要环节。
电容器的频率特性对其在电路中的使用有着重要影响，因此需要进行频率特性测试来确保电容器的稳定性和可靠性。
在进行频率特性测试时，需要使用专业的频率测试仪器，通过改变输入信号的频率，来测试电容器在不同频率下的性能表现。
通过频率特性测试，我们可以了解电容器在不同频率下的电容值、损耗因素等重要参数，为电容器在实际电路中的应用提供重要参考依据。
最后，温度特性测试也是电容器测试中不可忽视的一环。
电容器在不同温度下的性能表现直接影响着其在实际工作中的稳定性和可靠性。
因此，需要进行温度特性测试来全面了解电容器在不同温度下的性能变化。
在进行温度特性测试时，需要使用恒温箱或者其他恒温设备，通过改变环境温度来测试电容器的性能表现。
通过温度特性测试，我们可以了解电容器在不同温度下的电容值、损耗因素等重要参数，为电容器在不同工作环境下的应用提供重要参考依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电解电容器的耐压测试方法
来源:中电网作者:中电网时间:2008-06-29 16:44:11 字体:[大中小] 收藏我要投稿
电解电容器耐压测试及应用
电容的耐压，表示电容在一定条件下连续使用所能承受的电压。
如果加在电容上的工作电压超过额定电压，电容内部的绝缘介质就有可能被击穿，造成极片间短路或严重漏电。
因此，电容的工作电压不能大于其额定耐压，以保证电路可靠工作。
对于电解电容器，漏电流是性能指标中重要的一项。
电解电容的漏电流与电压的关系密切，漏电流随工作电压的增高而增大。
当工作电压接近阳极的赋能电压时，漏电流会急剧上升。
通过测试电解电容的漏电电流，可以推算出它的极限耐压和额定耐压，对于电路中电容耐压的取值，有直接的参考意义。
根据这个原理，笔者设计并制作了～款电容耐压测试仪，其线路简单、成本低廉、制作容易，较好地解决了业余条件下电容耐压测试的问题。
测试仪电路原理如附图所示。
变压器T1和T2型号相同，背靠背对接，提供高低压两组电源，并起到隔离作用。
低压的经整流滤波后，由R1、DWl、Q1、Ral～Ral 1组成电流可调的恒流源。
高压的经整流滤波后由Rbl～RblO、DW2分压，Q2输出可调的直流电压。
使用时选择合适的电压Uc和电流Jc，将被测电容接到Cxa、Cxb两点上，此时会看到电压表指针缓慢偏转，达到一定的位置后静止，指针所指的电压即为该电容在漏电电流为lc时所承受的耐压。
波段开关K3、K4(各单挡11位)分别是测试电压和电流(即漏电流)选择开关，其测试量程如表1所示。
表2为则试电路中的元件清单。
一、测试电路的使用方法
1．将测试电压调到比电容额定电压高一些的挡位。
如测试35V的申容．可将挡位放到64V，测试50v的电容，可将挡位放到64M 或96V。
挡位高一些对测试结果影响不大，只是挡位越高，三极管Q1的功耗相应会大一些。
2．选择合适的测试电流。
测试电流应根据电容容量来选择，容量越大测试电流也越大。
对于4700μF以上的电容，可选择大于10mA 的测试电流；对于1000～4700μF的电，容，可选择5mA左右的测试电流：对于10μF以下的电容，可选择0.2～1mA的测试电流。
3．红色鳄鱼夹接电容正极，黑色鳄鱼夹接电容负极。
接好后看到电压表指针先匀速缓慢偏转。
正常情况下偏转位置应超过额定电压，当达到某一值时其指针偏转变慢，并且越来越慢，最终静止下来，此时电容的漏电流等于Q1集电极的恒流电流，电压表所指示的电压，为此电容在漏电电流为Ic时所承受的耐压，可粗略认为是该电容的极限耐压。
4测试完毕后将开关K2闭合，待电容放电后取下。
表3是利用附图的测试电路测量的部分电解电容器的产品实例。
二、测试经验总结
1．电容容量越大，测试电流(漏电流)也应相应变大。
国产的铝电解电容器，在额定电压6.3～450V，标称容量10～680μF时，漏电流可按下列公式计算：
I≤(KxCxU)／1000
公式中：
I为漏电流(mA)；
K为系数(20℃±5℃时，K=O.03)
U为额定工作电压(V)；
C为标称容量(μF)：
2．由于电解电容器只能单向工作，如将电解电容正负端接反测试，在5mA电流下测试其电压会极低，大约只有4V左右。
3．长期不用的电解电容器，由于氧化膜的分解，容量、耐压都有一定的衰减，在第一次使用时，应先加低压(1／2额定耐压)老化一段时间(等效电解电容器的赋能)。
4．同样的容量和耐压的电解电容器，其体积较大、分量较重的一般耐压性能更好些；同样的容量和耐压的电解电容器，其相同的测试电流，电压指针偏转快的，漏电流较小。
5．正品电解电容极限耐压一般为其额定电压的120％左右。
6．当工作电压高于额定电压时，电容就较容易击穿。
因此选用电解电容时，应使额定电压高于实际工作电压，并要预留一定的余量，以应付电压的波动。
一般情况下，额定电压应高于实际工作电压的10％～20％，对于工作电压稳定性较差的电路，可酌情预留更大的余量。
7．使用本电路测试电解电容器，不会造成电容的损坏。
三、测试电路的改进
1．由于没有购买到合适的电压表头，DC250V以上挡不能指示。
如果能够换成DC320v表头就比较理想。
表头量程也不宜太大，否则会降低分辨率，用这样的表头去测试低耐压电容时，会造成读数偏差太大。
2．为了取得更准确的测试电压，可将Rbl～Rbl0分压电阻换成相应稳压值的稳压管(加限流电阻)或多圈精密可调电阻。
3．V1若换成数字式电压表，电压读数将更加直观、精确。
不过需另外加装一组DC5v浮动电源。
4．恒流电阻Ral～Rall，若用一只47∞电阻串联一只4.7kΩ多圈精密电位器代替后，其恒流值(1.1～12mA)可连续可调。
四、测试电路功能的扩展
除了测试电解电容，本仪表还可以测试以下元件的部分参数：
1．薄膜电容的耐压。
薄膜电容的极限耐压一般高于其额定电压的50％～100％，测试时选择小电流挡(<lmA)，电压可选择2倍额定电压。
相同容量的电容，充电速度越快，漏电流和损耗越小，质量越好。
金属化薄膜电容器在测试时如听到轻微的"啪啪"声，说明其内部有局部击穿，应降低测试电压。
2．压敏电阻的保护电压。
电压挡和电流挡都可以放在最大挡位测试，电压表头所指即为压敏电阻的保护电压。
3．LED的工作电压。
由于LED的工作电压较低(1.5-3V)，需在Cxal、Cxbl处并联数字电压表，电流挡选择5～10mA，通过数字表读数。
4．二极管的反向击穿电压。
对于1N4001系列耐压，其值小于250V的塑封二极管，电流挡可选择lmA，电压挡调至最高，利用电压表头读出其反向击穿电压。
5．稳压二极管的工作电压。
电流挡调至1～5mA，电压挡可略高于其额定值，在电压表头上可读出二极管的实际的稳压值。
