耐压测试方法
安规耐压测试方法
安规耐压测试方法
安规（Safety standard）是指针对电子产品在设计、制造、使用和维护过程中的安全问题所制定的一系列规范和标准。
耐压测试是安规测试中的一项重要测试之一，用于验证电子产品在正常和异常工作条件下的绝缘性能，以确保产品在使用过程中不会对人身安全造成危害。
以下是一种常见的耐压测试方法：
1. 准备测试设备：耐压测试仪、电源、绝缘电阻测试仪等。
2. 确定测试参数：根据产品的规格和安规要求，确定测试电压、测试时间和测试点等参数。
3. 连接测试设备：将产品与耐压测试仪和绝缘电阻测试仪等设备连接起来。
确保连接正确并稳定。
4. 设定测试电压和时间：根据产品的要求，设定测试电压和测试时间。
通常测试电压是产品额定电压的1.5倍或2倍。
5. 进行测试：将测试电压施加在产品的绝缘部分上，保持设定的测试时间。
期间观察产品的表现，如是否有漏电现象、击穿现象等。
6. 检测绝缘电阻：在测试电压下，使用绝缘电阻测试仪测量产品的绝缘电阻。
确保绝缘电阻符合规定的安全标准。
7. 记录测试结果：记录测试的电压、时间、测试点、绝缘电阻等数据，并评估测试结果是否符合安规要求。
需要注意的是，耐压测试应该在专业人员的指导和监督下进行，以确保测试的安全性和准确性。
此外，不同的电子产品和应用领域可能有不同的安规要求和测试方法，具体的耐压测试方法可能会有所不同。
因此，在进行耐压测试之前，建议仔细阅读产品的规格和安规要求，并遵循相关的标准和指南进行测试。
绝缘耐压测试方法
绝缘耐压测试方法
绝缘耐压测试是判断电器设备或电容的绝缘质量的一种测试方法。
以下是常见的绝缘耐压测试方法：
1．差压法：利用高压电源和放电器，通过比较绝缘物表面和内部的高压值，测量其绝缘实力，以确定其绝缘性能。
2．交流耐电压法：通过将高压电源和测试绝缘物之间的电极通电，应用高电压使其达到一定的电位差，观察测试绝缘物的电流、电压值，以确定其耐压性能。
3．直流耐电压法：使用直流电源串联滤波电容和电阻，对测试绝缘物施加一定的直流电压，观察其电流值，从而确定其耐压性能。
4．电磁感应法：利用电磁感应原理，将激励电压施加于测试绝缘物中，通过观察振荡电压值和电流值的变化，判断其绝缘实力。
绝缘耐压测试应该在符合包装、隔离和安全要求的地方进行，并遵循相应的测试标准和程序。
低压成套设备耐压试验方法
低压成套设备耐压试验方法
低压成套设备通常需要进行耐压试验以确保其安全性和可靠性。
耐压试验是通过将设备置于一定的电压或电流条件下，在一定时间内进行测试，以验证设备在正常和异常条件下的性能和稳定性。
以下是一般的低压成套设备耐压试验方法：
1.耐压测试（Hipot测试）：这种测试用于检验设备在高电压下的绝缘性能。
设备会暂时施加高于额定工作电压的电压（通常为1.5倍到2倍额定电压），并持续一段时间。
这有助于发现可能存在的绝缘缺陷或故障。
2.绝缘电阻测试：该测试旨在测量设备的绝缘电阻。
通过施加一定的电压
并测量设备的绝缘电阻值来评估绝缘系统的有效性。
这有助于发现绝缘故障或损坏。
3.漏电流测试：漏电流测试用于评估设备的绝缘性能和电气安全。
通过测
量设备在正常工作条件下的漏电流来判断设备的绝缘状态是否正常。
4.温升测试：该测试旨在测量设备在运行状态下的温度变化情况。
通过监
测设备在一定时间内的运行情况并测量温升，以确保设备在正常工作条件下不会过热。
5.运行稳定性测试：将设备置于额定工作电压下进行长时间运行测试，以
验证设备的稳定性和可靠性。
检查设备在长时间运行后是否出现故障或性能下降。
以上测试方法是通常用于低压成套设备的耐压试验。
不同的设备类型和标准可能需要进行特定的测试，因此在进行耐压试验之前，最好根据设备的规格、制造商指南或当地标准进行详细了解和评估。

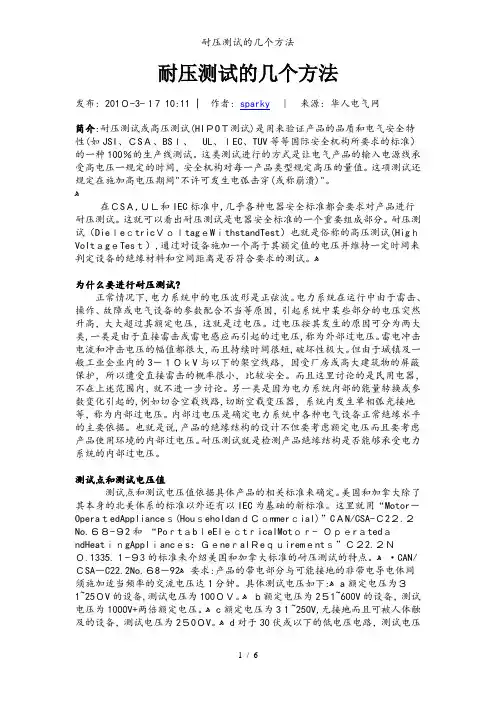

耐压测试的几个方法
耐压测试的几个方法发布: 201０-3-１7 10:11 | 作者: sparky｜来源: 华人电气网简介:耐压测试或高压测试(HIＰOＴ测试)是用来验证产品的品质和电气安全特性(如JSI、ＣSＡ、BSＩ、UL、ＩEC、TUV等等国际安全机构所要求的标准）的一种100％的生产线测试。
这类测试进行的方式是让电气产品的输入电源线承受高电压一规定的时间，安全机构对每一产品类型规定高压的量值。
这项测试还规定在施加高电压期间"不许可发生电弧击穿(或称崩溃)"。
ﻫ在ＣSＡ,ＵＬ和IEC标准中,几乎各种电器安全标准都会要求对产品进行耐压测试。
这就可以看出耐压测试是电器安全标准的一个重要组成部分。
耐压测试（DieｌeｃtricＶｏｌtagｅWｉthstandTest）也就是俗称的高压测试(HigｈVoltａgｅTesｔ）,通过对设备施加一个高于其额定值的电压并维持一定时间来判定设备的绝缘材料和空间距离是否符合要求的测试。
ﻫ为什么要进行耐压测试?正常情况下,电力系统中的电压波形是正弦波。
电力系统在运行中由于雷击、操作、故障或电气设备的参数配合不当等原因，引起系统中某些部分的电压突然升高，大大超过其额定电压，这就是过电压。
过电压按其发生的原因可分为两大类,一类是由于直接雷击或雷电感应而引起的过电压,称为外部过电压。
雷电冲击电流和冲击电压的幅值都很大,而且持续时间很短,破坏性极大。
但由于城镇及一般工业企业内的3－１０ｋV与以下的架空线路，因受厂房或高大建筑物的屏蔽保护，所以遭受直接雷击的概率很小，比较安全。
而且这里讨论的是民用电器，不在上述范围内，就不进一步讨论。
另一类是因为电力系统内部的能量转换或参数变化引起的,例如切合空载线路,切断空载变压器，系统内发生单相弧光接地等，称为内部过电压。
内部过电压是确定电力系统中各种电气设备正常绝缘水平的主要依据。
也就是说,产品的绝缘结构的设计不但要考虑额定电压而且要考虑产品使用环境的内部过电压。
耐压测试的几个方法
耐压测试的几个方法发布: 2010-3-17 10:11 | 作者: | 来源: 华人电气网简介：耐压测试或高压测试(HIPOT测试)是用来验证产品的品质和电气安全特性(如JSI、CSA、BSI、 UL、IEC、TUV等等国际安全机构所要求的标准)的一种100%的生产线测试。
这类测试进行的方式是让电气产品的输入电源线承受高电压一规定的时间，安全机构对每一产品类型规定高压的量值。
这项测试还规定在施加高电压期间"不许可发生电弧击穿(或称崩溃)"。
在CSA，UL和IEC标准中，几乎各种电器安全标准都会要求对产品进行耐压测试。
这就可以看出耐压测试是电器安全标准的一个重要组成部分。
耐压测试（DielectricVoltageWithstandTest）也就是俗称的高压测试（HighVoltageTest），通过对设备施加一个高于其额定值的电压并维持一定时间来判定设备的绝缘材料和空间距离是否符合要求的测试。
为什么要进行耐压测试？正常情况下，电力系统中的电压波形是正弦波。
电力系统在运行中由于雷击、操作、故障或电气设备的参数配合不当等原因，引起系统中某些部分的电压突然升高，大大超过其额定电压，这就是过电压。
过电压按其发生的原因可分为两大类，一类是由于直接雷击或雷电感应而引起的过电压，称为外部过电压。
雷电冲击电流和冲击电压的幅值都很大，而且持续时间很短，破坏性极大。
但由于城镇及一般工业企业内的3－10kV与以下的架空线路，因受厂房或高大建筑物的屏蔽保护，所以遭受直接雷击的概率很小，比较安全。
而且这里讨论的是民用电器，不在上述范围内，就不进一步讨论。
另一类是因为电力系统内部的能量转换或参数变化引起的，例如切合空载线路，切断空载变压器，系统内发生单相弧光接地等，称为内部过电压。
内部过电压是确定电力系统中各种电气设备正常绝缘水平的主要依据。
也就是说，产品的绝缘结构的设计不但要考虑额定电压而且要考虑产品使用环境的内部过电压。
电路板耐压测试方法
电路板耐压测试方法
电路板耐压测试是为了验证电路板的绝缘性能，通常有以下几种常用的测试方法：
1. 漏电流测试：将电路板加到一定电压，通过测试仪器测量电路板上的漏电流。
一般情况下，漏电流应小于规定的安全标准。
2. 电阻测量：通过在电路板上加上一定电压，测量电路板上的电阻值，以验证电路板的绝缘性能。
根据电阻的大小，来判断电路板的绝缘性能好坏。
3. 环境试验：将电路板置于高温高湿或低温低湿的环境中，通过一定时间的测试，检查电路板是否出现绝缘性能下降的情况，以确定电路板的耐压性能。
4. 热冲击试验：将电路板放入高温箱或低温箱中，进行温度快速变化的试验，以测试电路板绝缘性能在温度变化时的稳定性。
5. 高电压耐受试验：通过给电路板加上高压电，观察电路板是否出现击穿现象，以确定电路板的耐压性能。
这些测试方法可以根据电路板的实际情况和测试要求进行选择和组合使用。
同时，需要使用具有相应认证的测试仪器，确保测试结果准确可靠。
耐压测试的几个方法
耐压测试的几个方法发布: 2010-3-17 10:11 | 作者: sparky | 来源: 华人电气网简介：耐压测试或高压测试(HIPOT测试)是用来验证产品的品质和电气安全特性(如JSI、CSA、BSI、 UL、IEC、TUV等等国际安全机构所要求的标准)的一种100%的生产线测试。
这类测试进行的方式是让电气产品的输入电源线承受高电压一规定的时间，安全机构对每一产品类型规定高压的量值。
这项测试还规定在施加高电压期间"不许可发生电弧击穿(或称崩溃)"。
在CSA，UL和IEC标准中，几乎各种电器安全标准都会要求对产品进行耐压测试。
这就可以看出耐压测试是电器安全标准的一个重要组成部分。
耐压测试（DielectricVoltageWithstandTest）也就是俗称的高压测试（HighVoltageTest），通过对设备施加一个高于其额定值的电压并维持一定时间来判定设备的绝缘材料和空间距离是否符合要求的测试。
为什么要进行耐压测试？正常情况下，电力系统中的电压波形是正弦波。
电力系统在运行中由于雷击、操作、故障或电气设备的参数配合不当等原因，引起系统中某些部分的电压突然升高，大大超过其额定电压，这就是过电压。
过电压按其发生的原因可分为两大类，一类是由于直接雷击或雷电感应而引起的过电压，称为外部过电压。
雷电冲击电流和冲击电压的幅值都很大，而且持续时间很短，破坏性极大。
但由于城镇及一般工业企业内的3－10kV和以下的架空线路，因受厂房或高大建筑物的屏蔽保护，所以遭受直接雷击的概率很小，比较安全。
而且这里讨论的是民用电器，不在上述范围内，就不进一步讨论。
另一类是因为电力系统内部的能量转换或参数变化引起的，例如切合空载线路，切断空载变压器，系统内发生单相弧光接地等，称为内部过电压。
内部过电压是确定电力系统中各种电气设备正常绝缘水平的主要依据。
也就是说，产品的绝缘结构的设计不但要考虑额定电压而且要考虑产品使用环境的内部过电压。
耐压试验操作方法
耐压试验操作方法
1.检查设备：在进行耐压试验之前，必须检查设备的状态以确保其可用性和安全性。
检查设备的接线、绝缘、终端盒和绝缘材料。
2.选取适当的电压：根据设备的额定电压和绝缘材料的等级，选择适当的电压进行试验。
选择的电压应该足够高，以验证设备的绝缘性能，但不应该过高，以避免设备过载。
3.连接测试仪器：根据设备的尺寸和形状，选择适当的测试夹具和接线。
将测试仪器连接到设备的两端，并确保连接牢固、接触良好。
4.开始测试：开启测试仪器，在设备上施加所选电压，并保持一段时间，观察电压的响应并记录测试结果。
在测试过程中，保持安全距离，并随时观察设备的状态以确保安全。
5.结束测试：在测试完成后，停止测试，并断开测试仪器的连接。
将测试结果记录在测试报告中，以备日后参考。
6.验证测试结果：将测试结果和设备的规格标准进行比较，以验证其绝缘性能是否满足要求。
如果测试结果未达到标准，应采取适当的措施来改善设备的绝缘性能。
绝缘耐压测试方法及标准
绝缘耐压测试方法及标准绝缘耐压测试是一种重要的电气特性测试方法，用于检测电气设备的绝缘性能是否符合要求。
该测试主要是通过施加高压电源对设备绝缘进行试验，以评估其耐受高电压的能力。
以下是绝缘耐压测试方法及标准的详细内容：一、绝缘耐压测试方法1. 准备工作：测试前需要检查电气设备的绝缘材料是否完好无损，清除表面污垢和湿气，确保测试结果的准确性。
接下来，需要将测试设备与电源连接，调整电源电压至设备所需的测试电压。
2. 测试步骤：在测试前应确保测试环境安全，避免因测试过程中的电击造成人身伤害。
测试过程中，需要逐步增加测试电压，以检测设备的耐压性能。
测试时，应记录下测试电压值、测试时间和测试结果信息。
3. 分析测试数据：测试后，需要将测试数据进行分析和评估，以确定设备是否符合标准要求。
如果测试结果不符合标准，则需要进一步进行故障排查和维修。
二、绝缘耐压测试标准1. 国际标准：IEC 60243-1《绝缘材料及其系统的电气特性第1部分：一般原则》涵盖了绝缘材料及其系统的电气特性测试方法和标准。
2. 国家标准：GB/T 1408.1-2018《高电压绝缘试验第1部分：绝缘介质的绝缘强度试验》规定了绝缘强度试验的测试方法、标准和评价标准。
3. 行业标准：GB/T 16927.1-2011《电气设备的试验第1部分：一般规定和试验程序》规定了电气设备试验的一般规定和试验程序。
综上所述，绝缘耐压测试是一项重要的电气特性测试，可以有效地评估电气设备的绝缘性能，保证设备正常运行。
在测试过程中，需要注意测试环境的安全性，以免造成人身伤害。
同时，需要遵守相关的国际、国家和行业标准，确保测试结果的准确性和可靠性。
耐压测试的几种方法
耐压测试的几种方法一、纸绝缘电力电缆只采用直流耐压试验(1)电缆电容量大，进行交流耐压试验需要容量大的试验变压器，现场不具备这样的试验条件。
(2)交流耐压试验有可能在纸绝缘电缆空隙中产生游离放电而损害电缆，电压数值相同时，交流电压对电缆绝缘的损害较直流电压严重得多。
(3)直流耐压试验时，可同时测量泄漏电流，根据泄漏电流的数值及其随时间的变化或泄漏电流与试验电压的关系可判断电缆的绝缘状况。
(4)若纸绝缘存在局部空隙缺陷，直流电压大部分分布在与缺陷相关的部位上，因此更容易暴露电缆的局部缺陷。
二、聚乙烯电缆不宜采用直流高压进行耐压试验交联聚乙烯电缆绝缘在交、直流电压下的电场分布不同。
交联聚乙烯电缆绝缘层是采用聚乙烯经化学交联而成，属整体型绝缘结构，其介电常数为2.1~2.3，且一般不受温度变化的影响。
在交流电压下，交联聚乙烯电缆绝缘层内的电场分布是由介电常数决定的，即电场强度是按介电常数而反比例分配的，这种分布是比较稳定的。
在直流电压作用下，其绝缘层中的电场强度是按绝缘电阻系数而正比例地分配，而绝缘电阻系数分布是不均匀的。
这是因为在交联聚乙烯电缆交联过程中不可避免地溶入一定量的副产品，如甲烷、乙酰苯、聚乙醇等，它们具有相对小的绝缘电阻系数，且在绝缘层径向的分布是不均匀的，所以，在直流电压下，交联聚乙烯电缆绝缘层中的电场分布不同于理想的圆柱体绝缘结构，而与材料的不均匀性有关。
三、充油电缆主绝缘投运后不做直流耐压试验(1)用其他试验进行监视。
在运行中，外力可能对自容式充油电缆线路有破坏作用，这可以通过测量外护套的绝缘电阻和对油压进行监视；绝缘老化则可通过油性能变化进行监视，因此，不必要再进行直流耐压试验。
(2)电压高，试验困难。
自容式充油电缆的电压等级高，因此试验电压也高，而且在终端头周围还有许多其他电气设备， 一般难以进行电压很高的耐压试验。
基于上述原因，电容式充油电缆的主绝缘在投运后，除特殊情况外，一般不做直流耐压试验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
耐压测试操作方法
一、操作前的准备：
1．检查地线端接地是否处于良好状态。
2．操作人员使用前应带发绝缘手套，脚下垫好绝缘皮垫。
3．插上220V电源插头，将“高压调节”度盘逆时针方向旋转回零，按下电源开关。
二、操作步骤：
A．开机及运行检查：
1．将高压表笔（红色）输出端悬空放好
2．先按下“启动”按钮，按下“漏电流预置”开关，选择漏电流量程，漏电流的值为5mA 3．将定时开关打开，将时间设定为5
4．旋转“高压调节”度盘，设定测试电压值为3kV
5．开始测试前将红、黑表笔接触点检治具（点检治具为600Ω的电阻），当仪器发出报警时，则表明仪器正常
6．当仪器不能正常报警时，操作员应立即停用且报告给主管，主管应立即给予处理，生产线换用已经校验之耐压测试仪，且不能正常报警之耐压测试仪应做送修处理（修理后需经法定计量方可重新使用），并追溯已检验之产品
B．受试设备耐压测试：
7．在第5步完成后，按下“复位”按钮，在确定电压指示为“0”，测试灯熄灭的情况下，将高压表笔夹（红色）和低压表笔夹（黑色）分别接到被测电器LN端和金属外壳上合格，若有声光报警则认为被测试品不合格
8．按下“启动”按钮，测试灯亮。
按规定的时间测试高压，若无声光报警则认为高压测试合格，若有声光报警则认为被测试品不合格。
9．重复7和8动作直至所有测试完毕。
10．每天使用完毕后，放好两表笔，逆时针方向旋转“高压调节”度盘到零位，关闭电源开关。
编制: 审核: 批准: 日期:
本文件起草部门:质检部
本文件发至:生产部、质检部
附:
耐压测试仪功能检查表
注：请在每日开班工作前进行耐压仪功能检查，各项目正常才能使用。
项目正常的请打“√”，有问题的请打“×”并记录问题现象及及时报告处理，仪表停用时请打“○”。
