穹顶采光顶玻璃幕墙的安装
采光顶幕墙安装施工方案
采光顶幕墙安装施工方案1.引言采光顶幕墙是一种在建筑物的顶部安装的透明墙体，可以提供自然光线的采光效果。
本文档将介绍采光顶幕墙的安装施工方案，包括材料准备、施工步骤以及注意事项。
2.材料准备在进行采光顶幕墙的安装施工之前，需要准备以下材料： - 透明玻璃板：用于构成采光顶幕墙主要的透明部分，应选择高质量的耐候玻璃。
- 铝合金型材：用于连接和固定透明玻璃板的支架，应选择具有良好强度和耐腐蚀性的铝合金材料。
- 密封胶：用于填充和密封透明玻璃板和铝合金型材之间的缝隙，应选择具有良好耐候性和粘结性的密封胶。
- 安装工具：包括螺丝刀、螺丝扳手、切割工具等。
3.施工步骤3.1 准备工作在进行采光顶幕墙安装施工之前，需要进行以下准备工作： - 清理施工区域，确保施工区域干净无障碍。
- 检查施工图纸，确认采光顶幕墙的尺寸和位置。
- 准备好所需材料和安装工具。
3.2 安装支架根据施工图纸确定的位置，首先安装铝合金支架，具体步骤如下：1. 使用螺丝扳手将铝合金型材连接起来，形成支架的基本框架。
2. 使用水平仪调整支架的水平度，确保支架平稳并与建筑物紧密连接。
3. 根据需要，在支架上添加横向和纵向的连接件以增强支撑和稳定性。
3.3 安装玻璃板安装支架后，可以开始安装透明玻璃板，具体步骤如下： 1. 使用切割工具按照需要的大小将透明玻璃板裁剪成合适的尺寸。
2. 将裁剪好的透明玻璃板放入铝合金支架的槽口中，并确保玻璃板与支架之间的间隙均匀。
3. 使用螺丝刀将玻璃板固定在支架上，确保玻璃板牢固不松动。
4. 重复以上步骤，直到所有透明玻璃板都安装完毕。
3.4 密封处理安装完透明玻璃板后，需要进行密封处理，以确保采光顶幕墙的防水性能和耐候性，具体步骤如下： 1. 使用密封胶将透明玻璃板和铝合金支架之间的缝隙填充完整。
2. 使用刮刀平整密封胶，确保密封胶与透明玻璃板和铝合金支架之间的贴合度。
3. 清理多余的密封胶，保持采光顶幕墙的外观整洁。
玻璃幕墙及采光顶施工方案
玻璃幕墙及采光顶施工方案一、方案概述玻璃幕墙是以玻璃为主要构件材料的外墙装饰体系，能够提供良好的采光和景观效果。
采光顶是一种安装在建筑顶部的透光建筑结构，用于增加室内采光和通风。
本方案旨在提供一个完整的玻璃幕墙和采光顶的施工方案，确保施工过程安全可靠，并满足设计要求。
二、施工流程1.前期准备a.对施工现场进行清理，并确保地基平整。
b.审查和分析设计图纸，确定施工顺序和材料需求。
2.地基和基础工程a.根据设计图纸进行地基和基础的施工，确保牢固和稳定。
b.按照设计要求进行地基和基础的验收。
3.结构安装a.进行玻璃幕墙主体结构的安装，包括铝合金框架和彩色玻璃板。
b.使用专业工具和设备进行安装和连接，确保结构稳定可靠。
4.玻璃安装a.根据设计要求，安装透明玻璃板，确保无裂纹和漏光现象。
b.使用合适的密封材料进行玻璃与结构之间的连接，确保密封性能。
5.附件安装a.安装玻璃幕墙的附件，如门窗、扶手和栏杆等。
b.使用专业工具进行调整和固定，确保附件的安全和稳定。
6.屋面结构搭建a.根据设计要求进行采光顶结构的搭建，包括钢架和透明材料。
b.使用合适的连接件进行连接，确保结构牢固和稳定。
7.采光材料安装a.安装透明材料，如玻璃或塑料板，确保采光效果和耐久性。
b.使用透明粘合剂或密封材料进行连接，确保密封性能。
8.结构调整和整体验收a.对玻璃幕墙和采光顶进行结构调整，确保整体稳定可靠。
b.进行整体验收，包括材料质量、施工质量和安全性能等。
三、施工安全1.在施工过程中，必须遵守相关的安全规范和操作规程，保证人员和设备的安全。
2.施工现场应设置必要的围挡和标识牌，提醒施工人员注意安全。
3.严禁超过设备和材料的额定载荷，避免发生意外事故。
4.在高处作业时，必须佩戴安全帽、安全带等个人防护装备，确保人员的安全。
5.施工过程中，必须定期开展安全检查和培训，提高施工人员的安全意识。
四、质量保证1.在施工过程中，必须遵循施工图纸和设计要求，确保施工质量符合标准。

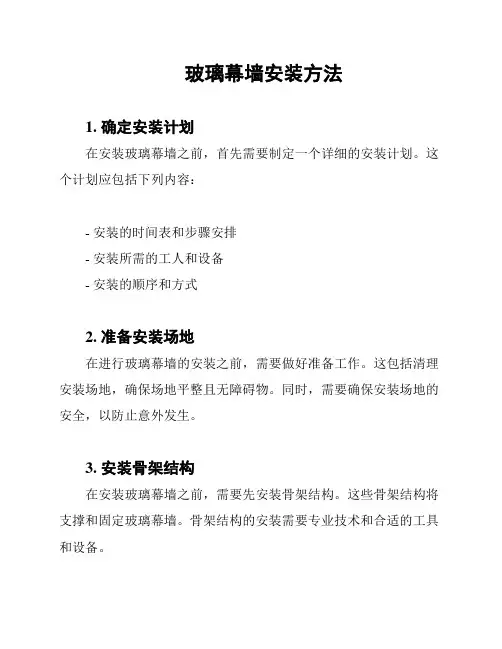

玻璃幕墙安装方法
玻璃幕墙安装方法
1. 确定安装计划
在安装玻璃幕墙之前，首先需要制定一个详细的安装计划。
这个计划应包括下列内容：
- 安装的时间表和步骤安排
- 安装所需的工人和设备
- 安装的顺序和方式
2. 准备安装场地
在进行玻璃幕墙的安装之前，需要做好准备工作。
这包括清理安装场地，确保场地平整且无障碍物。
同时，需要确保安装场地的安全，以防止意外发生。
3. 安装骨架结构
在安装玻璃幕墙之前，需要先安装骨架结构。
这些骨架结构将支撑和固定玻璃幕墙。
骨架结构的安装需要专业技术和合适的工具和设备。
4. 安装玻璃板
安装骨架结构后，可以开始安装玻璃板。
在安装玻璃板之前，需要先将玻璃板清洁干净并检查是否有损坏或缺陷。
然后，将玻璃板按照预定的顺序和方式安装到骨架结构上。
安装过程中需要注意操作细节，确保玻璃板的安装质量和稳定性。
5. 确保安装质量
安装完成后，需要进行安装质量的检查。
检查内容包括玻璃幕墙的平整度、密封性和稳定性等。
如有必要，可以进行必要的调整和修复，以确保安装质量达到要求。
6. 清理安装场地
安装完成后，需要对安装场地进行清理工作。
清理包括清除安装过程中产生的垃圾和杂物，并保持场地整洁和安全。
以上是玻璃幕墙的安装方法。
在进行安装时，请确保按照相关规范和要求进行操作，以确保安全和质量。
玻璃幕墙安装施工工序
玻璃幕墙安装施工工序
一、准备工作
在进行玻璃幕墙安装施工之前，首先需要进行准备工作。
包括确认设计图纸、测量现场尺寸、准备必要的施工材料和设备等。
二、基础处理
在确定准备工作完成后，需要对安装玻璃幕墙的基础进行处理。
为了确保玻璃幕墙的稳固性和安全性，基础处理是非常重要的一步。
三、框架安装
框架安装是玻璃幕墙安装的关键步骤。
在这个阶段，需要将预制好的铝合金或钢结构框架按照设计要求进行安装，并确保框架的水平和垂直度。
四、玻璃安装
在框架安装完成之后，就可以进行玻璃安装了。
玻璃的安装需要谨慎操作，确保玻璃的整体性和平整度。
同时，需要使用专业的安装设备和工具，确保安装的质量和效率。
五、密封胶安装
为了保证玻璃幕墙的密封性和防水性，需要在玻璃安装完成后进行密封胶的安装。
密封胶的选择和施工也要符合相关标准和要求，以确保玻璃幕墙的使用寿命和安全性。
六、清洁和验收
最后，在所有工序完成之后，需要对安装好的玻璃幕墙进行清洁和验收。
清洁是为了保持玻璃的光洁度和美观度，验收是为了确保玻璃幕墙的安装质量和符合设计要求。
综上所述，玻璃幕墙安装施工工序包括准备工作、基础处理、框架安装、玻璃安装、密封胶安装、清洁和验收等步骤。
每个工序都至关重要，需要精心设计和细致施工，以确保玻璃幕墙的质量和安全性。
在实际操作中，施工人员应严格按照流程操作，做好各项安全措施和质量检查，确保玻璃幕墙的安装顺利进行。
采光顶玻璃安装施工方案
本工程为某商业综合体采光顶玻璃安装工程，工程地点位于XX市XX区。
本工程采用钢骨架玻璃采光顶，总面积约为1000平方米。
本方案针对采光顶玻璃的安装施工进行详细说明。
二、施工准备1. 材料准备：钢骨架、玻璃、密封胶、连接件、预埋件等。
2. 工具准备：水准仪、经纬仪、线锤、扳手、电焊机、切割机、电动葫芦、手动葫芦、玻璃专用吊带、木方垫块等。
3. 人员准备：项目经理、施工员、木工、焊工、电工、玻璃安装工等。
三、施工工艺1. 测量放线（1）根据主体结构施工图纸，进行现场复核，确定轴线、标高及预埋件位置。
（2）根据复核结果，进行全面测量放线，确定采光顶安装轴线、标高。
（3）垂直方向及水平方向控制做好标识，水平标高各楼层至少闭合一圈。
（4）严格控制测量误差，垂直方向偏差不大于10mm，水平方向偏差不大于4mm。
2. 预埋件施工（1）根据测量放线结果，进行预埋件定位。
（2）预埋件材质、规格型号、涂膜层厚度符合要求。
（3）预埋件与主体结构连接牢固，预埋件中心线偏差不大于5mm。
3. 钢骨架安装（1）根据测量放线结果，进行钢骨架定位。
（2）钢骨架焊接、连接牢固，焊接质量符合要求。
（3）钢骨架安装过程中，注意预留伸缩缝，防止因温度变化引起变形。
4. 玻璃安装（1）根据设计要求，选择安全玻璃，如夹层玻璃或夹层中空玻璃。
（2）单片玻璃厚度不宜小于6mm，夹层玻璃原片厚度不宜小于5mm。
（3）玻璃安装前，对钢骨架进行清理，确保无油污、灰尘等。
（4）玻璃安装过程中，采用电动葫芦或手动葫芦进行吊运，玻璃专用吊带固定。
（5）玻璃安装到位后，进行临时固定，确保玻璃安全。
5. 密封胶施工（1）选择符合要求的密封胶，如硅酮密封胶。
（2）按照设计要求，进行密封胶施工，确保密封效果。
（3）密封胶施工过程中，注意保持平整、均匀。
6. 防火、防雷处理（1）按照设计要求，进行防火涂料施工。
（2）进行避雷连接，确保采光顶安全。
7. 竣工验收（1）对采光顶进行自检、互检、专检，确保质量符合要求。
玻璃幕墙安装步骤详解
玻璃幕墙安装步骤详解玻璃幕墙是现代建筑中常见的装饰材料之一，它以其透明、美观、环保等特点受到了广泛的应用。
然而，玻璃幕墙的安装是一项复杂的工程，需要经过一系列的步骤才能确保安全可靠。
本文将为您详细介绍玻璃幕墙的安装步骤。
一、准备工作玻璃幕墙安装前的准备工作至关重要。
首先，根据设计方案和施工图纸确认所需的材料和设备。
然后，准备施工所需的工具和设备，包括起重机、脚手架、安全绳索等。
最后，组织人员，明确各自职责，确保施工过程的安全有序进行。
二、确定安装位置根据设计方案和施工图纸，确定玻璃幕墙的安装位置。
在开始安装前，需要先在墙体上标出安装位置，并进行测量，确保玻璃幕墙的尺寸和位置符合要求。
三、安装幕墙结构首先，安装幕墙结构的主体框架。
根据设计方案和施工图纸，将主体框架的构件按照预定的位置和尺寸进行安装。
这一步需要精确测量和定位，确保主体框架的水平、垂直和稳固。
接下来，安装幕墙结构的辅助构件。
根据设计方案，安装辅助构件，如连接件、支撑件等。
这些辅助构件的安装需要与主体框架进行连接，确保整个幕墙结构的牢固性和稳定性。
四、安装玻璃板在幕墙结构安装完成后，开始安装玻璃板。
首先，将玻璃板运至安装位置，并进行检查，确保玻璃板完好无损。
然后，将玻璃板放置到主体框架的固定槽内，注意对玻璃板进行正确位置的调整和对齐。
接下来，使用密封胶进行固定。
在玻璃板之间和与主体框架之间涂抹密封胶，并用密封带进行加固，以确保玻璃板的牢固性和密封性。
同时，注意在施工过程中防止玻璃板因外力碰撞而损坏。
五、进行安全检查安装完成后，进行安全检查。
检查幕墙结构和玻璃板是否牢固，密封是否完好，无松动、破损等现象。
同时，检查安装位置周围的环境是否清理干净，是否存在安全隐患。
六、进行验收在保证安全可靠的前提下，进行幕墙安装的验收。
根据设计方案和施工图纸的要求，对幕墙的整体质量进行评估，确保达到设计要求和建筑标准。
总结玻璃幕墙的安装是一项繁琐而重要的工程，必须严格按照规范和标准进行。
玻璃幕墙安装步骤详解及施工注意事项
玻璃幕墙安装步骤详解及施工注意事项玻璃幕墙作为现代建筑设计中常见的构件之一，不仅美观大方，还具有良好的隔热、隔音和采光效果。
然而，玻璃幕墙的安装是一项繁琐而复杂的任务，需要严格按照一定的步骤进行施工，以确保其安全、稳定和长久使用。
本文将详细讲解玻璃幕墙的安装步骤，并介绍施工中需要注意的事项。
一、玻璃幕墙安装步骤1. 测量和设计：在进行玻璃幕墙安装之前，首先需要进行详细的测量和设计工作。
根据建筑的结构和尺寸，确定玻璃的规格和数量，并绘制出详细的图纸和施工方案。
2. 准备工作：在进行实际施工之前，需要对现场进行必要的准备工作。
清理施工现场，确保基础和支撑结构的平整和牢固。
3. 安装框架：根据设计方案，开始安装玻璃幕墙的框架结构。
这包括立柱、梁、连接件等部分的安装，确保其稳定和结实。
4. 安装玻璃：将预先准备好的玻璃板安装到安装好的框架中。
在进行安装之前，需要先将玻璃板清洁干净，并使用专用的密封胶条进行固定和密封。
5. 固定和连接：在安装完成玻璃板后，需要对幕墙的各个部分进行固定和连接。
通过螺栓、焊接、锚固等方式，确保各个组件之间的连接紧密可靠。
6. 密封和防水：玻璃幕墙的密封和防水工作至关重要。
在安装完成后，使用专用的密封胶和密封条对幕墙的接缝和连接处进行密封，防止水和空气渗透。
7. 装饰和修饰：安装完成后，可以根据设计要求进行玻璃幕墙的装饰和修饰工作。
例如，安装栏杆、窗帘、阳台等附件，以及进行喷涂、贴膜等装饰处理。
二、施工注意事项1. 安全第一：在进行玻璃幕墙安装的过程中，务必优先考虑施工人员的安全。
严格遵守相关的安全规范和操作规程，佩戴好防护用具，确保施工过程中没有发生意外伤害。
2. 质量控制：施工过程中，要注重质量控制。
严格按照图纸和设计方案进行施工，保证每个步骤的准确性和稳定性。
对于不符合要求的材料和构件，及时更换或修正。
3. 玻璃保护：玻璃幕墙安装完成后，应加强对玻璃的保护和维护。
防止外力碰撞和刮擦，定期进行清洗和检查，及时修复破损或老化的部分。
玻璃幕墙的安装方法
玻璃幕墙的安装方法引言玻璃幕墙作为现代建筑的常见设计之一，给建筑物增添了现代感和美观度。
安装玻璃幕墙不仅需要考虑外观效果，还需要充分考虑安全和耐久性。
本文将介绍玻璃幕墙的安装方法，为您提供一些参考。
1. 筹备工作在安装玻璃幕墙之前，需要进行一些筹备工作，确保安装过程顺利进行。
具体包括以下几个步骤：1.1 设计和计划首先，根据建筑的设计图纸，确定玻璃幕墙的设计和规模。
然后，制定安装计划，明确每个步骤的时间和所需资源。
1.2 材料准备根据设计和计划，订购所需的玻璃幕墙材料。
确保材料的数量和质量符合要求，并进行清点和检查。
1.3 施工团队准备确保有一支熟练的施工团队，他们具备安装玻璃幕墙所需的技能和经验。
培训施工团队，使他们了解安全操作规程和施工规范。
2. 安装过程2.1 安装的第一步是安装框架根据设计图纸和计划确定玻璃幕墙的框架位置。
使用合适的材料（例如铝合金），安装框架。
确保框架的稳固和垂直度。
2.2 安装玻璃在安装框架之后，开始安装玻璃。
使用吊车或起重机将玻璃板吊装至正确的位置。
根据设计要求和安全规范，使用适当的固定装置将玻璃固定在框架上。
2.3 密封材料的应用玻璃幕墙需要适当的密封材料来确保防水和隔热效果。
根据设计要求，在玻璃与框架之间使用密封胶条或其他密封材料，确保接缝隐蔽和防漏。
2.4 结构加固为了确保幕墙的稳定性和耐久性，可能需要进行一些结构加固工作。
根据设计要求和当地建筑规范，在关键位置添加钢结构或其他加固材料。
2.5 安装玻璃幕墙系统在完成以上步骤后，进行系统安装和调试。
将安装的玻璃幕墙与建筑物其他部分连接，并进行功能测试和调整。
3. 完工和验收在完成玻璃幕墙的安装后，进行最后的完工和验收工作。
3.1 清洁和护理清洁和护理新安装的玻璃幕墙十分重要，可以使用适当的清洁剂和工具，确保幕墙表面干净、亮丽。
3.2 验收进行工程验收，确保玻璃幕墙的安装质量和施工符合设计要求和规范。
对于不符合要求的地方，进行整改或修复。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
穹顶采光顶玻璃幕墙的安装
一、施工流程
二、钢结构工程施工
1、钢结构测量放线技术
（1）建立基准控制点。
测设方法为：将测量控制基准点设在建筑物内部，基准点处预埋钢板，用钢板针刻划十字线，在交点上打样冲眼，钢板外的混凝土上放出延长线。
基准控制点由土建移交。
（2）轴线控制点的竖向传递。
投递仪器采用全站仪，在控制点架设仪器，在传递控制点的楼面，控制点的正上方设置光靶，从0o 、90o 、180o 、270o 四个方向向光靶投点，找出控制点。
（3）钢架顶部平面放线。
利用传递上来的投测点，用全站仪放出平面控制线。
（4）悬吊钢尺传递高程。
利用高程控制点，采用水准仪和钢尺来测量。
（5）钢架垂直度测量。
利用经纬仪架设在引出轴线上，对钢架进行测量校正。
2、穹顶钢结构安装
本工程群楼穹顶钢结构虽复杂，但主体部分大致结构已施工，只是结构单元为曲线型。
因而安装时，主要须控制结构单元的平面坐标位置和标高。
根据结构特点，主安装方法为，在钢架中心位置搭设脚手架置标高位置，将中间连接环安标高、坐标位置定为于脚手架上，将曲梁在地面拼接完毕，再吊运至工作面，与中间连接环拼测量放线 钢结构安装 连接件安装 玻璃龙骨安装 玻璃安装 施胶 清洗
验收 钢结构制作 玻璃定制 龙骨制作 搭设脚手架
接。
安装时，钢架应对称拼装，以形成稳定结构。
（1）安装流程为：
搭设脚手架
吊装设备准备
清理埋件测量放线柱基安装连接环安装吊装钢架安装补涂涂层结构验收测量中心点地面拼接
（2）搭设脚手架
按钢结构形式和自重设计脚手架结构，并验算脚手架结构稳定性。
按脚手架结构设计辅设满堂脚手架，脚手架顶距钢架内缘500mm，钢架部分局部加强。
（3）根据实测标高加工柱基耳板，按放样位置焊接耳板，要求耳板焊接为二级焊缝，焊后无损探伤合格。
（4）地面拼接
考虑运输条件，钢架须在工厂加工成小构件，再运至现场拼装。
拼装步骤：
1）按钢架尺寸平整场地，铺设钢平台，并抄平。
2）在钢平台上放出钢架大样，并按大样点出胎具胎具抄平。
3)将构件吊运至胎具进行拼接。
对于焊接拼接，注意选用合理的焊接顺序和工艺，，减少结构变形。
（5）吊装方法
结构吊运采用现场塔吊吊运。
吊运前，根据结构形式和自重计算吊运位置，按设定吊点位置制作吊具。
3、钢架拼装
（1）按测量放线结果在脚手架上安设中心连接环，利用平面控制网精调连接环位置和标高。
（2）将单片钢架吊运至脚手架上，按标高、坐标位置定位于脚手架上，与连接环点固。
（3）每安装完一榀钢架，立即将其与先前安装结构用次檩连接稳固。
（4）钢架结构施焊控制焊接规范和焊接顺序来控制结构变形。
（5）钢架焊接完毕后，修磨清理焊脚，补涂涂层。
4、钢架校正
钢架调整。
钢架吊装就位后，调整钢架位置，使钢架顶部满足控制网
要求，并用经纬仪找钢架平面的垂直。
三、穹顶玻璃安装
1、玻璃安装流程图
测量放线龙骨安装爪件安装玻璃安装玻璃打胶
玻璃复尺玻璃定制玻璃清洁2、测量放线
复测钢架整体，按复测结果三维放样，调整玻璃定位尺寸和分格，测出分格节点的标高、位置误差，将节点复测结果标示钢架侧面。
3、爪件安装
根据复测定位爪件位置，安装复测的标高调整爪件基座标高进行点焊，左右与两侧分格轴线相对应。
4、爪件安装完后，必须严格的检查，校正后满焊，焊缝打磨防锈处理。
5、玻璃安装
（1）经对爪件复尺后，按复尺结果定制采购玻璃。
（2）调整脚手架，使脚手架比玻璃安装位置低1.2m，并按玻璃安装顺序，在安装位置铺设木板作为玻璃摆放和安装平台。
（3）根据现在其他施工进度情况，制定可行的的玻璃搬运方案。
（4）安装前人工复核尺寸，无误后方可安装，安装时用玻璃吸盘与专用玻璃吊装带进行安装。
（5）根据屋面找坡及放样进行调平找坡。
6、玻璃打胶
（1）打胶人员必须经过培训，合格后才能上岗。
（2）打胶连续饱满、无气泡、无流坠等缺陷。
（3）注意清洁，污染玻璃面及时清理，用柔软的纱布沾专用清洁剂。
7 玻璃清洁
（1）空气压缩机对玻璃面进行吹洗。
（2）软质抹布专用清洁剂表面擦试。
（3）喷雾器喷洒，雨刮器刮除。
（4）最后用干净的抹布擦净。
