曲轴飞轮组零部件认知
一侧的位置上，起到原来飞轮的作用，用于起动和传递发动机的转动扭矩， 这一部分称为第一质量（初级质量），另一部分则放置在传动系离合器一侧， 用于提高离合器的转动惯量，这一部分称为第二质量（次级质量）。两部分 飞轮之间有一个环型的油腔，在腔内装有弹簧减振器，由弹簧减振器将两部 分飞轮连接为一个整体。
双质量飞轮优点
飞轮齿圈单面磨损后， 可翻过来再次使用。
圆周装有齿环，安装 齿环时通常将齿环加 热后套入，冷却后即 紧密结合在一起。
双质量飞轮减振器
双质量飞轮，是20世纪80年代末 在汽车动力传动系中应用的新型 结构，可较有效地隔离发动机曲 轴的扭振，有利于改善汽车的使 用性能。
双质量飞轮将原来的一个飞轮分成两个部分，一部分保留在原来发动机
540 ~ 720
540~600 600~660 660~720
工作循环表（1-5-3-6-2-4）
第一缸 第二缸 第三缸 第四缸 第五缸
作功 排气 进气 压缩
排气 进气 压缩 作功
压缩 作功 排气 进气
排气 进气 压缩 作功
压缩 作功 排气 进气
第六缸 进气 压缩 作功
排气
v型发动机，点火顺序为l—6一5一4一3—2。
曲轴飞轮组零部件认知
皮带轮 扭转减振器 起动爪
曲轴
正时齿轮
飞轮
主轴瓦
飞轮螺栓
学习内容
1、曲轴的认知 2、飞轮的认知 3、扭转减震器的认知 4、曲轴油封的认知 5、曲轴轴承的认知 6、止推片的认知
*
一、曲轴的认知
作用： 把活塞连杆组传来的气体压 力转变为扭矩对外输出。 驱动配气机构及其它附属装 置。
支撑形式
主轴颈是曲轴的支承部分(主轴承)。 每个连杆轴颈两边都有一个主轴颈，称为全支承曲轴； 主轴颈数等于或少于连杆轴颈数者称为非全支承曲轴。
双质量飞轮优点
飞轮齿圈单面磨损后， 可翻过来再次使用。
圆周装有齿环，安装 齿环时通常将齿环加 热后套入，冷却后即 紧密结合在一起。
双质量飞轮减振器
双质量飞轮，是20世纪80年代末 在汽车动力传动系中应用的新型 结构，可较有效地隔离发动机曲 轴的扭振，有利于改善汽车的使 用性能。
双质量飞轮将原来的一个飞轮分成两个部分，一部分保留在原来发动机
540 ~ 720
540~600 600~660 660~720
工作循环表（1-5-3-6-2-4）
第一缸 第二缸 第三缸 第四缸 第五缸
作功 排气 进气 压缩
排气 进气 压缩 作功
压缩 作功 排气 进气
排气 进气 压缩 作功
压缩 作功 排气 进气
第六缸 进气 压缩 作功
排气
v型发动机，点火顺序为l—6一5一4一3—2。
曲轴飞轮组零部件认知
皮带轮 扭转减振器 起动爪
曲轴
正时齿轮
飞轮
主轴瓦
飞轮螺栓
学习内容
1、曲轴的认知 2、飞轮的认知 3、扭转减震器的认知 4、曲轴油封的认知 5、曲轴轴承的认知 6、止推片的认知
*
一、曲轴的认知
作用： 把活塞连杆组传来的气体压 力转变为扭矩对外输出。 驱动配气机构及其它附属装 置。
支撑形式
主轴颈是曲轴的支承部分(主轴承)。 每个连杆轴颈两边都有一个主轴颈，称为全支承曲轴； 主轴颈数等于或少于连杆轴颈数者称为非全支承曲轴。
第二章(7) 曲轴飞轮组的构造与维修
弯 曲 变 形 的 冷 压 校 正
第二章(7) 曲轴飞轮组的构造与维修
曲柄连杆机构（曲轴轴向间隙的检测）
七、曲轴轴向 间隙的检测： 检查时，按规 定力矩拧紧全 部轴承盖螺栓， 用撬杆将曲轴 抵到一端，然 后用百分表测 量曲轴与止推 轴承之间的间 隙。
第二章(7) 曲轴飞轮组的构造与维修
曲柄连杆机构（曲轴轴向间隙的检测表）
第二缸 排气 进气 压缩 作功 第二缸 压缩 作功 排气 进气
第二章(7) 曲轴飞轮组的构造与维修
（二）构造：
•
曲轴包括前端轴、主轴颈、连杆轴颈、曲柄、平衡重、 后端轴等，一个连杆轴颈和它两端的曲柄及主轴颈构成一个曲拐。 曲轴轴颈 连杆轴颈 前端轴 后端轴 平衡重
曲柄 曲拐 曲轴的曲拐数目等于气缸数(直列式发动机)； V型发动机曲轴的曲拐数等于气缸数的一半。
第二章(7) 曲轴飞轮组的构造与维修
曲柄连杆机构（曲轴的磨损的测量）
⒈清洁曲轴轴颈，校正千分尺； ⒉分别在轴颈油孔两侧平行和垂直于曲柄方向上测量轴 颈的直径。测量时，左手拿住千分尺的隔热板，右手先 转动活动套管，待砧座将要接近工件时，改用棘轮转动， 直到棘轮发出“咔、咔”响声为止，后锁止卡尺，轻轻 拿出，并记入检测表中。
第二章(7) 曲轴飞轮组的构造与维修
曲柄连杆机构（曲轴动平衡1）
动平衡组合编号
曲轴上 的编号
点击观看视频
第二章(7) 曲轴飞轮组的构造与维修
曲柄连杆机构（曲轴动平衡的要求）
动平衡的不平衡量要求
机型 YC6112 YC6108ZLQB YC6105、 YC6108 EQ6100 YC4110 YC4108
曲柄连杆机构（曲轴的折断）
曲轴的裂纹多发生在曲柄臂和轴颈之间的过渡圆角R处 及油孔处。过渡圆角R处是横向裂纹，严重时将造成曲 轴断裂；油孔处是纵向裂纹，沿斜置油孔的锐边轴向发 展。
《曲轴飞轮组》课件
《曲轴飞轮组》PPT课件
本课件将介绍曲轴飞轮组的定义、构成、工作原理、应用领域、设计考虑以 及优势和局限性。
曲轴飞轮组的定义
曲轴飞轮组是由曲轴和飞轮两部分组成的传动装置。它们通过轴承连接在一起，并在机械系统中发挥重要作用。
曲轴飞轮组的构成
曲轴
由多个曲柄和连杆组成的转动部件，将往复运动转化为旋转运动。
飞轮
具有质量和惯性的转动部件，可以存储和释放能量，平稳传递转动力。
轴承
用于支撑和减少曲轴和飞轮之间的摩擦，确保顺畅的旋转运动。
曲轴飞轮组的工作原理
1
往复运动
曲轴通过连杆将往复运动转化为旋转运动。
2
能量存储
飞轮在曲轴旋转时储存能量，使系统保持平稳运转。
3
能量释放
飞轮释放储存的能量，提供额外动力以应对负载变化。
飞轮的质量和惯性需要经过精确 计算，以存储足够的能量并提供 动力。
传动效率
减少摩擦和能量损耗，提高传动 效率和系统的整体性能。
曲轴飞轮组的优势及局限性
优势
• 平衡和减震 • 稳定能量传递 • 提供额外动力
局限性
• 结构复杂 • 占用空间较大 • 制造和维护成本较高
Hale Waihona Puke 曲轴飞轮组的应用领域1 内燃机
2 工业机械
3 动力传输
曲轴飞轮组在汽车、船舶 和发电机等内燃机中起到 平衡和转动力传递的作用。
用于旋转设备和传动系统， 平稳转动和储存能量。
在传动装置中通过曲轴和 飞轮将能量传递到其他部 件或设备。
曲轴飞轮组的设计考虑
结构强度
能量储存
要考虑曲轴和飞轮的强度和刚度， 以承受高负荷和快速转动。
本课件将介绍曲轴飞轮组的定义、构成、工作原理、应用领域、设计考虑以 及优势和局限性。
曲轴飞轮组的定义
曲轴飞轮组是由曲轴和飞轮两部分组成的传动装置。它们通过轴承连接在一起，并在机械系统中发挥重要作用。
曲轴飞轮组的构成
曲轴
由多个曲柄和连杆组成的转动部件，将往复运动转化为旋转运动。
飞轮
具有质量和惯性的转动部件，可以存储和释放能量，平稳传递转动力。
轴承
用于支撑和减少曲轴和飞轮之间的摩擦，确保顺畅的旋转运动。
曲轴飞轮组的工作原理
1
往复运动
曲轴通过连杆将往复运动转化为旋转运动。
2
能量存储
飞轮在曲轴旋转时储存能量，使系统保持平稳运转。
3
能量释放
飞轮释放储存的能量，提供额外动力以应对负载变化。
飞轮的质量和惯性需要经过精确 计算，以存储足够的能量并提供 动力。
传动效率
减少摩擦和能量损耗，提高传动 效率和系统的整体性能。
曲轴飞轮组的优势及局限性
优势
• 平衡和减震 • 稳定能量传递 • 提供额外动力
局限性
• 结构复杂 • 占用空间较大 • 制造和维护成本较高
Hale Waihona Puke 曲轴飞轮组的应用领域1 内燃机
2 工业机械
3 动力传输
曲轴飞轮组在汽车、船舶 和发电机等内燃机中起到 平衡和转动力传递的作用。
用于旋转设备和传动系统， 平稳转动和储存能量。
在传动装置中通过曲轴和 飞轮将能量传递到其他部 件或设备。
曲轴飞轮组的设计考虑
结构强度
能量储存
要考虑曲轴和飞轮的强度和刚度， 以承受高负荷和快速转动。
afe型发动机曲轴飞轮组的结构与维修讲义
（一）AFE型发动机曲轴飞轮组的结构与维修1、曲轴飞轮组的拆装AFE型发动机曲轴飞轮组的拆装可参见如图1-103所示进行，具体操作过程中应注意以下问题：图1-103 曲轴飞轮组分解图l-曲轴V形带轮、正时齿带轮的轴向紧固螺栓 2-V形带轮 3-曲轴正时齿带轮 4-曲轴5-半圆形止推环 6-主轴承 7-滚针轴承 8-飞轮齿圈 9-定位销 10-飞轮紧固螺栓 11-飞轮12-连杆轴承（l）飞轮拆卸时，使用专用工具10-201卡住飞轮齿圈，拧下飞轮紧固螺栓，从曲轴上拆下飞轮，如图1-104所示。
（2）拆卸飞轮内孔中滚针轴承时，使用专用工具10-202。
轴承标记必须打印在朝外一面。
安装滚针轴承时，滚针轴承有字的一面向外，安装好后应清晰可见。
安装时使用专用工具VW207C。
安装好后，滚针轴承外端面与飞轮安装孔外端面的距离为 1.5mm。
（3）用专用工具 VW10-203安装中间轴密封圈，如图1-105所示。
图1-104 拆卸与安装飞轮图1-105 安装中间轴密封圈（4）飞轮与曲轴凸缘有6个不对称布置的紧固螺栓，其紧固力矩为75N·m。
安装飞轮时，螺栓上应涂D6防松胶。
（5）曲轴后端飞轮与附属装置的拆卸顺序如图1-106所示。
图1-106 飞轮与后端附属装置1-中间支板 2-油封衬垫 3-后油封凸缘 4-后油封 5-飞轮 6-离合器从动盘 7-离合器压盘2、检查曲轴弯曲量用V形铁将曲轴两端水平支承在平台上，使百分表的测量触点垂直抵压到第三道主轴颈上。
转动曲轴一周，百分表指针所指示的最大和最小读数差值的一半即为曲轴的直线度误差，其值应不大于0.03mm，否则应进行压校或更换曲轴。
3、曲轴的磨削量用外径千分尺测量曲轴主轴颈和连杆轴颈的圆度和圆柱度，其标准值应为0.01 mm，磨损极限值为0.02mm。
超过标准要求时，可用曲轴磨床按修理尺寸法对轴颈进行修磨，曲轴磨损后磨削数据如表1-13所示。
4、检查曲轴向间隙将曲轴撬向一端，用厚薄规检查第三道主轴承的轴向间隙（配合间隙），如图1-107所示。
技能点4 能正确识别曲轴飞轮组的构造与拆装步骤
5．曲轴润滑
汽车发动机维修
主轴颈与主轴承间的 润滑油来自于气缸体的润 滑油道，连杆轴颈与连杆 轴承间的润滑油通过曲轴 中的油道来自于主轴颈与 主轴承间的润滑油。
6．曲轴平衡重 （1）曲轴平衡重的作用
汽车发动机维修
旋转惯性力及其力矩外部平衡： F1=F2 F3=F4；M1-2=M3-4。
汽车发动机维修
2.4.3 曲轴飞轮组的拆装
1．曲轴飞轮组的拆卸 （1）拆卸机油泵总成
①使用12mmT字套筒旋下机 油泵总成的7个固定螺栓。
汽车发动机维修
②用一字起子撬下机油泵客 体，去下机油泵总成。
③取下密封垫片。
如果机油泵壳体与发动机缸体之间有密封胶，应先使用铲刀（或小 刀）轻轻割开密封胶，操作时不要损坏油泵壳体与发动机缸体配合面。
旋转惯性力及其力矩内部不平衡： M1-2、M3-4造成曲轴弯曲载荷，需 在曲柄相反方向附加平衡重
7．曲拐的布置 （1）四冲程直列四缸发动机
汽车发动机维修
四冲程直列四缸发动机
四冲程直列四缸发动机曲轴曲 拐，对称布置于同一平面内，做功 间隔为720°/4 =180°，各缸的工 作顺序有1-3-4-2和1-2-4-3两种。
③使用吹气枪吹干洗净的轴承盖及轴瓦、曲轴主轴瓦上瓦、曲轴止推垫片。
2．曲轴飞轮组的组装 （1）安装曲轴
①安装气缸体主轴 瓦上瓦，在气缸体各主 轴瓦座上涂上机油。
②将按顺序摆放的 各道主轴颈下瓦，安装 在相应的轴承座内。
汽车发动机维修 ③安装曲轴上止推垫片
汽车发动机维修
④在曲轴的每道主轴颈上涂上机油。
曲轴后端密封
10．曲轴轴承 （1）主轴承和连杆轴承
汽车发动机维修
曲轴轴承
连杆轴承和主轴承均承受 交变载荷和高速摩擦，因此轴 承材料必须具有足够的抗疲劳 强度，而且要摩擦小、耐磨损 和耐腐蚀。
汽车发动机维修
主轴颈与主轴承间的 润滑油来自于气缸体的润 滑油道，连杆轴颈与连杆 轴承间的润滑油通过曲轴 中的油道来自于主轴颈与 主轴承间的润滑油。
6．曲轴平衡重 （1）曲轴平衡重的作用
汽车发动机维修
旋转惯性力及其力矩外部平衡： F1=F2 F3=F4；M1-2=M3-4。
汽车发动机维修
2.4.3 曲轴飞轮组的拆装
1．曲轴飞轮组的拆卸 （1）拆卸机油泵总成
①使用12mmT字套筒旋下机 油泵总成的7个固定螺栓。
汽车发动机维修
②用一字起子撬下机油泵客 体，去下机油泵总成。
③取下密封垫片。
如果机油泵壳体与发动机缸体之间有密封胶，应先使用铲刀（或小 刀）轻轻割开密封胶，操作时不要损坏油泵壳体与发动机缸体配合面。
旋转惯性力及其力矩内部不平衡： M1-2、M3-4造成曲轴弯曲载荷，需 在曲柄相反方向附加平衡重
7．曲拐的布置 （1）四冲程直列四缸发动机
汽车发动机维修
四冲程直列四缸发动机
四冲程直列四缸发动机曲轴曲 拐，对称布置于同一平面内，做功 间隔为720°/4 =180°，各缸的工 作顺序有1-3-4-2和1-2-4-3两种。
③使用吹气枪吹干洗净的轴承盖及轴瓦、曲轴主轴瓦上瓦、曲轴止推垫片。
2．曲轴飞轮组的组装 （1）安装曲轴
①安装气缸体主轴 瓦上瓦，在气缸体各主 轴瓦座上涂上机油。
②将按顺序摆放的 各道主轴颈下瓦，安装 在相应的轴承座内。
汽车发动机维修 ③安装曲轴上止推垫片
汽车发动机维修
④在曲轴的每道主轴颈上涂上机油。
曲轴后端密封
10．曲轴轴承 （1）主轴承和连杆轴承
汽车发动机维修
曲轴轴承
连杆轴承和主轴承均承受 交变载荷和高速摩擦，因此轴 承材料必须具有足够的抗疲劳 强度，而且要摩擦小、耐磨损 和耐腐蚀。

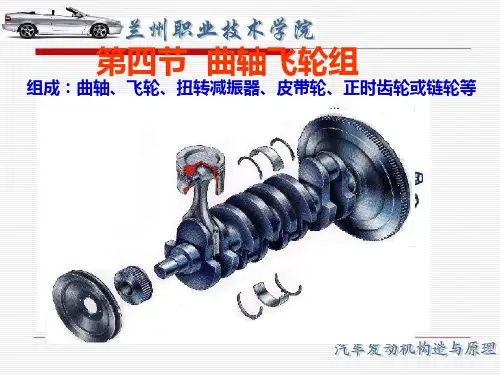

曲轴构造解析
止推片 润 滑 脂 嘴
半 圆 键
螺柱
凸轮轴正时 齿形带轮 正时齿形带 飞轮齿圈
张紧轮
水泵齿形带轮
曲轴链轮 驱动油泵） （驱动油泵） 曲轴正时 齿形带轮 飞轮 转速传感器 脉冲轮 止推片 主轴承下轴瓦
曲轴带轮 曲轴正时 齿形带轮
桑塔纳2000时代超人轿车 桑塔纳2000时代超人轿车 2000 AJR发动机曲轴飞轮组零件分解图 AJR发动机曲轴飞轮组零件分解图
起动爪
油封 甩油盘
止推垫片
曲轴后端： 6、曲轴后端：
最后一道主轴颈之后的部分。 最后一道主轴颈之后的部分。一般在其 后端为安装飞轮的法兰盘。 后端为安装飞轮的法兰盘。... 曲轴前、后端的封油原理： 曲轴前、后端的封油原理： 常用的防漏装置有甩油盘、填料油封、 常用的防漏装置有甩油盘、填料油封、 自紧油封和回油螺纹等。一般发动机都采 自紧油封和回油螺纹等。 用复合式防漏装置， 用复合式防漏装置，由甩油盘与其它一至 二种防漏装置组成。 二种防漏装置组成。... 曲轴前端甩油盘的外斜面应朝外，当 曲轴前端甩油盘的外斜面应朝外， 被齿轮挤出和甩出的润滑油落到甩油盘上 沿壁面流回油底壳中。 时，沿壁面流回油底壳中。 回油螺纹的螺旋方向应为右旋， 回油螺纹的螺旋方向应为右旋，当曲 轴旋转时，机油也被带动旋转， 轴旋转时，机油也被带动旋转，因为机油 有粘性， 有粘性，所以受到机体后盖孔壁的摩擦阻 Fr。 力Fr。 … Fr可分解为平行于螺纹的分力Fr1和 可分解为平行于螺纹的分力Fr1 Fr可分解为平行于螺纹的分力Fr1和 垂直于螺纹的分力Fr2 机油在Fr1 Fr2。 Fr1的作用 垂直于螺纹的分力Fr2。机油在Fr1的作用 顺着螺纹槽道流回机油盘。 下，顺着螺纹槽道流回机油盘。
第四节 曲轴飞轮组
曲轴飞轮组的构造
曲轴飞轮组的构造
曲轴飞轮组主要由曲轴、飞轮和一些附件组成。
皮带轮
扭转减振器
正时齿轮
飞轮
起动爪
曲轴
飞轮螺栓 主轴瓦
一、曲轴
材料：曲轴一般用中碳钢或中碳合金钢模锻而成。为 提高耐磨性和耐疲劳强度，轴颈表面经高频淬火或氮化 处理，并经精磨加工，以达到较高的表面硬度和表面粗 糙度的要求。 功用：它与连杆配合将作用在活塞上的气体压力变为旋 转的动力，传给底盘的传动机构。同时，驱动配气机构 和其它辅助装置，如风扇、水泵、发电机等。 工作条件: 工作时，曲轴承受 气体压力，惯性力及惯性力矩的作 用，受力大而且受力复杂，并且承 受交变负荷的冲击作用。同时，曲 轴又是高速旋转件，因此，要求曲 轴具有足够的刚度和强度，具有良 好的承受冲击行程发动机的发火间隔角为720°/4＝180°， 曲轴每转半圈(180°)作功一次，四个缸的作功行程是交 替进行的，并在720°内完成，因此，可使曲轴获得均匀 的转速，工作平稳柔和。对于每一个气缸来说，其工作过 程和单缸机的工作过程完全相同，只不过是要求它按照一 定的顺序工作，即为发动机的工作顺序，也叫作发动机的 发火顺序。可见，多缸发动机的工作顺序(发火顺序)就是 各缸完成同名行程的次序。四缸发动机四个曲拐布置在同 一平面内。1，4缸在上，2，3缸在下，互相错开180°， 其发火顺序的排列只有两种可能，即为1-3-4-2或为1-24-3，发动机工作循环表分别见表。
连杆轴颈是曲轴与连杆的连接部分，通过曲柄与主 轴颈相连，在连接处用圆弧过渡，以减少应力集中。 直列发动机的连杆轴颈数目和气缸数相等。V型发动机 的连杆轴颈数等于气缸数的一半。 曲柄是主轴颈和连杆轴颈的连接部分，断面为椭圆 形，为了平衡惯性力，曲柄处铸有(或紧固有)平衡重 块。平衡重块用来平衡发动机不平衡的离心力矩，有 时还用来平衡一部分往复惯性力，从而使曲轴旋转平 稳。 曲轴前端装有正时齿轮，驱动风扇和水泵的皮带轮 以及起动爪等。为了防止机油沿曲轴轴颈外漏，在曲 轴前端装有一个甩油盘，在齿轮室盖上装有油封。 曲轴后端用来安装飞轮，在后轴颈与飞轮凸缘之间 制成档油凸缘与回油螺纹，以阻止机油向后窜漏。
曲轴飞轮组主要由曲轴、飞轮和一些附件组成。
皮带轮
扭转减振器
正时齿轮
飞轮
起动爪
曲轴
飞轮螺栓 主轴瓦
一、曲轴
材料：曲轴一般用中碳钢或中碳合金钢模锻而成。为 提高耐磨性和耐疲劳强度，轴颈表面经高频淬火或氮化 处理，并经精磨加工，以达到较高的表面硬度和表面粗 糙度的要求。 功用：它与连杆配合将作用在活塞上的气体压力变为旋 转的动力，传给底盘的传动机构。同时，驱动配气机构 和其它辅助装置，如风扇、水泵、发电机等。 工作条件: 工作时，曲轴承受 气体压力，惯性力及惯性力矩的作 用，受力大而且受力复杂，并且承 受交变负荷的冲击作用。同时，曲 轴又是高速旋转件，因此，要求曲 轴具有足够的刚度和强度，具有良 好的承受冲击行程发动机的发火间隔角为720°/4＝180°， 曲轴每转半圈(180°)作功一次，四个缸的作功行程是交 替进行的，并在720°内完成，因此，可使曲轴获得均匀 的转速，工作平稳柔和。对于每一个气缸来说，其工作过 程和单缸机的工作过程完全相同，只不过是要求它按照一 定的顺序工作，即为发动机的工作顺序，也叫作发动机的 发火顺序。可见，多缸发动机的工作顺序(发火顺序)就是 各缸完成同名行程的次序。四缸发动机四个曲拐布置在同 一平面内。1，4缸在上，2，3缸在下，互相错开180°， 其发火顺序的排列只有两种可能，即为1-3-4-2或为1-24-3，发动机工作循环表分别见表。
连杆轴颈是曲轴与连杆的连接部分，通过曲柄与主 轴颈相连，在连接处用圆弧过渡，以减少应力集中。 直列发动机的连杆轴颈数目和气缸数相等。V型发动机 的连杆轴颈数等于气缸数的一半。 曲柄是主轴颈和连杆轴颈的连接部分，断面为椭圆 形，为了平衡惯性力，曲柄处铸有(或紧固有)平衡重 块。平衡重块用来平衡发动机不平衡的离心力矩，有 时还用来平衡一部分往复惯性力，从而使曲轴旋转平 稳。 曲轴前端装有正时齿轮，驱动风扇和水泵的皮带轮 以及起动爪等。为了防止机油沿曲轴轴颈外漏，在曲 轴前端装有一个甩油盘，在齿轮室盖上装有油封。 曲轴后端用来安装飞轮，在后轴颈与飞轮凸缘之间 制成档油凸缘与回油螺纹，以阻止机油向后窜漏。
6曲轴飞轮组的拆装 ppt课件
图4-52 装上曲轴
2020/12/27
14
4)在第三道主轴颈两侧安装半圆形止推片，如图4-53所示，其开 口必须朝向曲轴。
图4-53 半圆形止推片
2020/12/27
15
5)分三次从中间向两边拧紧主轴盖螺栓，如图4-54、图4-55所示。
图4-54 第1次拧紧
2020/12/27
16
5)分三次从中间向两边拧紧主轴盖螺栓，如图4-54、图4-55所示。
2020/12/27
5
1)将气缸体倒置，用专用工具固定飞轮，从曲轴凸缘上按交叉松 开的顺序拆下飞轮，如图4-45所示。
图4-45 拆卸飞轮
2020/12/27
6
2)拆下曲轴后端法兰，如图4-46所示。
图4-46 拆卸曲轴后端法兰
2020/12/27
7
3)按顺序拆下曲轴主轴承盖紧固螺栓，取下曲轴轴承盖，如图4-4 7所示。
2020/12/27
23
4.曲拐的布置
图4-63 四缸发动机曲轴布置
2020/12/27
24
(1)直列四冲程四缸发动机 如图4-63所示， 曲拐对称布置于同一 平面内。
表4-1 直列四冲程四缸发动机(工作顺序1—3—4—2)
表4-2 直列四冲程四缸发动机(工作顺序1—2—4—3)
2020/12/27
25
(2)直列四冲程六缸发动机 如图4-64所示，直列四冲程六缸发动 机发火间隔角为 720°/6=120°，六个曲拐分别布置在三个平面 内，一种发火顺序是1—5—3—6—2—4，国产汽车的六缸直列发
动机都用这种，其工作循环表见表4-3。
图4-64 六缸发动机曲轴布置
2020/12/27
