衬塑管与涂塑管区别.doc
内外涂塑钢管的详细介绍
【人的一生】0岁出场，10岁成长，20岁彷徨， 30岁定向，40岁打拼，50岁回望，60岁告老， 70岁搓麻，80岁晒太阳，90岁躺床上，100岁 挂墙上。生的伟大，死的凄凉，能牵手的时候， 请别肩并肩，能拥抱的时候，请别手牵手，能 相爱的时候，请别说分开。一生就这么短暂而 已。
优点：连接方便、成本低
缺点：受口径的限制（口径小于100mm）
第二种《沟槽连接》
沟槽连接（适用于DN50---DN400）
在钢管复合管上沟槽，沟槽托轮尺寸随管子口径 大小变化。沟槽要求应符合CECS125：2001， CJ/T156-2000标准。适用于工作压力不大于 2.5Mpa管道安装。
执行标准：12459-2001， 对焊配执行标准：134014-2005.
第四种《法兰连接》
法兰连接---化工专用
钢塑适合管采取此方法连接时，施工时应注意内 衬塑材料与法兰端面连成一体，使管内流体完全 与钢管隔离，达到安全可靠。适用于各种压力管 道安装。
优点：密封性好
缺点：成本高、需要定尺
执行标准
执行标准：
涂塑钢管：CJ/T120-2008 衬塑钢管：CJ/T136-2007 内衬不锈钢管道：CL/T192-2004 消防及喷淋防腐涂塑管道：Q/NWDB06-2008 焊接钢管：GB/T3091 螺旋焊接钢管：SY/T5037 无缝钢管：GB/T8163 球墨铸铁：GB/T13295 矿用系统复合钢管：Q/HL109-2009、Q/HL108-2009 化工系统复合钢管：HG20538-1992、HG/T2437-1993 通讯、电力、光缆防腐套管：DL/T935-20050 化工行业标准：HG/T2437-2006 《衬塑可锻铸铁管件》：CJ/T137-2008 螺纹连接：GB/T17219-1998 沟槽连接：CJ/T156-2001 双金属连接焊接配件无缝冲压配件执行标准：12459-2001；对焊配件执行标准：13401-
衬塑管与涂塑管区别
衬塑管与涂塑管区别涂塑钢管是钢塑复合管的一种，就像汉族是中华民族中的一种一样。
涂塑钢管就拿内涂塑钢管来说，是中间是黑铁管，内部是环氧或聚乙烯涂层；钢塑复合管顾名思义，是钢管和塑料的结合体，细分为衬塑钢管和涂塑钢管,简单区分就是涂塑管管内壁涂有粉末塑料涂料,钢塑复合管钢管内有一塑料管覆在管壁上。
给水基本可以通用，价格也差不多。
都有着抗高压耐腐蚀耐高温使用年限长作用。
衬塑管层较厚，涂塑管的塑层太薄了，久用会破损。
对于用于给水主力管，现在几乎涂塑管已经慢慢被衬塑管替代了，主要在于，涂塑和钢管的膨胀系数不同，易脱落。
而涂塑钢管脱落为片状，使钢管内部易与水接触生锈。
钢衬塑复合管道是以普通碳素钢管作为基体，钢内衬PP、PE、PVC、PO、F4、F40等化学稳定性优良的热塑性钢衬塑管道，完全采用先进的科学方法专利技术，将钢塑管融为一体，是一种新型的防腐管道，它既具有钢管的机械强度性能，又有塑料管耐腐蚀、不结垢、不易生长微生物，又能保证输送介质的纯度等优点，是目前取代衬橡胶、搪玻璃、玻璃钢的最佳耐腐蚀产品。
其使用寿命超过不锈钢管道，是输送酸、碱、盐、气体、矿浆等理想防腐管道。
但价格仅为不锈钢管的四分之一，在各类防腐管中出类拔萃。
管件(包括弯头.三通.四通.大小头等)全部采用整体钢外壳，内衬塑料整体压注成型。
没有任何塑料焊缝.是国内首创.完全克服了有的塑料(如:PP等)焊接性能差的缺点.使产品更加可靠,成为我国防腐蚀管道的升级换代产品.为无溅流输送提供了可靠保证.防腐设备(内衬PO.F4和F40)非标设备，储罐.贮罐、贮槽、塔节、容器、釜具有价廉质优的特点,无任何衬里接缝,可耐正、负压,并一次成型涂塑管，是国内新近发展的一种新型管道材料，采用内外均有涂塑保护层，中间为增强焊接钢管或无缝承压钢管的复合结构，克服了钢管本身存在的易生锈、腐蚀、高污染、及塑料管强度低、易变形的缺陷，整合了钢管和塑料产品的共同优点，属于国家推广使用的环保产品。
涂塑钢管与衬塑钢管的比较
一、定义、分类和术语1、衬塑钢管1.1 定义：衬塑钢管是以钢管为基管，内外表面经过处理，外镀锌加烤漆或喷漆，内衬聚乙烯塑料或其他内衬防腐层的钢塑复合产品。
1.2 分类：衬塑钢管分冷水衬塑钢管、热水衬塑钢管、滚塑衬塑钢管。
1.3 内衬塑料：聚乙烯（PE）、耐热聚乙烯（PE-RT）、交联聚乙烯（PE-X）、聚丙烯（PP-R）硬聚氯乙烯（PVC-U）、氯化聚氯乙烯（PVC-C）。
2、涂塑钢管2.1 定义：涂塑钢管是以钢管为基管，以塑料粉末为涂层材料，在其内、外表面熔融涂覆上一层塑料层，或其他材料防腐层的钢塑复合产品。
2.2 分类：涂塑钢管根据涂层材料的不同分为聚乙烯涂层钢管和环氧树脂涂层钢管。
2.3 涂塑材料：聚乙烯粉末和环氧树脂粉末。
二、产品标示1、衬塑钢管1.1 冷水用衬塑钢管代号SP-C1.2 热水用衬塑钢管代号SP-CR1.3 冷水用外覆塑衬塑钢管代号PSP-C1.4热水用外覆塑衬塑钢管代号PSP-CR2、涂塑钢管2.1 聚乙烯涂层钢管代号SP-T-PE2.2 环氧树脂涂层钢管代号SP-T-EP三、产品工艺1、衬塑钢管1.1 衬塑工艺：钢管前处理后，在塑料管的外壁上均匀地涂抹上胶粘剂，然后放在钢管内使其膨胀而形成的钢塑复合产品。
1.2 滚塑工艺：钢管前处理后进行加热，在钢管旋转的同时，把聚乙烯粉末均匀地滚撒在内壁上，然后进行固化处理而形成的钢塑复合产品。
2、涂塑工艺：钢管前处理后进行加热，进行高速涂塑处理，然后进行固化处理而形成的钢塑复合产品。
四、执行标准1、衬塑钢管1.1 给水衬塑钢管应符合CJ/T136标准的要求。
1.2 外覆塑层与钢管之间的胶粘剂应符合SY/T0413对胶粘剂的要求。
1.3 内衬聚乙烯（PE）钢管的内衬塑料应符合GB/T13663对塑料的要求。
1.4 内衬耐热聚乙烯（PE-RT）钢管的内衬塑料应符合CJ/T175对塑料的要求。
1.5 内衬交联聚乙烯（PE-X）钢管的内衬塑料应符合GB/T18992.2对塑料的要求。
内外涂塑钢管的详细介绍
第三种《消防及喷淋防腐涂塑管道》
消防及喷淋防腐涂塑管道 产品执行标准：Q/NWDB06-2008 产品形式：按照天津消防所所制定的国家标准版
征询稿，选用热固性环氧树脂（EP）作为涂层材 料，可以选用内涂塑或内外涂塑，内外涂塑外观 需为红色色标
第四种《聚乙烯外护套聚氨酯保温内涂塑管道》
聚乙烯外护套聚氨酯保温内涂塑管道 产品形式：内层为涂塑或衬塑钢管，按需选择冷
执行标准
执行标准：
涂塑钢管：CJ/T120-2008 衬塑钢管：CJ/T136-2007 内衬不锈钢管道：CL/T192-2004 消防及喷淋防腐涂塑管道：Q/NWDB06-2008 焊接钢管：GB/T3091 螺旋焊接钢管：SY/T5037 无缝钢管：GB/T8163 球墨铸铁：GB/T13295 矿用系统复合钢管：Q/HL109-2009、Q/HL108-2009 化工系统复合钢管：HG20538-1992、HG/T2437-1993 通讯、电力、光缆防腐套管：DL/T935-20050 化工行业标准：HG/T2437-2006 《衬塑可锻铸铁管件》：CJ/T137-2008 螺纹连接：GB/T17219-1998 沟槽连接：CJ/T156-2001 双金属连接焊接配件无缝冲压配件执行标准：12459-2001；对焊配件执行标准：13401-
送、循环以及取水管道，并可按使用年限提供对应 耐磨海水防腐管道； 3：食品、制药行业防腐复合管道 选择的涂层材料符合相关标准，通常采用工厂预制 部件，现场装配或二次安装
第一种《丝扣连接》
丝扣连接（适用DN15---DN100）
套丝、用板锉去毛刺、衬塑管倒角、切断、螺丝 防腐、连接。套丝长度应符合CECS125：2001规 范的要求，确保管材端面与管件根部的硅橡胶垫 圈接触，吻合形成二次密封，适用于工作压力不 小于1.6Mpa管道安装。
衬塑管与涂塑管区别.doc
衬塑管与涂塑管区别涂塑钢管是钢塑复合管的一种，就像汉族是中华民族中的一种一样。
涂塑钢管就拿内涂塑钢管来说，是中间是黑铁管，内部是环氧或聚乙烯涂层；钢塑复合管顾名思义，是钢管和塑料的结合体，细分为衬塑钢管和涂塑钢管,简单区分就是涂塑管管内壁涂有粉末塑料涂料,钢塑复合管钢管内有一塑料管覆在管壁上。
给水基本可以通用，价格也差不多。
都有着抗高压耐腐蚀耐高温使用年限长作用。
衬塑管层较厚，涂塑管的塑层太薄了，久用会破损。
对于用于给水主力管，现在几乎涂塑管已经慢慢被衬塑管替代了，主要在于，涂塑和钢管的膨胀系数不同，易脱落。
而涂塑钢管脱落为片状，使钢管内部易与水接触生锈。
钢衬塑复合管道是以普通碳素钢管作为基体，钢内衬PP、PE、PVC、PO、F4、F40等化学稳定性优良的热塑性钢衬塑管道，完全采用先进的科学方法专利技术，将钢塑管融为一体，是一种新型的防腐管道，它既具有钢管的机械强度性能，又有塑料管耐腐蚀、不结垢、不易生长微生物，又能保证输送介质的纯度等优点，是目前取代衬橡胶、搪玻璃、玻璃钢的最佳耐腐蚀产品。
其使用寿命超过不锈钢管道，是输送酸、碱、盐、气体、矿浆等理想防腐管道。
但价格仅为不锈钢管的四分之一，在各类防腐管中出类拔萃。
管件(包括弯头.三通.四通.大小头等)全部采用整体钢外壳，内衬塑料整体压注成型。
没有任何塑料焊缝.是国内首创.完全克服了有的塑料(如:PP等)焊接性能差的缺点.使产品更加可靠,成为我国防腐蚀管道的升级换代产品.为无溅流输送提供了可靠保证.防腐设备(内衬PO.F4和F40)非标设备，储罐.贮罐、贮槽、塔节、容器、釜具有价廉质优的特点,无任何衬里接缝,可耐正、负压,并一次成型涂塑管，是国内新近发展的一种新型管道材料，采用内外均有涂塑保护层，中间为增强焊接钢管或无缝承压钢管的复合结构，克服了钢管本身存在的易生锈、腐蚀、高污染、及塑料管强度低、易变形的缺陷，整合了钢管和塑料产品的共同优点，属于国家推广使用的环保产品。

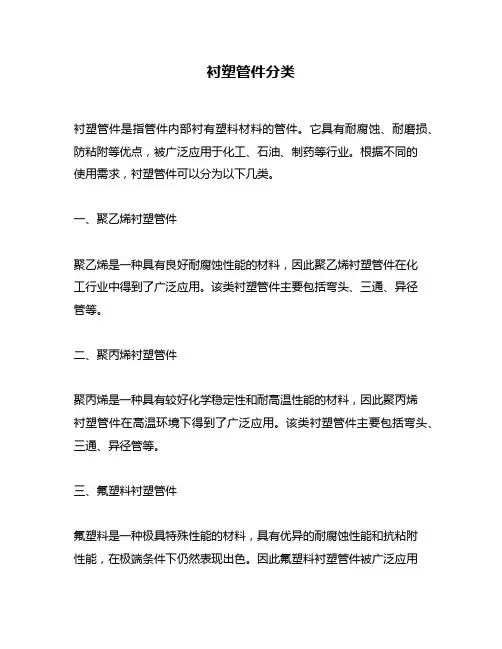

衬塑管件分类
衬塑管件分类衬塑管件是指管件内部衬有塑料材料的管件。
它具有耐腐蚀、耐磨损、防粘附等优点，被广泛应用于化工、石油、制药等行业。
根据不同的使用需求，衬塑管件可以分为以下几类。
一、聚乙烯衬塑管件聚乙烯是一种具有良好耐腐蚀性能的材料，因此聚乙烯衬塑管件在化工行业中得到了广泛应用。
该类衬塑管件主要包括弯头、三通、异径管等。
二、聚丙烯衬塑管件聚丙烯是一种具有较好化学稳定性和耐高温性能的材料，因此聚丙烯衬塑管件在高温环境下得到了广泛应用。
该类衬塑管件主要包括弯头、三通、异径管等。
三、氟塑料衬塑管件氟塑料是一种极具特殊性能的材料，具有优异的耐腐蚀性能和抗粘附性能，在极端条件下仍然表现出色。
因此氟塑料衬塑管件被广泛应用于高腐蚀性介质的输送。
该类衬塑管件主要包括弯头、三通、异径管等。
四、聚氨酯衬塑管件聚氨酯是一种高分子材料，具有优异的耐磨损性能和耐腐蚀性能。
聚氨酯衬塑管件主要应用于输送磨损介质的场合。
该类衬塑管件主要包括弯头、三通、异径管等。
五、聚苯乙烯衬塑管件聚苯乙烯是一种常见的高分子材料，具有良好的机械性能和耐腐蚀性能。
聚苯乙烯衬塑管件主要应用于输送低浓度酸碱溶液等介质的场合。
该类衬塑管件主要包括弯头、三通、异径管等。
六、其他类型的衬塑管件除了以上几种常见类型的衬塑管件外，还有一些其他类型的衬塑管件，如PTFE（聚四氟乙烯）衬里钢制复合管道系统，PE（聚乙烯）衬里管道系统等。
这些衬塑管件的应用范围和特点各不相同，需要根据具体的使用需求进行选择。
总之，衬塑管件是一种非常重要的管道连接元件，其种类繁多，应用广泛。
在选择衬塑管件时，需要考虑介质的性质、温度、压力等因素，并根据实际情况进行选择。
衬塑和涂塑
钢塑复合管分为涂塑钢管与衬塑钢管钢塑复合衬塑管生产工艺起源于国外，由于其对树脂粉末的研究领先国内，他们所采用的挤出内衬塑管具有记忆，经过外表涂胶缩径后穿进镀锌钢管，内衬管在一定温度下恢复记忆膨胀与钢管紧密复合，具有较强的预应力，在常温下工作，其胶的粘合力与塑管预应力足够，即使钢管与内衬塑管之间随温度不同伸缩比不同也不会产生游移。
国内钢塑复合衬塑管生产工艺通常使用普通树脂挤出内衬管，在内衬管上涂胶，插入镀锌钢管，经加温后利用塑管的热涨性与钢管结合，由于线膨胀系数以及表面张力的不同，塑管的应力大于胶与钢管的粘接力，钢管与衬塑管之间会有位移，以目前的生产技术与工艺无法解决这些问题。
较先进的生产工艺比上述方法有所改进，充分利用塑料的特性，第一次内衬管非完全塑化，内衬成型管非常柔软，在塑管外层包裹热溶胶带，利用镀锌管内壁粗糙在塑管与钢管复合时加温内管冲压，使塑管膨胀同时二次塑化成型，这样既保证钢塑复合紧密，同时又将塑料的热塑性充分体现，当复合DN65口径以上时，由于内衬塑管壁厚增加，口径变大收缩比系数放大，而此时钢管在日常温差达摄氏40度左右的伸缩比与塑管差距很大，就塑管的热涨力与热溶胶力无法达到钢塑应力差，使其端口钢管与塑管无法平齐，从某种意义上讲已没有钢塑复合管的原意。
以上国内工艺的钢塑复合时将内衬塑管两端都保留约2-3cm伸出钢管外，在冷却后内衬塑管自然收缩后再将超过钢管长度部分切去，端口平齐，其实已经使得钢塑之间有了位移，钢塑之间的胶合力也已受到损伤。
同时也显示国内生产工艺的不成熟。
目前国内最先进的复合技术是将挤出成型的塑管外层使用薄型钢板包裹成管，在钢板包裹内层上刻有网格，利用冷拔使钢管内径变小紧密复合，塑管被压迫与钢管之间产生预应力，同时钢管的内表层上网格与塑管之间具有较强的摩擦力，相对抗蠕变性较强。
但是其连接方式采用卡套式，连接可靠性较差。
内熔式衬塑规避了这些，首先将镀锌管的内表层进行酸洗或喷砂处理，提高其表面粗糙度，通过对钢管加温匀速旋转，将热塑性粉末均匀的注入在钢管内表，牢固连接在钢管内表层，在其冷却的过程中采用端口补料以防止表面收缩应力对衬塑层的破坏。
衬塑钢管与涂塑钢管的区别
衬塑钢管与涂塑钢管的区别产品篇一、定义、分类和术语1、衬塑钢管1.1定义：衬塑钢管是以钢管为基管，内外表面经过处理，外镀锌加烤漆或喷漆，内衬聚乙烯塑料或其他内衬防腐层的钢塑复合产品。
1.2分类：衬塑钢管分冷水衬塑钢管、热水衬塑钢管、滚塑衬塑钢管。
1.3内衬塑料：聚乙烯（PE）、耐热聚乙烯（PE-RT）、交联聚乙烯（PE-X）、聚丙烯（PP-R）硬聚氯乙烯（PVC-U）、氯化聚氯乙烯（PVC-C）。
2、涂塑钢管2.1定义：涂塑钢管是以钢管为基管，以塑料粉末为涂层材料，在其内、外表面熔融涂覆上一层塑料层，或其他材料防腐层的钢塑复合产品。
2.2分类：涂塑钢管根据涂层材料的不同分为聚乙烯涂层钢管和环氧树脂涂层钢管。
2.3涂塑材料：聚乙烯粉末和环氧树脂粉末。
二、产品标示1、衬塑钢管1.1冷水用衬塑钢管代号SP-C1.2热水用衬塑钢管代号SP-CR1.3冷水用外覆塑衬塑钢管代号PSP-C1.4热水用外覆塑衬塑钢管代号PSP-CR2、涂塑钢管2.1聚乙烯涂层钢管代号SP-T-PE2.2环氧树脂涂层钢管代号SP-T-EP三、产品工艺1、衬塑钢管1.1衬塑工艺：钢管前处理后，在塑料管的外壁上均匀地涂抹上胶粘剂，然后放在钢管内使其膨胀而形成的钢塑复合产品。
1.2滚塑工艺：钢管前处理后进行加热，在钢管旋转的同时，把聚乙烯粉末均匀地滚撒在内壁上，然后进行固化处理而形成的钢塑复合产品。
2、涂塑工艺：钢管前处理后进行加热，进行高速涂塑处理，然后进行固化处理而形成的钢塑复合产品。
四、执行标准1、衬塑钢管1.1给水衬塑钢管应符合CJ/T136标准的要求。
1.2外覆塑层与钢管之间的胶粘剂应符合SY/T0413对胶粘剂的要求。
1.3内衬聚乙烯（PE）钢管的内衬塑料应符合GB/T13663对塑料的要求。
1.4内衬耐热聚乙烯（PE-RT）钢管的内衬塑料应符合CJ/T175对塑料的要求。
1.5内衬交联聚乙烯（PE-X）钢管的内衬塑料应符合GB/T18992.2对塑料的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
衬塑管与涂塑管区别
涂塑钢管是钢塑复合管的一种，就像汉族是中华民族中的一种一样。
涂塑钢管就拿内涂塑钢管来说，是中间是黑铁管，内部是环氧或聚乙烯涂层；钢塑复合管顾名思义，是钢管和塑料的结合体，细分为衬塑钢管和涂塑钢管,简单区分就是涂塑管管内壁涂有粉末塑料涂料,钢塑复合管钢管内有一塑料管覆在管壁上。
给水基本可以通用，价格也差不多。
都有着抗高压耐腐蚀耐高温使用年限长作用。
衬塑管层较厚，涂塑管的塑层太薄了，久用会破损。
对于用于给水主力管，现在几乎涂塑管已经慢慢被衬塑管替代了，主要在于，涂塑和钢管的膨胀系数不同，易脱落。
而涂塑钢管脱落为片状，使钢管内部易与水接触生锈。
钢衬塑复合管道是以普通碳素钢管作为基体，钢内衬PP、PE、PVC、PO、F4、F40等化学稳定性优良的热塑性钢衬塑管道，完全采用先进的科学方法专利技术，将钢塑管融为一体，是一种新型的防腐管道，它既具有钢管的机械强度性能，又有塑料管耐腐蚀、不结垢、不易生长微生物，又能保证输送介质的纯度等优点，是目前取代衬橡胶、搪玻璃、玻璃钢的最佳耐腐蚀产品。
其使用寿命超过不锈钢管道，是输送酸、碱、盐、气体、矿浆等理想防腐管道。
但价格仅为不锈钢管的四分之一，在各类防腐管中出类拔萃。
管件(包括弯头.三通.四通.大小头等)全部采用整体钢外壳，内衬塑料整体压注成型。
没有任何塑料焊缝.是国内首创.完全克服了有的塑料(如:PP等)焊接性能差的缺点.使产品更加可靠,成为我国防腐蚀管道的升级换代产品.为无溅流输送提供了可靠保证.防腐设备(内衬PO.F4和F40)非标设备，储罐.贮罐、贮槽、塔节、容器、釜具有价廉质优的特点,无任何衬里接缝,可耐正、负压,并一次成型
涂塑管，是国内新近发展的一种新型管道材料，采用内外均有涂塑保护层，中间为增强焊接钢管或无缝承压钢管的复合结构，克服了钢管本身存在的易生锈、腐蚀、高污染、及塑料管强度低、易变形的缺陷，整合了钢管和塑料产品的共同优点，属于国家推广使用的环保产品。
涂塑管是在钢管内壁融溶一层厚度为0.5 ～ 1.0mm 的聚乙烯(PE )树脂、乙烯－丙烯酸共聚物( EAA )、环氧( EP )粉末、无毒聚丙烯( PP )或无毒聚氯乙烯(PVC )等有机物而构成的钢塑复合型管材，它不但具有钢管的高强度、易连接、耐水流冲击等优点，还克服了钢管遇水易腐蚀、污染、结垢及塑料管强度不高、消防性能差等缺点，设计寿命可达50 年。
主要缺点是安装时不得进行弯曲，热加工和电焊切割等作业时，切割面应用生产厂家配有的无毒常温固化胶涂刷。
