外镀内涂塑钢管与外镀内衬塑钢管比较

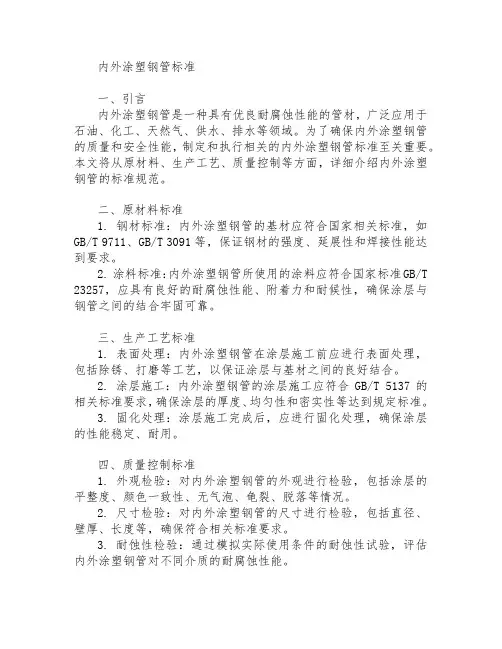

内外涂塑钢管 标准
内外涂塑钢管标准一、引言内外涂塑钢管是一种具有优良耐腐蚀性能的管材，广泛应用于石油、化工、天然气、供水、排水等领域。
为了确保内外涂塑钢管的质量和安全性能，制定和执行相关的内外涂塑钢管标准至关重要。
本文将从原材料、生产工艺、质量控制等方面，详细介绍内外涂塑钢管的标准规范。
二、原材料标准1. 钢材标准：内外涂塑钢管的基材应符合国家相关标准，如GB/T 9711、GB/T 3091等，保证钢材的强度、延展性和焊接性能达到要求。
2. 涂料标准：内外涂塑钢管所使用的涂料应符合国家标准GB/T 23257，应具有良好的耐腐蚀性能、附着力和耐候性，确保涂层与钢管之间的结合牢固可靠。
三、生产工艺标准1. 表面处理：内外涂塑钢管在涂层施工前应进行表面处理，包括除锈、打磨等工艺，以保证涂层与基材之间的良好结合。
2. 涂层施工：内外涂塑钢管的涂层施工应符合GB/T 5137的相关标准要求，确保涂层的厚度、均匀性和密实性等达到规定标准。
3. 固化处理：涂层施工完成后，应进行固化处理，确保涂层的性能稳定、耐用。
四、质量控制标准1. 外观检验：对内外涂塑钢管的外观进行检验，包括涂层的平整度、颜色一致性、无气泡、龟裂、脱落等情况。
2. 尺寸检验：对内外涂塑钢管的尺寸进行检验，包括直径、壁厚、长度等，确保符合相关标准要求。
3. 耐蚀性检验：通过模拟实际使用条件的耐蚀性试验，评估内外涂塑钢管对不同介质的耐腐蚀性能。
五、安全标准1. 使用说明：内外涂塑钢管应附有明确的使用说明书，包括安装、使用、维护等方面的注意事项，确保用户正确、安全地使用。
2. 标识标志：内外涂塑钢管的产品应附有清晰的标识标志，包括产品型号、生产厂家、执行标准等信息。
六、贮存和运输标准1. 贮存要求：内外涂塑钢管在贮存过程中，应避免受潮、受阳光直射和机械损伤，确保产品质量不受影响。
2. 运输要求：内外涂塑钢管在运输过程中，应采取防震、防撞、防漏等有效措施，确保产品安全到达目的地。
衬塑与涂塑区别
衬塑与涂塑的区别？
一、制造工艺不一样：衬塑管是在钢管内，经冷拉复合或滚塑一层热塑性塑料，而涂塑管是在钢管内壁融溶一层塑料。
二、结构组成不同：衬塑管即钢衬塑复合管，是以普通碳素钢管作为基础，内衬化学性优良的热塑性塑料，经冷拉复合或滚塑成型，它既有钢管的机械性能，又有塑料管的耐腐蚀性能，缓结垢，不易生长微生物的特点，是输送酸、碱、盐、有腐蚀性气体等介质的理想管道。
涂塑管，本产品是国内新近发展的一种新型管道材料，采用内外均有涂塑保护层，中间为增强焊接钢管或无缝承压钢管的复合结构，克服了钢管本身存在的易生锈、腐蚀、高污染、及塑料管强度低、易变形的缺陷，整合了钢管和塑料产品的共同优点，属于国家推广使用的环保产品。
三、涂塑管是在钢管内壁融溶一层厚度为0.5 ～1.0mm 的聚乙烯（PE ）树脂、乙烯－丙烯酸共聚物（EAA ）、环氧（EP ）粉末、无毒聚丙烯（PP ）或无毒聚氯乙烯（PVC ）等有机物而构成的钢塑复合型管材，它不但具有钢管的高强度、易连接、耐水流冲击等优点，还克服了钢管遇水易腐蚀、污染、结垢及塑料管强度不高、消防性能差等缺点，设计寿命可达50 年。
主要缺点是安装时不得进行弯曲，热加工和电焊切割等作业时，切割面应用生产厂家配有的无毒常温固化胶涂刷。
主要规格有Φ15 —Φ300 。
镀锌衬塑管(镀锌PE涂塑管)与镀锌钢管技术性能对照表
主要适用于给水运送管道、海水运送管道、污水运送管道等
主要适用于下水管、煤气管、或其他流体输送管。
耐温性
≤60℃
-40℃～350℃
使用寿命
10～15年
10年左右
淘汰因素
内壁易老化，镀锌管易锈蚀
易老化、二次污染
附着力
内PE管（或PE塑料涂层）易剥落
镀锌层易剥落
化学物理性能
1、镀锌管内衬PE管（或内涂PE粉末涂料）复合而成的镀锌衬塑管（或镀锌PE涂塑管），内壁光滑、不结垢、不滋生微生物，输送流体阻力小，节省能耗。
2、内衬的PE管与PE涂塑层都为非极性材质，而镀锌管为极性材质，故其与管道内壁的附着力差，易脱落；其次均为热塑性材料，耐温性能差。
3、因内衬的PE管壁厚较厚，缩小了输水管径，采购时需要购买大一号的，既损失流量又增加工程成本。
4、口径方面由于衬塑工艺的影响，目前最大口径在14英寸左右，而涂塑管的口径能达到64英寸，且能根据订单要求进行扩展。
1、采用焊管内外镀锌防腐性能有所提升，但如长期使用后因化学反应造成锌层剥落，防腐性能下降。
2、采用锌铝合金和加入稀土元素作为镀液有效加强防腐性能，但是管道内壁易产生黄锈，污染大且易结水垢，堵塞管道；同时易生成一层白锈（白浊）会滋生有害细菌，造成二次污染，长时间使用会使水质变坏。
短管处理
切管机、锯床等切割，内衬的PE管与PE涂塑层极易脱落，脱落后很难进行修复，影响其使用寿命。
气焊，无齿锯切割后即可使用，但防腐层破损后不能进行修复，长时间会对水质造成污染，降低管道使用寿命。
镀锌衬塑管（镀锌PE涂塑管）与镀锌钢管技术性能对照表
类别
性能
镀锌衬塑管
镀锌PE涂塑管
镀锌钢管
内外涂塑镀锌复合钢管选用标准
内外涂塑镀锌复合钢管选用标准内外涂塑镀锌复合钢管选用标准1. 介绍内外涂塑镀锌复合钢管是一种重要的管道产品，因其具有耐腐蚀、耐高温、耐压等优点，被广泛应用于石油、化工、天然气、供水等领域。
选择合适的内外涂塑镀锌复合钢管选用标准对于保证管道质量、增加使用寿命非常重要。
2. 标准内容内外涂塑镀锌复合钢管选用标准主要包括以下内容：- 材质要求：包括原材料和涂层的要求，如聚乙烯（PE）、聚丙烯（PP）等涂层的质量标准。
- 技术要求：包括管道的生产工艺、涂覆工艺、镀锌工艺、检测要求等，以及相关的物理和化学性能指标。
- 尺寸和允许偏差：管道的直径、厚度和长度等尺寸要求，同时也包括允许的偏差范围。
3. 选择原则在选择内外涂塑镀锌复合钢管选用标准时，应该遵循以下原则：- 适用性原则：选择标准应符合实际使用环境和管道工程的要求，不宜过高或过低。
- 可行性原则：选择标准应符合生产工艺和技术水平，不应过于超前，以免无法实施。
- 先进性原则：选择标准应考虑到行业先进技术和国际标准，以便提升产品质量和国际竞争力。
4. 个人观点在当前的工程建设和管道行业中，内外涂塑镀锌复合钢管选用标准非常重要。
选用合适的标准可以保证管道质量、延长使用寿命，对于保障工程安全、节约资源、保护环境等方面都具有重要意义。
我们在选择标准时应该充分考虑实际需求和先进技术，做出明智的选择。
总结内外涂塑镀锌复合钢管选用标准直接关系到产品质量和工程效果，因此选择合适的标准至关重要。
在选择标准时，应该考虑适用性、可行性和先进性等原则，以期取得最佳的使用效果。
加强标准化管理、推动科技创新也是当前管道行业发展的重要方向。
通过努力提高标准化水平、完善标准体系，可以更好地促进行业健康发展。
内外涂塑镀锌复合钢管选用标准的制定和执行是管道行业规范化和标准化的重要体现。
随着国家对工程建设质量和安全的要求不断提高，对产品质量和标准的监管也更加严格，因此内外涂塑镀锌复合钢管选用标准也在不断完善和更新。
衬塑管与涂塑管区别
衬塑管与涂塑管区别涂塑钢管是钢塑复合管的一种，就像汉族是中华民族中的一种一样。
涂塑钢管就拿内涂塑钢管来说，是中间是黑铁管，内部是环氧或聚乙烯涂层；钢塑复合管顾名思义，是钢管和塑料的结合体，细分为衬塑钢管和涂塑钢管,简单区分就是涂塑管管内壁涂有粉末塑料涂料,钢塑复合管钢管内有一塑料管覆在管壁上。
给水基本可以通用，价格也差不多。
都有着抗高压耐腐蚀耐高温使用年限长作用。
衬塑管层较厚，涂塑管的塑层太薄了，久用会破损。
对于用于给水主力管，现在几乎涂塑管已经慢慢被衬塑管替代了，主要在于，涂塑和钢管的膨胀系数不同，易脱落。
而涂塑钢管脱落为片状，使钢管内部易与水接触生锈。
钢衬塑复合管道是以普通碳素钢管作为基体，钢内衬PP、PE、PVC、PO、F4、F40等化学稳定性优良的热塑性钢衬塑管道，完全采用先进的科学方法专利技术，将钢塑管融为一体，是一种新型的防腐管道，它既具有钢管的机械强度性能，又有塑料管耐腐蚀、不结垢、不易生长微生物，又能保证输送介质的纯度等优点，是目前取代衬橡胶、搪玻璃、玻璃钢的最佳耐腐蚀产品。
其使用寿命超过不锈钢管道，是输送酸、碱、盐、气体、矿浆等理想防腐管道。
但价格仅为不锈钢管的四分之一，在各类防腐管中出类拔萃。
管件(包括弯头.三通.四通.大小头等)全部采用整体钢外壳，内衬塑料整体压注成型。
没有任何塑料焊缝.是国内首创.完全克服了有的塑料(如:PP等)焊接性能差的缺点.使产品更加可靠,成为我国防腐蚀管道的升级换代产品.为无溅流输送提供了可靠保证.防腐设备(内衬PO.F4和F40)非标设备，储罐.贮罐、贮槽、塔节、容器、釜具有价廉质优的特点,无任何衬里接缝,可耐正、负压,并一次成型涂塑管，是国内新近发展的一种新型管道材料，采用内外均有涂塑保护层，中间为增强焊接钢管或无缝承压钢管的复合结构，克服了钢管本身存在的易生锈、腐蚀、高污染、及塑料管强度低、易变形的缺陷，整合了钢管和塑料产品的共同优点，属于国家推广使用的环保产品。
涂塑钢管与衬塑钢管的比较
一、定义、分类和术语1、衬塑钢管1.1 定义：衬塑钢管是以钢管为基管，内外表面经过处理，外镀锌加烤漆或喷漆，内衬聚乙烯塑料或其他内衬防腐层的钢塑复合产品。
1.2 分类：衬塑钢管分冷水衬塑钢管、热水衬塑钢管、滚塑衬塑钢管。
1.3 内衬塑料：聚乙烯（PE）、耐热聚乙烯（PE-RT）、交联聚乙烯（PE-X）、聚丙烯（PP-R）硬聚氯乙烯（PVC-U）、氯化聚氯乙烯（PVC-C）。
2、涂塑钢管2.1 定义：涂塑钢管是以钢管为基管，以塑料粉末为涂层材料，在其内、外表面熔融涂覆上一层塑料层，或其他材料防腐层的钢塑复合产品。
2.2 分类：涂塑钢管根据涂层材料的不同分为聚乙烯涂层钢管和环氧树脂涂层钢管。
2.3 涂塑材料：聚乙烯粉末和环氧树脂粉末。
二、产品标示1、衬塑钢管1.1 冷水用衬塑钢管代号SP-C1.2 热水用衬塑钢管代号SP-CR1.3 冷水用外覆塑衬塑钢管代号PSP-C1.4热水用外覆塑衬塑钢管代号PSP-CR2、涂塑钢管2.1 聚乙烯涂层钢管代号SP-T-PE2.2 环氧树脂涂层钢管代号SP-T-EP三、产品工艺1、衬塑钢管1.1 衬塑工艺：钢管前处理后，在塑料管的外壁上均匀地涂抹上胶粘剂，然后放在钢管内使其膨胀而形成的钢塑复合产品。
1.2 滚塑工艺：钢管前处理后进行加热，在钢管旋转的同时，把聚乙烯粉末均匀地滚撒在内壁上，然后进行固化处理而形成的钢塑复合产品。
2、涂塑工艺：钢管前处理后进行加热，进行高速涂塑处理，然后进行固化处理而形成的钢塑复合产品。
四、执行标准1、衬塑钢管1.1 给水衬塑钢管应符合CJ/T136标准的要求。
1.2 外覆塑层与钢管之间的胶粘剂应符合SY/T0413对胶粘剂的要求。
1.3 内衬聚乙烯（PE）钢管的内衬塑料应符合GB/T13663对塑料的要求。
1.4 内衬耐热聚乙烯（PE-RT）钢管的内衬塑料应符合CJ/T175对塑料的要求。
1.5 内衬交联聚乙烯（PE-X）钢管的内衬塑料应符合GB/T18992.2对塑料的要求。
内外涂塑钢管的详细介绍
第三种《消防及喷淋防腐涂塑管道》
消防及喷淋防腐涂塑管道 产品执行标准：Q/NWDB06-2008 产品形式：按照天津消防所所制定的国家标准版
征询稿，选用热固性环氧树脂（EP）作为涂层材 料，可以选用内涂塑或内外涂塑，内外涂塑外观 需为红色色标
第四种《聚乙烯外护套聚氨酯保温内涂塑管道》
聚乙烯外护套聚氨酯保温内涂塑管道 产品形式：内层为涂塑或衬塑钢管，按需选择冷
执行标准
执行标准：
涂塑钢管：CJ/T120-2008 衬塑钢管：CJ/T136-2007 内衬不锈钢管道：CL/T192-2004 消防及喷淋防腐涂塑管道：Q/NWDB06-2008 焊接钢管：GB/T3091 螺旋焊接钢管：SY/T5037 无缝钢管：GB/T8163 球墨铸铁：GB/T13295 矿用系统复合钢管：Q/HL109-2009、Q/HL108-2009 化工系统复合钢管：HG20538-1992、HG/T2437-1993 通讯、电力、光缆防腐套管：DL/T935-20050 化工行业标准：HG/T2437-2006 《衬塑可锻铸铁管件》：CJ/T137-2008 螺纹连接：GB/T17219-1998 沟槽连接：CJ/T156-2001 双金属连接焊接配件无缝冲压配件执行标准：12459-2001；对焊配件执行标准：13401-
送、循环以及取水管道，并可按使用年限提供对应 耐磨海水防腐管道； 3：食品、制药行业防腐复合管道 选择的涂层材料符合相关标准，通常采用工厂预制 部件，现场装配或二次安装
第一种《丝扣连接》
丝扣连接（适用DN15---DN100）
套丝、用板锉去毛刺、衬塑管倒角、切断、螺丝 防腐、连接。套丝长度应符合CECS125：2001规 范的要求，确保管材端面与管件根部的硅橡胶垫 圈接触，吻合形成二次密封，适用于工作压力不 小于1.6Mpa管道安装。
给水外镀锌内涂塑钢管
给水外镀锌内涂塑钢管本文摘要：文章从给水外镀锌内涂塑钢管的定义、工艺流程、产品优势及劣势、以及产品的应用来详细介绍产品。
给水外镀锌内涂塑钢管的定义给水外镀锌内涂塑钢管以镀锌钢管为基管，内壁涂装高附着力、防腐、食品级卫生型的聚乙烯粉末涂或环氧树脂涂料。
采用前处理、预热、内涂装、流平、后处理工艺制成的给水镀锌内涂塑复合钢管，是传统镀锌管的升级型产品。
产品执行建设部CJ／T120-2000行业标准。
口径范围：DN25--DN1500可带法兰及带压槽涂装长度：6m、9m、12m及不定尺长度涂层壁厚：100微米～500微米之间，通常为350微米。
管道接口：丝口连接、法兰连接、卡箍连接前处理：化学浸槽法、物理喷砂法给水外镀锌内涂塑钢管的生产工艺给水外镀锌内涂塑钢管首先对基管（镀锌钢管）做预处理----对钢管进行打磨优点：自动喷涂使基材内外壁涂层均匀，流平性好。
达到CJ/T120-2008标准及GB/T5135.20---2010标准---将打磨好的钢管放入电热烘箱进行预热，当温度达到230°~250°（一般预热一个半小时左右）----对预热好的管材进行涂装----涂装好后，放入固化箱固化（当温度达到200度时保持15分钟）----成品。
喷涂后加热设备预热到180度对喷涂好的基材进行固化，优点：喷涂的时候环氧树脂粉末还没有完全的熔结于基材内外壁，经过30分钟的预热固化，使环氧树脂内的固化剂完全固化，使得内外壁的涂层附着力更强。
最早的涂塑钢管基管都是镀锌钢管，后来发现内壁镀锌层对提高内涂层附着力没有好处，反而有影响，同时增加了镀锌工艺的成本，为了提高内涂层的附着力，对镀锌钢管的内镀锌还要采取去锌工艺，这又一次增加了成本，也造成了能源的浪费。
因此也有采用焊接钢管直接上涂层的。
这样一来，基管就有三种：1、内外壁热镀锌的镀锌钢管，但加工涂塑钢管时，内镀锌要经过去锌工艺再上涂层较好，当然，也有不采取去锌工艺，就在镀锌层上再涂敷塑料的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
适用范围
主要适用于给水运送管道、海水运送管道、污水运送管道等
主要适用于抗高压、耐腐蚀、环保节能项目，包括民用供水、工业供水、轻工、雨水收集输送、消防管道、污水输送、海水利用、食品加工、医疗、水利、市政建设等领域
衬塑层厚度1-3mm
涂塑层附着力≥30N/cm²
涂塑层厚度0.35-1mm
特殊钢管涂敷数量
对特殊管路、管件束手无策，增加了管路事故
对三通、四通、弯头、异型管等效果十分理想，保证了管路整体性能良好
机械性能
为使塑料管紧贴钢管内壁，如采用冷拉拔减小钢管直径，会使钢管内应力增大，这种衬塑钢管又不能回火，造成钢管机械性能下降；如采用溶胀塑料管法，由于加热时的温度远高于聚乙烯的正常使用温度（60℃以下），实际加工时已对聚乙烯造成伤害，使其各项性能指标下降
2、耐冷热程度符合国家标准，耐腐蚀性能优异。在同等管件使用中输送流量增加15%以上，降低能耗节省能源，电绝缘性好，绿色环保。便于修补，施工便捷。
3、管件为涂塑，不缩径，水锤作用小，流体输送能力强。
连接方式
丝扣连接、沟槽连接、焊接
丝扣连接、卡箍连接、法兰连接、焊接
衬、涂层附着力及厚度
衬塑层附着力≤10N/cm²
加热涂塑（230-320℃），此温度正好能消除钢管在焊接时的残余内应力，提高了钢管的性能
原料钢管质量要求
压装塑料管时，焊缝内清除不彻底的毛刺，在水压增加时，因应力集中，易从划痕较深处裂开，使衬塑管失效
酸洗或喷丸已将焊节除去，即使钢管的焊痕达0.5mm高度，亦不会对涂塑膜造成任何影响
淘汰因素
内壁易老化，镀锌管易锈蚀
化
学
物
理
性
能
1、内壁涂有热熔胶的聚乙烯（PE）塑料管。
2、内壁光滑，不结垢
3、管材、管件衬塑层与钢管、钢管件之间结合性差，易滋生微生物，尤其小管件缩径严重，水锤作用明显，管件衬塑层易老化，易分层，不能形成与钢管的良好密封，水质二次污染明显，输送流体阻力大，影响流量
4、热胀冷缩系数大，分层几率高
1、内外壁涂敷采用高压聚乙烯粉末经热熔后在钢管表面形成一种三维网状结构。因其本身实属一种惰性材料在其高温溶解后不与其他材料发生化学变化，耐酸、碱、盐溶剂腐蚀能力较强。由于在运送中有不可预知性，在生产中添加了一定量的阻燃剂和抗老化剂，这是其他管材无法比拟的
外镀内涂塑钢管与外镀内衬塑钢管比较
共同特点：涂塑钢管与衬塑钢管都具有钢管的高强度、高刚度等机械性能，又具有塑料管的防腐性能，热膨胀系数小，耐热性能好，易于运输，便于安装，连接方式多样，是解决高层生活给水的优质产品。
项目
镀锌衬塑管
涂塑钢管
外观特征
钢管外壁采用热镀或冷镀，管壁光滑内壁涂有热熔胶的聚乙烯（PE、PVC）塑料管，衬塑层达1-3mm
环保节能、国家倡导
国外早已广泛应用
使用年限
12至15年
50年以上（预期50-100年）
管材、管件成本
管材低0—20%管件高20-30%
需防腐处理
管材高0—20%管件低20-30%
已防腐处理
施工成本
高15—20%，切割易造成脱层、内堵，损耗大，工时费略高
减少15—30%
低损耗、高效率
维护成本
逐渐增加
（老化、脱层、堵塞、爆管）
周期成本
高2—3倍
12—15年更换
在工程使用期内）
高3—4倍
（计入更换施工成本、破坏恢复、停用损失）
低2—5倍
综合结论：由于内外涂塑钢管的实用技术和使用周期等方面的突出优势，其综合性价比在建筑工程施工和使用过程中（一般建筑年限50—100年）明显优于衬塑管材。优良的性价比必将让内外涂塑钢管在民用建筑和石油化工、轻工、水利电力、市政建设、环保等领域发挥重要作用。
极少（意外损坏）
生产方法
把外径比钢管内径稍小的成品塑料管压入成品钢管内，聚乙烯塑料管属非极性材料，与钢管基本不粘结，压入前需涂PE胶粘剂，如塑料管转动，还需将钢管拉长，从而导致钢管内应力增大，机械性能下降
钢管涂塑前去油、酸洗、磷化、打磨、抛光，然后加热到230-280℃用静电喷涂法、流化床法、压送法或散布法把塑料粉末均匀的涂敷在钢管内壁上，经钢管热熔后形成0.35-3mm厚的塑膜，紧固地粘结在钢管上。结合能力强，热胀冷缩系数接近，不易分层、脱落，卫生性能优越
