现浇箱梁贝雷片简易支架法施工工艺
42米现浇箱梁贝雷支架施工技术方案

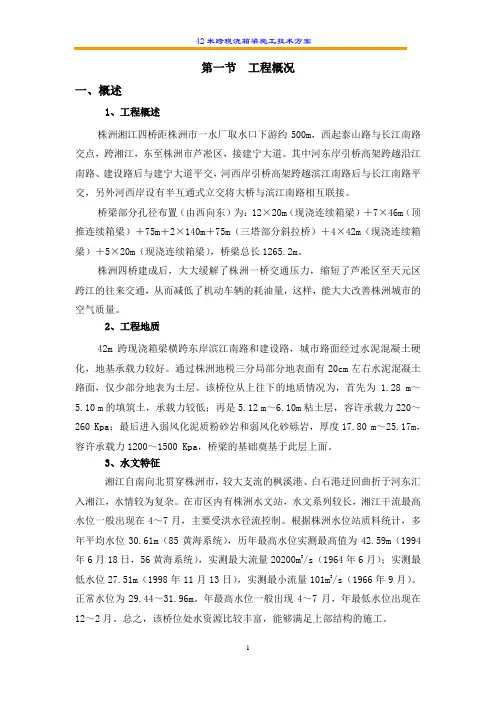

第一节工程概况一、概述1、工程概述株洲湘江四桥距株洲市一水厂取水口下游约500m，西起泰山路与长江南路交点，跨湘江，东至株洲市芦凇区，接建宁大道。
其中河东岸引桥高架跨越沿江南路、建设路后与建宁大道平交，河西岸引桥高架跨越滨江南路后与长江南路平交，另外河西岸设有半互通式立交将大桥与滨江南路相互联接。
桥梁部分孔径布置（由西向东）为：12×20m（现浇连续箱梁）＋7×46m（顶推连续箱梁）＋75m＋2×140m＋75m（三塔部分斜拉桥）＋4×42m（现浇连续箱梁）＋5×20m（现浇连续箱梁），桥梁总长1265.2m。
株洲四桥建成后，大大缓解了株洲一桥交通压力，缩短了芦淞区至天元区跨江的往来交通，从而减低了机动车辆的耗油量，这样，能大大改善株洲城市的空气质量。
2、工程地质42m跨现浇箱梁横跨东岸滨江南路和建设路，城市路面经过水泥混凝土硬化，地基承载力较好。
通过株洲地税三分局部分地表面有20cm左右水泥混凝土路面，仅少部分地表为土层。
该桥位从上往下的地质情况为，首先为 1.28 m～5.10 m的填筑土，承载力较低；再是5.12 m～6.10m粘土层，容许承载力220～260 Kpa；最后进入弱风化泥质粉砂岩和弱风化砂砾岩，厚度17.80 m～25.17m，容许承载力1200～1500 Kpa，桥梁的基础奠基于此层上面。
3、水文特征湘江自南向北贯穿株洲市，较大支流的枫溪港、白石港迂回曲折于河东汇入湘江，水情较为复杂。
在市区内有株洲水文站，水文系列较长，湘江干流最高水位一般出现在4～7月，主要受洪水径流控制。
根据株洲水位站质料统计，多年平均水位30.61m（85黄海系统），历年最高水位实测最高值为42.59m（1994年6月18日，56黄海系统），实测最大流量20200m3/s（1964年6月）；实测最低水位27.51m（1998年11月13日），实测最小流量101m3/s（1966年9月）。
42米现浇箱梁贝雷支架施工技术设计方案
42米现浇箱梁贝雷支架施工技术设计方案项目概述本文针对一座42米现浇箱梁贝雷支架的施工工艺进行了设计方案的论述。
预计该方案施工周期为120天，总工程造价为500万元。
施工准备1.施工人员：本方案预计需要工程师、技术员、钢筋工、模板工、电工、拖车司机等多个施工人员。
2.设备和材料：预计需要钢筋、水泥、砂、石子、木材、模板、拖车等设备和材料。
3.现场准备：施工前，需要对现场进行清理，确保施工空间充足且安全。
施工步骤1.基础准备：根据设计要求，在基础部位做好标线和测量，挖掘基坑，并搭设好基坑支撑体系。
2.钢筋加工和安装：根据设计图纸，制作钢筋加工图纸，并组织钢筋加工和安装作业。
确保钢筋的规格、数量和布置符合设计要求。
3.模板搭设：根据设计图纸，制作模板加工图纸，并组织模板加工和搭设。
确保模板的准确性、稳定性和安全性。
4.施工质量控制：在搭设模板的同时，要做好施工质量的控制。
包括模板的水平度、垂直度、尺寸精度等方面的检查和调整。
5.混凝土浇筑：在模板搭设完毕后，开始进行混凝土浇筑。
确保混凝土的配合比、浇筑温度和振捣频率符合要求。
6.后期处理：混凝土浇筑完毕后，需进行后期处理工作，如拆模、清理现场、维护保养等。
施工安全措施1.施工前培训：施工前，对施工人员进行相关安全培训，确保操作人员对施工安全有一定的了解和认知。
2.安全设备：提供施工人员必要的安全设备，如安全帽、安全绳、防滑鞋等。
3.安全防护措施：在危险区域和高空作业时，设置警示标志、设置防护栏杆等，确保施工现场的安全。
4.安全监测：设置专人负责施工现场的安全监测，并及时发现和处理施工中的安全隐患。
质量控制措施1.组织预验收：在施工过程中，定期组织质量预验收，对施工质量进行全面控制和评估。
2.检测设备和工具：使用专业的检测设备和工具，对施工中的混凝土强度、钢筋质量等进行检测，确保施工质量合格。
3.质量跟踪记录：建立详细完整的质量跟踪记录，对施工过程中的质量问题进行跟踪和处理。
贝雷架支架现浇施工方法及工艺

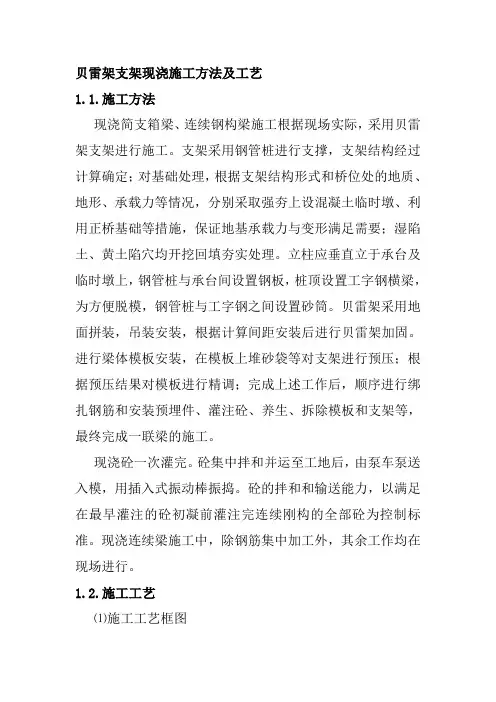

贝雷架支架现浇施工方法及工艺1.1.施工方法现浇简支箱梁、连续钢构梁施工根据现场实际，采用贝雷架支架进行施工。
支架采用钢管桩进行支撑，支架结构经过计算确定；对基础处理，根据支架结构形式和桥位处的地质、地形、承载力等情况，分别采取强夯上设混凝土临时墩、利用正桥基础等措施，保证地基承载力与变形满足需要；湿陷土、黄土陷穴均开挖回填夯实处理。
立柱应垂直立于承台及临时墩上，钢管桩与承台间设置钢板，桩顶设置工字钢横梁，为方便脱模，钢管桩与工字钢之间设置砂筒。
贝雷架采用地面拼装，吊装安装，根据计算间距安装后进行贝雷架加固。
进行梁体模板安装，在模板上堆砂袋等对支架进行预压；根据预压结果对模板进行精调；完成上述工作后，顺序进行绑扎钢筋和安装预埋件、灌注砼、养生、拆除模板和支架等，最终完成一联梁的施工。
现浇砼一次灌完。
砼集中拌和并运至工地后，由泵车泵送入模，用插入式振动棒振捣。
砼的拌和和输送能力，以满足在最早灌注的砼初凝前灌注完连续刚构的全部砼为控制标准。
现浇连续梁施工中，除钢筋集中加工外，其余工作均在现场进行。
1.2.施工工艺⑴施工工艺框图贝雷架法现浇施工工艺流程图见图2.5.2-22。
⑵钢管支撑桩钢管桩按间距12m设置，靠近墩台处借用桥梁承台作为支撑基础，其余部位设置临时支墩基础，地基处理后用荷载板法检测地基承载力。
满足要求后浇筑砼条形基础。
钢管桩采用630mm螺纹钢管，安装钢管时，按钢板顶标高和梁底标高，扣除模板厚度、方木高度、贝雷架高度、工字钢高度及砂箱高度，最后计算出钢管长度。
按计算好的长度，将钢管下好料，并将切口打磨平整。
然后借助吊车将钢管按设计位置就位。
钢管桩支撑实景图见图2.5.2-43。
在墩台上没预留临时锚固件的情况下，在靠墩台身侧的钢管柱可用浇注墩台砼时留下的对拉杆孔对拉钢管，并在墩台钢管之间用槽钢对顶。
为增加钢管柱横向整体性，在钢管柱之间设置横向连接杆和槽钢剪刀撑。
⑶砂筒、横梁安装采用砂筒作为脱模的手段，砂筒设置于钢管立柱顶部和工字钢横梁之间，底部与钢管焊死。
贝雷梁支架现浇箱梁施工作业指导书
贝雷梁支架现浇箱梁施工作业指导书1 适用范围适用于公路桥梁连续梁或简支梁的现浇施工作业，公路桥梁可参照施工。
2 作业准备2.1 技术准备明确箱梁支架现浇施工工艺、操作要点和质量标准，规范和指导现浇箱梁施工作业。
技术规范：《客运专线公路桥涵工程施工质量验收暂行标准》、《客运专线公路桥涵工程施工技术指南》。
2.2场地准备现浇梁施工前，先对施工现场进行场地平整，对搭设支墩的位置进行加固处理，根据计算结果选择采用桩基或混凝土基础，确保梁体混凝土浇筑安全。
2.3材料准备根据作业需要，准备好贝雷梁片，贝雷梁片构件到达现场后，检验有关材质报告单或检查报告。
准备好支架预压的预制混凝土块或砂袋。
2.4 人员配备根据作业流程配备相应人员，包括各项负责的架子工、模板工、钢筋工、混凝土工、张拉工、电工、机修工、测量工以及普工等。
2.5 机械配备根据支架法作业需要，现场配备吊车、备用发电机、全站仪、水平仪、插入式振捣器、混凝土收光设备、油泵、千斤顶等。
3 技术要点3.1 贝雷架设计3.1.1贝雷架设计分为：基础工程、支柱、贝雷梁三个部分，要进行基底承载力、强度、刚度、挠度和稳定性检算，从而确定基础的形式、支柱的种类、数量和贝雷架的间距、数量和预留起拱度等。
支架强度安全系数大于1.4，稳定性安全系数大于1.5。
3.1.2 贝雷架设计主要考虑以下因素：（1）支墩地基地基承载力；（2）荷载：模板和支架自重；梁体重量；施工人员和施工材料机具等行走运输或堆放的荷载；风力、水流冲击荷载等。
（3）支柱的受力；（4）贝雷架的变形、沉陷等。
3.1.3支架设计主要检算以下因素：（1）强度检算：贝雷架各构件按其计算图式进行强度计算，容许应力可按临时结构予以提高。
（2）挠度验算（3）预拱度计算：包括梁体自重所产生的挠度、贝雷架受荷载后产生的弹性变形和非弹性变形、贝雷架基础的沉降量等。
3.2模板的构造与设计现浇梁的模板由侧模、内模、底模和端模组成。
现浇梁贝雷梁支架施工方案
现浇梁贝雷梁支架施工方案梁的支架结构在现浇梁工程中占据着极为重要的地位，保证支架的施工质量不仅可以确保梁的准确施工，同时也能够保障梁的整体强度和稳定性。
本文将对贝雷梁支架的施工方案进行详细说明，以期达到高效施工、准确完成梁的支撑工作。
1. 施工前准备在进行贝雷梁支架的施工之前，一定要进行充分的前期准备工作。
首先需要对施工现场进行清理整理，确保施工区域的平整。
同时，要根据设计图纸的要求，准确确定支架的位置和高程，并进行标定。
2. 支架材料准备支架的质量直接影响梁的施工进度和质量，因此在选择支架材料时一定要注意质量问题。
通常情况下，支架的主要材料为钢材，要选择质量可靠的钢材，并保证各部件齐全，以免影响后续施工工作。
3. 支架安装支架安装是整个施工过程中最为关键的环节。
在进行支架安装时，一定要根据设计要求，严格按照位置、间距等要求进行安装。
同时在安装过程中要注意支架的稳定性，避免出现晃动或倾斜的情况。
4. 支架调整支架安装完成后，需要进行支架的调整工作，确保支架的位置和高程与设计要求一致。
在进行调整时，可以利用调整螺栓或千斤顶等工具，逐步将支架调整到位，保证支架的水平和垂直。
5. 支架验收最后一步是对支架进行验收工作，确认支架的安装质量和稳定性是否符合要求。
如果发现支架存在质量问题，要及时进行调整和修复，以确保支架的安全可靠。
通过以上步骤的施工，可以保证贝雷梁支架的施工质量和准确性，有助于保证整个梁的施工效率和质量。
在实际工程中，施工人员需要严格按照要求进行操作，做到精益求精，确保工程顺利完成。
箱梁贝雷梁支架现浇施工方案
箱梁贝雷梁支架现浇施工方案根据武广客运专线的总体施工组织设计和现场的实际情况，由于部分桥梁处于两隧道之间无法运梁，并且数量比较少，建设桥梁预制厂经济不合理，切割后浇筑翼板受力有影响。
所以部分箱梁采用支架现浇施工。
一、工程概况：武汉至广州客运专线乌龙泉至花都段，位于湖北、湖南、广东三省境内，线路自武汉枢纽引出，沿线经咸宁、岳阳、长沙、株洲、衡阳、郴州、韶关、清远，终至花都与广州枢纽新广州客站工程相衔接。
本管段位于湖南省的岳阳市境内，施工范围为DK1397+664.00～DK1402+769.00段综合工程（另外包含京珠联络线特大桥、胡家桥隧道、向公庙大桥、塘坡大桥、新华村大桥、麻塘里特大桥），主要穿越云溪乡、梅溪乡和康王乡等，沿线主要有桃李村、侨石村、金风桥村、新华村、羊角山村等，地形主要为低山及低山间丘陵、谷地地形，地形起伏较大，路线在其间穿越低山、谷地以及稻田、鱼塘、河流和村庄等。
本段桥梁设计基础主要采用扩大基础和钻孔桩，钻孔桩以直径１米和1.25米的端承桩为主。
桥墩为圆端形和矩形的实心和空心板式墩，桥台采用空心矩形桥台。
梁部使用单箱单室箱梁，以32米为主，24米作为调整跨。
箱梁断面图单位：mm二、工程数量：三、施工流程四、施工技术方案１、基础施工方案钢管支墩基础采用1.5×4.5×0.5米的C20混凝土，顶面预埋6根直径16mm圆钢与支墩连接，施工时，先把原地面的软泥和粘土清理干净，然后采用机械开挖基坑１米深，最后试验检测基底承载力，根据计算书考虑1.3倍的安全系数，地基承载力控制为三根中支墩基底承载力要达到400Kpa，两根边支墩承载力要达到300Kpa,如果满足要求，按照图纸施工，基础周边基坑内采用M5号浆砌片石回填至基础顶面，以防渗水，破坏基底。
如果实测基底承载力200KPa到400Kpa之间，底部增加一层φ16钢筋网，网眼间20×20cm。
如果实测基底承载力100KPa到300Kpa之间，需扩挖基础，增加1层2.5×5.5×0.5的M12.5号浆砌片石基础。
现浇箱梁贝雷支架专项施工方案
现浇箱梁贝雷支架专项施工方案一、项目背景为了保证箱梁贝雷支架的准确、高效和安全施工，编制此专项施工方案。
此方案适用于现浇箱梁贝雷支架的施工。
二、施工前准备1.确定施工区域并进行清理、平整。
2.准备好所需施工工具和设备，包括扫帚、铲子、砂浆搅拌机等。
3.检查并保证施工材料质量合格，包括水泥、砂子、石子等。
4.建立施工工地标志和警示牌，确保施工区域安全。
三、施工流程1.布置场地：根据设计要求和施工图纸，在施工区域布置好支架工棚、施工道路等。
2.搭建支架：根据设计要求和施工图纸，搭建箱梁贝雷支架。
支架搭建应先组织施工人员进行安全培训，并依据工程规划和搭建方案进行操作。
搭建支架时应注意支架的水平度和垂直度，确保支架的稳定性。
3.浇筑混凝土：混凝土按照设计的配合比进行配制，并使用搅拌机搅拌均匀。
在浇筑前，应进行湿润处理以保证混凝土与支架之间的黏附性。
浇筑混凝土时应从箱梁底部开始，逐渐向上浇筑，确保混凝土的均匀性。
4.混凝土养护：混凝土养护应根据设计要求进行，主要包括喷水养护和防止干裂。
在混凝土浇筑后，应及时进行喷水养护，并严禁踩踏或施加外力。
养护时间根据环境温度和混凝土强度等因素而定。
四、安全措施1.所有施工人员必须穿着安全帽、安全鞋等个人防护装备，并遵守施工现场安全规定。
2.在施工现场设置施工警示标志，保持施工区域整洁，清除施工现场杂物。
3.施工人员进行临时设施和支架搭建时，必须进行试验和验收，确保支架稳定可靠。
4.对搅拌机等施工设备进行定期检查和维护，确保其正常运转和安全使用。
五、施工质量控制1.施工过程中，对混凝土的浇筑均要进行密实处理，保证混凝土的均匀性。
2.对支架的搭建进行严格检查，确保其水平度和垂直度符合要求。
3.在混凝土养护期间，定期进行养护工作，防止裂缝和渗漏。
六、施工总结1.施工结束后，及时清理施工现场，恢复施工区域的整洁。
2.对施工过程中的问题和不足进行总结，并提出改进意见。
3.进行施工质量验收，并报告相关部门。
箱梁贝雷梁支架现浇施工方案
箱梁贝雷梁支架现浇施工方案
一、前言
箱梁贝雷梁作为重要的桥梁结构，在施工过程中需要支架来保证其稳定性和安全性。
本文主要介绍了箱梁贝雷梁支架现浇施工方案，包括施工前的准备工作、支架搭设、混凝土浇筑等内容。
二、施工前准备
1. 确定施工方案
在进行箱梁贝雷梁支架现浇施工之前，需要根据具体情况确定施工方案，包括支架的类型、施工方法、浇筑顺序等内容。
2. 准备材料和设备
需要准备好支架所需的钢管、连接件、模板、钢筋等材料，以及搭设支架所需的施工机械和工具。
三、支架搭设
1. 确定支架位置
根据设计要求和施工方案，在桥梁上确定支架的位置和高度，并做好标志。
2. 搭设支架
根据支架设计图纸，按照要求搭设支架，确保支架稳定、牢固。
四、混凝土浇筑
1. 浇筑顺序
根据设计要求，按照一定的浇筑顺序，逐步将混凝土浇筑到支架内，注意加固钢筋。
2. 混凝土养护
混凝土浇筑完成后，需要及时进行养护，保持混凝土的湿润，以达到设计强度要求。
五、验收和整改
在浇筑完成后，需要进行验收，确保支架搭设和混凝土浇筑质量符合要求。
如有不合格项需要及时整改。
结语
通过本文的介绍，相信大家可以对箱梁贝雷梁支架现浇施工方案有更深入的了解。
在实际施工中，需要严格按照要求进行施工操作，确保施工质量和施工安全，为桥梁工程的顺利完成提供保障。
