计算35kv电缆的电容电流的经验公式是什么

搭接电缆配电网电容电流计算与测量

试验是在系统单相接地下进行的，当系统一相接地时，其余两相对地电压升为线电压。因此，在测试前应消除绝缘缺陷，以免在电压升高时非接地相对地击穿，形成两相接地短路事故。为使接地断路器能可靠切除接地电容电流，需将三相触头串联使用，且应有保护。若测量过程中发生两相接地短路，要求DL 能迅速切断故障，其保护瞬时动作电流应整定为IC的4~5倍。合上接地断路器DL，迅速读取图中所示各表计的指示数值后，接地开关应立即跳闸。所用表计均不得低于0.5级。
2.3 经验数据表
表4–2 6~35kV油浸纸电缆电容电流计算
电容电流额定电压
平均值
（k0
缆芯截面（mm2）
16
0.37
0.52
25
0.46
0.62
35
0.52
0.69
50
0.59
0.77
70
0.71
0.90
95
0.82
1.00
120
0.89
1.10
35
— — — —— 3.7 4.1 4.4
一、不投入消弧线圈
不投入消弧线圈（即中性点不接地）的单相金属接地测量，其接线如图4–1所示，图中DL为接地断路器；YH为测量用电压互感器；LH1、LH2为保护和测量用电流互感器；W为低功率因数功率表，用以测量接地回路的有功功耗；LH1的1、2端子接 DL的过流保护。电流电压相量图，如图4–2所示。
U e （安/公里）
10kV：IC
95 1.2S 2200 0.23S
Ue（安/公里）
式中：S——电缆截面积（毫米2）
Ue——额定线电压（千伏）
上述的计算公式主要适用于油浸纸电力电缆，对目前采用的聚氯乙烯绞联电缆每公里对地的电容电流比油浸纸要大，根据厂家提供的参数和现场实测检验约增大20%左右。

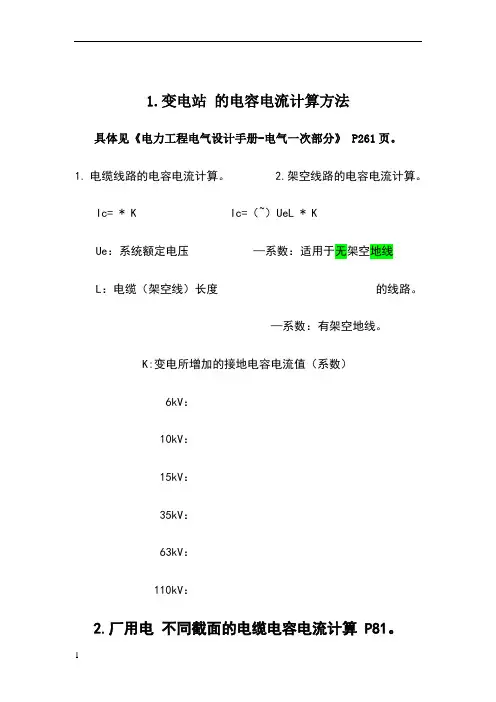

电缆电容电流简单计算方法

1.变电站的电容电流计算方法
具体见《电力工程电气设计手册-电气一次部分》 P261页。

1.电缆线路的电容电流计算。

2.架空线路的电容电流计算。

Ic= * K Ic=（~）UeL * K
Ue：系统额定电压—系数：适用于无架空地线
L：电缆（架空线）长度的线路。

—系数：有架空地线。

K:变电所增加的接地电容电流值（系数）
6kV：
10kV：
15kV：
35kV：
63kV：
110kV：
2.厂用电不同截面的电缆电容电流计算 P81。

一条YJLV22-10KV-3*95mm2的电缆，敷设长度27.8Km，求怎样计算电容电流为保证压降，怎样选择电抗器对电压抬升进行抑制对于10kV 电力电缆容流可以用下式估算：
Ic =[（95＋）/(2200+]Un×L
Un――线路的额定电压，kV
L ――电缆线路长度，km
S ――电缆截面积，mm2
电缆:
Ic=[(95+×95)/(2200+×95)]××=30.45A
也可根据经验值估算，10KV电缆一般每公里1A左右，35KV电缆一般每公里3A左右。

电容电流计算书

电容电流的计算书电网的电容电流，应包括有电气连接的所有架空线路、电缆线路、发电机、变压器以及母线和电器的电容电流，并应考虑电网5～10年的发展。

1．架空线路的电容电流可按下式估算：I C =（2.7～3.3）U e L×10-3 (F-1)式中：L——线路的长度（㎞）；U e——线路系统电压（线电压KV）I C ——架空线路的电容电流（A）；2.7 ——系数，适用于无架空地线的线路；3.3 ——系数，适用于有架空地线的线路；同杆双回线路的电容电流为单回路的1.3～1.6倍。

亦可按附表1所列经验数据查阅。

附表1 架空线路单相接地电容电流（A/km）2.电缆线路的电容电流可按（F-2）式估算，亦可进行计算I C=0.1U e L （F-2）按电容计算电容电流具有金属保护层的三芯电缆的电容值见附表2。

附表2 具有金属保护层的三芯电缆每相对地电容值（µF/㎞）将求得的电缆总电容值乘以1.25即为全系统总的电容近似值（即包括变压器绕组、电动机以及配电装置等的电容）。

单相接地电容电流可由下式求出： I C =3 U e ωC ×10-3（F-3）其中 ω=2πf e式中 I C —— 单相接地电容电流（A ）； U e —— 厂用电系统额定线电压（kV ）； ω —— 角频率； f e —— 额定功率（Hz ）；C —— 厂用电系统每相对地电容（µF ）；2.2、6～10 kV 电缆和架空线的单相接地电容电流I C 也可通过下式求出近似值。

6kV 电缆线路=I C 6S 22002.84S95++U e （A ）（F-4）10kV 电缆线路 =I C 0.23S22001.44S95++U e（A ）（F-5）式中 S —— 电缆截面（㎜²）U e —— 厂用电系统额定电压（kV ） 2.3 电容电流的经验值见附表3。

附表3 6～35kV 电缆线路单位长度的电容电流（A/㎞）2.4 6～10 kV 交联聚乙烯绝缘电力电缆的接地电容电流。

35kV系统中性点接地电阻及接地变压器设计选型

中性点接地电阻及接地变压器选型方案深圳市华力特电气股份有限公司一、系统设计现状及电容电流计算变电站总共上3台的主变压器，联接组别Y/Δ,额定电压110kV/35kV。

35kV配电系统全部采用电缆线路，根据变电站35kV电缆线路型号及长度计算系统电容电流如下：据乔工介绍：I、II、III段母线对应的电容电流各为Ic=50A，35kV侧共有三段母线，三段母线都采用中性点经电阻接地方式，因此三段母线应考虑并列运行情况则系统总的对地电容电流为IcI+IcII+IcIII =50A+50A+50A=150A考虑以后用电负荷增加和远期发展及变电站其他设备的对地电容电流。

系统总的电容电流取150A*1.2=180A。

二、中性点经电阻接地方式优点变电站35KV系统采用中性点经电阻接地方式的主要目的是限制系统过电压水平和单相接地故障情况下实现快速准确选线。

中性点经电阻接地方式的两个最主要优点即是：（1）有效限制系统各种过电压，特别是对间歇性弧光接地过电压水平的限制；（2）利用大的接地故障电流，解决选线难，达到准确快速选线切除故障线路的目的。

中性点经电阻接地方式特别适用于电缆线路为主的配电网，大型工矿企业、机场、港口、地铁、钢铁等重要电力用户，以及发电厂发电机和厂用电系统。

其主要优点体现在：1）降低工频过电压，非故障相电压升高小于√3倍；2）有效限制间歇性弧光接地过电压；3）消除谐振过电压；降低各种操作过电压；4）可准确判断并及时切除故障线路；5）系统承受过电压水平低，时间短；可适当降低设备的绝缘水平，提高系统设备的使用寿命，具有很好的经济效益。

6）有利于具有优良伏秒特性的氧化锌避雷器MOA的应用，降低雷电过电压水平；适用于系统以后扩容及对地电容电流大范围变化情况，电阻不需要调节；设备简单、可靠，投资少、寿命长。

三、中性点接地电阻选型中性点接地电阻的选型主要依据系统总的电容电流选取。

采用中性点经电阻接地时，电阻值的选取必须根据电网的具体情况，应综合考虑限制过电压倍数，继电保护的灵敏度，对通信的影响，人身安全等因素。

电缆电容电流简单计算方法

1.变电站的电容电流计算方法
具体见《电力工程电气设计手册-电气一次部分》 P261页。

1.电缆线路的电容电流计算。

2.架空线路的电容电流计算。

Ic= * K Ic=（~）UeL * K
Ue：系统额定电压—系数：适用于无架空地线
L：电缆（架空线）长度的线路。

—系数：有架空地线。

K:变电所增加的接地电容电流值（系数）
6kV：
10kV：
15kV：
35kV：
63kV：
110kV：
2.厂用电不同截面的电缆电容电流计算 P81。

一条YJLV22-10KV-3*95mm2的电缆，敷设长度27.8Km，求怎样计算电容电流为保证压降，怎样选择电抗器对电压抬升进行抑制对于10kV 电力电缆容流可以用下式估算：
? Ic =[（95＋）/(2200+]Un×L
? ?Un――线路的额定电压，kV
? L ――电缆线路长度，km
? ?S ――电缆截面积，mm2
电缆:
Ic=[(95+×95)/(2200+×95)]××=30.45A
也可根据经验值估算，10KV电缆一般每公里1A左右，35KV电缆一般每公里3A左右。

电容电流计算(线路,发电机回路)

电容电流的计算书电网的电容电流，应包括有电气连接的所有架空线路、电缆线路、发电机、变压器以及母线和电器的电容电流，并应考虑电网5～10年的发展。

1．架空线路的电容电流可按下式估算：I C =（2.7～3.3）U e L×10-3 (F-1)式中：L——线路的长度（㎞）；U e——线路系统电压（线电压KV）I C ——架空线路的电容电流（A）；2.7 ——系数，适用于无架空地线的线路；3.3 ——系数，适用于有架空地线的线路；同杆双回线路的电容电流为单回路的1.3～1.6倍。

亦可按附表1所列经验数据查阅。

附表1 架空线路单相接地电容电流（A/km）2.电缆线路的电容电流可按（F-2）式估算，亦可进行计算I C=0.1U e L （F-2）按电容计算电容电流具有金属保护层的三芯电缆的电容值见附表2。

附表2 具有金属保护层的三芯电缆每相对地电容值（µF/㎞）将求得的电缆总电容值乘以1.25即为全系统总的电容近似值（即包括变压器绕组、电动机以及配电装置等的电容）。

单相接地电容电流可由下式求出： I C =3 U e ωC ×10-3（F-3）其中 ω=2πf e式中 I C —— 单相接地电容电流（A ）； U e —— 厂用电系统额定线电压（kV ）； ω —— 角频率； f e —— 额定功率（Hz ）；C —— 厂用电系统每相对地电容（µF ）；2.2、6～10 kV 电缆和架空线的单相接地电容电流I C 也可通过下式求出近似值。

6kV 电缆线路=I C 6S 22002.84S95++U e （A ）（F-4）10kV 电缆线路 =I C 0.23S22001.44S95++U e（A ）（F-5）式中 S —— 电缆截面（㎜²）U e —— 厂用电系统额定电压（kV ） 2.3 电容电流的经验值见附表3。

附表3 6～35kV 电缆线路单位长度的电容电流（A/㎞）2.4 6～10 kV 交联聚乙烯绝缘电力电缆的接地电容电流。

35kV、10kV系统消弧线圈、小电阻接地、接地变压器的选择及计算

35kV、10kV系统消弧线圈、小电阻接地、接地变压器的选择及计算我国电力系统中， 10kV、35kV电网中一般都采用中性点不接地的运行方式。

电网中主变压器配电电压侧一般为三角形接法，没有可供接地的中性点。

当中性点不接地系统发生单相接地故障时，线电压三角形保持对称，对用户继续工作影响不大，并且电容电流比较小（小于10A《一次设计手册》P81页）时，一些瞬时性接地故障能够自行消失，这对提高供电可靠性，减少停电事故是非常有效的。

由于该运行方式简单、投资少，所以在我国电网初期阶段一直采用这种运行方式，并起到了很好的作用。

但是随着电力事业日益的壮大和发展，这中简单的方式已不在满足现在的需求，现在城市电网中电缆电路的增多，电容电流越来越大（超过10A），此时接地电弧不能可靠熄灭，就会产生以下后果：1）单相接地电弧发生间歇性的熄灭与重燃，会产生弧光接地过电压，其幅值可达4U（U 为正常相电压峰值）或者更高，持续时间长，会对电气设备的绝缘造成极大的危害，在绝缘薄弱处形成击穿；造成重大损失。

2）持续电弧造成空气的离解，拨坏了周围空气的绝缘，容易发生相间短路；3）产生铁磁谐振过电压，容易烧坏电压互感器并引起避雷器的损坏甚至可能使避雷器爆炸；这些后果将严重威胁电网设备的绝缘，危及电网的安全运行。

为了防止上述事故的发生，为系统提供足够的零序电流和零序电压，使接地保护可靠动作，需人为建立一个中性点，以便在中性点接入接地电阻。

为了解决这样的办法。

接地变压器（简称接地变）就这样的情况下产生了。

接地变压器就是人为制造了一个中性点接地电阻，它的接地电阻一般很小。

另外接地变压器有电磁特性，对正序负序电流呈高阻抗，绕组中只流过很小的励磁电流。

由于每个铁心柱上两段绕组绕向相反，同心柱上两绕组流过相等的零序电流呈现低阻抗，零序电流在绕组上的压降很小。

也既当系统发生接地故障时，在绕组中将流过正序、负序和零序电流。

该绕组对正序和负序电流呈现高阻抗，而对零序电流来说，由于在同一相的两绕组反极性串联，其感应电动势大小相等，方向相反，正好相互抵消，因此呈低阻抗。

电缆与电线的电流计算公式

电缆与电线的电流计算公式对于直流电路中的电缆与电线，可以使用较为简单的公式进行计算。

首先，需要确定导线的电阻，电阻可以通过导线的电阻率和导线的长度与断面积计算得到。

导线的电阻率可以通过查阅导线的相关表格或手册获得。

假设导线的电阻率为ρ，长度为L，断面积为A，则导线的电阻R=(ρ*L)/A。

一般情况下，电线的电阻比较小，可以忽略不计。

因此，直流电路中电缆与电线的电流计算公式可以简化为I=U/R，其中U为提供给电缆与电线的电压。

然而，对于交流电路中的电缆与电线，电流计算则稍微复杂一些。

在交流电路中，电流的大小会随时间发生变化，因此需要考虑导线的交流电阻、电感和电容等因素。

在交流电路中，电流的峰值可以用以下公式计算：I=V/Z，其中I代表电流的峰值，V代表电压的峰值，Z代表复阻抗。

复阻抗可以由电阻、感抗和容抗组成。

具体地，复阻抗的计算公式为Z=√(R^2+(XL-XC)^2)，其中R代表电阻，XL代表感抗，XC代表容抗。

感抗和容抗分别是电感和电容对交流电的阻碍作用。

感抗的计算公式为XL=2*π*f*L，其中π是圆周率，f是频率，L是电感的大小。

容抗的计算公式为XC=1/(2*π*f*C)，其中C是电容的大小。

需要注意的是，在交流电路中，电流和电压是相位差相同的正弦曲线。

因此，为了计算真正的电流大小，还需要考虑相位差。

综上所述，在电缆与电线的电流计算中，对于直流电路可以使用简化的I=U/R公式进行计算，而对于交流电路则需要考虑复阻抗的大小以及相位差。

具体的计算方法可以根据具体的电路参数进行选择，以确保计算结果的准确性。
