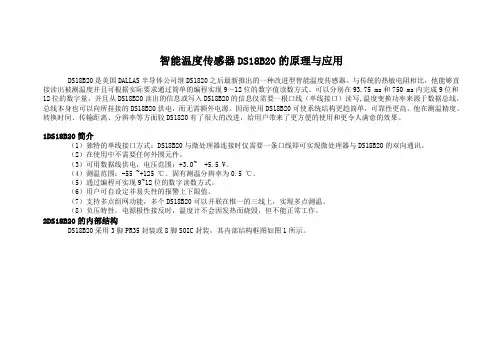

智能温度传感器DS18B20的原理与应用
智能温度传感器DS18B20的原理与应用DS18B20是美国DALLAS半导体公司继DS1820之后最新推出的一种改进型智能温度传感器。
与传统的热敏电阻相比，他能够直接读出被测温度并且可根据实际要求通过简单的编程实现9～12位的数字值读数方式。
可以分别在93.75 ms和750 ms内完成9位和12位的数字量，并且从DS18B20读出的信息或写入DS18B20的信息仅需要一根口线（单线接口）读写,温度变换功率来源于数据总线，总线本身也可以向所挂接的DS18B20供电，而无需额外电源。
因而使用DS18B20可使系统结构更趋简单，可靠性更高。
他在测温精度、转换时间、传输距离、分辨率等方面较DS1820有了很大的改进，给用户带来了更方便的使用和更令人满意的效果。
1DS18B20简介（1）独特的单线接口方式：DS18B20与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯。
（2）在使用中不需要任何外围元件。
（3）可用数据线供电，电压范围：+3.0~ +5.5 V。
（4）测温范围：-55 ~+125 ℃。
固有测温分辨率为0.5 ℃。
（5）通过编程可实现9~12位的数字读数方式。
（6）用户可自设定非易失性的报警上下限值。
（7）支持多点组网功能，多个DS18B20可以并联在惟一的三线上，实现多点测温。
（8）负压特性，电源极性接反时，温度计不会因发热而烧毁，但不能正常工作。
2DS18B20的内部结构DS18B20采用3脚PR35封装或8脚SOIC封装，其内部结构框图如图1所示。
(1) 64 b闪速ROM的结构如下：开始8位是产品类型的编号，接着是每个器件的惟一的序号，共有48位，最后8位是前56位的CRC校验码，这也是多个DS18B20可以采用一线进行通信的原因。
(2) 非易市失性温度报警触发器TH和TL，可通过软件写入用户报警上下限。
(3) 高速暂存存储器DS18B20温度传感器的内部存储器包括一个高速暂存RAM和一个非易失性的可电擦除的E 2RAM。
cmos温度传感器工作原理
cmos温度传感器工作原理CMOS温度传感器是一种常见的温度测量设备，广泛应用于电子设备中。
它基于CMOS技术，利用晶体管的温度特性来实现温度测量。
下面将从工作原理、特点和应用等方面详细介绍CMOS温度传感器。
我们来了解一下CMOS温度传感器的工作原理。
CMOS温度传感器利用CMOS晶体管的温度特性来进行温度测量。
在CMOS晶体管中，晶体管的阈值电压与温度成反比。
利用这个特性，可以通过测量晶体管的阈值电压来得到温度值。
具体来说，CMOS温度传感器由一串串联的CMOS晶体管组成，这些晶体管的宽度和长度相同，且都是相同类型的晶体管。
通过在不同的晶体管上加上不同的电流，可以使得每个晶体管的阈值电压与温度呈线性关系。
通过测量这些晶体管的阈值电压，可以得到温度的近似值。
CMOS温度传感器的工作过程如下：首先，将一定电流通过CMOS晶体管，使其产生一定的电压。
然后，通过比较电路将晶体管的阈值电压与参考电压进行比较，得到一个比较结果。
最后，将这个比较结果转换成温度值。
CMOS温度传感器有许多优点。
首先，它具有较高的测量精度和稳定性，能够提供准确的温度测量结果。
其次，CMOS温度传感器具有较低的功耗和较小的尺寸，适用于电子设备中的集成电路。
此外，CMOS温度传感器还具有较快的响应速度和较宽的工作温度范围，能够满足不同应用场景的需求。
CMOS温度传感器广泛应用于各种电子设备中。
例如，它可以用于智能手机、平板电脑和笔记本电脑等移动设备中，用于监测设备的温度，以避免过热引发故障。
此外，CMOS温度传感器还可以应用于工业自动化领域，用于监测设备和系统的温度，以确保其正常运行。
总结起来，CMOS温度传感器是一种利用CMOS晶体管的温度特性来进行温度测量的设备。
它具有测量精度高、功耗低、尺寸小等优点，并广泛应用于各种电子设备中。
CMOS温度传感器的工作原理相对简单，但要实现高精度的温度测量仍需要一定的技术和算法支持。
随着科技的发展，CMOS温度传感器将会在更多领域得到应用，并不断提升其性能和功能。
传感器应用举例及原理
传感器应用举例及原理传感器是一种可以感知和测量某种物理量或环境参数的设备。
它可以将所测量的物理量转化为电信号或其他形式的输出信号，以便于被其他设备或系统处理和使用。
传感器被广泛应用于工业控制、智能家居、医疗设备、汽车电子等领域。
以下是几个传感器应用的举例及其工作原理：1. 温度传感器：温度传感器是最常见的传感器之一，它可以测量物体或环境的温度。
其中一个常见的例子是室内温度传感器，被广泛应用于智能家居系统中。
它的工作原理是基于温度对物质的影响，如电阻、压力或电磁放射等。
常见的温度传感器包括热敏电阻、热电偶和红外线温度传感器。
2. 压力传感器：压力传感器可以测量液体或气体的压力，常用于工业自动化、汽车电子等应用中。
汽车轮胎压力传感器是一个常见的例子，它可以检测轮胎的压力是否过低或过高。
工作原理通常是基于敏感元件的弯曲或拉伸来测量压力。
常见的压力传感器包括应变片、电容式压力传感器和压电传感器等。
3. 湿度传感器：湿度传感器可以测量空气中的湿度，常用于气象观测、农业、温室控制等领域。
一个例子是空调系统中的湿度传感器，它可以感知室内空气的湿度，从而控制空调系统的制冷或加湿。
工作原理通常是基于湿度对敏感材料的吸收或释放水分来进行测量。
常见的湿度传感器包括电容式湿度传感器和电阻式湿度传感器等。
4. 光学传感器：光学传感器可以检测光的吸收、散射、反射或发射等现象，广泛应用于光学仪器、机器人、安防系统等领域。
一个例子是红外线传感器，它可以感知物体是否存在，被广泛用于自动门、人体检测和反射型光电传感器等应用。
工作原理通常是基于光敏材料的电阻、电容或输出电压的变化。
常见的光学传感器包括光电传感器、光纤传感器和光电开关等。
5. 加速度传感器：加速度传感器可以测量物体的加速度、振动或冲击，常用于移动设备、运动控制和体感游戏等领域。
一个例子是手机中的加速度传感器，它可以感知手机的倾斜、旋转或摇动。
工作原理通常是基于质量与受力之间的关系，通过测量质量与加速度之间的变化来判断物体的运动状态。
温度传感器的应用与原理
温度传感器的应用与原理1. 温度传感器的概述温度传感器是一种常见的传感器，用于测量环境或物体的温度。
它在很多领域中都有广泛的应用，比如电子设备、汽车、医疗、工业控制等。
2. 温度传感器的工作原理温度传感器的工作原理主要有两种：热敏电阻和热电偶。
2.1 热敏电阻原理热敏电阻是一种基于材料的电阻随温度变化而变化的传感器。
它的工作原理是利用材料的电阻随温度的变化而发生变化。
常见的热敏电阻有负温度系数热敏电阻（NTC）和正温度系数热敏电阻（PTC）。
2.2 热电偶原理热电偶是一种基于热电效应的传感器。
它的工作原理是两种不同金属接触形成的热电偶回路，当被测温度发生变化时，两种金属的电势差也会随之发生变化。
3. 温度传感器的应用温度传感器在各种应用中都有广泛的应用，下面列举几个常见的应用：•家电领域：温度传感器用于空调、冰箱、热水器等家电设备中，用于精确测量温度和控制温度。
•汽车领域：温度传感器用于汽车中的温度测量和控制，比如发动机温度、室内温度等。
•医疗领域：温度传感器用于医疗设备中，如体温计、输液泵等。
•工业控制领域：温度传感器用于监测工业流程中的温度，并用于控制和保护。
•环境监测领域：温度传感器用于测量环境中的温度，如气象站、温室等。
4. 温度传感器的选型考虑因素在选择温度传感器时，需要考虑以下因素：•测量范围：根据应用需求选择合适的测量范围，确保温度传感器能够满足需求。
•精度：不同的应用对温度精度要求不同，需要根据实际需求选择合适的精度等级的传感器。
•响应时间：一些应用需要快速响应的温度传感器，需要选择响应时间较短的传感器。
•环境条件：不同的环境条件对温度传感器的要求也不同，比如工业环境需要耐高温、耐腐蚀的传感器。
5. 温度传感器的市场趋势随着物联网和智能化的发展，温度传感器的市场需求也在不断增长。
未来温度传感器将更加追求小型化、低功耗、高精度和多功能化。
同时，无线传输技术的发展也将使得温度传感器的数据采集和监控更加便捷。

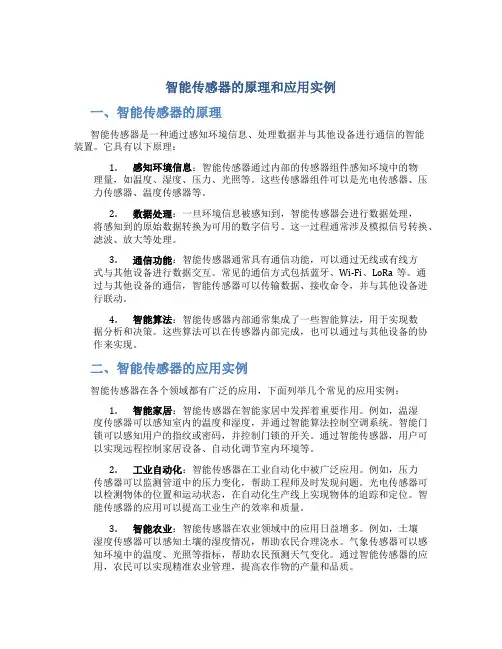

智能传感器的原理和应用实例
智能传感器的原理和应用实例一、智能传感器的原理智能传感器是一种通过感知环境信息、处理数据并与其他设备进行通信的智能装置。
它具有以下原理：1.感知环境信息：智能传感器通过内部的传感器组件感知环境中的物理量，如温度、湿度、压力、光照等。
这些传感器组件可以是光电传感器、压力传感器、温度传感器等。
2.数据处理：一旦环境信息被感知到，智能传感器会进行数据处理，将感知到的原始数据转换为可用的数字信号。
这一过程通常涉及模拟信号转换、滤波、放大等处理。
3.通信功能：智能传感器通常具有通信功能，可以通过无线或有线方式与其他设备进行数据交互。
常见的通信方式包括蓝牙、Wi-Fi、LoRa等。
通过与其他设备的通信，智能传感器可以传输数据、接收命令，并与其他设备进行联动。
4.智能算法：智能传感器内部通常集成了一些智能算法，用于实现数据分析和决策。
这些算法可以在传感器内部完成，也可以通过与其他设备的协作来实现。
二、智能传感器的应用实例智能传感器在各个领域都有广泛的应用，下面列举几个常见的应用实例：1.智能家居：智能传感器在智能家居中发挥着重要作用。
例如，温湿度传感器可以感知室内的温度和湿度，并通过智能算法控制空调系统。
智能门锁可以感知用户的指纹或密码，并控制门锁的开关。
通过智能传感器，用户可以实现远程控制家居设备、自动化调节室内环境等。
2.工业自动化：智能传感器在工业自动化中被广泛应用。
例如，压力传感器可以监测管道中的压力变化，帮助工程师及时发现问题。
光电传感器可以检测物体的位置和运动状态，在自动化生产线上实现物体的追踪和定位。
智能传感器的应用可以提高工业生产的效率和质量。
3.智能农业：智能传感器在农业领域中的应用日益增多。
例如，土壤湿度传感器可以感知土壤的湿度情况，帮助农民合理浇水。
气象传感器可以感知环境中的温度、光照等指标，帮助农民预测天气变化。
通过智能传感器的应用，农民可以实现精准农业管理，提高农作物的产量和品质。
4.智能交通：智能传感器在交通领域中发挥重要作用。
智能温度控制器原理
智能温度控制器原理
智能温度控制器是一种使用先进的技术和算法来控制室内温度的设备。
它基于温度传感器来获取室内的温度信息，并通过与加热和冷却设备连接的方式来实现温度的调节。
智能温度控制器的工作原理包括以下几个方面：
1. 温度感知：智能温度控制器内部搭载有温度传感器，它能够实时感知室内的温度情况。
传感器会将温度信息反馈给控制器，以供后续的操作和决策。
2. 温度设定：在智能温度控制器中，用户可以设定所期望的室内温度。
控制器会根据用户设定的温度值来判断当前室内温度偏高还是偏低。
3. 温控算法：智能温度控制器内置了一种温控算法，它会根据温度感知和设定的温度值进行计算和决策。
具体而言，当室内温度偏高时，控制器会发送指令给加热设备，启动加热过程以提高室内温度；当室内温度偏低时，控制器会发送指令给冷却设备，启动冷却过程以降低室内温度。
4. 反馈控制：智能温度控制器不仅可以根据感知的温度情况来判断是否需要进行加热或冷却，还可以根据反馈信息对控制策略进行调整。
例如，如果室内温度持续波动或变化较快，控制器可以通过适当的调整来提高控制的精度。
总之，智能温度控制器通过感知室内温度、设定目标温度、运
用温控算法和控制加热/冷却设备来实现温度的智能调节。
它不仅提供了高效、便捷的温度管理方式，还具有节能、舒适等优势，广泛应用于各种室内环境中。
温度传感器工作原理
温度传感器工作原理温度传感器是一种用于测量环境温度的设备，它可以将温度转化为电信号，以便于数字化处理和显示。
温度传感器的工作原理是基于物质的热学性质，通过测量物质在不同温度下的特定物理性质的变化来实现温度的测量。
常见的温度传感器有热敏电阻、热电偶、红外线传感器等。
下面将分别介绍这些温度传感器的工作原理。
1. 热敏电阻。
热敏电阻是一种电阻值随温度变化而变化的电阻元件。
它的工作原理是基于热敏材料的电阻随温度的变化而变化。
当温度升高时，热敏电阻的电阻值会减小；当温度降低时，电阻值会增加。
这种特性使得热敏电阻可以用来测量温度。
通常情况下，热敏电阻会被安装在一个稳定的电路中，通过测量电阻值的变化来确定环境温度。
2. 热电偶。
热电偶是由两种不同金属或合金材料组成的导线，它的工作原理是基于两种不同材料在温度变化下产生的电动势。
当两种不同材料的接触点处于不同温度时，会产生一个电动势，这个电动势的大小与两种材料的温度差有关。
通过测量这个电动势的大小，可以确定两种材料接触点的温度差，从而得到环境的温度。
3. 红外线传感器。
红外线传感器是一种利用红外线辐射来测量物体表面温度的传感器。
它的工作原理是基于物体表面温度与其红外辐射的关系。
物体的表面温度越高，其红外辐射的能量越大。
红外线传感器通过测量物体表面的红外辐射能量来确定物体的温度。
这种传感器通常被应用于需要远距离、非接触式测温的场合。
综上所述，温度传感器的工作原理是基于物质的热学性质来实现温度的测量。
不同类型的温度传感器通过不同的原理来实现温度的测量，但它们的共同目标是将温度转化为电信号，以便于数字化处理和显示。
温度传感器在工业控制、医疗设备、家用电器等领域都有着广泛的应用，它们的工作原理的深入理解对于提高温度测量的准确性和稳定性具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
智能温度传感器原理及应用电气信息学院一、热电阻热电阻是中低温区最常用的一种温度检测器。
它的主要特点是测量精度高，性能稳定。
其中铂热是阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。
与热电偶的测温原理不同的是，热电阻是基于电阻的热效应进行温度测量的，即电阻体的阻值随温度的变化而变化的特性。
因此，只要测量出感温热电阻的阻值变化，就可以测量出温度。
目前主要有金属热电阻和半导体热敏电阻两类。
金属热电阻的电阻值和温度一般可以用以下的近似关系式表示，即Rt=Rt0[1+α(t-t0)]式中，Rt为温度t时的阻值;Rt0为温度t0(通常t0=0℃)时对应电阻值;α为温度系数。
半导体热敏电阻的阻值和温度关系为Rt=AeB/t式中Rt为温度为t时的阻值;A、B取决于半导体材料的结构的常数。
相比较而言，热敏电阻的温度系数更大，常温下的电阻值更高(通常在数千欧以上)，但互换性较差，非线性严重，测温范围只有-50~300℃左右，大量用于家电和汽车用温度检测和控制。
金属热电阻一般适用于-200~500℃范围内的温度测量，其特点是测量准确、稳定性好、性能可靠，在程控制中的应用极其广泛。
目前应用最广泛的热电阻材料是铂和铜：铂电阻精度高，适用于中性和氧化性介质，稳定性好，具有一定的非线性，温度越高电阻变化率越小;铜电阻在测温范围内电阻值和温度呈线性关系，温度线数大，适用于无腐蚀介质，超过150易被氧化。
中国最常用的有R0=10Ω、R0=100Ω和R0=1000Ω等几种，它们的分度号分别为Pt10、Pt100、Pt1000;铜电阻有R0=50Ω和R0=100Ω两种，它们的分度号为Cu50和Cu100。
其中Pt100和Cu50的应用最为广泛。
热电阻的信号连接方式热电阻是把温度变化转换为电阻值变化的一次元件，通常需要把电阻信号通过引线传递到计算机控制装置或者其它一次仪表上。
工业用热电阻安装在生产现场，与控制室之间存在一定的距离，因此热电阻的引线对测量结果会有较大的影响。
目前热电阻的引线主要有三种方式○1二线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合○2三线制：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的最常用的引线电阻。
○3四线制：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。
可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测。
二、热电偶工业用装配式热电偶是一种常用温度传感器，通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统。
可以直接测量各种生产过程中液体、蒸汽和气体介质及固体表面温度。
热电偶的测温范围-200℃～1300℃。
热电偶是一种感温元件，是一种仪表。
它直接测量温度，并把温度信号转热电偶换成热电动势信号, 通过电气仪表（二次仪表）转换成被测介质的温度。
热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路,当两端存在温度梯度时,回路中就会有电流通过，此时两端之间就存在电动势——热电动势，这就是所谓的塞贝克效应。
两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。
根据热电动势与温度的函数关系, 制成热电偶分度表; 分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。
热电偶测温基本原理:将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。
当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。
热电偶就是利用这一效应来工作的。
热电偶测量温度时要求其冷端（测量端为热端，通过引线与测量电路连接的端称为冷端）的温度保持不变，其热电势大小才与测量温度呈一定的比例关系。
若测量时，冷端的（环境）温度变化，将严重影响测量的准确性。
在冷端采取一定措施补偿由于冷端温度变化造成的影响称为热电偶的冷端补偿正常。
补偿导线法利用补偿导线代替热电极，引导温度比较稳定的冷端测试。
0℃恒温法将热电偶的冷端放入冰水混合容器内，以稳定冷端温度。
冷端修正法(a) 热电势修正法 (b)温度修正法冷端自动补偿法电桥补偿法热电偶优点1、温度范围广：从低温到喷气引擎废气，热电偶适用于大多数实际的温度范围。
热电偶测量温度范围在–200°C至+2500°C之间,具体取决于所使用的金属线。
2、坚固耐用：热电偶属于耐用器件，抗冲击振动性好，适合于危险恶劣的环境。
3、响应快：因为它们体积小，热容量低，热电偶对温度变化响应快，尤其在感应接合点裸露时。
它们可在数百毫秒内对温度变化作出响应。
4、无自发热：由于热电偶不需要激励电源，因此不易自发热，其本身是安全的。
热电偶缺点1、信号调理复杂：将热电偶电压转换成可用的温度读数必需进行大量的信号调理。
一直以来，信号调理耗费大量设计时间，处理不当就会引入误差，导致精度降低。
2、 精度低：除了由于金属特性导致的热电偶内部固有不精确性外，热电偶测量精度只能达到参考接合点温度的测量精度，一般在1°C至2°C内。
3、易受腐蚀：因为热电偶由两种不同的金属所组成，在一些工况下随时间而腐蚀可能会降低精度。
因此，它们可能需要保护；且保养维必不可少。
4、抗噪性差：当测量毫伏级信号变化时，杂散电场和磁场产生的噪声可能会引起问题。
绞合的热电偶线对可能大幅降低磁场耦合。
使用屏蔽电缆或在金属导管内走线和防护可降低电场耦合。
测量器件应当提供硬件或软件方式的信号过滤，有力抑制工频频率（50 Hz/60 Hz）及其谐波。
三、DS18B20温度传感器美国Dallas半导体公司的数字化温度传感器DS1820是世界上第一片支持 "一线总线"接口的温度传感器，在其内部使用了在板（ON-B0ARD）专利技术。
全部传感元件及转换电路集成在形如一只三极管的集成电路内。
一线总线独特而且经济的特点，使用户可轻松地组建传感器网络，为测量系统的构建引入全新概念。
现在，新一代的DS18B20体积更小、更经济、更灵活。
使你可以充分发挥“一线总线”的优点。
目前DS18B20批量采购价格仅10元左右。
DS18B20、DS1822 "一线总线"数字化温度传感器同DS1820一样，DS18B20也支持"一线总线"接口，测量温度范围为-55°C～+125°C，在-10～+85°C范围内，精度为±0.5°C。
DS1822的精度较差为±2°C。
现场温度直接以"一线总线"的数字方式传输，大大提高了系统的抗干扰性。
适合于恶劣环境的现场温度测量，如：环境控制、设备或过程控制、测温类消费电子产品等。
与前一代产品不同，新的产品支持3V～5.5V的电压范围，使系统设计更灵活、方便。
而且新一代产品更便宜，体积更小。
DS18B20、DS1822的特性DS18B20可以程序设定9～12位的分辨率，精度为±0.5°C。
可选更小的封装方式，更宽的电压适用范围。
分辨率设定，及用户设定的报警温度存储在EEPROM中，掉电后依然保存。
DS18B20的性能是新一代产品中最好的！性能价格比也非常出色！DS1822与DS18B20软件兼容，是DS18B20的简化版本。
省略了存储用户定义报警温度、分辨率参数的EEPROM，精度降低为±2°C，适用于对性能要求不高，成本控制严格的应用，是经济型产品。
继"一线总线"的早期产品后，DS1820开辟了温度传感器技术的新概念。
DS18B20和DS1822使电压、特性及封装有更多的选择，让我们可以构建适合自己的经济的测温系统。
一、DS18B20的主要特性（1）适应电压范围更宽，电压范围：3.0～5.5V，在寄生电源方式下可由数据线供电（2）独特的单线接口方式，DS18B20在与微处理器连接时仅需要一条口线即可实现微处理器与DS18B20的双向通讯（3）DS18B20支持多点组网功能，多个DS18B20可以并联在唯一的三线上，实现组网多点测温（4）DS18B20在使用中不需要任何外围元件，全部传感元件及转换电路集成在形如一只三极管的集成电路内（5）温范围－55℃～＋125℃，在-10～+85℃时精度为±0.5℃（6）可编程的分辨率为9～12位，对应的可分辨温度分别为0.5℃、0.25℃、0.125℃和0.0625℃，可实现高精度测温（7）在9位分辨率时最多在93.75ms内把温度转换为数字，12位分辨率时最多在750ms 内把温度值转换为数字，速度更快（8）测量结果直接输出数字温度信号，以"一线总线"串行传送给CPU，同时可传送CRC 校验码，具有极强的抗干扰纠错能力（9）负压特性：电源极性接反时，芯片不会因发热而烧毁，但不能正常工作。
DS18B20结构测温原理图中低温度系数晶振的振荡频率受温度影响很小，用于产生固定频率的脉冲信号送给计数器1。
高温度系数晶振随温度变化其振荡率明显改变，所产生的信号作为计数器2的脉冲输入。
计数器1和温度寄存器被预置在－55℃所对应的一个基数值。
计数器1对低温度系数晶振产生的脉冲信号进行减法计数，当计数器1的预置值减到0时，温度寄存器的值将加1，计数器1的预置将重新被装入，计数器1重新开始对低温度系数晶振产生的脉冲信号进行计数，如此循环直到计数器2计数到0时，停止温度寄存器值的累加，此时温度寄存器中的数值即为所测温度。
DS1820使用中注意事项DS1820虽然具有测温系统简单、测温精度高、连接方便、占用口线少等优点，但在实际应用中也应注意以下几方面的问题：1) 较小的硬件开销需要相对复杂的软件进行补偿，由于DS1820与微处理器间采用串行数据传送，因此，在对DS1820进行读写编程时，必须严格的保证读写时序，否则将无法读取测温结果。
在使用PL/M、C等高级语言进行系统程序设计时，对DS1820操作部分最好采用汇编语言实现。
2) 在DS1820的有关资料中均未提及单总线上所挂DS1820数量问题，容易使人误认为可以挂任意多个DS1820，在实际应用中并非如此。
当单总线上所挂DS1820超过8个时，就需要解决微处理器的总线驱动问题，这一点在进行多点测温系统设计时要加以注意。
