注塑问题解决方法
注塑常见缺陷的解决方法
注塑常见缺陷的解决方法注塑是一种常见的制造工艺，可以用于生产各种塑料制品。
然而，在注塑过程中常常会出现一些缺陷，如翘曲、气泡、短射等。
这些缺陷会降低产品的质量，影响使用效果。
因此，解决这些缺陷是注塑加工中重要的一环。
下面是一些常见缺陷的解决方法：1.翘曲：翘曲是指注塑制品的形状变形，不符合设计要求。
翘曲的原因可能是注塑温度过高、材料流动不均匀等。
解决方法包括：优化注塑工艺参数，例如调整注塑温度、压力、速度等；增加型腔冷却方式，以提高产品的冷却效果；使用合适的塑料料种，如改变注塑材料的配方，选择更具平衡性能的材料。
2.气泡：气泡是指注塑制品中出现的气体孔洞，影响了产品的外观和性能。
气泡的形成可能是由于注塑材料中的挥发性成分未完全排除、注塑机排气不良等原因。
解决方法包括：增加注塑所需的压力和温度，以促使挥发性成分完全排出；改善注塑机的排气系统，有效排除气泡。
3.短射：短射是指注塑过程中，塑料流动未能充满整个模具的情况。
短射的原因可能是注塑料温度过低、注塑机压力不足、型腔阻力过大等。
解决方法包括：提高注塑温度和压力，以增加塑料的流动性；改善模具的设计，减少型腔的阻力；检查注塑机的喷嘴和螺杆是否损坏，及时更换。
4.热流线：热流线是指注塑制品表面出现的不均匀纹路，影响产品的外观。
热流线的形成可能是由于塑料流动速度过快、模具温度不均匀等原因。
解决方法包括：调整注塑机的喷嘴和螺杆速度，控制塑料的流动速度；优化模具的冷却系统，使模具温度均匀分布。
5.尺寸偏差：尺寸偏差是指注塑制品的尺寸与设计要求不符，可能是由于模具磨损、注塑工艺参数不恰当等原因。
解决方法包括：定期检查和修复模具，以保证模具的精度；优化注塑工艺参数，例如调整注射时间、压力和温度，以控制产品的尺寸。
总的来说，解决注塑常见缺陷需要综合考虑材料、工艺和设备等方面的因素。
通过不断优化参数和改进工艺，可以改善产品的质量，提高注塑加工的效率。
此外，定期维护和保养注塑设备和模具也是预防和解决缺陷的重要措施。
注塑车间问题点和改善对策
在注塑车间，可能会遇到各种问题，这些问题在生产过程中需要特别关注并寻求相应
的改善对策。
以下是常见的问题点以及相应的改善措施：
1. 产品质量问题：在注塑过程中，可能会出现短射、翘曲、裂纹、瑕疵等质量问题。
要改善这些问题，首先要进行原因分析，如模具设计、注塑工艺参数和原材料等。
针
对性地对问题进行调整（如调整注塑速度、压力、温度等），并进行严格的质量控制。
2. 设备故障："机器、模具和辅助设备可能都会发生故障。
正确的维护和保养是防止故障的关键，例如定期检查润滑系统、更换磨损零件、定期清洁模具等。
3. 低生产效率：提高生产效率是提升注塑车间竞争力的关键。
改善方法包括：减少模
具更换和调试时间、采用自动化设备减少人工干预、优化生产排程和工艺参数等。
4. 浪费问题：在注塑过程中，可能会产生原材料、能源和人力等方面的浪费。
合理安
排生产计划、提高原材料利用率、节约能源（如优化加热和制冷系统）等措施，可以
降低浪费并提高整体效益。
5. 安全问题：注塑车间的生产安全非常重要，包括操作安全、消防安全、职业健康等
方面。
加强员工培训，提高安全意识和操作技能；确保车间内部的通风、照明和消防
等条件良好；合理布局生产线，以避免安全隐患。
6. 人员问题：员工流动性、技能短缺等问题可能影响注塑车间的生产效率和质量。
通
过制定合理的员工福利、培训和晋升政策，可以提高员工满意度和职业素养，从而提
高生产效果。
综上所述，在面对注塑车间的各种问题时，应想方设法地改进生产流程、提高效率和
质量、确保安全，并充分关注员工的发展及满意度。
注塑成型常见问题及解决方法
1. 龟裂龟裂是塑料制品较常见的一种缺陷，产生的主要原因是由于应力变形所致。
主要有残余应力、外部应力和外部环境所产生的应力变形。
（－）残余应力引起的龟裂残余应力主要由于以下三种情况，即充填过剩、脱模推出和金属镶嵌件造成的。
作为在充填过剩的情况下产生的龟裂，其解决方法主要可在以下几方面入手：（1）由于直浇口压力损失最小，所以，如果龟裂最主要产生在直浇口附近，则可考虑改用多点分布点浇口、侧浇口及柄形浇口方式。
（2）在保证树脂不分解、不劣化的前提下，适当提高树脂温度可以降低熔融粘度，提高流动性，同时也可以降低注射压力，以减小应力。
（3）一般情况下，模温较低时容易产生应力，应适当提高温度。
但当注射速度较高时，即使模温低一些，也可减低应力的产生。
（4）注射和保压时间过长也会产生应力，将其适当缩短或进行Th次保压切换效果较好。
（5）非结晶性树脂，如AS树脂、ABS树脂、PMMA树脂等较结晶性树脂如聚乙烯、聚甲醛等容易产生残余应力，应予以注意。
脱模推出时，由于脱模斜度小、模具型胶及凸模粗糙，使推出力过大，产生应力，有时甚至在推出杆周围产生白化或破裂现象。
只要仔细观察龟裂产生的位置，即可确定原因。
在注射成型的同时嵌入金属件时，最容易产生应力，而且容易在经过一段时间后才产生龟裂，危害极大。
这主要是由于金属和树脂的热膨胀系数相差悬殊产生应力，而且随着时间的推移，应力超过逐渐劣化的树脂材料的强度而产生裂纹。
为预防由此产生的龟裂，作为经验，壁厚7"与嵌入金属件的外径通用型聚苯乙烯基本上不适于宜加镶嵌件，而镶嵌件对尼龙的影响最小。
由于玻璃纤维增强树脂材料的热膨胀系数较小，比较适合嵌入件。
另外，成型前对金属嵌件进行预热，也具有较好的效果。
（二）外部应力引起的龟裂这里的外部应力，主要是因设计不合理而造成应力集中，特别是在尖角处更需注意。
由图2－2可知，可取R／7"一0．5～0．7。
（三）外部环骋 鸬墓炅?br>化学药品、吸潮引起的水降解，以及再生料的过多使用都会使物性劣化，产生龟裂。
注塑过程中常见的问题及解决方案
注塑过程中常见的问题及解决方案一、飞边（披锋）1. 问题描述- 这飞边就像塑料偷偷长出来的小翅膀，在注塑件的边缘或者分型面那里冒出来，看着可闹心了。
就像好好的一块蛋糕，边缘突然多出了一些不规则的奶油坨坨。
2. 解决方案- 首先得检查模具的合模力。
要是合模力不够，那塑料就会像调皮的小孩从门缝里挤出来。
适当增加合模力，把模具紧紧抱住，让塑料乖乖待在该待的地方。
- 模具的磨损也会导致飞边。
就像穿破了的鞋子会漏脚指头一样，磨损的模具缝隙变大了。
这时候就得修模啦，把那些磨损的地方补一补或者磨平。
- 注塑压力也不能太大。
如果压力太大，塑料就像被大力士猛推的水，到处乱流。
降低注塑压力，找到一个合适的值，既能把模具填满，又不会让塑料溢出来。
二、短射（缺料）1. 问题描述- 短射就像给一个杯子倒水，结果没倒满一样。
注塑件看着不完整，有些地方该有塑料的却空着，就像一个没发育好的小怪物。
2. 解决方案- 先看看注塑压力是不是太小。
压力小的话，塑料就像没力气的小蚂蚁，爬不到模具的每个角落。
增加注塑压力，让塑料充满整个模具型腔。
- 塑料的流动性也很关键。
如果塑料太黏，就像浓稠的糨糊，很难流到模具的远端。
这时候可以提高料筒温度，让塑料变得稀一点，流动性更好，就像把糨糊加热变成稀粥一样，能顺利流到各个地方。
- 浇口尺寸也可能有问题。
要是浇口太小，就像一个小得可怜的水龙头，水流不出来多少。
适当扩大浇口尺寸，让塑料能畅快地流进模具。
三、气泡（气穴）1. 问题描述2. 解决方案- 注塑速度可能太快了。
塑料像一阵风呼呼地冲进模具，把空气都裹在里面了。
降低注塑速度，让塑料慢慢流进去，就像散步一样，这样空气就有机会跑出来了。
- 模具的排气也很重要。
如果模具没有排气孔或者排气不良，空气就被困在里面出不来。
在模具上开排气槽或者使用透气钢材料，给空气一条逃跑的路。
- 塑料干燥不彻底也会产生气泡。
如果塑料里有水份，加热的时候就会变成水蒸气，形成气泡。
注塑工艺常见问题和解决
六、呈现问题：合模边挤出塑料。
原因：因料温及注压过高，或锁模力不足。
解决方法：1.降低注压及筒固化温度 2.缩短注时 3.减少注料速度 4.改用高锁模力机 5.改造合模表面紧配合及清理合模表面 6.转用低粘度料。
七、呈现问题：塑件表面呈凹痕。
原因：因塑件表面误时冷却，因其表面凹痕。
解决方法：1.增加注料速率 2.提高模槽内压（二次压力）3.降低筒料固化温度 4．提高注塑流量 5.增加注速 6．延长注时 7．使模具温度均匀 8．更改浇口位置 9．扩大浇口 10．缩短模具流道。
解决方法：1.提高料温 2.提高注温 3.增加注速 4.接缝线外设冷料池 5.设放气口 6.改变浇口位或浇口 7.不要用脱模剂 8.转用易流动的低粘度类原料。
四、呈现问题：塑件呈现空洞。
原因：因塑料在熔料固化期间表面接触低温模壁，收缩集中于厚壁段而造成空洞，或因夹气做成空洞。
解决方法：1.提高注压（及二次压力） 2.延长注时 3.降低料筒固化温度 4.消减模壁厚度至6mm以下，必要时设置等壁厚助线，及去除多余壁厚 5.扩大浇口 6.缩短流道 7.调匀模温 8.更改浇口位置，排除夹气。
二、呈现问题：塑件呈银纹形。
原因：因塑料含水份，混料不均匀，注塑时夹气，添加剂或脱模剂过多。
解决方法：1.加强回压 2.减慢注速 3.清理料筒 4.提高模温 5.改浇口位置 6.扩大流道及浇口 7.烘料 8.料门中安装红外线灯。
三、呈现问题：塑胶接口不良。
原因：因塑料温度太低，不能熔化，或因气体排泄不足导致两股以上分流混合而产生发状细线或气泡。
五、呈现问题：塑件欠注或缺料。
原因：因机械注塑及塑化性能不足，料流不良，浇口截面太细，模壁太薄或泄气不良。
注塑模具常见问题及解决办法【图解】

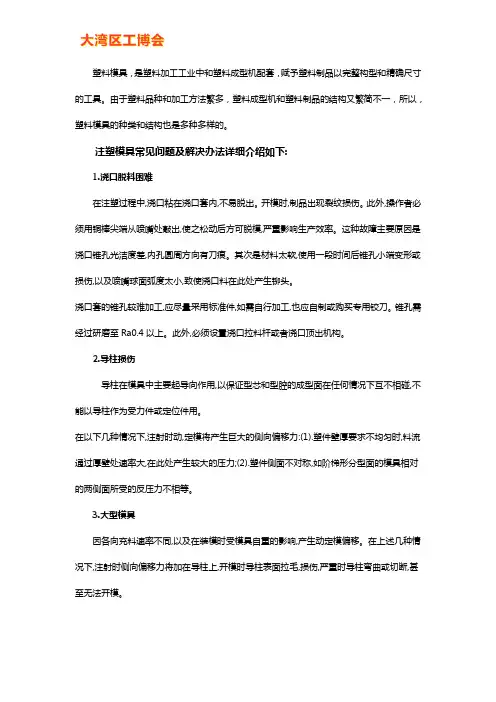

塑料模具，是塑料加工工业中和塑料成型机配套，赋予塑料制品以完整构型和精确尺寸的工具。
由于塑料品种和加工方法繁多，塑料成型机和塑料制品的结构又繁简不一，所以，塑料模具的种类和结构也是多种多样的。
注塑模具常见问题及解决办法详细介绍如下:1.浇口脱料困难在注塑过程中,浇口粘在浇口套内,不易脱出。
开模时,制品出现裂纹损伤。
此外,操作者必须用铜棒尖端从喷嘴处敲出,使之松动后方可脱模,严重影响生产效率。
这种故障主要原因是浇口锥孔光洁度差,内孔圆周方向有刀痕。
其次是材料太软,使用一段时间后锥孔小端变形或损伤,以及喷嘴球面弧度太小,致使浇口料在此处产生铆头。
浇口套的锥孔较难加工,应尽量采用标准件,如需自行加工,也应自制或购买专用铰刀。
锥孔需经过研磨至Ra0.4以上。
此外,必须设置浇口拉料杆或者浇口顶出机构。
2.导柱损伤导柱在模具中主要起导向作用,以保证型芯和型腔的成型面在任何情况下互不相碰,不能以导柱作为受力件或定位件用。
在以下几种情况下,注射时动,定模将产生巨大的侧向偏移力:(1).塑件壁厚要求不均匀时,料流通过厚壁处速率大,在此处产生较大的压力;(2).塑件侧面不对称,如阶梯形分型面的模具相对的两侧面所受的反压力不相等。
3.大型模具因各向充料速率不同,以及在装模时受模具自重的影响,产生动定模偏移。
在上述几种情况下,注射时侧向偏移力将加在导柱上,开模时导柱表面拉毛,损伤,严重时导柱弯曲或切断,甚至无法开模。
为了解决以上问题在模具分型面上增设高强度的定位键四面各一个,最简便有效的是采用圆柱键。
导柱孔与分模面的垂直度至关重要.在加工时是采用动,定模对准位置夹紧后,在镗床上一次镗完,这样可保证动,定模孔的同心度,并使垂直度误差最小。
此外,导柱及导套的热处理硬度务必达到设计要求。
4.动模板弯曲模具在注射时,模腔内熔融塑料产生巨大的反压力,一般在600~1000公斤/厘米。
模具制造者有时不重视此问题,往往改变原设计尺寸,或者把动模板用低强度钢板代替,在用顶杆顶料的模具中,由于两侧座跨距大,造成注射时模板下弯。
注塑工程改善方案
注塑工程改善方案一、问题分析注塑工程是一种常见的塑料加工方法，通过将塑料材料加热至熔化状态，然后注入模具中，经冷却后形成所需的塑料制品。
注塑工程在制造行业中应用广泛，如汽车零件、家用电器、日常用品等等。
然而，由于原材料性能、注塑设备、模具设计、工艺参数等方面的问题，注塑工程在生产过程中常常会遇到一些质量或效率方面的问题，需要及时加以改善。
1. 原材料选择不当在注塑工程中，原材料的选择对成品的质量和性能有着直接影响。
一些不合格或次品质的原材料会导致产品外观粗糙、尺寸不准确、强度不足等问题，严重影响产品质量和市场竞争力。
2. 注塑设备不稳定注塑设备是生产过程中的关键设备，设备的稳定性和性能直接关系到生产效率和产品质量。
一些老旧设备存在故障频发、温度控制不准确、压力不稳定等问题，严重影响生产效率和产品质量。
3. 模具设计不合理模具在注塑工程中起着至关重要的作用，模具设计的合理与否对产品的成型效果和寿命有着直接影响。
一些模具存在结构不合理、冷却不均匀、磨损严重等问题，影响产品的成型质量和生产效率。
4. 工艺参数设置不当在注塑工程中，工艺参数的设置直接关系到产品的成型质量和生产效率。
一些工艺参数设置不当会导致产品开裂、气泡、收缩等问题，影响产品的外观和性能。
综上所述，注塑工程在生产过程中存在原材料选择不当、设备不稳定、模具设计不合理、工艺参数设置不当等问题，需要及时进行改善和优化。
二、改善方案1. 原材料优化选择首先，需要对原材料进行严格的筛选和检验，选择合格的原材料进行生产。
在选择原材料时，需要考虑原料的材质、成型特性、强度和耐磨性等性能，以确保满足产品的质量要求。
另外，还可以通过与供应商合作，对原材料进行定制化生产，根据产品的特性和需求进行调整和优化，确保原材料质量的稳定性和可控性。
2. 设备更新与维护对于老旧设备，应及时进行更新和升级，引进先进的自动化注塑设备，提高生产效率和产品质量。
同时，对设备进行定期维护和保养，确保设备的稳定性和性能。
注塑缺陷及其解决方法
注塑缺陷及其解决方法注塑是一种常用的塑料加工方法，通过将加热熔融的塑料材料注入到模具中，冷却后形成所需的产品。
然而，在注塑过程中，往往会出现一些缺陷，影响产品的质量。
以下是一些常见的注塑缺陷及其解决方法。
1.气泡：气泡是注塑中最常见的缺陷之一、它们可能是由于塑料材料中的挥发性成分排放不完全，或者是熔融塑料中的气体在注射过程中迅速扩散而形成的。
解决气泡问题的方法包括：合理选择塑料材料、充分预干燥材料、提高注射速度和压力、优化模具结构等。
2.沉痕：沉痕是表面上的凹陷，通常是由于塑料材料的收缩不均匀或冷却不充分造成的。
解决沉痕问题的方法包括：调整注射温度和压力、改善模具冷却系统、增加冷却时间等。
3.翘曲：翘曲是注塑过程中产品变形的一种形式。
它可能是由于模具设计不合理、注射温度过高或产品冷却不充分引起的。
解决翘曲问题的方法包括：优化模具结构、调整注射温度和压力、增加冷却时间等。
4.热断裂：热断裂指的是在注塑加工过程中，产品的一些部位出现开裂或裂纹。
它可能是由于注射过程中产生的应力超过了材料的承受能力引起的。
解决热断裂问题的方法包括：调整注射速度和压力、改变注射顺序、增加降温时间等。
5.色差：注塑产品在颜色上出现不均匀或异色现象。
这可能是由于原料配比不准确或注射过程中的温度变化等原因造成的。
解决色差问题的方法包括：准确控制原料比例、稳定注射温度、使用色差控制剂等。
6.熔接线：熔接线是由于注塑模具的设计和操作问题导致两个或多个熔融塑料部分相互连接而形成的。
解决熔接线问题的方法包括：调整模具结构，避免部件交汇点过多，调整注射速度和压力等。
总之，注塑缺陷的解决方法主要包括调整材料配比、优化模具结构、控制注射温度和压力、增加冷却时间等。
同时，及时调整机器参数、进行模具维护和清洁，以保证注塑过程的稳定性和可靠性。
通过以上的措施，可以有效减少注塑缺陷，提高产品质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.雾气(Moisture streaks)2.玻纤分配不均(Glass Fiber Streaks)3.困气(Gas Trap Effect)4.银丝纹(Sliver Marks)5.结合线(Weld Line)6.水波纹(Water Wave Effect)7.黑点(Dark Spots)8.顶出印(Visible Ejector Marks)9.变形(Deformation During Demolding)10.填充不足(Short Filling)11.冷料流痕(Cold Slug)12.进浇口点不良(Dull Spots Near The Spure)13.喷射痕(Jetting)14.表面起层(Flaking Of The Surface Layer)15.浮泡(Entrapped Air)16.过热变色(Burnt Streaks)17.龟裂(Stress Crack018.缩水痕(Sink Marks)19.真空气泡(Density Bubble)20.披风(Flash)21.擦伤印(Scratch Marks)1﹒雾气(Moisture streaks)成因：由于公模型面上产生一些不能融合的物质层分隔在塑件之间(可能是水份、气体)，又或者在塑料进入时遇上困难，使其不能完全复印模具的原有型面。
改善方法：a)塑料．检查塑料的MFI 值．检查塑料的配方．量度塑料的湿度b)模具．冷却管道有否渗漏．模面拋光不良c)注塑机条件．模温太冷．脱模剂过多．增加塑料的干燥程度2.玻纤分配不均(Glass Fiber Streaks)成因：基于玻纤的长度影响，亦由于流动时的熔融流动前方向与配向关系，及流动速度与冷却速度的变化，或玻纤排列不良，一些竖立、一些斜立，所以出现玻纤浮面(玻纤分配不均)现象。
出现这种情况除影响外观不佳外还会降低注塑件的工程结构。
改善方法：a)塑料．更换较短玻纤材料‧换玻璃珠材料b)模具．更改入闸口值量c)注塑机条件．增加注射速度．增加公模温度．增加熔料温度．增加保压时间．增加保压压力．检查射嘴温度是否足够3.困气(Gas Trap Effect)原因：这种情况是由于模具内存在的空气排放不良所至，排放不良可以由设计、选择材料或注塑条件不良而产生。
改善方法：a)模具．检查排气道是否畅通．增加排气道．改变入浇口位置b)注塑机条件．减低注塑速度．减低锁模压力．减低注塑温度4.银丝纹(Sliver Marks)成因:这种情况是由于模具内有大量水气或者储料筒内的热融塑料有大量被气化的水份、亦有可能是由添加剂的化学反应导致的气/水份，在注塑过程中一起被注入型腔，并被压至放射形银丝纹态状。
改善方法：a)塑料．塑料存放是否适当b)模具．冷却管道有否渗漏．避免过于尖角设计．减少雕刻深度c)注塑机条件．增加干燥温度．增加干燥时间．增加背压力．减少倒锁．减低注射速度．检查射值的密封程度．检查/更换颜料等添加剂5.结合线(Weld Line)成因：注塑件由于在流入的过程中遇到不良的夹合，所以产生结合线。
在流动的过程中亦会产生类似的另一种情况(熔合线MeldLine)。
两者大致产生的原因亦相同。
无论是塑件设计不良或是注塑条件欠佳而最重要的是由于汇合流峰时产生≥10 度的温度降。
改善方法：a)塑料更换较高的流动等级b)模具．避免设计厚薄突变．闸口不应设立于薄位处．检查排气道是否闭塞．增加模具的表面处理．门口迁位(目的将结合线迁位)c)注塑机条件．增加工模温度．增加注射速度．增加熔胶温度．增加保压压力6.水波纹(Water Wave Effect)原因:注塑件由于在流入的过程中遇上不良的冷却条件、注塑速度过低、或熔料温度过低所以产生水波纹现像。
另致是塑料一边进入一边急速冷却，不能顺利移动将塑料压向模壁，而塑料进入是幅射形态推进，经冷却后的表面使形成像水波纹/手指模纹。
改善方法：a)塑料．更换较高的流动等级b)模具．增大闸口直径．增大流道直径c)注塑机条件．增加注塑速度．增加注塑压力(第一段) ．增加塑料熔胶温度．增加模具温度注：应用模具温度控制机及切记加上模具隔热板。
7.黑点(Dark Spots)成因:注塑件出现黑点现象，总体原因都是由于不清洁所做成。
而不清洁的来源亦非常广范，有关的来源：如注塑操作控制、模具不洁及磨损、注塑机料筒不洁及磨损、原材料污染/翻模料污染等。
改善方法：a)塑料．检查/更换原材料．检查/更换翻磨料．检查/更换添加剂b)模具检查/优化模具流道死区．检查模具是否清洁．更换磨损模具配件．检查/清洁热咀系统c)注塑机条件．减低熔料温度．调整恰当热咀温度．调整恰当余料量．清洗注塑机料筒．检查注塑机料筒、螺杆、止回阀是否磨损8.顶出印(Visible Ejector Marks)成因：注塑件出现顶出印现象，成因都是由于脱模困难所做成。
而造成脱模困难的原因基本上有两种情况：一种是塑件在模具被推时固化不足，另一种情况是模具设计/制作不良而产生。
改善方法：a)塑料．更换有高脱模效能添加剂等级材料b)模具．检查冷却管道畅顺/校率．增加冷却管道．增加模具下模光滑．增加模具抜模斜度．检查/增加模具排气道．优化顶出系统c)注塑机条件．减低保压压力．减低保压时间．优化转压点．减低模具温度．优化顶出速度．增加冷却时间注:应用模具温度控制机切记加上模具隅热板。
9.变形(Deformation During Demolding)注塑件出现变形现象，成因在几类环境下都会产生：一种是于脱模时/脱模后立即出现；第二种是于脱模后一段时间才出现。
第一种情况是由于固化条件不良/模具设计不良而造成的变形，另一种注塑件变形是在注塑过程上提供了不良注压条件所致。
改善方法：a)塑料．更换强度较高/纤维增强的塑料品种．更换有高脱模效能添加剂等级材科b)模具．检查冷却管道畅顺/校率．增加冷却管道．增加模具下模光滑度．增加模具抜模斜度．检查/增加模具排气道．优化顶出系统．增加模具强度．增加模塑件肋骨c)注塑机条件．降低保压压力．降低保压时间．优化转压点．减低模具温度．优化顶出速度．增加冷却时间注:另一种是"收缩率过大产生的变形。
就相对要增加注塑压力及注塑时间。
10.填充不足(Short Filling)成因:注塑件出现填充不足现象，原因在两类环境下都会产生：一种是属于不良的注塑加工操作因素产生；另一种属于注塑件设计不良导致。
注塑加工因素产生的缺陷多数由于注塑过程中塑料从闸口至填充完成前，遇上过大的温度降及压力降影响。
注塑件设计不良导致的缺陷，多数由于闸口开设不良/太远、厚薄不均、整体胶位过薄、特殊设计限制、排气不良等。
改善方法：a)塑料．更换较高的流动等级b)模具．优化闸口开设位置．优化塑件壁厚．优化特殊设计．检查/增加模具排气道．增加模塑件辅助支流(sub Flow)c)注塑机条件．增加注塑容量．增加注塑熔融温度．增加注塑压力/保压压力．增加注塑速度．增加注塑时间．增加模具温度．减低锁模压力．使用特殊注塑机种11﹒冷料流痕(Cold Slug)成因：注塑件出现冷料流痕现象，成因是当熔融塑料通过在闸口或射咀时提早轻微固化，而与后段熔融塑料一拼进入型腔时所产生。
情况严重有如非深刻的结合线差不多。
改善方法：a)模具．增加/优化冷料井b)注塑机条件．增加/优化射咀温度．改用细孔射咀．减少倒索．使用闭咀系统12﹒进浇口点不良(Dull Spots Near The Spure)注塑件出现进浇口点不良现象，实际是高剪切应力裂化情况，而多出现在潜水式闸口和黏度较高的塑料件身上。
成因是当高黏度熔融塑料通过在极细的开口时，要高速、高压才能通过，所以便会在入闸口附近产生过荷裂化缺陷。
改善方法：a)塑料．更换较高的流动等级塑料．使用改善流动添加剂b)模具．增加模具闸口直径．增加模具流道闸口光洁度．更改闸口位置c)注塑机条件．减低注塑速度．级段优化调整注塑速度(S-F)．增加注塑熔融温度．增加模具温度使用特殊注塑机种13. 喷射痕(Jetting)成因:注塑件出现喷射痕(蛇仔纹)不良现象，成因是注塑机对该塑料的塑化量不足，或该塑料在未完全熔融的状态下，通过闸口与后段熔融塑料一并进入型腔时所产生的情况。
改善方法：a)模具．增加模具闸口直径．更改闸口位量．增加障碍在闸口前b)注塑机条件．减低注塑速度．级段优化调整注塑速度(s-F)．检查/增加注塑熔融温度．增加模具温度．增加背压压力．使用特殊注塑机种14.表面起层(Flaking Of The Surface Layer)原因:注塑件出现表面起层的不良现象，成因是该注塑件的塑料配方在成形后产生不完全熔合,或该塑料配方内(包括添加剂)在成形后产生排斥分裂现象。
改善方法：a)塑料．检查/更换塑料混合配方．检查/更换塑料添加剂混合配方b)注塑机条件．检查塑料干燥条件．检查/优化螺杆旋转速度．检查塑料塑化程度．减低注射速度．减低熔料温度．增加模具温度15.浮泡(Entrapped Air)成因:注塑件出现浮泡的不良现象，成因是该注塑件在熔料过程中混入大量空气，或在使用过度的倒索功能时抽入大量空气，并且在注塑过程一并注入模具型腔内，而该塑料配方属透明等级，更易看见此现象。
改善方法：．检查塑料粒状是否太大b)注塑机条件．减少倒索功能．增加背压．减低螺杆旋转速度．检查熔料系统是否正常操作16.过热变色(Burnt Streaks)成因:注塑件出现过热变色的不良现象，成因有多方面若聚合物受热过度，分子链便会产生分裂，并且会热降解或燃烧，这时便会出现可见过热变色现象。
有时只见一些黄色的色变亦显示已经出现轻微热降解，热降解不单由聚合物的燃烧引致，聚合物内的袖剂也是导因。
处理燃烧缺陷一定要知道在甚么地方出现，若熔体在清机时没有出现咖啡、黄、黑的色变，说明熔体在离开炉嘴后始发生燃烧，应该检查主径、流道、入水位和模具设计或校正注塑速度、压力等。
若清机时发现咖啡条纹或色变，证明降解在炮筒、炉嘴内发生。
若同时见到咖啡条纹和银色条纹，便应怀疑是否水分方面出了问题若位置固定而部件成品的构型一样，燃烧便是源于检查阀门或炉嘴尽头。
若色变分散，降解便是在炮筒、螺杆(进料口侧)发生。
改善方法：a)塑料．检查，更换塑料添加剂混合配方．减小翻磨料比例b)模具．优化模塑件尖角．增加流道/闸口直径．优化模塑件壁厚．检查排气信道．检查热流道系统c)注塑机条件．减低注塑容量．减低注塑熔融温度．减低螺杆旋转速度．减低背压．级段优化注塑速度(s-F)．检查熔料系统是否正常操作．减低总周期．检查干燥系统清洁．检查注塑系统是否正常．使用洽配注塑机种17.龟裂(Stress Crack)成因：注塑件出现龟裂的不良现象，成因是该注塑件的塑料在注塑过程中受过大的剪切应力加工而老化，出现时就是它的龟裂过程开始塑料在注塑过程中受剪切应力破坏的过程,是指塑料在加热不足、流动不佳的情况下,强行将它用较大的压力推入型腔内的注塑行为,分子过度拉长,当老化来临时它就容易断裂会产生龟裂纹,透明塑件更容易看见此现象。
