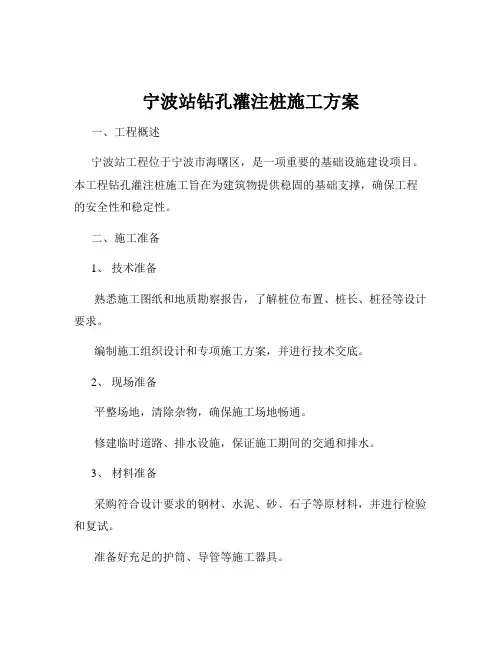

宁波站钻孔灌注桩施工方案
宁波站钻孔灌注桩施工方案一、工程概述宁波站工程位于宁波市海曙区，是一项重要的基础设施建设项目。
本工程钻孔灌注桩施工旨在为建筑物提供稳固的基础支撑，确保工程的安全性和稳定性。
二、施工准备1、技术准备熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径等设计要求。
编制施工组织设计和专项施工方案，并进行技术交底。
2、现场准备平整场地，清除杂物，确保施工场地畅通。
修建临时道路、排水设施，保证施工期间的交通和排水。
3、材料准备采购符合设计要求的钢材、水泥、砂、石子等原材料，并进行检验和复试。
准备好充足的护筒、导管等施工器具。
4、机械设备准备配备钻孔桩机、吊车、电焊机、泥浆泵等施工机械设备，并进行调试和维护。
三、施工工艺流程1、测量放线根据设计图纸，采用全站仪进行桩位测量放线，确定桩位中心，并设置护桩。
2、埋设护筒护筒采用钢板制作，内径比桩径大 200 300mm。
护筒埋设深度应满足规范要求，一般为 15 20m，护筒顶部高出地面 03m 左右。
3、泥浆制备选用优质粘土或膨润土制备泥浆，泥浆性能指标应符合规范要求。
泥浆池和沉淀池的设置应满足施工需要，保证泥浆循环使用。
4、钻孔安装钻孔桩机，调整桩机水平和垂直度。
采用正循环或反循环钻进方法进行钻孔，控制钻进速度和泥浆比重。
钻孔过程中应经常检查孔径、孔深和垂直度，发现问题及时处理。
5、清孔钻孔达到设计深度后，进行第一次清孔，采用换浆法清除孔底沉渣。
下放钢筋笼和导管后，进行第二次清孔，确保孔底沉渣厚度符合规范要求。
6、钢筋笼制作与安装根据设计要求制作钢筋笼，主筋接头采用焊接或机械连接。
钢筋笼采用吊车分段下放，每段之间采用焊接连接，确保钢筋笼的位置和垂直度。
7、导管安装选用合适直径的导管，导管连接应密封良好。
导管安装前应进行水密试验，确保导管不漏水。
导管下口距孔底距离一般为 03 05m。
8、灌注混凝土混凝土采用商品混凝土，坍落度应符合设计要求。
灌注混凝土时，应连续进行，控制灌注速度和导管埋深。
2.浙江省建筑工程预算定额 桩与地基基础工程(2010定额)
第二页，共四十七页。
第一节 基础知识
➢ 1、预制混凝土桩 ➢ 按断面形式(xíngshì)分为预制砼方桩和预应力砼管桩
A
A
A-A
预制(yùzhì)砼方桩
A
A
A-A
预应力砼管桩
第三页，共四十七页。
第一节 基础知识
➢ 预制桩的施工包括(bāokuò)制桩（或购成品桩）、运桩、沉 桩三个过程；当单节桩不能满足设计要求时，应接桩； 当桩顶标高要求在自然地坪以下时，应送桩。
➢ 入岩长度----实际进入岩石层的长度
➢ 2）冲孔桩：计量单位：m3 ➢ V砂粘土层=桩径截面积*砂粘土层长度
第二十一页，共四十七页。
第二节 定额(dìng é)计价
➢ V碎卵石层=桩径截面积*碎卵石层长度(chángdù) ➢ V岩石层=桩径截面积*岩石层长度 ➢ 其中：砂粘土层长度+碎卵石层+岩石层长度=成孔
➢ ①打压预应力钢筋砼管桩
➢ 计量单位：m
➢ L=设计桩长（不包括桩尖）
➢ ②送预应力钢筋砼管桩
➢ 计量单位：m
➢ L=设计桩顶标高至自然地坪+0.5m
第十六页，共四十七页。
第二节 定额(dìng é)计价
➢ ③桩头灌芯
➢ 计量单位：m3 ➢ V=管桩桩孔内径(nèi jìnɡ)截面积×设计灌芯深度
➢ ①预制钢筋砼方桩按购入成品桩考虑（打、压不含
桩主材）。如采用自制桩时，桩制作费用按第四章 相应定额计算。
第十一页，共四十七页。
第二节 定额(dìng é)计价
➢ ②打、压预制钢筋混凝土方桩定额已包括
了场内必须的就位供桩,发生(fāshēng)时不再另 行计算；如采用现场制桩,场内供运桩不论 采用何种运输工具均按第四章混凝土及钢 筋混凝土工程中规定的混凝土构件汽车运 输定额执行,运距在500m以内，定额乘系数 0.5。
浙江10版定额部分章节说明及规则——桩基础工程
第二章桩基础及地基加固工程说明一、本定额适用于陆地上桩基工程；所列打桩机械的规格、型号是按常规施工工艺和方法综合取定。
二、本定额中未涉及（岩石）层的子目，已综合考虑了各类土（岩石）层因素。
涉及土（岩石）层的子目，其各类土（岩石）层鉴别标准如下：1．砂、粘土层：粒径在2～20㎜的颗粒质量不超过总质量的50%的土层，包括粘土、粉质粘土、粉土、粉砂、细砂、中砂、粗砂、砾砂。
2．碎、卵石层：粒径在2～20㎜的颗粒质量超过总质量50%的土层，包括角砾、圆砾及20～200㎜的碎石、卵石、块石、漂石，此外亦包括软石及强风化岩。
3．岩石层：除软石及强风化岩以外的各类坚石，包括次坚石、普坚石和特坚石。
三、桩基施工前场地平整、压实地表、地下障碍处理等，定额均未考虑，发生时另行计算。
四、探桩位已综合考虑在各类桩基定额内，不另行计算。
五、混凝土预制桩1．打、压预制钢筋混凝土方桩（空心桩），定额按购入构件考虑，已包含了场内200m以内的就位供桩，发生时不再另行计算。
如采用现场制桩，场内供运桩按第四章混凝土及钢筋混凝土工程中的混凝土构件汽车运输定额相应规定执行。
2．打、压预制钢筋混凝土方桩定额已综合了接桩所需的打桩机台班，但未包括接桩本身费用，发生时套用相应定额。
打、压预应力钢筋混凝土管桩定额已包括接桩费用，不另行计算。
3．打、压预制钢筋混凝土方桩，单节长度超过20米时，按相应定额乘系数1.2。
4．打、压预应力管桩，定额按购入成品构件考虑，已包含了就位供桩和场内200m以内的吊运桩，发生时不再另行计算。
桩头灌芯部分按人工挖孔桩灌桩芯定额执行；设计要求设置的钢骨架、钢托板分别按第四章混凝土及钢筋混凝土工程中的沉管灌注桩的桩钢筋笼和预埋铁件定额执行。
打、压预应力管桩如设计要求需设置桩尖时另按第四章混凝土及钢筋混凝土工程中的预埋铁件定额执行。
六、灌注桩1．转盘式钻孔桩机成孔、旋挖桩机成孔定额按桩径划分子目，定额已综合考虑了穿越砂（粘）土层碎（卵）石层的因素，如设计要求进入岩石层时，套用相应定额计算入岩增加费。
定额综合解释(一)和(二)浙江2010定额
目录浙江省建设工程2010版计价依据综合解释（一） (2)浙江省建设工程2010版计价依据综合解释（二） (11)浙江省建设工程2010版计价依据综合解释（一）一、《浙江省建筑工程预算定额》（2010版）1、定额总说明第十一条中的洞库照明费，在实际操作中应如何使用？答：计算洞库照明费时，应按所涉及部分的外围采光面积是否小于室内平面面积的2.5%作为判断标准。
当条件满足后，则以所涉及部位的结构外围水平面积作为工程量计算洞库照明费。
采光面积为计算范围外围的门洞、窗洞、顶部采光井等洞口面积之和。
洞库照明费中的二类人工可并入定额人工费计取相应费用。
2、同一槽、坑内土类不同时，如何正确计算放坡系数？答：同一基槽坑如有不同土类时，开挖深度按某类土的底表面至开挖槽坑上口高度计算，如开挖深度大于某类别土方规定的放坡开挖深度，则可计算放坡。
3、《型钢水泥土搅拌墙技术规程》JGJ/T199-2010于2010年10月1日实施后，定额中有关水泥搅拌桩的工程量计算规则应如何调整？答：根据《型钢水泥土搅拌墙技术规程》JGJ/T199-2010有关条款规定及条文说明，水泥搅拌桩的工程量计算规则作如下调整：水泥搅拌桩工程量不分单头、双头和三轴，均按单个圆形截面积乘以桩长计算，不扣除重叠部分的面积。
桩长按原定额工程量计算规则第九条第1点中的计算规则不变。
双头、SMW工法水泥搅拌桩套用定额时,相应定额的人工和机械分别乘以系数0.97和0.92，其余不变。
定额中 SMW（Soil Mixed Wall）工法水泥搅拌桩，即型钢水泥土搅拌墙，指在连续套接的三轴水泥搅拌桩内插入型钢形成的复合档土截水结构。
高压旋喷桩喷浆工程量计算规则参照上述原则作如下修改，即“喷浆按设计加固桩截面面积乘以设计桩长计算，不扣除桩与桩之间的搭接。
”4、双头、三轴水泥搅拌桩桩头凿除工程量，应如何计算？答：水泥搅拌桩如需凿除桩头，无论单头、双头还是三轴，其凿除桩头工程量均按成桩后单个圆形截面的个数计算。
浙江省交通2010补充定额
附件浙江省公路工程2012年补充预算定额浙江省交通厅工程造价管理站2013年6月3日目录一、说明 (1)二、补充定额 (6)1-10薄壁筒桩处理桩基（修订） (6)4-14旋挖钻机施工灌注桩 (7)4-14-1旋挖钻机钻孔 (7)4-14-2钢护筒制作、埋设、拆除（旋挖钻机施工） (12)4-15粘贴透水模板布 (13)5-10 长锚杆处理边坡 (14)三、附录 (15)附录一新增机械台班费用定额 (15)附录二定额基价新增材料单位质量、单价 (16)附录三定额基价新增机械代号、规格、基价表 (17)四、编审机构和人员组成 (18)说明一、《浙江省公路工程2012年补充预算定额》（以下简称本补充定额）是以人工、材料、机械台班消耗量表现的工程预算定额。
编制预算时，其人工费、材料费、机械使用费按照现行交通运输部《公路工程基本建设项目概算预算编制办法》（JTG B06—2007）的规定计算。
二、本补充定额包括薄壁筒桩处理软基（修订）、旋挖钻机施工灌注桩（旋挖钻机钻孔、钢护筒）、粘贴透水模板布、长锚杆处理边坡等四项共54个子目。
三、本补充定额是按照合理的施工组织和正常的施工条件编制的。
定额所采用的施工方法和工程质量标准按国家现行的公路工程施工技术规范、公路工程质量检验评定标准及安全操作规程取定。
除定额中规定允许换算外，均不得因具体工程的施工组织、操作方法和材料消耗与定额的规定不同而调整定额。
四、本补充定额除隧道工作按每工日7h外，其余均按每工日8h 计算。
隧道洞内工程如采用本补充定额时，所采用定额的人工工日、机械台班数量及小型机具使用费应乘1.26的系数。
五、本补充定额的工程内容均包括该项目的全部施工过程，定额内除扼要说明施工的主要操作工序外，均包括准备与结束、场内操作范围内的水平与垂直运输、材料工地小搬运、辅助和零星用工、工具及机械小修、场地清理等工程内容。
六、本补充定额中的材料消耗量是按现行材料标准的合格料和标准规格料计算确定的。
浙江省清单补充规范及定额综合解释全(2010版)
建设工程工程量计算规范（2013）浙江省补充规定（一）浙建站计﹝2013﹞63号一、通用部分（一）建设工程工程量计算规范2013（以下简称“计算规范”）中规定对于挖沟槽、基坑、一般土石方因工作面和放坡增加的工程量是否并入各土石方工程量中，应按各省、自治区、直辖市或行业建设主管部门的规定实施，我省在具体贯彻实施时，应按照计算规范有关规定，将因挖沟槽、基坑、一般土石方因工作面和放坡所增加的工程量并入各土石方工程量中计算。
如各专业工程清单提供的工作面宽度和放坡系数与我省现行预算定额不一致，按定额有关规定执行。
（二）计算规范本次增补了技术措施项目清单，对于其工程量的计算，规定了“相应专项设计不具备时，可按暂估量计算”。
我省在具体贯彻实施时结合本省实际情况，对于技术措施项目清单，工程数量可以计算或有专项设计的，必须按设计有关内容计算并提供工程数量；否则，对可由施工单位自行编制施工组织设计方案，且无需组织专家论证的，按以下原则处理：1．其工程数量在编制工程量清单时可为暂估量，并在编制说明中注明。
办理结算时，按批准的施工组织设计方案计算；2．以“项”增补计量单位，由投标人根据施工组织设计方案自行报价。
二、《房屋建筑与装饰工程工程量计算规范》GB50854-2013（一）计算规范“附录B地基处理与边坡支护工程”和“附录C桩基础工程”中的空桩长度＝孔深－桩长，此处的桩长应包括加灌长度。
加灌长度设计有注明时按设计规定计算；设计未注明时，按我省现行预算定额有关规定计算。
（二）计算规范“附录B地基处理与边坡支护工程”和“附录C桩基础工程”工作内容中包括了打桩场地硬化的费用。
我省在具体贯彻实施时根据本省实际情况，该费用应按措施项目单独列项计算，不包括在“附录B地基处理与边坡支护工程”和“附录C桩基础工程”相应清单项目的工作内容中。
（三）计算规范“附录C桩基础工程”中预制钢筋混凝土管桩（清单编码：010301002）、沉管灌注桩（清单编码：010302002）工程量计算规则为“以米计量，按设计图示尺寸以桩长（包括桩尖）计算”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于印发《宁波市静钻根植桩补充定额》
的通知
甬建价[2015]16号
各有关单位：
为规范静钻根植桩的计价行为，我处于2013年6月30日发布了《关于印发宁波市静钻根植桩补充定额（试行）的通知》（甬建价[2013]65号），现根据工程应用实际加以补充完善，并予印发《宁波市静钻根植桩补充定额》，自2015年5月1日起施行。
本定额由宁波市建设工程造价管理处负责解释。
附件：1、宁波市静钻根植桩补充定额说明及工程量计算规则
2、宁波市静钻根植桩补充定额
3、履带式单轴钻孔机、水泥浆系统补充台班费用定额
宁波市建设工程造价管理处
2015年4月23日
—1—
附件1：
宁波市静钻根植桩补充定额
说明
一、静钻根植桩定额包括成孔、注浆、植桩、送桩。
其中植桩不包括预应力混凝土管桩本身，定额按成品桩以购入构件考虑；已包含了场内必须的就位供桩，发生时不再另行计算。
二、桩头灌芯部分按人工挖孔桩灌芯定额执行；设计要求设置的钢骨架、钢托板分别按《浙江省建筑工程预算定额》（2010版）第四章“混凝土及钢筋混凝土工程”中的桩钢筋笼和预埋铁件相应定额执行。
三、注浆充盈量因素已考虑在相应计算规则中，不另行计算。
注浆单位工程量水泥用量：水灰比为1:1的水泥用量为760kg/m3；水灰比为0.6:1的水泥用量为1090kg/m3；其余水灰比单方注浆水泥用量按1000/（1
+水灰比）计算。
3.15
四、钻孔产生的渣土（建筑余土和泥浆），其外运及处置费按我市有关规定计算；泥浆池建造拆除费用按定额执行；若采用水泥固化处理时，水泥固化相应费用另计。
五、若专业发包时其工程类别及取费标准按钢筋混凝土管桩执行。
六、其余未涉及的内容按2010版浙江省建筑工程计价依据及我市有关规定执行。
—2—
—3—
工程量计算规则
一、成孔工程量按成孔长度乘以成孔截面积以“m 3”计算；成孔长度为打桩前自然地坪标高至设计桩底的长度，其中：
1、扩底以上部分成孔工程量=（成孔长度-扩底高度）×（
设计桩径+10cm
2
）2×π；
2、扩底部分成孔工程量=扩底高度×{(设计桩径+10cm) ×1.52 }2
×π 式中所称设计桩径是指先张预应力混凝土竹节桩节外径。
二、注浆工程量以“m 3”计算，由扩底以上部分和扩底部分组成，其中：
1、扩底以上部分注浆工程量=（设计桩长-扩底高度）×（设计桩径+10cm 2 ）2×π×0.3；
2、扩底部分注浆工程量=扩底部分成孔工程量。
三、植桩工程量按设计桩长以“m ”计算。
四、送桩长度按设计桩顶标高至打桩前自然地坪标高另加0.5m 计算。
五、泥浆池建造和拆除、泥浆运输工程量按成孔工程量乘以系数0.5以“m 3”计算；泥浆重量与体积的换算按以下公式计算：
泥浆重量（t ）＝成孔工程量（m 3）×0.5×3×1.3（t/m 3）

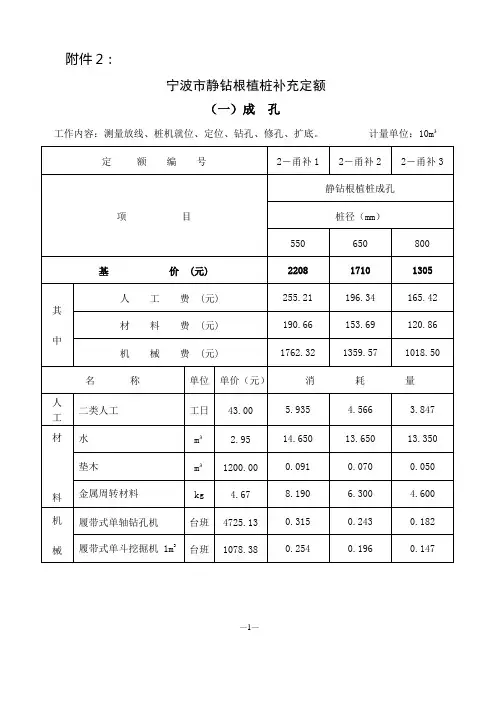

附件2：
宁波市静钻根植桩补充定额
（一）成孔
工作内容：测量放线、桩机就位、定位、钻孔、修孔、扩底。
计量单位：10m³
—4—
工作内容：喷水泥浆，重复上、下搅拌。
计量单位：10m³
—5—
工作内容：吊机就位，吊桩，植桩，接桩。
计量单位：100m
注：预应力混凝土管桩消耗量已综合考虑各类管桩，各类管桩所占长度比重按设计确定。
—6—
工作内容：安卸桩垫、吊安送桩器，送桩，拔放送桩器。
计量单位：100m
—7—
附件3：
履带式单轴钻孔机、水泥浆系统补充台班费用定额
（一）台班费用定额
—8—
（二）安装、拆卸费用
—9—
（三）场外运输费用
—10—。
