三跨连续梁桥动力特性分析
三等跨连续梁的模态分析试验

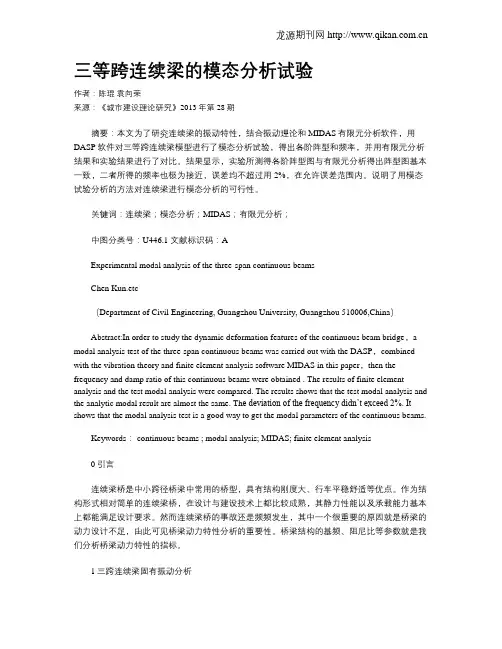

三等跨连续梁的模态分析试验作者：陈琨袁向荣来源：《城市建设理论研究》2013年第28期摘要：本文为了研究连续梁的振动特性，结合振动理论和MIDAS有限元分析软件，用DASP软件对三等跨连续梁模型进行了模态分析试验，得出各阶阵型和频率，并用有限元分析结果和实验结果进行了对比。
结果显示，实验所测得各阶阵型图与有限元分析得出阵型图基本一致，二者所得的频率也极为接近，误差均不超过用2%，在允许误差范围内。
说明了用模态试验分析的方法对连续梁进行模态分析的可行性。
关键词：连续梁；模态分析；MIDAS；有限元分析；中图分类号：U446.1 文献标识码：AExperimental modal analysis of the three-span continuous beamsChen Kun.etc（Department of Civil Engineering, Guangzhou University, Guangzhou 510006,China）Abstract:In order to study the dynamic deformation features of the continuous beam bridge，a modal analysis test of the three-span continuous beams was carried out with the DASP，combined with the vibration theory and finite element analysis software MIDAS in this paper，then the frequency and damp ratio of this continuous beams were obtained . The results of finite element analysis and the test modal analysis were compared. The results shows that the test modal analysis and the analytic modal result are almost the same. Th e deviation of the frequency didn’t exceed 2%. It shows that the modal analysis test is a good way to get the modal parameters of the continuous beams.Keywords： continuous beams ; modal analysis; MIDAS; finite element analysis0引言连续梁桥是中小跨径桥梁中常用的桥型，具有结构刚度大、行车平稳舒适等优点。
连续刚构桥动力特性测试与分析
桥横断 面采 用 单 箱 单 室 箱 梁 ， 梁 全 宽 ８１ 底 宽 箱 ．ｍ，
４ １ 翼缘 板宽 ２ ０ 采用 Ｃ ０混凝 土 。箱梁 顶板厚 ． ｍ， ． ｍ， ５
２ｅ ， ０ ｒ 腹板厚 ５ ｃ 底板厚 ２ ５ ｅ ａ ０ ｍ， ０— ０ｍ。全桥 有 ２道端
应时程分析 ， 用谱 峰值法 对大桥 的振 动频率 和振型 运 进行识别 ， 对采集 到的各测 点环境振动 加速度进 行 自
对该桥进行模 态分析 ， 综合分析其动力特性 ， 而避免 从 只考虑上部结构的振动 ， 而忽略 了结构 的整体 振动情
况， 后面的计算结果 证 明了这 一点 。全桥在 Ａ Ｓ Ｓ Ｎ Ｙ 中选用 Ｓｌ ９ ｏ ｄ５单元建立三维实体模 型 ， 以理想化 ｉ 墩底 的固结代替实际的弹性 约束 ， 采用分块 兰索斯法 求解 计算结构的模 态与振 型。大桥 的三维实体有限元模 型
蒋
铮： 连续刚构桥动力特性测试与分析

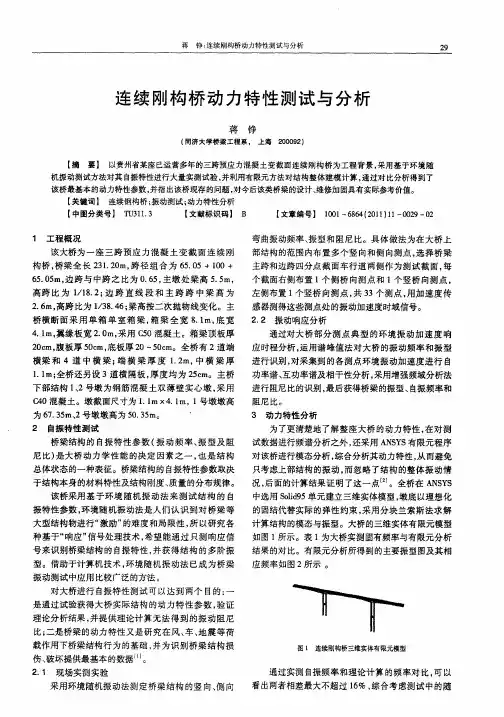

连 续 刚构 桥 动 力 特 性 测试 与分 析
蒋 铮
２０ ９ ０ ０ ２） （ 同济大学桥梁工程 系． 上海
【 要】 以贵州省某座已运营多年的三跨预应力混凝土变截面连续刚构桥为工程背景 ， 摘 采用基于环境随
机振 动测试方法对其 自 振特性进行大量实测试 验 ， 并利用有 限元方 法对 结构整 体建模计算 ， 对 比分析得到 了 通过 该 桥最基本的动力特性参数 ， 出该桥现存 的问题 ， 并指 对今后该类桥梁的设 计 、 维修加 固具有实 际参考价值 。
部结构的范 围内布置多个 竖 向和侧 向测点 ， 择桥梁 选 主跨和边跨 四分点 截面 车行道两侧作 为测试截 面 ， 每 个截面右侧布置 １ 侧桥 向测 点和 １ 个 个竖桥 向测点 ，
薄壁箱梁桥动力特性分析的三梁式计算模型及试验研究
格 理论 提 出 了三 梁 式模 型 ， 图 ［ （ ） 所 示 ， ［ 如 １ｂ ］ 图 １ （ ） 给 出 了箱 型梁 横断 面上 的简 化计算 图示 。该模 型 ｃ］ 将 主梁 的质 量 和 刚 度 分 布 连 续 化 等效 处 理 ， 于 建 模 便 分析 ； 且能 够更好 地模 拟 主梁 的 自 由扭 转 刚 度 、 约束 扭
的应用 ， 该类 桥梁 在车辆 荷 载 、 载 和地 震作 用 下 的动 风 力 响应 正逐 步成为 工程 界研 究 的热 点 问题 。并 且 在工
程 设计 阶段合 理 的确定 桥梁 的车 辆 冲击 系数 也 是 至关 重要 的 。而 建立 能够准 确反 应 结 构 动力 特 性 的计 算模
把桥 面系 的质 量 和刚度 合 理 地分 配 到 中梁 和 两 根边 梁
上， 据此 确定 模 型 中每 根 主梁 的质 量分 布 和截 面特 性 ，
详见 表 １ 。表 中有 关 符 号 的意 义 如 下 （ 中下 标 ｉ 其 ＝１ 代表 中梁 ， 标 ｉ 下 ＝２代 表 两 边 梁 ） Ａ为 主梁 横 截 面 ： 积 ； 为 主梁单 位 长 度 质量 ；， 主梁 单位 长度 的转 Ｍ 为
率较低 ， 行 车 桥 动 力 相 互 作 用 分 析 时 又 过 于 复 杂 。 进 理想 的单梁式 模型 ［ １ ａ ］ 然十 分 简便 ， 不 能表 图 （） 虽 却
达结构 的扭转 振动 形态 ，且 由于无 意 中引入 了梁横 截
（）单 主梁模型 ａ
（）三主梁模型 ｂ
图 １ 箱梁桥 动力 分析模 型
第１ ２期
黄新艺 等 ：薄壁箱梁桥动力 特性 分析的三梁式计算模型及试验研究
大跨度连续刚构桥的动力特性分析
大跨度连续刚构桥的动力特性分析欧文春(广西生态工程职业技术学院，广西柳州545000)喃要】以某预应力混凝土连续刚构桥为研究对象，运用大型通用有限元软件A N SY S 建立该桥的空间有限元模型，对其动力栉}生进行计算分析，得到了该桥的自振频率和振型，并与环境振动实测结果进行比较。
得出一些有益结论。
可为抗震、抗风的研究奠定一定的基础。
[关键词]连续刚构桥；自振频率；振型1工程概况某大桥主跨上部构造为三跨预应力混凝土变截面连续刚构，跨径组合为62．05+95+62．05m ，全桥长220．20m 。
边跨与中跨之比为O ．65，主墩与梁固结处梁高5．5m ，边跨直线段与主跨跨中合拢段梁高均为2．6m 。
桥墩采用双肢薄壁墩，平面尺寸为2—1．1x4．1m ，双肢净间距为4．8m ，墩高分别为53m 、40m ，基础均采用嵌岩桩，桥墩及桥台的桩径分别为1B m 、1．5m 。
全桥梁部横断面采用单箱单室箱形截面，箱梁顶面宽为&1m ，底面宽为4．1m ，项部外侧箱梁的挑臂长为2．O r e ，梁底下缘及底板上缘均按二次抛物线变化。
箱梁顶板厚度为020m ，腹板厚度为0．5m ，底板厚度在020m ～0．50m 之间变化。
2有限元模型建立本文采用大型有限元结构分析通用软件A N S Y S 建立该大桥的空间有限元模型。
箱形截面梁和薄壁墩采用bea m l 89梁单元模拟，该单元可根据梁实际截面形状进行用户自定义截面，共自定义截面类型19种；承台和桩基础均分别采用8节点的s ol i d45块体单元和pi pel 6管桩单元模拟；桥面的非结构构件简化为分布质量块，采用m as s 21质量单元，均布于桥主梁单元相应节点上。
该有限元模型中的材料参数按规范取值，共有单元6842个，节点7852个，见图1。
I ～’’j。
图1全轿空『日】有限捌。
3理论计算结果采用子空间迭代法计算该桥的前15阶频率和振型，前4阶频率及振型见表1，振型见图2：表l 频率实*惜与理论计算值(频率单位：H Z)阶数理论计算值脉动法实测值余波实测值叛型1—0．加O 53O ．53横向阶r …-一u-…——…二t t ，：…一--一‘262‘082112横向■阶h ‘‘…’‘……‘‘一～…。
采用高阻尼橡胶支座与普通盆式支座的连续梁桥地震响应对比分析
采用高阻尼橡胶支座与普通盆式支座的连续梁桥地震响应对比分析作者：董成来源：《城市建设理论研究》2014年第08期摘要：以一座三跨连续梁桥为例，分析了分别采用高阻尼橡胶支座与普通盆式支座的桥梁结构在E2地震作用下的地震响应。
对桥梁结构的自振周期及桥墩墩底内力进行对比，结果表明，采用高阻尼橡胶支座使得桥梁结构自振周期延长，增加耗能时间，减震效果明显。
关键词：连续梁桥；高阻尼橡胶支座；时程分析；隔震减震中图分类号：TB21文献标识码：A一概述地震反应分析早期主要采用简化的静力法，20世纪50年代后发展为动力法的弹性反应谱理论，20世纪60 年代后随着计算机技术的迅速发展，则对重要结构开始进行地震时程反应分析[4]。
桥梁结构的安全性十分重要，若采用完全由结构抗震型设计，桥墩及结构尺寸则会很大、配筋增多，这不仅会极大地影响结构的经济性，还势必会影响到整个桥梁的美学造型和净空要求。
因此，桥梁迫切需要采用结构控制技术，通过应用隔震效果好、尺寸较小的减隔震装置（支座）解决上述难题，实现结构的优化设计，确保工程项目的安全、适用、经济、美观。
二工程概况本工程桥梁为预应力混凝土连续箱梁，跨径组成为30+35+30m。
桥型布置如图1所示。
桥梁桥宽17.5m，桥面净宽16.5m。
箱梁梁高1.8m，单箱三室，悬臂2.2m，横断面详见图2。
桥面铺装采用8cmC50混凝土铺装层+9cm沥青混凝土铺装。
0、3号台为三柱式台，柱距为5m。
1～2号桥墩为中墩，三柱式墩，桩接柱，柱距5m，1#墩柱高7.5m，2#墩柱高8.5m，柱径为1.6m，桩径1.8m。
工程所在位置地震动峰值加速度为0.2g，地震基本烈度为Ⅷ度，反应谱特征周期0.4s。
桥梁属B类桥梁，需按提高一级抗震设防。
此外，拟建场地地形起伏较大，地貌较为复杂，处于8度地震区。
图1 桥型布置图图2 横断面构造图三结构计算参数确定根据本工程地震烈度和场地土类别，采用和场址场地土条件相近的天然地震波，经调整得到和设计加速度反应谱兼容的一组地震波[3]，B类桥梁E2地震下抗震重要性系数取1.7[1]。
基于Matlab的连续梁桥动力响应分析
基于M a tl ab的连续梁桥动力响应分析( 1. 中铁五局机械化工程有限责任公司, 湖南衡阳421002;2. 中南大学土木建筑学院, 湖南长沙410075 )摘要:利用插值振型函数法来获得多跨连续梁的振型函数。
建立连续梁桥振动方程,利用有限元分析软件A n sys对连续梁进行模态分析并将连续梁成千上万个自由度的有限元模型重构成数个自由度的动力学模型,且保持二者前几阶振型一致。
基于M a t lab数学分析软件模拟连续梁振型函数,利用OD E系列函数的二次开发函数来求解连续梁桥振动方程。
计算表明本文方法可行、有效,具有较高的精度。
关键词: M a t lab;连续梁;插值振型函数;模态分析中图分类号: U448. 21 + 5 文章编号: 1672 - 7029 ( 2010 )01 - 0016 - 05文献标志码: AD yn a m i c re s p o n s e a n a ly s i s o f c o n t i n u o u s b e am b rid g e b a s e d o n M A TLABL I Chang2song1 , HUAN G Fang2li n2( 1. M echan iza t ion Enginee ring L i m ited Comp any of Ch ina R a il way 5 th B u r eau Gr oup , H engyang 421002 , Ch ina;2. Schoo l of C i vil and A r ch itec tu r a l Enginee ring, Cen tr a l Sou th U n ive rsity, Changsha 410075 , Ch ina)A b s tra c t: Fo r a m u l ti - sp a n beam , the m e t hod t o ob t a i n the vi b ra t i o n mode func t i o n s by i n t e r po l a t i o n func2 ti o n wa s p r opo s ed. The vi b r a t i o n equa t i o n s of the con t i nuou s beam syste m we r e e s tab l ished.B y u s i ng fi n ite e l e2 m e n t soft w a r e A n s ys, the moda l ana l ysis of the con t i nuou s bea m wa s e s tab l ished. A l a r ge num b e r of freedom s of the fi n ite e l em e n t mode l of the con t i nuou s bea m we re grea t l y reduced and recon s truc t ed w ith seve r a l freedom s, and the first few mode s a r e i nva ri an t.The vi b ra t i o n mode func t i o n s of the con t i nuou s beam we re si m u l a t ed by u2 si ng M a t l ab p l a t f o r m. The vi b r a t i o n equa t i o n s of the con t i nuou s beam syste m we r e so l ved by the second - deve l2 op e d OD E func t i o n s. The ana l ysis re s u l ts show tha t the m e t hod p r opo s ed i n th i s p a p e r is fea s i b l e and effec t i ve, and ha s h i ghe r p rec i si o n.Key word s:M a t l ab; con t i nuou s bea m; i n t e r po l a t i ng vi b ra t i o n mode func t i o n; mode ana l ysis桥梁在移动荷载作用下的动力响应及机理研究一直是结构动力学的前沿课题。
三跨预应力混凝土连续箱梁桥设计
The major girder applies Full scaffold construction , symmetric equilibrium construction .
The procedure of the design is listed below:
The first step as to dimension the structural elements and details of which it is composed, it can’t and certainly should without being fully coordinated with the planning and workingphrases of the project.Considering the distorting stiffness and the bending stiffness, box birder goes as second-parabolic curve, for second-parabolic curve is generally similar to the change of continuous bridge’s bending moments along. The section at the support is strengthened by the provision of thickened webs , bottom slabs and a cross beam , the thickness of the bottom slab and the top slab is0.30m.
三跨连续梁桥的振动方程
三跨连续梁桥的振动方程悬索桥和吊桥是常见的桥梁形式，三跨连续梁桥也是一种常见的桥梁形式。
对于三跨连续梁桥，如何解决它的振动问题是非常重要的，这就需要用到三跨连续梁桥的振动方程。
第一步：了解三跨连续梁桥的结构特点三跨连续梁桥是由三个跨度相连的连续梁桥组成的，每一跨都由独立的连续梁桥组成。
在每个跨度之间设置了支座，使得三个梁桥能够互相连接，形成一座完整的桥梁。
因为每个跨度都是独立的，所以在桥梁的振动方程中，需要考虑每个跨度的特性。
第二步：推导三跨连续梁桥的振动方程三跨连续梁桥的振动方程是基于点对点法的。
对于每一个跨度，都可以列出如下的振动方程：$$(M+\frac{mL^2}{3})\frac{\partial^2}{\partialt^2}y(x,t)+EI\frac{\partial^4}{\partial x^4}y(x,t)+q(x,t)=0$$ 其中，$M$是主梁的质量，$L$是跨度长度，$m$是副梁的质量，$E$是杨氏模量，$I$是截面惯性矩，$q(x,t)$是荷载，$y(x,t)$是振幅。
由于三跨连续梁桥是由三个跨度相连的连续梁桥组成的，所以整座三跨连续梁桥的振动方程应该是三个跨度的振动方程之和：$$(M_1+\frac{m_1L_1^2}{3})\frac{\partial^2}{\partialt^2}y_1(x,t)+EI_1\frac{\partial^4}{\partialx^4}y_1(x,t)+q_1(x,t)$$$$+(M_2+\frac{m_2L_2^2}{3})\frac{\partial^2}{\partial t^2}y_2(x,t)+EI_2\frac{\partial^4}{\partialx^4}y_2(x,t)+q_2(x,t)$$$$+(M_3+\frac{m_3L_3^2}{3})\frac{\partial^2}{\partial t^2}y_3(x,t)+EI_3\frac{\partial^4}{\partialx^4}y_3(x,t)+q_3(x,t)=0$$第三步：求解振动方程三跨连续梁桥的振动方程可以通过有限元法进行求解。
