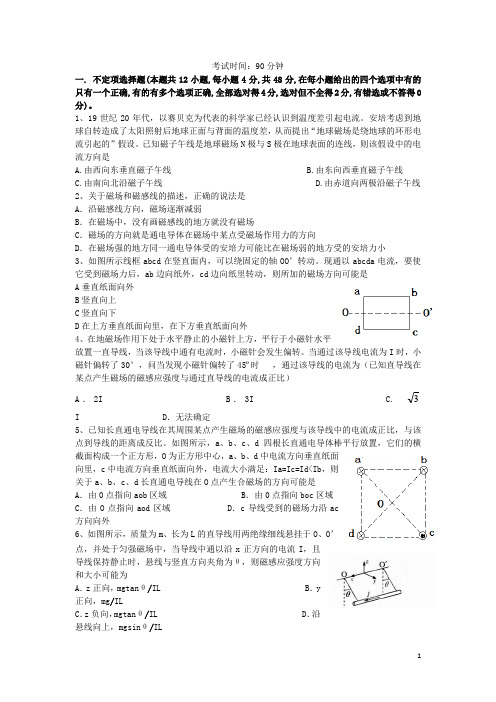

考试时间：90分钟一. 不定项选择题(本题共12小题,每小题4分,共48分,在每小题给出的四个选项中有的只有一个正确,有的有多个选项正确,全部选对得4分,选对但不全得2分,有错选或不答得0分)。
1、19世纪20年代，以赛贝克为代表的科学家已经认识到温度差引起电流。
安培考虑到地球自转造成了太阳照射后地球正面与背面的温度差，从而提出“地球磁场是绕地球的环形电流引起的”假设。
已知磁子午线是地球磁场N极与S极在地球表面的连线，则该假设中的电流方向是A.由西向东垂直磁子午线B.由东向西垂直磁子午线C.由南向北沿磁子午线D.由赤道向两极沿磁子午线2、关于磁场和磁感线的描述，正确的说法是A．沿磁感线方向，磁场逐渐减弱B．在磁场中，没有画磁感线的地方就没有磁场C．磁场的方向就是通电导体在磁场中某点受磁场作用力的方向D．在磁场强的地方同一通电导体受的安培力可能比在磁场弱的地方受的安培力小3、如图所示线框abcd在竖直面内，可以绕固定的轴OO’转动。
现通以abcda电流，要使它受到磁场力后，ab边向纸外，cd边向纸里转动，则所加的磁场方向可能是A垂直纸面向外B竖直向上C竖直向下D在上方垂直纸面向里，在下方垂直纸面向外4、在地磁场作用下处于水平静止的小磁针上方，平行于小磁针水平放置一直导线，当该导线中通有电流时，小磁针会发生偏转。
当通过该导线电流为I时，小磁针偏转了30°，问当发现小磁针偏转了45º时，通过该导线的电流为（已知直导线在某点产生磁场的磁感应强度与通过直导线的电流成正比）A．2I B．3I C. 3I D．无法确定5、已知长直通电导线在其周围某点产生磁场的磁感应强度与该导线中的电流成正比，与该点到导线的距离成反比。
如图所示，a、b、c、d四根长直通电导体棒平行放置，它们的横截面构成一个正方形，O为正方形中心，a、b、d中电流方向垂直纸面向里，c中电流方向垂直纸面向外，电流大小满足：Ia=Ic=Id<Ib，则关于a、b、c、d长直通电导线在O点产生合磁场的方向可能是A．由0点指向aob区域B．由0点指向boc区域C．由O点指向aod区域D．c导线受到的磁场力沿ac方向向外6、如图所示，质量为m、长为L的直导线用两绝缘细线悬挂于O、O’点，并处于匀强磁场中，当导线中通以沿x正方向的电流I，且导线保持静止时，悬线与竖直方向夹角为θ，则磁感应强度方向和大小可能为A．z正向，mgtanθ/IL B．y正向，mg/ILC．z负向，mgtanθ/IL D．沿悬线向上，mgsinθ/IL7、磁电式电流表中通以相同的电流时，指针偏转的角度越大，表示电流表的灵敏度越高.下列关于电流表灵敏度的说法，正确的有A.增加电流表中的线圈匝数，可以提高电流表的灵敏度B.增强电流表中永久磁铁的磁性，可以提高电流表的灵敏度C. 电流表中通的电流越小，电流表的灵敏度越高D.电流表中通的电流越大，电流表的灵敏度越高8、垂直纸面的匀强磁场区域里，一离子从原点O沿纸面向x轴正方向飞出，其运动轨迹可能是下图中的9、目前世界上正在研究的一种新型发电机叫磁流体发电机，如图所示表示它的发电原理：将一束等离子体（即高温下电离的气体，含有大量带正电和带负电的微粒，而从整体上来说呈电中性）喷入磁场，由于等离子体在磁场力的作用下运动方向发生偏转，磁场中的两块金属板A和B上就会聚集电荷，从而在两板间产生电压.在图示磁极配置的情况下，下列表述正确的是A．金属板A的电势较高B．通过电阻R的电流方向是b→R→aC．等离子体在A、B间运动时，磁场力对等离子体做正功D．等离子体在A、B间运动时，磁场力对等离子体不做功10、如图所示，水平导线中通有稳恒电流，，导线正下方的电子e的初速度方向与电流方向相同，其后电子将A.沿路径a运动，轨迹是圆B.沿路径a运动，曲率半径变小C.沿路径a运动，曲率半径变大D.沿路径b运动，曲率半径变小11、极光是由来自宇宙空间的高能带电粒子流进入地极附近的大气层后，由于地磁场的作用而产生的．如图所示，科学家发现并证实，这些高能带电粒子流向两极做螺旋运动，旋转半径不断减小．此运动形成的原因是A．可能是洛伦兹力对粒子做负功，使其动能减小B．可能是介质阻力对粒子做负功，使其动能减小C．可能是粒子的带电量减小D．南北两极的磁感应强度较强12、假设有一固定的S极磁单极子，其磁场分布与负点电荷电场分布相似，周围磁感线呈均匀辐射状分布，如图所示。
山西高二高中物理月考试卷带答案解析
山西高二高中物理月考试卷班级:___________ 姓名：___________ 分数：___________一、选择题1.实验室中的标准电阻（电阻值不变）的伏安特性曲线应最接近于图中的（ ）2.有甲、乙两导体，甲的横截面积是乙的两倍，而乙在单位时间内通过导体截面的电荷量是甲的2倍，以下说法中正确的是（ ）A ．甲、乙两导体的电流相同B ．乙导体的电流是甲导体的2倍C ．乙导体中自由电荷定向移动的速度是甲导体的2倍D ．甲、乙两导体中自由电荷定向移动的速度大小相等3.有一横截面积为S 的铝导线，当有电压加在该导线上时，导线中的电流强度为I 。
设每单位体积的导线中有n 个自由电子，电子电量为e ，此时电子定向移动的速度为v ，则在△t 时间内，通过导体横截面的自由电子数目可表示为（ ） A ．nvS △tB ．nv △tC ．D ．4.下列关于电源电动势的说法正确的是（ ）A ．电源电动势等于电源没有接入电路时两极间的电压B ．电源内，电源把其它形式的能转化为电能越多，其电动势也越大C ．电动势是表示电源把其它形式的能转化为电能本领大小的物理量D ．电源的内阻和其它电阻一样都对电流起阻碍作用5.如图所示是电阻R 1和R 2的伏特性曲线，并且把第一象限分为Ⅰ、Ⅱ、Ⅲ三个区域，现把R 1和R 2并联在电路中，R 1、R 2消耗的电功率分别为P 1和P 2，并联的总电阻设为R ，下列关于P 1和P 2的大小关系及R 的伏安特性曲线所在的区域正确的是（ ）A ．伏安特性曲线在Ⅰ域，P 1＜P 2B ．伏安特性曲线在Ⅲ域，P 1＜P 2C ．伏安特性曲线在Ⅰ域，P 1＞P 2D ．伏安特性曲线在Ⅲ域，P 1＞P 26.在伏安法测电阻时，为提高测量的精确度，可在连接电路时，将电压表的一端P 预留出来，使P 分别跟a 、b 两点接触一下，同时注意观察电流表、电压表的示数，则下面的说法正确的是（ ）A ．两次比较，若电流表A 的示数变化显著，则P 应接在a 点B ．两次比较，若电流表A 的示数变化显著，则P 应接在b 点C ．两次比较，若电压表V 的示数变化显著，则P 应接在a 点D ．两次比较，若电压表V 的示数变化显著，则P 应接在b 点7.如图所示，路端电压U 不变，要使定值电阻R 两端的电压为U/2，则滑动触头应在（ ）A ．R 0的中点处B ．R 0的中点偏上处C ．R 0的中点偏下处D ．无论调到什么位置均不能满足要求8.一段粗细均匀的镍铬丝，横截面的直径是d ，电阻是R ，把它拉制成直径为d/10的均匀细丝后，它的阻值变为（ ） A ．R/1000 B ．R/100 C ．100R D ．10000R9.一根电阻丝两端加某一稳定电压时，通过2C 电荷量所消耗的电能是8J ，若在相同的时间内通过4C 的电荷量，该电阻丝上所加电压和消耗的电能分别是（ ） A ．4V ，16J B ．8V ，16J C ．4V ，32J D ．8V ，32J10.如图所示的电路中，电池的电动势为E ，内阻为r ，R 1、R 2是两个阻值固定的电阻，当可变电阻R 的滑片向a端移动时，通过R 1的电流I 1和通过R 2 的电流I 2将发生如下的变化（ ）A ．I 1变大，I 2 变小B ．I 1变大，I 2变大C ．I 1变小，I 2变小D ．I 1变小，I 2变大11.将三个不同的电源的U －I 图线画在同一坐标中，如图所示，其中1和2平行，它们的电动势分别为E 1、E 2、E 3，它们的内阻分别为r 1、r 2、r 3，则它们之间的关系是（ ）A ．r 1＝r 2＜r 3B ．r 1＞r 2＞r 3C ．E 1＞E 2＝E 3，D ．E 1＝E 2＜E 312.将一盏“6V ，12W”的小灯泡一台线圈电阻是2的发动机及电动势为30V 、内阻为1的电源组成串联闭合电路，小灯泡刚好正常发光，则电动机输出的功率是（ ） A ．36W B ．44W C ．50W D ．63W二、填空题图甲为一游标卡尺的结构示意图，当测量一钢笔帽的内径时，应该游标卡尺的 （填“A”“B”或“C”）进行测量；示数如图乙所示，该钢笔帽的内径为 mm 。
山西省山大附中2014-2015学年高二9月月考物理 试题
山西省山大附中2014-2015学年高二9月月考物理试题一、选择题（本题共10个小题，共50分，每小题5分，有的有一个答案符合题意，有的有多个答案符合题意，全部选对得5分，选对但不全得3分，有错得0分。
）1．关于曲线运动，下列说法正确的有( )A．做曲线运动的物体速度方向在时刻改变，故曲线运动一定是变速运动B．做曲线运动的物体，受到的合外力方向一定在不断改变C. 只要物体做圆周运动，它所受的台外力一定指向圆心D．物体只要受到垂直于初速度方向的恒力作用，就一定能做匀速圆周运动2．如图所示是一个玩具陀螺，a、b和c是陀螺上的三个点。
当陀螺绕垂直于地面的轴线以角速度ω稳定旋转时，下列说法正确的是( )A．a、b和c三点的线速度大小相等B．a、b和c三点的角速度相等C．a、b的角速度比c的大D．c的线速度比a、b的大3．如图所示的两个斜面，倾角分别为37°和53°，在顶点两个小球A、B以同样大小的初速度分别向左、向右水平抛出，小球都落在斜面上，若不计空气阻力，则A、B两个小球平抛运动时间之比为（）A.11B.43C.169D.9164．如果卡车发动机的额定功率为100kW，它受到的阻力恒为2.5×103N，则这辆卡车行驶的速度最大能达到（）A．20m/s B．30m/s C．40m/s D．50m/s5．如图所示，两段长均为L的轻质线共同系住一个质量为m的小球，另一端分别固定在等高的A、B 两点，A、B两点间距离也为L。
今使小球在竖直平面内做圆周运动，当小球到达最高点时速率为v，两段线中张力恰好均为零，若小球到达最高点时速率为2v，则此时每段线中拉力大小为（）．2mgC．3mg D．4mg6．甲、乙为两颗地球卫星，其中甲为地球同步卫星，乙的运行高度低于甲的运行高度，两卫星轨道均可视为圆轨道。
以下判断正确的是( )A．甲的周期大于乙的周期 B．甲的加速度大于乙的加速度C．乙的速度小于第一宇宙速度 D．甲在运行时能经过北极的正上方7．如图所示，斜劈静止于水平面上，现将一小球从图示位置静止释放，不计一切摩擦，则在小球从释放到将要落至地面的过程中，下列说法正确的是( )A．小球的机械能守恒B．斜劈的机械能不守恒C．斜劈与小球组成的系统机械能守恒D．小球重力势能减少量等于斜劈动能的增加量8．如图所示，建筑工地上载人升降机用不计质量的细钢绳跨过定滑轮与一电动机相连，通电后电动机带动升降机沿竖直方向先匀加速上升后匀速上升。
【全国百强校】山西省山西大学附属中学2015-2016学年高二12月月考化学试题解析(解析版)
考查时间：80分钟考查内容：选修4三四章为主可能用到的相对原子质量H-1 C-12 O-16 Fe-56 Cu-64 Zn -65 Ag-108一、选择题（每小题3分，共48分）1.把0.05 mol NaOH固体分别加入到100 mL下列液体中，溶液导电能力变化最小的是（）A.自来水B. 0.5 mol / L盐酸C. 0.5 mol / L HAc溶液D. 0.5 mol / L KCl溶液【答案】B【解析】试题分析：溶液导电能力强弱与溶液中离子浓度大小和离子所带电荷数有关系，所以溶液混合后导电能力变化的大小，看混合后溶液中自由移动离子的浓度的变化。
A.自来水几乎不导电，加入0.05 mol NaOH后，导电性突然增大；B.0.5 mol·L-1的盐酸能与NaOH反应生成强电解质NaCl，溶液导电性变化不大；C.醋酸是弱电解质，加入NaOH后，生成强电解质CH3COONa，导电性明显增强；D.0.5 mol·L-1的KCl中加入0.05 mol NaOH固体后，离子浓度增大，导电能力增强。
考点：溶液导电能力2.以硫酸铜溶液作电解液，对含有杂质Fe、Zn、Ag的粗铜进行电解精炼。
下列叙述正确的是（）A、粗铜与直流电源负极相连B、相同时间内阳极质量变化与阴极质量变化可能不同C、硫酸铜溶液浓度始终保持不变D、杂质Ag以Ag2SO4的形式沉入电解槽形成“阳极泥”【答案】B考点：电解原理3.下列有关金属腐蚀与防护的说法不正确的是（）A．纯银器表面在空气中因化学腐蚀渐渐变暗B．当镀锌铁制品的镀层破损时，镀层仍能对铁制品起保护作用C．在海轮外壳连接锌块保护外壳不受腐蚀是采用了牺牲阳极的阴极保护法D．可将地下输油钢管与外加直流电源的正极相连以保护它不受腐蚀【答案】D考点：金属的腐蚀与防护4.有A、B、C、D四种金属，将A与B用导线联结起来，浸入电解质溶液中，B不易被腐蚀；将A、D 分别投入到等浓度的盐酸中，D比A反应剧烈；将铜浸入B的盐溶液中无明显变化；将铜浸入C的盐溶液中，有金属C析出。
【全国百强校】山西省晋城市第一中学2015-2016学年高二12月月考物理试题(原卷版)
山西省晋城市第一中学2015-2016学年高二12月月考物理试题本试卷分为第Ⅰ卷选择题和第Ⅱ卷非选择题两部分，满分100分，考试时间90分钟。
第Ⅰ卷 （共12题 共48分）选择题：1—8题为单选，每题4分；9—12题为不定项，不只一个正确选项，全对得4分，选不全得2分，有选错或不选得0分。
1．下述关于静电的利用与防范的事例中，正确的是（ ）A ． 印染厂应保持空气干燥，避免静电积累带来的潜在危害B ．油罐车在运输过程中会带静电，为避免电荷越积越多，油罐车应绝缘良好C ． 静电除尘器是使灰尘带电后在电场力作用下奔向电极并吸附于电极上D ． 静电复印机的工作过程实际上和静电完全无关2．如图所示，三个带电量相同、质量相等、重力不计的粒子A 、B 、C ，从同一平行板间电场中的同一点P 射入，在电场中的运动轨迹如图PA 、PB 、PC 所示，则下列说法中正确的是（ ）A ．三个粒子的加速度关系CB A a a a >> B ．三个粒子的加速度关系C B A a a a <<C ．三个粒子的入射速度关系C B A v v v >>D ．三个粒子的入射速度关系C B A v v v <<3．某电解池，如果在1s 时间内共有5×1018个二价正离子和1.0×1019个一价负离子通过面积为0.1m 2的某截面，那么通过这个截面的电流强度是（ ）A ．0B ．0.8AC ．1.6AD ．3.2A4．关于电功和电热的计算，下列说法正确的是（ ）A ．如果是纯电阻电路，电热可用公式W = I 2Rt 计算，但不能用公式W = UIt 计算B ．如果是纯电阻电路，电功可用公式W = UIt 计算，也可用公式W = I 2Rt 计算C ．如果不是纯电阻电路，电功只能用公式W = I 2Rt 计算D ．如果不是纯电阻电路，电热可用公式W = I 2Rt 计算，也可用公式W = UIt 计算5. 如图甲所示是一火警报警器的部分电路示意图，其中R 2为半导体热敏材料制成的传感器，其电阻R 2随温度t 变化的图线如图乙所示。
高二物理月考试题及答案-山西大学附中-2015学年高二(上)月考
2014-2015学年山西大学附中高二（上）月考物理试卷（12月份）一．选择题（本题共10小题，在每小题给出的四个选项中，第1-6题只有一项符合题目要求，每小题5分．第7-10题有多项符合题目要求，每小题5分.．全部选对的6分，选对但不全的得3分，有选错的得0分．）1．（5分）（2014秋•小店区校级月考）磁感应强度单位是特斯拉，1特斯拉相当于（）A．1kg/A•s2B．1kg•m/A•s2C．1kg•m2/s2D．1kg•m2/A•s2考点：磁感应强度．分析：根据磁感应强度与磁能量的关系和磁感应强度的定义式推导出T与其他单位的关系．解答：解：由公式B=，安培力的单位是N，而电流的单位是A，长度的单位为m，则单位的换算可得N/A•m，即为1T．根据牛顿第二定律F=ma，即1N=1kg•m/s2，则1特斯拉相当于1kg/A•s2，故A正确，BCD错误．故选：A．点评：T是导出单位，可根据物理公式推导出各物理量单位的关系，要对公式要熟悉．基础题．2．（5分）（2005秋•海淀区期末）两根通电的长直导线平行放置，电流大小I1＞I2，电流的方向如图所示，在与导线垂直的平面上有a、b、c、d四点，其中a、b在导线横截面连接的延长线上，c、d在导线横截面连接的垂直平分线上．则导体中的电流在这四点产生的磁场的磁感应强度可能为零的是（）A．a点B．b点C．c点D．d点考点：磁感应强度．分析：由安培定则确定两电流在图示各点所产生的磁场方向，若方向相反，磁感应强度可能为0，否则不可．解答：解：两电流在a 点B的方向相反，但因 I1＞I2且离I1近，故I1的磁感应强度大于I2的磁感应强度．则a点不可能为0．两电流在 c 点 d点的B的方向不相反，故b，c两点的磁感应强度不可能为0．两电流在b点的B的方向相反，I1＞I2，而I2离b点近，则可以大小相等，故b 点磁感应强度可为0．故选：B点评：考查磁场的合成，明确电流的磁感应强度与电流的大小，距离有关．3．（5分）（2014秋•温州校级期中）如图所示的电路中，灯泡A、灯泡B原来都是正常发光的．现在突然灯泡A比原来变暗了些，灯泡B比原来变亮了些，则电路中出现的故障可能是（）A．R1短路B．R2断路C．R3断路D．R1、R2同时短路考点：闭合电路的欧姆定律．专题：恒定电流专题．分析：首先明确电路中各用电器的连接关系：R3与灯泡B关联，与R2、A串联，再与R1并联．灯泡A变暗了，说明实际功率减小了，灯泡B变亮，说明实际功率增大了．具体故障可将每个选项逐一代入题目检查是否符合题意，从而确定正确选项．解答：解：A、若R1短路，则两个灯泡都被短路，都不亮，故A错误；B、若R2断路，则两个灯泡都被断路，都不亮，故B错误；C、若R3断路，外电阻增大，外电阻增大，路端电压U增大，干路电流I减小，R1电流I1增大，则通过A的电流I A=I﹣I1减小，A灯变暗．B灯电压U B=U﹣I A（R A+R2）增大，B灯变亮，符合题意．故C正确．D、R1、R2同时短路，AB灯都不亮，不符合题意．故D错误．故选：C点评：此题是电路故障分析问题．解决的关键是在明确电路连接关系的前提下采用“排除法”将每一选项逐一代入题干，检查是否符合题意，最终确定正确选项．4．（5分）（2013•长沙一模）如图为多用表欧姆档的原理图，其中电流表的满偏电流为300μA，内r g=100Ω，调零电阻的最大阻值R=50kΩ，串联的固定电阻R0=50Ω，电池电动势E=1.5V．用它测量电阻R x，能准确测量的范围是（）A．30kΩ～80kΩB．3kΩ～8kΩC．300Ω～800ΩD．30Ω～80Ω考点：多用电表的原理及其使用．专题：恒定电流专题．分析：欧姆表的中值电阻附近刻度最均匀，读数误差最小，求解出该欧姆表的中值电阻即可．解答：解：欧姆表的中值电阻附近刻度最均匀，读数误差最小；欧姆表的中值电阻R中等于欧姆表的内电阻R总，根据闭合电路欧姆定律，满偏时：I g=半偏时，I g=联立解得：R中=R总=故选B．点评：本题关键明确欧姆表的中值电阻附近刻度最均匀，读数误差最小；知道中值电阻等于欧姆表内电阻．5．（5分）（2014•天津）如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略，平行板电容器C的极板水平放置，闭合电键S，电路达到稳定时，带电油滴悬浮在两板之间静止不动，如果仅改变下列某一个条件，油滴仍能静止不动的是（）A．增大R1的阻值B．增大R2的阻值C．增大两板间的距离D．断开电键S考点：闭合电路的欧姆定律；电容器的动态分析．专题：电容器专题．分析：分析清楚电路结构，求出极板间的电场强度，求出油滴受到的电场力，然后根据电场力的表达式分析答题．解答：解：根据图示电路图，由欧姆定律可得：电容器两端电压：U=IR1=R1==，油滴受到的电场力：F=，开始时油滴静止不动，F=mg，要使油滴保持静止不动，则电场力应保持不变；A、增大R1的阻值，电场力：F=变大，电场力大于重力，油滴受到的合力向上，油滴向上运动，故A错误；B、增大R2的阻值，电场力：F=不变，电场力与重力仍然是一对平衡力，油滴静止不动，故B正确；C、增大两板间的距离，极板间的电场强度减小，电场力减小，小于重力，油滴受到的合力向下，油滴向下运动，故C错误；D、断开电键S，极板间的电场强度为零，电场力为零，油滴受到重力作用，油滴向下运动，故D错误．故选：B．点评：本题考查了判断油滴的运动状态问题，分析清楚极板间的电场力如何变化是正确解题的关键．6．（5分）（2014秋•信阳期末）如图所示，电源的电动势和内阻分别为E、r，在滑动变阻器的滑动触头P由a向b移动的过程中，下列各物理量变化情况为（）A．电流表的读数一直减小B．R0的功率先增大后减小C．电压表的读数先减小后增大D．电源的总功率先减小后增大考点：闭合电路的欧姆定律．专题：恒定电流专题．分析：由图变阻器Pa与Pb两部分并联，再与R0串联．电压表测量路端电压，电流表测量干路电流．根据变阻器总电阻的变化，由欧姆定律分析电路中电压、电流的变化来判断．解答：解：在滑动变阻器的滑片P由a向b移动的过程中，变阻器并联的总电阻先增大后减小，根据闭合电路欧姆定律分析可知，电路中的总电流I先减小后增大，则电流表的读数先减小后增大，R0的功率先减小后增大，电源的内电压先减小后增大，则由闭合电路欧姆定律可知路端电压先增大后减小，则电压表的读数先增大后减小．由于总电流I先减小后增大，则电源总功率EI先减小后增大，故ABC错误，D正确．故选：D．点评：本题是动态变化分析问题，关键抓住变阻器滑片处于中点时，并联电阻最大．再按常规顺序“部分→整体→部分”分析．7．（6分）（2014秋•小店区校级期中）一根电阻丝在通过2C的电量时，消耗电能是8J．若在相同时间内通过4C的电量，则该电阻丝两端所加电压U和该电阻丝在这段时间内消耗的电能E分别为（）A．U=4V B．U=8V C．E=16J D．E=32J考点：电功、电功率；闭合电路的欧姆定律．专题：恒定电流专题．分析：已知电阻丝在通过2C的电量时，消耗的电能是8J，根据W=qU变形可求出电压；当在相同的时间内通过电阻丝的电量是4C时，根据I=可知，当时间相同，由电荷时的关系可知电流关系，因为电阻不变，根据U=IR，由电流关系可知电压关系，即可求出电阻丝两端所加电压U；已知通过电阻丝的电量是4C，电阻丝两端所加电压U已求出，根据W=UQ可求出电阻丝在这段时间内消耗的电能W．解答：解：因为电阻丝在通过2C的电量时，消耗的电能是8J，由W=qU得：此时电压为：U= =V=4V当在相同的时间内通过电阻丝的电量是4C时，根据I=可知，I′=2I根据U=IR可知，电阻不变，此时电阻丝两端电压：U′=2U=2×4V=8V电阻丝在这段时间内消耗的电能：W=q′U′=4×8J=32J．故选：BD．点评：本题考查了电量和电功的计算及欧姆定律的应用．本题由于不知道时间不能求出电流，只能根据相关公式找出相关关系来求解．8．（6分）（2013•抚顺模拟）在如图所示电路中，电源电动势为12V，内电阻不能忽略．闭合S后，调整R的阻值，使电压表的示数增大△U=2V．在这一过程中（）A．通过R1的电流增大，增大量为△B．R2两端的电压减小，减小量为△UC．通过R2的电流减小，减小量小于△D．路端电压增大，增大量为△U考点：闭合电路的欧姆定律．专题：恒定电流专题．分析：R1是定值电阻，电压表V的示数增大△U的过程中，通过R1的电流增加，增加量△I=；电压表V的示数增大，变阻器有效电阻增大，外电路总电阻增大，干路电流减小，R2两端电压减小，根据路端电压的变化分析其电压减小量．电压表示数增加，R2电压减小，路端电压增加量一定小于△U．解答：解：A、R1是定值电阻，电压表V的示数增大△U的过程中，通过R1的电流增加，增加量△I=．故A正确．B、电压表V的示数增大，变阻器有效电阻增大，外电路总电阻增大，干路电流减小，内电压减小，所以路端电压增大；R2两端电压减小，则R2两端电压减少量一定小于△U．故B错误．C、由以上分析知，R2两端电压减少量一定小于△U，由欧姆定律得到：通过R2的电流的减少量一定小于．故C正确．D、电压表示数增加，R2电压减小，路端电压增加量一定小于△U．故D错误．故选：AC．点评：本题是电路动态变化分析问题，本题中采用总量法，由电压表示数变化和总电压（路端电压）的变化来分析R2电压的变化，这是常用的方法．9．（6分）（2014秋•小店区校级月考）如图所示的图线①表示某电池组的输出电压与电流的关系（U﹣I图线），图线②表示其输出功率与电流的关系（P﹣I图线）．则下列说法正确的是（）A．电池组的电动势为50 VB．电池组的内阻为ΩC．电流为2.0A时，电源的效率为80%D．输出功率为120W时，输出电压是30V考点：闭合电路的欧姆定律；电功、电功率．专题：恒定电流专题．分析：在电压一电流关系图象中，纵轴截距等于电源的电动势，直线斜率的绝对值表示的是电源的内电阻的大小，由此可以知道电池组的电动势和内阻；当电流为2.5A时，根据闭合电路欧姆定律求外电路的电阻．输出功率为120 W时，由图读出电流，由欧姆定律可以求得电源的输出电压．解答：解：A、B、U﹣I图线①与U轴交点表示电路处于断路状态，则电源的电动势E=U=50V．电源的内阻等于图线的斜率大小，则有r==Ω=5Ω，故A正确，B错误；C、当电流为2.5A时，根据闭合电路欧姆定律得：外电路的电阻 R===15Ω，故C正确．D、电池组的输出功率为120W时，由P﹣I图线读出电流I=4A，则输出电压为U=E﹣Ir=50﹣4×5=30V，故D正确；故选：ACD．点评：本题考查读图的能力，可以根据图象的数学意义来理解图象的物理意义．不难．10．（6分）（2014秋•小店区校级月考）有两个相同的电流计改装成的量程不同的电流表A1和A2，A1的量程是A2的2倍，则（）A．若串联起来，两表指针偏角θ1＜θ2，两表示数相等B．若串联起来，两表指针偏角相等，A1表示数大于A2表示数C．若并联起来，两表指针偏角相等，A1表示数大于A2表示数D．若并联起来，两表指针偏角θ1＞θ2，两表示数相等考点：把电流表改装成电压表．专题：实验题．分析：电流表A1、A2是由两个相同的小量程电流表改装成的，它们并联时，表头的电压相等，电流相等，指针偏转的角度相同，量程大的电流表读数大．当它们串联时，A1、A2的示数相同．由于量程不同，内阻不同，两电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同．解答：解：A、B、若A1、A2串联，A1、A2的示数相同．由于量程不同，内阻不同，电表两端的电压不同，流过表头的电流不同，指针偏转的角度不同，量程小的偏转角度小，故A正确B错误；C、若并联起来，表头的电压相等，电流相等，指针偏转的角度相同，量程不同的电流表读数不同，量程大的通过的总电流较多，示数较大．故C正确D错误；故选：A．点评：本题要对于安培表的内部结构要了解：小量程电流表（表头）与分流电阻并联而成．指针偏转角度取决于流过表头的电流大小．二．实验题（本题共19分，每空3分，作图4分）11．（19分）（2014秋•小店区校级月考）某课题研究小组，收集了数码相机、手机等用旧了的各种类型的电池，及从废旧收音机上拆下的电阻、电容、电感线圈、薄的金属圆片．现从这些材料中选取两个待测元件，一是电阻R0（约为2kΩ），二是手机中常用的锂电池（电动势E标称值为3.7V，允许最大放电电流为100mA）．在操作台上还准备了如下实验器材：A．电压表V（量程4V，电阻R V约为4.0kΩ），B．电流表A1（量程100mA，电阻R A1约为5Ω），C．电流表A2（量程4mA，电阻R A2约为50Ω），D．滑动变阻器R1（0～20Ω，额定电流1A），E．开关S一只、导线若干，F．游标卡尺，G．螺旋测微器．（1）为了测定电阻R0的电阻值，某小组的四位成员，设计了如图1所示的电路原理图，并选取了相应的器材（电源用待测的锂电池），则电路设计正确且器材选取也妥当的是 D（2）为了测锂电池的电动势和内阻，请在图2的方框甲中画出实验原理图，并在图中标明所选用器材．（3）某小组根据测得的数据，画出了U﹣I图线，如图2乙所示，根据图线，可求得：该锂电池的电动势U= 3.5 V，内阻r= 25 Ω．（4）某同学用游标卡尺和螺旋测微器分别测量薄金属圆片的直径和厚度．读出图3中的示数．该游标卡尺示数为 1.240 cm．螺旋测微器示数为0.730 mm．考点：测定电源的电动势和内阻．专题：实验题．分析：（1）根据实验器材确定滑动变阻器与电流表的接法，然后选择实验电路．（2）根据实验原理作出实验电路图．（3）根据图示电源U﹣I图象求出电源电动势与内阻．（4）游标卡尺主尺与游标尺示数之和是游标卡尺的示数，螺旋测微器固定刻度与可动刻度示数之和是螺旋测微器的示数．解答：解：（1）电路最大电流约为：I===0.00185A=1.85mA，应选电流表A2，待测电阻阻值约为2kΩ，电压表内阻约为4kΩ，电流表内阻约为50Ω，待测电阻阻值远大于电流表内阻，电流表应采用内接法，滑动变阻器最大阻值为20Ω，待测电阻阻值远大于滑动变阻器最大阻值，为测多组实验数据，滑动变阻器应采用分压接法，故选图D所示电路．（2）应用伏安法测电源电动势与内阻，电压表测路端电压，电流表测电路电流，实验电路图如图所示：（3）由图示电源U﹣I图象可知，图象与纵轴交点坐标值为3.5，则电源电动势E=3.5V，电源内阻：r===25Ω；（4）由图示游标卡尺可知，其示数为：12mm+×0.05mm=12.40mm=1.240cm，由图示螺旋测微器可知，其示数为0.5mm+23.0×0.01mm=0.730mm．故答案为：（1）D；（2）电路图如图所示；（3）3.5；25Ω；（4）1.240；0.730．点评：本题考查了实验电路的选择、设计实验电路图、求电源电动势与内阻、游标卡尺与螺旋测微器读数；要注意游标卡尺不需要估读，螺旋测微器需要估读．三、计算题（本题共3小题，共计26分，解答时请写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．）12．（8分）（2012春•枣强县校级期末）利用电动机通过如图所示的电路提升重物，已知电源电动势E=6V，电源内阻r=1Ω，电阻R=3Ω，重物质量m=0.10kg，当将重物固定时，电压表的示数为5V，当重物不固定，且电动机最后以稳定的速度匀速提升重物时，电压表的示数为5.5V，求：重物匀速上升时的速度大小（不计摩擦，g取10m/s2）．考点：闭合电路中的能量转化；闭合电路的欧姆定律；电功、电功率．专题：恒定电流专题．分析：根据闭合电路欧姆定律求出电路中的电流和电动机输入电压．电动机消耗的电功率等于输出的机械功率和发热功率之和，根据能量转化和守恒定律列方程求解重物匀速上升时的速度大小．解答：解：由题，电源电动势E=6V，电源内阻r=1Ω，当将重物固定时，电压表的示数为5V，则根据闭合电路欧姆定律得电路中电流为I== A电动机的电阻R M==Ω=2Ω当重物匀速上升时，电压表的示数为U=5.5V，电路中电流为I′==0.5A电动机两端的电压为U M=E﹣I′（R+r）=6﹣0.5×（3+1）V=4V根据能量转化和守恒定律得U M I′=mgv+I′2R代入解得，v=1.5m/s答：重物匀速上升时的速度大小为1.5m/s．点评：本题是欧姆定律与能量转化与守恒定律的综合应用．对于电动机电路，不转动时，是纯电阻电路，欧姆定律成立；当电动机正常工作时，其电路是非纯电阻电路，欧姆定律不成立．13．（9分）（2014秋•小店区校级月考）如图甲所示电路中，电源电动势E=12V，内阻r=2Ω，R1=4Ω，R2=6Ω，R3=3Ω．（1）图甲中虚线框内的电路可等效为一个电源，即图甲可等效为图乙，其等效电动势E′等于CD间未接入用电器时CD间的电压；若用导线直接将CD两点连接起来，通过该导线的电流等于等效电源的短路电流，则等效电源的内电阻r′是多少？（2）若在C、D间连一个“6V，3W”的小灯泡，则小灯泡的实际功率是多少？（不考虑小灯泡的电阻率随温度的变化）考点：闭合电路的欧姆定律．专题：恒定电流专题．分析：（1）先分析等效电路，然后根据闭合电路欧姆定律求解；（2）将小灯泡连在C、D之间，相当于接在等效电源E′两端，求出小灯泡的实际电流然后求实际功率．解答：解：（1）若在C、D间连一个理想电压表，根据闭合电路欧姆定律，有I1===1A理想电压表读数为U V=I1R2=6V若在C、D间连一个理想电流表，这时电阻R2与R3并联，并联电阻大小R23===2Ω根据闭合电路欧姆定律，有I2===1.5A理想电流表读数为I′=I2=×1.5=1A依题意，该等效电源的电动势E′=6V，短路电流与第（2）问中电流表读数相同，即为I′=1A，所以其等效内阻r′==Ω=6Ω（2）小灯泡的电阻R A===12Ω将小灯泡连在C、D之间，相当于接在等效电源E′两端，则流过小灯泡的电流大小为I3=== A小灯泡的实际功率为P′=I32×R A=2×12≈1.33W答：（1）等效电源的内电阻r′是6Ω；（2）若在C、D间连一个“6V，3W”的小灯泡，则小灯泡的实际功率是1.33W．点评：等效法是物理常用的研究方法，电路的分析和计算要对电路的结构、电压、电流等的分配分析清楚才能正确求解．14．（10分）（2010秋•锦州期末）受动画片《四驱兄弟》的影响，越来越多的小朋友喜欢上了玩具赛车．某玩具赛车充电电池的输出功率P随电流I变化的图象如图所示．（1）求该电池的电动势E和内阻r；（2）求该电池的输出功率最大时对应的外电阻R（纯电阻）；（3）由图象可以看出，同一输出功率P可对应两个不同的电流I1、I2，即对应两个不同的外电阻（纯电阻）R1、R2，试确定r、R1、R2三者间的关系．考点：电源的电动势和内阻；闭合电路的欧姆定律；电功、电功率．专题：恒定电流专题．分析：（1）当电源的内外电阻相等时，根据电池的输出功率P最大为P m=，由图读出P m，列出含E、r的方程；当I=4A时，输出功率为零，电源被短路，由欧姆定律写出列出含E、r的方程，再联立组成方程组求解．（2）由电池的输出功率P最大时电源的内阻等于外电阻求解．（3）由欧姆定律I=和功率P=I2R列方程求解．解答：解（1）I1=2A时，P m=I2=4A时，输出功率为零，此时电源被短路，即：I2=．解得：E=2V，r=0.5Ω．（2）R=r=0.5Ω（3）由题知：=整理得r2=R1R2．答：（1）该电池的电动势E为2V，内阻r为0.5Ω；（2）该电池的输出功率最大时对应的外电阻R为0.5Ω；（3）同一输出功率P时，r、R1、R2三者间的关系为r2=R1R2．点评：本题考查读图能力和应用数学知识求极值的能力．对于电源的输出功率，可以由数学知识严格证明当R=r时，电源的输出功率最大，P m=．。
山西高二高中物理月考试卷带答案解析
山西高二高中物理月考试卷班级:___________ 姓名：___________ 分数：___________一、选择题由电场强度的定义式可知，在电场中的同一点有（）A．电场强度E跟F成正比，跟q成反比B．无论试探电荷q的值如何变化，F与q的比值始终不变C．电场中某点的场强为零，则处在该点的电荷受到的电场力不一定为零D．一个不带电的小球在P点受到的电场力为零，则P点的场强一定为零二、多选题如图所示，虚线a、b、c代表静电场中的三个等势面，它们的电势分别为和，．一带正电的粒子射入电场中，其运动轨迹如图中实线KLMN所示．由图可知（）A．粒子从K到L的过程中，电场力做负功B．粒子从L到M的过程中，电场力做负功C．粒子从K到L的过程中，电势能增加D．粒子从L到M的过程中，动能增加山西高二高中物理月考试卷答案及解析一、选择题由电场强度的定义式可知，在电场中的同一点有（）A．电场强度E跟F成正比，跟q成反比B．无论试探电荷q的值如何变化，F与q的比值始终不变C．电场中某点的场强为零，则处在该点的电荷受到的电场力不一定为零D．一个不带电的小球在P点受到的电场力为零，则P点的场强一定为零【答案】B【解析】A、电场强度E是由电场本身的性质决定的，和放在该点检验电荷无关，与电场力无关，故A错误；B、电场强度由电场本身决定，电场中同一点的场强不变，则F与q的比值即场强始终不变，故B正确．C、由F=Eq可知，电场中的场强为零，则在该点的电荷受到的电场力一定为零，故C错误；D、电场的性质是对放入其中的带电体有力的作用，若放不带电的小球无法确定是否有场强，故D错误；故选：B二、多选题如图所示，虚线a、b、c代表静电场中的三个等势面，它们的电势分别为和，．一带正电的粒子射入电场中，其运动轨迹如图中实线KLMN所示．由图可知（）A．粒子从K到L的过程中，电场力做负功B．粒子从L到M的过程中，电场力做负功C．粒子从K到L的过程中，电势能增加D．粒子从L到M的过程中，动能增加【答案】ACD【解析】根据轨迹的弯曲判断出电荷的受力，通过电场力做功判断电势能的变化，以及根据动能定理，通过电场力做功判断动能的变化．粒子从K到L的过程中，电场力方向与运动方向相反，电场力做负功，A正确；粒子从L到M的过程中，虚线a、b、c代表静电场中的三个等势面，，电势能减小，知电场力做正功，B错误；粒子从K到L的过程中，电场力做负功，电势能增加，C正确；粒子从L到M的过程中，电场力做正功，根据动能定理，动能增加，D正确．。
【全国百强校】山西省临汾市第一中学2015-2016学年高二12月月考物理试题(原卷版)
山西省临汾市第一中学2015-2016学年高二12月月考物理试题一、单项选择题（本题共8小题，每小题3分，共24分。
在每小题给出的四个选项中，只有一个选项符合题意。
）1、、在物理学的发展过程中，许多科学家作出了杰出的贡献，以下说法符合历史事实的是A、奥斯特第一个宣布了电流的磁效应，并总结出了用右手螺旋定则判断电流的磁感线方向B、欧姆通过实验研究发现导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C、安培通过实验研究得出了真空中两个静止的点电荷之间的相互作用力的的规律D、法拉第提出了场的概念，并首先用电场线形象地描述电场2、、有图中实线表示电场线，虚线表示只受电场力作用的带电粒子的运动轨迹，粒子先经过M点，后经过N点，可以判断A、粒子一定带负电B、从M点到N点，粒子的动能增大C、从M点都N点，粒子的电势能增大D、粒子在M点的加速度大于在N点的加速度3、、关于磁感应强度，下列说法正确的是A、若长度为L、电流为I的一小段通电直导线放入匀强磁场受到磁场力F，则该匀强磁场的磁感应强度大小为F BILB、磁感应强度的方向与放入该点的电流元所受磁场力的方向相同C、磁感应强度的方向与放入该点小磁针N极所受磁场力的方向相同D 、由磁感应强度F B IL=可知，磁感应强度B 与电流元在该点受到的磁场力F 成正比，与电流元IL 成反比 4、、如图所示是表示电荷运动方向v 、磁感应强度B 和电荷所受的洛伦兹力F 的相互关系图，四个图均为立体图且B 、v 、F 两两相互垂直，其中正确的是5、、如图所示，a 、b 、c 、d 是某匀强电场中的四个点，它们正好是一个矩形的四个顶点，ab=cd=10cm ，ad=bc=20cm 。
电场线与矩形所在平面平行。
已知a 点的电势为20V ，b 点的电势为24V ，则下列说法正确的 是A 、cd 间电势差一定为4VB 、c 点电势可能比d 点低C 、电场强度方向一定由b 指向aD 、电场强度大小一定为E=40V/m6、、一平行电容器，两板间的距离为d ，所带电荷量为Q 时两极板间电势差为1U ，板间场强为1E ；现将电容器所带电荷量增加一倍，板间距离变为原来的一半，其他条件不变，这时两极板间的电势差为2U ，板间场强为2E ，下列说法正确的是A 、21212,2U U E E ==B 、21212,4U U E E ==C 、2121,U U E E ==D 、2121,2U UE E ==7、、如图所示，直导线AB 与原线圈的平面垂直且隔有一小段距离，直导线固定，线圈可以自由转动，当它们同时通以如图箭头所示的电流时，从右向左看，线圈将A 、顺时针转动，通过远离直导线ABB 、顺时针转动，同时靠近直导线ABC 、逆时针转动，通过靠近直导线ABD 、逆时针转动，通过远离直导线AB8、、如图所示，电源电动势为E ，内阻为r ，电路中的2R 、3R 分别为总阻值一定的滑动变阻器，0R 为定值电阻，1R 为光敏电阻（其电阻随光照强度增大而减小），当开关S 闭合，电容器中一带电微粒恰好处于静止状态，下列说法中正确的是A 、只断开开关S ，电容器所带电荷量变大，带电微粒向上运动B 、只调节电阻3R 的滑动端2P 向上移动时，电压表示数变大，带电微粒向下运动C 、只调节电阻2R 的滑动端1P 向下移动时，电压表示数变大，带电微粒向上运动D 、只增大1R 的光照强度，电阻0R 消耗的功率变大，带电微粒向上运动二、多项选择题（本题共4小题，每小题4分，共16分，在每小题给出的四个选项中，至少有两个选项符合题目要求，全部选对得4分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

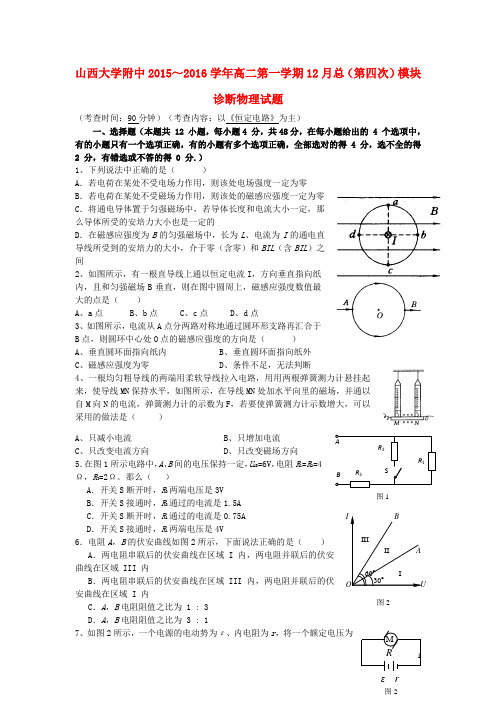

山西大学附中2015-2016学年高二上学期12月月考
物理试题
（考查时间：90分钟）（考查内容：以《恒定电路》为主）
一、选择题（本题共12 小题，每小题4 分，共48分，在每小题给出的 4 个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得 4 分，选不全的得 2 分，有错选或不答的得0 分.）1、下列说法中正确的是（）
A．若电荷在某处不受电场力作用，则该处电场强度一定为零
B．若电荷在某处不受磁场力作用，则该处的磁感应强度一定为零
C．将通电导体置于匀强磁场中，若导体长度和电流大小一定，那么导体所受的安培力大小也是一定的D．在磁感应强度为B的匀强磁场中，长为L、电流为I的通电直导线所受到的安培力的大小，介于零（含零）和BIL（含BIL）之间
2、如图所示，有一根直导线上通以恒定电流I，方向垂直指向纸内，且和匀强磁场B垂直，则在图中圆周上，磁感应强度数值最大的点是（）
A、a点
B、b点
C、c点
D、d点
3、如图所示，电流从A点分两路对称地通过圆环形支路再汇合于B点，则圆环中心处O点的磁感应强度的方向是（）
A、垂直圆环面指向纸内
B、垂直圆环面指向纸外
C、磁感应强度为零
D、条件不足，无法判断
4、一根均匀粗导线的两端用柔软导线拉入电路，用用两根弹簧测力计悬挂起来，使导线MN保持水平，如图所示，在导线MN处加水平向里的磁场，并通以自M向N的电流，弹簧测力计的示数为F，若要使弹簧
测力计示数增大，可以采用的做法是（）
A、只减小电流
B、只增加电流
C、只改变电流方向
D、只改变磁场方向
5．在图1所示电路中，A、B间的电压保持一定，U AB=6V，电阻R1=R2=4Ω，R3=2Ω。
那么（）
A．开关S断开时，R3两端电压是3V
B．开关S接通时，R3通过的电流是1.5A
C．开关S断开时，R1通过的电流是0.75A
D．开关S接通时，R1两端电压是4V
6．电阻A，B的伏安曲线如图2所示，下面说法正确的是（）
A．两电阻串联后的伏安曲线在区域I 内，两电阻并联后的伏安曲线在区域III 内
B．两电阻串联后的伏安曲线在区域III 内，两电阻并联后的伏安曲线在区域I 内
C．A，B电阻阻值之比为1 : 3
D．A，B电阻阻值之比为3 : 1
7、如图3所示，一个电源的电动势为ε、内电阻为r，将一个额定电压为U的电动机接在该电源上，电动机正常工作，通过电动机的电流为I。
电动机的内阻为R，关于在时间t内的能量转化，下面的说法中正确的是（）
A ．电源释放的电能为It （U +Ir ）
B ．电源释放的电能为I 2t （R +r ）
C ．电动机转化的机械能为It （U -IR ）
D ．电动机转化的机械能为[]It I r R ε-+（）
8、如图所示的电路中，滑动变阻器的滑片P 从a 滑向b 的过程中，三只理想电压表示数变化的绝对值分别为ΔU 1、ΔU 2、ΔU 3，下列各值可能出现的是
A ．△U 1＝3V △U 2＝2V △U 3＝1V
B ．△U 1＝1V △U 2＝3V △U 3＝2V
C ．△U 1＝0.5V △U 2＝1V △U 3＝1.5V
D ．△U 1＝0.2V △U 2＝1V △U 3＝0.8V
9、如图所示电路中，已知电源的内阻r>R 2，电阻R 1的阻值小于滑动变阻器R 0的最大阻值。
闭合电键S ，当滑动变阻器的滑臂P 由变阻器的右端向左滑动的过程中，下列说法中正确的有（ ）
A ．V 1的示数先变小后变大，V 2的示数先变大后变小
B ．R 2上消耗的功率先变小后变大
C ．电源的输出功率先变小后变大
D ．A 1的示数不断减小，A 2的示数不断变大
10、如图所示的电路中，R1为滑动变阻器，R2、R3为定值电阻．闭合开关S，将滑片P由a端向b端滑动一段距离后，电压表V1、V2示数变化的大小分别为△U1、△U2，电流表示数变化的大小为△I．下列判断正确的是 ( )
A．△U2大于△U1
B．与的差值等于R2
C．R2和R3消耗的电功率的和增加了△U2•△I
D．电压表V1示数变小、电压表V2示数变大，电流表示数变大
11、如图所示，电源电动势为E，内阻为r. 当开关S闭合，滑动变阻器的滑片P位于中点位置时，三个小灯泡L l、L2、L3都正常发光，且亮度相同，则（）.
A. 三个灯泡的额定电流相同.
B. 三个灯泡的额定电压相同.
C. 三个灯泡的电阻按从大到小排列是L1、L3、L2.
D．当滑片P稍微向左滑动，灯L1和L3变暗，灯L2.变亮
12、如图（1）所示，电压表V1、V2串联接入电路中时，示数分别为6V和4V，当只有电压表V2接入电路中时，如图示（2）所示，示数为9V，电源的电动势为（）
A. 9.8V
B.10V
C.10.8V
D.11.2V
二、填空题（本题共2 小题，每空2分，共22分）
13、为测量一电源的电动势及内阻
①在下列三个电压表中选一个改装成量程为9 V的电压表
A．量程为1 V、内阻大约为1 kΩ的电压表V1
B．量程为2 V、内阻大约为2 kΩ的电压表V2
C．量程为3 V、内阻为3 kΩ的电压表V3
选择电压表________串联________kΩ的电阻可以改装成量程为9 V的电压表．
②利用一个电阻箱、一只开关、若干导线和改装好的电压表(此表用符号V1、V2或V3与一个电阻串联来表示，且可视为理想电压表)，在虚线框内画出测量电源电动势及内阻的实验原理电路图．
③根据以上实验原理电路图进行实验，读出电压表示数为1.50 V时、电阻箱的阻值为15.0 Ω；电压表示数为2.00 V时，电阻箱的阻值为40.0 Ω，则电源的电动势E＝______V、内阻r＝____Ω.
14、现在要测量一段电阻丝的电阻率ρ，其阻值R x≈0.5Ω，允许通过的最大电流为0.5 A．现有如下器材可供选择：
(1) 图甲为四位同学分别设计的“测量部分”的电路，你认为合理的是_______；
(2) 实验中滑动变阻器应该选择________(选填“R1”或“R2”)，并采用________接法；
(3) 根据你在(1)(2)中的选择，在乙上完成实验电路的连接；
(4) 实验中，如果两电表的读数分别为U和I，测得拉直后电阻丝的长度为L、直径为D，则待测电阻丝的电阻率ρ的计算式为ρ＝____________________；
(5) 用螺旋测微器测量待测电阻丝的直径时读数如图丙所示，则该电阻丝的直径D=_________．
三、计算题（本题共3小题，共30 分，解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位）
15、如图所示，电源的电动势E＝10 V，内阻r＝1 Ω，电容器的电容C＝40 μF，电阻R1＝R2＝4 Ω，R3＝5 Ω.接通开关S，待电路稳定后，求：
(1)理想电压表V的示数；(2)电容器所带的电荷量．
16、如图所示，电源内阻r=1Ω，R1=2Ω，R2=6Ω，灯L上标有“3V、1.5W”的字样，当滑动变阻器R3的滑片P移到最右端时，电流表示数为1A，灯L恰能正常发光。
（1）求电源的电动势；（2）求当P移到最左端时，电流表的示数；
（3）当滑动阻器的Pb段电阻多大时，变阻器R3上消耗的功率最大？最大值多大？
17、用图中所示的电路测定未知电阻R x的值，图中电源的电动势E未知，电源内阻r与电流表的内阻R A 均可忽略不计，R为电阻箱．
（1）要测得R x的值，R至少需要取几个不同的数值？请用所测得的物理量推导出计算R x的表达式；（2）若电流表每个分度表示的电流值未知，但指针偏转角度与通过的电流成正比，则在用此电路测R X时，R至少需要取几个不同的数值？请用所测得的物理量推导出计算R x的表达式；
（3）若电源内阻r不可忽略，能否应用此电路测量R x．
：。
