实验一 两台电脑用直通线连接至一台交换机上
实训报告计算机网络直连两台计算机
实训报告计算机网络直连两台计算机实训报告：计算机网络直连两台计算机在当今数字化的时代，计算机网络成为了信息传递和资源共享的重要途径。
本次实训的重点是实现计算机网络直连两台计算机，通过实际操作，深入理解计算机网络的基本原理和配置方法。
一、实训目的本次实训的主要目的是让我们掌握如何通过物理连接和网络配置，实现两台计算机之间的直接通信。
这不仅有助于我们加深对计算机网络概念的理解，还能提高我们的实际动手能力和问题解决能力。
二、实训环境为了完成本次实训，我们准备了以下设备和软件：1、两台计算机（操作系统分别为 Windows 10）2、一根交叉网线（用于直连两台计算机的网口）3、网络配置工具（如 Windows 系统自带的网络设置界面）三、实训原理计算机网络直连的关键在于正确设置两台计算机的网络参数，使它们能够在同一网络环境中进行通信。
在直连的情况下，我们通常需要手动配置 IP 地址、子网掩码等参数。
IP 地址用于标识网络中的每一台计算机，子网掩码用于确定网络的范围。
通过合理设置这些参数，两台计算机能够相互识别并进行数据传输。
四、实训步骤1、物理连接首先，使用交叉网线将两台计算机的网口直接连接起来。
确保网线连接牢固，网口指示灯正常亮起。
2、配置 IP 地址在第一台计算机上，打开“控制面板”，选择“网络和Internet”，然后点击“网络和共享中心”。
在弹出的窗口中，点击“更改适配器设置”。
找到本地连接，右键单击并选择“属性”。
在属性窗口中，选择“Internet 协议版本 4 （TCP/IPv4)”，然后点击“属性”按钮。
在弹出的“Internet 协议版本 4 （TCP/IPv4) 属性”窗口中，选择“使用下面的 IP 地址”。
假设我们将第一台计算机的 IP 地址设置为 19216801，子网掩码设置为 2552552550，点击“确定”保存设置。
按照同样的方法，在第二台计算机上进行 IP 地址的配置。
用网线直连两台电脑的设置方法
用网线直连两台电脑的设置方法要用网线直连两台电脑，需要进行一些设置来确保它们能够正确地通信和共享文件。
以下是设置步骤：第一步：准备所需的材料和设备确保你有一根适配你的电脑接口的网线，通常为Cat5或Cat6网线。
你还需要一台交换机或路由器来提供网络连接。
确保你有足够的网线端口来连接两台电脑。
此外，你还需要两台电脑。
第二步：连接电脑和交换机/路由器使用网线将两台电脑分别连接到交换机/路由器的空闲端口。
将一端插入电脑的网口（通常位于后面的一个小孔中），另一端插入交换机/路由器的网口。
确保插槽完全插入以确保良好的连接。
第三步：检查物理连接状态检查电脑和交换机/路由器的物理连接状态。
插入的网线应该固定在网口上。
有些电脑和交换机/路由器上会有指示灯，指示连接状态。
确保电脑和交换机/路由器上的指示灯都亮起，这表示它们之间的物理连接正常。
第四步：检查网络设置打开控制面板，找到“网络和共享中心”。
点击“更改适配器设置”链接。
在这里会显示与电脑相关的所有网络适配器。
选中你要使用的适配器，右键点击，选择“属性”。
找到“Internet协议版本4（TCP/IPv4）”，双击打开“属性”。
第五步：设置IP地址和子网掩码在“Internet协议版本4（TCP/IPv4）属性”窗口中，选择“使用以下IP地址”。
在其中一个电脑上，输入IP地址为192.168.0.1，子网掩码为255.255.255.0。
在另一台电脑上，输入IP地址为192.168.0.2，子网掩码为255.255.255.0。
点击确定保存设置。
第六步：测试连接打开命令提示符，输入“ping 192.168.0.2”（不包括引号），在其中一个电脑上运行。
如果成功返回回显信息，表示两台电脑成功连接。
再在另一台电脑上运行“ping 192.168.0.1”命令测试连接。
如果回显信息显示连接成功，说明两台电脑都能够相互通信。
第七步：文件共享设置要在两台电脑上共享文件，右键点击你要共享的文件夹，选择属性。
多台电脑用交换机共享上网

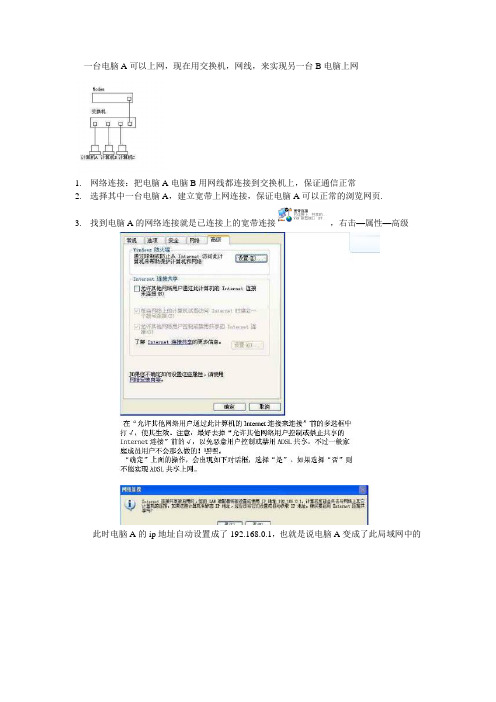

一台电脑A可以上网，现在用交换机，网线，来实现另一台B电脑上网
1.网络连接：把电脑A电脑B用网线都连接到交换机上，保证通信正常
2.选择其中一台电脑A，建立宽带上网连接，保证电脑A可以正常的浏览网页.
3.找到电脑A的网络连接就是已连接上的宽带连接，右击—属性—高级
此时电脑A的ip地址自动设置成了192.168.0.1，也就是说电脑A变成了此局域网中的
网关。
设置A的本地连接为。
4.完成以上步骤，看看电脑B能否上网，如果不能上网打开B的本地连接，设置
Ip：192.168.0.x x为2-254之间
子网掩码:255.255.255.0
网关：192.168.0.1 就是如下图设置：。
实训报告计算机网络直连两台计算机
实训报告计算机网络直连两台计算机一、实训目标本实训的目标是实现两台计算机的直接连接，通过TCP/IP协议进行通信，并完成简单的网络应用。
我们将会学习如何配置网络接口卡，以及如何配置和测试TCP/IP。
二、实训步骤1、硬件准备：我们需要两台带有网络接口卡的计算机，以及用于连接它们的网线。
确保每台计算机的硬件都已正确安装，并且能够正常启动。
2、操作系统配置：接下来，我们需要配置操作系统以启用网络通信。
这通常涉及到安装和配置网络接口卡驱动程序，以及设置网络接口卡的相关参数。
在Windows和Linux系统中，这通常涉及到设备管理器和应用软件如ipconfig和ifconfig。
3、TCP/IP配置：在操作系统配置完成后，我们需要配置TCP/IP协议。
这包括设置IP、子网掩码和默认网关。
在Windows系统中，这可以通过“网络和共享中心”中的“本地连接”进行设置。
在Linux 系统中，这通常通过命令行工具进行设置。
4、网络测试：我们需要测试网络连接是否正常。
这可以通过ping命令进行测试。
从一台计算机上运行“ping”命令，并输入另一台计算机的IP，如果能够收到回复，则说明网络连接正常。
三、实训结果在本实训中，我们成功地将两台计算机通过网线直接连接起来，并配置了它们的TCP/IP协议。
我们能够通过ping命令测试网络连接是否正常，并且实现了基本的网络通信。
四、实训总结通过本次实训，我们深入了解了计算机网络的基本概念和配置方法。
我们学习了如何配置网络接口卡和TCP/IP协议，以及如何测试网络连接是否正常。
尽管这是一个基础的实验，但它为我们奠定了深入学习计算机网络的基础。
在未来的学习中，我们可以进一步探索更复杂的网络拓扑结构、路由器和交换机的配置、子网的划分、防火墙的设置等主题。
同时，我们也可以通过实践来理解和掌握更多的网络协议，如HTTP、FTP、SMTP 等。
我们还可以利用所学的知识来解决实际的问题，如家庭网络的搭建、企业网络的规划与设计等。
两台电脑网线直连方案
两台电脑网线直连方案直连两台电脑可以通过使用网线连接它们的网卡以进行数据传输。
这种连线方式通常用于共享文件、共享打印机和共享互联网连接等场景。
使用网线直连两台电脑有两种常用的方案：使用交换机直连和使用网线直连。
方案一：使用交换机直连使用交换机直连是将两台电脑通过网线连接到一个交换机上，然后再通过该交换机进行互连。
步骤如下：1.准备所需的设备：两台电脑、一台交换机和所需长度的网线。
2.将两台电脑分别用网线连接到交换机的两个端口上。
一台电脑连接到交换机的端口1，另一台电脑连接到交换机的端口23.开启电脑并进入操作系统。
4.在电脑上打开网络和共享中心。
5.点击“更改适配器设置”。
6.右键点击以太网连接，选择“属性”。
7.在“本地连接属性”窗口中，双击“Internet协议版本4（TCP / IPv4）”。
8.选择“使用以下IP地址”。
9.为其中一台电脑分配一个IP地址，例如192.168.0.1，子网掩码为255.255.255.0；为另一台电脑分配另一个IP地址，例如192.168.0.2，子网掩码为255.255.255.0。
10.点击“确定”。
11.在其中一台电脑上，在资源管理器中输入\\192.168.0.2（另一台电脑的IP），然后按回车键。
12.现在两台电脑可以直接通过交换机进行数据传输。
方案二：使用网线直连使用网线直连是将两台电脑通过网线直接连接起来，创建一个直连网络。
步骤如下：1.准备所需的设备：两台电脑和一根网线。
2.将一端的网线插入一台电脑的网卡插槽中。
3.将另一端的网线插入另一台电脑的网卡插槽中。
4.开启电脑并进入操作系统。
5.在电脑上打开网络和共享中心。
6.点击“更改适配器设置”。
7.右键点击以太网连接，选择“属性”。
8.在“本地连接属性”窗口中，双击“Internet协议版本4（TCP / IPv4）”。
9.选择“使用以下IP地址”。
10.为其中一台电脑分配一个IP地址，例如192.168.0.1，子网掩码为255.255.255.0；为另一台电脑分配另一个IP地址，例如192.168.0.2，子网掩码为255.255.255.0。
怎么使用交换机共享上网(2台电脑一起上网以及更多电脑)
一台交换机一个宽带帐号，几台pc机上网
1.宽带网线直接连交换机.
2.用于先拨号上网的主机IP设置方法：点本地连接--属性--Internet协议（TCP/IP），使用下面IP地址：IP地址填：192.168.0.1（自己可以设置其他的c类网络地址，比如：192.168.10.10），子网掩码：255.255.255.0,默认网关：192.168.0.1（192.168.10.1）,首选DNS服务器：192.168.0.1（192.168.10.1）.点确定。
3.主机宽带连接的设置:右健点击"宽带连接"选属性－高级：将允许其它网络用户通过此计算机的Internet连接来连接前打上勾,确定.
4.其它机子同样在网络连接里用右健点本地连接属性，除了第一个IP 地址填:192.168.0.2（192.168.10.（11-255））(后面这个数字填除了1外的2~255哪个数字都行），其余的与第一台机子填的一样就行。
第一台建立连接的输入帐号密码连接上网，拨号连接上后，其它的机子自然就连接上了。
但是,通过主机上网,主机断开网络连接后其他机子随之掉线.。
实验一、实验二(双机直连)
网络传输介质
2.无线传输介质
（1）红外线 红外线是不可见太阳光线中的一种，又称为红外热辐射。 红外线的波长大于可见光线，波长为0.75～1000μm。红外 线通信有两个突出的优点：不易被人发现和截获，保密性 强；几乎不会受到电气及人为干扰，抗干扰性强。此外， 红外线通信设备的体积小，重量轻，结构简单，价格也比 较低廉。红外线不能穿透障碍物，传输距离有限，且具有 方向性，一般只限于室内短距离通信。
网络传输介质
1.有线传输介质
（2）双绞线 屏蔽双绞线在铜导线与外层保护套管之间有一个金属
屏蔽层，屏蔽层可减少辐射，防止信息被窃听，也可阻 止外部电磁干扰，这使得屏蔽双绞线比非屏蔽双绞线具 有更高的传输速率，但屏蔽双绞线的价格相对较高，安 装也比较麻烦。非屏蔽双绞线没有屏蔽层，抗干扰和保 密性不及屏蔽双绞线，但其直径小、成本低、重量轻、 易弯曲、易安装，因此在计算机网络系统中，非屏蔽双 绞线得到了广泛应用。
网络传输介质
1.有线传输介质
（2）双绞线 双绞线按其电气特性可分为七类，目前在计算机网络
中常用的是五类（CAT5）、超五类（CAT5e）及六类 （CAT6）双绞线。五类UTP支持传输速率为100Mbit/s 的快速以太网，超五类UTP既支持100Mbit/s的快速以太 网，也支持1000Mbit/s的千兆以太网，而六类UTP支持 传输速率高于1Gbit/s的以太网。
网络传输介质
2.无线传输介质
（2）微波 微波是指频率为300MHz～300GHz的电磁波，是无线电
波中一个有限频带的简称，即波长在1mm～1m范围内的 电磁波，是分米波、厘米波、毫米波的统称。微波频率比 一般的无线电波频率高，通常也称为“超高频电磁波”。
微波通信通常包括地面微波通信和卫星通信。地面微波 通信是以直线的方式传播，各个相邻站点之间必须形成无 障碍的直线连接，而卫星通信适合广播数据发送，通过卫 星中继站，可以将信号向多个接收节点进行发送。
实验 双机互联参考资料实验报告
实验双机互联参考资料实验报告一、实验目的本次实验的主要目的是实现两台计算机之间的互联，深入了解双机互联的原理、方法和应用场景，通过实际操作掌握相关技术和配置过程，为后续的网络通信和资源共享打下基础。
二、实验设备1、两台计算机（以下分别称为计算机 A 和计算机 B），配置要求：具备以太网接口，安装有操作系统（如 Windows 10 或 Linux 操作系统）。
2、以太网线（交叉线或直通线，根据计算机网卡类型选择）。
三、实验原理双机互联是指将两台计算机通过某种方式连接在一起，实现数据交换和资源共享。
常见的双机互联方式有有线连接和无线连接。
在本次实验中，我们采用有线连接中的以太网连接方式。
以太网是一种广泛应用的局域网技术，通过以太网线将计算机的网卡连接起来，形成物理链路。
在网络层，需要为计算机配置 IP 地址、子网掩码、网关等参数，使其能够在网络中进行通信。
四、实验步骤1、硬件连接首先，关闭计算机 A 和计算机 B 的电源。
根据计算机网卡类型，选择合适的以太网线（如果计算机网卡支持自适应，则可以使用直通线；否则，使用交叉线）。
将以太网线的一端插入计算机 A 的以太网接口，另一端插入计算机 B 的以太网接口。
2、配置计算机 A 的网络参数打开计算机 A，进入操作系统。
点击“开始”菜单，选择“设置”，在设置窗口中点击“网络和Internet”。
在网络和 Internet 页面中，选择“更改适配器选项”。
找到以太网适配器，右键点击并选择“属性”。
在以太网属性窗口中，双击“Internet 协议版本 4（TCP/IPv4）”。
在弹出的“Internet 协议版本 4（TCP/IPv4）属性”窗口中，选择“使用下面的 IP 地址”。
输入以下参数：IP 地址：19216801子网掩码：2552552550网关：可不填点击“确定”保存设置。
3、配置计算机 B 的网络参数按照与计算机 A 相同的步骤打开网络设置。
在“Internet 协议版本 4（TCP/IPv4）属性”窗口中，输入以下参数： IP 地址：19216802子网掩码：2552552550网关：可不填点击“确定”保存设置。
双机直连方法
3.1.1 双机直连方案《网络硬件搭建与配置实践》第3章网络设计与设备选择，若欲实现计算机之间的网络通信，就必须将布线系统连接至交换机，从而实现彼此之间的互连。
本节为大家介绍双机直连方案。
第3章网络设计与设备选择对于网络搭建而言，仅有网络布线显然是不够的，这就好像只有路而没有桥，那么道路将无法彻底贯通，汽车也将无法在上面奔跑一样。
因此，若欲实现计算机之间的网络通信，就必须将布线系统连接至交换机，从而实现彼此之间的互连。
正如同立交桥的设计水平将最终决定道路的通行水平一样，交换机的选择也同样重要。
3.1 家庭网设计与设备选择由于家庭中的计算机数量较少，大多为1~3台，并且新式台式机和笔记本电脑基本都内置有网卡，所以网络设备的投资额基本上会在300元以内。
家庭网络可以采用的方案有两种，即双机直连方案和宽带路由器方案。
3.1.1 双机直连方案如果家里只有两台计算机，那么，从节约投资和易用的角度考虑，可以选择双机直连方案，而不必再购置任何网络设备。
1. 双机直连设计使用两条直通线跳线将两台计算机的网卡分别连接至信息插座，然后再使用交叉线跳线在配线架上将相应的端口连接在一起，从而搭建一个最简单的以太网络，实现计算机之间100 Mbps的通信速率。
该方案的拓扑设计如图3-1所示，所需硬件如表3-1所示。
表3-1 硬件设备列表在选择网络设备时，需要注意以下几个问题。
（1）如果计算机都拥有内置网卡，那么，只需3条双绞线跳线即可。
其中，1条交叉线，2条直通线。
（2）台式机应当选择计算机10/100 Mbps自适应网卡，笔记本电脑则选择计算机PCMCIA接口10/100 Mbps 自适应网卡。
如图3-2所示为PCI接口10/100 Mbps自适应网卡TF-3239D，如图3-3所示为PCMCIA接口10/100 Mbps自适应笔记本网卡TF-5239D。
（3）由于网卡直连时可能会有兼容性的问题，因此，建议尽量为计算机选择相同品牌、相同型号的网卡。
实验一：组建小型局域网
实验一：组建小型局域网具备设备：四台台式机（一个台式机的操作系统是WINDOWS 2003），两个交换机，四个直通线，一个交叉线软件：小网页最后得到的实验结果图片如下：试验要求：用四台台式机组建一个小局域网，然后在WINDOWS 2003里面的小网页剩下的三台台式机能访问实验结果算是成功。
实验步骤：1. 做网线，一种是直通线，另一种是交叉线；左边的做直通线的方法，右边的做交叉线的方法。
2. 首先把两台台式机（操作系统是都是XP ）用两个直通线连接到一个交换机，然后把它们的IP 地址分别手动设置为192.168.2.4和192.168.2.5；然后检查这两台台式机能不能通，检查方法是打开《运行》——输入《cmd 》——输入《ping 192.168.2.4 或 ping 192.168.2.5》显示下面的结果决定两台台式机连接成功。
3. 连接剩下的两台台式机，可是一个的系统是WINDOWS 2003系统，用两条直通线连接到交换机，还是一样用PING 命令检查它们的连接情况。
服务系统的机子的IP 设置为192.168.2.2，另一个的设置为192.168.2.3.4. 把两台交换机连接，用一个交叉线来把它们连接起来。
连接完了以后还是检查它们的连接是不是成功，还是用ping 命令。
5.在WINDOWS 2003系统的台式机上安装IIS组件，安装方法：●打开计算机的《控制面板——添加/删除程序——添加/删除WINDOWS组件——组件——WINDOWS 组建导向——应用程序服务器——详细信息》●选中《》，《INTERNET信息服务》复选框；单击《详细信息》在弹出的《INTERNET信息服务》对话框中，选中《公用文件》，《万维网服务》复选框；再一次单击《详细信息》按钮，在弹出的《万维网服务》对话框中选中《ACTIVE SERVER PAGES》，《万维网服务》，《远程管理HTML》等复选框，然后单击3次《确定》按钮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一不同VLAN间不能通信配置VLAN前，两台PC可以通信；配置VLAN后，二者不能通信。
一、补充知识点：交换机的三种模式●Switch> 用户模式，用户在该模式下不能对交换机进行任何配置，只能查询交换机基本信息。
●Switch# 特权模式，在用户模式下使用enable命令进入特权模式。
在该模式下，用户可以查询交换机配置信息、各个端口的连接情况、收发数据统计等。
●Switch(config)# 全局模式，在特权模式下使用config terminal命令进入全局模式。
在该模式下，用户可以配置全局性的参数。
用exit或end退出当前模式，Exit:返回上一层，end:直接返回特权模式。
Wr:保存当前配置二、VLAN的配置1、定义VLANVlan 102、①将端口加入到某个VLAN中interface fa 0/2switchport mode accessswitchport access vlan 10exit②将一组端口加入某个VLAN中interface range fa 0/1-5,0/7switchport mode accessswitchport access vlan 10exit实验二、同一VLAN间能够相互通信，不同VLAN间不能通信。
实验三、配置VLAN TRUNK使跨交换机的同一VLAN间相互通信。
A、未配置TRUNK之前，跨交换机的相同VLAN间是不能通信的；配置TRUNK之后，则能通信。
B、补充知识点：交换机端口的三种模式：access、trunk、hybridAccess类型的端口只能属于1个VLAN，一般用于连接计算机。
Trunk类型的端口可以允许多个VLAN通过，一般用于交换机之间的连接。
Hybrid类型的端口可以允许多个VLAN通过，可以用于交换机之间连接，也可以用连接计算机。
●将端口配置成TRUNK端口Interface fa 0/1Switchport mode trunk注：将端口配置成TRUNK端口后，1、默认情况下，缺省VLAN号是1，所有的VLAN都允许通过。
2、TRUNK链路两端必须一致。
●查看端口工作模式show interfaces fa0/1 switchport●修改许可VLAN列表中的某个VLANSwitchport trunk allowed vlan {all | [add|remove|except]} vlan-listAll:许可列表包含所有支持的VLAN；Add:将指定VLAN列表加入许可VLAN列表；Remove:将指定VLAN列表从许可VLAN列表中删除；Except:将除列出的VLAN列表外的所有VLAN加入许可VLAN列表。
实验四、端口聚合TRUNK端口聚合（又称为链路聚合)，将交换机上的多个端口在物理上连接起来，在逻辑上捆绑在一起，形成一个拥有较大宽带的端口，可以实现负载分担，并提供冗余链路。
192.168.10.1 192.168.20.1 192.168.10.2 192.168.20.2 VLAN 10 VLAN 20 VLAN 10 VLAN 20按照拓扑图连接网络时注意，两台交换机都配置完端口聚合后，再将两台交换机连接起来。
如果先连接再配置会造成广播风暴，影响交换机的正常工作。
【实验步骤】步骤1.交换机Switch 0上的基本配置：Switch 0#configure terminal //进入全局模式Switch 0(config)#vlan 10 //创建VLAN 10Switch 0(config-vlan)#exit //返回到全局模式Switch 0(config)#int f0/1 //进入到f0/1接口模式Switch 0(config-if)#switchport mode accessSwitch 0(config-if)#switchport access vlan 10 //将f0/1划入到VLAN 10中用同样的方法把f0/2划入到VLAN 20中步骤2.交换机Switch 1上的基本配置：Switch 1#configure terminal //进入全局模式Switch 1(config)#vlan 10 //创建VLAN 10Switch 1(config-vlan)#exit //返回到全局模式Switch 1(config)#int f0/1 //进入到f0/1接口模式Switch 1(config-if)#switchport mode accessSwitch1(config-if)#switchport access vlan 10 //将f0/1划入到VLAN 10中用同样的方法把f0/2划入到VLAN 20中步骤3.交换机Switch 0上的端口聚合配置：Switch 0#configure terminal //进入全局模式Switch 0(config) #interface agg 1 //创建端口聚合链路1Switch 0(config-if) #switchport mode trunk //定义端口聚合链路1的封装模式为trunkSwitch 0(config-if) #no shutdown //开启端口聚合链路Switch 0(config-if) #exit //返回全局配置模式Switch 0(config) #interface range f0/23-24 //进入到f0/23-24的接口模式Switch 0(config-if-range)#port-group 1 //将接口f0/23-24加入到端口聚合链路1中Switch 0(config-if-range)#end //返回到用户模式Switch 0#show running-config//查看当前运行的配置，查看端口聚合链路1的接口状态信息，以及绑定到此接口的物理端口号步骤4.交换机Switch1上的端口聚合配置：Switch1#configure terminalSwitch1(config) #interface agg 1Switch1 (config-if)#switchport mode trunkSwitch1 (config-if)#no shutdownSwitch1(config) #int range fastEthernet 0/23-24Switch1(config-if-range)#Switch1(config-if-range)#endSwitch1#show running-config步骤5.用两跟交叉线连接分别连接Switch 0和Switch1的f0/23和f0/24。
Switch 0#show ether channel //显示端口聚合链路信息，//可以看到以下信息Channel-group listing:---------------------- -（UP说明端口聚合链路是开通的）Group: 1----------Group state = L2Ports: 2 Maxports = 16Port-channels: 1 Max Port-channels = 16Protocol: LACP实验五、SVI实现VLAN间通信（一）首先启动三层交换机的路由功能。
Switch(config)#ip routing实验六、SVI实现VLAN间通信（二）通过三层网络设备实现vlan间通信有三种方法：1. 利用SVI的方式实现，使用三层交换机，具有速度高，无冲突影响等优点2. 通过路由接口方式实现，需要每一个路由接口连接一个vlan，需要的路由接口数量较多3. 利用路由器以太网子接口。
通过单臂路由技术来实现。
在这三种方法中，我们只讲解第一种:利用SVI。
实例---------利用SVI实现不同vlan之间的通信拓扑图如下;SW21Switch>enableSwitch#config t //进入全局模式Switch(config)#vlan 10 //创建vlan 10Switch(config-vlan)#name vlan10Switch(config-vlan)#exitSwitch(config)#vlan 20 //创建vlan20Switch(config-vlan)#name vlan20Switch(config-vlan)#exitSwitch(config)#interface F 0/1 //进入接口F 0/1Switch(config-if)#switchport mode access //将接口模式改成Access模式Switch(config-if)#switchport access vlan 10 //将F0/1端口划分到vlan10中Switch(config-if)#exitSwitch(config)#interface F 0/2Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 20Switch(config-if)#exitSwitch(config)#interface F 0/3Switch(config-if)#switchport mode trunk //将端口F0/3配置trunkSwitch(config-if)#exitSwitch(config)#exitSW22Switch>enableSwitch#config t //进入全局模式Switch(config)#vlan 10 //创建vlan 10Switch(config-vlan)#name vlan10Switch(config-vlan)#exitSwitch(config)#vlan 20 //创建vlan20Switch(config-vlan)#name vlan20Switch(config-vlan)#exitSwitch(config)#interface F 0/1 //进入接口F 0/1Switch(config-if)#switchport mode access //将接口模式改成Access模式Switch(config-if)#switchport access vlan 10 //将F0/1端口划分到vlan10中Switch(config-if)#exitSwitch(config)#interface F 0/2Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 20Switch(config-if)#exitSwitch(config)#interface F 0/3Switch(config-if)#switchport mode trunk //将端口F0/3配置trunkSwitch(config-if)#exitSwitch(config)#exitSW31Switch>enableSwitch#config tSwitch(config)#vlan 10 //创建虚接口Switch(config-vlan)#exitSwitch(config)#vlan 20Switch(config-vlan)#exitSwitch(config)#ip routing //三层交换机有路由功能，启动路由功能Switch(config)#interface vlan 10 //进入vlan10Switch(config-if)#ip address 192.168.12.100 255.255.255.0 //配置vlan的网关Switch(config-if)#no shutdown //启动Ip配置Switch(config-if)#exitSwitch(config)#interface vlan 20Switch(config-if)#ip address 192.168.10.100 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#interface F 0/1Switch(config-if)#switchport trunk encapsulation dot1q //在于二层交换机相连时，要封装协议（锐捷设备无需封装！）Switch(config-if)#switchport mode trunk //配置trunkSwitch(config-if)#exitSwitch(config)#interface F 0/2Switch(config-if)#switchport trunk encapsulation dot1qSwitch(config-if)#switchport mode trunkSwitch(config-if)#exit实验七、生成树STP有选择性的阻塞网络中的冗余链路，避免网络中环路的产生；若网络出现故障导致链路失效，又能提供相应的备份链路，以保证网络的稳定运行。
