核反应堆功率控制系统设计与仿真
先进 的控制 系统和 策略也都 应用 到核技 术领域来 ， 应 反
堆 控制 系 统也 不断 的被 数 字化 。本 文将 介 绍一 种基 于
ＴＭＳ ２ Ｌ ２ ２ 改进 Ｐ Ｄ算法的反应堆功率控 制系 ３ ０ Ｆ ８ 和 ｌ Ｉ
统， 在借 鉴成 熟核反 应堆设 计方 案基 础上 ， 通过相 应 的
反应堆 ， 大多数还采用模 拟技术来实现其功率 控制Ｉ ， １ 少 ］
硬 件 设 计 和 软 件 编程 实 现 全 部 功 率 控 制 系 统 。 经过
ＭＡＴ ＡＢ Ｓ ＭＵＬ ＮＫ仿真 ， Ｌ ／Ｉ Ｉ 完全能满足反应堆安全运
行 的要 求 。
２ 系统概 述
核 反 应堆 是 使 原子 核 裂变 的 链 式反 应 能够 有控 制
核 反 应堆 功 率控 制 系 统 主要 用 来实 现 反 应堆 启 动 停堆 、稳定运 行 、功率调 节和事 故情 况下 的安全处 理 ， 对保证 核反应 堆安全 和稳 定运行 起着及 其重要 的作 用 ， 因此他 是 反应 堆最 重 要 的控 制系 统 。 由于 核反 应 堆 自 身特点和严 格 的安 全要 求 ， 使核反 应堆功 率控 制技术远 远落 后于 现 代控 制技 术 。我 国 目前 正在 运 行 的核 电站
摘 要： 目前国内核反 堆控制技术存在数字化和智能化程度不高的问题 ， 为提高其安全与操作性 能， 设计 了一种新型数字式反应堆
功率控制系统。系统 采用 Ｔ ３ ０ Ｆ ８ ２ ＭＳ ２ Ｌ ２ ｌ 阵列作为控制器 ， 应用改进 Ｐ Ｄ算法实现三 闭环功率调节 ， Ｉ 提高了功率控制系统 的 动态特性。给出了该方案系统框图 、硬件框图， 此设 计具有结构紧凑、性 能可靠 、抗干扰性强等优点 。并通过数学建模 ， 构造 出系统控制模型 ， 再应用 ＭＡＴＬ ＡＢ仿真。仿真结果表 明系统动态特性 得到改善 ， 完全能够满足反应堆安全运行需要。 关键词 ： 反应堆 ； 功率控 制系统 ； 数字化 ； 算法 中图分类号 ： Ｌ ６ ． Ｔ ３２３ 文献标识码 ： 文章编号 ：０ ３ ２ １２ ０ ）０ ０ ５ ０ Ａ １０ ７ ４ （０ ８１ ０ １－ ４
AP1000反应堆功率控制系统分析
AP1000反应堆功率控制系统分析作者：张俊来源：《科技传播》2016年第17期摘要本文详细分析了AP1000反应堆功率控制系统在高、低功率水平下的反应堆功率控制、轴向功率分布的控制，总结了AP1000反应堆功率控制系统的特点，提出了今后运行过程中可能的风险和相应的建议。
关键词反应堆功率水平；功率分布；控制棒；控制中图分类号 TL3 文献标识码 A 文章编号 1674-6708（2016）170-0214-02反应堆功率控制系统是核电厂的核心控制系统之一，其主要功能是实现对反应堆功率的自动控制，包括整个反应堆的功率水平控制以及反应堆内的轴向功率分布控制。
本文将从高功率模式下的平均温度控制、低功率模式下的反应堆功率控制，反应堆轴向功率分布控制等方面来详细分析AP1000的反应堆功率控制系统的控制方式和特点。
1 AP1000反应堆功率水平控制1.1 高功率水平下的反应堆功率水平控制高功率（15%FP～100%FP）水平下，通过两个偏差信号之和得到的总偏差信号来向控制棒控制逻辑柜输出控制棒移动速度和移动方向信号，通过调节M棒组维持反应堆冷却剂的平均温度和功率水平一致。
这两个偏差信号分别是：温度偏差信号和功率偏差信号。
温度偏差信号为主偏差信号，是汽机功率转化得到的参考温度信号与测得的高选反应堆冷却剂平均温度信号之差；反应堆冷却剂平均温度由热段和冷段测量温度来决定，参考温度在零负荷至满负荷范围内，随着汽轮机负荷线性增加。
功率偏差信号是汽机输出功率信号与测量核功率信号之差。
该输入控制信号能改善系统的响应，减少系统的瞬态峰值，因此可以提高控制子系统的控制性能。
1.2 低功率水平下的反应堆功率水平控制低功率控制模式（3%FP～15%FP）主要是启动和停堆时使用，其控制偏差由功率偏差形成，即操纵员设定的功率给定值与反应堆外核测功率之差，用以控制控制棒的移动方向和速度。
该模式下，汽轮机解列，蒸汽旁路排放系统用于调节反应堆冷却剂的温度，操纵员可以输入核功率整定值、以及变化到目标功率水平的时间，使核功率按照设定的速率线性变化，达到期望的核功率。
《核电厂仪表与控制系统》第4部分-核电厂功率控制系统
≈0.1s
可见，由于缓发中子的存在，大大的延长了中子相邻两代之间的代时 间。考虑缓发中子功率增长2.7倍大约需要100s的间。这样的变化速度，用 移动控制棒就能控制了。
反应堆动态方程
如果反应堆内各点的中子注量率随时间的变化关系与它的空间位置无关， 则可把反应堆看成一个“点”来研究它的动态方程，常称为“点堆动态方程” ，用以研究缓发中子随时间的变化。
时应才等出于现 6，这一i组t i平均缓发时间是βiti，所有六组缓发中子总的平均缓发时间 i 1
瞬发中子和缓发中子（续）
后，中6 再子加两上代瞬间发的中平子均平时均间寿命，，而则考虑了缓发6中 子i61的i作itti用i ≈ 0.1s，可知
6
i ti
i 1
i 1 i 1
i t i 所以
当 （ 缓发中子1份m额k）时10，反3 应K堆/处K于瞬发临界状态
瞬发中子和缓发中子
热中子反应堆内的裂变反应主要是由热中子引起的。而裂变释放出来 的中子的能量很大，它要在介质中经过慢化、扩散直至或参加新的裂变， 或被吸收，或泄露到系统外。中子从产生到消亡所经历的平均时间称为中 子的平均寿命，它包含平均慢化时间和热中子平均扩散时间。对压水堆， 中子的平均寿命约为10-4s左右。这种伴随裂变反应释放出来的中子称为瞬 发中子，占中子总数99%以上。
通过改变控制棒的位置和一次冷却剂中硼的浓度来补偿反应性的变化。
5.1 核电厂功率控制概述（续）
核电厂功率控制的功能要求
1）反应堆的启动、停堆、升功率、降功率以及维持反应堆稳 态运行等功率调节；
2）允许负荷有10%FP的阶跃变化； 也能适应5%FP/分的功率线性变化；
3）实现功率分布的控制，使反应堆安全和经济性地运行；

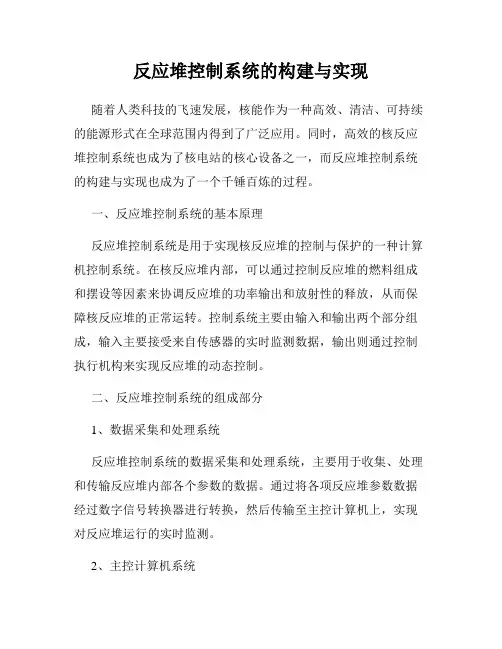

反应堆控制系统的构建与实现
反应堆控制系统的构建与实现随着人类科技的飞速发展，核能作为一种高效、清洁、可持续的能源形式在全球范围内得到了广泛应用。
同时，高效的核反应堆控制系统也成为了核电站的核心设备之一，而反应堆控制系统的构建与实现也成为了一个千锤百炼的过程。
一、反应堆控制系统的基本原理反应堆控制系统是用于实现核反应堆的控制与保护的一种计算机控制系统。
在核反应堆内部，可以通过控制反应堆的燃料组成和摆设等因素来协调反应堆的功率输出和放射性的释放，从而保障核反应堆的正常运转。
控制系统主要由输入和输出两个部分组成，输入主要接受来自传感器的实时监测数据，输出则通过控制执行机构来实现反应堆的动态控制。
二、反应堆控制系统的组成部分1、数据采集和处理系统反应堆控制系统的数据采集和处理系统，主要用于收集、处理和传输反应堆内部各个参数的数据。
通过将各项反应堆参数数据经过数字信号转换器进行转换，然后传输至主控计算机上，实现对反应堆运行的实时监测。
2、主控计算机系统反应堆控制系统的主控计算机系统，是整个控制系统的核心部分。
主控计算机包括硬件系统和软件系统两个方面。
对于硬件方面，主要是通过计算机的处理器、存储器、I/O接口等开展反应堆控制工作；对于软件方面，主要是使用反应堆控制系统专用的控制指令、执行程序以实现反应堆运行的控制和安全保护。
3、执行机构执行机构主要用于对反应堆参数进行调整，以实现对反应堆功率输出的控制和调整。
执行机构包括各种执行阀、变压器等设备，可以通过计算机根据反应堆内部参数进行实时控制和调整。
三、反应堆控制系统的实现方法1、硬件实现反应堆控制系统的硬件实现包括控制计算机、传感器和执行机构等硬件设备。
其中，控制计算机主要用于对反应堆各项数据进行处理和控制，传感器用于对反应堆各项参数进行实时监测，执行机构则用于对反应堆参数进行调整和控制。
2、软件实现反应堆控制系统的软件实现包括各种控制指令和程序的编写。
在编写控制指令和执行程序时，需要考虑反应堆内部各项参数的变化和变化范围，从而对反应堆进行人工控制。

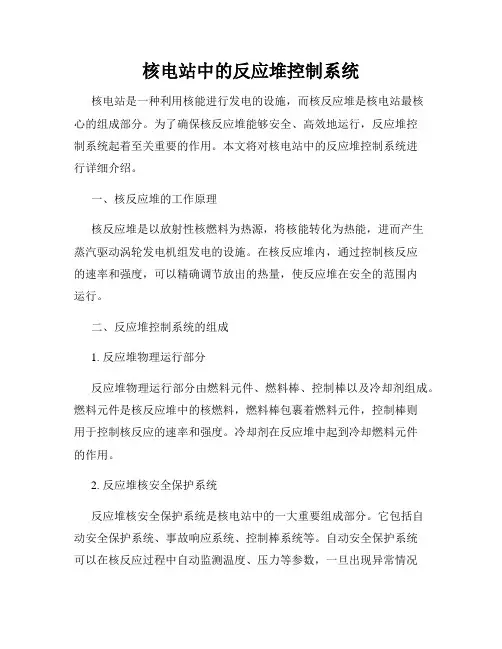

核电站中的反应堆控制系统
核电站中的反应堆控制系统核电站是一种利用核能进行发电的设施，而核反应堆是核电站最核心的组成部分。
为了确保核反应堆能够安全、高效地运行，反应堆控制系统起着至关重要的作用。
本文将对核电站中的反应堆控制系统进行详细介绍。
一、核反应堆的工作原理核反应堆是以放射性核燃料为热源，将核能转化为热能，进而产生蒸汽驱动涡轮发电机组发电的设施。
在核反应堆内，通过控制核反应的速率和强度，可以精确调节放出的热量，使反应堆在安全的范围内运行。
二、反应堆控制系统的组成1. 反应堆物理运行部分反应堆物理运行部分由燃料元件、燃料棒、控制棒以及冷却剂组成。
燃料元件是核反应堆中的核燃料，燃料棒包裹着燃料元件，控制棒则用于控制核反应的速率和强度。
冷却剂在反应堆中起到冷却燃料元件的作用。
2. 反应堆核安全保护系统反应堆核安全保护系统是核电站中的一大重要组成部分。
它包括自动安全保护系统、事故响应系统、控制棒系统等。
自动安全保护系统可以在核反应过程中自动监测温度、压力等参数，一旦出现异常情况即刻采取相应措施。
事故响应系统负责应对各类事故，并采取措施防止事故蔓延。
控制棒系统则通过控制棒的升降来调节核反应的过程。
3. 电子设备和控制装置反应堆控制系统中的电子设备和控制装置起到收集、处理和传输数据的作用。
它们包括各类传感器、数据显示器、控制台等。
这些设备可以监测和控制核反应堆的温度、压力、辐射等参数，确保核反应堆的稳定运行。
三、反应堆控制系统的工作原理反应堆控制系统通过不同的控制方式来调节反应堆的运行状态。
常用的控制方式包括手动控制和自动控制。
手动控制需由操作员根据数据和经验进行调节，而自动控制则通过电子设备和控制装置实现。
在自动控制模式下，反应堆控制系统会根据设定的参数要求，通过调节控制棒的位置来控制核反应的速率和强度。
当监测到温度、压力等参数超过安全范围时，自动安全保护系统会自动切断反应堆的供能，以保证核反应堆的安全。
四、反应堆控制系统的重要性核电站是一种高风险的工业设施，反应堆控制系统的作用至关重要。
核能反应堆的优化设计与控制策略研究
核能反应堆的优化设计与控制策略研究随着世界上越来越多的国家将目光投向核能，以期望在满足能源需求的同时降低碳排放，核能反应堆的优化设计和控制策略研究变得愈发重要。
本文将从反应堆的设计和控制两个方面探讨如何提高反应堆的效率和安全性，以及应对各种突发事件的策略。
一、反应堆的优化设计核能反应堆的优化设计是减少能源成本和提高反应堆效率的核心，同时也是减少事故风险和提高安全性的基础。
以下是反应堆优化设计的几个方面。
1. 提高燃料利用率反应堆的燃料利用率是指燃料中的铀芯和钍芯的能量消耗比例。
提高燃料利用率可以减少燃料消耗，减少能源成本。
目前有几种方法可以提高燃料利用率，如增加燃料棒的长度，改变燃料堆积方法，改变反应堆的控制策略等。
这些方法的目标是增加燃料棒中铀和钍的使用率，以减少燃料损失。
2. 提高反应堆的热效率反应堆的热效率是指热输出和吸收之比，是反应堆发电效率的重要因素。
提高反应堆的热效率可以提高反应堆发电效率和减少燃料消耗。
反应堆的热效率可以通过改变冷却剂，增加换热装置，改进管束设计等方式来提高。
3. 提高反应堆的安全性反应堆的安全性是指反应堆在爆炸或溢出等突发事件下的承受能力。
提高反应堆的安全性可以降低事故风险。
目前，反应堆的安全设计可分为两个层面，一是防范事故的发生，二是提高反应堆在事故中的安全性。
反应堆的安全性可以通过改善其各个部分的设计和安放点的选择等方式来提高。
二、反应堆的控制策略反应堆的控制策略可以大大影响反应堆的效率和安全性。
以下是反应堆控制策略的几个方面。
1. 及时调整反应堆的功率反应堆的功率调节是指在不同负载下调整反应堆的输出功率。
及时调整输出功率可以保持反应堆的热效率，同时减少材料的疲劳。
调解功率可以通过反应堆的控制系统实现，控制系统可以根据反应堆的温度、压力等参数进行反馈，以达到稳态输出功率的目标。
2. 预防反应堆的事故预防事故是反应堆安全控制的主要目标之一。
提高反应堆的控制策略可以增加反应堆自身的安全性，从而减少反应堆的事故发生概率。
核动力发电站控制系统设计
核动力发电站控制系统设计第一章总述核动力发电站是一种资源开发和利用方式，利用核反应堆产生的能量来驱动涡轮机发电，是高效、环保的能源利用方式。
然而，核电站涉及到放射性物质控制问题，对于安全保障的要求非常高，需要保障设备的安全和可靠性。
本文从核电站的控制系统设计方面出发，介绍核动力发电站的控制系统设计。
第二章控制系统的整体框架设计控制系统是整个核动力发电站的核心部分，可以实现对发电站负荷、压力、温度、放射性物质等参数的监测和控制。
核动力发电站的控制系统分为以下几个部分：监控子系统、保护子系统、调节子系统、数据采集子系统。
2.1 监控子系统监控子系统主要是用于监视核反应的状态和性能，包括动力学、核反应堆参数、冷却剂参数等。
监控子系统通过收集各种参数数据，并将其展示在控制室的控制台上，方便管理者进行监视和控制。
此外，监控子系统还可以在异常情况下自动报警，并给出建议措施，保证反应堆的安全运行。
2.2 保护子系统保护子系统主要是为了保障核反应堆安全，包括保证反应堆达到合适的功率、维持核反应堆内部的良好物理状态以及在意外事件发生时自动停机等。
保护子系统通过对各种参数进行监控和分析，如果参数越出了预设的安全范围，系统会立刻发出警报信号，并停机以避免损害设备或人员的安全。
2.3 调节子系统调节子系统主要用于维持反应堆核心内的恰当状态。
通过对反应堆的压力、温度、荷载和燃料等因素进行控制，可以使反应堆核心处于稳态运行状态，从而保持参数稳定性。
当发生异常时，调节系统可以自动调整燃料和冷却剂的流量、压力和温度等参数来调整反应堆，保证设备的安全和可靠性。
2.4 数据采集子系统数据采集子系统主要用于采集核动力发电站的各种数据信息，并通过接口与监控系统进行通讯。
该系统可以收集各种数据信息，如流量、压力、温度、放射性物质等，同时可以将这些数据传输到控制台上进行分析和处理，快速地掌握核反应堆的状态和属性。
第三章控制系统的安全性设计3.1 控制系统硬件安全控制系统硬件包括计算机、自动控制器等设备，其中计算机对控制系统的功能实现起到了重要的作用。
