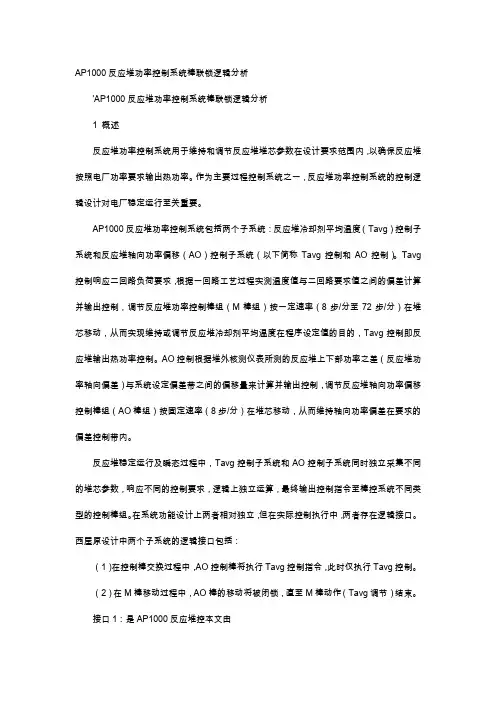

AP1000反应堆功率控制系统棒联锁逻辑分析'AP1000反应堆功率控制系统棒联锁逻辑分析1 概述反应堆功率控制系统用于维持和调节反应堆堆芯参数在设计要求范围内，以确保反应堆按照电厂功率要求输出热功率。
作为主要过程控制系统之一，反应堆功率控制系统的控制逻辑设计对电厂稳定运行至关重要。
AP1000反应堆功率控制系统包括两个子系统：反应堆冷却剂平均温度（Tavg）控制子系统和反应堆轴向功率偏移（AO）控制子系统（以下简称Tavg控制和AO控制）。
Tavg 控制响应二回路负荷要求，根据一回路工艺过程实测温度值与二回路要求值之间的偏差计算并输出控制，调节反应堆功率控制棒组（M棒组）按一定速率（8步/分至72步/分）在堆芯移动，从而实现维持或调节反应堆冷却剂平均温度在程序设定值的目的，Tavg控制即反应堆输出热功率控制。
AO控制根据堆外核测仪表所测的反应堆上下部功率之差（反应堆功率轴向偏差）与系统设定偏差带之间的偏移量来计算并输出控制，调节反应堆轴向功率偏移控制棒组（AO棒组）按固定速率（8步/分）在堆芯移动，从而维持轴向功率偏差在要求的偏差控制带内。
反应堆稳定运行及瞬态过程中，Tavg控制子系统和AO控制子系统同时独立采集不同的堆芯参数，响应不同的控制要求，逻辑上独立运算，最终输出控制指令至棒控系统不同类型的控制棒组。
在系统功能设计上两者相对独立，但在实际控制执行中，两者存在逻辑接口。
西屋原设计中两个子系统的逻辑接口包括：（1）在控制棒交换过程中，AO控制棒将执行Tavg控制指令，此时仅执行Tavg控制。
（2）在M棒移动过程中，AO棒的移动将被闭锁，直至M棒动作（Tavg调节）结束。
接口1：是AP1000反应堆控本文由联盟收集整理制过程中的周期性操作，本文不做分析。
接口2）即为实现M棒组动作优先于AO棒组动作的棒联锁设计，M棒动作指令将直接作为闭锁AO棒移动的条件之一，本文重点对此联锁设计进行分析。
AP1000控制棒棒位的数字化测量技术分析
目前 在 大多数 反 应堆 中使 用 的控制 棒棒 位 测 量 技术 是基 于角 度 式 、 声 式 、 超 电涡流 式 和电
术 ， Ａ １０ 数字化棒 位测 量技术进行分析 ， 对 Ｐ ００ 为今后 Ａ １０ Ｐ００数 字化 仪 控 技 术 的 自主化 设 计 和应用提供参考。
感式的测量传感器技术 。角度式的控制棒棒位 测量技术是根据测量 自整机的角度信号转换为
Ｒ Ｐ Ｎ Ｍ Ｌ Ｘ ， Ｈ Ｇ Ｐ Ｅ Ｄ Ｃ Ｂ Ａ
据传输等可靠性技术 的应用 ， 确保 了 Ａ １０ Ｐ ０ ０反应堆棒 位测 量精度和棒位控制 系统 的安全可靠 。 关键词 ： Ｐ ０ ０ 控制棒 ； Ａ １０ ； 棒位 ； 数字 化
中图分类 号： Ｔ ２ ． Ｍ ９ １２ 文献标识码 ： Ａ 文章编 号 ： ０５ － ３ （ ０２ ０ －６７０ ２ ８ ９ ４ ２ １ ）５０ ２ － ０ ４
超声式的控制棒棒位测量技术是根 １ 控 制 棒棒 位 测 量 的 意 义 及相 关 技 术 棒位信号 ；
的应 用现状
１ １ 控 制棒 棒位 测量 的 意义 ．
据超声 回波信号的延 时得到棒位信号 ； 电涡流
式的控制棒棒位测量技术是将控制棒的垂直运 动转 换 为水 平方 向运 动后 使 用 电涡 流传 感 器测 量距离 ， 进而转换 为棒位信号Ｌ 。基于以上类 ２ ｊ
组 Ｍ 、 Ｂ Ｍ 、 Ｄ Ｍ１ Ｍ Ａ Ｍ 、 Ｃ Ｍ 、 、 ２为功率控制棒 组 （ Ｍ棒组 ） 此类棒 组 主要用来 调节反 应堆 功 ， 率； 棒组 Ａ Ｏ为轴 向偏移棒组 ， 此棒组用来调整 堆芯轴向 的功 率分 布 ； 组 Ｓ １ Ｓ ２ Ｓ ３和 棒 Ｄ 、Ｄ 、Ｄ Ｓ 为停 堆棒 组 ， Ｉ Ｍ 运行 期 间， 此类棒 组完全 提 出， 当反应堆保护系统触发停堆时 ， 保证提供足 够 的停 堆裕 度 。上述包 含 ４个 以上控 制棒 的控 制棒组被分成两个子组 ， 这两个子组交替步进 ， 其 位置 相对偏 差 不超过 一 步 Ｊ 。
技术类《AP1000仪表与控制系统》第5部分-棒控制系统和棒位指示系统
6.2 功率控制棒组运行特性（续）
4）、灰棒组究竟进入哪个逻辑棒组由运行顺序选择信号决定。
“实际的灰棒组”是指MD、MC、MB和MA，所谓“逻辑棒组”是指Mγ、 Mβ
和Mα。一个燃料循环周期有4种运行顺序，由4个实际灰棒组MD、MC、MB 、
C，“单组提升”通道接收：a, 棒不到顶信号； b, 组选择信号； c, 手动和手 动提升信号。
D，“单组插入”通道接收：a, 棒不到底信号； b, 组选择信号； c, 手动和手 动插入信号。
6.4 控制棒移动的条件和实现（续）
控制棒驱动机构图
（a）驱动机构组成
（b）控制棒磁力提升装置结构
控制棒驱动机构由五个部分组成：抓钩组件（磁极、衔铁和抓钩）；耐压壳； 操作线圈组件；驱动轴装置；单棒位置指示器。
1 MD MC MB+ MA
2 MB MA MD+M
C
3 MC MD MB+M A
4 MA MB MD+M
C
6.2 功率控制棒组运行特性（续）
可将灰棒组每天自动提升约20步，相当于每天稀释4ppm 的硼。当全部灰棒组提出堆芯时，再调硼，使灰棒组回到初始位 置。定期调硼的周期约为7天左右。虽然在一个燃耗周期有4种 运行顺序，棒控系统可按4个运行区域运行，但在正常运行条件 下，30 到60等效满功率天数，或有效满功率天数)时，居于堆芯 的2个灰棒组周期性地与不在堆芯的2个灰棒组交换位置。灰棒 组交换也适应于显露每个灰棒组有相同的职责，如灰棒的最大寿 期。
此时活动抓钩仍然啮合
（5）固定抓钩线圈——通电 固定抓钩衔铁升高可使固定抓钩的锁闩向内移动，并与棒驱动杆上的槽啮合
浅析AP1000快速降功率系统棒组的选择
Ｅ Ｎ Ｅ Ｒ Ｇ Ｙ Ａ Ｎ Ｄ Ｅ Ｎ Ｅ Ｒ Ｇ Ｙ Ｃ Ｏ Ｎ Ｓ Ｅ Ｒ Ｖ Ａ Ｔ ５年 ７ 月
浅析 Ａ Ｐ １ ０ ０ ０快速 降功率 系统棒 组的选择
黄 伟 兵
时 ，系统会 自动触发 ，释放预先选定的停堆棒组及处 于堆芯正 中央的Ａ Ｏ 棒组的组合 ，使堆芯核功率快速降 低到旁排系统及反应堆控制 系统 （ Ｒ Ｅ Ｃ Ｓ ） 可调节 的 功 率水 平 ，避 免不 必 要 的停 堆 。Ｒ Ｐ Ｒ 棒 组 释放 后 ，反 应堆功率会快速降低 ，由于堆芯平均温度Ｔ ａ ｖ ｇ 与参考 温度Ｔ ｒ ｅ ｆ ￣差过大 ，Ｒ Ｅ Ｃ Ｓ 系统会使控制棒下插 以降低 堆 芯平 均温 度 。期 间 ，Ｐ 一 １ ７ 信号会 在 高 负 的通量 变 化 率下 触发 ，以阻止其 它棒 组 自动提 升 。 另外 ，汽机设有ｒ ｕ ｎ ｂ ａ ｃ ｋ 功能 ，避免某些甩负荷情 况下 由于停堆棒组下落引入 的负反应性过大 ，导致堆 芯功 率低 于汽 机 的负荷需 求 ，从而 出现堆芯 过 冷 。
关键词 ： Ａ Ｐ １ ０ ０ ０ ；快速降功率 ；棒组选择
中 图分 类 号 ： Ｔ Ｍ６ ２ ３ ． ７ 文 献标 识 码 ： Ａ 文章编号 ： ２ ０ ９ ５ — ０ ８ ０ ２ 一 （ ２ ０ １ ５ ） ０ ７ — ０ ０ ６ ８ — ０ ２
ｏｎ ｔ ｈｅ Ｓｅ ｌ ｅ ｃ ｔ ｉ ｏ ｎ ｆ ｏ ｒ ＡＰ１ Ｏ Ｏ Ｏ Ｒａ ｐｉ ｄ Ｐｏ ｗｅ ｒ Ｒｅ ｄ ｕｃ ｔ ｉ ｏ ｎ Ｓ ｙ ｓ ｔ ｅ ｍ Ｂａ ｎ ｋ
Ａ Ｐ Ｉ Ｏ ０ ０ 快速降功率系统通过下落预先选定 的控 制棒 组 ，实现堆芯功率快速下降 ，并在旁排系统 、棒控系 统等控制系统的共 同配合下 ，实现一 、二 回路的功率 匹配 【 ” 。虽 然一 些 二代 核 电厂 ，￣ Ｉ Ｖ Ｖ Ｅ Ｒ 机组 ，其 快 速 降 功 率 是 通 过 预 选 棒 组 的 快 速下 落 来 实 现 ，但 仍 与 Ａ Ｐ １ ０ ０ ０ 存在一些不 同，￣ Ｉ Ｖ Ｖ Ｅ Ｒ 机组 的快速降功率棒 组 由堆 芯设 计方 提 供 ，各个 燃 料循 环 间选 定 的棒 组会 有 变 化 ，但对 于 某个 燃 料循 环 棒组 是 固定 的 ，而 Ａ Ｐ １ ０ ０ ０ 的快 速 降功率棒 组在 每个 燃料 循 环 内都需 要 由 电厂人 员定 期选 择 。
核电厂电气系统 特点 AP1000简介
1957年：西屋建成世界上第一座陆上压水原型堆核电厂— —Shipping Port核电站，开创了第一代压水堆技术。
1960年代: 其他国家相继建成了其首座核电站，如苏联的 切尔诺贝利、法国Chooz、德国Obrigheim、日本的美浜1号， 容量均在300MWe左右。
1990年代以来：基于上述要求二开发的以AP系列、EPR和新 一代VVER为代表的先进压水堆技术，在设计理念及其实践上 取得突破，极大地提升了电厂安全性指标，从而形成了第三 代压水堆技术。
核电发展简述 核电技术的划代
三代核电技术的共同特征是：
采用非能动专设安全设施 采取严重事故应对措施实现熔融物包容和防止蒸汽爆炸 更高的建造和运行经济性
第一代核电厂属于原型堆核电站，主要目的是为了通过实验 示范形式来验证其核电在工程实施上的可行性。
核电发展简述 核电技术的划代
1960和1970年代：基于西屋原型堆的压水堆技术得到进一 步提升和完善，以通过商业化、标准化、批量化提高经济性 ，并在欧美得到广泛应用，形成了二代压水堆技术主流。其 与经历类似发展过程的同时代沸水堆、重水堆核电站共同构 成了二代核电站技术，容量在600-1400MWe。
核电安全设计理念
基本概念
设计基准事件（DBE） 为确立构筑物、系统和设备的合格性能要求，而在设计中引用 的假想事件，是确定论思想方法在核电厂设计中应用的典型体 现。
单一故障准则 核电厂安全系统应在发生下列故障时仍能完成安全功能：
单一可探测故障及同时发生的可知但不可探测故障； 单一故障引起的继发故障； 导致设计基准事件或由设计基准事件引发的系统故障或 系统误动作。
AP1000反应堆功率控制系统分析
AP1000反应堆功率控制系统分析作者：张俊来源：《科技传播》2016年第17期摘要本文详细分析了AP1000反应堆功率控制系统在高、低功率水平下的反应堆功率控制、轴向功率分布的控制，总结了AP1000反应堆功率控制系统的特点，提出了今后运行过程中可能的风险和相应的建议。
关键词反应堆功率水平；功率分布；控制棒；控制中图分类号 TL3 文献标识码 A 文章编号 1674-6708（2016）170-0214-02反应堆功率控制系统是核电厂的核心控制系统之一，其主要功能是实现对反应堆功率的自动控制，包括整个反应堆的功率水平控制以及反应堆内的轴向功率分布控制。
本文将从高功率模式下的平均温度控制、低功率模式下的反应堆功率控制，反应堆轴向功率分布控制等方面来详细分析AP1000的反应堆功率控制系统的控制方式和特点。
1 AP1000反应堆功率水平控制1.1 高功率水平下的反应堆功率水平控制高功率（15%FP～100%FP）水平下，通过两个偏差信号之和得到的总偏差信号来向控制棒控制逻辑柜输出控制棒移动速度和移动方向信号，通过调节M棒组维持反应堆冷却剂的平均温度和功率水平一致。
这两个偏差信号分别是：温度偏差信号和功率偏差信号。
温度偏差信号为主偏差信号，是汽机功率转化得到的参考温度信号与测得的高选反应堆冷却剂平均温度信号之差；反应堆冷却剂平均温度由热段和冷段测量温度来决定，参考温度在零负荷至满负荷范围内，随着汽轮机负荷线性增加。
功率偏差信号是汽机输出功率信号与测量核功率信号之差。
该输入控制信号能改善系统的响应，减少系统的瞬态峰值，因此可以提高控制子系统的控制性能。
1.2 低功率水平下的反应堆功率水平控制低功率控制模式（3%FP～15%FP）主要是启动和停堆时使用，其控制偏差由功率偏差形成，即操纵员设定的功率给定值与反应堆外核测功率之差，用以控制控制棒的移动方向和速度。
该模式下，汽轮机解列，蒸汽旁路排放系统用于调节反应堆冷却剂的温度，操纵员可以输入核功率整定值、以及变化到目标功率水平的时间，使核功率按照设定的速率线性变化，达到期望的核功率。
AP1000概述
三代：上世纪90年代，为解决三里岛和切尔 诺贝利核电站的严重事故的负面影响，世界 核电界集中力量对严重事故的预防和后果缓 解进行了研究和攻关，美国和欧洲先后出台 “先进轻水堆用户要求”文件和“欧洲用户 对轻水堆核电站的要求”，进一步明确了防 范与缓解严重事故、提高安全可靠性和改善 人因工程等方面的要求。国际上通常把满足 这两份文件之一的核电机组称为第三代核电 机组。
2011-6-9
当前世界的能源结构
煤 40% 石油 25%
其它 2% 核能 17% 煤 37%
电力
石油 11%
其它 5%
核能 8%
天然气 22%
水力 18%
天然气 15%
世界能源消费结构（2000年）
总能源
世界电力能源结构（2000年）
核电在世界能源消费中占8%（2000年）
核电在世界电力能源中占17%（2000年） 化石能源占总电力能源的30％。 石油用于发电非常可惜。
2011-6-9
由此派生出了设计简化、系统设置简化、工艺布 置简化、施工量减少、工期缩短等一系列效应。 由于采用非能动安全系统，减少了事故情况下对 操作人员的相应要求，大大降低了人因错误造成 事故扩大的可能性，最终使AP1000的安全性能得 到显著提高，同时在经济上具有较强的竞争力。
2011-6-9
2011-6-9
(2)简化的非能动设计提高安全性和经济性 AP1000主要安全系统，如余热排出系统、安注系 统、安全壳冷却系统等，均采用非能动设计，系 统简单，不依赖交流电源，无需能动设备即可长 期保持核电站安全，非能动式冷却显著提高安全 壳的可靠性。安全裕度大。针对严重事故的设计 可将损坏的堆芯保持在压力容器内，避免放射性 释放。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析AP1000核电站快速降功率和落棒恢
复
作者：毛文礼
来源：《科技视界》 2015年第18期
毛文礼
(中核辽宁核电有限公司，辽宁葫芦岛 125100)
【摘要】分析了AP1000核电站快速降功率系统的设计特点、控制和闭锁逻辑。
讨论了该系统在100%额定功率水平下停机不停堆的响应。
对停机后核功率在低功率水平稳定运行，恢复
落棒操作，瞬态开始至落棒恢复的反应性控制方式进行探讨，以期对电站的运行工作有所帮助。
【关键词】快速降功率；AP1000；落棒恢复
0 引言
AP1000快速降功率系统与二代核电站有很大的不同，在满功率情况下出现汽轮机故障跳闸时，通过快速降功率系统动作，将反应堆功率降低到汽轮机旁排系统和反应堆功率控制系统能
够控制的水平，避免反应堆停堆和主蒸汽安全阀打开。
汽轮机旁排系统为一回路提供一个人为的负荷，将主蒸汽旁路到凝汽器，排放能力为40%
额定蒸汽流量。
反应堆控制系统能够调节10%的阶跃降负荷或负荷每分钟线性变化5%。
汽轮机
旁排系统和反应堆功率控制系统总共能够满足50%的机组甩负荷。
大于50%的阶跃甩负荷或汽轮机在50 %负荷以上的跳闸工况，超过了上述两个系统的调节能力，会导致一回路过热。
这些工
况下，快速降功率系统需要动作，快速降低核功率，防止一回路过热。
1 快速降功率系统的触发
AP1000反应堆有69束棒束控制组件，按功能可分为功率控制棒组（M棒组）、轴向偏移棒组（AO棒组）和停堆棒组（SD棒组）。
负荷跟踪时，反应堆功率控制系统调节M棒组的提升和下插，保持一、二回路的功率匹配。
AO棒组用于调整堆芯轴向功率分布。
停堆棒组用于保证反
应堆停堆后具有足够的停堆裕度。
快速降功率系统也是通过棒束控制组件来实现其功能的，快
速降功率系统动作信号产生后，释放预先选定的停堆棒组和中心的AO棒。
快速降功率系统释放的棒组由操纵员依据BEACON（堆芯核运行最佳评估分析器）来选定。
通过对持续监测的堆芯热功率数据进行汇总得到堆芯的燃耗分布情况，根据堆芯燃耗分布情况
和堆功率水平给出推荐的快速降功率时需要插入堆芯的停堆棒组和中心的AO棒，经操纵员确认后，最终选定棒组。
只有在发生阶跃甩负荷超过50%额定功率或汽轮机在50%以上负荷跳机时才会触发快速降功率系统动作，因此快速降功率系统的触发有两个条件：1）核功率大于50%额定功率；2）汽轮
机甩负荷超过50%额定负荷（如图1所示）。
以100 %功率时汽轮机跳闸来说明快速降功率系统的运行。
该工况下产生保持的快速降功率信号，系统触发，将预先选定的棒组断电，棒组在重
力作用下插入堆芯，迅速将反应堆功率降至50%左右。
反应堆功率控制系统根据一回路平均温
度Tavg与二回路参考温度Tref之间的偏差信号将M棒组插入堆芯，反应堆功率逐渐降低。
此
时由于反应堆有功率存在，而汽轮发电机组已跳闸，因此一、二回路热量不平衡。
然后判断二
回路是否可用，若二回路不可用，则需要将反应堆停堆；若二回路可用（主给水泵在运行，蒸
汽发生器液位维持正常稳定，汽轮机旁排系统可用，凝汽器可用等），则在各系统的协作下，
导出一回路多余的热量，维持一回路温度。
当反应堆功率下降到低于15%，反应堆功率控制系
统将进入低功率模式，操纵员设定一个目标功率和速率，维持反应堆功率在12%~15%之间，此
时热量通过汽轮机旁排系统带走。
2 P-17逻辑和Runback功能
2.1 P-17闭锁逻辑
核功率负变化率高于15%/秒时，产生P-17信号，如图1所示。
该信号闭锁了M棒组的自
动和手动提升，AO棒组的自动下插，AO棒组的自动和手动提升。
这样就避免了快速降功率触发时，由于停堆棒组的落棒导致处于自动状态的M棒组和AO棒组提出。
该闭锁信号未闭锁M棒组的自动插棒，在快速降功率触发后，M棒组将根据一回路平均温度Tavg与二回路参考温度Tref 的偏差进行插棒。
P-17是一个保持的信号，若要进行棒的提升操作，需要手动进行复位。
2.2 Runback功能
汽轮机大的甩负荷工况时，由于快速降功率系统的动作向堆芯插入了停堆棒组和AO棒，可能引入过量的负反应性，使反应堆功率的下降多于汽轮机功率的下降。
AP1000的反应堆设计中，在没有主动控制干预时，堆芯功率跟随汽机功率运行。
一、二回路功率失配引起冷却剂平均温
度Tavg增加或降低，由于负的慢化剂的温度系数，Tavg的改变反过来影响堆芯功率，直到达
到新平衡。
也就是说快速降功率系统动作时，即使引入了过量的负反应性，堆芯功率最终会恢
复到与汽机功率一致，但是降低了一回路平均温度Tavg。
导致一回路过冷。
因此在快速降功率
系统动作后汽轮机需要Runback。
使用温度/功率失配信号和快速降功率信号来控制汽轮机Runback。
如图1所示，当快速降
功率信号出现，且温度/功率失配信号大于一个带有回环的设定值时，汽机负荷将会产生Runback，以一定速率降低汽机负荷。
从快速降功率信号出现到Runback有一个延时，其目的是防止在甩负荷瞬态之初就触发汽轮机Runback。
当温度/功率偏差信号小于设定值减去一个回环
值后，汽轮机Runback信号消失。
3 快速降功率系统落棒恢复
3.1 反应性补偿
反应堆功率由100%降到15%过程中，甩负荷后的反应性由快速降功率棒组和M棒组的下插来补偿。
反应堆功率降到15%左右后，由于氙浓度的积累，向堆芯引入负反应性。
若要使功率稳定在这一水平运行，应该在快速降功率触发后立即对一回路进行稀释，降低硼浓度，以补偿氙毒引入的负反应性。
稀释速率取决于稳定在15%功率水平的时间长短，在0~30分钟内需要的稀释流量是15.67m3/h。
落棒恢复过程中，通过移动M棒组来补偿快速降功率棒组提升引入的正反应性和氙浓度增加引入的负反应性。
图2所示为反应堆稳定在15%功率运行1小时后，进行落棒恢复（持续2小时），一回路硼浓度及氙价值的变化示意图。
3.2 落棒恢复策略
在15%功率水平时，若要将快速降功率系统动作而掉落的棒组恢复到原先位置，首先要停止对一回路的稀释。
然后通过将控制棒置于单棒控制模式，手动提升快速降功率棒组中的停堆棒，在停堆棒的提升过程中，控制M棒的移动来维持反应堆功率恒定在15%。
停堆棒恢复完毕后，再恢复掉落的AO棒到其原先位置，当M棒组中的M1棒组接近棒的插入限值时，就需要进行硼化。
一回路硼浓度增加将M棒组赶到需要的位置。
4 总结
AP1000快速降功率系统的设计，以及与其它一、二回路系统的相互协作，实现了电站停机不停堆的功能，从而减少了机组再次投入并网运行的时间，提高了电站的经济性。
引用BEACON 系统进行快速降功率系统的棒组选择，提高了灵活性。
由于BEACON在国内核电属于首次应用，且是一个非安全相关系统，BEACON系统的可靠性将影响快速降功率功能的实现。
快速降功率动作后，核功率要稳定在15%水平运行，就要立即进行稀释操作。
若操纵员由于耽搁而未能快速响应，氙浓度的积累将引起反应堆进入次临界。
一旦反应堆处于次临界且核功率下降到5%以下，操纵员就需要停堆。
【参考文献】
［１］车济尧.三门核电站停机不停堆的运行分析[J].中国核电,2014(3).
