凝汽器端差大原因

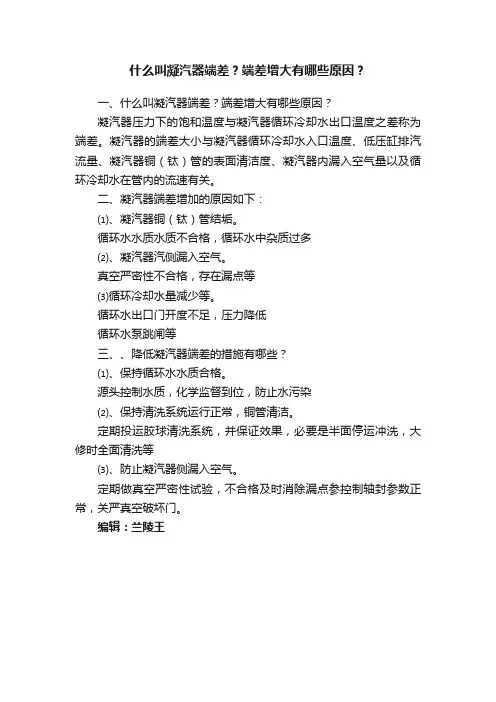

什么叫凝汽器端差？端差增大有哪些原因？
什么叫凝汽器端差？端差增大有哪些原因？
一、什么叫凝汽器端差？端差增大有哪些原因？
凝汽器压力下的饱和温度与凝汽器循环冷却水出口温度之差称为端差。
凝汽器的端差大小与凝汽器循环冷却水入口温度、低压缸排汽流量、凝汽器铜（钛）管的表面清洁度、凝汽器内漏入空气量以及循环冷却水在管内的流速有关。
二、凝汽器端差增加的原因如下：
⑴、凝汽器铜（钛）管结垢。
循环水水质水质不合格，循环水中杂质过多
⑵、凝汽器汽侧漏入空气。
真空严密性不合格，存在漏点等
⑶循环冷却水量减少等。
循环水出口门开度不足，压力降低
循环水泵跳闸等
三、、降低凝汽器端差的措施有哪些？
⑴、保持循环水水质合格。
源头控制水质，化学监督到位，防止水污染
⑵、保持清洗系统运行正常，铜管清洁。
定期投运胶球清洗系统，并保证效果，必要是半面停运冲洗，大修时全面清洗等
⑶、防止凝汽器侧漏入空气。
定期做真空严密性试验，不合格及时消除漏点参控制轴封参数正常，关严真空破坏门。
编辑：兰陵王。
凝汽器端差
凝汽器端差凝汽器压力下的饱和温度凝结水温与循环冷却水出口温度之差称为端差; 理论上,端差越低越小,但实现困难,实际上综合循泵耗功电、复水器换热体积,最佳换热流速及流量,确定出一定4-6、6-8度的经济控制指标;对一定的凝汽器,端差的大小与凝汽器冷却水入口温度、凝汽器单位面积蒸汽负荷、凝汽器铜管的表面洁净度,凝汽器内的漏入空气量以及冷却水在管内的流速有关;一个清洁的凝汽器,在一定的循环水温度和循环水量及单位蒸汽负荷下就有一定的端差值指标,一般端差值指标是当循环水量增加,冷却水出口温度愈低,端差愈大,反之亦然；单位蒸汽负荷愈大,端差愈大,反之亦然;实际运行中,若端差值比端差指标值高得太多,则表明凝汽器冷却表面铜管污脏,致使换热条件恶化;端差增加的原因有：①凝器铜管水侧或汽侧结垢；②凝汽器汽侧漏入空气；③冷却水管堵塞；④冷却水量增加等增加太多,端差低了,但循泵耗电多,综合比较定35万以上4-6度,以下为6-8度为经济;最佳答案1.凝汽器铜管或钛管结垢、堵塞、脏污,影响换热效果;2.汽轮机排汽温度高;3.凝汽器真空系统泄露等原因造成的真空度低;4.凝汽器循环水流量不足;循环水流量增大后,凝结器端差减小,循环水流量减小后,凝结器端差减大.5.凝汽器水侧上部积空气未排出;6.凝汽器集水井水位高,淹没铜管;7.表计误差等其它原因;以上原因均可造成凝汽器端差偏大;真空系统严密性下降后,凝汽器的传热端差为什么增大引起凝结器内真空下降的主要原因是：1冷却水温由于环境温度而升高,夏天较低,冬天较佳;2凝汽器冷却面积污脏,影响传热效果,引起真空下降;3冷却水供水中断或水量不足引起冷却水温升高,引起真空下降;4由于真空系统严密性不佳或轴封供汽中断,抽气器工作失常等原因,使漏气量增加而影响排汽压力,降低真空;5凝汽量水位升高,使部分调管淹没而减少传热面积,进而影响真空;6凝汽器水位过高,超过空气管口;7增加负荷或停用抽汽改为纯凝运行;凝汽器水侧换热面上经长时间运行会造成污垢积聚,不但恶化了真空,降低了汽轮机的经济性,而且能引起铜管的腐蚀、泄漏,威胁汽轮机的安全运行,所以在力求防止凝汽器铜管结垢的同时,还要对形成的污垢定期进行清洗;凝汽器冷却水管一般清洗方法有反冲洗法、机械清洗法、干洗、高压冲洗以及胶球清洗法;目前应用最多的是胶求清洗法;对我有帮助1 凝汽器设备系统介绍 2真空形成基础理论1、凝汽器设备系统主要有循环水泵和凝汽器以及冷却塔,汽轮机的排汽进入凝汽器后,被循环水泵送来的循环水冷却成凝结水,体积大大缩小,压力降低;从而在凝汽器汽侧形成高度真空;2、真空的形成有两个因素：一是人为建立：没开机时,通过真空泵或者射水臭气系统抽出凝汽器的空气从而建立真空;二是冷凝形成：汽轮机的排汽被循环水冷却成凝结水,体积大大缩小从而形成真空;关于发电厂汽机和凝汽器的,什么叫排汽压力,背压,真空,真空度,之间的区别排汽压力：汽轮机做完功后的蒸汽余压;背压：即汽轮机排汽压力,指低压缸中做完功后还有一定压力和温度的蒸汽,然后排入凝汽器；真空：当容器中的压力低于大气压力时,把低于大气压力的部分叫做真空,而容器内的压力叫绝对压力,均可以以水银柱高度表示;真空度：真空用百分比表示就叫做真空度,即真空水银柱高度除以相当于大气压力的水银柱高度,再化为百分数表示,在凝汽器内绝对压力不变的情况下,真空度随着大气压力的变化而变化;所以,在理论计算上使用绝对压力来表示汽轮机凝汽器内的真空较为妥善;凝汽器真空度对发电煤耗是怎么影响的,请各位详细说明一下;凝汽器真空度越高,汽轮机排气温度就越低,凝结水温度相应也降低,冷端损失就减少;即冷却塔带走的热量就少;真空度提高百分之一,效率约提高百分之二;发电煤耗自然会下降;火力发电厂汽汽轮机影响煤耗的因素有哪些很多,如下：1、负荷率2、机组效率3、真空4、厂用电率5、给水温度6、高加投入率7、凝气器端差8、排烟温度9、凝结水过冷度10、低加组投入率11、主蒸汽温度12、主蒸汽压力分析提高凝汽式火力发电厂热效率的主要措施减小电厂的不可逆性损失,即提高发电厂的热经济性,其主要途径是提高工质的吸热过程的平均温度,降低排汽过程的平均放热温度,其主要措施如下：1,提高蒸汽的初参数,以提高现换的平均吸热温度2,降低蒸汽终参数以降低循环的平均放热温度3,采用蒸汽中间再热以提高循环的平均吸热温度4.采用给水回热以提高循环的平均吸热温度5尽可能合理减少能量转换过程中的各项不可逆损失6有合适的热用户时,尽可能合理的采用热电联合能量生产,或联合集中供热以提高热能有效利用程度7充分利用地位热能,以提高热利用率。
凝汽器端差变大的原因
凝汽器端差变大的原因咱来聊聊凝汽器端差变大这事儿，就像是凝汽器里发生了一场不太妙的“小风波”。
我记得有一次在电厂实习的时候，就碰到了凝汽器端差变大的情况。
当时大家都有点慌了神，就像一群人发现家里的电器突然出故障了一样。
首先呢，凝汽器铜管脏污可是个“捣蛋鬼”。
这铜管就像一条条小通道，原本是让冷却水顺畅通过来带走热量的。
可是时间久了，水里的杂质、微生物就像一群不速之客，在铜管里安了家。
我看到那些铜管内壁，原本应该是光滑锃亮的，结果被污垢覆盖得严严实实，就像给铜管穿上了一层厚厚的“脏衣服”。
这时候，冷却水在铜管里流动就没那么畅快了，就像人们在拥挤的小巷子里走路，磕磕绊绊的。
热量也就不能很好地被带走，导致端差变大。
还有啊，冷却水量不足也是个大问题。
这就好比给人喝水，水不够喝，肯定就解不了渴。
有一回，因为电厂里的供水系统出了点故障，流到凝汽器里的冷却水一下子少了好多。
我看着那冷却水的流量表，指针明显下降，就像一个垂头丧气的小孩。
没有足够的冷却水来吸收热量，蒸汽的热量就只能在凝汽器里多待一会儿，这端差可不就变大了嘛。
另外，凝汽器内漏也会惹麻烦。
这就像家里的水管漏水一样，本来该在一个地方好好待着的东西，跑到别的地方去了。
凝汽器里如果有地方泄漏，一些不该进入冷却水管的气体或者其他物质就进去了。
我听说有个凝汽器，因为密封不太好，有空气漏进去了。
这些空气在冷却水管里占据了一定的空间，使得冷却水能接触到的面积变小了，就像本来一张大桌子可以放很多东西，结果被人放了几个大箱子占了地方，能放其他东西的地儿就少了。
这样热量传递就不充分，端差也就跟着变大了。
再就是抽气设备故障。
抽气设备就像一个勤劳的“清洁工”，把凝汽器里的不凝结气体都抽出去。
要是它出了故障，那些不凝结气体就会在凝汽器里越积越多。
我看到那次实习的时候，抽气设备的一个小零件坏了，结果凝汽器里的气体排不出去，就像一间封闭的屋子里堆满了杂物，蒸汽在这样的环境里很难顺利地凝结成水，热量也散不出去，端差自然就增大了。
凝汽器端差的原因
凝汽器端差的原因
凝汽器端差是指凝汽器两端所测压力值之差。
主要原因有以下几个方面:
1. 流动摩擦损失
凝汽器内部蒸汽流动会产生一定的摩擦损失,导致端差的存在。
蒸汽流速越高,管路曲折程度越大,摩擦损失就越大,端差也就越大。
2. 凝汽器管束堵塞
如果凝汽器管束严重堵塞,会使蒸汽流动受阻,造成局部流速加快,引起较大的压降。
因此,管束严重结垢或有异物堵塞,都会增大端差值。
3. 凝液头损失
凝汽器出口端存在一定凝液头,会造成相应的静压头损失,从而增大端差。
凝液头越高,端差就越大。
4. 非对称布置
如果凝汽器出入口布置不合理,存在明显的几何非对称性,也会增加局部流动阻力,引起较大端差。
5. 结构缺陷
凝汽器内部如果存在结构畸形或焊缝突起等缺陷,也会使局部阻力增大,从而增大端差。
综合以上因素,控制工艺流程、加强清理和检修,优化结构布置等措施,
都有利于减小凝汽器端差,提高整体运行效率。
推荐-凝汽器端差高原因的分析和解决1 精品
凝汽器端差高的原因分析和解决措施汽轮机凝汽器传热端差影响着真空，归根结底影响汽轮机热效率。
通过对历年凝汽器端差等数据的汇总和对比分析，发现冬季端差明显上升。
诚然冬季进水温度低、真空升高、真空系统漏气量增大，影响了冷凝管的传热效果，因而端差增大；调研的结果是水温低必定端差高，不错也未全对（主要是冬天循泵台数少，清洗效果较差，报表中反应是夜班端差较高，且因白班清洗时间，清洗质量有关）。
对照影响端差的因数：凝汽器的结构、冷凝管内外表面的清洁度、循环冷却水量和流速、循环水入口温度、排汽量和真空系统的严密性等，总感觉在运行调整、维护上，存在需要改进的环节，因此将降低凝汽器端差，列入了20XX年度目标任务管理的着手点。
20XX年1月30日，首先围绕：胶球悬浮特性如何，胶球的直径和弹性是否合适，胶球清洗制度是否规范执行，胶球清洗循环效率和收球率是否真实，胶球定期更换的合理性，组织分析和落实调整工作。
在循环水温、循环水量和排汽量等运行条件变化的情况下，端差虽有降低、但与预期相差较大。
2月份起，通过更换新的普通胶球后加强清洗，同时在补水泵房进水口完善部分滤网后，特别是#2在#6机大修、#5机中修期间，凝汽器打开人孔检查，发现均有不同程度的胶球堵管和铜管结垢现象，组织人员吹扫污泥和疏通铜管。
运行后，因排汽量上升，端差下降仍不理想。
经查明#5、#6机冷凝管共12426根，其中主凝结段11706根、Ф25×1mm、HSn70-1B，空冷区720根、Ф25×0.8mm、TP304。
决定更换Ф24和Ф25的标准剥皮胶球试验。
#6机甲侧凝汽器出水室胶球沉积 #6机甲侧进水室填料卡、胶球堵管#6机阀门井排污泵注水管中取出的胶球，应改管5月13日#5、#6机先由乙侧凝汽器更换Φ24剥皮胶球清洗试验，甲乙侧循环水出水温日期 #5机#6机 甲侧 乙侧 温差 甲侧 乙侧 温差 12日普通胶球 普通胶球 普通胶球 普通胶球 32.27 32.70 0.43 33.04 33.62 0.58 13日普通胶球 剥皮胶球普通胶球 剥皮胶球30.92 31.49 0.58 32.09 32.76 0.67 剥皮胶球 剥皮胶球 30.9931.440.4632.2932.870.58实践证明，剥皮胶球弹性好、清洗效果明显，随着浸泡充分、悬浮特性改善，循环效率和收球率得到保证，端差同比下降0.3～0.5℃。

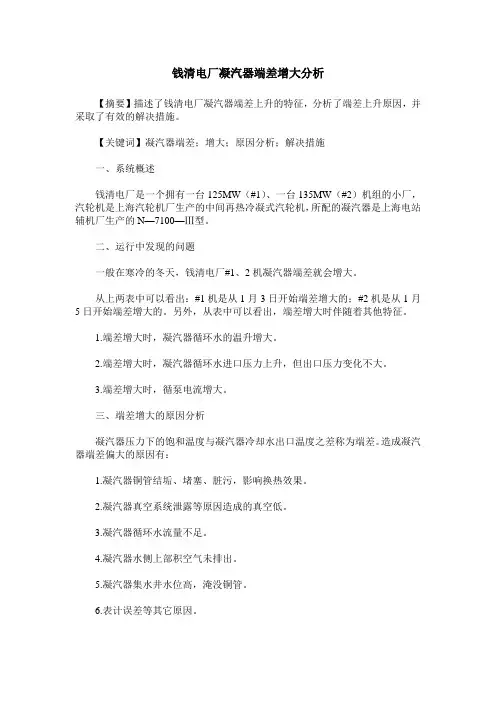

钱清电厂凝汽器端差增大分析
钱清电厂凝汽器端差增大分析【摘要】描述了钱清电厂凝汽器端差上升的特征，分析了端差上升原因，并采取了有效的解决措施。
【关键词】凝汽器端差；增大；原因分析；解决措施一、系统概述钱清电厂是一个拥有一台125MW（#1）、一台135MW（#2）机组的小厂，汽轮机是上海汽轮机厂生产的中间再热冷凝式汽轮机，所配的凝汽器是上海电站辅机厂生产的N—7100—Ⅲ型。
二、运行中发现的问题一般在寒冷的冬天，钱清电厂#1、2机凝汽器端差就会增大。
从上两表中可以看出：#1机是从1月3日开始端差增大的；#2机是从1月5日开始端差增大的。
另外，从表中可以看出，端差增大时伴随着其他特征。
1.端差增大时，凝汽器循环水的温升增大。
2.端差增大时，凝汽器循环水进口压力上升，但出口压力变化不大。
3.端差增大时，循泵电流增大。
三、端差增大的原因分析凝汽器压力下的饱和温度与凝汽器冷却水出口温度之差称为端差。
造成凝汽器端差偏大的原因有：1.凝汽器铜管结垢、堵塞、脏污，影响换热效果。
2.凝汽器真空系统泄露等原因造成的真空低。
3.凝汽器循环水流量不足。
4.凝汽器水侧上部积空气未排出。
5.凝汽器集水井水位高，淹没铜管。
6.表计误差等其它原因。
从12月及1月的真空严密性试验看，凝汽器真空系统正常。
排除真空系统漏空气的可能。
对照凝所器就地水位计、电接点水位计、CRT上水位计，凝汽器热进水位并没有偏高，淹没铜管。
循环水泵的运行方式没有改变过，不存在循环水量不足的原因。
两台机两侧的端差都上升，可以排除表计误差原因。
结合端差上升的三个特征：凝汽器循环水的温升增大、凝汽器循环水进口压力上升、循泵电流增大；以及近期循环水水质情况（水质非常恶劣，板式冷油器、水冷器非定期切换、冲冲洗次数明显明加，循泵进口滤网清理次数增加），可以得出结论：端差增大的原因是凝汽器铜管结垢严重引起。
绍兴地区的内河水，水质较差。
冬天时由于雨水少，河床里的淤泥堆积较多。
电厂的补水泵把大量的淤泥吸入到大池，从而进入整个循环水系统中。
凝汽器端差大原因
凝汽器端差大原因分析
一、凝结器端差增大的主要原因有：
1.凝器铜管水侧或汽侧结垢；
2.凝汽器汽侧漏入空气；
3.冷却水管堵塞；
4.冷却水量增加等;
二、根据本机组实际情况分析
1、凝器铜管水侧或汽侧结垢,由于本机组凝汽器是新安装,而且胶球冲洗根据定期工作冲洗及时,因此凝汽器结垢的可能性较小;
2、本机组运行中真空较高且真空严密性试验为良好,可能是由于循环水入口水温过低造成端差过大,即凝结器产生过冷却；
1.循环水温度过低和循环水量过大,使凝结水被过度的冷却,过冷度增加;
2.凝结器漏入空气多或抽气器工作不正常,空气不能及时被抽出,空气分压力增大,使过冷度增加;
3、凝结器单位面积负荷过大造成：
1.低压加热器的疏水通过危机疏水门直接进入凝汽器,增加了凝汽器的热负荷；
2主蒸汽管道旁路系统是否有漏气进入凝汽器;
4、循环水量多或少都可能引起端差的增大：
1.如果机组的负荷高,势必会导致排气量的增大,如果此时水量少了,肯定会引起排汽温度的升高,而一定量的循环水它的吸热能力是一定的是有限的,如果严重的话甚至会有溶于水的气体析出,这样无疑会使水侧换热效果变差,致使出水温度较此时真空对应下的排气温度相差很多,端差变大,
因为此时真空应该是下降的；
2循环水量多也会引起凝汽器端差的变大,如果机组的排气量远远小于循环水量,这时循环水的温升很小,循环水出口温度很低现在是冬季循环水的进水温度也低这时就应该注意机组的真空严密性了,如果真空很高,这时肯定会有空气进入致使排汽温度也很高,端差变大；
2假如凝汽器是完全严密的,如果是负荷低循环水量过剩的话,这时的排汽温度较循环水出水温度相差也是很大的,端差也会增大;。
降低凝汽器端差的措施
降低凝汽器端差的措施凝汽器是一种用于将蒸汽冷凝为水的设备，在许多工业和能源生产过程中起着至关重要的作用。
凝汽器端差是指凝汽器进口和出口处的温度差异。
较大的凝汽器端差会导致能源浪费和设备过早磨损，因此降低凝汽器端差是很重要的。
本文将探讨几种降低凝汽器端差的措施。
1. 凝汽器泄漏的排查和修复凝汽器泄漏是导致凝汽器端差升高的常见原因之一。
泄漏可导致进口和出口蒸汽温度之间的差异增大。
因此，必须重视凝汽器泄漏，并及时排查和修复。
一些可能的泄漏点包括凝汽器管道连接、管道接头、法兰和密封件等。
定期进行设备检查和维护，发现泄漏问题及时修复，可以有效减少凝汽器端差。
2. 提高冷却水质量冷却水质量是影响凝汽器端差的另一个重要因素。
冷却水中的杂质、颗粒物和化学物质等会沉积在凝汽器内部，降低换热效率，导致凝汽器端差升高。
因此，提高冷却水质量是降低凝汽器端差的关键措施之一。
可以采取以下措施来改善冷却水质量：•定期清洗冷却水系统，清除沉积物和污垢。
•对冷却水进行过滤和处理，去除颗粒物和杂质。
•控制冷却水中化学物质的含量，避免对凝汽器产生不利影响。
3. 提高冷却水流量和温度凝汽器的冷却效果与冷却水流量和温度密切相关。
增加冷却水流量可以提高凝汽器的换热效率，从而降低凝汽器端差。
同样，提高冷却水温度也有助于增加凝汽器的换热效率。
可以采取以下措施来提高冷却水流量和温度：•优化冷却水系统的设计和布局，确保冷却水能够充分覆盖凝汽器的整个表面。
•增加冷却水泵的功率，以提高冷却水流量。
•调整冷却水进口温度，使其尽可能接近凝汽器设计要求的温度。
4. 提高凝汽器换热面积凝汽器的换热面积是决定凝汽器换热效率的重要参数，也与凝汽器端差密切相关。
增加凝汽器的换热面积可以提高换热效率，从而降低凝汽器端差。
以下是一些提高凝汽器换热面积的方法：•使用高效换热器，如板式换热器和管壳式换热器。
•增加换热器的数量和大小，以增加换热面积。
•优化凝汽器的设计，最大限度地增加换热面积。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
凝汽器端差大原因分析
一、凝结器端差增大的主要原因有：
1.凝器铜管水侧或汽侧结垢；
2.凝汽器汽侧漏入空气；
3.冷却水管堵塞；
4.冷却水量增加等。
二、根据本机组实际情况分析
1、凝器铜管水侧或汽侧结垢，由于本机组凝汽器是新安装，而且胶球冲洗根据定期工作冲洗及时，因此凝汽器结垢的可能性较小。
2、本机组运行中真空较高且真空严密性试验为良好，可能是由于循环水入口水温过低造成端差过大，即凝结器产生过冷却；
1.循环水温度过低和循环水量过大，使凝结水被过度的冷却，过冷度增加。
2.凝结器漏入空气多或抽气器工作不正常，空气不能及时被抽出，空气分压力增大，使过冷度增加。
3、凝结器单位面积负荷过大造成：
（1）.低压加热器的疏水通过危机疏水门直接进入凝汽器，增加了凝汽器的热负荷；
（2）主蒸汽管道旁路系统是否有漏气进入凝汽器。
4、循环水量多或少都可能引起端差的增大：
（1）.如果机组的负荷高，势必会导致排气量的增大，如果此时水量少了，肯定会引起排汽温度的升高，而一定量的循环水它的吸热能力是一定的是有限的，如果严重的话甚至会有溶于水的气体析出，这样无疑会使水侧换热效果变差，致使出水温度较此时真空对应下的排气温度相差很多，端差
变大，因为此时真空应该是下降的；
（2）循环水量多也会引起凝汽器端差的变大，如果机组的排气量远远小于循环水量，这时循环水的温升很小，循环水出口温度很低【现在是冬季循环水的进水温度也低】这时就应该注意机组的真空严密性了，如果真空很高，这时肯定会有空气进入致使排汽温度也很高，端差变大；
（2）假如凝汽器是完全严密的，如果是负荷低循环水量过剩的话，这时的排汽温度较循环水出水温度相差也是很大的，端差也会增大。
