化学实验装置图
化学仪器实验图片
仪器
不能修改的 可以修改的 启普发生器
试管
试管中的液 体 烧瓶
烧瓶中的液体烧ຫໍສະໝຸດ 中的固 体 铁架台等铁圈（无石棉 网）
铁圈（带石棉 网）
铁夹（烧瓶）
辅助仪器
表面皿
橡皮管
泥三角
玻璃活塞
玻璃活塞关 三通短管 三通尖嘴 三通接口
三通
橡皮塞
制氯气成套装置
洗气瓶液 体
蒸馏成套装置
固液加热造气
固固加热造成气（NH3）
固固加热造气
简易启普发生器
固液不加热造气
制忆烯
干燥管
集气装置 1
集气装置 2
排水集气法
硬质玻璃管加热
洗气瓶
洗气瓶 2
尾气吸收 HCl
尾气吸收 Cl2
化学仪器装置图大全

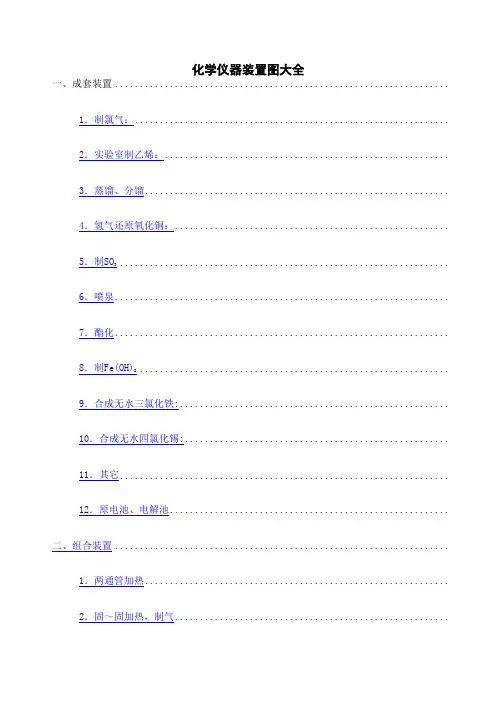

化学仪器装置图大全一、成套装置...................................................................1．制氯气：...............................................................2．实验室制乙烯：.........................................................3．蒸馏、分馏.............................................................4．氢气还原氧化铜：.......................................................5．制SO3..................................................................6．喷泉...................................................................7．酯化...................................................................8．制Fe(OH)2..............................................................9．合成无水三氯化铁:......................................................10．合成无水四氯化锡:.....................................................11．其它..................................................................12．原电池、电解池........................................................二、组合装置...................................................................1．两通管加热.............................................................2．固～固加热，制气.......................................................3．固～液、液～液加热，制气...............................................4．固～液不加热，制气.....................................................5．启普发生器.............................................................6．水浴加热...............................................................7．洗气瓶.................................................................8．干燥装置...............................................................9．集气装置...............................................................10．量气装置..............................................................11．尾气吸收..............................................................三、容器.......................................................................1．试管...................................................................2．烧杯...................................................................3．烧瓶、蒸馏瓶...........................................................4．锥形瓶.................................................................5．试剂瓶.................................................................6．U形管..................................................................7．干燥类.................................................................8．冷凝管、牛角管 (14)9．漏斗...................................................................10.水槽...................................................................11．计量类................................................................12．加热类................................................................13．导管..................................................................14．橡管、塞、活塞、接口..................................................15．其它..................................................................一、成套装置1．制氯气：2．实验室制乙烯：3．蒸馏、分馏4．氢气还原氧化铜：5．制SO36．喷泉3 37．酯化8．制Fe(OH)2NaOH H 2SO 49．合成无水三氯化铁: 10．合成无水四氯化锡: 11．其它溶4溶白细A溶颗气A B C2气球盐饱和浓硫浓硫浓硫试B H 2SO 4C H 2SO 4A H 2SO 42A B 润湿的蒸馏水 沸腾 硅胶 食盐水 自来水 自来水 ① ② ③ ④ ⑤ ⑥H 2SO4BH 2SO4C。
高中化学实验装置图汇总(带图示)

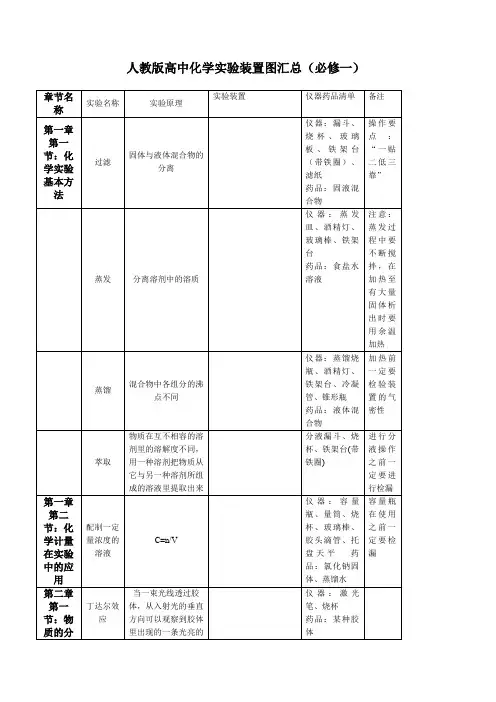

人教版高中化学实验装置图汇总（必修一）章节名称实验名称实验原理实验装置仪器药品清单备注第一章第一节：化学实验基本方法过滤固体与液体混合物的分离仪器：漏斗、烧杯、玻璃板、铁架台（带铁圈）、滤纸药品：固液混合物操作要点：“一贴二低三靠”蒸发分离溶剂中的溶质仪器：蒸发皿、酒精灯、玻璃棒、铁架台药品：食盐水溶液注意：蒸发过程中要不断搅拌，在加热至有大量固体析出时要用余温加热蒸馏混合物中各组分的沸点不同仪器：蒸馏烧瓶、酒精灯、铁架台、冷凝管、锥形瓶药品：液体混合物加热前一定要检验装置的气密性萃取物质在互不相容的溶剂里的溶解度不同，用一种溶剂把物质从它与另一种溶剂所组成的溶液里提取出来分液漏斗、烧杯、铁架台(带铁圈)进行分液操作之前一定要进行检漏第一章第二节：化学计量在实验中的应用配制一定量浓度的溶液C=n/V仪器：容量瓶、量筒、烧杯、玻璃棒、胶头滴管、托盘天平药品：氯化钠固体、蒸馏水容量瓶在使用之前一定要检漏第二章第一节：物质的分类丁达尔效应当一束光线透过胶体，从入射光的垂直方向可以观察到胶体里出现的一条光亮的“通路”仪器：激光笔、烧杯药品：某种胶体第三章第一节：金属的化学性质加热金属钠钠受热后，与氧气剧烈反应，发出黄色火焰，生成一种淡黄色固体，过氧化钠仪器：小刀、铁架台（带铁圈）、酒精灯药品：金属钠注意安全金属钠和水的反应活泼金属和水的剧烈反应仪器：小刀、烧杯药品：蒸馏水、金属钠、酚酞注意观察实验现象铝与盐酸和氢氧化钠溶液的反应铝是两性金属，既能和酸反应又能和碱反应仪器：试管、架子药品：盐酸溶液、氢氧化钠溶液注意检查生成的气体第三章第二节：几种重要的金属化合物过氧化钠和水的反应过氧化钠可以与水反应生成氧气仪器：试管、火柴药品：过氧化钠、蒸馏水、注意检验生成的气体鉴别碳酸钠与碳酸氢钠酸式碳酸盐和正盐的通过加热来鉴别仪器：大试管、铁架台、试管、酒精灯药品：碳酸钠粉末、碳酸氢钠粉末、澄清石灰水注意试管在加热之前要保持干燥，否则要炸裂焰色反应很多金属或他们的化合物在灼烧时都会使火焰呈现特殊的颜色仪器：酒精灯、铂丝药品：盐酸、各种溶液三价铁离子的检验含有三价铁离子的盐溶液遇到硫氰化钾时变成红色仪器：试管、胶头滴管、药品：氯化铁溶液、氯化亚铁溶液、硫氰化钾溶液在滴硫氰化钾到氯化亚铁中时要迅速，防止氧化第四章第二节：富集在海水中的元素—氯氢气在氯气中燃烧氢气能和氯气又快又好的反应仪器：集气瓶、玻璃棒药品：纯净氯气、纯净氢气第四章第三节：硫和氮的氧化物二氧化硫溶于水二氧化硫具有漂白性仪器：试管、试管夹、酒精灯药品：二氧化硫、品红溶液、蒸馏水最后一步要加热褪色的品红溶液，观看实验现象第四章第四节：氨硝酸硫酸氨溶于水的喷泉实验氨气极易溶于水，1体积水大约可溶解700体积氨气仪器：圆底烧瓶、铁架台、烧杯、胶头滴管药品：蒸馏水、酚酞溶液、氨气氨与氯化氢的反应氨气与氯化氢反应生成氯化铵，反应剧烈仪器：玻璃棒药品：纯净氨气、纯净氯化氢加热氯化铵和氢氧化钙的混合物制取氨气2NH4Cl+Ca(OH)2=CaCl2+2H2O+2NH3仪器：试管、铁架台、棉花、酒精灯药品：氯化铵粉末、氢氧化钙粉末注意加热前保证试管干燥蔗糖与浓硫酸的反应浓硫酸具有氧化性和脱水性仪器：烧杯、玻璃棒药品：蔗糖、浓硫酸注意用量，保护环境，注意安全浓硫酸与铜的反应浓硫酸具有氧化性，氧化铜仪器：酒精灯、铁架台、试管、试管夹、药品：铜粉、浓硫酸、品红溶液注意检验生成的气体人教版高中化学实验装置图汇总(必修二)章节名称实验名称实验原理实验装置仪器药品清单备注第一章物质结构元素周期律元素性质与原子结构钾在空气重燃烧钾是一种活泼的金属，易与O2反应，在空气中燃烧钾可直接生成超氧化钾（K2O2）仪器：坩埚、酒精灯、三角架、泥三角药品：钾第一章化学键钠和氯气反应钠是活泼金属，常温下和氯气反应生成氯化钠仪器：铁架台、石棉网、集气瓶药品：钠、氯气第二章化学反应与能量化学能与热能铝和盐酸的反应2Al＋6HCl=2AlCl3＋3H2↑仪器：试管、砂纸、温度计、药品：盐酸、铝条第二章化学能与热能氢氧化钡晶体与氯化铵晶体的反应Ba(OH)2·8H2O+2NH4Cl=2NH3↑+BaCl2+10H2O仪器：小木片、烧杯、玻璃棒、药品：Ba(OH)2·8H2O、NH4Cl第二章化学能与热能中和热测定反应NaOH＋HCl=NaCl＋H2O仪器：量筒、烧杯、玻璃棒、温度计药品：盐酸、NaOH第二章化学能与电能原电池原电池仪器：铜片、烧杯、导线、电流表药品：锌片、铜片、稀硫酸第二章化学能与电能氢氧燃料电池负极：2H2—4e-=4H+正极：O2+2H2O+4e-=4OH-第三章第一节甲烷与氯气的反应CH4＋Cl2=CH3Cl＋HCL仪器：铁架台、量筒、水槽药品：饱和食盐水、甲烷、氯气第三章第二节石蜡油分解实验石蜡油分解的产物中含有烯烃和烷烃仪器：铁架台、试管，塞子、导管、酒精灯、木块药品：石蜡油、石棉、碎瓷片第三章第三节乙醇与金属钠的反应2CH3CH2OH＋2Na=2CH3CH2ONa＋H2↑仪器：铁架台、试管、塞子、注射针头、烧杯药品：钠、乙醇第三章第三节酯化反应CH3CH2OH＋CH3COOH=CH3COOC2H5＋H2O仪器：铁架台、酒精灯、试管、塞子、导管药品：乙醇、乙酸、饱和碳酸钠△浓硫酸光照GZn Cu第三章第四节糖类、油质、蛋白质的水解反应C12H22O11＋H2O C6H12O6（葡萄糖）＋C6H12O6（果糖）(C6H10O5)n＋nH2OnC6H12O6（葡萄糖）仪器：铁架台、石棉网、试管、烧杯、滴管、酒精灯、药品：蔗糖、稀硫酸、新制氢氧化铜、氢氧化钠第四章第一节铝热反应2Al2O3(熔融)4Al＋3O2↑仪器：铁架台、滤纸、蒸发皿、砂纸、药品：镁带、氯酸钾、氧化铁、铝粉、砂子第四章第一节海水蒸馏原理示意图仪器：铁架台、石棉网、酒精灯、烧瓶、冷凝管、尾接管、锥形瓶、玻璃导管、药品：海水第四章第一节从海带灰中提取碘5I－＋IO32－＋6H＋=3I2＋3H2O2I－＋H202＋2H＋=I2＋2H2O仪器：铁架台、酒精灯、石棉网、坩埚、玻璃棒、烧杯、滴管、药品：干海带、酒精、蒸馏水、稀硝酸、双氧水、淀粉溶液催化剂催化剂电解冰晶石人教版高中化学实验装置图汇总（选修一、二、三）章节名称实验名称实验原理实验装置仪器药品清单备注选修一生命的基础能源糖类蔗糖的还原性CH2OH-CHOH-CHOH-CHOH-CHOH-CHO+2[Ag(NH3)2]OH→CH2OH-CHOH-CHOH-CHOH-CHOH-COONH4+2Ag↓+3NH3↑+H2O葡萄糖、氨水、AgNO3酒精灯、试管夹、试管淀粉的水解(C6H10O5)+nH2O→nC6H12O6淀粉、硫酸、水、碘溶液、试管、滴管生命的基础——蛋白质蛋白质的性质——盐析与变性蛋白质在某些物理和化学因素作用下其特定的空间构象被破坏，导致其理化性质的改变和生物活性的丧失。
有机化学实验装置图
有机化学实验装置图
实验二 重结晶、测熔点 实验三 环己烯的制备
细管
头
瓶
反应装置图
蒸馏装置图
测熔点实验装置
实验四 溴乙烷的制备 实验五 2－甲基－2－丁醇的制备
蒸馏弯头
头
瓶
干燥管
反应装置图 蒸馏装置图 反应装置图 蒸馏装置图
实验六 乙酸正丁酯的制备 实验七 肉桂酸的制备
反应装置图 蒸馏装置图 反应装置图 水蒸气蒸馏装置图
实验八 3－丁酮酸乙酯的制备及分析 实验九 乙酰苯胺的制备
球形冷凝管
圆底烧瓶
干燥管
统
反应装置图 减压蒸馏装置图 反应装置图
【此文档部分内容来源于网络，如有侵权请告知删除，本文档可自行编辑和修改内容，感谢您的支持！】。
化学各仪器图大全
化学仪器装置图大全一、成套装置 (3)1．制氯气： (3)2．实验室制乙烯： (3)3．蒸馏、分馏 (4)4．氢气还原氧化铜： (5)5．制SO3 (5)6．喷泉 (5)7．酯化 (5)8．制Fe(OH)2 (6)9．合成无水三氯化铁: (6)10．合成无水四氯化锡: (6)11．其它 (7)12．原电池、电解池 (7)二、组合装置 (9)1．两通管加热 (9)2．固～固加热，制气 (9)3．固～液、液～液加热，制气 (10)4．固～液不加热，制气 (10)5．启普发生器 (10)6．水浴加热 (11)7．洗气瓶 (12)8．干燥装置 (12)9．集气装置 (12)10．量气装置 (13)11．尾气吸收 (13)三、容器 (13)1．试管 (13)2．烧杯 (14)3．烧瓶、蒸馏瓶 (14)4．锥形瓶 (14)5．试剂瓶 (14)6．U形管 (15)7．干燥类 (15)8．冷凝管、牛角管 (15)9．漏斗 (15)10.水槽 (16)11．计量类 (16)12．加热类 (17)13．导管 (18)14．橡管、塞、活塞、接口 (18)15．其它 (18)一、成套装置1．制氯气：2．实验室制乙烯：3．蒸馏、分馏4．氢气还原氧化铜：5．制SO36．喷泉7．酯化338．制Fe(OH)29．合成无水三氯化铁:10．合成无水四氯化锡:NaOHH 2SO 411．其它气球12．原电池、电解池24A B C D水准管溶液颗粒 3 NaOH 溶液 4溶液ABH 2SO 4 CH 2SO 4 AH 2SO 4 2甲CuSO 4溶液Fe(OH)3胶体饱和NaCl 溶液乙丙丁直流电源A 氢氧化钠溶液直流电源B氢氧化钠溶液润湿的S 2 F蒸馏水 沸腾 蒸馏水 硅胶干燥剂 食盐水 自来水 自来水 ① ②③ ④ ⑤⑥24ZnSO 4CuSO 4DC 24二、组合装置1．两通管加热2．固～固加热，制气3．固～液、液～液加热，制气4．固～液不加热，制气5．启普发生器6．水浴加热多孔隔板多孔隔板7．洗气瓶8．干燥装置9．集气装置10．量气装置11．尾气吸收三、容器1．试管水准管2O 4这二个是自画2．烧杯3．烧瓶、蒸馏瓶4个自画4．锥形瓶自制)5．试剂瓶6．U形管2个自画7．干燥类8．冷凝管、牛角管3个自画9．漏斗10.水槽11．计量类这行是自画14．橡管、塞、活塞、接口15．其它.Al气球A苹果块4A B C D水准管。
高中化学实验装置图汇总
实验仪器：水槽、试管
试剂：0.1mol/LNa2S2O30.1mol/LH2SO4蒸馏水
第二章反应速率和化学平衡
催化剂对反应速率的影响
2H2O2 2H2O＋O2↑
实验仪器：锥形瓶、漏斗、木条
试剂：5%H2O、MnO2固体K2Cr2O7
第二章反应速率和化学平衡
进行分液操作之前一定要进行检漏
第一章第二节：化学计量在实验中的应用
配制一定量浓度的溶液
C=n/V
仪器：容量瓶、量筒、烧杯、玻璃棒、胶头滴管、托盘天平药品：氯化钠固体、蒸馏水
容量瓶在使用之前一定要检漏
第二章第一节：物质的分类
丁达尔效应
当一束光线透过胶体，从入射光的垂直方向可以观察到胶体里出现的一条光亮的“通路”
第二章反应速率和化学平衡
实验2-7可逆反应与不可逆反应
2NO2(g,红棕色) N2O4(g，无色)
实验仪器：烧瓶、烧杯、导管
试剂：热水、冰水NO2气体、N2O4气体
第三章 水溶液中的离子平衡
实验3-1电解质强弱
HCl H＋＋Cl－
CH3COOH CH3COO－＋H＋
实验仪器：表面皿。玻璃棒PH试纸
实验试剂：醋酸溶液、盐酸溶液
实验仪器：烧杯、电极（Cu、Zn）盐桥、导线、电流计
试剂：CuSO4溶液、ZnSO4溶液
第四章 电化学基础
实验4-2 氯化铜电解池
CuCl2 Cu↓＋ Cl2↑
实验仪器：电池、电流计、U型管、惰性电极、导线
试剂：CuCl2溶液
第四章 电化学基础
实验4-3 金属的防腐蚀
2Fe＋O2＋H2O 2Fe(OH)2
初三化学实验装置图汇总
实验装置图汇总
1. 发生装置
2. 净化装置
除杂质气体
（洗气瓶）
除水蒸气 （干燥管） 除水蒸气 除CO 、H2等与金属氧化物反应的气体
3. 收集装置
4．尾气处理装置
5．测量气体体积装置
6．气密性的检查
7．总体思想
装置连接→气密性检查→装固体药品→加液体药品→气体制取
例.甲酸(HCOOH)通常是一种无色易挥发的液体，它在浓硫酸作用下易分解，反应方程式为： HCOOH 浓硫酸CO ↑+H 2O ，某课外活动小组的同学欲用该反应来制取CO ，并还原红棕色的氧化铁粉末。
现有下列仪器或装置供选择：
（1）用甲酸滴入浓硫酸的方法制取CO ，应选 （填序号）装置；如果要除去CO 中混
有少量甲酸气体，最好选择上图中 （填序号）进行洗气。
（2）用上述方法制取的CO 还原氧化铁，并检验气体产物，则各仪器的接口连接顺序为： （填字母）。
（3）在对氧化铁粉末加热前，为安全起见，应进行的一项重要操作是 。
（4）从开始加热到实验结束，氧化铁粉末的颜色变化为 ， 反应方程式为 。
（5）上述实验的尾气不能直接排放到空气中，请你说出一种处理尾气的方法： 。
（6）在该制取CO 的反应中，浓硫酸所起的是 作用。
②，③; B 接?D 、C 接?G （或H ）、
H （或G ）接F ； 加热前要先通CO 排出空气；
由红棕色变为黑色； 略； 将尾气点燃（或气球、塑料袋收集尾气）； 催化。
化学实验装置图
常用实验装置 zz1．气体吸收装置气体吸收装置用于吸收反应过程中生成的有刺激性和水溶性的气体（如HCl 、SO 2等)。
在烧杯或吸滤瓶中装入一些气体吸收液（如酸液或碱液）以吸收反应过程中产生的碱性或酸性气体。
防止气体吸收液倒吸的办法是保持玻璃漏斗或玻璃管悬在近离吸收液的液面上，使反应体系与大气相通，消除负压。
2. 回流（滴加）装置很多有机化学反应需要在反应体系的溶剂或液体反应物的沸点附近进行，这时就要用回流装置。
图(a)是普通加热回流装置，图(b)是防潮加热回流装置，图(c)是带有吸收反应中生成气体的回流装置，图(d)为回流时可以同时滴加液体的装置；图(e)为回流时可以同时滴加液体并测量反应温度的装置。
在回流装置中，一般多采用球形冷凝管。
因为蒸气与冷凝管接触面积较大，冷凝效果较好，尤其适合于低沸点溶剂的回流操作。
如果回流温度较高，也可采用直形冷凝管。
当回流温度高于150℃时就要选用空气冷凝管。
回流加热前，应先放入沸石。
根据瓶内液体的沸腾温度，可选用电热套、水浴、油浴或石棉网直接加热等方式，在条件允许下，一般不采用隔石棉网直接用明火加热的方式。
回流的速率应控制在液体蒸气浸润不超过两个球为宜。
3．搅拌回流装置当反应在均相溶液中进行时一般可以不要搅拌，因为加热时溶液存在一定程度的对流，从而保持液体各部分均匀地受热。
如果是非均相间反应或反应物之一是逐渐滴加时，为了尽可能使其迅速均匀地混合，以避免因局部过浓过热而导致其它副反应发生或有机物的分解；有时反应产物是固体，如不搅拌将影响反应顺利进行；在这些情况下均需进行搅拌操作。
在许多合成实验中若使用搅拌装置，不但可以较好地控制反应温度，同时也能缩短反应时间和提高产率。
图(a)是可同时进行搅拌、回流和测量反应温度的装置；图(b)是同时进行搅拌、回流和自滴液漏斗加入液体的装置；图(c)是还可同时测量反应温度的搅拌回流滴加装置。
图(d)是磁力搅拌回流装置。
4．回流分水装置进行一些可逆平衡反应时，为了使正向反应进行彻底，可将产物之一的水不断从反应混合体系中除去，此时，可以用回流分水装置。
