隧道工程施工组织设计方案书
铁路隧道工程施工组织设计方案
铁路隧道工程施工组织设计方案1. 引言本文档旨在提供一份详细的铁路隧道工程施工组织设计方案。
该方案考虑了安全、效率和环境保护等因素，以确保工程的顺利进行和顺利完成。
2. 工程概述本工程是一条新建铁路隧道，总长度为X千米。
隧道位于XX 地区，地质条件较为复杂，施工过程需要考虑地质风险。
隧道的设计目标是满足最大列车速度为Y千米/小时的要求。
3. 施工组织设计3.1 施工工期计划根据工程总体要求和可行性研究报告，制定出详细的施工工期计划。
工期计划应考虑到地质勘察、隧道开挖、支护、排水和铺轨等施工阶段的时间安排，以确保工程进度的合理性。
3.2 施工队伍组织建立合适的施工队伍，包括具备相关经验和技能的工程师、技术人员和工人。
施工队伍应具备足够的技术实力和安全意识，并按照工期计划进行施工。
3.3 施工设备和材料准备所需的施工设备和材料，包括隧道掘进机、支护材料、排水设备和铺轨设备等。
确保设备和材料的质量符合相关标准，并根据工期计划安排其采购和使用。
3.4 安全措施与监测制定详细的安全措施，包括施工现场的安全防护、危险源控制和应急救援等。
同时，设置监测系统对隧道施工过程进行实时监测，以及预警和应对地质灾害风险。
3.5 环境保护与可持续发展在施工过程中，要采取措施保护自然环境，减少对地方生态系统的破坏；同时，推动可持续发展，如合理利用水资源和能源，减少排放和废弃物的产生。
4. 质量管理建立质量管理体系，确保施工过程中的质量控制。
制定具体的质量监督计划，包括质量检验和验收标准，对施工过程和成果进行检查，确保符合设计要求和相关法规。
5. 风险管理针对地质风险和工程风险，制定风险管理计划。
包括风险识别、评估和应对措施，最大程度减少风险对工程进度和质量的影响。
6. 施工协调与沟通建立有效的施工协调和沟通机制，确保与相关部门和利益相关者的密切配合。
定期召开会议，交流工程进展和问题解决，确保施工过程的顺利进行。
7. 总结本文档提供了一份铁路隧道工程施工组织设计方案，包括施工工期计划、施工队伍组织、施工设备和材料、安全措施与监测、环境保护与可持续发展、质量管理、风险管理和施工协调与沟通等内容。
隧道施工工程组织设计范本
隧道施工工程组织设计范本1. 引言本文档为隧道施工工程组织设计范本，旨在提供一套简洁而有效的组织设计方案，以确保隧道施工工程的顺利进行。
2. 项目概述本项目为隧道施工工程，施工内容包括隧道的开挖、支护与衬砌、排水与通风等工作。
项目地点为XXX地区，计划工期为XX 个月。
3. 组织架构为有效组织工程施工，建议采用以下组织架构：3.1 项目经理项目经理负责整个施工工程的统筹管理，包括计划制定、资源调配、进度控制等工作。
项目经理应具备相关施工管理经验和技术知识。
3.2 隧道工程师隧道工程师是核心技术团队的一员，负责隧道施工的技术指导和质量控制。
隧道工程师需有一定的隧道施工经验和专业知识。
3.3 安全主管安全主管负责监督施工现场的安全工作，确保施工过程中的安全措施得到有效执行。
安全主管需具备相关的安全管理经验和教育培训背景。
3.4 施工队伍施工队伍由熟悉隧道施工工艺和操作的技术工人组成，根据施工计划和要求进行相关工作操作。
4. 工程施工流程4.1 前期准备在正式施工前，需进行详细的前期准备工作，包括地质勘察、工程设计、资源准备等。
4.2 隧道开挖隧道开挖是工程的核心环节，包括爆破、掘进、土石方运输等。
在开挖过程中，需严格遵守安全操作规程和环境保护要求。
4.3 支护与衬砌隧道开挖后，需要进行支护与衬砌工作，保证隧道结构的稳定和安全。
支护与衬砌工作应根据实际情况选择适当的技术和材料。
4.4 排水与通风为确保隧道内部的排水和通风畅通，需进行相应的排水与通风系统的安装和调试工作。
排水与通风设计应满足工程要求和相关标准。
5. 风险管理在施工过程中，可能存在各种风险和安全隐患。
为有效管理风险，建议制定相应的风险管理计划，并进行定期的风险评估和控制。
6. 其他事项除了以上内容，还应考虑其他相关事项，如合同管理、质量控制、环境保护等，以确保整个施工过程的顺利进行。
以上为隧道施工工程组织设计范本的简要示例，具体情况可根据实际工程需求进行调整和完善。
隧道工程施工组织设计(完整版)
隧道工程施工组织设计(完整版).pdf一.隧道工程施工组织设计1.项目概况1.1 项目背景1.2 项目目标1.3 项目范围2.施工组织设计原则2.1 安全原则2.2 环保原则2.3 进度控制原则2.4 资源优化原则3.施工组织机构和职责分工3.1 总体组织机构3.2 项目经理办公室3.3 各部门职责分工4.施工方法和技术4.1 隧道掘进方法4.2 支护体系设计4.3 施工机械选择4.4 施工人员培训5.施工进度计划5.1 总体施工进度计划5.2 分部施工进度计划5.3 里程碑节点安排6.施工风险管理6.1 风险识别与评估6.2 风险控制措施6.3 应急预案设计7.质量控制和验收标准7.1 施工质量控制措施7.2 验收标准和检测方法7.3 问题解决和整改措施8.安全生产管理8.1 安全生产责任制度8.2 安全教育和培训8.3 安全检查与监督9.环境保护措施9.1 环境影响评估9.2 环境监测与治理9.3 废弃物处理与处置附件：施工图纸、技术规范、安全操作规程等法律名词及注释：1.施工组织设计：指在工程施工前，对工程各项构成部分进行全面组织和计划，包括施工方法、工程推进步骤、施工队伍组织、施工机械配置等内容。
2.环保原则：指在施工过程中，采取一系列措施保护和改善施工现场和周边环境，减少施工对生态环境的影响。
3.质量控制：指通过规范施工过程、检测和验收工程成果等手段，确保工程质量符合规划要求。
4.安全生产管理：指按照相关法律法规和标准，制定安全管理制度，加强安全教育和培训，确保施工过程中人员安全。
一.隧道工程施工组织设计1.项目背景1.1 项目起因1.2 项目规划1.3 项目目标2.施工组织原则2.1 安全、环保原则2.2 技术、质量原则2.3 进度、成本原则3.施工组织机构3.1 总体机构设置3.2 各部门职责分工4.施工方法和工艺4.1 隧道掘进方法4.2 支护体系设计4.3 施工机械选择4.4 施工人员培训5.施工进度计划5.1 总体进度计划5.2 分部进度计划5.3 里程碑节点安排6.施工风险管理6.1 风险识别与评估6.2 风险控制措施6.3 应急预案设计7.质量控制和验收标准7.1 施工质量控制措施7.2 验收标准和检测方法7.3 问题解决和整改措施8.安全生产管理8.1 安全生产责任制度8.2 安全教育和培训8.3 安全检查与监督9.环境保护措施9.1 环境影响评估9.2 环境监测与治理9.3 废弃物处理与处置附件：- 施工图纸一套- 技术规范及操作规程- 安全生产计划- 环境保护方案法律名词及注释：1.施工方法和工艺：指根据工程特点和实际情况，选择适当的施工方法和工艺措施，确保工程施工进度和质量的同时，最大限度地减少对环境的影响。
隧道施工组织设计(含测量施工方案)
xx隧道控制测量方案一、工程概况xx隧道位于xx省xx县境内,隧道进口位于xx村隧道出口位于xx 村。
隧道为双线隧道。
隧道进口里程为DK284+318，出口里程为DK287+432，隧道全长3114m。
隧道进口段有R=4000m的曲线140米，其余位于直线上。
隧道进口至DK285+445段坡度为3‰的上坡，DK285+445至出口为3.5‰的上坡。
隧道进口至DK284+558.26线间距由4.497～4.4m渐变，DK285+484.87至出口线间距为4.4m。
其中进出口洞口段为湿陷性老黄土和新黄土共25米，V级围岩（老黄土）75米，Ⅳ水平成层197米，其余为Ⅱ、Ⅲ级围岩。
Ⅱ、Ⅲ级围岩为砂岩。
二、设计方案根据本隧道测量工作需要，测区内GPS控制网（包括加密点）利用设计院提供的GPS点数据，进行整体平差计算。
三、洞外控制测量1、导线点布设以I3827﹑I3828为导线点起始边,以I3829﹑I3830为导线终边,设临时导线点加密1﹑加密2,作为对对久山隧道进口的控制网点;以I3833﹑I3834作为导线点的起始边,以I3835﹑I3836为导线点终边设临时导线点加密3﹑加密4﹑加密5,作为对对久山隧道出口的控制网点.2、测设方法使用徕卡全站仪（1201）设符合导线测量，根据五等导线点的精度，共要求为：采用测回法观测，观测4个测回，严密平差，角度取秒以下2位，尺寸小数点后4位，测角中误差小于2.5秒，方位角闭合差小于±5√n，导线全长相对闭合差要达到1/40000。
洞外控制网与线路中心走向示意图如下图所示。
导线点布设与线路中线示意图3、高程测量（1）三角高程：采用徕卡1201（1秒）将高程带到隧道的进口，再进行出口联测，同时和相邻水准控制点联测，观测方法：采用四个测回。
三角高程的闭合差小于20√L（L为往返测段，符合或环线的水准路线长度，单位为km）。
（2）水准联测使用仪器为苏光DSZ2国家32倍水准仪和5米铝合金普通塔尺。

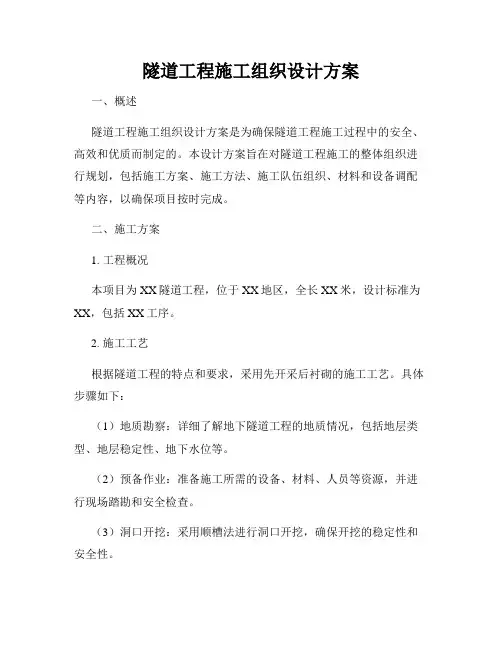

隧道工程施工组织设计方案
隧道工程施工组织设计方案一、概述隧道工程施工组织设计方案是为确保隧道工程施工过程中的安全、高效和优质而制定的。
本设计方案旨在对隧道工程施工的整体组织进行规划，包括施工方案、施工方法、施工队伍组织、材料和设备调配等内容，以确保项目按时完成。
二、施工方案1. 工程概况本项目为XX隧道工程，位于XX地区，全长XX米，设计标准为XX，包括XX工序。
2. 施工工艺根据隧道工程的特点和要求，采用先开采后衬砌的施工工艺。
具体步骤如下：（1）地质勘察：详细了解地下隧道工程的地质情况，包括地层类型、地层稳定性、地下水位等。
（2）预备作业：准备施工所需的设备、材料、人员等资源，并进行现场踏勘和安全检查。
（3）洞口开挖：采用顺槽法进行洞口开挖，确保开挖的稳定性和安全性。
（4）锚杆支护：在洞口开挖后进行锚杆支护，提供稳定的土体支撑。
（5）打钢支撑：在进行锚杆支护后，进行打钢支撑工序，保证隧道壁面的稳定性。
（6）衬砌施工：在打钢支撑后进行衬砌施工，将混凝土浇筑于壁面和顶板，形成稳定的结构。
3. 施工方法（1）人工施工：对于部分施工工序，采用人工施工方法，包括洞口开挖和衬砌施工等。
（2）机械施工：对于较大规模的工序，采用机械施工方法，如钻头掘进机和混凝土泵等。
4. 施工队伍组织为确保施工的顺利进行，拟组建以下施工队伍：（1）技术人员组：负责工程的技术设计和监督。
（2）施工人员组：负责具体的施工工序，包括开挖、支护、浇筑等。
（3）安全人员组：负责工地安全的监督和管理。
5. 材料和设备调配根据施工方案的需要，对施工所需的材料和设备进行调配，确保供应的及时和充足。
三、施工安全措施1. 安全教育：对施工人员进行安全教育，提高他们的安全意识和技能。
2. 安全设施：在施工现场设置必要的安全设施，如防护栏、安全网等，确保施工人员的安全。
3. 防火措施：采取防火措施，保证施工现场的防火安全。
4. 应急预案：拟定应急预案，应对可能出现的突发情况，保障人员和设备的安全。
隧道工程施工组织设计方案
隧道工程施工组织设计方案一、工程概况本项目隧道工程位于XX市，隧道全长约2.5公里，进出口分别为A、B两点。
隧道采用双向四车道设计，净空宽度为12米，限高5米。
隧道主要穿越地为砂岩、泥岩等地层，地质条件较为稳定。
隧道工程是连接XX市与周边城市的重要交通通道，对促进地区经济发展具有重要意义。
二、施工组织及主要施工方法1. 施工组织本隧道工程由具有丰富经验的专业化施工队伍负责施工。
根据施工任务和工序，组建测量班、掘进班、支护班、衬砌班等工班，分别负责各工序的施工。
同时，设立项目管理部，对施工过程进行统一管理和协调。
2. 主要施工方法（1）测量：采用高精度全站仪进行洞内外测量，确保隧道轴线、高程等参数准确无误。
（2）掘进：采用钻爆法施工，根据地质条件选择合适的钻爆参数。
爆破作业后，及时进行通风、排烟，确保作业面空气质量。
（3）支护：根据地质条件，采用喷射混凝土、锚杆、钢拱架等支护方式。
及时进行初期支护，确保隧道稳定。
（4）衬砌：在初期支护的基础上，进行二次衬砌施工。
采用模板台车进行混凝土浇筑，确保衬砌质量。
（5）防排水：施工过程中，严格按照防排水设计要求，设置排水设施，确保隧道内部干燥。
（6）通风照明：采用轴流风机进行隧道通风，确保空气质量；设置LED照明设备，保证隧道内光线充足。
三、施工机械设备本项目所需主要施工机械设备包括：挖掘机、装载机、自卸汽车、混凝土泵车、砼喷射机、水平钻机、钻孔（衬砌）台车等。
具体设备型号和数量根据施工需求进行配置。
四、质量安全管理1. 质量控制：严格按照国家相关标准和规范进行施工，确保工程质量。
设置质量检查机构，对施工过程进行全程监控。
2. 安全管理：建立健全安全生产责任制，对施工人员进行安全教育培训。
设置安全监控系统，对施工现场进行实时监控，确保施工安全。
五、施工进度及计划本隧道工程计划工期为24个月。
施工进度分为三个阶段：前期准备阶段、施工阶段和竣工验收阶段。
具体进度计划如下：1. 前期准备阶段：包括施工场地平整、临时设施建设、施工图纸及技术方案审查等，计划用时2个月。
小型隧道工程施工方案
一、工程概况本项目隧道工程位于我国某地区，全长约500米，隧道断面为圆形，直径约4米。
隧道设计为单洞双向通行，主要用途为交通疏导。
隧道地质条件较为简单，以中风化岩层为主，地下水较少。
本方案针对该隧道工程的特点，制定了以下施工方案。
二、施工组织设计1. 施工单位及人员（1）施工单位：XXX有限公司（2）项目经理：XXX（3）施工队伍：根据工程规模，组建专业施工队伍，包括隧道施工、测量、通风、排水、电气等工种。
2. 施工进度计划根据工程实际情况，制定以下施工进度计划：（1）前期准备：1个月（2）洞身开挖：2个月（3）初期支护：1个月（4）二衬施工：1个月（5）通风、排水、电气等附属设施施工：1个月（6）隧道验收及交付：1个月三、施工工艺及质量控制1. 洞身开挖（1）采用全断面开挖，分段施工，每段长度为20米。
（2）开挖过程中，注意观察围岩稳定性，发现异常情况立即停止施工，采取措施进行处理。
（3）采用挖掘机进行开挖，人工配合清底。
2. 初期支护（1）采用锚杆支护，锚杆直径为25mm，间距为1.5米。
（2）钢筋网采用φ8@200mm，焊接成型。
（3）喷射混凝土厚度为15cm，强度等级为C25。
3. 二衬施工（1）采用模板台车进行二衬施工，模板台车采用液压式，可实现快速安装和拆卸。
（2）二衬混凝土强度等级为C30，厚度为25cm。
（3）混凝土浇筑过程中，严格控制混凝土配合比，确保质量。
4. 通风、排水、电气等附属设施施工（1）通风系统：采用机械通风，通风量为2000m³/h。
（2）排水系统：采用排水沟加集水井，排水沟直径为0.5米。
（3）电气系统：采用220V低压供电，隧道内照明采用LED灯具。
四、安全措施1. 施工现场设置安全警示标志，明确施工区域、安全通道等。
2. 施工人员必须佩戴安全帽、安全带等防护用品。
3. 施工机械、设备定期检查，确保安全可靠。
4. 隧道施工过程中，加强对围岩稳定性的监测，发现问题及时处理。
隧道工程施工方案模板
隧道工程施工方案模板一、项目概况1.1 项目名称：某某隧道工程1.2 项目地点：某某地区1.3 项目规模：某某米长、某某米宽1.4 项目背景：隧道工程是为了某某目的而修建的工程，其中包括某某功能要求。
1.5 项目目标：完成某某隧道工程，保质保量交付使用。
二、施工组织与安全保障2.1 施工组织结构：隧道施工由总包单位负责组织实施，设置项目部、施工部、质量安全监控部、技术质量部等相关部门，各部门人员应具备相应资质和经验，确保工程施工顺利进行。
2.2 安全保障措施：隧道工程施工过程中，应严格按照国家相关法规及标准执行，确保施工期间的安全保障措施得到充分落实，保障施工人员的生命财产安全。
2.3 环境保护措施：在施工过程中，应采取有效措施减少对环境的影响，保护当地生态环境，确保施工过程中不对环境造成不可逆转的影响。
三、施工工艺与流程3.1 隧道施工工艺：① 隧道掘进方法包括盾构法、钻爆法等，应根据实际情况选用合适的施工工艺；② 隧道支护方法包括锚杆喷射混凝土、拱壳架、钢拱架等，应根据地质条件及设计要求确定施工方案。
3.2 施工流程：① 隧道掘进阶段：a. 地质勘探及设计定向；b. 施工场地准备；c. 设备安装及检测；d. 掘进作业；e. 检测及质量验收。
② 隧道支护阶段：a. 支护工艺准备；b. 喷射混凝土、安装锚杆、架设拱壳等支护工作；c. 质量验收。
四、施工生产计划4.1 施工进度计划：制定整体施工计划，确定各阶段的施工进度、节点及关键工序，并建立监督检查机制，确保施工按计划及时完成。
4.2 施工资源调配：合理配置施工人员和施工设备，确保施工过程中各项资源得到充分利用，提高施工效率，降低施工成本。
4.3 施工安全生产计划：制定施工安全生产计划，包括施工现场安全管理、施工作业准则、安全防护设施等，确保施工过程中各项安全措施得到落实，保障施工人员的安全。
五、质量控制与验收5.1 质量控制体系：建立完善的质量管理体系，确保施工过程中各项工作按照相关标准和规范执行，保证工程质量符合设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隧道工程施工组织设计书1编制说明及工程概况1.1编制说明因施工图纸等技术资料不全，此设计仅为初稿，资料齐全后在做修改，此隧道邻近既有线施工，距既有线线间距只有10米，因此施工中保证既有线行车安全是安全工作的重点。
1.2xx成隧道工程概况xx成隧道起讫里程为ZDK552+277.85～ZDK555+892，总长3614.15m，位于既有大成隧道左侧。
地质构造及地震动参数：岩层产状变化较大，厚层至巨厚层状砂岩的节理不发育，泥岩夹砂岩的节理较发育，节理呈密闭状。
地震动峰值加速度小于0.05g，地震动反应谱特征周期为0.35s。
水文地质特征：地表ZDK554+954支沟和隧道出口段右侧溪沟中常年有水，水量随季节变化，暴雨后较大。
其他沟、槽有季节性流水。
地下孔隙潜水附存于隧道顶沟槽覆盖土层中，水位埋深约1～3m，随季节变化，由地表水补给。
地下基岩裂隙水较发育，并具有承压性。
进口端地下水储存条件较好，围较大，涌水量较大；出口端地下水储存条件较差，涌水量较小。
水质对混凝土无侵蚀性。
隧道ZDK555+550～+640，经过粉质粘性松软地层、埋深较浅覆盖层薄，拱顶以上仅1～4m，故该段采用暗洞明做施工。
2施工组织概述2.1xx成隧道施工方案概述新大成隧道施工方案概述见表一：新大成隧道施工方案表表一2.2工期安排根据上述工期要求，本着“平行作业，全面展开；科学组织，均衡生产；确保工期，力争提前”的原则，开展3个工作面组织施工，实际安排的工期如下：开工日期：2005年8月31日；竣工日期：2007年4月31日；总工期：20个月。
详见“新大成隧道施工进度计划横道图”。
2.3施工劳动力、机械设备的配备及材料计划（1）劳动力使用计划为了保证隧道按期优质地完成，保证施工技术力量到位，技术工种配套、齐全、数量充分，并略有富裕。
新大成隧道两个隧道施工队每队拟上场148人，包括掘进、衬砌、综合三个工班。
掘进工班负责隧道开挖、支护、装碴、运输；衬砌工班负责衬砌，包括模板台车作业、洞防、排水工程、施工混凝土的生产、运输和灌注；综合工班负责风、水、电及设备维修、保养、钢构件加工、场外材料的转运等工作。
各工班劳动力具体安排见附表二、表三、表四：单口掘进劳动力组织及分工表表二单口衬砌劳动力组织及分工表表三单口综合工班劳动力组织及分工表表四（2）主要机械设备配备按照“上场时间提前，保证设备机械设备完好率，有足够的维修调试周期”的原则，根据施工需要，有计划、分批组织进场。
隧道施工机械设备配置情况见表五：（3）主要材料供应计划拟用于隧道施工的主要材料钢筋、水泥应选择国家免检，且供应量大，供应及时厂家供应原材料，材料砂、石料材料应选用运距短、质量有保证、价格实惠地材。
施工中严格按有关进料程序办理，不合格材料严禁进场使用。
（4）施工场地及临时设施布置施工场地平面布置详见“新大成隧道施工平面布置图”。
施工队伍驻地布置在离洞口近，地势平缓，上下班方便处。
临时设施布设应符合施工要求。
隧道每个单口掘进机械设备配置表表五2.4新大成隧道作业循环时间计算根据新大成隧道地质情况（Ⅲ级围岩长度为355m，Ⅳ级围岩长度为2269m，Ⅴ级围岩长度为990.15m），结合我单位实际隧道施工技术水平，隧道作业循环时间的计算如下:隧道作业循环时间的计算考虑超前地质预报、清除危石、测量放线、台车就位、装药连线起爆、通风、初期支护、出碴作业环节，并考虑一定的机动时间和长期有效率。
现对各围岩级别作业循环时间进行计算，详见以下各表：Ⅲ级围岩全断面法开挖作业循环时间表（循环进尺3m）Ⅳ级围岩台阶法开挖作业循环时间表（循环进尺2m）Ⅴ级围岩台阶法开挖作业循环时间表（循环进尺1m）新大成隧道施工进度计划横道图2.5风、水、电供应（1）隧道施工供水系统施工供水通过修建高位水池解决，水池标高高于洞口拱顶标高60m，当水压力不能满足施工要求时，在管路上增设加压泵提升水压。
施工水源采用就近的河流水、峡谷修建拦水坝蓄水或打井取水，用高压泵抽取。
供水管敷设于高压风管同侧，铺设φ120无缝钢管引入隧道用水点。
生活用水以打井取水。
（2）隧道施工供电系统隧道各施工作业面用电接引全线贯通电源，在隧道施工洞口设一配电房，安装1台500KVA变压器，供隧道施工用电。
另外再配置一套完整的自发电源以备用。
照明用电采用单独的照明系统，由洞外变电站引电源进洞，用分支电缆、接线盒接入灯具及投光灯，以满足道路和施工照明需要。
隧道明挖段、进口施工用电规划情况详见下表：隧道施工用电规划表（3）高压供风系统规划在隧道进口配置3台20m3/min电动空压机、明挖处设4台20m3/min电动空压机，分别设空压机房，为隧道开挖、支护等施工提供高压风。
高压风管在进洞前采用φ150mm无缝钢管，在洞分风处设闸阀分风后采用φ120mm无缝钢管，洞高压风管统一悬吊于断面墙脚侧壁处，便于管理及维修，在空压机站设总闸阀，各分风点处设分闸阀。
施工中加强管理防止漏风。
洞风管长度大于1000m时，在管路最低处设油水分离器，定时放出管中的积油和水。
（4）施工通风方案①隧道明挖段施工通风为自然通风，明挖结束后采用压入式通风。
②进口采用压入式通风。
通风机选型配置根据供风量计算，压入式风机可选用2台DT-125型轴流式风机，配电机功率110KW/台。
考虑到管路独头通风距离长，风压损失大，为减少沿程风压损失，选用直径1.4m高强低阻拉链式软风管。
③施工通风规划A、本隧道Ⅳ、Ⅴ级围岩掘进采用台阶法开挖，计划上场20台YT-28高压风枪进行作业。
单台耗风量为3.0 m3/min，机械损风量增大系1.30，工作系数取0.8，需风量为：Q1=20*3*1.3*0.8=62.4m3/min。
B、TK-961湿喷机2台。
耗风量9.0 m3/min，机械损风量增大系1.30，需风量Q2=9*4*1.3=23.4 m3/min。
C、管路耗风量：实际管路长1700m，配件折合成管路长度为170m，理论长度为1870m，耗风量Q3=L*a=1870*0.01=18.7m3/min。
则Ⅲ级围岩总需风量：Q=Q1+Q2+Q3=62.4+23.4+18.7=104.5m3/min。
在新大成隧道出口段设空压机4台，进口段设3台，每台供风量为20m3/min。
2.6砼拌和站拌和站（包括砂石料场）均采用砼进行硬化处理，硬化前对基底进行清理、压实，然后施工10cm厚的碎石垫层，最后施工C15砼面层。
拟在隧道明洞段、进口各设置1座50m3/h的拌和站，每个拌和站设三个料仓。
分别为隧道施工生产砼。
2.7砼构件预制场本隧道需预制的砼构件如隧道水沟、电缆槽盖板数量较大，故在隧道出口处设一砼构件预制场，集中预制本标段所需要的砼构件。
2.8火工品库房在隧道各洞口附近设火工品库房共2处，火工品库房远离施工区域，并按当地公安机关要求办理有关手续。
2.9污水和垃圾处理在各作业面洞外设污水处理池，洞施工排水通过设在洞外的沉淀池净化后按指定地点排放。
各施工现场按环保部门的要求，设置符合要求的化粪池、沉淀池、厕所、垃圾处理场等公共卫生场所及粪便、污水净化设施，对施工区所有驻地的粪便、污水、垃圾、泥浆、工程废料等随时运走或收集处理，并符合环保的要求，自主承担一切费用。
在工程完工后，自动拆除相关设施，恢复现场原有面貌，并作适当的绿化处理或还田。
3既有隧道加固防护施工方案隧道进口段距既有大成隧道约10m，修建洞门时需要拆除部分既有大成隧道端墙，施工需注意加强对既有线的防护、监测，保证既有线运营安全。
3.1加固措施在需加固的地段1榀/0.50m架设钢拱架进行支护。
衬砌背后钻孔压注水泥浆，孔径50mm，间距3m，梅花型布置，孔深为打穿二次衬砌，注浆压力不大于0.5MP。
拱腰至边墙部位采用中空系统锚杆加固，锚杆长3m，间距1.5m，梅花型布置。
3.2加固方案既有隧道加固在断电条件下利用天窗时间作业，施工中对既有隧道设备进行保护。
施工时与运营部门搞好协调，加强施工组织管理。
确保既有线设备和行车安全。
衬砌背后钻孔压注水泥浆作业和拱腰至边墙中空锚杆加固施工采用施工简易移动台架、YT-28风动凿岩机进行施钻，专用压力注浆泵进行注浆。
施工用风采用10m3的燃空压机供风，设增压泵补充水压供洞风钻及其它用水设备使用。
3.3加固方法既有隧道加固施工前必须向铁路部门上报施工方案，经书面同意后，对既有隧道进行检查核对，作好天窗作业时间该加固段围的一切准备工作。
（1）加工简易移动台架边墙施工作业采用刚度大、装拆方便、轻巧等优点的施工台架，施工台架满足钻孔压浆要求。
（2）既有线隧道衬砌背后钻孔压浆施工钻孔为梅花型布置，间距3m。
钻眼前，放出眼孔位置，经检查符合设计要求后方可钻眼。
注浆过程中密切注意衬砌情况，一旦出现变形，立即停止注浆，并采取相应的措施。
（3）既有线隧道中空锚杆加固拱腰至边墙部位采用系统锚杆加固，锚杆为中空式，长3m，间距1.5m，梅花型布置。
（4）既有线隧道加固施工中加强施工组织和管理确保施工安全施工前做好施工组织和安排，建立完善的安全防机制，确保施工及运营安全，在天窗点结束前，停止加固施工并撤除危害行车安全的所有机具。
施工中配备足够的专职安全人员，加强对安全的检查和监督工作，及时发现和处理安全隐患，施工人员严格遵守国家及铁道部有关安全施工规，保证隧道施工安全。
对既有隧道洞设备采取保护,安排专职安全人员跟班作业。
确保既有隧道洞设备安全。
4隧道工程施工工艺和方法4.1 超前地质预报与补充地质调查本标段隧道存在断层破碎带、浅埋、突水、煤窑采空区、煤层瓦斯等，加强对有害气体的监测，施工期间应进行超前地质预报工作，以指导施工，确保施工质量、安全和进度。
为了制定合理的施工处理方案，实行动态施工，确保施工安全，确定采用超前水平钻孔和TSP-203、地质雷达、红外线探水仪等物探方法进行综合预测预报。
现场成立施工地质预测及预报小分队，由从事多年隧道施工和地质工作的专业技术人员组成，并聘请富有实践经验和地质资料判释能力的专家作指导。
隧道综合超前地质预测预报的工作和流程如下图。
隧道综合超前地质预测预报流程图超前地质预报是制定施工方案和工程措施的主要依据，也是隧道施工的一道重要工序。
隧道施工中，不良地质地段上述各种预报手段并用，一般地段以掌子面地质素描和水平超前钻孔为主（1）补充地质调查是在设计提供的地质资料的基础上，实地调查核实：不同地层、岩性、岩层产状在隧道地表的出露及接触情况。
（2）掌子面地质调查及地质素描调查岩层性质、岩层产状、岩体结构、岩体节理等实际状况及地质构造的变化特征，初步预测掌子面前方的断层，不同岩层的接触面出现位置及前方围岩的稳定性等。
（3）TSP-203地质预报系统TSP-203是利用地震波进行长距离探测的一种方法。
