玻璃钢船艇工艺
玻璃钢船艇模具制作工艺流程
欢迎阅读玻璃钢船艇模具制作工艺流程二、防潮层，批嵌腻子，喷易打磨胶衣1、糊防潮层：在木模表面上糊2层400g玻璃纤维布，用于加固木模强度，防止模具表面变形及防潮。
在玻璃钢固化后，再进行表面外理（如棱角、毛刺、重叠等）。
2、在胎膜上批嵌原子灰：在原子灰中加入适量固化剂，一般每桶原子灰在20℃的条件下，加入固化剂用量为2%，然后搅拌均匀，涂抹在胎膜上，用软管或挎尺照模型形状，将其挎圆顺，光滑。
反复按以上顺序操作，直至胎膜达到理想形状。
3、喷易打磨胶衣：打磨完成后，将胎膜表面灰尘、杂物清理干净后，将易打磨胶衣（产品胶衣可替代）均匀地喷涂在胎膜表面。
a)定）。
b)c)41光为止(2、抛光：用1号研磨剂均匀涂在胎模表面，用羊毛抛盘进行抛光，杜绝漏抛，1号研磨剂结束后再使用3号研磨剂，进行抛光清理干净。
3、脱模蜡处理：通常使用固体蜡和液体蜡两种。
a)固体蜡(8号蜡)一般以回旋法的方式用海绵擦拭，为了防止表面残留的蜡液引起厚度的增加，我们在上完第一层蜡以后通常要等半小时左右，使蜡完全渗透里层后，再用干净的线头擦去多余的蜡液，然后再上第二遍。
固体蜡在使用过程中擦的次数较多，一般15~16遍左右。
b)液体蜡(水蜡)一般以回旋法的方式用线头擦拭，它形成蜡模的时间较短，价格较昂贵，可以连续擦拭，液体蜡通常只需3~4次即可。
3、抛光：一般分别使用1号蜡、3号蜡进行两次抛光。
模型擦拭干净，将干净的4完毕后12、胶衣喷完后1－3小时，等胶衣固化后，表面基本不粘手或12小时之内进行首层铺层。
3、将调配好的树脂液涂刷到模具胶衣，随即铺一层短切毡(一般第一层不用纤维布；防止在模具表面上留下布印痕)。
用刷子、滚筒工具仔细滚压，排出气泡。
玻璃纤维是以GC－M－M－R－M－R－M……(GC表示胶衣，M表示短切毡，R表示玻璃纤维布)的积累方法进行逐层糊制的。
4、糊制过程中，要严格控制每层树脂胶液的用量，既要充分浸润纤维，又不能过多。
含胶量高，气泡不易排除，而且造成固化防热大，收缩率大，一般规定玻璃纤维短切毡的成型胶量为65%-70%，方格布为50%-55%。
玻璃钢船舶成型通用工艺文件
玻璃钢船舶成型通用工艺文件玻璃钢船舶成型通用工艺文件本厂建造的玻璃钢船舶，必须在材料、技术、工艺、质量和安全诸方面遵循中华人民共和国船舶检验局《纤维增强塑料船建造规范》和中国船级社《小艇入级与建造规范》之要求，为此制定本通用工艺文件，现予以公布并贯彻实施。
一、船艇玻璃钢层板的机械强度以玻璃纤维增强的玻璃钢层板，其树脂含量应在35-52%范围内，其机械强度应符合下列要求：抗拉强度>180 N/mm2抗拉模量>1100 N/mm2抗弯强度>180 N/mm2抗弯模量>1100 N/mm2抗压强度>120 N/mm2抗压模量>7000 N/mm2二、玻璃钢原材料采购和仓贮规定1、用于建造船艇的不饱和聚脂，必须从具有船检部门认可的船用树脂生产厂家或供应商处采购；2、用于建造船艇的玻璃纤维增强材料（布或毡）必须选用具有良好工艺性，并经船检部门认可的无碱玻璃纤维或增强型中碱玻璃纤维的织物；3、树脂采购应注意供应商提供的生产日期。
从生产日期至本厂使用日期之间的仓贮时间，原则上不超过三个月，在日常气温偏低时，最多的不超过六个月；4、原材料仓库应确保通风、干燥，避免阳光直射并具有控温和消防设施；5、固化剂中的引发剂和促进剂原则上应分开存放并标识清楚；6、玻璃纤维材料应使用垫仓板离地架空存放。
三、配料工序操作规程1、确认从仓库领用的固化剂（引发剂和促进剂）类型，并按生产厂技术文件的规定确定配比量，亦可根据操作条件和环境温差做适当调整；2、引发剂的用量：采用过氧化环已酮不超过树脂重量的4%，采用过氧化甲乙酮不超过树脂重量的2%；3、钴盐（钴水）促进剂的用量：根据施工环境合理选用，在较适宜的环境温度15-250C时施工建议由树脂重量的2.5~4%进行试用，并视固化情况作适当调整至最佳，在冬季、夏季施工时必须通过小样试验来确定其用量；4、配料时通常先在树脂中加入促进剂，并搅拌均匀后方可使用，切忌引发剂和促进剂同时加入；5、视糊制船艇或其他产品的大小，确定树脂的用量，但一次配胶量不宜过多，应分批配制，以避免不必要的浪费；6、胶衣与固化剂的配比与树脂相同；7、颜料糊在本色胶衣树脂中的投入量，一般为胶衣重量的4%左右，深颜色糊可适当减少，浅颜色糊可适当增加，以产品色泽鲜艳为宜。
玻璃钢船制作工艺
玻璃钢船制作工艺玻璃钢船艇是玻璃钢产品中的主要种类，由于船艇尺寸较大，弧面多，玻璃钢手糊成型工艺能一体成型，很好地完成船艇的建造。
关键词：玻璃钢船艇；模具设计；工艺设计由于玻璃钢质轻，耐腐蚀，可整体成型等优点，十分适合建造船艇，因而在开发玻璃钢产品时，往往把船艇作为首选目标。
按用途分，玻璃钢船艇主要有以下几类：（1）游乐船。
用于公园水面及水上旅游景点。
小型的有手划船、脚踏船、电瓶船、碰碰船等；供众多游客集体游览用的有大中型游览观光及富有古建筑情趣的画舫船等，此外还有高档次的家用游艇。
（2）快艇。
用于水上公安航行执法及水面管理等部门巡逻执勤，也作为快速客运及水上带刺激性的游乐之用。
（3）救生艇。
作江、海航行的大中型客货运输及海上石油钻井平台必须配备的救生设备。
（4）渔业用船。
用于捕鱼、养殖及运输等。
（5）军用艇。
用于军事用途，例如扫雷艇，就十分适合用无磁性的玻璃钢建造。
（6）运动艇。
用于运动及体育比赛帆板、赛艇、龙舟等。
由于我国江河湖泊众多，海岸线长，海域辽阔，玻璃钢船艇有广阔的发展前景。
生产玻璃钢船艇较一般玻璃钢产品繁琐，由于是涉及到人身及财产安全的交通、游乐工具，因此生产企业必须具有工商行政管理部门颁发的营业执照，且要获得地方船舶检验部门对生产条件的检查及认可，也就是说必须具有相关生产资质才能投产。
当完成船艇产品设计工作后，由玻璃钢专业技术人员进行模具设计及船艇建造工艺设计。
模具设计首先根据船艇生产数量确定模具性：如生产批量较多，可制作经久耐用的玻璃钢模具。
在设计模具时，须根据船型复杂程度及脱模需要将模具设计成整体式或组合式，并根据搬移需要设置滚轮。
根据船艇尺度大小和刚度需要定出模具厚度及加强筋用材、断面尺寸。
最后编写出模具建造工艺文件。
在模具用材上，玻璃钢模具应考虑到脱模敲击及反复经受制品固化时的放热量等因素。
选用既有一定韧性又能耐热的树脂品种，如专用的模具树脂、模具胶衣等。
船艇建造工艺设计包括以下内容：（1）根据船艇使用性能及防老化性能等要求选择适宜的合成树脂及增强材料品种、牌号、规格，并根据壳板厚度作出相应的铺层设计。
玻璃钢艇制造工艺原则
玻璃钢艇制造原则工艺目录前言 31.原材料仓库和施工场地 32.原材料 33.玻璃钢艇制造 44.玻璃钢艇的检验11前言：玻璃钢是一种由玻璃纤维为增强材料，树脂作为粘接剂的非金属复合材料，它具有比重小、耐腐蚀、易成形、表面光顺、色彩鲜艳优点。
但也存在弹性模量小、力学性能不稳定、塑性小、对开口、转角等处应集中敏感等缺点，用玻璃钢制造船既要充分发挥玻璃钢的优点，又要避免玻璃钢自身的缺点可能对艇船造成的不利影响，使制造出来的艇船既保证结构强度，稳性航行性能等各项要求，又满足世界游艇制造中强调款式新颖、外形美观、装修豪华舒适等较高层次的要求，因此必须对玻璃钢艇船的制造进行全过程质量控制、特制订本工艺原则。
1.原材料仓库和施工场地：1.1 储芷树脂和增强材料的库房应保持低温、干燥和清洁、材料在使用前应按照材料制造厂的说明书要求保持密封和一定的温度、湿度要求。
1.2 玻璃钢成型车间必须无阳光直射、明亮、清洁和通风，并具有通风及防粉尘设备。
1.3 玻璃钢成型环境温度应为10～32℃，相应湿度不大于80％，在施工场地应装有完好的温、湿度计。
1.4 车间内严禁明火作业，并应配有报警及灭火装置，一定需要明火作业的部件，必须在车间统一规定的区域内施工，并备好灭火设备，绝对禁止在玻璃钢成型区域明火作业。
2.原材料:2.1 制造玻璃钢船的主要材料（聚酯树脂、环氧树脂、增强玻璃纤维材料、各种辅助剂、硬质闭孔泡沫塑料等）均需由中国船检认可的材料制造厂生产，各项性能指标应符合有关规范要求。
本厂采购入库时必须具有质量合格证书，凡未经船检认可及没有质量合格证书的上述材料不准用于船上。
2.2 材料启用时，应认真检查出厂日期，凡超过材料制造厂规定的使用期限或变质的材料不准用于船上。
2.3 所有预埋件在使用前都必须经过表面处理，铁质件应除锈去污，木材进行防腐干燥处理，避免采用铜材料作预埋材料。
2.4 使用木质材料作预埋件时，应采用胶合板类材料，避免用硬木作结构芯材。
玻璃钢船艇建造工艺技术
玻璃钢船艇建造工艺技术玻璃钢船艇，又称玻璃钢船，是一种以玻璃纤维增强剂和树脂为主要成分的复合材料船只。
相比传统的金属船艇，玻璃钢船艇具有结构轻，抗腐蚀，耐久性强等优点，因此在各个领域的航海活动中广泛应用。
玻璃钢船艇的建造工艺技术主要包括以下几个步骤：1. 设计和模具制作：根据船艇的用途和需求，通过计算和绘图确定船艇的尺寸和结构，同时制作船艇的模具，用于后续的制造过程。
2. 原材料准备：玻璃纤维和树脂是制作玻璃钢船艇的主要原材料，需要根据不同的需求选择合适的配比和品牌。
同时，还需要准备其他辅助材料，如填料、增稠剂等。
3. 玻璃纤维制备：首先将玻璃纤维切割成适当的长度和形状，然后用特定的工艺方法将其编织成网格状，以提高整体的强度和韧性。
4. 船体制造：将预先制作好的模具放置在工作台上，然后涂抹一层树脂胶液，并铺上一层玻璃纤维网格。
重复涂胶和铺网的步骤，直至船体达到预期的厚度。
最后，经过一段时间的固化，船体即可脱离模具。
5. 加工和装配：将船体进行修整和修理，去除可能存在的毛刺和瑕疵。
然后，进行船艇各个部位的装配工作，如安装船座、船舵、推进装置等。
6. 表面处理：为了提高玻璃钢船艇的耐候性和外观，还需要对船体进行表面处理。
常见的方法有磨光、喷漆和涂层等。
7. 测试和质量控制：在船艇制造完成后，需要对其进行各项测试以确保其性能和质量。
常见的测试项目包括强度测试、耐久性测试和漏水测试等。
总的来说，玻璃钢船艇的建造工艺技术较为复杂，需要严格的工艺流程和高技术水平。
通过合理的设计和制造，可以制造出质量优良、性能稳定的玻璃钢船艇，满足不同领域对船艇的需求。
玻璃钢游艇制作工艺

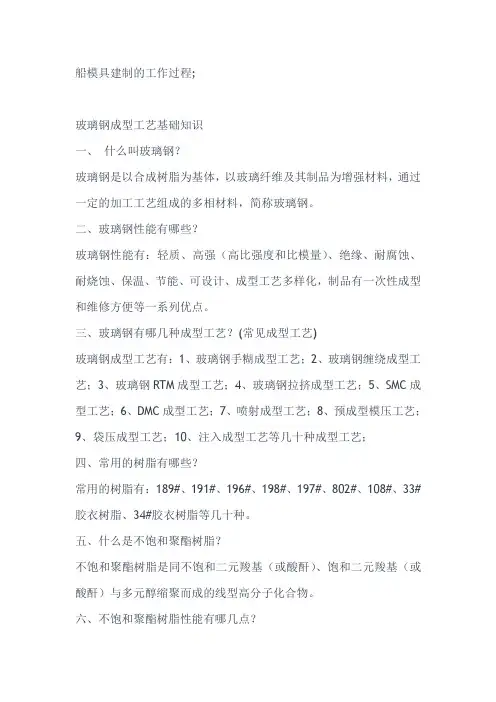

船模具建制的工作过程;玻璃钢成型工艺基础知识一、什么叫玻璃钢？玻璃钢是以合成树脂为基体，以玻璃纤维及其制品为增强材料，通过一定的加工工艺组成的多相材料，简称玻璃钢。
二、玻璃钢性能有哪些？玻璃钢性能有：轻质、高强（高比强度和比模量）、绝缘、耐腐蚀、耐烧蚀、保温、节能、可设计、成型工艺多样化，制品有一次性成型和维修方便等一系列优点。
三、玻璃钢有哪几种成型工艺？(常见成型工艺)玻璃钢成型工艺有：1、玻璃钢手糊成型工艺；2、玻璃钢缠绕成型工艺；3、玻璃钢RTM成型工艺；4、玻璃钢拉挤成型工艺；5、SMC成型工艺；6、DMC成型工艺；7、喷射成型工艺；8、预成型模压工艺；9、袋压成型工艺；10、注入成型工艺等几十种成型工艺；四、常用的树脂有哪些？常用的树脂有：189#、191#、196#、198#、197#、802#、108#、33#胶衣树脂、34#胶衣树脂等几十种。
五、什么是不饱和聚酯树脂？不饱和聚酯树脂是同不饱和二元羧基（或酸酐）、饱和二元羧基（或酸酐）与多元醇缩聚而成的线型高分子化合物。
六、不饱和聚酯树脂性能有哪几点？不饱和聚酯树脂性能有：1、液体树脂性能；2、树脂浇铸体性能；3、玻璃钢性能。
七、液体树脂性能指的是什么？液体树脂性能指的是：外观、酸值、粘度（25℃）、固体含量、凝胶时间（25℃）、热稳定性。
八、树脂浇注体性能指的是什么？树脂浇铸体性能指的是：巴柯尔硬度、热变形温度、耐热性、耐化学性（耐碱性）。
九、为什么玻璃钢增强材料选用玻璃纤维为重要材料？玻璃纤维是一种高强度的增强材料，由于具有许多独特的性能，特别是玻璃纤维与树脂复合后，所得制品的强度、刚度、耐热性、抗冲击性、成型收缩率等性能都获得很大的改善。
十、玻璃纤维种类有哪些？玻璃纤维种类有：E玻璃纤维、C玻璃纤维、A玻璃纤维、S玻璃纤维、耐碱玻璃纤维等。
十一、E玻璃纤维应用与性能E玻璃纤维是一种铝硼硅酸盐纤维，其碱金属氧化物的含量小于0.8%，有较高的强度、较好的耐老化性和良好的电性能，它的缺点是易被稀无机酸侵蚀。
六米玻璃钢船制作方法
六米玻璃钢船制作方法
玻璃钢船是利用玻璃纤维增强树脂（也称为玻璃钢）制作而成的船只，具有轻质、高强度、耐腐蚀等特点。
下面是六米玻璃钢船制作的一般方法：
1. 设计：根据船只的用途和要求，制定船体的设计方案，包括船体结构、尺寸、配重等。
可以借鉴现有的船艇设计方案。
2. 制作船体：使用模具将玻璃纤维布固定在船体模板上，并涂上玻璃钢树脂浆料，使其渗透到纤维布中。
待固化后，使用手工或机器进行修整，包括打磨和修补。
3. 安装配件：根据设计方案安装船舱、船体结构支撑件和其他必要的配件，如桅杆、舵、水箱等。
4. 涂装：在船体表面涂上适当的玻璃钢树脂涂料，以提高船体的防水和耐腐蚀性能。
5. 安装机械设备：根据船只用途，安装相应的发动机、推进器、控制系统等机械设备。
确保机械设备的合理布置和良好运行。
6. 测试和调整：在船只制作完成后进行各项测试，包括船体强度测试、启动测试、操纵测试等。
根据测试结果进行必要的调整和优化。
最后，根据客户需求，完成船只的内饰装潢和设备安装，确保船只的整体功能和外观质量。
玻璃钢船制作方法
玻璃钢船制作方法一、玻璃钢船的概述• 1.1 玻璃钢船的定义• 1.2 玻璃钢船的优势• 1.3 玻璃钢船的应用领域二、玻璃钢船的材料及制备2.1 玻璃纤维增强塑料（FRP）• 2.1.1 玻璃纤维的特性• 2.1.2 树脂的选择• 2.1.3 玻璃纤维增强塑料的制备过程2.2 制备玻璃钢船的工艺流程• 2.2.1 模具制备• 2.2.2 基层处理• 2.2.3 玻璃纤维增强塑料的浸渍• 2.2.4 固化与硬化• 2.2.5 后续处理三、玻璃钢船制作中的技术要点3.1 模具制备技术• 3.1.1 模具的选材与制作要求• 3.1.2 模具的制备步骤3.2 基层处理技术• 3.2.1 基层处理的目的• 3.2.2 基层处理的方法3.3 浸渍技术• 3.3.1 浸渍工艺的选择• 3.3.2 浸渍工艺的步骤3.4 固化与硬化技术• 3.4.1 固化与硬化的基本原理• 3.4.2 固化与硬化的条件控制四、玻璃钢船的质量控制4.1 原材料质量控制• 4.1.1 玻璃纤维的质量检测• 4.1.2 树脂的质量控制4.2 制造工艺质量控制• 4.2.1 浸渍工艺的控制• 4.2.2 固化与硬化过程的控制4.3 最终成品质量检验• 4.3.1 外观检查• 4.3.2 物理性能测试五、玻璃钢船制作技术的发展趋势• 5.1 制作工艺技术的改进• 5.2 新型材料的应用• 5.3 自动化生产技术的发展结论通过本文对玻璃钢船制作方法的深入探讨，我们可以得出结论，玻璃钢船在制造工艺、材料选择和质量控制等方面都有一定的技术要点和发展趋势。
随着科技的不断进步，玻璃钢船制作技术将会更加完善，为船舶行业的发展带来新的机遇和挑战。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
手糊成型工艺是目前使用最多，也是最基本的工艺。
在船艇的制造过程中，由于船艇尺寸都比较大，除了帆船之类小型制品可以用模压法成型外，几乎大多数船艇都用手工糊制法成型的。
玻璃钢船艇手糊成型工艺的要点是：
（1）船体所用原材料必须耐水性好。
如合成树脂须用耐水性好的品种，增强材料须用耐水性好的无碱玻璃纤维或用经增强型浸润剂处理的中碱玻璃纤维制品。
（2）船体是纵向受力为主的构造物。
再增强材料选用上应充分利用玻璃钢受力方向可设计性这一特点，选用单向为主的增强材料（如采用经纱：纬纱＝4：1的单向布），使船体纵向强度可成倍提高，并可降低成本。
（3）喷涂胶衣层时，由于船艇表面积大，喷涂时间较一般产品长，必须充分掌握好胶衣层的固化程度，防止产生皱皮等弊病。
（4）由于船艇手糊作业时间较长，因此必须控制好树脂的凝胶时间，最好能在操作完毕后10～15min 凝胶为宜。
这就必须控制好促进剂的加量，防止过早或过迟凝胶。
（5）船艇（特别是模具）都较厚，操作时有一次成型及分次成型的做法。
一次成型时，厚度应控制在5mm以下，否则固化放热量太大会影响玻璃钢性能。
分次成型是每次成型一定厚度即停下，待固化后玻璃
钢放热温度降到室温后再继续进行，直到完成设计厚度。
国外常用分次成型法，更能保证质量。
（6）较大的船艇必须事先制作和搭设悬挂式脚手架于阴模内，以使作业人员入内操作。
必须注意脚手架、跳板的洁净，人员也应更换专用工作鞋进入，防止带进垃圾。
（7）因玻璃纤维布经纬向强度差别较小，在铺设时不必采用经纬方向交替铺设法。
（8）船艇壳体必须在龙骨、加强筋、机座等全部完成后才可脱模。
脱模后应放置在与艇型相配的专用胎架上并加软性衬垫，以防变形。
（9）船体凡开孔处（如舱轴孔、海底门等）必须做到水密，防止渗漏。
（10）由于船艇体积较大，脱模时必须特别注意，以防损坏。
我国江河湖泊众多，而且海岸线长，海域十分辽阔。
对此，我国的玻璃钢船艇产业将有广阔的发展空间和良好的发展前景。
由于玻璃钢材质轻，耐腐蚀，可整体成型等优点，十分适合建造船艇。
因而在船艇产品设计及建造时，往往把玻璃钢材料作为首选目标。
玻璃钢船艇按用途分主要有以下几类：
（1）游乐船。
用于公园水面及水上旅游景点。
小型的有手划船、脚踏船、电瓶船、碰碰船等；供众多游客集体游览用的有大中型游览观光及富有古建筑情趣的画舫船等，此外还有高档次的家用游艇。
（2）快艇。
用于水上公安航行执法及水面管理等部门巡逻执勤，也作为快速客运及水上带刺激性的游乐之用。
（3）救生艇。
作江、海航行的大中型客货运输及海上石油钻井平台必须配备的救生设备。
（4）渔业用船。
用于捕鱼、养殖及运输等。
（5）军用艇。
用于军事用途，例如扫雷艇，就十分适合用无磁性的玻璃钢建造。
（6）运动艇。
用于运动及体育比赛帆板、赛艇、龙舟等。
玻璃钢船艇是玻璃钢产品中的主要种类，玻璃钢制品的成型工艺也很多。
目前，国内外常用的玻璃钢制品成型方法，有手糊成型工艺、喷射成型工艺、模压成型工艺、模压料成型工艺、纤维缠绕成型工艺、卷管成型工艺、袋压成型工艺、树脂浇铸及注射成型工艺、RTM成型工艺、拉挤成型工艺、板材及管道连续成型工艺、增强反应注射模塑成型工艺、弹性体贮脂模塑成型工艺，以及胶接和连接技术、夹层结构制作技术等等。
生产玻璃钢船艇与一般的玻璃钢制品相比，生产过程较为繁琐。
由于船艇尺寸较大，弧面也较多，需要一种可以使产品一体成型的工艺，玻璃钢手糊成型工艺正符合这一条件，它可以很好地完成玻璃钢船艇的制造工作。
到目前为止，手糊成型工艺已经成为了玻璃钢船艇制造中的主要工艺之一。
游艇上奔跑发表于：2010-05-24 17:20:35 点击：1447
复材在线原创文章，转载请注明出处
目前大多数现成游艇都是用聚酯树脂作粘接剂，用玻璃纤维增强的复合结构。
这种艇使用期长，不易磨损，价格相对而言并不贵，而且维修简单。
通常这种现成的艇采用手糊法成型，按大小不同，厚度从3/16英寸到1/2英寸不等。
形状也是多种多样的，有泡沫塑料夹芯结构，轻木夹芯的，聚氧乙烯夹芯的和木芯的双层壳艇体。
小些的艇体其夹芯部分就有足够的浮力，支撑着游艇而不会沉入海底。
但是在较大的艇上就不行了。
夹芯减少了实心玻璃纤维艇体所具有的共振传声特性，使较薄的艇壳增加了硬度，并有可能减轻重量。
由于这种结构需要大量的人工，因此有夹芯结构的艇体要比一般的实心玻璃纤维艇体的成本高一些。
径断面上的轻木夹芯可以和玻璃钢一起用于坚挺的甲板、舱顶等大面积平坦的地方。
还有一种夹芯材料就是聚氯乙烯泡沫塑料，它可以是薄片形的，也可以是被胶结起来的平纹织物，与径断面上的轻木夹芯相似。
聚氯乙烯不透水，耐腐蚀性强，比轻木夹芯还轻。
聚酯树脂是使用在玻璃钢艇体上的一种粘合剂，但其有效期限、水密性能和粘合强度都及不上环氧树脂。
但环氧树脂价格太高，而且可能会损伤操作者的皮肤，现在一般很少使用。
不过环氧树脂作为粘合剂则具有不透水性，它对木制艇体，木芯和轻木芯的双层壳艇体，仍不失为一种有价值的粘合剂。
木芯的双层艇体与轻木和聚氯乙烯芯的不同。
后二者是靠夹芯来增加其强度，而木芯往往是一个没有框架结构的狭板条钉成的艇体。
这些板条一般都是二级木材，内外层的玻璃钢覆层对夹芯也起保护作用，并大大增加了强度，使艇体形成了一个坚固的整体。
舱壁和艇体的生产方法一样，用玻璃胶带使其固定在完整的艇体上，以增加艇体的横向强度。
这种结构形式使得它能适应于小车间和业余爱好者制作，因为用大块木材制造木船和用硬模制造玻璃钢艇体的方法正在被淘汰。
对木芯的艇体来说，聚丙烯织物要胜过玻璃纤维。
因为聚丙烯织物的粘合力强，容易铺平，重量轻，在磨平时不会产生有害的“玻璃微粒”；它要比玻璃纤维的艇体花费大些，但是从整个游艇的费用来看，
只是一个无关重要的因素。
如果与环氧树脂结合使用，用于木夹芯结构的话，就可以成为最好的一种覆层了，它比一般玻璃纤维增强塑料的韧性好，但不适用于实心塑料的艇体上。
几年前，在美国西海岸发现了另一种类型的结构：即在泡沫塑料上覆一层玻璃钢作外板，用于建造艇体。
其优点为把艇体夹芯的硬度和包在外面的玻璃钢的硬度结合在一起。
毫无疑问，其它方法也正在不断地被创造出来，不过其中有不少的方法需要用一般小船厂和业余制作者所部具备的设备和工具。
由此看来，玻璃钢和有夹芯结构的复合材料艇体将会被长期使用。
