一、产品概述：
预作用灭火系统是由火灾报警探测系统和预作用报警阀组组成的自动喷水灭火系统。
预作用灭火系统采用闭式喷头，司应状态下系统侧的管网内无水，一是防止误喷造成对保护区域的水溃损失，二是防止冬天结冰冻坏水管及喷头。
当烟感探测器或手动报警按钮触发后消防报警主机接收到报警信号即向雨淋阀上的电磁阀发出开启信号，电磁阀开启使雨淋阀动作而使水流进入管网到达每一处喷头，系统即转化为一般的湿式系统，当火势变大使喷头爆裂洒水完成灭火。
1只感烟。
预作用报警阀工作原理
预作用报警阀工作原理
报警阀是一种在系统中发挥保护作用的装置，它能在系统压力超过设定值时触发报警，以防止系统过载或故障。
其工作原理通常包括以下几个步骤：
1. 压力感应器：报警阀内置有压力感应器，用于检测系统压力情况。
当系统压力超过设定值时，感应器会自动发出信号。
2. 信号转换：感应器发出的信号经过转换装置，被转换为能够触发报警的信号。
这个转换装置可采用机械、电子或电气方式实现。
3. 报警器：转换后的信号被传送到报警器。
报警器可以是声音报警器、光闪报警器或数字显示屏等形式。
它们通过发出声音或闪烁的光来进行报警，提醒操作人员系统存在压力异常。
4. 报警信号处理：报警信号可以通过有线或无线方式传输给监控系统或控制盘。
这样，操作人员能够及时获得系统异常情况的信息，进而采取相应的措施。
5. 复位功能：一旦系统压力恢复正常，报警阀会自动复位，停止报警。
操作人员也可以手动复位报警阀，使其恢复正常状态。
总之，报警阀通过感应器检测系统压力，并通过转换装置、报警器和信号传输实现系统异常报警。
这种工作原理有效地保护系统免受过载和故障的影响，并提醒人员及时采取措施保护系统的安全运行。
预作用报警阀工作原理

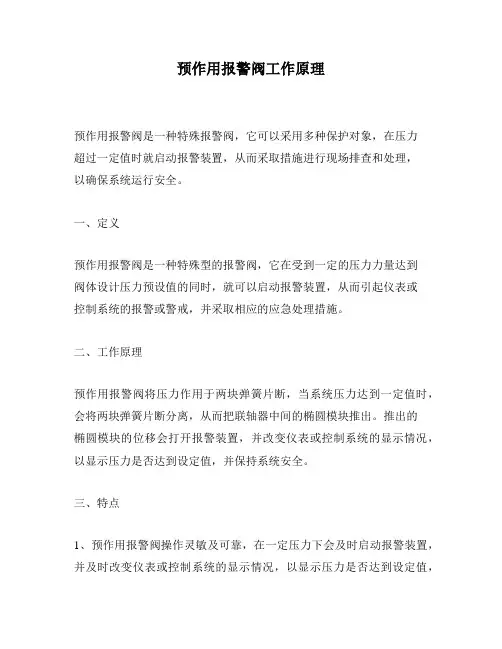

预作用报警阀工作原理
预作用报警阀是一种特殊报警阀，它可以采用多种保护对象，在压力
超过一定值时就启动报警装置，从而采取措施进行现场排查和处理，
以确保系统运行安全。
一、定义
预作用报警阀是一种特殊型的报警阀，它在受到一定的压力力量达到
阀体设计压力预设值的同时，就可以启动报警装置，从而引起仪表或
控制系统的报警或警戒，并采取相应的应急处理措施。
二、工作原理
预作用报警阀将压力作用于两块弹簧片断，当系统压力达到一定值时，会将两块弹簧片断分离，从而把联轴器中间的椭圆模块推出。
推出的
椭圆模块的位移会打开报警装置，并改变仪表或控制系统的显示情况，以显示压力是否达到设定值，并保持系统安全。
三、特点
1、预作用报警阀操作灵敏及可靠，在一定压力下会及时启动报警装置，并及时改变仪表或控制系统的显示情况，以显示压力是否达到设定值，
保证系统安全。
2、预作用报警阀能够对多种设备和装置进行压力控制和保护，具有安
全可靠、无故障使用、可靠性高等优点，可以有效防止发生报警现象。
3、预作用报警阀可以设置上限和下限，降低管道、设备和系统的运行
风险，并具有抗冲击、耐腐蚀的性能。
四、用途
预作用报警阀主要用于各种机械、石油、化工、电站、汽车发动机等
压力容器及管路的抗冲击、耐腐蚀以及液体的预作用报警保护。
它可
以有效的预防压力变化给仪表和控制系统带来的危害和损失。
预作用报警阀工作原理

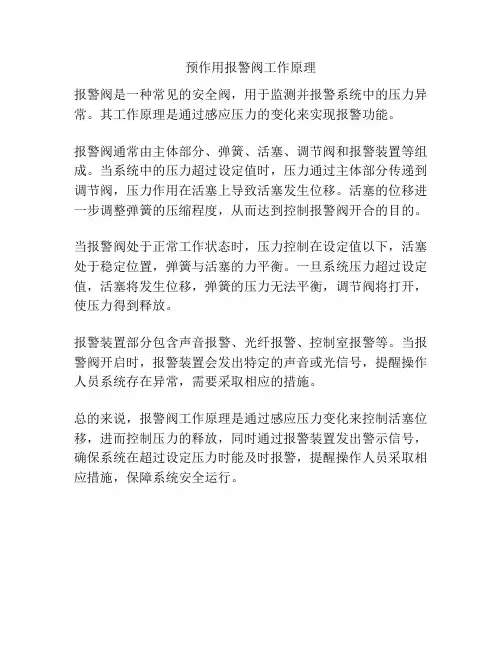

预作用报警阀工作原理
报警阀是一种常见的安全阀，用于监测并报警系统中的压力异常。
其工作原理是通过感应压力的变化来实现报警功能。
报警阀通常由主体部分、弹簧、活塞、调节阀和报警装置等组成。
当系统中的压力超过设定值时，压力通过主体部分传递到调节阀，压力作用在活塞上导致活塞发生位移。
活塞的位移进一步调整弹簧的压缩程度，从而达到控制报警阀开合的目的。
当报警阀处于正常工作状态时，压力控制在设定值以下，活塞处于稳定位置，弹簧与活塞的力平衡。
一旦系统压力超过设定值，活塞将发生位移，弹簧的压力无法平衡，调节阀将打开，使压力得到释放。
报警装置部分包含声音报警、光纤报警、控制室报警等。
当报警阀开启时，报警装置会发出特定的声音或光信号，提醒操作人员系统存在异常，需要采取相应的措施。
总的来说，报警阀工作原理是通过感应压力变化来控制活塞位移，进而控制压力的释放，同时通过报警装置发出警示信号，确保系统在超过设定压力时能及时报警，提醒操作人员采取相应措施，保障系统安全运行。
预作用报警阀工作原理
预作用阀系统
一、概述
预作用系统是将火灾自动探测报警技术和自动喷水灭火系统结合起来，在系统中安装闭式洒水喷头。
在未发生火灾时该系统管道内通常充有低压空气或氮气以供监测，故系统具有干式系统的特点。
因此它适用于安装在那些既需用水灭火但又绝对不允许发生火灾跑水的地方。
例如：图书馆、档案室、贵重物品储藏室、电脑机房等处。
还可替代干式系统安装在高温严寒冰冻等地区。
二、工作原理
预作用系统预作用阀是由雨淋阀和湿式报警阀上下串接而成，雨淋阀位于供水侧，湿式报警阀位于系统侧而成为预作用阀组。
系统由预作用阀、水力警铃、压力开关、空压机、空气维护装置、信号碟阀等组成，安装闭式洒水喷头，并以常用的探测系统作为报警和启动的装置。
其动作原理：一旦发生火灾，安装在保护区感温感烟火灾探测器发出火灾报等信号。
火灾报警控制器或消防控制中心，接到报警信号后发出指令打开雨淋阀上电磁阀，使雨淋阀开启，压力水流进系统侧管网，变成湿式喷水系统，同时水力警铃发出报苦，压力开关动作反馈给控制中心显示管路已充水，并启动消防泵。
此时管道上安装闭式洒水喷头尚未释放，不会喷水。
人尚可主动地经主管人员采取适当行动将火扑灭，避免喷头动作水渍造成的损失。
如果火灾控制不住继续发展，致使闭式喷头玻璃球动作喷水，水泵自动启动。
火灾扑灭后，应将电磁阀关闭,使雨淋阀关闭,并排除管中的水使系统充气压力保持在0.03-0.05MPa范围内，恢复准工作状态。
四、安装、调试、维护
4．1安装4．2调试4．3维护。

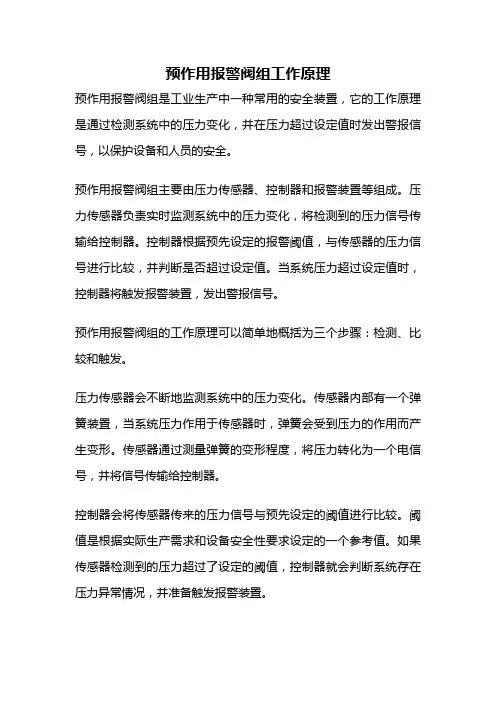

预作用报警阀组工作原理
预作用报警阀组工作原理预作用报警阀组是工业生产中一种常用的安全装置，它的工作原理是通过检测系统中的压力变化，并在压力超过设定值时发出警报信号，以保护设备和人员的安全。
预作用报警阀组主要由压力传感器、控制器和报警装置等组成。
压力传感器负责实时监测系统中的压力变化，将检测到的压力信号传输给控制器。
控制器根据预先设定的报警阈值，与传感器的压力信号进行比较，并判断是否超过设定值。
当系统压力超过设定值时，控制器将触发报警装置，发出警报信号。
预作用报警阀组的工作原理可以简单地概括为三个步骤：检测、比较和触发。
压力传感器会不断地监测系统中的压力变化。
传感器内部有一个弹簧装置，当系统压力作用于传感器时，弹簧会受到压力的作用而产生变形。
传感器通过测量弹簧的变形程度，将压力转化为一个电信号，并将信号传输给控制器。
控制器会将传感器传来的压力信号与预先设定的阈值进行比较。
阈值是根据实际生产需求和设备安全性要求设定的一个参考值。
如果传感器检测到的压力超过了设定的阈值，控制器就会判断系统存在压力异常情况，并准备触发报警装置。
当控制器判断系统压力超过设定值时，它会发出触发信号，将报警装置激活。
报警装置可以是声光报警器、电子蜂鸣器或远程报警系统等，它们会发出高频声音、闪光灯或通过网络传输警报信息，提醒操作人员或相关人员及时采取措施，防止事故的发生。
预作用报警阀组的工作原理可以应用于各个领域，如石油化工、电力、冶金、医药等。
通过预作用报警阀组的安装和使用，可以及时发现和处理系统中的压力异常情况，保护设备和人员的安全。
总结一下，预作用报警阀组的工作原理是通过检测系统中的压力变化，并在压力超过设定值时触发报警装置，发出警报信号。
它由压力传感器、控制器和报警装置等组成，通过检测、比较和触发三个步骤实现报警功能。
预作用报警阀组在工业生产中具有重要作用，可以及时发现系统中的异常情况，保护设备和人员的安全。
《雨淋报警阀说明》
雨淋报警阀的操作规程一：雨淋报警阀的结构组成ZSFG型雨淋阀组主要由水源控制阀(蝶阀)、雨淋阀、手动应急装置、自动滴水阀、排水球阀、供水侧压力表、控制腔压力表等组成。
雨淋阀结构原理图注：信号蝶阀（1）为防止火灾误报造成的损失一般处于关闭状态，火灾发生时由专人启动该信号阀。
二：雨淋报警阀工作原理三：雨淋报警阀的维护与保养1.维护与保养1)阀瓣密封件的清洗或更换：用不含腐蚀的洗涤剂清洗橡胶密封件，如发现密封件已经磨损应给予更换。
2)阀座的清洗和更换：必须对阀座进行清洗，并检查是否损坏，如发现有裂纹、划伤或压坑，损坏不严重的可用细研磨沙修复，损坏严重的应给予更换。
3)检查其他配套阀门是否泄漏或损坏，应对其修复或更换。
4)应保持配套过滤器清洁，经常对过滤器进行清洗。
5)对已动作过的雨淋阀应检查复位杆是否变形或松动，复位轴中的销子是否弯曲或损坏，"O"型密封圈是否损坏，如损坏应给予更换。
6)每年应检查一次密封件和阀座，清除污物，如有划伤用细砂纸打磨光滑，如有破损用备件更换，同时清洗过滤器。
7)确认信号蝶阀（1）处于关闭状态确认信号蝶阀（2）处于开启状态打开排水阀观察水流是否稳定水流不稳定疏通堵塞的供水管路水流稳定排水试验成功关闭排水阀8)报警试验：9）雨淋报警阀检修时间2. 常见的问题及处理方法1、说明雨淋阀是雨淋系统和预作用系统中用于控制水流和起报警作用的装置。
即在出现火灾时控制系统才使隔膜打开，让水流入系统管网内进行灭火，并使水力警铃报警。
雨淋阀上的隔膜室(控制腔)内的水压高低控制着隔膜的开或闭。
当控制室内的水压等于供水压力时，隔膜关闭，水不能进入系统侧；当该处的水压比供水压力低时，则隔膜被供水压力顶开，水流入系统侧，进行喷水灭火。
隔膜室(控制腔)内的压力，由装在保护区内的探测系统来控制，这个探测系统同时也就是雨淋阀隔膜的驱动系统，此系统分为电动控制、气动控制或液压控制。
雨淋报警系统在系统侧管网上都装开式喷头并由雨淋阀供水。
预作用报警阀
雨淋阀也可以和泡沫系统组合成泡沫雨淋系统，用于扑救有爆炸性燃烧危险的液体火灾。
在管路配置上都装有紧急手动带锁球阀(9)作为辅助开关。
湿式控制系统：
100 440 750 600 8-φ18 16-M16X135
150 480 800 680 8-φ22 16-M20X140
200 580 850 780 12-φ22 24-M20X150
4、雨淋阀的两种性能特点
1)在系统侧管网上都装有开式喷头，一旦打开雨淋阀则整个保护区的喷头都同时喷水，所以它能扑灭迅速蔓延、燃烧猛烈的有易燃易爆物场所发生的火灾。
3)一旦有紧急情况，火灾报警系统未能探测到火灾时，可以通过打开紧急手动带锁球阀(9)，使雨淋阀的控制腔泄压，从而打开雨淋阀。
报警：
雨淋报警阀开启后，水力警铃开始报警，同时压力开关动作，传递信号给控制箱，从而启动水泵或声光报警器。
复位：
关闭电磁阀(6)及手动紧急带锁球阀(9)和关闭放水球阀及其它作用管路球阀，从而使雨淋报警阀关闭，雨淋阀关闭的时间可能需要几分钟，此时打开加速复位球阀(5)，雨淋阀很快就复位。然后将各阀门置于准备工作状态位置(见8.产品结构原理图)。
5.3、各控制阀的出水口应通过适当口径的镀锌管连接到适当的排水管道上。
5.4、雨淋报警阀的进出口应安装信号隔离阀，建议使用本公司生产的信号蝶阀。这样在维修保养雨淋报警阀时更方便。
5.5、电磁阀应通过控制模块连接到控制柜上，当发生火灾时，驱动该电磁阀的电信号应一直保持，直到火灾停止该信号才能停止。该信号为直流24V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
预作用报警阀工作原理
预作用报警阀是由两阀叠加而成，故它同时兼备湿式阀与雨淋阀的功能。
预作用系统通常由供水设施（消防水泵）、预作用装置（侧腔压力控制系统通常采用电动控制系统）、信号蝶阀、水流指示器及装有闭式喷头的闭式管网等组成。
雨淋阀靠供水管网一侧，湿式阀靠灭火管网一侧。
预作用系统处于准工作状态时，雨淋阀侧腔及下腔充满压力水，湿式阀后的灭火管网充满压缩空气（0.0 3～0.05MPa）。
当洒水喷头因故爆破或管网密封不严造成灭火管网内气体泄漏时，雨淋报警阀仍未被打开，预作用系统不喷水，系统低气压报警告知需及时维修灭火管网；当雨淋报警阀侧腔因故泄压而雨淋阀被打开时，压力水通过预作用装置后进入灭火管网，此时灭火管网和喷头均为闭式状态，预作用系统不喷水，水力警铃响铃报警，压力开关给出电接点信号给消防控制设备启泵，通过现场确认为误报后关闭有关阀门进行维修，重新恢复预作用装置到准工作状态。
上述几种情况均有效的防止了系统误喷。
当防护区内火灾发生时，一方面闭式喷头被熔爆使灭火管网变成开式管网，另一方面火灾探测器将收集到火灾信号传回至消防控制设备，从而打开雨淋阀侧腔导管上的电磁阀使侧腔泄压导致雨淋阀被打开，压力水经过预作用装置后进入灭火管网喷水灭火，水力警铃响铃报警，压力开关给出启泵信号，预作用装置处于工作状态；当灭火结束水流停止时，湿式阀自动关闭，雨淋阀通过手动复位后又回到初始状态。
预作用报警阀具备如下功能：防止误喷、火灾发生时开启迅速、水力警铃机械报警、压力开关给出启泵信号、逆止。
雨淋报警阀的构造和工作原理
问：雨淋报警阀的构造和工作原理是什么？
答：其构造如图2-28所示，阀腔分为上腔、下腔和控制腔（又称膜片腔或侧腔）三部分。
控制腔与供水主管路和启动管路连通，供水管路上的水压推动控制腔中的膜片和驱动杆顶紧阀片锁定杆，把阀瓣锁定在阀座上，使下腔水不能进入上腔。
启动管路自动或手动泄压时，控制腔压力迅速降低，使驱动杆在阀片锁定杆的力矩，阀瓣开启，水进入管网，开始喷头喷水。
阀体的上腔连接自动滴水球阀，平时供水侧渗漏到系统侧的水经滴水球阀自动排出，灭火时滴水球阀自动关闭。
阀体下腔连接排水管，作为系统排空之用。
供水主管和控制腔的连接管上装有节流阀，启动管路泄水时，由于节流阀的作用，补进的水少于泄出的水，使控制腔水压下降，阀瓣开启。
雨淋报警阀可供设计选用的公称直径规格有DN50、DN65、DN80、DN125、DN150、DN200、DN250。
图2-28 雨淋报警阀构造示意图。
