沥青混凝土现场取样及检测项目
沥青混凝土基层厚度检测钻芯取样方案
沥青混凝土面层厚度检测钻芯取样方案
一、工程概况
本项目位于常熟市文化片区金山路西侧,开元大道北侧地块本工程道路沥青砼路面厚度为8cm，5cmAC—16C+3cmAC—10C路面宽度为7。
0米、6米、5。
5米,总面积为3997M2。
二、参见单位
建设单位：常熟万中城房地产有限公司
设计单位：悉地（苏州）勘测设计顾问有限公司
监理单位：中咨工程建设监理公司
施工单位:常熟市华诚建设工程有限责任公司
三、检测频率
依据《城镇道路工程施工及验收规范》（CJJ1-2008)要求，沥青面层厚度检测频率为每1000M2检测1点，检测方法为钻孔，用钢尺量，允许偏差为—5mm～+10mm，本工程沥青混凝土面层面积为3997m2，依据规范要求厚度检测点为4个。
四、检测位置
常熟市万科公望花园项目
（常熟市2015A-006号地块）市政配套二期工程。
沥青混凝土路面工程质量的检测的项目都有什么呢
沥青混凝土路面工程质量的检测的项目1、路基：压实度（检查方法：灌水法、灌砂法或环刀法；检查频率：每1000平方取每压实层抽查3点）；道路弯沉（检查方法：弯沉仪检测；检查频率：每车道、每20m测1点）；2、基层：原材料质量检测（检查方法：查检验报告、复验；检查频率：按不同材料进场批次，每批检查一次）；压实度（检查方法：灌水法、灌砂法；检查频率：每1000平方取每压实层抽查3点）；基层、底基层试件作7d无侧限抗压强度，（检查方法：现场取样试验；检查频率：每2000平方抽检1组（6块））；道路弯沉（检查方法：弯沉仪检测；检查频率：每车道、每20m测1点）；3、沥青面层：原材料质量检测（沥青：检查方法：查出厂合格证、检验报告并进场复验；检查频率：按同一厂家、同一品种、同一标号、同一批号进场的沥青（石油沥青每100t为一批，改性沥青每50t为一批）每批次抽检一次；沥青混合料所用的粗集料、细集料、矿粉、纤维稳定剂等：检查方法：观察、检查进场检验报告；检查频率：按不同品种产品进场批次和产品抽样检验确定）；沥青混合料：检查方法：测温；检查频率：全数检查）；沥青混合料马歇尔试验：（检查方法：现场取样试验；检查频率：每日、每品种取样一次）；压实度（检查方法：马歇尔试验；检查频率：每1000平方取抽查1点）；面层厚度：（检查方法：钻孔或刨挖；检查频率：每1000平方取抽查1点）；道路弯沉（检查方法：弯沉仪检测；检查频率：每车道、每20m测1点）。
关于透水砖人行路面质量监督情况的报告透水砖人行路面具有良好的透水、透气性能，雨后不积水，雪后不打滑，可使雨水迅速渗入地下，补充土壤水和地下水，是取代彩板砖人行路面的新一代市政道路施工工艺。
透水砖是以无机非金属材料为主要原料，经成型等工艺处理后制成，具有较大水渗透性能的铺地砖，其边长大小、厚度、颜色可以按照建筑模数和设计要求确定，主要物理性能包括抗压强度、耐磨性、保水性及透水性。
沥青混凝土路面质量实验检测项目
沥青混凝土路面质量实验检测项目
1、路基：压实度（检bai查方法：灌水法、灌砂du法或环zhi刀法；检查频率：每1000平方取每dao压实层抽查3点）；道路弯沉（检查方法：弯沉仪检测；检查频率：每车道、每20m测1点）；
2、基层：原材料质量检测（检查方法：查检验报告、复验；检查频率：按不同材料进场批次，每批检查一次）；压实度（检查方法：灌水法、灌砂法；检查频率：每1000平方取每压实层抽查3点）；基层、底基层试件作7d无侧限抗压强度，（检查方法：现场取样试验；检查频率：每2000平方抽检1组（6块））；道路弯沉（检查方法：弯沉仪检测；检查频率：每车道、每20m测1点）；
3、沥青面层：原材料质量检测（沥青：检查方法：查出厂合格证、检验报告并进场复验；检查频率：按同一厂家、同一品种、同一标号、同一批号进场的沥青（石油沥青每100t为一批，改性沥青每50t为一批）每批次抽检一次；沥青混合料所用的粗集料、细集料、矿粉、纤维稳定剂等：检查方法：观察、检查进场检验报告；检查频率：按不同品种产品进场批次和产品抽样检验确定）；沥青混合料：检查方法：测温；检查频率：全数检查）；沥青混合料马歇尔试验：（检查方法：现场取样试验；检查频率：每日、每品种取样一次）；压实度（检查方法：马歇尔试验；检查频率：每1000平方取抽查1点）；面层厚度：（检查方法：钻孔或刨挖；检查频率：每1000平方取抽查1点）；道路弯沉（检查方法：弯沉仪检测；检查频率：每车道、每20m测1点）。
沥青混凝土路面施工试验检测与质量控制
沥青混凝土路面施工试验检测与质量控制沥青混凝土路面作为公路工程主要路面结构之一，其施工质量直接影响建成使用后的寿命和性能。
因此，在施工过程中，做好试验检测与质量控制工作，可有效提高施工质量。
1沥青混凝土质量检测1.1弯沉值测定法在施工过程中，弯沉值测定可采用以下方法：(1)采用激光弯沉仪：在实际操作的过程中，将激光弯沉仪准确地固定在汽车的后轮胎缝隙中，做好测量前的准备工作;为确保最终测量数据的准确性，需要进行反复多次的试验，将获取的大数据进行分析和处理，求出数据的平均值，将其作为最终测量得到的结果。
(2)采用落锤式弯沉仪检测：在使用过程中，应保证落锤时呈现自由落体的状态，对路面产生一定的冲击力，促使路面出现弯沉。
其优点是速度快、精度高、对交通几乎不产生干扰。
(3)采用贝克曼梁测定路面弯沉值，在施工过程中得到广泛的应用，此方法操作简便、测试速度慢，对试验人员水平要求较高。
1.2抗滑性能检测路面的抗滑性能与行车安全有直接关系，宏观构造深度和摩擦系数直接影响抗滑性能。
(1)宏观构造深度：手工铺砂法是目前工程上常用的方法，该方法是在同一个检测点需要进行反复多次测验，利用控制粒径的细砂铺在路面，以嵌入凹凸不平的表面空隙中砂的体积与覆盖面积之比测得平均深度，测试路段应干燥，对试验人员的检测水平要求较高。
(2)摩擦系数：数字式摆式仪，零位标定和摆值读取均由角度传感器和控制程序自动完成，避免了指针式摆式仪的不稳定性和数据误差，提高了测试结果的稳定性和准确度。
此外，横向力系数测试系统在路面工程质量验收时可以连续采集路面的横向力系数。
1.3平整度检测保持路面的平整度是确保行车舒适性的重要前提。
(1)3m直尺法测量最大间隙：由于全部人工操作的原因，人为因素大、精度低、检测效率低，因此，只适用于施工过程进行质量控制，不适用公路竣工验收。
(2)标准差：目前我国规程规定的标准仪器只有3m8轮平整度仪，测定时，以8个轮为基准面，沿路面测试路段纵向位置以一定的间隔量采集试验轮的垂直位移，通过数理统计的方法计算该测试路段的标准差。
沥青混凝土施工质量检验项目要求
测定值用于调整施工配料单
必要时检测
掺料
掺合料仓
称量误差
工业产品应符合相应质量标准或设计要求
随时检测
混合料
拌和站计算机
配合比偏差
满足本标准5.2.4条要求
每盘记录，并整理分析
拌和站出机口或摊铺现场
密度和孔隙率
检验方法见DL/T5362中9.3~9.4节，满足设计要求
每个工作日检查1次
马歇尔稳定度和流值
沥青混凝土施工质量检验项目要求
工艺过程
检验对象
取样场所
检验项目
质量要求
取样频次
原材料
沥青
沥青桶或沥青罐车
针入度
软化点
延度
蜡含量
闪点
溶解度
密度
薄膜加热后质量变化
薄膜加热后残留针入度比
薄膜加热后残留延度
满足本标准附录A或设计要求
同厂家、同标号的沥青，每批到货检测1次
粗骨料
冷料仓或成品料堆
超、逊径率
针片状颗粒含量
满足本标准3.2.6条要求
每5个工作日检查1次
表观密度
吸水率
含泥量
压碎率
坚固性
与沥青的黏附性
每50个工作日检查1次
每次更换料源或开采地点检测1次
（续）
工艺过程
检验对象
取样场所
检验项目
质量要求
取样频次
原材料
细骨料
冷料仓或成品料堆
超径率
表观密度
吸水率
含泥量
坚固性
有机质含量
水稳定等级
满足本标准3.2.7条要求
沥青
热沥青储存罐
针入度
软化点
满足本标准附录A或设计要求

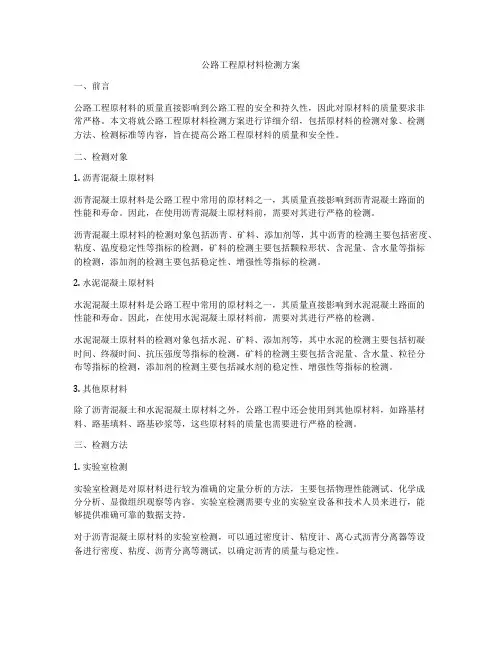

公路工程原材料检测方案
公路工程原材料检测方案一、前言公路工程原材料的质量直接影响到公路工程的安全和持久性，因此对原材料的质量要求非常严格。
本文将就公路工程原材料检测方案进行详细介绍，包括原材料的检测对象、检测方法、检测标准等内容，旨在提高公路工程原材料的质量和安全性。
二、检测对象1. 沥青混凝土原材料沥青混凝土原材料是公路工程中常用的原材料之一，其质量直接影响到沥青混凝土路面的性能和寿命。
因此，在使用沥青混凝土原材料前，需要对其进行严格的检测。
沥青混凝土原材料的检测对象包括沥青、矿料、添加剂等，其中沥青的检测主要包括密度、粘度、温度稳定性等指标的检测，矿料的检测主要包括颗粒形状、含泥量、含水量等指标的检测，添加剂的检测主要包括稳定性、增强性等指标的检测。
2. 水泥混凝土原材料水泥混凝土原材料是公路工程中常用的原材料之一，其质量直接影响到水泥混凝土路面的性能和寿命。
因此，在使用水泥混凝土原材料前，需要对其进行严格的检测。
水泥混凝土原材料的检测对象包括水泥、矿料、添加剂等，其中水泥的检测主要包括初凝时间、终凝时间、抗压强度等指标的检测，矿料的检测主要包括含泥量、含水量、粒径分布等指标的检测，添加剂的检测主要包括减水剂的稳定性、增强性等指标的检测。
3. 其他原材料除了沥青混凝土和水泥混凝土原材料之外，公路工程中还会使用到其他原材料，如路基材料、路基填料、路基砂浆等，这些原材料的质量也需要进行严格的检测。
三、检测方法1. 实验室检测实验室检测是对原材料进行较为准确的定量分析的方法，主要包括物理性能测试、化学成分分析、显微组织观察等内容。
实验室检测需要专业的实验室设备和技术人员来进行，能够提供准确可靠的数据支持。
对于沥青混凝土原材料的实验室检测，可以通过密度计、粘度计、离心式沥青分离器等设备进行密度、粘度、沥青分离等测试，以确定沥青的质量与稳定性。
对于水泥混凝土原材料的实验室检测，可以通过初凝时间测定仪、终凝时间测定仪、抗压强度测试机等设备进行初凝时间、终凝时间、抗压强度等测试，以确定水泥的质量与性能。
沥青混凝土施工监理细则
沥青混凝土施工监理细则一、施工前监理准备熟悉合同及施工图纸：监理人员应详细熟悉施工合同内容，了解设计意图及质量标准，确保对施工过程的每一个环节都有清晰的认识。
制定监理计划：依据合同条款、设计图纸及国家相关技术规范，制定详细的监理计划，明确施工监理的关键节点和控制要点。
组织监理团队：监理团队应具备相应的专业知识和经验，明确各成员的职责分工，确保施工过程中的监理工作有序进行。
二、施工材料质量检查原材料检查：对沥青混凝土所需的沥青、骨料等原材料进行质量检查，确保其符合设计要求和相关标准。
混合料配合比验证：对沥青混凝土的配合比进行验证，确保混合料的强度、稳定性等性能指标满足要求。
三、施工机械设备检查设备清单核对：检查施工单位提供的机械设备清单，确保其满足施工需要。
设备性能检测：对关键设备如搅拌站、摊铺机、压路机等进行性能检测，确保其工作状态良好，能够满足施工要求。
四、基底处理监理要点基底验收：对基底进行验收，确保其平整、干燥、无杂物，符合设计要求。
基底处理：监督施工单位对基底进行处理，如清理、洒水、铺设隔离层等，确保基底质量满足沥青混凝土铺设要求。
五、沥青混凝土浇筑监理搅拌站监控：对搅拌站进行实时监控，确保混合料的搅拌均匀，无杂质。
浇筑过程监督：监督施工单位按照规定的工艺和方法进行沥青混凝土的浇筑，确保浇筑质量。
六、沥青混凝土压实监理压路机操作监督：监督压路机的操作，确保其按照规定的碾压遍数、速度和顺序进行。
压实度检测：对施工后的沥青混凝土进行压实度检测，确保其满足设计要求的压实度。
七、质量指标实验分析取样检测：对施工过程中的沥青混凝土进行取样，进行密度、强度等指标的检测。
数据分析：对检测结果进行数据分析，评估施工质量是否满足设计要求和国家标准。
八、监理意见与整改要求监理意见：根据施工过程中的检查和实验结果，提出监理意见，对施工单位的施工方法和质量进行指导和建议。
整改要求：对于施工质量不满足要求的部分，提出具体的整改要求，并监督施工单位进行整改，确保施工质量符合设计要求。
沥青混凝土的相关检测
1 沥青混凝土的相关检测1.1沥青砼路面平整度检测1.1.1检测器具与材料3m直尺、锲形塞尺、皮尺或钢尺、粉笔1.1.2方法与步骤1、准备工作(1)按有关规范规定选择测试路段。
(2)在测试路段路面上选择测试地点：当为施工过程中质量检测需要时，测试地点根据需要确定，可以单杆检测；当为路基路面工程质量检查验收或进行路况评定需要时，应连续测量l0尺。
除特殊需要者外，应以行车道一侧车轮轮迹(距车道线80一100m)作为连续测定的标准位置。
对旧路已形成车辙的路面，应取车辙中间位置为测定位置，用粉笔在路面上作好标记。
（3）清扫路面测定位置处的污物。
2、测试步骤(1)在施工过程中检测时，按根据需要确定的方向，将3m直尺摆在测试地点的路面上。
(2)目测3m直尺底面与路面之间的间隙情况，确定间隙为最大的位置。
(3)用有高度标线的塞尺塞进间隙处，量记其最大间隙的高度(mm)，准确至0.2mm。
(4)施工结束后检测时，按现行《公路工程质量检验评定标准》(JTJ071—94)的规定，每1处连续检测10尺，测记10个最大间隙。
1.1.3计算单杆检测路面的平整度计算，以3m直尺与路面的最大间隙为测定结果。
连续测定10尺时，判断每个测定值是否合格，根据要求计算合格百分率，并计算10个最大间隙的平均值。
1.1.4应注意的问题（1）当为路面工程质量检查验收或进行路况评定需要时，应连续测量10尺。
（2）应以行车道一侧车轮轮迹（距车道线80-100cm）作为连续测定的位置。
（3）对旧路已形成车辙的路面，应取车辙中间位置为测定位置，用粉笔在路面上做好标记。
（4）清扫路面测定位置处的污物。
1.2沥青砼路面压实度的检测沥青混凝土压实度为现场毛体积密度与马歇尔标准密度之比，以马歇尔击实成型标准、试验路密实度或理论密度为准，压实度的检测是通过密度检测确定的。
在此，我们采用钻芯法检测器具：钻芯机、天平、水槽、吊篮拖车式钻芯机钻取的芯样图被锯开的芯样1.2.1试验步骤1、钻芯取样：芯样直径最少要100mm，当一次钻孔的芯样包括不同层位时，应将切割机将芯样沿各层结合面分层据开进行分别测定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沥青混凝土现场取样及检测项目
沥青
1、针入度；
2、延度；
3、软化度；
4、闪点；
5、粘附性；
6、薄膜加热试验；
7、密度；相对密度；9、蜡含量。
沥青混合料
1、马歇尔稳定度；
2、流值；
3、空隙率；
4、矿料间隙率；
5、矿料级配；
6、动稳定度；
7、最大理论密度；
8、密度；9；沥青用量；10、沥青混合料配合比（验证）
改性沥青混凝土取样标准
沥青混凝土的压实度取样
压实度可以在现场取样5KG送实验室制件得出，如果是检测已经摊铺路面压实度的话，一般是钻芯，以每个试样的密度除以标准密度。
也可以选择其他的无损检测方法
沥青混凝土面层的压实度用的标准密度
3）以试验路密度作为标准密度
用核子密度仪定点检查密度不再变化为止。
然后取不少于15个的钻孔试件的平均密度为计算压实度的标准密度。
钻心取样法测沥青路面压实度
常规采用表干法试验：
1、将芯样切去松散缺损部分，尽量保持上下两个面平行，高度应该不超过63.5mm左右。
2、将芯样自然风干或吹干，称取质量m1；
3、将芯样放入浸水天平的网篮中，使水能完全淹没试样，称取水中质量m2；
4、将芯样取出，用拧干湿毛巾擦去表面的水珠，再称取此时质量m3；
5、压实度计算m1÷（m3-m2）÷r (r：沥青混合量的最大相对理论密度，通常由试验或配合比报告得来）
现场临时需要数据可采用体积法作参考。
但精度不高：
1、同上1、2步
2、量出芯样尺寸，计算出体积V
3、压实度：m1÷V÷r。
