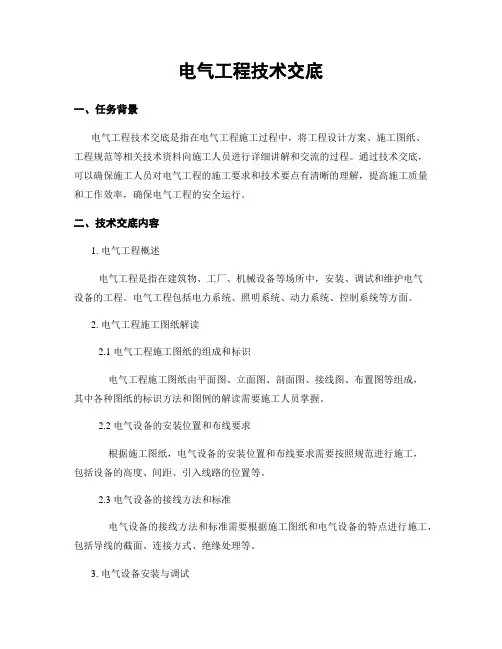

电气工程技术交底
电气工程技术交底
电气工程技术交底一、任务背景电气工程技术交底是指在电气工程施工过程中，将工程设计方案、施工图纸、工程规范等相关技术资料向施工人员进行详细讲解和交流的过程。
通过技术交底，可以确保施工人员对电气工程的施工要求和技术要点有清晰的理解，提高施工质量和工作效率，确保电气工程的安全运行。
二、技术交底内容1. 电气工程概述电气工程是指在建筑物、工厂、机械设备等场所中，安装、调试和维护电气设备的工程。
电气工程包括电力系统、照明系统、动力系统、控制系统等方面。
2. 电气工程施工图纸解读2.1 电气工程施工图纸的组成和标识电气工程施工图纸由平面图、立面图、剖面图、接线图、布置图等组成，其中各种图纸的标识方法和图例的解读需要施工人员掌握。
2.2 电气设备的安装位置和布线要求根据施工图纸，电气设备的安装位置和布线要求需要按照规范进行施工，包括设备的高度、间距、引入线路的位置等。
2.3 电气设备的接线方法和标准电气设备的接线方法和标准需要根据施工图纸和电气设备的特点进行施工，包括导线的截面、连接方式、绝缘处理等。
3. 电气设备安装与调试3.1 电气设备的安装要求根据施工图纸和规范，电气设备的安装需要符合一定的要求，包括设备的固定、接地、防护等。
3.2 电气设备的调试方法安装完成后，需要进行电气设备的调试，包括设备的电气连接、功能测试、故障排查等。
4. 电气工程安全措施4.1 电气工程的安全注意事项在电气工程施工过程中，需要注意电气设备的带电作业、防触电、防火、防爆等安全问题，确保施工人员的人身安全。
4.2 电气设备的保护装置和安全设施电气设备需要配备相应的保护装置和安全设施，包括漏电保护器、短路保护器、过载保护器、接地装置等。
5. 电气工程验收标准电气工程完成后，需要进行验收，验收标准包括电气设备的安装质量、接线质量、设备功能等方面。
三、技术交底方法1. 会议形式召开电气工程技术交底会议，邀请施工人员参加，由技术负责人对相关技术资料进行详细讲解和交流。
电气工程技术交底
电气工程技术交底一、背景介绍电气工程技术交底是指在工程施工过程中，由电气工程师向施工人员详细说明电气工程的设计、施工要求、安全操作规程等内容，以确保施工人员能够正确理解并按照要求进行施工。
本文将详细介绍电气工程技术交底的相关内容。
二、技术交底内容1. 电气工程设计要求在技术交底中，电气工程师应向施工人员介绍电气工程的设计要求，包括电气路线布置、电气设备选型、电气设备安装要求等。
工程师应详细讲解设计图纸，解释各个电气设备的功能和作用，以及它们之间的连接方式和布置位置。
2. 施工要求工程师应向施工人员交底电气工程的施工要求，包括电气设备的安装、接线、调试等。
工程师应详细讲解施工图纸，指导施工人员如何正确安装电气设备，如何进行电气路线的接线，以及如何进行设备的调试和验收。
3. 安全操作规程在技术交底中，工程师应向施工人员介绍电气工程的安全操作规程，包括电气设备的操作注意事项、施工现场的安全要求等。
工程师应详细讲解各种电气设备的安全操作规程，如何正确使用电气设备，如何避免电气事故的发生，以及如何在施工现场保持良好的安全环境。
4. 质量控制要求工程师应向施工人员交底电气工程的质量控制要求，包括施工过程中的质量检查、设备的质量验收等。
工程师应详细讲解如何进行质量检查，如何判断设备的质量是否合格，以及如何进行设备的质量验收。
5. 环境保护要求在技术交底中，工程师应向施工人员介绍电气工程的环境保护要求，包括施工过程中的环境保护措施、电气设备的节能要求等。
工程师应详细讲解如何进行环境保护措施，如何合理使用电气设备，以减少对环境的影响。
三、技术交底的方法与流程1. 方法技术交底可以采用多种方式进行，包括口头讲解、现场示范、图文说明等。
根据实际情况选择合适的交底方法，确保施工人员能够清晰理解并掌握相关知识。
2. 流程技术交底的流程普通包括以下几个步骤：（1）准备交底资料：电气工程师准备相关设计图纸、技术规范等资料，以便向施工人员进行交底。
电气工程技术交底
电气工程技术交底引言概述：电气工程技术交底是指在电气工程施工过程中，将设计方案、工程要求、施工图纸等技术内容向施工人员进行交底，以确保施工质量和安全。
本文将从五个大点展开，详细阐述电气工程技术交底的重要性和具体内容。
正文内容：1. 交底前的准备工作1.1 确定交底人员：交底人员应具备丰富的电气工程经验和专业知识，能够清晰准确地传达技术要求。
1.2 准备交底材料：包括设计方案、工程要求、施工图纸等，确保交底内容全面准确。
2. 交底的具体内容2.1 工程概况介绍：交底人员应向施工人员介绍工程的整体情况，包括工程规模、施工周期等。
2.2 设备安装要求：详细介绍电气设备的安装位置、安装方式、连接方式等，确保施工人员能正确安装设备。
2.3 路线布置要求：阐述路线的布置方式、线缆的敷设要求、线缆规格等，确保路线的安全可靠。
2.4 接地与防雷要求：介绍接地的方法和要求，以及防雷装置的安装位置和参数，确保设备的安全运行。
2.5 安全用电要求：强调施工人员必须遵守的安全用电规范，包括接线、接地、绝缘等方面的要求。
3. 交底的方式和形式3.1 现场交底：在施工现场进行交底，交底人员通过图纸、示意图等形式向施工人员讲解。
3.2 会议交底：组织专门的会议，交底人员通过PPT、视频等形式向施工人员进行交底。
3.3 书面交底：将交底内容整理成文件，交底人员向施工人员发放，以备查阅。
4. 交底的重要性4.1 确保施工质量：通过交底，施工人员能够准确理解工程要求，避免施工过程中浮现错误。
4.2 提高施工效率：交底能够节约施工人员的时间和精力，避免重复工作和不必要的调整。
4.3 保障施工安全：交底将安全要求传达给施工人员，提高施工现场的安全性，减少事故的发生。
5. 交底的效果评估5.1 施工过程监控：通过监控施工过程，检查交底内容的执行情况，及时发现问题并加以解决。
5.2 施工质量检验：对施工完成的工程进行质量检验，评估交底的效果和施工质量。
电气工程技术交底
电气工程技术交底一、任务背景电气工程技术交底是指在工程施工过程中，由电气工程师向施工人员详细介绍电气工程的相关技术要求、施工流程、安全注意事项等内容，以确保施工人员能够正确、安全地进行电气工程的施工工作。
二、技术要求1. 电气工程的相关标准和规范：施工人员需要了解并遵守国家、行业和项目相关的电气工程标准和规范，包括但不限于《建筑电气设计规范》、《建筑电气工程施工及验收规范》等。
2. 施工图纸和图样的解读：施工人员需要能够准确理解电气工程的施工图纸和图样，包括电气回路图、接线图、布线图、设备安装图等，以便正确安装和接线。
3. 施工工艺和流程：施工人员需要了解电气工程的施工工艺和流程，包括电缆敷设、电线接线、设备安装、保护接地等，以确保施工质量和安全。
4. 电气设备的安装和调试：施工人员需要了解电气设备的正确安装方法和调试步骤，包括设备的固定、接线、调试参数设置等，以确保设备正常运行。
5. 安全注意事项：施工人员需要了解电气工程施工中的安全注意事项，包括但不限于电气安全用具的使用、施工现场的防火防爆措施、施工人员的个人防护等，以确保施工过程中的人身安全。
三、数据要求1. 电气工程的相关数据：包括电气负荷计算数据、电气设备参数、电缆线路参数等，施工人员需要了解这些数据以便正确施工。
2. 施工进度和质量数据：包括电气工程的施工进度、施工质量检验结果等，施工人员需要了解这些数据以便及时调整工作计划和保证施工质量。
3. 安全事故和应急救援数据：包括电气工程施工中发生的安全事故和应急救援情况，施工人员需要了解这些数据以便加强安全管理和应急响应能力。
四、交底内容1. 电气工程的概述：包括电气工程的定义、分类、重要性等。
2. 电气工程的相关标准和规范：介绍国家、行业和项目相关的电气工程标准和规范。
3. 施工图纸和图样的解读：详细解读电气工程的施工图纸和图样，包括各种符号的含义、尺寸的测量方法等。
4. 施工工艺和流程：介绍电气工程的施工工艺和流程，包括各个施工环节的要求和注意事项。
电气工程技术交底
电气工程技术交底引言概述：电气工程技术交底是指在电气工程建设过程中，施工单位向使用单位交底电气工程的设计、施工、运行、维护等技术要求和注意事项的一项重要工作。
电气工程技术交底的目的是确保电气设备的正常运行，保障人员的生命财产安全。
本文将从五个大点阐述电气工程技术交底的重要性和具体内容。
正文内容：1. 设计要求1.1 设计方案交底：详细介绍电气工程的整体设计方案，包括电气路线布置、设备选型、负荷计算等。
1.2 设备参数交底：交底电气设备的技术参数，如额定电压、额定电流、功率因数等。
1.3 电气图纸交底：交底电气工程的图纸，包括总平面图、回路图、接线图等，以确保施工单位能够准确理解和按图施工。
2. 施工要求2.1 安装方法交底：详细阐述电气设备的安装方法和注意事项，包括设备的固定、接线、接地等。
2.2 施工质量交底：交底电气工程的施工质量要求，包括接线的坚固性、绝缘性能、接地的可靠性等。
2.3 安全措施交底：交底施工过程中的安全措施，包括施工人员的个人防护、施工现场的安全防范等。
3. 运行要求3.1 启动与停机交底：交底电气设备的启动与停机操作方法，包括设备的开关操作、运行指示、故障处理等。
3.2 运行参数交底：交底电气设备的运行参数要求，如电流、电压、温度等，以确保设备运行在正常范围内。
3.3 维护保养交底：交底电气设备的维护保养方法和周期，包括清洁、紧固、润滑等，以延长设备的使用寿命。
4. 安全注意事项4.1 电气安全知识交底：交底电气设备的基本安全知识，包括电击事故的危害、防护措施等。
4.2 火灾防范交底：交底电气设备的火灾防范措施，包括防火间距、防火材料等。
4.3 事故应急处理交底：交底电气设备事故发生时的应急处理方法，包括电气事故的判断、报警、疏散等。
5. 监督检查要求5.1 监督检查程序交底：交底监督检查的程序和要求，包括监督检查的时间、内容、方式等。
5.2 监督检查记录交底：交底监督检查的记录方式和内容，以确保施工单位按要求执行。
电气工程安全技术交底
电气工程安全技术交底引言概述：电气工程安全技术交底是指在电气工程施工过程中，将相关的安全技术要求和操作规程向施工人员进行详细的交底和培训，以确保电气工程施工过程中的安全性和可靠性。
本文将从五个方面介绍电气工程安全技术交底的内容。
一、电气工程施工基本要求：1.1 施工人员的资质要求：施工人员应具备相应的电气工程施工资质，如电工证等，并熟悉相关的电气工程施工标准和规范。
1.2 施工现场的安全措施：在电气工程施工现场，应设置明显的安全警示标志，确保施工人员的安全意识，同时应配备相应的安全防护设备，如安全帽、防护眼镜等。
1.3 施工人员的安全操作规程：施工人员应严格按照安全操作规程进行操作，如佩戴绝缘手套、使用绝缘工具等，以防止电气事故的发生。
二、电气设备安装交底：2.1 电气设备的安装位置：施工人员应根据电气设备的特点和要求，合理选择安装位置，确保设备的安全性和便捷性。
2.2 设备的接地和绝缘：施工人员应了解设备的接地和绝缘要求，并按照要求进行接地和绝缘操作，以确保设备的正常运行和人身安全。
2.3 设备的电气连接：施工人员应准确连接电气设备的导线，确保连接的可靠性和安全性，并进行必要的绝缘处理。
三、电气线路布线交底：3.1 线路布线的合理性：施工人员应根据电气线路的功能和负荷要求，合理设计线路的布线，避免线路过载和短路等故障。
3.2 线路的绝缘和保护：施工人员应了解线路的绝缘和保护要求，选择合适的绝缘材料和保护措施，以确保线路的安全性和可靠性。
3.3 线路的标识和检测：施工人员应对线路进行标识，清晰标注线路的用途和电压等信息，并进行必要的检测，确保线路的正常运行。
四、电气设备调试交底：4.1 设备的调试步骤：施工人员应按照设备的调试步骤进行操作，确保设备的正常运行和安全性。
4.2 设备的参数设置：施工人员应了解设备的参数设置要求，根据实际情况进行设置，以满足工程的需求。
4.3 设备的故障排除：施工人员应熟悉设备的常见故障及排除方法，能够迅速判断和解决设备故障，确保设备的正常运行。
电气工程施工技术交底
电气工程施工技术交底一、概述电气工程施工技术交底是指在电气工程施工前，由施工单位对施工人员进行必要的技术交底，使其了解工程的施工要求、安全注意事项、操作规程等，确保施工人员具备必要的技术知识和操作技能，提高施工质量和安全性。
二、交底内容1. 工程概况交底人员应向施工人员介绍电气工程的整体概况，包括工程的规模、施工周期、工程部位、工程要求等。
同时，还应向施工人员详细解释工程的设计图纸、施工方案和施工组织设计等内容。
2. 安全注意事项交底人员应重点强调施工过程中的安全注意事项，包括但不限于：- 施工现场的安全要求：施工人员进入施工现场时必须佩戴安全帽、安全鞋等个人防护装备，严禁吸烟、乱丢垃圾等行为。
- 电气设备的安全操作：施工人员必须熟悉电气设备的安全操作规程，遵循相关的操作流程和操作规范，严禁擅自修改电气设备的接线、调整设备参数等行为。
- 施工过程中的电气安全：施工人员必须了解电气工程中的电气安全知识，包括电击、火灾等事故的防范措施，以及如何正确使用绝缘手套、绝缘工具等防护设备。
3. 施工要求交底人员应向施工人员详细介绍电气工程的施工要求，包括但不限于：- 施工质量要求：施工人员必须按照设计要求和相关标准进行施工，确保电气设备的安装、接线、调试等工作符合规范，保证电气系统的正常运行。
- 施工进度要求：施工人员必须按照施工计划和工期要求进行施工，确保按时完成施工任务。
- 施工文明要求：施工人员必须遵守施工现场的文明施工规范，保持施工现场的整洁、安全和有序。
4. 操作规程交底人员应向施工人员详细讲解电气工程的操作规程，包括但不限于：- 电气设备的安装方法：交底人员应向施工人员介绍电气设备的正确安装方法，包括设备的固定、接线、接地等步骤。
- 设备调试和测试方法：交底人员应向施工人员讲解设备的调试和测试方法，包括设备的启动、运行、住手等操作步骤。
- 故障排除方法：交底人员应向施工人员介绍故障排除的方法和步骤，包括如何判断故障原因、如何修复故障等。
电气工程技术交底
电气工程技术交底引言概述：电气工程技术交底是指在工程项目中，由电气工程师向相关人员详细说明电气工程的设计、安装、调试、运行等技术要点和注意事项的过程。
技术交底的目的是确保工程质量，提高施工效率，保障工程安全。
本文将从五个方面介绍电气工程技术交底的内容和重要性。
一、电气工程设计交底1.1 设计原理和标准：电气工程师应向相关人员详细介绍电气工程的设计原理和相关标准，包括电气负荷计算、电气设备选型、线路布置等。
1.2 设计图纸阐述：电气工程师应解读电气设计图纸，包括电气线路图、接线图、电气设备布置图等，确保相关人员能够正确理解和执行设计要求。
1.3 设备参数和规格说明：电气工程师应向相关人员详细介绍电气设备的参数和规格要求，包括电压、电流、功率、保护装置等，确保设备选型和安装符合设计要求。
二、电气工程安装交底2.1 安装要求和步骤：电气工程师应向相关人员详细说明电气设备的安装要求和步骤，包括安装位置、安装方式、接线方法等，确保设备安装正确、牢固。
2.2 安全事项和防护措施：电气工程师应向相关人员详细介绍电气工程的安全事项和防护措施，包括接地保护、漏电保护、防雷措施等，确保施工过程中的人身安全和设备安全。
2.3 设备测试和调试：电气工程师应指导相关人员进行设备测试和调试工作，包括电气设备的绝缘测试、线路的通电测试等，确保设备正常运行。
三、电气工程运行交底3.1 操作规程和流程：电气工程师应向相关人员详细介绍电气设备的操作规程和操作流程，包括设备的开关操作、设备的维护保养等，确保设备运行正常、安全。
3.2 故障排除和处理：电气工程师应指导相关人员进行故障排除和处理工作，包括设备故障的判断和排查、设备故障的修复和更换等，确保设备故障能够及时解决。
3.3 运行监测和记录：电气工程师应指导相关人员进行设备的运行监测和记录工作，包括设备运行参数的监测、设备运行情况的记录等，确保设备运行数据的准确性和可追溯性。
四、电气工程安全交底4.1 安全意识和培训：电气工程师应向相关人员强调电气工程的安全意识和培训的重要性，包括电气事故的危害、安全操作的要求等，确保相关人员具备安全意识和操作技能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气工程技术交底编制单位：山东天齐置业集团德州分公司
交底人：
接底人：
交底日期:
电气工程技术交底
工程名称:
项目公司（部）
安装工程的建筑电气和建筑智能化工程特别强调综合布局，搞好二次设计，布局不好不仅影响工程的美观，甚至影响使用功能，布局好的还可降低工程成本。
一、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装:
1、配电柜应安装整齐，操作灵活可靠，内部接线牢固，相线及零、地线颜色正确，配电柜金属框架及基础型钢必须接地（PE）或（PEN）可靠。
2、装有电器（仪表、开关）的可开启门，门和框架的接地端子间必须用裸编织铜线连接，且有PE标志；箱体及箱门的接地线应单独从接地端子引出，不得串联（配电箱、柜进场时必须严格检查）。
见附图：
3、配电柜基础槽钢不得用电气焊开孔，用M12、M16的镀锌螺丝固定，所使用的配件必须为镀锌件；且配电室内不得有其它管道通过。
4、箱盘内配线整齐，回路编号齐全，标志正确，无绞接现象。
多股线必须搪锡，导线压接牢固，不伤线芯，不断股，垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全。
5、箱盘内分别设置零线（N）和保护接地线（PE）汇流排，零线和保护接地经汇流排配出；保护导体端子排应为整根的通长端子排，不得采用两根拼接;汇流排不得使用顶针式，应使用螺栓压接式。
见附图：
6、墙体上暗装的动力、照明配电箱箱体下边沿距地不低于1.5m；箱体安装平正，预留箱面出墙厚度准确，满足与饰面平的要求；箱体内应洁净，并做好临时封闭。
7、成排配电柜的长度超过6m时，柜后的通道应有两个通向本室或其它房间
的出口，出口应布置在通道的两侧，两出口之间的距离超过15m时，其间还应增加出口。
8、变电室明设接地干线距地面高度250mm～300mm，与建筑物墙壁的间隙为10mm～15mm，并涂刷长度为10～15cm黄绿相间的颜色条纹。
见附图：
二、不间断电源的安装
1、引入或引出不间断电源装置的主回路电线、电缆和控制电缆、电缆应分别穿保护管敷设，在电缆桥架上平行敷设应保持150mm的距离；电线、电缆的屏蔽护套接地连接可靠，与接地干线就近连接，紧固件齐全。
2、不间断电源输出端的中性线（N极），必须与由接地装置直接引来的接地干线相连接，并做重复接地。
三、电缆桥架及桥架内电缆敷设
1、直线段钢制电缆桥架长度超过30m应加设伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置(保护地线和槽内导线应留有补偿余量）。
见附图：
2、电缆桥架应安装牢固，横平竖直，当设计无要求时，电缆桥架水平安装的支架间距为1.5m～3m；垂直安装的支架间距不大于2m（住宅工程每层加设两个支架）。
在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm 以内应设固定支持点。
3、桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧。
4、大于45度倾斜敷设的电缆每隔2m处设固定点。
5、电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m处设固定点；全塑型固定点的间距1m；控制电缆的固定间距1m；除全塑型外的电缆固定间距1.5m。
6、金属电缆桥架及支架全长不少于2处与接地（PE）或接零(PEN) 干线相连接，其连接线使用不低于10mm2的铜芯线。
7、电缆桥架水平敷设时距地面的高度不应低于2.5m。
8、敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，要有防火封堵措施。
9、桥架严禁贴墙安装，垂直安装桥架必须有固定电缆的支撑；桥架盖穿顶板处与中空部分应断开，且桥架盖垂直段应留有长度为2米的开拆卸段，以便拆卸维修。
四、电线导管、电缆导管和线槽敷设
1、暗配导管，埋设深度与建筑物、构筑物表面的距离不应小于15mm；保护层厚度不小于15mm。
2、明配的导管应排列整齐，固定间距均匀，安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘距离150至500mm范围内必须设有管卡。
3、室内进入落地式柜、台、盘内的导管管口，应高出柜、台、箱盘的基础面50至80mm，且管口在穿入电线、电缆后应做密封处理。
4、金属导管严禁对口焊接，镀锌和壁厚小于2mm的不得套管电焊连接。
5、柔性导管的长度在动力工程中不大于0.8m，在照明工程中不大于1.2m。
五、电线、电缆穿管和线槽敷设
1、不同回路、不同电压等级和交流与直流的电线，不应穿同一导管内，同一交流回路的电线应穿于同一金属管内，且管内导线不得有接头。
2、电线在线槽内应有一定余量，不得有接头、电线按回路编号分段绑扎，绑扎点间距不大于2m。
3、同一回路的相线和零线，敷设于同一金属线槽内。
4、同一电源的不同回路无抗干扰要求的线路可敷设于同一线槽内；敷设于同一线槽内的有抗干扰要求的线路用隔板隔离，或采用屏蔽电线且屏蔽护套一端连接。
六、灯具安装
1、灯具的固定应符合下列规定：
①灯具重量大于3kg时，固定在螺栓或预埋吊钩上；
②软线吊灯，灯具重量在0.5kg及以下时，采用软线自身吊装；大于0.5kg 的灯具采用吊链，且软电线编叉在吊链内，使电线不受力；
③灯具固定牢固可靠，严禁使用木揳。
每个灯具固定使用螺丝钉或螺栓不少于2个。
2、当钢管做灯杆时，钢管内径不应小于10mm；钢管厚度不应小于1.5mm。
3、当金属壳灯具距地面高度小于2.4m时，灯具的可接近裸露导体必须接地（PE）或接零（PEN）可靠，并应有专用接地螺栓，且有标志。
七、专用灯具安装
1、安全出口标志灯距地面高度不底于2m，且安装在疏散出口和安全出口里侧的上方。
2、疏散标志灯安装在安全出口的顶部，楼梯间、疏散走道及其转角处应安装在1m以下的墙面上。
疏散通道上的标志灯间距不大于20m（人防工程不大于10m）。
八、插座、开关安装
1、单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接，接地（PE）
线接在上孔。
2、暗装的插座面板应紧贴墙面，安装牢固，装饰帽齐全；地面插座面板应固定牢固，紧贴地面，且插座四周应做密封处理。
2、所有带开关的插座，开关必须断开相线。
7、潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于1.5m。
8、开关安装位置便于操作，开关边缘距门框边缘的距离0.15～0.2m，开关距地面高度为1.3m；并列安装间距为20mm，强电插座与弱电插座间距不小于300mm；距暖气片间距不小于300mm；开关安装位置及控制顺序应与灯位相对应，相线应经开关控制。
九、接地装置安装和建筑物等电位连接
1、总等电位连接应通过总等电位连接端子板将总进线配电箱的PE（PEN）母排、公用设施的金属管道、建筑物金属结构、电梯轨道、人工接地极引线等相互联通。
连接线截面应符合设计要求。
总等电位各支路应有用不脱落的标识，箱内应有系统图，箱门外应有MEB字样。
2、建筑物等电位连接干线应从与接地装置有不少于2处直接连接的接地干线或总等电位箱引出，等电位连接干线或局部等电位箱的连接线形成环形网路，环形网路应就近与等电位连接干线或局部等电位箱连接支线间不应串联连接。
3、进出户的金属管道与等电位连接时严禁串联，应采用不小于10mm2的BV 线压铜线鼻搪锡后与抱箍固定于管道上。
4、屋面机房内电梯设备基座及外侧护栏、爬梯等必须作等电位连接。
5、卫生间内局部等电位联结可通过联结端子板将下列部分互相连通：
（1）地面内钢筋网、混凝土墙内钢筋网（注：不是从附近的防雷引下线引出）；
（2）金属搪瓷浴盆及金属管道；
（3）淋浴器的金属管道；
（4）洗脸盆下的金属存水弯（与金属排水管道相连时）；
（5）金属排水立管；
（6）暖气片的金属支管；
（7）支管为非金属材料时的金属暖气片；
（8）PE线（当卫生间内有PE线时）。
十、接闪器、引下线和配电室接地干线敷设
1、引出屋面或女儿墙的防雷引下线应使用不低于φ12的热镀锌圆钢距拐角交叉点50cm处引出，不得使用螺纹钢筋代替；利用柱内钢筋做引下线时每层必须作标识。
2、建筑物顶部和外墙上的接闪器必须与建筑物栏杆、旗杆、吊车梁、管道、设备、太阳能热水器、门窗、幕墙支架等外露的金属物进行等电位连接。
烟道处无动力金属风球等电位连接作法
屋面送风机等电位连接作法
3、屋面防雷支架统一使用“T”形支架，支架高度不低于15cm，支架间距不大于1m，且均匀布置，拐角处支架距拐角交叉点30cm设置。
4、三类防雷建筑物高度超过60米时，屋面避雷线应沿女儿墙外沿敷设，且支架高度不低于15cm。
5、变配电室明敷接地干线距地面高度250～300mm，与建筑物墙壁间的间隙10～15mm；接地线表面沿长度方向，每段为100～150mm，分别涂以黄绿相间的颜色条纹。
