电路与模拟电子技术实验指导书
模拟电路与数字电子技术实验指导书
实验一示波器的使用及实验仪的认识一、实验目的1、熟悉硬件实验注意事项2、掌握示波器的使用方法3、掌握数字实验仪的使用方法二、验仪器示波器、数字电路实验仪三、示波器使用及实验仪使用注意事项1、示波器亮度不要调的太大2、示波器不要加入过大电压（一班低于30V）3、实验仪不要短路四、实验步骤1、实验仪的熟悉交流电压源、正弦波信号源、单脉冲、可调连续脉冲、固定连续脉冲、电平指示、连续开关、面包板。
2、示波器使用说明⑴ POWER：电源开关。
⑵ INTENSTY：辉度控制。
⑶ FOCUS：聚焦控制。
⑷ CH1 CH2：信号输入端。
⑸ AC-GND-DC：输入耦合开关，其中AC输入信号有交流通过；GND输入端接地；DC输入信号直接通过。
⑹ VOLTS/DIV：伏/度选择开关，用于垂直幅度因数，用*10探头连于示波器输入端时，读数乘十。
⑺ DOSITION：调节输入信号垂直方向位移。
⑻ MODE：工作方式选择开关。
CH1，CH2：显示相应的通道信号ALT：CH1，CH2通道信号交替显示CHOP：CH1，CH2通道信号同时显示ADD CH1，CH2通道信号代数和显示⑼ TIME/DIV：扫描时间选择开关⑽ SWPVAR：扫描微调开关⑾ SOURCE：触发信号源选择INT：内触发LINE：取电源频率为触发源EXT：外触发3、用示波器测量基本波形练习⑴测量实验板仪上的直流电压(5V,12V)基本步骤：耦合开关置于GND，确定零电平，置开关于DC，调节VOLTS/DIV开关使波形清晰，大小适中，测量垂直格数。
⑵测量实验板仪上的交流电压频率(1000HZ)基本步骤：耦合开关置于GND，确定零电平，置开关于AC，调节VOLTS/DIV开关及TIME/DIV开关使波形清晰，大小适中，测量水平格数。
4、实验报告上画出直流及交流的波形图及格数。
实验二门电路逻辑功能及测试一、实验目的1．熟悉门电路逻辑功能；2．熟悉数字电路学习机及示波器使用方法。
电路与模拟电子技术实验指导书.docx
实验一 直流网络定理一、 实验目的1、 加深对叠加原理的内容和适用范围的理解；2、 用实验方法验证戴维宁定理的止确性；3、 学习线性有源二端网络等效电路参数的测量方法。
二、 实验属性：验证性实验。
三、 实验仪器设备及器材电工实验装置：DG012T 、DY031T 、DG05IT 四、 实验要求实验前些预习报告，凭预习报告参加实验。
预习聲加原理和戴维宁定理。
实验中听从 安排，正确使用仪表，记录测量数据，实验后根据要求认真书写实验报告。
五、 实验原理1、 叠加原理线性电路中，任一电压或电流都是电路中各个独立电源单独作用时，在该处产牛的电 压或电流的叠加。
2、 戴维宁定理-个含独立电源、线性电阻和受控源的二端网络，对外电路来说，可以用一个电压源 和电阻的串联组合等效置换，如图1-1所示。
此电压源的电压等于二端网络的开路电压％， 电阻等于二端网络的金部独立电源置零后的等效电阻R 0o图1-1对于已知的线性有源二端网络，其等效电阻R 。
可以从原网络计算得出，也可以通过实验手段测出。
下面介绍几种测量方法。
方法一：又戴维宁定理和诺顿定理可知:凶此，只要测出线性有源二端网络的开路电压U°c 和短路电流Isc ，R 。
就可得出，这种 方法故简单。
但是，对于不允许将外部电路直接短路的网络，不能釆用此法。
方法二：测出线性有源二端网络的开路电压U°c 以后，在端口处接一负载电阻R L ，然«II I I I I I-■■■■■■■■任意负载「■ ■ ■ • • ■■ ■ • •b)后在测出负载电阻的端电压u RL ,因为:则等效电阻为：R, = （-^ - i ）R LU RL方法三：令线性有源二端网络中的所有独立电源置零，然后在断口处加一给定电压U, 测得流入短的电流I （如图l ・2a 所示）,则:图 l-2a 图 l-2b也可以在端口处接入电流源I',测得端口电压U‘（如图l ・2b 所示）,则:六、实验步骤1、叠加原理 实验电路如图l-3o（1）把K2掷向短路线一边,K 】掷向电源一边,使Us 】单独作用,测量各电流、电压, 并记录在表1-1中;（2）把Ki 掷向短路线一边，也掷向电源一边，使Us2单独作用，测量各电流、电压，并U RLR° + 心Rl无源网络U无源网络I u0 +R 0图1-3rO-O记录在表1-1中；两电源共同作用时，测量各电流、电压，并记录在表1-1 H'o表1-12、戴维宁定理（1）、线性有源二端网络的外部特性按图1-4接线，改变电阻R L 值，测量对应的电流和电压值，数据填在表1-2内。
电路与模拟电子技术实验指导书
实验一 基尔霍夫定律一、 实验目的1、加深对基尔霍夫电压定律的理解并验证其正确性。
2、学习线性电路参数的测量方法。
3、掌握EWB 的基本操作。
二、 实验原理1、基尔霍夫电压定律（KVL ） 对于任一集总电路中的任一回路，在任一时刻，沿着该回路的所有支路电压降的代数和为零。
即01=∑=nk kU式中U k 为回路中第k 个支路电压降。
2、基尔霍夫电流定律（KCL ）对于任一集总电路中的任一节点，在任一时刻，所有支路电流的代数和为零。
即01=∑=nk kI式中I k 为回路中第k 个支路电流 三、实验内容1、创建如图1-1所示的电路图，分别设置好参数值（见表1-1），做四次实验，然后测量其电压值，求其总和再与电源电压值相比较看是否相等，从而验证基尔霍夫电压定律的正确性。
图1-1 KVL 的测量电路图2、创建如图1-2所示的电路图，分别设置好参数值（见表1-2），做四次实验，然后测量其电流值，从而验证基尔霍夫电流定律的正确性。
图1-2 KCL 的测量电路图表1-2 KCL 的测量数据四、仪器和设备1、电压表４个2、电流表４个3、电压源１个4、电流源１个5、电阻４个五、实验步骤与操作1、按图1.2.51接好电路；2、按表1.2.16设置好参数；3、分别设置元件参数值，测量电压值并填表；4、按图1.2.52接好电路；5、如表1.2.17设置好参数；6、分别设置元件参数值，测量电流值并填表；7、比较结果。
六、分析与讨论1、分析数据结果，验证KVL、KCL是否正确？2、电压、电流方向如何确定？3、总结联接电路和电压、电流测量的操作过程。
实验二叠加原理、戴维南定理和诺顿定理一、实验目的1.验证线性电路叠加原理的正确性，加深对线性电路的叠加性能的认识和理解；2.验证戴维南定理的正确性，加深对该定理的理解；3.掌握测量有源二端网络等效参数的一般方法。
二、预习要点1. 什么情况下可用叠加原理，如何应用；2. 有源二端网络等效参数如何测量，并作相关的计算。
电路与及模拟电子技术实践实验指导书

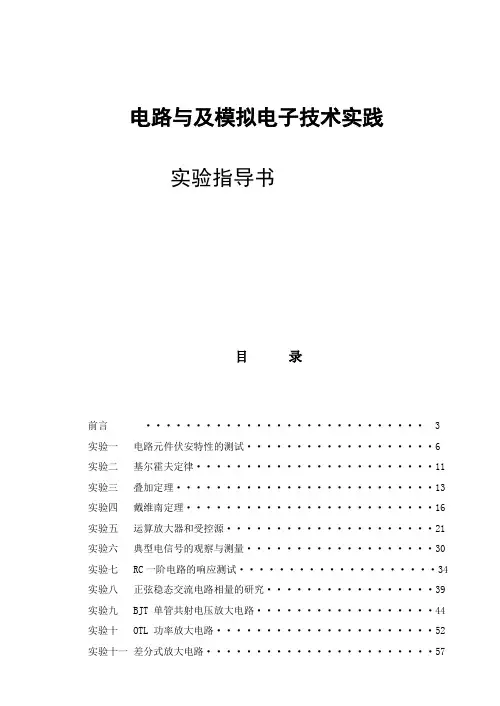

电路与及模拟电子技术实践实验指导书目录前言 (3)实验一电路元件伏安特性的测试 (6)实验二基尔霍夫定律 (11)实验三叠加定理 (13)实验四戴维南定理 (16)实验五运算放大器和受控源 (21)实验六典型电信号的观察与测量 (30)实验七 RC一阶电路的响应测试 (34)实验八正弦稳态交流电路相量的研究 (39)实验九 BJT 单管共射电压放大电路 (44)实验十 OTL 功率放大电路 (52)实验十一差分式放大电路 (57)实验十二负反馈放大电路 (63)实验十三集成运放基本应用之一--模拟运算电路 (68)实验十四集成运放基本应用之二--电压比较电路 (74)实验十五集成运放基本应用之三--波形发生电路 (79)附录一 SS-7802型示波器使用介绍 (85)附录二 CS-4135型示波器使用说明 (104)附录三晶体管特性图示仪简介 (111)附录四用万用电表检测常用电子元器件 (118)附录五电阻器标称值及精度色环标志法 (123)附录六放大器干扰和噪声的抑制及自激振荡的消除 (125)前言《电路与电子学实验》是配合《电路与电子学》理论课的教学而开设的，其目的是：1、验证、加深理解和巩固所学的电路理论知识；2、熟悉电路中常用元件、器件的各种性能；3、学习各种常用电表、仪器、设备的使用方法，熟练掌握和正确使用常用电子仪器；4、熟悉电子电路的测量技术和调试方法；5、学会处理实验数据，分析实验结果，编写实验报告；6、培养严谨和实事求是的科学作风和团结协作的团队精神。
实验项目包括电路基础和模拟电子技术两部分的内容，分别在电路基础实验室和电子技术实验室进行。
电路基础实验所用的大部分元、器件已经固定在实验装置上，实验时只需作正确的连线就可组成实验电路，模拟电子技术实验则除了正确连线组成电路之外，还要考虑元件的合理布局等，才能构成良好的实验电路。
在电路基础实验中，一些常用的仪器设备，如直流稳压电源、交、直流电压表及电流表、函数信号发生器等已经固定安装在实验装置上，示波器则是另外独立放在实验台上，这些常用电子仪器的使用贯穿于各个实验内容中，实验前必须仔细阅读附录中有关仪器设备的使用说明。
模拟电子技术实验指导书(电类)
Rb
+ Vi
-
+EC=12V
Rp
RC
+ Rb1
3DG
VO
RL
-
图2-1 单管交流放大电路
电路参数：
Ec=12V Rp =820kΩ~1MΩ
Rb1=100kΩ Rb=Rb1+Rp
Rc=2KΩ
RL=27KΩ C1=C2=10Μf/15V
T=3DG
β =80~100
三．验内容和步骤： （1） 电路板熟悉元件位置，按要求接线，经检查无误后方可接通电源。 （2） 调整静态工作点 此电路实际上是由一个偏置电阻构成的固定偏置电路，结构简单，调试方便。 只要改变Rp就可改变Rb也就改变了静态工作点。为调整最佳工作点可借助 示波器观察输出波形。在放大器的输入端加 1KHZ，5mV的低频信号，调整 Rp使输出波形不失真，输出幅度最大，这时的工作点是最佳工作点。一般 Vc在 4~6V之间。这时去掉输入信号，用万用表测出Vc、VB和VE（均对地） 然后按下式计算静态工作点。
2、 电压串联负反馈电路的测试
Rf R1
U0
R2
RL
图2
UI
电压串联负反馈电路
R1=10K，R2=10K，Rf=100K，
（1）测量电路的电压放大倍数。输入 500HZ，0.1V的正弦波。 RL=∞时，测量其VO的值，求出AOF，并与理论值进行比较。
AOF=1+Rf/R1 （2）测量电路的输入电阻
输入 500HZ，0.1V 的正弦波，分别测量 V+、VRIF′=R2*V+/（VI－V+） RIF=RIF′+R2
实验一 常用电子仪器的使用
本实验常用的电子仪器有：示波器、低频信号发生器、晶体管毫伏表、 数字万用表等， 具体的仪器性能、指标等请参阅附录。 它们的主要用途及相互关系可用图 1—1 所示
模电实验指导书

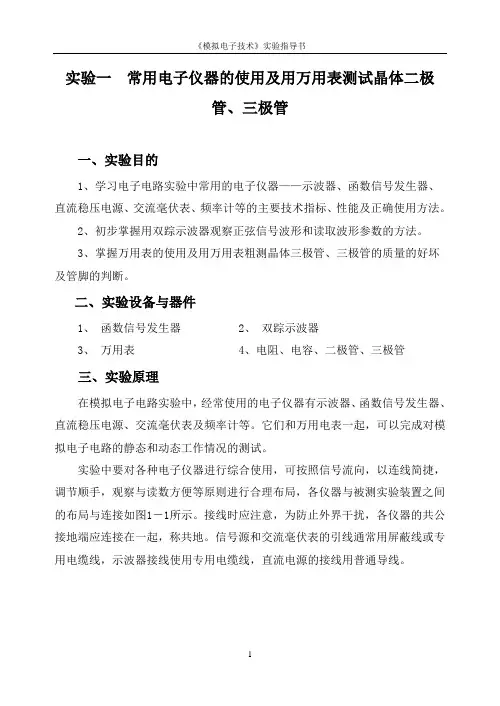

实验一常用电子仪器的使用及用万用表测试晶体二极管、三极管一、实验目的1、学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要技术指标、性能及正确使用方法。
2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
3、掌握万用表的使用及用万用表粗测晶体三极管、三极管的质量的好坏及管脚的判断。
二、实验设备与器件1、函数信号发生器2、双踪示波器3、万用表4、电阻、电容、二极管、三极管三、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用电表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。
实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1－1所示。
接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。
信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。
图1－1 模拟电子电路中常用电子仪器布局图1、示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种参数的测量。
现着重指出下列几点：1）、寻找扫描光迹将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。
②触发方式开关置“自动”。
③适当调节垂直（）、水平（）“位移”旋钮，使扫描光迹位于屏幕中央。
（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。
）2）、双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”“断续”二种双踪显示方式。
“交替”显示一般适宜于输入信号频率较高时使用。
《模拟电子技术》课程实验指导书
重庆正大软件职业技术学院自编教材模拟电子技术实验指导书主编：周树林参编：景兴红审稿：刘解生（电子信息类专业适用）电子信息工程系2012年1月印目录实验须知 (I)一常用电子仪器的使用····················- 1 - 二单管交流放大电路·····················- 8 - 三反馈放大电路试验····················- 12 - 四 OTL互补对称功率放大电路················- 15 - 五低频功率放大器试验···················- 18 - 六比例、求和运算电路···················- 21 - 七波形发生电路······················- 25 - 八有源滤波电路的研究···················- 29 - 九函数发生器实验·····················- 34 - 十直流稳压电路······················- 37 - 十一电压、电流表电路···················- 41 - 十二 RC正弦波振荡器····················- 46 -实验须知实验是研究自然科学的一种重要的方法，而电子学又是一门实践性很强的学科。
xxxx1230(修改)电路与模拟电子技术实验指导书.doc
电路与模拟电子技术实验指导书王凤歌（修改于2011.12.30）实验一直流网络定理一、实验目的1、加深对基尔霍夫和迭加原理的内容和适用范围的理解。
2、用实验方法验证戴维南定理的正确性。
3、学习线性含源一端口网络等效电路参数的测量方法。
4、验证功率输出最大条件。
二、实验属性（验证性）三、实验仪器设备及器材1、电工实验装置（DG011T、DY031T、DG053T）2、电阻箱四、实验要求1. 所有需要测量的电压值，均以电压表测量的读数为准，不以电源表盘指示值为准。
2. 防止电源两端碰线短路。
3. 若用指针式电流表进行测量时，要识别电流插头所接电流表时的“ +、－”极性。
倘若不换接极性，则电表指针可能反偏（电流为负值时），此时必须调换电流表极性，重新测量，此时指针可正偏，但读得的电流值必须冠以负号。
4.用电流插头测量各支路电流时，应注意仪表的极性，及数据表格中“ +、－”号的记录。
五、实验原理1、基尔霍夫定律是集总电路的基本定律。
它包括电流定律和电压定律。
基尔霍夫电流定律：在集总电路中，任何时刻，对任一节点，所有支路电流的代数和恒等于零。
即∑I = 0基尔霍夫电压定律：在集总电路中，任何时刻，沿任一回路内所有支路或元件电压的代数和恒等于零。
即∑U = 02、迭加原理是线性电路的一个重要定理。
独立电源称为激励，由它引起的支路电压、电流称为响应，则迭加原理可简述为：在任意线性网络中，多个激励同时作用时，总的响应等于每个激励单独作用时引起的响应之和。
3、戴维南定理指出，任何一个线性含源一端口网络，对外部电路而言，总可以用一个理想电压源和电阻相串联的有源支路来代替，如图1-1所示，其理想电压源的电压等于原网络端口的开路电压U OC，其电阻等于原网络中所有独立电源为零值时的入端等效电阻R0。
图1-14、 对于已知的线性含源一端口网络，其入端等效电阻R 0可以从原网络计算得出，也可以通过实验手段测出。
下面介绍几种测量方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一直流网络定理一、实验目的1、加深对基尔霍夫和迭加原理的内容和适用范围的理解。
2、用实验方法验证戴维南定理的正确性。
3、学习线性含源一端口网络等效电路参数的测量方法。
4、验证功率输出最大条件。
二、实验属性（验证性）三、实验仪器设备及器材1、电工实验装置（DG011T、DY031T、DG053T）2、电阻箱四、实验要求1. 所有需要测量的电压值，均以电压表测量的读数为准，不以电源表盘指示值为准。
2. 防止电源两端碰线短路。
3. 若用指针式电流表进行测量时，要识别电流插头所接电流表时的“ +、－”极性。
倘若不换接极性，则电表指针可能反偏（电流为负值时），此时必须调换电流表极性，重新测量，此时指针可正偏，但读得的电流值必须冠以负号。
4.用电流插头测量各支路电流时，应注意仪表的极性，及数据表格中“ +、－”号的记录。
五、实验原理1、基尔霍夫定律是集总电路的基本定律。
它包括电流定律和电压定律。
基尔霍夫电流定律：在集总电路中，任何时刻，对任一节点，所有支路电流的代数和恒等于零。
即∑I = 0基尔霍夫电压定律：在集总电路中，任何时刻，沿任一回路内所有支路或元件电压的代数和恒等于零。
即∑U = 02、迭加原理是线性电路的一个重要定理。
独立电源称为激励，由它引起的支路电压、电流称为响应，则迭加原理可简述为：在任意线性网络中，多个激励同时作用时，总的响应等于每个激励单独作用时引起的响应之和。
3、戴维南定理指出，任何一个线性含源一端口网络，对外部电路而言，总可以用一个理想电压源和电阻相串联的有源支路来代替，如图1-1所示，其理想电压源的电压等于原网络端口的开路电压UOC ，其电阻等于原网络中所有独立电源为零值时的入端等效电阻R。
图1-14、 对于已知的线性含源一端口网络，其入端等效电阻R 0可以从原网络计算得出，也可以通过实验手段测出。
下面介绍几种测量方法。
（1） 由戴维南定理和诺顿定理可知SCOC I U R =因此，只要测出含源一端口网络的开路电压U OC ，和短路电流I SC ，R 0就可得出，这种方法最简便。
但是，对于不允许将外部电路直接短路的网络（例如有可能因短路电流过大而损坏网络内部的器件时），不能采用此法。
（2）测出含源一端口网络的开路电压U OC 以后，在端口处接一负载电阻R L ，然后再测出负载电阻的端电压U RL ，因L LOC RLR R R U U+=则入端等效电阻为L RLOC R U U R )1(0-=（3）令有源一端口网络的所有独立电源置零，然后在端口处加一给定电压U ，测得入口的电流I （如图1-2a 所示），则IU R =也可以在端口处接入给定电流源I ′，测得端口电压U ′（如图1-2b 所示），则I U R ''=图1-2a 图1-2b5、一个含有内阻r 0的电源给R L 供电，其功率为 L L L R R R E R I P ∙+=∙=202)(为求得从电源中获得最大功率的最佳值，我们可以将功率P 对R L 求导， 并令其导数等于零，解得：2040020)()(2)(E R R R R R R R dR dP L LL L L∙++-+=0)(2040220=∙+-=E R R R R L L于是解得R L = R 0 则得最大功率： 02024)(R E R R R E P L L mas =∙+=由此可知：负载电阻R L 从电源中获得最大功率条件是负载电阻R L 等于电源内阻R 0。
六、实验步骤1、验证基尔霍夫定律按图1-3接线，其中I 1、I 2、I 3是电流插口，K 、Z 是双刀双掷开关。
图1-3先将K 、Z 合向短路一边，调节稳压电源，使U S1=10V ，U S2=6V ，再把K 、Z 合向电源一边。
测得各支路电流、电压，将数据记录于表2-1中。
表1-12、 验证迭加原理实验电路如图1-4。
首先把Z 掷向短路线一边，K 掷向电源一边，测得各电流、电压记录于表1-2中。
图1-4实验电路如图1-5.再把K掷向短路线一边，Z掷向电源一边，测得各电流、电压记录于表1-2中。
图1-5两电源共同作用时的数据在实验内容1中取。
表1-2按图1-6接线，改变电阻RL值，测量对应的电流和电压值，数据填在表1-3内。
根据测量结果，求出对应于戴维南等效参数UOC 、ISC。
其中R1=200Ω、R2=300Ω、R3=510Ω、US=10V表1-3图1-6 4、利用实验原理介绍的方法求R 0=SCOC I U ，数据在实验内容3中取。
5、 将Uoc 和R 0构成戴维南等效电路测量其外特性U=f （I ）。
数据填入表1-4中。
图1-7表1-46、 最大功率输出条件的验证i.根据1-4中数据计算并绘制功率随变化的曲线，既P = f （R L ）。
ii. 观察P = f （R L ）曲线，验证功率输出最大条件是否正确。
七、思考题1、叠加原理中E 1、E 2分别单独作用，在实验中应如何操作？可否直接将不作用的电源（E 1或E 2）置零（短接）？2、实验电路中，若有一个电阻器改为二极管，试问叠加原理的迭加性与齐次性还成立吗?为什么？ 八、实验报告1. 根据实验数据，选定实验电路中的任一个节点，验证KCL 的正确性。
2. 根据实验数据，选定实验电路中的任一个闭合回路，验证KVL 的正确性。
3. 根据实验数据表格，进行分析、比较，归纳。
总结实验结论，即验证线性电路的叠加性与齐次性。
4. 各电阻器所消耗的功率能否用叠加原理计算得出？试用上述实验数据，进行计算并作结论。
5、根据实验内容3和5的测量结果，在同一坐标纸上做它们的外特性曲线。
6、心得体会及其他。
EWB仿真实验（1）、验证基尔霍夫定律（2）、验证迭加原理（3）、测定线性含源一端口网络的外特性（既伏安特性）U=f（I）。
（4）、利用（五、实验原理介绍的方法）求R，1）由戴维南定律和诺顿定律可知：R0 =UocIsc2）、测出含源一端口网络的开路电压UOC 以后，在端口处接一负载电阻RL，然后再测出负载电阻的端电压URL，因U RL =UocRo+RL• RL则入端等效电阻为)(0LRL RLOC R U U U R -=L RLOC R UU R )1(0-==（7.183/4.621-1）800=443.5Ω3）、令有源一端口网络的所有独立电源置零，然后在端口处加一给定电压U ，测得入口的电流I ，则R 0 = UI=6/13.52=443.7Ω4）、上述内容测得的等效参数选电阻R 0构成戴维南等效电路,测量其外特性 U ′=f （I ′）。
实验二日光灯交流电路的研究一、实验目的1、学习功率表的使用。
2、学习通过U、I、P的测量计算交流电路的参数。
3、学习如何提高功率因数。
二、实验属性(验证性)三、实验仪器设备及器材电工实验装置：（DG032T，DY02T，DG053T）四、实验要求1、本实验用交流市电220V，务必注意用电和人身安全。
2、线路接线正确，日光灯不能启辉时，应检查启辉器及其接触是否良好。
1、各支路电流都要接入电流插座。
五、实验原理1、日光灯结构如图2-1所示，K闭合时，日光灯管不导电，全部电压加在启动器两触片之间，使启动器中氖气击穿，产生气体放电，此放电的一定热量使金属片受热膨胀与固定片接通，于是有电流通过日光灯管两端的灯丝和镇流器。
短时间后双金属片冷却收缩与固定片断开，电路中电流突然减小；根据电磁感应定律，这时镇流器两端产生一定的感应电动势，使日光灯管两端电压产生400V至500V高压，灯管气体电离，产生放电，日光灯图2-1 日光灯结构图图2-2 日光灯电路模型图点燃发亮。
日光灯点燃后，灯管两端电压降为100V左右，这时由于镇流器的限流作用，灯管中电流不会过大。
同时并联在灯管两端的启动器，也因电压降低而不能放电，其触片保持断开状态。
和电感的串日光灯点燃后，灯管相当于一个电阻R，镇流器可等效为一个小电阻RL联，启动器断开，所以整个电路可等效为一R、L串联电路，其电路模型如图2-2所示。
六、实验步骤1、测量交流参数如图2-3 接线（先不接电容C）。
注意：功率表为智能型表，接线时可不考虑同名端。
图2-3 日光灯电路表2-12、提高功率因数并联电容C分别为1μf、3.2μf、13.2μf，令U=220V不变，将测试结果填入表2-2中。
表2-2七、预习思考题1. 参阅课外资料，了解日光灯的启辉原理2. 在日常生活中，当日光灯上缺少了启辉器时，人们常用一根导线将启辉器的两端短接一下，然后迅速断开，使日光灯点亮，或用一只启辉器去点亮多只同类型的日光灯，这是为什么？3. 为了提高电路的功率因数，常在感性负载上并联电容器，此时增加了一条电流支路，试问电路的总电流是增大还是减小，此时感性元件上的电流和功率是否改变？4. 提高线路功率因数为什么只采用并联电容器法，而不用串联法？所并的电容器是否越大越好？八、实验报告1.完成数据表格中的计算，进行必要的误差分析。
2.根据实验数据，分别绘出电压、电流相量图，验证相量形式的基霍夫定律。
3.讨论改善电路功率因数的意义和方法。
4.装接日光灯的心得体会及其他。
EWB仿真实验1、测量交流参数2、提高功率因数实验三三相负载的星形联结一、实验目的l、研究三相负载作星形联结时，在对称和不对称情况下线电压与相电压(或线电流和相电流)的关系。
2、比较三相供电方式中三线制和四线制的特点。
3、掌握三相交流电路功率的测量方法二、实验属性：验证性实验三、实验仪器设备及器材电工实验装置：DG04T、DY012T、DG051T四、实验要求实验前些预习报告，凭预习报告参加实验。
熟悉三相负载星形联接方法。
实验中听从安排，正确使用仪表，记录测量数据，实验后根据要求认真书写实验报告。
五、实验原理l、图3-1是星形联结三线制供电图。
当线路阻抗不计时，负载的线电压等于电源的线电压，若负载对称，则负载中性O′和电源中性点O之间的电压为零。
C图3-1其电压相量图如图3-2所示，此时负载的相电压对称，线电压U线和相电压U相满足U线=3U相的关系。
若负载不对称，负载中性点O′和电源中性点O之间的电压不再为零，负载端的各项电压也就不再对称，其数值可由计算得出，或者通过实验测出。
2、位形图是电压相量图的一种特殊形式，其特点是图形上的点与电路图上的点一一对应。
图3-2是对应于图3-1星形联接三相电路的位形图。
图中，U AB代表电路中从A点到B 点的电压相量，U A'B'代表电路中从A′点到O′点之间的电压相量。
在三相负载对称时，位形图中负载中性点O′与电源中性点O重合，负载不对称时，虽然线电压仍对称，但负载的相电压不再对称，负载中性点O′发生位移，如图3-3所示。
C C B A'B'A C'图3-2图3-31、 在图3-1中，若把电源中性点和负载中性点间用中线联接起来，就成为三相四线制。
