21,单向板楼盖的结构平面布置
Page
8
根据设计经验
主梁的经济跨度为：5~8m 次梁的经济跨度为：4~6m 板的经济跨度为：1.7~2.7m（常用2m左右）
Page
9
请思考如下问题：
（1）现浇楼盖的分类？
（2）单向板肋形楼盖的结构布置要求？
Page
10
谢 谢
2015.11
Page
5
.
2 、现浇肋形楼盖的分类及特点
现浇钢筋混凝土肋形楼盖由板、次梁、主梁组成，按板的受力特
点可分为单向板肋形楼盖和双向板肋形楼盖 单向板肋形楼盖 ：L2/L1≥3 双向板肋形楼盖 ：L2/L1≤2
Page
6
3、单向板肋形楼盖的结构布置要求
Page
7
1）应满足房屋的正常使用要求， 2）应考虑结构受力是否合理, 3) 应降低造价的要求。
建筑结构与抗震系列微课建筑结
构与抗震系列微课
单向板楼盖的结构平面布置
授课人 四川建筑职业技术学院
杨晓红
2015.11
目录
现浇整体式楼盖的分类
现浇肋形楼盖的分类和特点
单向板肋形楼盖结构布置要求
思考题
Page 2
1、现浇整体式楼盖的分类
(1)肋形楼盖 ：由板，次梁和主梁组成，结构布置
灵活，可以适应不规则的柱网布置和复e
3
(2)井式楼盖 ：两个方向上梁的截面尺寸相同，不分主
次梁，共同承受板传来的荷载，由于可以节约净空，建筑效
果较好，常用于方形或接近方形的中小礼堂，餐厅，展览厅 以及公共建筑的大厅等
Page
4
(3)无梁楼盖 ：这种楼盖没有主梁和次梁，板直接支
承在柱子上，为提高楼板的承载力和刚度，减小板厚，一 般需要做柱帽, 结构高度小，板底平整，采光通风效果好， 可用于跨度≤6m的多层厂房，商场，仓库，冷藏室以及地 下水池的顶盖等建筑中

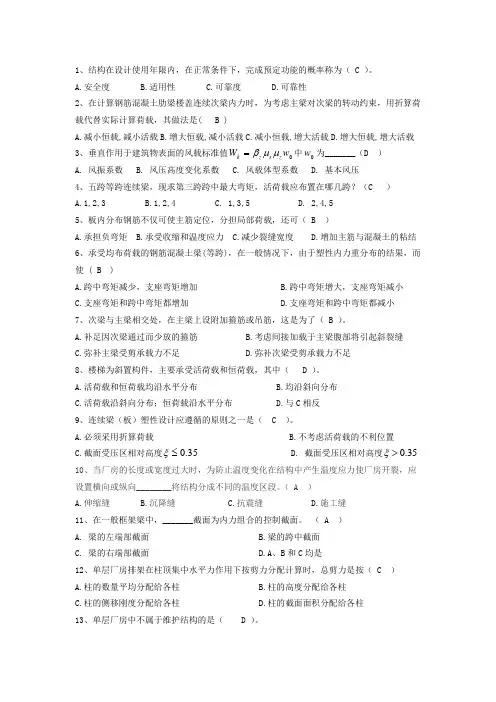

混凝土设计复习题(答案最新)
