色差仪知识培训课程共38页文档
色差仪使用方法
运行中功能
测量列表
密度减去标准
选项
> 纸张 样品 标准
V 0.0 6 C 0.0 6 M 0.0 6
Y 0.0 5
<选择测量数据形式>
T
用户对话框
选项菜单
测量数据
滤波器类型 或光源/视角
四、 校正
色差仪器的矫正时间是自订的，我 们可以根据需要设定。我司的色差仪器 设定的矫正时间为24小时。当我们的仪 器使用达到矫正时间或测量时有不正常 情况时，把色差仪器对白板进行测量以 便矫正。具体的矫正方法这里不作介绍， 如有需要请向部门主管请教！
确认白标准被存储于一个干燥、无灰尘、不直接接受光线照射 的地方。
结束语
END Thank You！Welcome to your good advice and plans! Do it better!
课程结束 谢谢大家的热情参与，欢迎提出您的宝 贵的意见和建议,以便我们共同进步！
----------林廷松 2007.02.23
标准
标准 01 标准 02 标准 03 标准 04
顺序
L * 0.00 A * 0.00 B * 0.00 清楚标准
1 右区
（5）
测量标准
D65/10
我们在对色差仪写入标准Lab值的方式有二种：“一种是 ‘扫描写入式’；一种是‘数字写入式’。
扫描写入式：在图（5）画面时，对数值进行扫描。
我们可分别对：标准01、标准02、标准03……. 进行扫描录入数值。
034998
〈1〉
左边
右边
色差仪的使用功能有12项。如图〈1〉左区（密度、颜色、匹配、自动选择、 网点、叠印、印刷反差、色调误差/灰度、纸张指数、比较、校正、配置）
色差仪知识培训课程
1.SCI & SCE……………………………………………………….26
2.選擇目標值……………………………………………………….26
3.量測………………………………………………………………..27
3
SILITEK ORPORATION
LITE ON
GROUP
. 色度三角形：
綠
G
青E綠vCaGluation
黃綠
oYGnly.
eated with Aspos青e.Slides for .NET 3.5 C黃lient Profile 5.2.0
CopyrightC2004-2011
藍綠
W
CB
AspoYse
白
Pty
YR
橙Ltd.
藍B
顏色有兩种不同的發源體
Copyright 2004-2011 Aspose Pty Ltd.
發光體所呈現的顏色 不發光體透過光源照射所呈現的顏色, 不發光體所呈現的顏
色與照射它的光源有關.
7
SILITEK ORPORATION
LITE ON
GROUP
Evaluation only. eated with Aspose.Slides for .NET 3.5 Client Profile 5.2.0
. 鏡C面o反py射ri與gh慢t 反20射04-2011 Aspose Pty Ltd.
可用開關調換兩种量測方式(常用SCI ): SCI ( Specular component included ): 可接受慢反射與鏡面
反射兩种光. SCE( Specular component excluded): 不接受鏡面反射光.
精密色差仪操作指导书
注：如果在允许的容差范围内，仪器发出的提示音为一声，也就是合格。
如果在允许的容差范围外，仪器发出的提示音为连续两声，也就是不合格。
重庆大军建材有限公司
Chongqing Dajun Building Materials Co., LTD
文件编号 DJ/QZ022-2012
版次
A1
工作文件 精密色差仪操作指导书
准界面”（如图二十），图中的 XYZ 数值即为白板的 XYZ 实际值。
如果你想修改 XYZ 值，请按“ENTER”键，再利用“△”键和“▽”键将 XYZ 的值修改成你所
需要的数值。完成修改后按“Cancel”键，系统会弹出对话框，问是否修改。如果修改就选择“是”，
仪器后面的运算就是代入你新修改的数值。
7. 仪器测量操作：
7.1 开机：
将仪器背面的电源开关拨到 ON，听到一声提示音，接着显示器会显示中英文“精密色差仪”界
面(如图一)，几秒过后仪器自动进入“语言选择”界面(如图二）。
图一
图二
7.2 语言选择:
使用△键或▽键选择“中文”或“英文”后按“ENTER”键确认，听到提示音后进入校准页
重庆大军建材有限公司
图十六
图十七
图十八
图十九
图二十
7.5.7 选择“同色异谱”，三刺激值相同、光谱分布不同的颜色样品叫做同色异谱色。光谱分
布的差异，可以粗略地判断同色样品的异谱程度。如果复制品与标准样品之间的光谱反射率曲线
形状大致相同、交叉点和重合段多，就表明同色异谱程度低、特殊同色异谱指数低（色差值小）。
选择“同色异谱”，按“ENTER”键就进入了“同色异谱”界面，（如图十八）查看“同色异谱”
重庆大军建材有限公司
色差仪操作规范
DELETE（DISPLAY+MENU）：可删除标准样或比较样资料。
MENU：按MENU键可进入条件设定。
CURSOR/AVERAGE：a、进入MENU状态，可选择至各修改之项目。
b、在标准样或比较样模式下可做平均测色。
▲：a、在标准样或比较样模式下选择储存于记忆卡内之标准或比较样。
b、在MENU状态可更改反白区之内容。
▼：a、在标准样或比较样模式下选择储存于记忆卡内之标准或比较样。
b、在MENU状态可更改反白区之内容。
PRINT（▲和▼键）：可输出色彩资料至印表机。
BREAK：更改至比较样模式。
3.2本机规格：
3.2.1型号：CM—503i
3.2.2照明系统/观察率统：
d 8 (散光照明/ 8°视角) ;可转换式SCI (包括镜面组件) / SCE (不包括镜面组件)设置.
3.5.4欲测比较样请按BREAK键至比较样模式,将比较样置于测色口,按背后测色键测色即可比较色差(LCD上即为色差).
3.5.5若须要其它色彩数据,请利用MENU键更改DISPLAY内容.
3.5.6若有须要打印之数据请按PRINT (▲和▼同时按)即可.(须要外接打印机并设定状态)
3.6测量流程图:
3.2.15尺寸：115*257*126mm
3.2.16重量：含电池1.3Kg
3.2.17作业温度/湿度：0°～40°,相对湿度低于85﹪
3.2.18存放条件：–20°～45°,无水汽冷凝
3.3电源：
3.3.1使用电池：
(1)开掉开关
(2)将电池室盖的锁往上滑动,打开盖子
(3)装入四个5号电池,不要用不同厂牌的电池或使用时间长短不同的电池.
色差培训课件
色差产生的原因
光源
不同光源发出的光具有不同的 颜色特性和能量分布，可能导
致物体表面颜色的变化。
物体表面特性
物体表面的反射、透射和散射特 性决定了物体在特定光源下的颜 色表现。
环境因素
环境因素如空气污染、气候变化等 也可能对物体的颜色产生影响。
色差的分类
可察觉色差
在给定照明和观察条件下，两 种或多种颜色之间的差异足够 大，以至于至少一名观察者能
打印预览
在打印之前，使用打印预览功能来 检查颜色是否准确，并根据需要进 行调整。
定制化解决方案
色彩标准制定
制定适合企业或行业的色彩标 准，并对员工进行色彩标准培
训，以确保颜色一致性。
色差补偿
根据实际需要，对颜色进行色 差补偿，以获得更准确的颜色
表现。
色彩再现
采用色彩再现技术，使用户能 够根据目标颜色来调整显示器 的颜色，以获得更准确的颜色
案例二
校准工具简介
X-Rite iMatch和Spyder5ELITE是常 用的色彩校准工具，可以帮助用户快 速准确地校准显示器、投影仪和打印 机等设备的色彩，以确保色彩的一致 性和准确性。
校准实例一
使用X-Rite iMatch进行校准。使用 X-Rite iMatch进行校准时，用户可 以通过简单的步骤快速准确地校准显 示器的色彩，以确保显示器输出的颜 色准确性。
校准实例二
使用Spyder5ELITE进行校准。 Spyder5ELITE是一种高精度的校准 工具，可以帮助用户快速准确地校准 打印机的色彩。通过使用 Spyder5ELITE进行校准，用户可以 确保打印机输出的颜色与显示器上的 颜色一致，提高工作效率和质量。
案例三

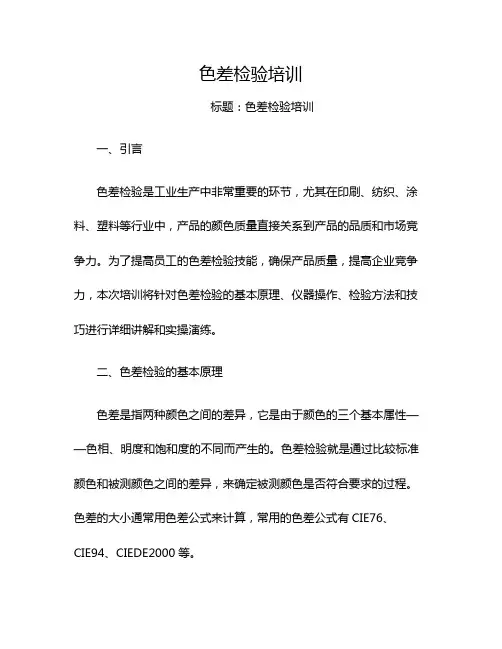

色差检验培训
色差检验培训标题：色差检验培训一、引言色差检验是工业生产中非常重要的环节，尤其在印刷、纺织、涂料、塑料等行业中，产品的颜色质量直接关系到产品的品质和市场竞争力。
为了提高员工的色差检验技能，确保产品质量，提高企业竞争力，本次培训将针对色差检验的基本原理、仪器操作、检验方法和技巧进行详细讲解和实操演练。
二、色差检验的基本原理色差是指两种颜色之间的差异，它是由于颜色的三个基本属性——色相、明度和饱和度的不同而产生的。
色差检验就是通过比较标准颜色和被测颜色之间的差异，来确定被测颜色是否符合要求的过程。
色差的大小通常用色差公式来计算，常用的色差公式有CIE76、CIE94、CIEDE2000等。
三、色差检验仪器操作色差检验仪是进行色差检验的主要工具，常用的色差检验仪器有分光光度计、色差计等。
分光光度计是一种高精度的色差检验仪器，它可以测量颜色的三个基本属性，并通过计算得到色差值。
色差计是一种便携式的色差检验仪器，它可以快速测量颜色的差异，并直接显示色差值。
1. 根据被测产品的颜色特性和要求，选择合适的色差检验仪器；2. 按照仪器的操作说明书进行正确操作，确保测量结果的准确性；3. 定期进行仪器的校准和保养，保证仪器的性能稳定。
四、色差检验方法和技巧1. 选择合适的测量条件，如光源、观察角度等，以减少环境因素对测量结果的影响；2. 根据被测产品的特性和要求，选择合适的色差公式和色差标准；3. 采用标准色板或标准样本来进行比对，以减少主观因素对测量结果的影响；4. 进行多次测量，并取平均值，以提高测量结果的准确性；5. 在进行色差评价时，要考虑到产品的实际应用场景和用户的需求。
五、实操演练1. 准备好色差检验仪器和标准色板；2. 选择合适的测量条件和色差公式；3. 对标准色板和被测产品进行测量，并记录色差值；4. 对测量结果进行分析和评价，判断被测产品是否符合要求；5. 根据评价结果，进行相应的调整和改进。
六、总结色差检验是工业生产中非常重要的环节，通过本次培训，员工将掌握色差检验的基本原理、仪器操作、检验方法和技巧，提高色差检验的准确性和效率，从而提高产品的质量和企业竞争力。
色差仪操作试题
《PCQC系统操作》与色差仪使用及颜色判定培训试题组别姓名工号计分选择题,在题中横线上填上正确答案的序号,1-8题每空5分,第9题为多选题全对10分,少选多选不计分.1.PCQC系统使用了USB 型的软件锁进行自我保护，因此，在每次使用PCQC 系统前，必须将随软件发行的插入到计算机上任意一个USB 插口上。
A . 软盘 B. 软件锁C, 密码 D. U盘2.PCQC系统所有对样品信息的操作，都是建立在数据库文件的基础之上的，所以QC每次检测颜色时必须指定、，和的存放位置和名称。
A . 标样B . 专业操作员C,、试样 D. 存样3.一般来说，色差仪的电源每开关一次，都应该再次做仪器的，对于KonicaMinolta 的台式测色仪，电源每开关一次，还必须再次做仪器的。
而对于便携式测色仪，可以不要求每次做零位校正。
A．白板校正 B. 零位校正 C.人工确认4.明度指数L表示和.,A．黑 B. 白 C.高 D.低5.当L值越大时表示颜色越,反之表示越A．浅 B. 深 C.高 D.低6.色品指数a为正值表示颜色偏，当a为负值表示颜色偏A．绿 B. 深 C.红 D.低7. 色品指数b为正值表示颜色偏，当b为负值表示颜色偏A．黄 B. 深 C.蓝 D.低8.我们的PCQC系统通用设置为：主光源，观察者为，含光方式，测量方式.A . D65 B. 10 C. SCI D.反射9.当你检测时发现同一批产品前后颜色数据相差较大时,可能的原因有( )A.测量时仪器没有进行黑板,白板校正B.操作时仪器与产品间隙漏光所致C．产品颜色已经可能出现异常 D.可能天气原因影响如光线强度或者气温高底。
精密色差仪操作规程
精密色差仪操作规程一、安全操作规程1.1操作人员需佩戴个人防护装备，包括防护眼镜、口罩和耳塞等。
1.2在使用过程中，应当保持操作台面整洁，避免杂物和液体溅入仪器内部。
1.3操作人员应经过相应培训，熟悉仪器的结构、功能和操作方法，不得擅自操作未经授权的操作模式或功能。
二、仪器准备2.1将精密色差仪放置在平稳的操作台面上，避免仪器晃动或倾斜。
2.2连接仪器的电源线，并将电源线插入稳定的电源插座中。
2.3打开仪器电源开关，并等待仪器自检完成。
三、样品测量3.1打开仪器上的样品夹，将待测样品放置在夹具中的位置上，并关闭样品夹。
3.2打开仪器上的测量软件，并选择相应的测量模式和参数设置，如测量光源类型、颜色空间和显示方式等。
3.3执行仪器的零校准操作，确保测量结果的准确性。
3.4将样品夹放置在测量台上，按下开始测量按钮，开始进行测量。
四、测量结果分析4.1测量完成后，仪器将自动生成测量报告和结果图表，操作人员可通过观察和分析测量结果，对样品的色差情况进行评估。
4.2 操作人员可根据测量结果的需求，进行相关数据的处理和导出，如导出到Excel表格中进行统计和对比等。
五、仪器维护5.1在使用过程中，应保持仪器的清洁和干燥，避免灰尘、水分和化学物质的侵入。
5.2定期对仪器进行校准和验证，确保测量结果的准确性。
5.3仪器不使用时，应断开电源，避免长时间静置导致仪器的故障或损坏。
六、操作注意事项6.1避免在强光或反射光线较强的环境下使用仪器，以免影响测量结果的准确性。
6.2在进行测量时，应保持操作环境的稳定，避免外来干扰对测量结果产生影响。
6.3避免将液体或化学物质直接接触到仪器表面，以免损坏仪器的外观和内部结构。
6.4在操作过程中，应按照仪器的使用说明书进行操作，并遵循相关的操作流程和注意事项。
七、操作记录与归档7.1在每次使用仪器时，应记录下相应的测量数据、参数设置和操作人员等信息，并进行归档保存。
7.2相关操作记录和数据归档，可用于日后的追溯和评估，以保证测量结果的可靠性和准确性。
色差培训课件
引言概述：色差是指物体表面在不同光源下呈现出的颜色差异。
在许多行业中，色差的控制对于产品的质量和一致性至关重要。
因此，进行色差培训课程非常必要。
本文旨在提供一份详细的色差培训课件，通过引言概述、正文内容、总结等章节，全面介绍色差的概念、分类、测量方法以及控制手段。
正文内容：1.色差的概念与重要性1.1色差的定义与解释1.2色差对产品质量的影响1.3色差的应用领域与需求2.色差的分类与测量方法2.1主观与客观色差评价方法2.2色差的三要素：色度、亮度和透明度2.3色差的国际标准与国内标准2.4常用的色差测量仪器与原理3.色差的产生原因与调控手段3.1原材料的色差引起的问题3.2制造过程中的色差因素3.3调控原材料与工艺过程的方法3.4设备校准与色差控制技术4.色差培训中的案例分析4.1电子产品领域中的色差问题与解决方案4.2纺织行业中的色差调控案例4.3建筑材料领域中的色差管理实践4.4食品加工业中的色彩一致性控制策略4.5医疗器械行业中的色差标准与要求5.色差培训的注意事项与进一步发展方向5.1色差培训的设计与实施5.2培训时的教学方法与工具5.3色差领域的最新研究与发展趋势5.4提高色差控制的创新技术与策略5.5色差培训的评估与反馈机制总结：色差培训课件通过引言概述、正文内容、总结等章节，全面介绍了色差的概念与重要性、分类与测量方法、产生原因与调控手段、案例分析以及培训中的注意事项与进一步发展方向。
色差控制是各个行业中保证产品质量和一致性的关键环节，通过对色差的深入了解和培训，企业和从业人员能够更好地应对色差问题，提高产品质量和市场竞争力。
随着科技的不断发展，色差控制也会面临新的挑战和机遇，需要不断学习和探索新的技术和方法。
色容差培训资料
色容差培训资料在我们日常生活和各种工业生产中，颜色的准确性和一致性至关重要。
而色容差就是用于衡量颜色差异和一致性的一个重要指标。
接下来，让我们深入了解一下色容差的相关知识。
一、什么是色容差色容差，简单来说，就是指一批光源之间在颜色上的差异程度。
它用数字来表示，数值越小，表示颜色的一致性越好；数值越大，表示颜色的差异越大。
想象一下，你购买了一批相同型号的灯泡，安装后却发现它们发出的光有的偏黄，有的偏白，这就是色容差较大的表现。
而在一些对颜色要求严格的领域，如舞台灯光、印刷业、电子产品显示屏等，控制色容差就显得尤为重要。
二、色容差的计算方法色容差的计算通常基于特定的颜色空间和数学公式。
常见的颜色空间有 CIE 1931 颜色空间和 CIE 1976 颜色空间。
以 CIE 1976 颜色空间为例，色容差的计算通常涉及到目标颜色的坐标（x，y）和实际测量颜色的坐标（x'，y'），通过一系列复杂的数学运算得出色容差值。
这个计算过程可能对于非专业人士来说有些复杂，但我们只需要知道，它是通过科学的方法来量化颜色之间的差异。
三、影响色容差的因素1、光源本身的特性不同类型的光源，如白炽灯、荧光灯、LED 灯等，由于其发光原理和材料的不同，本身就存在颜色上的差异。
2、生产工艺在光源的制造过程中，原材料的纯度、工艺的精度等都会影响最终产品的颜色一致性。
3、环境因素温度、湿度等环境条件的变化也可能会对光源的颜色产生影响，从而导致色容差的变化。
四、色容差的标准为了保证颜色的一致性和质量，各个行业都制定了相应的色容差标准。
例如，在照明行业，国际照明委员会（CIE）制定了一系列的标准，规定了不同类型光源的色容差范围。
对于某些高端应用，如医疗照明、美术馆照明等，色容差的要求会更加严格。
而在印刷行业，也有专门的颜色标准和色容差要求，以确保印刷品的颜色与设计稿相符。
五、色容差的测量工具和方法1、分光光度计这是一种常见的测量颜色的仪器，它可以精确地测量光源的光谱分布，并通过计算得出颜色坐标和色容差。
