产品介绍与系统设计
1
xx多联机FSN6Q系列
型号：RAS-224～1500FSN6Q
调试主要检验以下几个方面：对产品质量进行检查：
由于机器在运输、搬运、安装等过程中，不可避免的振动、碰撞、冲击等以及一些的人为因素，可能对产品质量造成一定的二次损坏。所以，要在安装完成后，对产品的质量进行确认。对安装工程质量进行确认：对设备的安装、系统的安装、配线等进行检查确认。对空调系统的试运转状态进行确认：试运行中是否有不良现象各项参数是否正常室内外机是否有振动、噪音等异常现象系统设计是否合理室内参数是否能达到设计要求对客户进行培训：基本操作、注意事项、故障的简单处理方法等
产品介绍
20HP～54HP由2-3个模块组合而成
FSN6Q系列室外机组合表
产品介绍
xx多联机室内机系列
产品介绍
产品介绍
接驳容量 = 50%~130%
注意：不同容量配比，影响冲注制冷剂量

多联机系统调试培训教材共110页

多联机系统调试培训教材
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本身就是讲道理 ……法律，也 ----即明示道理。— —爱·科克
3、法律是最保险的头盔。——爱·科克 4、一个国家如果纲纪不正，其国风一定颓败。—— 塞内加 5、法律不能使人人平等，但是在法律面前人人是平等的。 ——波洛克
谢谢你的阅读
❖ 知识就这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非

多联机设计简易教程(简单易学,适合新手)

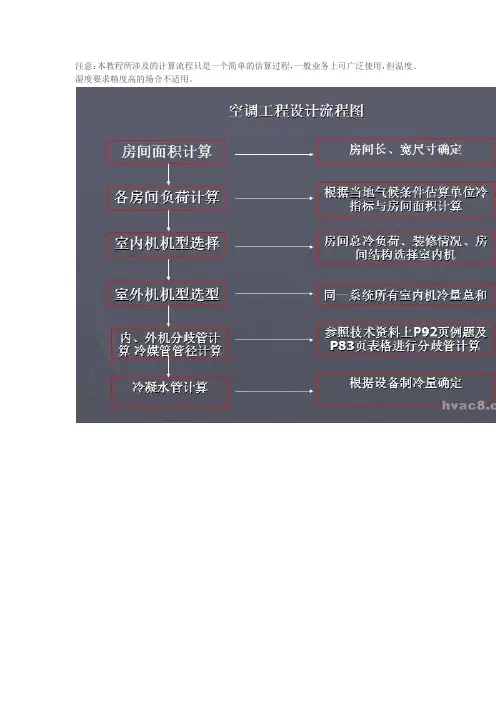

注意：本教程所涉及的计算流程只是一个简单的估算过程，一般业务上可广泛使用，但温度、湿度要求精度高的场合不适用。

多联机设计技术要点1.不同匹数的室外机所对应的室内机台数；2.工程方案内外机选型设计时，18、22、28的内机冷量均以2.8KW计算来选择室外机；3.第一分歧管至末端的距离等效长度L等效≤40mL等效=L+（0.5～1）*n≤40m其中L----距第一分歧管最远配管的实际长度n----距第一分歧管最远配管主干管分歧管个数。

4.超配问题在做设计时，必须认真了解用户的需求，对于不全开的场所可以适当超配，但外机能力必须满足常开房间的能力需求，而且超配比例不能超过110%（由于回油问题除霜等原因内外机能力配比不能低于80%），对于同一个多联机系统内的所有内机全开的系统是绝对不能超配设计，以免影响客户正常使用。

一个多联机系统所配的绝大部分内机都在36KW以下，其系统绝对不能超配。

5.配管总长室内机与室内机落差＜15m9.主管、主配管规格尺寸（见附表）10.单位面积冷负荷根据设计规范，核算单位面积冷负荷。

11.低静压室内机应侧出风，且所接风管长度在无弯头情况下＜0.5米。

12.室外机的摆放位置（散热问题）。

13.分歧管组件应注意其水平直管道的距离：A．铜管转弯处与相邻分歧管间的水平直管段距离应≥1m；B．相邻两分歧管间的水平直管段距离应≥1m；C．分歧管后连接室内机的水平直管段距离应≥0.5m。

-------------------------------------------------------------------------------------------------。

变频多联机工程设计培训教材

变频多联机工程设计培训教材
本教材详细介绍了变频多联机系统的原理、设计、安装、维护和市场应用。无论您是初学者还是专业人士，都能从中深入了解如何运用这项技术。
变频多联机系统简介
1 原理
探讨变频多联机系统的基本原理和工作方式，以及优势和适用性。
2 类型
介绍不同类型的变频多联机系统及其特点，如空调、供暖或冷却等。
管道设计
介绍制冷剂管道的设计原则和遵循的标准规定。
维护பைடு நூலகம்检修
详细介绍制冷剂管道的维护和常见问题的解决方法。
安装技巧
分享正确、安全地安装制冷剂管道和配件的关键技巧和步骤。
环保和可持续性
探讨变频多联机系统对环境的影响，以及可持续性的重要性。
电气布线和连接
1
安全标准
阐述符合电气安全标准和规定的重要性，以及相关的电气知识。
常见故障
介绍多联机系统常见故障的原因和解决方法。
预防性维护
分享多联机系统的预防性维护措施，以提高其可靠性和寿命。
专业技巧
探讨专业技术人员在故障排除过程中的技巧和最佳实践。
变频多联机与其他系统对比
1 性能对比
对比变频多联机系统与传统空调系统等其他系统的性能指标和优势。
2 能效比较
分析变频多联机系统的能效优势，包括节能和降低运行成本。
3 设计和布局
讲解如何进行变频多联机系统的工程设计和布局，以确保最佳性能和效率。
室内和室外机选择
室内机选择
详细介绍适用于变频多联机系统的各种室内机类型和功能。
室外机选择
讨论选择和安装变频多联机系统室外机的最佳实践和注意事项。
最佳组合
指导如何根据不同需求和空间设计最佳的室内和室外机组合。

变频多联机工程设计培训教材

02 变频多联机工程设计
室内外机选型与布局
室内外机型号选择
根据空调面积、冷暖需求、室内外环境等因素选择合适的室内外机型号。
布局原则
遵循室内美观、气流组织合理、维护方便等原则，合理安排室内外机的位置和方向。
管路设计与优化
管路材料选择
根据管内介质、压力、温度等条件选择合适的管路材料，如铜管、钢管等。
管路走向与优化
根据现场实际情况，合理规划管路的走向，减少管路长度和弯曲，降低能耗和噪音。
控制系统的设计
控制方式选择
根据需求选择合适的控制方式，如温度控制、湿度控制、空气质量控制等。
智能控制
集成现代智能技术，实现远程控制、定时开关、自动调节等功能，提高使用便利性和节能性。
安装与调试
安装规范
遵循相关标准和规范，确保安装质量和使用安全。
系统运行噪音大可能是由于风扇、压缩机等部件运转异常、安装位置不当或管路振动等原因引起的。
解决方案
检查并确保部件运转正常，调整安装位置或优化管路布局，以降低噪音。
制冷/制热效果不佳
总结词
制冷/制热效果不佳是变频多联机中常见的问题之一，可能影响设备的性能和效率。
详细描述
制冷/制热效果不佳可能是由于滤网堵塞、冷媒泄漏、室外机散热不良等原因引起的。
常工作。
详细描述
通讯故障通常表现为室内外机无法正常通信，可能是由于线路连接不良、通讯协议不匹配或通讯
模块损坏等原因引起的。
解决方案
检查线路连接是否牢固，确保通讯协议匹配，如有问题及时更换
通讯模块。
系统运行噪音大
总结词
系统运行噪音大是变频多联机中常见的问题之一，可能影响用户的使用体验。

多联机培训课件

• 4室外机选择：
• （1）对于使用功能相同的同一区域，不允许超配，比如会议室、食堂等为一个独立的空调系统，一般按100%配比。 • （2）如果室内外机配比在合理范围内，要考虑室内机同时开启时，实际制冷量（Q内/超配系数）大于房间设计冷负荷。 • （3）室内外机容量配比系数不允许超过厂家的规定值，一般系统不允许超配130%，负责将导致系统无法正常运行。 • （4）室内外机容量配比系数可参考下述选择：
• 3系统划分：
• （1）空调系统的划分要合理，系统的经常性同时使用率或满负荷率宜控制在50%-80%。 • （2）功能不同的区域宜组合在一个空调系统中，例如办公室和会议室。 • （3）经常使用的房间和不经常使用的房间宜组合在一个空调系统中。 • （4）室内机集中的区域宜设为一个系统，使配管长度尽可能短，减少冷量衰减。
多联机设计
变制冷剂流量多联分体式空调（VRV空调）设计
一，多联机概述
• 1定义：一台室外机配置多台室内机，通过改变制冷剂流量能适应各房间负荷变化的直接膨胀式空气调节系统。 • 2，由于其系统小且灵活，适合于房间数量多、区域划分细致的建筑： • （1）空调房间或区域数量多、同时使用率较低的建筑。 • （2）学校、办公楼、饭店等有舒适性要求的中小建筑。 • （3）有就近安置室外机和新风处理机位置的上述大型建筑。 • （4）高档住宅。 • 3系统特点：多联机主要优点是部分负荷时能效比高、运行成本低。 • （1）设计简单，深受设计院欢迎。 • （2）安装管路简单，布置灵活，施工方便。
三，多联机系统设计
1，制冷设计流程： • （1）设计条件和冷负荷计算。 • （2）室内机制冷容量选择。 • （3）系统组成和室外机制冷容量选择。 • （4）室外机实际制冷容量计算。 • （5）室内机最终实际制冷容量计算。 • 2，制热能力校核： • （1）设计条件和热负荷计算。 • （2）室外机实际制热容量计算。 • （3）室内机最终实际制热容量计算。 • （4）校核是否需要加辅助电加热，电加热量计算。

多联机培训资料资料

三、VRV系统是variable Refrigerant Volume系统的简称，即制冷剂流量可变式系统。其形式为一组室外机，由功能机和恒速机，变频机组成。通过并联室外机系统，将制冷管道集中进入一个管道系统，可以方便得根据室内机的容量的匹配，对室内机的合适的容量从122.5KW以1.5KW的级差进行选择，即最多一组室外机可连接30台室内机。室内机有天花板嵌入式、挂壁式、落地式等。型式不同的室内单机可连接到一个制冷回路上，并可进行单独控制。室内单机最小容量为0.6KW，最大为3.75KW，室内机的容量可在室外机容量的50%至130%内调节。
（2）输送分配系统：水系统和风系统、冷媒分配
（3）空调末端装置：空气处理设备（空调机组、风机盘管、新风机组等）
（4）控制部分：电气控制柜（箱）、远程控制器、温控器等
2.空调系统按空气处理设备的设置情况分类
空盘管+新风机
局部式空调系统分体空调
单（双）风道系统
★制冷主机台数可以根据建筑业主和建筑所备机房情况进行确定。
★主机形式可以根据业主实际情况或根据工程情况对多种方案进行比较确定，选择最适合该工程的主机形式。
案例

珠海钰海环球金融中心十楼设为办公室，建筑面积为 2000平方米，空调面积为1500平方米，全楼选用VRV系统，应该选用多大的冷量的外机？
二、风冷冷冷水机组：
水冷式冷水机和风冷式冷水机，他们两者的区别主要在于冷凝器的不同。水冷冷水机的冷凝器主要通过循环冷却水来带走热量。与水冷式不同，风冷式冷水机采用风扇做为散热。通常采用翅片式的冷凝器，翅片其实是指铝片，即将需要换热的部位采用外部安装铝片，以达到高效散热，再通过强力风扇将热气抽出。 1.模块机：在VRV系统的基础上发展起来，在1985 年，由澳大利亚捷风集团发明并申请专利。它将传统的氟利昂管路改变为水路系统，将室内外机合并为制冷机组，室内机改为风机盘管。利用载冷剂水的换热来实现制冷过程。模块机由于能够根据冷负荷要求自动调节启动机组数量，实现灵活组合而此得名。 2.风冷冷水螺杆机：风冷螺杆和水冷螺杆的区别是一个冷凝器采用翅片式的冷凝器，另一种是管壳式冷凝器，适用于较大冷量的厂房，商场。

美的多联机培训教程

美的多联机培训教程第一部分多联机电控器件配简介多联机电控主要器件：大变频V4+室外机注：大变频8/10/14/16匹，采用50A模块，其中12HP仍采用35A模块；即E405变频-35A模块；E655变频-50A模块。

X系列室外机：VX全变频8~22匹，因压缩机的搭配不同，所以一共有三款主板，分别是8/10/12/20/22匹一款，14/16匹一款，18匹一款，具体搭配情况见下表。

注：每一款主板上都贴有对应的编码以及区分标贴，因此在维修更换主板时，必须更换对应的主板，否则系统报 E9 驱动型号不匹配故障；主控板信息查询指引：PCB编码不等于主控板组件的编码；程序编码代号只能在【170顺德工厂组织】库下查询，在【775暖通组织库】下是查不到的；E方程序【2013007+后5位编码】可查询相关信息；注意：PDM系统中的主板组件编码不一定是完整售后配件的编码，具体售后配件已售后系统编码为准！新V4+室内主控板各端口功能(红色部分是在老室内主板上新增的功能)1、三相整流桥堆：利用二极管单向导电的特性，将交流电转换为直流电，由二极管按桥式电路连接而成的整流器,是空调主控板提供直流低电压主要元器件。

整流桥堆是有极性的元器件，更换时必须分清极性，以免击穿。

整流桥堆是发热量较大的原件，更换时一定要在背面涂抹散热膏。

2、变频模块外观和接线：3、变频模块检测方法：变频模块的六个IGBT管的两端分别并联了一个续流二极管，可以通过检测这个二极管的好坏来判断变频模块的好坏。

将万用表选到二极管档红色表笔接变频模块的“N”端子，黑色表笔接变频模块的“P”端子，由于此时测量的是两个二极管串联时的导通电压（见上简图所示），导通电压应在0.7V左右，若导通电压为无穷大或过低，则该模块已经损坏。

同理，可以此测试P~U、P~V、P~W三端。

该方法适用于美的中央空调所有变频模块、风机模块的测量。

4、风机模块故障检测方法：注意：如果更换主板时，能力拨码没拨对，也会导致报P9故障第二部分多联机电控常见故障及处理方法一、EO:室外机通讯故障（仅从机显示）多台室外机并联时，需要通过通讯线将室外机的H1、H2、E相连，并给主机地址拨码拨0,从机1拨1，以此类推。
