YYQ-50 硬支撑平衡机使用说明书
平衡机安全操作规程
平衡机安全操作规程一、引言平衡机是一种用于测量和校正旋转机械零部件不平衡的设备。
为了确保操作人员和设备的安全，制定本安全操作规程，明确平衡机的操作流程和安全注意事项。
二、操作人员要求1. 操作人员应经过专业培训，熟悉平衡机的结构、原理和操作流程。
2. 操作人员应具备良好的身体健康状况，不得饮酒、吸烟或处于疲劳状态。
3. 操作人员应穿戴符合安全要求的工作服和防护用具，如安全鞋、安全帽、防护眼镜等。
三、平衡机操作流程1. 开机准备a. 检查平衡机的电源和气源是否正常，并确保设备接地良好。
b. 检查平衡机的各个部件是否完好无损。
c. 检查平衡机的传感器和仪表是否校准准确。
d. 操作人员应按照设备说明书的要求，正确设置平衡机的参数。
2. 样品安装a. 操作人员应根据样品的尺寸、重量和形状，选择合适的夹具和支撑装置。
b. 操作人员应将样品稳固地安装在平衡机上，并确保样品与夹具之间的接触面干净无杂质。
c. 操作人员应按照设备说明书的要求，正确调整夹具和支撑装置的位置和角度。
3. 测量和校正a. 操作人员应按照设备说明书的要求，启动平衡机，并选择适当的测量模式。
b. 操作人员应根据测量结果，适时调整样品的位置和角度，以达到平衡要求。
c. 操作人员应根据设备显示的不平衡量和相位角，适时添加或去除校正质量，直到达到平衡要求为止。
4. 操作结束a. 操作人员应在操作结束后，关闭平衡机的电源和气源，并清理工作区域。
b. 操作人员应将样品从平衡机上取下，并妥善存放或交付下一步工艺。
四、安全注意事项1. 操作人员在操作过程中应保持专注，不得分心或与他人交谈。
2. 操作人员应遵守设备说明书的要求，不得随意更改参数或操作方式。
3. 操作人员应时刻注意自身安全，不得将手、头部或其他身体部位靠近旋转部件。
4. 操作人员应定期检查平衡机的各个部件和安全装置，如发现异常应及时报修。
5. 操作人员应遵守现场安全规定，如禁止吃东西、饮水等。
平衡机操作规程
平衡机操作规程平衡机是一种用于对旋转机械进行动平衡的设备，它能够检测旋转体的不平衡情况并采取相应的校正措施，以提高机械设备的运行性能和使用寿命。
在使用平衡机时，需要遵守一定的操作规程，以确保安全运行和有效实施动平衡。
以下是平衡机操作规程的一般要求：一、安全操作1. 具备相关操作培训资质的人员方可操作平衡机，操作人员必须了解平衡机的结构、原理和主要参数，并熟悉平衡机的操作流程。
2. 在操作平衡机前，必须对设备进行全面检查，确保各部件的连接牢固，电源线路接地良好，润滑部位充足，并排除故障和异常现象。
3. 使用者必须佩戴符合要求的防护设备，包括安全帽、护目镜、防护手套等，并保持身体的稳定姿势，避免操作过程中的疲劳和不良姿势。
4. 在操作平衡机时，必须保持机器周围的工作区域整洁，并清除可能造成危险的物品和障碍物，以确保操作时的安全。
5. 操作人员禁止戴手表、戒指、手链等容易引起危险的饰品，避免个人装饰物品与机器设备产生不必要的接触。
二、准备工作1. 在操作平衡机前，必须对待测物进行外观检查，排除外部的污垢、异物等，确保待测物表面干净无损。
2. 合理选择平衡机的工作范围和检测参数，根据待测物的尺寸、质量和旋转速度等特点进行合理设置。
3. 根据待测物的形状和重量分布情况，选择合适的夹具进行固定，夹具必须具备足够的刚性和稳定性，以保证测量的准确性和可靠性。
4. 清洁平衡机的运转台面和传感器，确保测量的时候没有杂质干扰。
5. 连接电源并进行电气系统的自检，确保各电气设备正常工作，电压稳定，电缆线路连接正确。
三、动平衡步骤1. 将待测物夹具放置在平衡机的运转台面上，并保证夹具与运转台面之间的连接牢固，没有松动现象。
2. 将平衡机设置为待测物的参数值，包括重量、尺寸、旋转速度等，同时设置合适的测量时间。
3. 启动平衡机，使其达到运转状态，并调整初始不平衡的位置和大小，使待测物处于动平衡状态。
4. 进行动平衡测试，等待平衡机根据待测物的不平衡情况给出校正措施，并根据平衡机的指示进行相应的调整。
平衡机操作规程
平衡机操作规程平衡机操作规程第一章总则第一条为了保障平衡机的正常运行和操作人员的人身和设备安全，减少事故和故障的发生，制定本操作规程。
第二条本规程适用于所有使用平衡机进行操作的人员。
第三条操作人员应具备相关平衡机使用和操作知识，并经过培训合格后方可操作平衡机。
第四条操作人员应全面了解平衡机的性能和功能，并按照规程进行正确操作。
第五条操作人员应服从现场负责人的指挥和管理，确保操作过程的安全和顺利进行。
第六条任何人员不得在未经允许的情况下擅自操作平衡机。
第七条操作人员需认真履行《安全生产法》、《职业病防治法》等安全生产和职业健康相关法律法规，并负有安全作业的责任与义务。
第二章设备准备第八条操作人员在操作平衡机之前，应确保平衡机处于正常工作状态，其外部清洁，运转部件无异常，配件准备完毕。
第九条操作人员应佩戴适当的工作服、安全帽、防护手套，确保个人安全。
第十条操作人员应确保工作区域整洁，无障碍物，防止发生额外的安全事故。
第十一条操作人员在操作平衡机时，应首先熟悉并正确使用相关设备的操作手册，并按照其规定进行操作。
第十二条操作人员要熟悉平衡机的功能和使用方法，理解平衡机的操作界面，准确掌握平衡机的各个操作按钮和开关的功能。
第十三条操作人员要了解平衡机的报警指示灯和声音信号的含义，做到及时采取相应的措施。
第三章操作方法第十四条操作人员必须掌握平衡机的各项操作程序，按照程序要求进行操作。
第十五条操作人员应提前检查平衡机所需的材料、工具和设备是否齐全，并准备好相关的操作手册和记录表格。
第十六条操作人员在操作平衡机之前，应先检查平衡机的电源和控制系统，确保电源接地良好，控制系统正常运行。
第十七条操作人员要根据实际需要，选择合适的工装和夹具，并确保其正确安装和固定。
第十八条操作人员要根据实际情况调整平衡机的各项参数，确保平衡机的工作效率和产品质量。
第十九条操作人员要随时观察平衡机的运行状态，如有异常情况，应及时停机检查并采取相应措施。

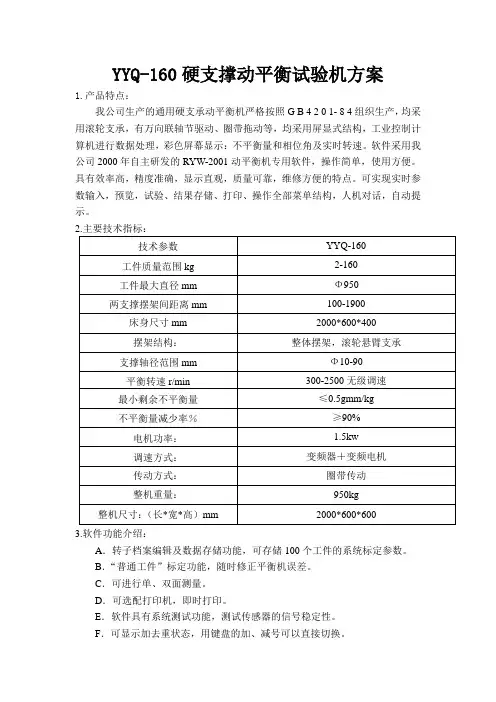

YYQ-160硬支撑动平衡试验机方案
YYQ-160硬支撑动平衡试验机方案1.产品特点：我公司生产的通用硬支承动平衡机严格按照G B 4 2 0 1- 8 4组织生产，均采用滚轮支承，有万向联轴节驱动、圈带拖动等，均采用屏显式结构，工业控制计算机进行数据处理，彩色屏幕显示：不平衡量和相位角及实时转速。
软件采用我公司2000年自主研发的RYW-2001动平衡机专用软件，操作简单，使用方便。
具有效率高，精度准确，显示直观，质量可靠，维修方便的特点。
可实现实时参数输入，预览，试验、结果存储、打印、操作全部菜单结构，人机对话，自动提示。
3.软件功能介绍：A．转子档案编辑及数据存储功能，可存储100个工件的系统标定参数。
B．“普通工件”标定功能，随时修正平衡机误差。
C．可进行单、双面测量。
D．可选配打印机，即时打印。
E．软件具有系统测试功能，测试传感器的信号稳定性。
F．可显示加去重状态，用键盘的加、减号可以直接切换。
G.．具有夹具补偿功能，可以消除工装本身不平衡量及定位造成的间隙误差。
4. YYQ-160A配置：平衡机主机一台（2米床身）；标准滚轮架一套；工业控制计算机一套；17吋液晶显示器一台；工业控制机柜一套；产品地脚螺栓和调整楔铁及随机工具一套平衡机软件和技术手册一套压电传感器一套；光电传感器一套YYQ-160标准型图片如下：5.机械部分特点：1.平衡机床身采用HT200整体铸造，导轨面经大型龙门铣床一次加工成形，然后在导轨磨床上进行磨削。
2.摆架采用球墨铸铁QT400整体铸造，配合面磨削加工。
3.平衡机上的滚轮采用的材料是GCr15轴承钢，经通体淬火，硬度达到了HRC55以上，且表面加工成R400的弧度，使其与工件的接触是宽线接触。
4.滚轮轴承采用小沟曲率P5级C2组精密轴承。
提高了滚轮的使用精度和使用寿命。
6.电器部分特点：1.测量部分采用研祥工业计算机主板，配17寸液晶显示器。
2.动平衡机专用软件是我公司2000年设计使用的，已经多次升级，操作全部用汉化菜单。
平衡机操作说明书
显示板显示出要求的平衡重量。使用定位装置 转到加平衡块的两个位置。 按按钮 15 或开始键 10 结束后轮辐位置功能。 LED24 熄灭。
将轮圈夹到平衡机上，确保阀在 12 点钟方向。 按开始键 10，开始测量操作。轮圈的不平衡进 行检测。测量操作后显示如下：
＝过程 2
按钮 16：保存数据 在按下按钮 16 后，可以用＋/－按钮 4/5
按按钮 15 开始后轮辐定位。LED24 点亮，制 动（任选）打开，LED23 熄灭。
如果外部平衡块的轮胎不在 12 点钟方向，会 响起两次哔哔声表示错误信息。
首先将轮辐转动到 12 点钟方向，保持此位置直 到声音信号确认了位置的转换。 对第二个轮辐重复此操作。同样声音信号确认 了位置。
过程： 按按键 13 激活均衡模式。将轮胎剥离轮圈。 显示区 LED24 点亮，显示以下的信息：
6． 规格
-2-
1． 用户注意事项 这些操作说明适用于 BM10-50 和 S 型号的操作 人员和管理人员。
操作员指的是汽车行业经训练的人员。他们必 须在此种平衡机的操作上受过培训（如在路斯 霸公司培训）
使用本产品意味着你接受下列的条件： 版权： 软件及数据是路斯霸公司或供应商的资 产，受版权法，国际法和其它法律的保护，严 禁私自翻录。禁止私自翻制或出售数据或软件， 违者将受法律惩罚。一旦侵权产生，路斯霸保 留起诉和索取损害赔偿的权利。
-7-
D：再次按 AI 按钮进入下一个程序： －内部粘合重量 －轮辐内部的外部粘合重量
E：再次按 AI 按钮进入下一个程序： －内部夹钳重量 －轮辐内部的外部粘合重量
按按钮 10 开始最后一次测量操作。程序自动从 均衡功能退出，以先前检测的数据开始标准的 测量操作。LED24 在测量结束后熄灭。

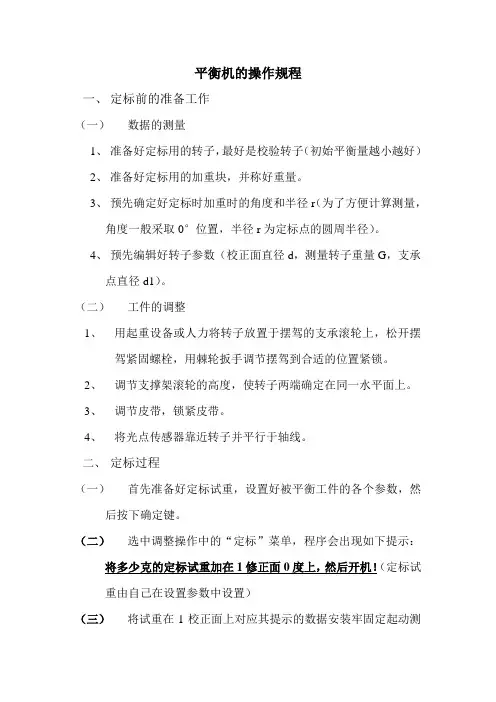

平衡机的操作规程
平衡机的操作规程一、定标前的准备工作（一）数据的测量1、准备好定标用的转子，最好是校验转子（初始平衡量越小越好）2、准备好定标用的加重块，并称好重量。
3、预先确定好定标时加重时的角度和半径r（为了方便计算测量，角度一般采取0°位置，半径r为定标点的圆周半径）。
4、预先编辑好转子参数（校正面直径d，测量转子重量G，支承点直径d1）。
（二）工件的调整1、用起重设备或人力将转子放置于摆驾的支承滚轮上，松开摆驾紧固螺栓，用棘轮扳手调节摆驾到合适的位置紧锁。
2、调节支撑架滚轮的高度，使转子两端确定在同一水平面上。
3、调节皮带，锁紧皮带。
4、将光点传感器靠近转子并平行于轴线。
二、定标过程（一）首先准备好定标试重，设置好被平衡工件的各个参数，然后按下确定键。
（二）选中调整操作中的“定标”菜单，程序会出现如下提示：将多少克的定标试重加在1修正面0度上，然后开机！（定标试重由自己在设置参数中设置）（三）将试重在1校正面上对应其提示的数据安装牢固定起动测量，程序将进行测量采样。
等到采样完毕后，程序将会弹出一个对话框：测量完毕请停机（对话框弹出后等到测量数据比较稳定后再停机）（四）程序在停机后，会自动弹出下一个对话框：将多少克的定标试重加在2修正面0度上，然后开机（对话框弹出后，等到测量数据比较稳定后再停机）（五）这时需将1修正面试重取下在2校正面上对应其提示的数据安装固定启动测量当系统测量完毕后，会弹出下一个对话框：测量完毕请停机（同上）（六）程序会自动弹出下一个对话框：去下定标试重，然后开机根据操作提示去下定标试重，然后开机测量。
（七）当系统测量完毕后，会弹出下一个对话框：定标操作完成，按确认键测量。
此时等到测量系统由定标状态转向实际测量状态，屏幕上显示的数据就是工件的实际不平衡量的幅值和相位。
三、平衡机的保养（一）市场保持平衡机的清洁，导轨面上保持清洁，应时常涂油防漆，法兰长时间不用也涂上防锈油。
（二）承块或滚轮或滚轮表面应保持清洁，不准粘附铁屑、灰尘等杂物。
平衡机操作规程
行业资料：________ 平衡机操作规程单位：______________________部门：______________________日期：______年_____月_____日第1 页共9 页平衡机操作规程1、工作时穿好工作服、安全鞋、并戴好安全帽，衣服袖口、领口、衣服扣子都必须扎好，女工长发应盘好压入安全帽内。
2.开车前先检查润滑油、泵、油标、油量，润滑油管是否通畅，卡盘行程和卡盘压力是否正常。
3.检查设备的附件、吊车、吊具、吸尘器运转是否正常。
4.检查设备的各个按钮，并查看各个传感器位置是否正常。
6.检查刀具是否有磨损或缺口，如有磨损或缺口要及时更换，更换刀具设备必须是在急停状态下。
8.更换刀具后，刀架必须退回安全位置，才可以继续加工。
9.工件和刀盘必须装卡牢固可靠，严禁超负荷铣削，上下工件时必须确认工件是否夹紧。
10.操作人中要按照正确的工艺流程进行工艺加工，生产流程确认以后任何人不得随意更改设备参数。
11.生产过程出现设备异常或产品不良，应立即停止生产，并向负责人报告、研究处理。
12.分清产品型号，状态及生产批次，并与机床程序进行核实，按要求分类码放。
并按要求在产品上用字头敲上相应的标识。
13.每盘产品码放不得超过四层。
14.在加工过程中，生产产品的首末件要做全尺寸检验，关键尺寸每件都必须检验，并且做好操作者的自己标识，为了产品的可追溯性。
15.车间人员要严格按照工艺规程及质量标准进行操作，在生产过程中造成质量问题者，由操作人员自己承担责任。
第 2 页共 9 页16.每天必须清理好现场，确保现场整洁，道路通畅。
17.设备维护保养必须及时，每班擦洗，保证设备干净、整洁明亮。
18.进行产品加工时，必须管好设备的防护门，严禁打开防护门。
19.开关防护门时，注意安全，避免挤手。
20.主轴停止运转后，方可触摸工等件，刀具和主轴。
21.必须在所有安全防护装置功能正常的情况下操作机床。
22.严禁在滑道上行走，滑道上的产品禁止放两层或两层以上。
平衡机操作规程
平衡机操作规程平衡机操作规程1.前言平衡机是机械加工领域中常用的一种设备，主要用于转子等旋转工件的动平衡测试和调整。
为了确保人员的安全和设备的稳定运行，制定一份合理的平衡机操作规程是非常必要的。
本文将对平衡机操作规程进行详细说明。
2.基本要求（1）操作人员必须经过相关人员的安全培训，并取得相关资格证书；（2）操作人员必须穿戴符合安全要求的工作服、鞋帽和手套等工具；（3）清理工作台、操作面板及其周围附着的灰尘、雨雪水气等；（4）检查周围环境是否符合安全标准，排除各类安全隐患。
3.操作流程（1）启动前检查1）检查转子是否与传感器悬支架相碰撞；2）检查并记录工艺数量和编号；3）检查操作面板上的设置是否正确；4）打开相应仪器，等待设备运转到正常状态；（2）进行动平衡检测1）启动平衡机，进入动平衡检测模式；2）根据设备要求，进行采集转子的振动数据；3）记录转子的振动数据，计算出实际的不平衡量；4）根据不平衡量的大小进行调整，计算出第一次修正量；（3）加重补偿1）根据第一次修正量进行加重补偿；2）重复进行动平衡检测，直至不平衡量达到合理范围；3）连续进行多次加重补偿操作，直至转子的不平衡量达到要求。
（4）结束操作1）关闭相应的仪器和设备；2）记录实际加重量、修正量及最终的不平衡量。
4.安全注意事项（1）严禁超负荷操作；（2）在操作中切勿接近或触碰旋转的转子；（3）在操作过程中，保持设备的周围清洁无杂物；（4）在操作过程中，确保设备的稳定运行，防止跳闸和意外事故的发生；（5）若发现异常情况，及时停止操作并报告相关人员处理。
5.总结平衡机是一种非常重要的机械设备，有着广泛的应用，因此，为了保障设备和人员的安全，制定一份合理详尽的操作规程十分必要。
通过操作规程的制定，不仅可以避免事故的发生，更可以提升工作效率，减少设备的磨损和维修成本，保障生产的正常运行。
平衡机基本操作规程
平衡机基本操作规程平衡机是一种用于测量和纠正旋转机械轴线上不平衡问题的设备。
了解平衡机的基本操作规程对于正常使用和维护平衡机至关重要。
下面是关于平衡机基本操作规程的一些建议和指导，以供参考。
一、操作前准备1. 检查平衡机的工作环境是否干净整洁，确保操作过程中没有任何杂物或障碍物。
2. 检查平衡机的电源和接地情况，确保平衡机的安全运行。
3. 启动平衡机前，确认平衡机的安全防护装置是否完好，确保操作人员的安全。
二、装夹工件1. 根据工件的尺寸和要求选择适当的装夹夹具，确保工件能够稳固地固定在夹具上。
2. 将工件正确装夹在夹具上，注意装夹的平稳牢固。
3. 在装夹过程中，确保工件的外表面干净，没有任何异物或污垢。
三、设置参数1. 根据工件的类型和要求，设置平衡机的相关参数，如转速、不平衡度限值等。
2. 在设置参数时，应根据工件的性质和要求进行合理调整，以确保达到平衡的要求。
四、开始平衡1. 启动平衡机前，确认所有参数和设置都正确无误。
2. 启动平衡机后，逐渐将转速增加到要求的工作转速。
3. 在工作过程中，注意观察平衡机的运行状态，确保没有异常情况发生。
五、检测结果1. 当工作转速稳定后，平衡机会自动检测工件的不平衡情况。
2. 在检测过程中，可以通过平衡机上的显示或报警装置来观察并记录不平衡度的数值。
3. 根据平衡机的检测结果，判断工件的平衡状态。
如果不平衡度超过限值，则需要进行纠正。
六、纠正不平衡1. 根据平衡机的检测结果，确定需要进行的纠正方式，如在工件上增加配重块或削减工件的质量等。
2. 根据不平衡的位置和大小，选择合适的纠正方法和工具。
3. 在纠正过程中，必须遵循平衡机操作规程和安全操作要求，以确保操作的安全和准确性。
七、再次检测和调整1. 在进行纠正后，再次启动平衡机进行检测，确认不平衡问题是否得以解决。
2. 如果平衡问题得以解决，则进行最后的调整和测试。
3. 如果平衡问题没有得到解决，则需要重新评估工件的平衡情况，并进行适当的纠正和调整。
平衡机操作说明书
操作区 4/5 ＋/－：增加或减少机器的轮圈距离输入 6/7 ＋/－：增加或减少轮圈宽度输入 8/9 ＋/－：增加或减少轮圈直径输入 10 Start：开始每项程序功能 11 Stop/Pos：关闭激活的功能/
激活/关闭制动功能 12 确认输入/选择菜单 13 铝/钢程序选择 14 激活均衡程序 15 激活后轮辐位置 16 保存当前的轮圈数据 17 提取储存的轮胎数据
F2 试用 按输入键 12 开始试用。试用可以使可能存在的 夹具的不平衡对结果造成的影响最小化。 试用的显示如下：
＝以盎司显示 按输入键 12 确认所选的单位。
F4：出厂设置 按输入键 12 复位到出厂设置。 复位显示在屏幕上约 4 秒，如下：
F5：标定 按输入键 12 开始标定。机器在使用 500 个循环 之后，必须重新调整。重新调整保证了测量值 的稳定质量。只有用附上的标定重量和中心安 装的标准夹具才能进行标定。你可以将板上的 标定重量加在左后边以进行保存。 标定操作显示如下：
＝轴在绝对垂直的位置
＝轴在任意的位置
按钮 13：ALU 程序选择 使用 AI 按钮在 8 个不同的平衡程序间 选择。所选的程序在显示区的 18 和 19 显示。
＝自动操作关闭 按输入键 12 确认选择。
F7：挤压/舍入 在按输入键 12 之后，你可以使用＋/－按钮 4/5 调整变化量为 1 克或 0.1 盎司的挤压值。 所有比此设置更小的检测值会显示为 0。
按钮 14：均衡 如果系统在测量操作的最后检测到大于 30 克 的不平衡值，LED20 点亮。使用均衡程序分别 检测轮圈和轮胎的不平衡，以便达到最优化的 安装。
程序： 开始测量操作，用定位装置 2 同平时一样将平 衡块加在轮圈的里面。用手调节车轮，使用定 位装置 2 或按按钮 Pos.11，到外部平衡块的 12 点钟方向。
