视频光端机2
数字视频光端机 说明书

数字视频光端机用户手册目 录第一章概述 (1)1.1 前言 (1)1.2 技术指标 (1)第二章安装和使用 (3)2.1 拆箱 (3)2.2 电源 (3)2.3 视频光端机发送机 (3)2.3.1 发送机前面板2.3.2发送机后面板2.4 视频光端机接收机 (5)2.3.1 接收机前面板2.3.2接收机后面板2.5 设备安装 (7)第三章技术支持 (8)附录:机架的使用第一章概述1.1前言数字视频光端机采用先进的FPGA技术,可以将视频、数据、音频、以太网等多种信号一体化远距离光纤传输。
传输通道采用模块化设计,可根据用户的实际需要进行配置,灵活实现各种组网方案。
视频信号与PAL,NTSC等全制式复合视频信号兼容。
光通道采用全数字技术,提供千兆位传输平台,标准配置的传输距离为20Km。
可以根据客户需要,采用进口光模器件,最大无中继传输距离能达到120Km。
设备面板提供丰富的状态指示灯,可直接检测设备的工作状态。
数字视频光端机是系列设备。
独立式设备分为发送机和接收机。
每个系列有1-16路视频和多路数据的多种组合。
所有独立式设备使用方法基本相同,仅接口位置和数量有所差异。
本说明书以4路视频光端机为例加以描述,其它机型均可参照本册。
1.2技术指标视频端口特性通道数:1-16物理接口:BNC 75-5座MHz视频带宽:5-10M视频码位: 10Bit信号制式:PAL/NTSC/SECAM加权信噪比: 67dB输入输出阻抗:75Ω(不平衡)输入输出电平:1Vp-p (峰- 峰值)微分增益:〈1%微分相位:〈1°运行模式:单向/双向光纤端口特性物理接口:FC/PC,SC/PC,ST/PC光纤种类:单模/多模,单纤/双纤传输波长: 1310nm(1550nm)传输距离:多模 0~3km单模 0~20km,0~60 km,0~100 km,0~120 km 光学动态范围: 12dB光学允许最大链损: 10dB数据端口特性(可选)物理接口:四芯工业端子接口数量:1~4路(可选)接口信号: RS-485/RS-422/RS-232通信速率: 0~256Kbps线路编码: NRZ误码率:≤10-9音频端口特性 (可选)物理接口:四芯工业端子阻抗: 600Ω电平: 0 dBm频率:10Hz~20KHz;位宽:10Bit开关量特性 (可选)物理接口:四芯工业端子模式: 常开或者常闭输入: 无源接触点或者TTL电平输出:继电器触点语音端口特性(可选)物理接口:RJ11以太网端口特性(可选)物理接口: 100 BaseT(UTP);屏蔽RJ-45 标准: IEEE802.3/IEEE802.3u工作方式:全双工/半双工数据速率:10M/100M工作环境环境温度:-20℃~+75℃贮存温度:-40℃~+125℃相对湿度:0~95%(无冷凝结)额定供电电压: 220V(交流)第二章安装和使用本章介绍数字视频光端机的前后面板、指示灯、开关、接口以及连接电缆。

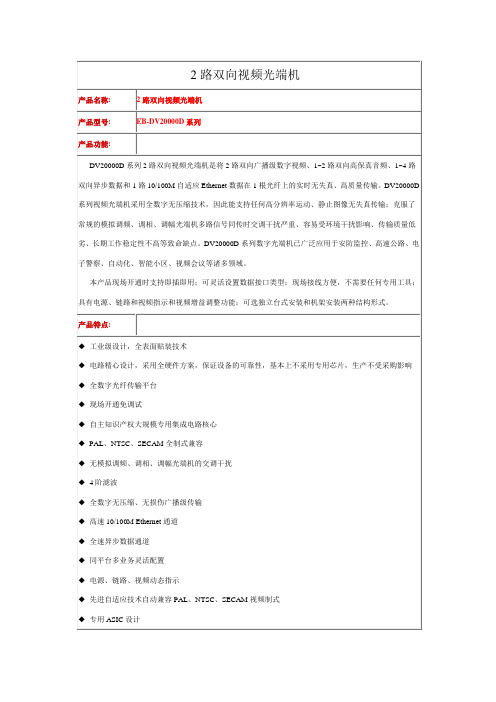

2路双向视频光端机

产品名称:
2路双向视频光端机
产品型号:
EB-DV20000D系列
产品功能:
DV20000D系列2路双向视频光端机是将2路双向广播级数字视频、1~2路双向高保真音频、1~4路双向异步数据和1路10/100M自适应Ethernet数据在1根光纤上的实时无失真、高质量传输。DV20000D系列视频光端机采用全数字无压缩技术,因此能支持任何高分辨率运动、静止图像无失真传输;克服了常规的模拟调频、调相、调幅光端机多路信号同传时交调干扰严重、容易受环境干扰影响、传输质量低劣、长期工作稳定性不高等致命缺点。DV20000D系列数字光端机已广泛应用于安防监控、高速公路、电子警察、自动化、智能小区、视频会议等诸多领域。
◆闭路电视工业监视
◆电视节目交换传输
◆高保真视频会议系统
◆安防系统
技术参数:
◆视频接口2路双向视频
◇视频输入/输出阻抗:BNC 75Ω非平衡接口
◇视频输入/输出电压:典型峰-峰值1Vрр,最大1.5 Vрр
◇信号制式:PAL/NTSC/SECAM
◇视频带宽:8MHZ
◇视频数码位宽:8/10/12比特
◆音频接口(支持1-4路可选,支持双向音频)
◇音频输入/输出阻抗600Ω平衡/非平衡接口,工业标准接线端子
◇音频输入/输出电平2Vp-p
◇频率响应10HZ-20KHZ
◇音频数码位宽24比特
◇加权信噪比80dB
◇总谐波失真0.1%
◆以太网接口
◇物理接口屏蔽超5类RJ-45座
◇支持协议IEEE 802.3/802.3u/802.1q VLAN
◆字母二:
Z为音颇正向,F为音颇反向,D为音颇双向
◆字母三:
24路视频光端机

24路视频光端机用户指导手册成都哈雷光电科技有限公司一、产品说明产品简介:24路视频光端机采用先进的全数字视频技术和光纤传输技术将24路视频在光纤上实施同步、无失真、高质量地传输。
二十四路视频光端机,支持全制式视频信号,可在一根光纤上传输二十四路单向视频信号。
视频信号采用8bit/10bit数字采样技术,全数字光传输通道,确保高质量的信号传输。
面板上有电源指示灯、光信号指示灯和视频信号指示灯,可以直观的检测电源、光信号、视频信号状态。
24路数字式视频光端机是高可性能、高可靠性的长距离视频传输系统产品参数:视频参数光学参数●视频通道:24路●传输波长:1310nm●视频带宽:0–6.5MHz ●光接口:ST/ FC●微分增益:< 1% (典型值)●发射光功率:-10dB●微分相位:<0.8°(典型值)●接收灵敏度:-28dB●场倾斜:< 0.5% (最大值)●光学动态范围:20dB●信噪比:> 67dB ●光学允许最大链损:18dB ●输入/输出阻抗:75Ω (非平衡)●输入输出电压: 1.0Vpp(典型值技术指标●工作温度:-10℃- +50℃定货信息●工作湿度:0 - 95% (无冷凝)●HOE85241-T 光发射机●功耗:8.5W @ DC5V●HOE85241-R 光接收机●外型尺寸:(mm)480*290*132●平均无故障工作时间(MTBF):大于10万小时特性● 8/10bit视频信号数字采样●高速同步数字传输技术●模块结构设计(视频卡可选择配置)●超级光学动态范围,使用时无需调节●电源、光信号、视频状态指示●带电热拔插(插卡结构)●无电磁干扰、无射频干扰、无地电流●表面贴装技术● BNC 视频连接器● ST/FC 光学连接器●视频直流恢复●单模光纤允许最大链损为18dB产品图片产品包装光发射机/光接收机各一台用户手册一本连接展示图产品连接1、打开设备包装,首先检查设备外观,应无损伤及异常响动。
WTOS-02H系列汇聚型数字视频光端机用户手册v1.0版

数字光纤传输产品使用手册
3.汇聚式设备功能型号对照表
序号 前端设备 1 路视频+1 路双向音频+1 1 HT1D-ADK 路总线 RS485 控制数据+1 路报警开关量发射机 1 路视频+1 路总线 RS485 2 3 汇聚点设备 4 5 HC40D HC80D 4 光纤方向汇聚点设备 8 光纤方向汇聚点设备
2 产品特点
WELLTRANS WTOS-02H 系列汇聚型数字光端机汇聚型光端机可 以实现 4 或 8 个前端的接入,最多传输 8 路非压缩数字视频。汇聚 型光端机分两级进行传输, 首先前端将模拟视频信号数字化后转换 成光信号,并经光纤传输到汇聚点;汇聚点先将各路光信号还原成 高速数字电信号,再对多路信号进行高速复接后转换成光信号,再 经光纤送往接收端; 接收端将收到的所有数字视频信号恢复成模拟 信号输出。在汇聚点只完成光-电(复接)-光的转换,信号不被还 原成模拟信号。汇聚式系列光端机支持微创 eGuide 网管系统,网 管系统的安装和开通详见网管系统说明书。 汇聚式光端机的组网系 统结构图如下所示:
6
HC31D-ADK
双向音频+1 路总线 RS485 控制数 据+1 路报警开关量汇聚点设备
3 方向支持本地 1 路视频+ 7 HC31D-DK 1 路总线 RS485 控制数据+ 1 路报警开关量汇聚点设备 4 光纤方向支持本地 1 路视 8 HC41D-ADK 频+1 路双向音频+1 路总线 RS485 控制数据+1 路报警 开关量汇聚点设备 4 方向支持本地 1 路视频+ 9 HC41D-DK 1 路总线 RS485 控制数据+ 1 路报警开关量汇聚点设备
3 光纤方向支持本地 1 路视频+1 路
型
号
HXDV系列数字视频光端

• 以太网数据接口参数
设备可以配置一路10/100M的以太网,用于组建以太网网络、传输工控机的 以太网数据,还可以用于传输以太网类型的视频数据(例如:网络摄像机的 以太网数据)。
速 率: 10M或10/100M自适应,全/半双工完全自适应 协 议: 支持IEEE 802.3,IEEE 802.1Q(VLAN) MAC地址表: 可以学习4096个MAC地址 物理接口: RJ45座, 支持Auto-MDIX(交叉/直通线自适应) 工作模式: 10/100M、全双工/半双工自适应 吞 吐 量: 100%·10M 丢 包 率: 0%
• 林区防火的监控
在山顶、山坡林区放置摄像机、报警装置及环境监控装置,实时监控林区 内各地点环境情况,为森林防火提供及时信息。
• 银行的监控
在银行的各个支行放置摄像机,采集各个地点的视频图像信息,并在本放置硬 盘录像机存储本地视频图像资料,利用视频光端机实时的将各地支行的工作及 大厅内外情形传输到分行监控并存储。
PAL/NTSC/SECAM 1VP-P 75Ω 6.5MHz 13.5MHz 128Mbps 8Bit-10Bit <1%(典型值) <10(典型值) >67dB(典型值) 10ns(典型值) ±10%(典型值)
BNC接口 (侧视图)
BNC接口 (正视图)
• 声音(音频)的传输
数字视频光端机支持正向/反向/双向的音频数据的传输。 用于对监控现场声音的传输。
视频延伸器的使用改变了智能大厦、智能小区以及各种监控场所的传统布线方式,为 监控工程系统设计提供一种高性价比的解决方案。
视频双绞线延伸器:
HX-SJ10000ST/R(1路视频延伸器发射、接收机) HX-SJ20000ST/R HX-SJ40000ST/R
视频光端机的应用、常见故障及解决方法

视频光端机的应用、常见故障及解决方法
视频光端机是一种将光纤信号转换为视频信号的设备。
它可以将计算机、电视、摄像机等设备输出的信号传输到远距离的接收器处,同时,在距离较远的地方也可以接收和传输视频信号。
在实际应用中,视频光端机被广泛地应用于远距离的摄像头,广播电视信号传输,视频会议等领域。
然而,视频光端机在运行中也会出现一些故障,这些故障会影响到设备的使用。
以下是一些常见的故障及相应的解决方法:
1. 图像模糊:如果使用模拟视频光端机传输信号时,由于信号受到电磁干扰,可能会导致图像模糊。
解决方法是更换数码视频光端机,数码视频能更好的抵抗干扰。
2. 传输距离稳定性差:如果在传输信号时,会出现传输距离不稳定的现象,这可能与光缆的质量、光纤链接方式有关。
解决方法是换用质量更好的光缆,同时在连接光纤时,注意对光纤进行清洁和保养。
3. 信号丢失:如果传输信号丢失,检查接头连接是否紧固,找到丢失信号的端口更换灯管即可。
4. 设备故障:如果设备本身出现故障,如开机无反应、显示异常等,应及时联系专业技术人员进行维修或更换设备。
总之,视频光端机在实际使用中,能有效地解决信号传输距离远、信号受损、干扰等问题,提高信号的传输质量和稳定性。
但需要注意的是,设备本身也会出现故障,所以在使用过程中,需要注意设备的保养和维护,及时处理故障,保证设备正常运行。
浅析视频光端机的分类及主要应用领域
浅析视频光端机的分类及主要应用领域
近年来,随着市场需求的不断发展,安防监控市场已经释放出对制造型企业从卖产品到提供系统解决方案演变的强烈趋势,这就促使视频光端机产品开始朝向视频传输平台发展,所以将视频光端机等传输设备与其他设备整合,形成一个统一的系统平台成为视频光端机发展的必然趋势。
视频光端机进入中国市场已有20多年时间。
视频光端机最早的应用主要集中在公安、军队、政府等资金情况较好、对视频业务有迫切需求,以及要求较高传输效果的行业。
视频光端机两大分类
光传输系统由三部分组成:光源(光发送机)、传输介质、检测器(光接收机)其中光源和检测器的工作都是由光端机完成的。
光端机就是将多个E1(一种中继线路的数据传输标准,通常速率为2.048MbPS,此标准为中国和欧洲采用) 信号变成光信号并传输的设备(它的作用主要就是实现电-光和光-电转换)。
光端机主要有模拟光端机和数字光端机两种:
1、模拟光端机:模拟光端机采用了PFM调制技术实时传输
2、数字光端机:由于数字技术与传统的模拟技术相比在很多方面都具有明显的优势;所以正如数字技术在许多领域取代了模拟技术一样,光端机的数字化也是一种必然趋势。
目前,数字由于采用了视频光端机应用领域
随着国产光端机随着技术的不断成熟和完善,许多领域迫切应用到:
1、平安城市:众所周知,平安城市项目是一个特大型、综合性极强的管理系统,其涉及面非常广,不仅需要满足城市治安管理、交通管理、应急指挥等需求,还要兼顾灾难事故预警、安全生产监控等方面对
2、高速公路:在众多省份的高速公路项目中都出现了超过200公里的长距离机电工程标段,这些项。
数字视频光端机 说明书
1 概述 本使用手册使用于本系列各型号数字光端机。 本使用手册对数字光端机的技术特点、 工作环境、 安装、连接、调试、使用个日常维护等方面作了详细介绍。 1.1 术语 光发射机:是针对视频信号的传输而定义,是指与视频信号源(一般是摄像机)直接进行电连 接并将该视频信号通过光纤发送到远端的光端设备,它在系统中一般被置于前端。 光接收机:是针对视频信号的传输而定义,是指与远端光发射机通过光纤传输过来的视频信号 接收下来并馈送给与其直接进行电连接的视频显示或视频处理设备(一般是监视器 或矩阵)的光端设备,它在系统中一般被置于中心端。 正 反 向:是指与视频信号相同的传输方向,通常为从前端向中心端的传输方向。 向:是指与视频信号相反的传输方向,通常为从中心端向前端的传输方向。
1.2 产品特点 本系列数字光端机(以下简称本产品或光端机)是一系列全数字化的高速光纤传输产品。它使 用了先进的高速光纤通信技术、 数字视频技术和数据通信技术, 并采用高可靠性的大规模专用集成 电路和表面贴装工艺,是当前使用于远程高分辨率实时视频监控的最先进的传输产品之一。 本系列产品均由光发射机和光接收机组成, 最多可同时传输 4 路正向视频信号或 4 路高保真音 频信号、2 路高速异步数据信号。 本产品主要技术特点包括: 工业级设计、SMT 工艺 全数字光纤传输平台、同平台多业务灵活配置 自主知识产权大规模专用集成电路核心 单纤传输,可选双纤 PAL/NTSC/SECAM 全制式兼容,演播级传输质量 异步数据传输速率可达到 128Kbps 以上 RS-485 接口支持全双工/半双工模式 卡片集中式支持 SNMP 网管,可查看本远端视频及数据口的状态 1.3 产品应用范围 监控中心互连 智能交通系统(ITS) 高速公路视频监控系统 收费站视频监控系统 电视节目交换传输 高保真视频会议系统 闭路电视工业监视 安防系统 1.4 产品装箱清单 一套光端机由光发射机、 光接收机组成。 光发射机、 光接收机机身上贴有产品名称和条形编码。 如光发射机和光接收机均为台式设备时,放置在同一个包装箱内,内装有: 光发射机 光接收机 电源适配器 1端 1端 2只
视频光端机
一、视频光端机概念及分类光端机原理就是把信号调制到光上,通过光纤进行视频传输,通常使用以下几种调制方式:1)调幅或强调制系统(AM):全模拟系统,光学发射单元内发光二极管(LED)的亮度或强度随输入视频幅度线性变化。
调幅的光信号通过光纤发送给光接收单元,由其将信号转换为模拟基带视频。
2)调频或脉冲频率调制(FM):也是一个模拟系统,射频载波通过输入的视频信号线性调节频率,经过调制的载波又用于光发射单元的LED或激光发射器,经过频率调制的信号通过光纤发送给光接收单元,模拟光端机将信号转换为数字基带视频。
视频光端机就是把1到多路的模拟视频信号通过各种编码转换成光信号通过光纤介质来传输的设备,由于视频信号转换成光信号的过程中会通过模拟转换和数字转换两种技术,所以视频光端机又分为模拟光端机和数字光端机。
1)模拟光端机模拟光端机采用了PFM调制技术实时传输图象信号,是目前使用较多的一种。
发射端将模拟视频信号先进行PFM调制后,再进行电-光转换,光信号传到接收端后,进行光-电转换,然后进行PFM解调,恢复出视频信号。
由于采用了PFM调制技术,其传输距离很容易就能达到30 Km左右,有些产品的传输距离可以达到80 Km,甚至上百公里。
并且,图象信号经过传输后失真很小,具有很高的信噪比和很小的非线性失真。
通过使用波分复用技术,还可以在一根光纤上实现图象和数据信号的双向传输,满足监控工程的实际需求。
这种模拟光端机也存在一些缺点:a)生产调试较困难;b)单根光纤实现多路图象传输较困难,性能会下降,目前光端机能做到单根光纤上传输16路图象+1路音频+2路反向485数据;c)由于采用的是模拟调制解调技术,其稳定性不够高,随着使用时间的增加或环境特性的变化,光端机的性能也会发生变化,给工程使用带来一些不便。
2)数字光端机由于数字技术与传统的模拟技术相比在很多方面都具有明显的优势,所以正如数字技术在许多领域取代了模拟技术一样,光端机的数字化也是一种必然趋势。
视频光端机数据转换器选型指南_V2
在当前光端机竞争加剧的现状下,更多路数(高集成度)的视频光端机成为利润的保证,八路、十六路、甚至三十二路以上光端机逐渐成为市场主流。
针对这一趋势,SteadiChips 利用其在混合信号芯片设计方面的技术优势,推出带数字视频引擎的双通道模数/数模转换器系列(SC9201/SC9761、SC9205/SC9765),在秉持SteadiChips 产品一贯的高性能、高可靠性特点的基础上从系统成本和性能两方面为用户提供了更多、更优的选择,从而将SteadiChips 在市场同类型器件中领先的性价比优势提升到新的高度。
更少的管脚需求,有效降低PCB 面积及周边器件成本采用双路模数/数模转换器,后端器件(CPLD/FPGA)所需数字输入/输出管脚数目为现有方案的一半,客户更可以通过与SteadiChips 的技术合作,将该数目进一步降低到当前方案的四分之一水平。
以十六路视频应用为例:目前采用的方案中,CPLD 或FPGA 的数字输入/输出管脚需求为128根,而采用双路集成器件后,该数字可以降低至64根或32根(需总线复用技术配合),由此使用户选用更低价格的CPLD 或FPGA 器件进而提升其产品的整体性价比成为可能。
内置数字视频处理引擎,在降低系统成本的前提下提高整体性能目前视频光端机市场中,各家在对视频信号进行调理时,基本有运算放大器加分立LC 与集成视频滤波器两种方案。
其中运算放大器加分立LC 方案虽然性能较优但成本偏高,而集成滤波器方案在降低成本、提高可靠性的同时,也带来了幅频特性下降及色亮度增益差不达标的负面影响。
鱼与熊掌难以兼得,而Steadichips 的带数字视频引擎的双通道模数/数模转换器系列带给视频光端机设备制造商一个两全其美的选择。
SteadiChips 的SC9201+SC9761+ SC6362方案或SC9205+SC9765+SC6362方案,其总体视频性能完全达到行业标准要求(采样频率最低可降至12.5MHz),同时保证上佳视频效果,从而在保持低成本的同时提高了总体性能,为客户产品打入高端应用市场铺平了道路,详细测试结果请见附页。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
视频光端机2第一章概述GX系列MS01155M综合业务电话光端机是适用于专用通信网、数据通信网、交换机组网等点对点、中小规模容量场合的光纤传输设备。
HC60系列的传输容量可选配,基本容量4路E1和4端口Ethernet,最大配置8路E1(等效240路话路通道)和4端口Ethernet,可网管、并可远端管理。
1.1主要特点�采用超大规模ASIC芯片,功耗低,4层电路板,可靠性高。
�具有E1支路环回测试等功能,开通维护方便。
�提供1路公务电话、1路RS-232数据通道。
�固定提供4端口Ethernet接口(100M/10M自适应)。
�4端口Ethernet接口(100M/10M自适应)之间可互通、可隔离。
�Ethernet端口全双功、半双功可以设置。
�Ethernet数据帧长可支持最大1916帧长。
1.2结构外型采用19英寸标准1U机箱,方便、小巧、美观。
�外型大小尺寸:440mm(宽)×43.6mm×(高)×266mm(深)第二章技术指标2.1E1接口指标标称速率:2048Kbps±50ppm接口码型:HDB3接口阻抗:75Ω(非平衡)或120Ω(平衡)电气特性:符合ITU-T G.703建议转移特性:符合ITU-T G.823建议输入抖动容限:符合ITU-T G.823建议2.2Ethernet接口指标符合IEEE802.3协议标准,可设定全/半双工方式支持IEEE802.3d Spanning Tree、IEEE802.1q VLAN支持最大以太网数据帧长1916字节传输速率:100M/10M自适应2.3光纤接口指标标称速率:155Mbps接口码型:1B1H光纤连接器:SC、FC可选单芯光口光传输参数指标:发送光功率:≥-15dBm光接收灵敏度:≤-31dBm 光传输波长:1310/1550nm传输距离:大于20公里双芯光口光传输参数指标:发送光功率:≥-5dBm光接收灵敏度:≤-35dBm 光传输波长:1310nm传输距离:大于40公里2.4辅助数据通道RS232标准,速率:0~115.2Kbps自适应。
2.5电源条件供电电压:直流-48V,容差范围-36V~-72V交流220V,容差范围165~265V整机功耗:≤10W2.6环境要求工作温度:0~45℃相对湿度:≤90%(25℃)第三章使用方法3.1前面板详细说明上图为GX系列MS01155M综合业务电话光端机独立式网络光端机前面板示意图3.1.1电源指示灯PWR电源指示灯(绿):内部电源工作正常时,常亮。
3.1.2工作、告警指示灯�总告警:ALM总告警指示灯(红):当本端有其他任一个告警出现时,总告警灯常亮当远端有其他任一个告警出现时,总告警灯闪烁亮�E1支路丢失告警:LOS1~8支路丢失告警灯(红):E1支路接收信号丢失时,相应支路告警灯亮�光口告警:LOS光路丢失告警灯(红):光接收信号丢失时,告警灯亮LOF 光路帧失步告警灯(红):光接收帧失步时,告警灯亮E-3严重误码告警灯(红):光接收误码数超过10-3级别时,告警灯亮E-6误码告警灯(黄):光接收误码数超过10-6�Ethernet 工作指示:(4路灯分别对应4个Ethernet 端口)LNK/ACT 电路链接/收发动作指示灯(绿):电路链接正常亮/据接收或发送闪100M 电路连接速度指示灯(绿):电路连接速度100M 时灯亮,10M 时灯不亮FDX 电路全双功指示灯(绿):电路运行在全双工状态时灯常亮,半双工时灯不亮3.1.3前面板拨动开关设置:出厂默认全部OFF前面板拨动开关主要用于环回测试、Ethernet 端口隔离功能设置。
�第1位:环回使能位�第2~4位:环回选择(远端环回),第1位开关为ON 时有效。
OFFONOFF OFF ON 第2路E1OFF ON OFF 第3路E1OFF ON ON 第4路E1ON OFF OFF 第5路E1ON OFF ON 第6路E1ON ON OFF 第7路E1ONONON第8路E1注:环回选择只能设置一种测试方法:单路环回。
只有环回使能打开时,环回选择才起作用,并应首先保证光口无告警。
单路环回测试时,其他支路不受干扰,依旧正常工作。
本端光端机上设置“远端环回”示意图注:在本端光端机上设置任何环回时,远端光端机上的第1~4位环回控制开关必须全是默认状态OFF (不环回)。
�5、6位:Ethernet 端口隔离功能开关Ethernet 端口隔离是用来设置以太网交换的工作方式。
OFF ON1-4端口本端远端对应隔离ON OFF1-4端口本端隔离ON ON保留3.1.4功能按钮:出厂默认,全部按出””状态功能按钮:出厂默认,全部““按出�L/R本端远端选择按钮:按进时为指示远端告警;按出时为指示本端告警。
�MASK/UNMASK E1支路屏蔽/非屏蔽按钮:按进时,屏蔽未使用E1支路的告警灯(伪告警)(Mask unused E1’s alarm);按出时,不屏蔽。
�RING/MUTE告警声音打开/关闭按钮:按出时,告警音打开(Ring),有告警灯亮,就会发出“滋…滋…”的告警音;按进时,告警音关闭(Mute),但公务电话的响铃仍旧有效。
3.1.5公务电话接口为设备开通维护方便,提供的热线电话PHONE接口,接口方式RJ11,连接电话机。
将电话线插入该接口后,拿起话筒,远端设备会有“嘟…嘟…”的响铃声,对方也拿起话筒后,双方可通话。
要使用公务电话,首先要保证光接口无LOS、LOF、E-3告警。
3.1.6Ethernet接口�每一个RJ45分别对应一路Ethernet端口连接网线,线序见附录A。
�每个端口都是100M/10M自适应。
�能够支持直连线或交叉连接线。
3.2后面板详细说明上图GX系列MS01155M综合业务电话光端机系列独立式光端机后面板示意图3.2.1电源接口�交流供电方案时,采用220V标准三相电源插座。
�直流供电方案时,采用-48V电源接口。
左边接-48V,右边接0V,中间接保护地。
3.2.2光接口�对于双芯系列型号,光接口类型为DSC/PC,TX字符表示光信号输出,RX字符表示光信号输入。
�对于单芯系列型号,光接口类型为SC/PC。
3.2.3E1接口�4组E1接口,采用BNC座传输75欧姆非平衡信号。
OUT输出,IN输入3.2.4辅助数据通道和网管接口(RS/CON)�RS232接口和网管接口,采用RJ45座,接口不能同时使用。
线序见附录A。
3.3设备底面开关出厂默认全部OFF)3.3.2设备底面功能开关说明(设备底面功能开关说明(出厂默认全部使用细小带尖的笔或工具,可拨动设备底面的拨码开关。
�第1至4位以太网工作方式设置开关开关定义如下:第1位第2位第3位第4位第1端口工作方式第2端口工作方式第3端口工作方式第4端口工作方式OFF全双功OFF全双功OFF全双功OFF全双功ON半双功ON半双功ON半双功ON半双功意义说明:以太网的4路端口是100M/10M自适应的端口,当开关掷在OFF时如果自适应失败将强制为全双功方式,当开关掷在ON 时如果自适应失败将强制为半双功方式,其中1至4位开关分别对应1至4端口。
�第5至8位以太网端口为TAG/UNTAG 方式设置开关开关定义如下:开关位OFF ON第3位配置端口1为UNTAG 方式配置端口1为TAG 方式第4位配置端口2为UNTAG 方式配置端口2为TAG 方式第5位配置端口3为UNTAG 方式配置端口3为TAG 方式第6位配置端口4为UNTAG 方式配置端口4为TAG 方式�第9位以太网数据帧长设置开关�第10位RS232辅助数据通道和网管接口选择设置开关OFF RS232辅助数据通道接口ON网管接口�第11位网管控制RS232/485选择设置开关�第12位网管(本端或远端)控制选择设置开关第四章安装与检测4.1开箱检验首先按照装箱单核对设备、备件的型号和数量是否一致,检查设备外观是否完好无损。
如有受潮现象,须进行干燥处理。
4.2安装前的准备�详细阅读本手册�将要使用的各种线缆准备好,保证无短路、断路。
做线方法见附录A。
�保证电源电压在工作条件范围内,设备机架与大地有良好地气连接。
�准备好误码仪、光功率计,用于线路质量的检测。
�将设备固定在19英寸机架内,也可放置于平稳、安全的地方,注意环境要求。
4.3安装过程4.3.1接线�E1信号接口GX系列MS01155M综合业务系列光端机建议使用SYV75-5型、SYV75-3型、SYV75-2-2型同轴电缆连接BNC接口。
�Ethernet接口使用5类电缆连接线,交叉连接线或直连线都可是。
�光纤接口将SC或FC型尾纤,接插入光纤接口,注意要插到底。
如不确定收发方向,可通电后再接。
�公务电话将普通电话机连接到PHONE公务电话接口上即可。
�辅助数据通道和网管接口如需用做辅助数据通道,将RS232线缆接好,注意以后要避免热插拔。
如需用做网管接口,将CONSOLE口与控制器口连接。
采用何种控制方式(RS232或RS485)参照设备底面拨动开关的说明。
4.3.2通电如果使用直流-48V供电,先将“地”端子与保护地连接。
在电源线不通电的情况下,“-48V”端子与低电位线缆连接,“0V”端子与高电位线缆连接,不要接反。
安装牢固,并确保无短路,打开电源。
如果使用交流220V供电,直接使用附件中提供的电源线。
电源接通后,PWR电源指示灯应常亮。
4.3.3使用按钮、开关进行配置设备通电后,首先应保证光口无告警。
如果光口已连接正确,应无LOS、LOF、E-3告警。
刚接通电源时,可能会有E-6(黄灯)亮。
这是因为设备上电瞬间有抖动造成少量误码。
�公务电话如果公务电话接好,在本端拿起话筒,远端光端机会有“嘟……嘟……”响铃,对方也拿起话筒,双方即可通话。
如果本端光端机处于全部E1支路环回状态,那么公务电话不能被叫。
�测试误码使用2M误码仪可测试各E1支路的误码级别。
可配合设备前面板的环回控制开关,进行测试,使用方法见第三章。
�屏蔽伪告警如果已经接好的E1线路无信号丢失告警,但还有未使用的E1MASK K 支路,则未用支路的LOS告警灯亮,称为伪告警。
此时可将MAS屏蔽伪告警按钮按进,使伪告警消失,所有E1支路丢失告警灯都灭。
屏蔽后,如果已接好的支路出现断路,该支路告警灯依然会亮。
如果设备断电后,又恢复电源,则屏蔽功能失效,需要将该按钮按出后,再次按进。
如果运行一端时间后,想要开通新的E1支路,须先设置为不屏蔽,再接线。
�打开告警音将RING/MUTE告警声音打开/关闭按钮按进,使设备告警音有效。
此时如果有任何一个告警灯亮,则会发出很难听的“滋……滋……”声。
